Página 1 de 6

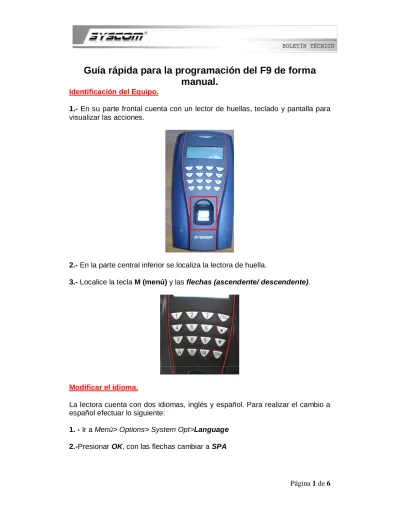

Guía rápida para la programación del F9 de forma
manual.
Identificación del Equipo.1.- En su parte frontal cuenta con un lector de huellas, teclado y pantalla para visualizar las acciones.
2.- En la parte central inferior se localiza la lectora de huella.
3.- Localice la tecla M (menú) y las flechas (ascendente/ descendente).
Modificar el idioma.
La lectora cuenta con dos idiomas, inglés y español. Para realizar el cambio a español efectuar lo siguiente:
1. - Ir a Menú> Options> System Opt>Language
Página 2 de 6 3.-Presionar OK y ESC; la lectora preguntará: Save?, presionar OK para guardar y ESC para salir.
4.-Reiniciar el dispositivo para que los cambios sean efectivos. Agregar Usuarios.
A continuación se detallan los pasos para agregar un Usuario. 1.- Ir a Menú> Gestion Usr > Grabar Usuario.
2.- Existen 4 opciones para dar de alta a un usuario. Grabar huella: Una huella personal es grabada Grabar Pwd: Una clave de 4 dígitos.
Hu & Pwd: Validación por Huella + Password.
Grabar RFID: Tarjeta de proximidad RFID.
Estas opciones pueden accederse mediante las flechas de la lectora y presionando OK.
3.- En cualquier caso, la lectora pedirá autorización: ¿Nueva huella? Presionar OK para continuar, presione ESC para salir.
4.- Se muestra luego el número de usuario consecutivo disponible: Usr + ID 0000X, donde x es el número de usuario.
Si se desea puede cambiarse el número de usuario por alguno disponible en la memoria.
5.- Posteriormente es necesario ingresar los datos:
Si se ingresa una huella, pedirá colocar la huella en 3 ocasiones. Si se ingresa un Password, entonces pedirá una confirmación del
mismo.
Si se ingresa una tarjeta será necesario pasarla frente a la lectora. Eliminar Usuarios.
A continuación se detallar los pasos para eliminar un Usuario. 1.- Ir a Menú> Gestion Usr > Borrar.
2.- Al acceder mostrará un número de usuario. Selección con el teclado el número de usuario a borrar y presionar OK.
3.- Presentar luego el número de usuario con la opción ESC y OK. Presione OK para confirmar o ESC para cancelar.
Página 3 de 6 4.- La alerta anterior aparece en 2 ocasiones, luego aparece la leyenda, Borrar? Presionando OK el usuario es eliminado.
Agregar Administrador.
ANTES DE COMENZAR: Se recomienda que este paso se realice una vez que se haya agregado a todos los usuarios debido a que ciertos atributos del Menú quedarán ocultos una vez agregado el administrador.
NOTA: Al activar el Administrador éste será el único que tenga acceso a la programación del F9. El Administrador sólo puede eliminarse a través del software.
Procedimiento:
A continuación se detallan los pasos para agregar un Administrador. 1.- Ir a Menú> Gestion Usr > Grabar Administrador.
2.- Existen 4 opciones para dar de alta a un Administrador. Grabar huella: Una huella personal es grabada Grabar Pwd: Una clave de 4 dígitos.
Hu & Pwd: La combinación y validación por Huella + Password.
Grabar RFID: Tarjeta de proximidad RFID.
Estas opciones pueden accederse mediante las flechas de la lectora y presionando OK.
3.- En cualquier caso, la lectora pedirá autorización: ¿Nueva huella? Presionar OK para continuar, presione ESC para salir.
4.- Se muestra luego el número de usuario consecutivo disponible: Usr + ID 0000X, donde X es el número de usuario.
Si se desea puede cambiarse el número de usuario por alguno disponible en la memoria.
5.- Posteriormente es necesario ingresar los datos:
Si se ingresa una huella, pedirá colocar la huella en 3 ocasiones. Si se ingresa un Password, entonces pedirá una confirmación del
mismo.
Página 4 de 6 Asignación de Grupo a Usuarios.
Para poder asignar Privilegios de Acceso a un usuario es necesario asignarle un grupo; el Grupo 1 está asignado por default. Para poder cambiarlo es necesario seguir este procedimiento:
1.- Ingresar a: Menú >Opciones> Opciones de Acceso>Opciones de acceso
del usuario.
2.- Posteriormente seleccionar el número de usuario que se desee editar. 3.- Ir a la opción Perten al GRPX, donde X es el número de grupo.
4.- Presionando Ok y con la ayuda de las flechas podemos seleccionar un número de grupo.
5.-Una vez elegido el Grupo deseado, presionar ESC.
6.- El lector preguntará si se desea grabar la información; presionar OK para grabar y ESC para cancelar.
Selección de Propiedades del Grupo.
Un grupo puede tener ciertos privilegios de acceso de acuerdo a su programación.
1.- Para ingresar el tipo de acceso del grupo es necesario ir a:
Menú >Opciones> Op. Acceso >Ver tipo de grupo.
2.-Aparece una lista con 5 grupos, acompañados del tipo de acceso disponible.
3.- haciendo clic en OK sobre el grupo deseado podemos editar sus privilegios. 4.-Las opciones son las siguientes:
PIN&FP
Huella y Número de Usuario FP&PW
Huella y Password FP&RF
Huella y Tarjeta de Acceso PW&RF
Password y Tarjeta de Acceso FP&PW&RF
Huella, Password y Tarjeta de Acceso PIN&FP&PW
Página 5 de 6 Número de Usuario,Huella y Password.
FP&RF/PIN
(Huella y Tarjeta de Acceso) o Número de usuario FP/PW/RF
Huella o Password o Tarjeta de Acceso FP Huella PIN Número de Usuario PW Password RF Tarjeta de Acceso FP/PW Huella o Password. FP/RF
Huella o Tarjeta de Acceso. PW/RF
Password o Tarjeta de Acceso
Modificar el Tiempo de apertura del Relevador.
Para cambiar el tiempo de apertura del relevador, es necesario configurarla de la siguiente manera:
1.- Ir a Menú>Opciones>Op. De Acceso>Apertura. En algunos equipos aparece como Cerrado.
2.- Dar clic en OK para modificar.
3.-Ingresar un valor de 0 a 250, donde en “0” el relevador está cerrado.
IMPORTANTE: Cada unidad representa un tiempo de 20mS, donde “1” es un tiempo de apertura de 20ms, y “250” es un tiempo de 5.085 segundos.
4.- Presione OK y luego ESC; la lectora pedirá autorización para guardar los cambios, presionar OK para guardar y ESC para cancelar.
Configuración de la Comunicación.
Para cambiar la IP del dispositivo es necesario seguir este procedimiento:
Página 6 de 6 2.- La opción Dir IP permite modificar la dirección de IP predeterminada. Por default la I.P. es 192.168.1.201.
3.- Para modificarla basta con Seleccionar Dir IP,y con el teclado numérico cambiar la IP; por medio de las flechas se desplaza entre cada segmento de la IP (octeto).
192.168.1.201 192.168.1.201 192.168.1.201 192.168.1.201
NOTA: Cada línea representa un octeto de la IP, es necesario cambiar octeto por octeto a través de las flechas.
4.- Al concluir presionar OK y ESC, la lectora pregunta si se desean guardar los cambios. Presionar Ok para guardar y ESC para cancelar.
Para cambiar la Máscara Subred realizar el siguiente procedimiento: 1.- Ir a Menú>Opciones>Comm Opc > Máscara Subred.
2.- Por default el segmento es 255.255.255.0; para modificarla basta con Seleccionar con el teclado numérico cambiar la Máscara; por medio de las flechas se puede desplazar entre cada segmento de la Máscara.
3.- Al concluir presionar OK y ESC, la lectora pregunta si se desean guardar los cambios. Presionar Ok para guardar y ESC para cancelar.
DEPARTAMENTO DE INGENIERIA 08/09/2010
