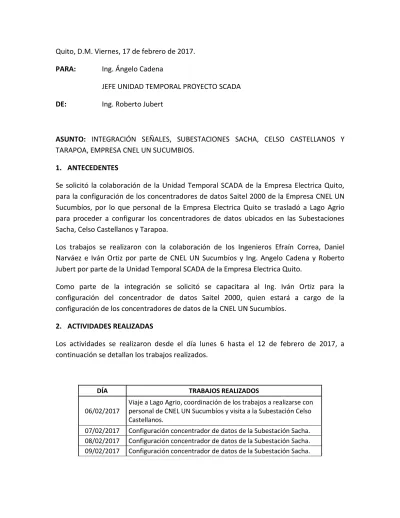

Quito, D.M. Viernes, 17 de febrero de 2017. PARA: Ing. Ángelo Cadena
JEFE UNIDAD TEMPORAL PROYECTO SCADA DE: Ing. Roberto Jubert
ASUNTO: INTEGRACIÓN SEÑALES, SUBESTACIONES SACHA, CELSO CASTELLANOS Y TARAPOA, EMPRESA CNEL UN SUCUMBIOS.
1. ANTECEDENTES
Se solicitó la colaboración de la Unidad Temporal SCADA de la Empresa Electrica Quito, para la configuración de los concentradores de datos Saitel 2000 de la Empresa CNEL UN Sucumbíos, por lo que personal de la Empresa Electrica Quito se trasladó a Lago Agrio para proceder a configurar los concentradores de datos ubicados en las Subestaciones Sacha, Celso Castellanos y Tarapoa.
Los trabajos se realizaron con la colaboración de los Ingenieros Efraín Correa, Daniel Narváez e Iván Ortiz por parte de CNEL UN Sucumbíos y Ing. Angelo Cadena y Roberto Jubert por parte de la Unidad Temporal SCADA de la Empresa Electrica Quito.
Como parte de la integración se solicitó se capacitara al Ing. Iván Ortiz para la configuración del concentrador de datos Saitel 2000, quien estará a cargo de la configuración de los concentradores de datos de la CNEL UN Sucumbíos.
2. ACTIVIDADES REALIZADAS
Los actividades se realizaron desde el día lunes 6 hasta el 12 de febrero de 2017, a continuación se detallan los trabajos realizados.
DÍA TRABAJOS REALIZADOS
06/02/2017
Viaje a Lago Agrio, coordinación de los trabajos a realizarse con personal de CNEL UN Sucumbíos y visita a la Subestación Celso Castellanos.
07/02/2017 Configuración concentrador de datos de la Subestación Sacha. 08/02/2017 Configuración concentrador de datos de la Subestación Sacha. 09/02/2017 Configuración concentrador de datos de la Subestación Sacha.
10/02/2017
Realización de pruebas de mandos de la Subestación Sacha y configuración concentrador de datos de la Subestación Celso Castellanos.
11/02/2017 Realización de pruebas de mandos de la Subestación Sacha y configuración concentrador de datos de la Subestación Tarapoa. 12/02/2017 Regreso a la ciudad de Quito.
2.1.VERIFICACIÓN DE COMUNICACIÓN DE LOS EQUIPOS.
Se verifico que todos los equipos se encontraban comunicando correctamente, antes de iniciar la integración al concentrador de datos. Los resultados obtenidos fueron los siguientes:
Subestación Sacha
El concentrador de datos estableció comunicación con los equipos de la Subestación y además estableció comunicación con el Centro de Control.
Las bahías de los primarios no tienen comunicación, debido a que no existe cableado de RED para estos equipos, por tal motivo no se pudo integrar los equipos al concentrador de datos.
Subestación Celso Castellanos
El concentrador de datos estableció comunicación con los equipos de la Subestación, pero no pudo establecer comunicación con el Centro de Control.
Las bahías de los primarios no tienen comunicación, debido a que no existe cableado de RED para estos equipos, por tal motivo no se pudo integrar los equipos al concentrador de datos.
Subestación Tarapoa
El concentrador de datos no pudo establecer comunicación con los equipos de la subestación, ni con el centro de control.
Las bahías de los primarios no tienen comunicación, debido a que no existe cableado de RED para estos equipos, por tal motivo no se pudo integrar los equipos al concentrador de datos.
2.2.DIRECCIONAMIENTO IP DE LOS EQUIPOS.
Las direcciones IP configuradas en los equipos que se encuentran integrados, son las siguientes:
SUBESTACIÓN SACHA
Nombre del Equipo IP MASCARA GATEWAY
Concentrador de Datos 172.17.123.139 255.255.255.192 172.17.123.129
ION7650 – Alimentación 13.8
kV 172.17.123.164 255.255.255.192 172.17.123.129
REC650 – Línea 00 172.17.123.144 255.255.255.192 172.17.123.129
REC650 – Línea01 172.17.123.141 255.255.255.192 172.17.123.129
SUBESTACIÓN CELSO CASTELLANOS
Nombre del Equipo IP MASCARA GATEWAY
Concentrador de Datos 172.17.120.10 255.255.255.192 172.17.120.1
ION7650 – Alimentación 13.8 kV 172.17.120.35 255.255.255.192 172.17.120.1
ION7650 – L01 172.17.120.30 255.255.255.192 172.17.120.1
REC650 – Línea01 172.17.120.19 255.255.255.192 172.17.120.1
SUBESTACIÓN TARAPOA
Nombre del Equipo IP MASCARA GATEWAY
Concentrador de Datos 172.17.120.70 255.255.255.192 172.17.120.65
ION7650 – Alimentación 13.8 kV 172.17.120.95 255.255.255.192 172.17.120.65
2.3.ACTUALIZACIÓN DE LA RELEASE DEL CONCENTRADOR DE DATOS SAITEL 2000 Se procedió con la actualización de la release de los Equipos, a la versión 2690 (última versión de release proporcionada por la empresa TELVENT).
Los concentradores de datos de Sacha, Celso Castellanos y Tarapoa, fueron las subestaciones a las cuales se actualizaron la release.
2.4.CAPACITACIÓN AL ING. IVÁN ORTIZ
Se capacito al Ing. Iván Ortiz para el manejo del concentrador de datos SAITEL 2000. La capacitación se realizó con los equipos de la subestación.
Programa SCL Tool. Programa SCT.
Configuración con la norma 61850 Protocolo DNP3
2.5.INTEGRACIÓN DE LOS IEDS Y MEDIDORES AL CONCENTRADOR DE DATOS (SAITEL 2000)
Se integraron los equipos de las subestaciones al concentrador de datos, mediante el protocolo DNP3 y la norma 61850. A continuación se especifica cómo se encuentran configurados cada uno de los equipos.
Subestación Sacha
El equipo que se integró en DNP3 fue: ION7650 – Alimentación 13.8 kV
Los equipos integrados por la norma 61850 fueron: REC650 – Línea 00
REC650 – Línea01
Subestación Celso Castellanos
Los equipos integrados en DNP3 fueron: ION7650 – Alimentación 13.8 kV ION7650 – L01
El equipo integrado por la norma 61850 fue: ION7650 – Alimentación 13.8 kV
Subestación Tarapoa
El equipo integrado por DNP3 fue: ION7650 – Alimentación 13.8 kV
2.6.INTEGRACIÓN DEL CONCENTRADOR DE DATOS (SAITEL 2000) AL CENTRO DE CONTROL (SCADA).
Para la integración del concentrador de datos al SCADA, se utilizaron las señales 104 que se encontraban creadas en la Base de Datos (ADE) del SCADA. Se crearon nuevas señales para los nuevos equipos.
En la base de datos del SCADA permanecen creadas las señales de los equipos que no poseen comunicación.
3. CONCLUSIONES
Subestación Sacha, se encuentra comunicando con el centro de control, se revisó que las señales se encuentran subiendo correctamente al SCADA (analógicas y digitales). Se realiza pruebas de mandos sobre el equipo.
Subestación Celso Castellanos, tiene problemas para establecer comunicación con el centro de control, las señales analógicas y digitales se visualizan hasta el concentrador de datos.
Subestación Tarapoa, tiene problemas de comunicación internos, en la subestación, por lo que se deja configurado hasta el concentrador de datos. No se visualizan los valores de las señales debido a los problemas de comunicación.
4. RECOMENDACIÓN
Revisar la Comunicación entre la Subestación Celso Castellanos y Centro de Control Sucumbios.
Revisar la Comunicación de la Subestación Tarapoa (Internamente y con el Centro de Control Sucumbios).
Realizar prueba de mando desde el centro de control
Ing. Roberto Jubert Telecontrol
