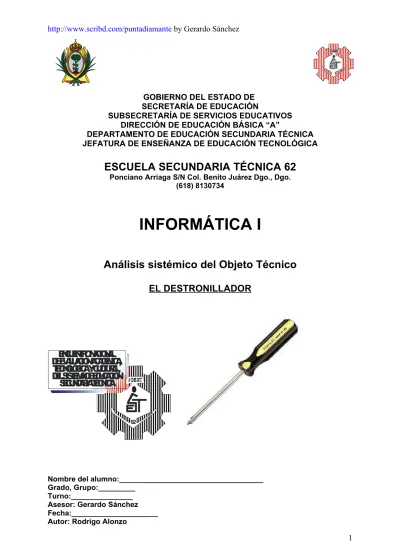

GOBIERNO DEL ESTADO DE SECRETARÍA DE EDUCACIÓN
SUBSECRETARÍA DE SERVICIOS EDUCATIVOS DIRECCIÓN DE EDUCACIÓN BÁSICA “A”
DEPARTAMENTO DE EDUCACIÓN SECUNDARIA TÉCNICA JEFATURA DE ENSEÑANZA DE EDUCACIÓN TECNOLÓGICA
ESCUELA SECUNDARIA TÉCNICA 62
Ponciano Arriaga S/N Col. Benito Juárez Dgo., Dgo.(618) 8130734
INFORMÁTICA I
Análisis sistémico del Objeto Técnico
EL DESTRONILLADOR
62
ENCUENTRO NACIONAL
DE EVALUACIÓN ACADÉMICA,
TECNOLÓGICA Y CULTURAL,
DEL SISTEMA DE EDUCACIÓN
SECUNDARIA TÉCNICA
Nombre del alumno:___________________________________ Grado, Grupo:_________
Turno:_______________ Asesor: Gerardo Sánchez Fecha:_____________________ Autor: Rodrigo Alonzo
ANALISIS SISTEMICO DEL OBJETO TECNICO
ÍNDICE
TÍTULO PÁGINA
CONTEXTO HISTÓRICO SOCIAL
ORIGEN………. 3
EVOLUCIÓN... 4
ANTECEDENTES TECNICOS
1. FUNCIONALIDAD FUNCION………... 4USOS Y AMBITOS DE APLICACIÓN………... 4
VENTAJAS DEL PROYECTO……….. 4
2. ESTRUCTURA IDENTIFICACIÓN DE LAS PARTES QUE COMPONEN AL OBJETO... 5
REPRESENTACIÒN GRÀFICA... 5
CARACTERÍSTICAS DE LOS MATERIALES……….………. 5
ORÍGEN DE LOS MATERIALES……….……….……….. 5
PROPIEDADES GENERALES……….. 6
PROCESOS DE FABRICACIÓN……….. 7
PRINCIPALES HERRAMIENTAS UTILIZADAS EN LA FABRICACIÓN... 7
5. FUNCIONAMIENTO FUNCIONAMIENTO EXTERNO... 8
FUERZAS Y TIPOS DE ENERGÍA QUE HACEN FUNCIONAR EL OBJETO.. 9
PRINCIPIOS CIENTIFICOS………. 9 4. IMPLICACIONES IMPACTO SOCIAL……… 9 IMPACTO EDUCATIVO……… 10 IMPACTO ECONOMICO……….. 10 5. IMPLICACIONES NATURALES IMPACTO NATURAL O ECOLOGICO……… 10
6. CONSECUENTES TECNICOS REPERCUCIONES………. 10
7. CONTEXTO NATURAL LUGAR Y CONTEXTO DONDE SE DESARROLLA……….. 11
-EL
DESTRONILLADOR-Contexto Histórico-Social
ORIGEN.
Tanto las sierras como los martillos (y los clavos), los cinceles, las taladradoras y las escuadras datan de la edad del bronce y de los primeras tiempos de la edad del hierro. Muchos tipos de herramientas modernas se originaron incluso antes, en el neolítico, hace unos 8.000 años. De hecho, sólo hay una herramienta en tú caja que desconcertaría de veras a un carpintero romano y a uno medieval: el destornillador. Entenderían el principio de los tornillos; después de todo, fue Arquímedes quien invento el torno en el siglo III antes de Cristo. Los antiguos tornillos eran grandes artilugios de madera que se utilizaban para sacar agua. Uno de los aparatos más antiguos que utilizaron tornillos para hacer presión fue una prensa para ropa hecha por los romanos. También se utilizaron las prensas para hacer aceite de oliva y vino. La Edad Media aplicó el mismo principio a la imprenta y a ese diabólico aparato de tortura llamado empulguera. No obstante se desconocía el tornillo común como pequeño instrumento de fijación.
Los tornillos de madera se originaron en algún momento del siglo XVI. A los primeros destornilladores se los llamó giratornillos, y eran brocas de hoja plana que podían unirse al berbiquí de un carpintero. No se sabe quién inventó el destornillador manual, pero la conocida herramienta no aparece en las cajas de herramientas hasta después del año 1800. No hubo una gran demanda de destornilladores, pues eran bastante caros. Tenían que hacerse cuidadosamente a mano y se utilizaban para hacer artículos de lujo, como los relojes. Hubo que esperar hasta 1850 para que se hicieran tornillos de madera en grandes cantidades.
EVOLUCION
Una evolución de éstos son los cabezales en estrella, que debido a su forma en X hacen que el encaje entre destornillador y tornillo sea más preciso y por tanto se evita que el destornillador resbale y se salga de su encaje. Su gran inconveniente es que, tras un período de uso, el cabezal puede volverse más fino que al principio y no encajar con el tornillo.
Además en la actualidad existen destornilladores eléctricos que son más prácticos y fáciles de usar.
ANTECEDENTES TECNICOS
FUNCIÓN.
La función principal de un destornillador es permitirnos el atornillado y destornillado de lo tornillos como principal y única función (uso correcto), pues hay quienes lo utilizan como palanca o como cuña en otros tipos de actividades.
Posibles Usos y Ámbitos de Aplicación.
Aplicación Ejemplo
Hogares En todos estos ámbitos si se requiere utilizar tornillos el uso del destornillador de cualquier tipo es indispensable.
Carpinterías Talleres Negocios
Ventajas del proyecto.
Las ventajas que tiene el uso de este tipo de herramientas es que facilitan un trabajo relativamente pesado (atornillado, desatornillado) pues el uso de un tornillo sin algún objeto como lo es el destornillador seria difícil o imposible; pero la herramienta lo hace mas sencillo y fácil, el uso de este objeto técnico nos ahorra tiempo y dinero al poder hacerlo nosotros mismos por el uso practico y sencillo de este.
ESTRUCTURA. ESTRUCTURA.
IDENTIFICACIÓN DE LAS PARTES QUE COMPONEN EL OBJETO.
N PARTE
1 Mango
2 Caña de acero.
3 Cabeza (plana o de cruz principalmente).
REPRESENTACION GRAFICA.
CARACTERISTICAS DE LOS MATERIALES. Origen de los Materiales.
Materiales Inorg. Org. Renov. No renov. Mineral Vegetal Animal
Acero x x x
Plástico x x x
PROPIEDADES DE LOS MATERIALES EMPLEADOS.
Propiedades Generales
Las propiedades que dependen de la cantidad total de materia del cuerpo se llaman propiedades
generales; entre ellas están la forma, tamaño, peso, temperatura.
Propiedad Gral. Definición Donde se manifiesta Masa Cantidad de materia contenida en un
cuerpo. Se mide en (Kg.)
Al pesar el destronillador en una bascula.
Volumen Lugar o extensión que ocupa un cuerpo en el espacio. Se mide en (m3). El volumen no sólo depende de
la cantidad de materia, sino también de la temperatura
Lugar que ocupa el desarmador en el espacio.
Peso Fuerza de atracción gravitacional que la Tierra ejerce sobre todos los cuerpos. Es proporcional a la masa
Es la fuerza de atracción
gravitacional que ejerce la tierra sobre el destornillador.
Inercia Cualidad que tienen los cuerpos de preservar el estado, de reposo o movimiento en línea recta en que se encuentran hasta que una fuerza externa actúe sobre ellos
Se manifiesta al moverse o cuando esta en reposo.
Impenetrabilidad Imposibilidad de que dos cuerpos ocupen el mismo espacio
simultáneamente
El acero, plástico son
impenetrables en este estado. Divisibilidad Propiedad que tienen los cuerpos para
fraccionarse en pedazos cada vez más pequeños
Improprobable que se pudieran dañar o quebrarse alguna parte con el trato normal.
Porosidad Característica de la materia que consiste en presentar poros o espacios vacíos
No hay porosidad porque el acero y el plástico, su estructura atómica es muy densa.
PROCESO DE FABRICACION.
Sistemas y Técnicas de Fabricación.
Sistema
Técnica
Donde se manifiesta
Union Ensamblado Ensamblar la caña de acero con el mango plástico Pegado La caña de acero va pegada al plástico.
Recubrimiento Pintado Se pinta todo el objeto técnico para darle presentación.
Esmaltado Se cubre con esmalte toda la pintura aplicada para darle brillo y protección a la pintura
Conformación Doblado Se dobla el acero para dar forma
Forjado En la cabeza y cuerpo del destornillador Separación Segueteado Cortes requeridos del plástico y el acero
Herramientas utilizadas en la fabricación del objeto.
FUNCIONAMIENTO
1. Funcionamiento externo:
No Descripción
Rep. grafica
Función
Aplicacion
1 Herramientas metalúrgicas
Forjar o moldear las partes Cabeza de acero del destornillador y mango plástico. 1 Seguetas eléctricas Cortar plástico y acero En el mango, cabeza y cuerpo del destornillador. 1 Compresores para pintura Pintar el objeto terminado En todo el objeto técnico terminado en este caso el destornillador. 7
Tomar el destornillador por el mango con la cabeza de este hacia abajo.
¿Vamos a atornillar o a desatornillar? Si atornillamos, colocar la cabeza
del destornillador
“paralelamente” sobre la cabeza del tornillo, presionar un poco y
comenzar a hacer los giros requeridos de izquierda a
derecha.
Si vamos a desatornillar, hacer exactamente lo mismo solo que
los giros los damos en sentido contrario; de derecha a
Fuerzas y Tipos de Energía que Causan que el Objeto Funcione.
ENERGÍA
DEFINICIÓN
Donde se manifiesta
MECÁNICA La energía mecánica se crea o genera cuando una fuente externa de energía alimenta al dispositivo mecánico y lo
hacer girar, avanzar, retroceder, etc.
Al tomar el destornillador para colocarlo y comenzar a hacer giros.
POTENCIAL Es la energía potencial que se almacena al
Al cargar y mover el objeto. FIN
elevar, cargar, desplazar, o girar, etc.
Principios de la Ciencia
Toda máquina compuesta esta construida por máquinas simples, en este caso son las siguientes:
Principio
Donde se manifiesta
Palanca El destornillador es básicamente una palanca utilizada para la extracción de tornillos.
IMPLICACIONES
IMPACTO SOCIAL.
El impacto que ha tenido en la sociedad el surgimiento del destornillador ha sido importante desde su invención pues nos ha facilitado el uso de los tornillos y por lo cual también el atornillado-desatornillado de los mismos. Las aplicaciones del destornillador han tenido un gran impacto en gran variedad de ámbitos.
IMPACTO EDUCATIVO
El impacto que tuvo en la educación la invención de esta herramienta pues no fue realmente significativa ni antes ni ahora en la actualidad, excepto algunas escuelas que lo manejan en ciertos talleres de educación y aprendizaje como talleres de mecánica, o reparación de maquinaria y equipo.
IMPACTO ECONÓMICO
El impacto económico que tuvo el surgimiento del destornillador como herramienta para el trabajo por el desempeño que este tiene en algunos ámbitos, fue de gran “importancia” a impactante dentro de la sociedad antigua que hizo uso de este ya que los costos de venta y elaboración eran mas altos que los que actualmente se conocen, anteriormente se tenían que elaborara a mano y solo se empleaban para trabajos específicos por que el costo era elevado, en la actualidad su costo es mas 9
bajo y no impacta económicamente de forma significativa a la sociedad, pues su construcción es mas sencilla y rápida.
IMPLICACIONES NATURALES
IMPACTO NATURAL O ECOLÓGICO
El impacto ecológico que provoca la elaboración y uso de este objeto técnico impacta de forma significativa a nuestro medio ambiente ya que es elaborado con materiales muy contaminantes como el plástico y en menos grado el acero, lo cual afecta enormemente a la ecología y el ambiente tanto en la elaboración como al desechar este objeto.
CONSECUENTES TÉCNICOS
REPERCUSIONES
En el futuro los destornilladores, seguramente seguirán evolucionando, es posible que surjan muchos cambios con el paso del tiempo, actualmente estos cambios se pueden observar en destornilladores eléctricos o de uso industrial los cuales son mucho mas practicos.
La automatización cibernética está avanzando tanto que tal vez se requiera de la intervención humana en una mínima parte para concretar un trabajo. Siguen y serán siendo un eslabón importante en el trabajo.
CONTEXTO NATURAL
LUGAR Y CONTEXTO DONDE SE DESARROLLA
Como se ha ido mencionando en el análisis de este objeto técnico existen varios ámbitos de la industria y trabajos que lo utilizan por su gran desempeño y practicidad lo que hace que esta herramienta sea indispensable para ejercer ciertas actividades. CONTRIBUCIÓN AL AMBIENTE
El objeto técnico analizado anteriormente no contribuye de ninguna manera con la preservación o mantenimiento del medio ambiente al contrario lo afecta de forma significativa por los materiales con los que este se fabrica.
