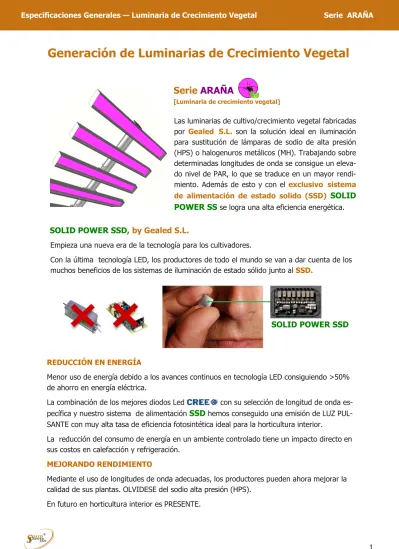

Generación de Luminarias de Crecimiento Vegetal
Las luminarias de cultivo/crecimiento vegetal fabricadas
por
Gealed S.L.
son la solución ideal en iluminación
para sustitución de lámparas de sodio de alta presión
(HPS) o halogenuros metálicos (MH). Trabajando sobre
determinadas longitudes de onda se consigue un
eleva-do nivel de PAR, lo que se traduce en un mayor
rendi-miento. Además de esto y con el
exclusivo sistema
de alimentación de estado solido (SSD)
SOLID
POWER SS
se logra una alta eficiencia energética.
SOLID POWER SSD,
by
Gealed S.L.
Empieza una nueva era de la tecnología para los cultivadores.
Con la última tecnología LED, los productores de todo el mundo se van a dar cuenta de los
muchos beneficios de los sistemas de iluminación de estado sólido junto al
SSD.
SOLID POWER SSD
Serie
ARAÑA
[Luminaria de crecimiento vegetal]
REDUCCIÓN EN ENERGÍA
Menor uso de energía debido a los avances continuos en tecnología LED consiguiendo >50%
de ahorro en energía eléctrica.
La combinación de los mejores diodos Led
con su selección de longitud de onda
es-pecífica y nuestro sistema de alimentación
SSD
hemos conseguido una emisión de LUZ
PUL-SANTE con muy alta tasa de eficiencia fotosintética ideal para la horticultura interior.
La reducción del consumo de energía en un ambiente controlado tiene un impacto directo en
sus costos en calefacción y refrigeración.
MEJORANDO RENDIMIENTO
Materiales y proceso
Cobertura opal, consiguiendo un efecto anti deslumbramiento y un color uniforme con una transmi-sión de la luz del 80%.
Cobertura opal
Usando aluminio de alta pureza, garantizamos una excelente con-ductividad térmica y una alta re-sistencia a la corrosión.
Chasis de aluminio
PCB de aluminio con chips LED CREE XPE2: WHITE, ROYALBLUE, RED y PHOTO RED alimentados con tecnología de estado solido. SOLID POWER SSD
Cobertura opal. Extrusión de aluminio de alta calidad y resistencia, sin aristas y
alta conductividad térmica.
Luminaria con sistema de fijación HOOK, para una fácil y rápida instalación o sustitución.
Importancia de la iluminación en el cultivo vegetal
Ondas: La luz consiste en ondas electromagnéticas. La longitud de on-da se mide en nanómetros (nm).
Partículas: La luz son fotones, que son unidades cuánticas o individua-les. Los fotones tienen pequeñas cantidades de energía, por eso se miden en unidades de moles (mol), que son 6.02 x 1023 fotones cada
uno. Los micromoles son una millonésima de mole (pmol).
¿Qué es la LUZ?
Los fotones tienen diferentes cantidades de energía, determinadas por sus longitudes de onda. La calidad de la luz es el número relativo de las partículas de luz en cada longitud de onda. La calidad de la luz hace referencia a la distribución espectral de la luz. o el número relativo de fotones de cada porción del espec-tro de luz (visible e invisible) emitido desde una fuente de luz.
Calidad
PAR: Radiación Fotosintéticamente Activa (Photosynthetically Active Radiation). Se denomina PAR al rango de longitudes de onda del espectro que es capaz de producir actividad fotosintética. Dicho de otra manera, es el tipo de luz que utilizan las plantas y algunos microorganismos para realizar la fotosíntesis.
¿Qué es el PAR?
¿Cómo afecta la luz a las plantas? Y conceptos
Como impulsora de la fotosíntesis, la luz es fundamentalmente importante para la producción de los cultivos. El desarrollo y crecimiento de la planta son influenciados significativamente tanto por la can-tidad como por la calidad de la luz.
En este ámbito se debe hablar de la luz como cantidad de partículas o fotones y en ningún caso co-mo lúmenes o watts. El objetivo de nuestras luminarias de crecimiento es generar exactamente el tipo de luz o longitudes de onda que absorben las plantas en el proceso de fotosíntesis. A este tipo de luz se le conoce como PAR.
LUZ PAR
Los moles permiten pasar de un nivel de moléculas a unidades mas manejables a través del peso, o lo que es lo mismo, cualquier químico puede saber cuantos átomos y moléculas contiene una muestra sim-plemente pesándola ¿Cómo?
Básicamente un mol de cualquier sustancia es un peso igual al peso molecular expresado en unidades
Percepción del ojo humano
El ojo humano percibe el brillo: más fuerte en el rango de 500-600nm. Las plantas reaccionan a la luz de manera diferente.
PAR/Luz cuántica (400-700nm)
La luz que impulsa la fotosíntesis en las plantas es Radiación fotosintética activa, o luz PAR. También reci-be el nombre de Luz Cuántica, ya que se mide en unidades de moles que impactan en un área determi-nada en un tiempo dado. Aunque la luz PAR tiene un rango de 400-700nm, la región más brillante para el ojo humano es la de menor efecto en las plantas. Al medir la Luz Cuántica podemos saber si nuestras plantas están recibiendo suficiente cantidad de luz útil.
Radiación solar
El sol irradia una amplia gama de luz de 300-1100nm. En agricultura, esta radiación total es necesaria para calcular la Evapotranspiración (ET). ET es la cantidad de humedad que sale del suelo a través de la evaporación (del suelo) y la transpiración (de las hojas), y depende de la luz, velocidad del viento,
UV (200-400nm)
Las plantas pueden sufrir quemaduras por el sol; la exposición a la radiación en la parte media ultraviole-ta del espectro electromagnético (UV-B) provoca respuesultraviole-tas de stress, inhibición de la fotosíntesis y da-ños en el ADN. Como defensa inicial, las plantas producen y acumulan pantallas solares que absorben UV -B, como flavonoides y esteres sinapatos. para bloquear UV-B de dosis baja. Un medidor de UV puede ayudar a detectar si sus plantas están expuestas a niveles altos de radiación UV perjudiciales, y a com-probar la efectividad de los materiales que filtran UV. En general un medidor UV medirá la cantidad de luz en el rango 250-400nm. Medidores específicos también están disponibles para rangos UV individuales. La luz UV-C (200-280nm) puede matar a sus plantas. Afortunadamente, el ozono lo absorbe en la
estratosfera. La luz UV-B (280-315nm) es perjudicial y puede hacer que la planta pierda color. La luz UV-A puede subdividirse en dos bandas. La banda 315-380nm no tiene efecto en el crecimiento de
la planta, mientras que la banda 380-400nm empieza el rango para la fotosíntesis.
Rojo/Rojo lejano (660-720nm)
Las plantas absorben luz roja (660-680nm) y reflejan luz roja lejana (720-740nm). Las plantas contienen fitocromos, fotorreceptores que controlan reacciones fisiológicas y el desarrollo ante las fluctuaciones de rojo y rojo lejano. Algunas de las respuestas reguladas por los fitocromos incluyen la germinación, el alar-gamiento de tallo, la floración, la expresión genética y el desarrollo de hojas y cloroplastos. Las hojas de las plantas filtran la luz permitiendo que pase más rojo lejano que rojo. Esto cambia la proporción de rojo a rojo lejano debajo de la cubierta. Similarmente, una proporción baja de rojo a rojo lejano se crea cuan-do las plantas están juntas. Al conocer la proporción entre rojo a rojo lejano puede ayudarle a determinar la distancia entre las plantas y decidir cuando aplicar reguladores de crecimiento vegetal. Los invernade-ros muy cerrados o de gran densidad pueden necesitar más aplicaciones de reguladores de crecimiento de plantas para obtener plantas de medidas comercializables.
Nanómetros Término Efectos
280-315 Ultravioleta Poca influencia en procesos morfogenéticos y fisiológicos, blanqueo de colores, causante de que-maduras y esporulación de algunos hongos
315-400 Ultravioleta-Azul
Leve absorción por parte de la clorofila, influye en la fotoperiodicidad. inhibe la elongación de célu-las, causante de quemaduras y esporulación de algunos hongos
400-520 Azul Alta absorción por parte de la clorofila y carotenoides, tiene una gran influencia en la fotosíntesis
520-610 Verde Absorción baja por pigmentos
610-750 Rojo Baja absorción por parte de la clorofila, influye en gran medida en la fotosíntesis y en la fotoperio-dicidad, su bloqueo puede ralentizar el estiramiento
blo-¿Cómo usan las plantas la LUZ?
Las plantas obtienen la energía necesaria para vivir de la luz, a través del proceso de la fotosíntesis.
En este proceso, la planta usa la energía de los fotones que capta para disociar el agua (H2O) en sus compo-nentes, H (hidrógeno) y O (oxígeno) y crear compuestos orgánicos usando el C (carbono) del dióxido de car-bono (CO2) del aire. Es decir, la planta necesita para vivir aire (especialmente el CO2), agua y luz. Aparte necesita pequeñas cantidades de otros elementos, que captan a través de las raíces, pera crear otros com-puestos esenciales, usando igualmente la energía de los fotones absorbidos.
En este proceso, se libera O2 y se consume CO2. Medir tanto el CO2 que la planta consume, como el O2 que libera, nos permite medir con bastante precisión la fotosíntesis. La fotosíntesis es el motor que mantiene la planta, y mantenerla en sus mejores niveles es lo que nos permite mejorar la productividad de los cultivos. De los tres factores nombrados, aire (CO2), agua y luz, la fotosíntesis está limitada por el que se acabe antes. Se puede dar la mejor iluminación del mundo, que si no hay suficiente CO2 disponible, la planta no crecerá. los aspectos lumínicos que rigen la fotosíntesis, se refiere a condiciones en que no hay limitación de aire y agua, que es lo que todo buen cultivador debe procurar.
Un aspecto esencial a entender de la fotosíntesis es que está directamente correlacionada con el número de fotones absorbidos por la planta. Hay que separar en dos ese concepto:
Por un lado, hablamos de número de fotones. No de energía, ni mucho menos de lumens. 1 vatio de fotones azules contiene muchos menos fotones que uno de fotones rojos (directamente proporcional a sus longitudes de onda). Cuantificando más concretamente, 1 vatio de fotones de longitud de onda de 650nm (rojo) contie-ne 650/450 (un 44%) más fotocontie-nes que un vatio de 450nm.
Cuando usamos luces artificiales, este concepto es esencial pues sale mucho más barato (en términos energé-ticos) producir fotones rojos que azules. No es casual que las plantas usen mejor que ningún otro, fotones de 670nm de longitud de onda, que por otro lado son los más abundantes en la superficie terrestre. No obstante, la mayor cantidad de energía se recibe en forma de fotones verdes, que son los que peor usan las plantas.
Enfriamiento:
reacción no fotoquímica.
Clorofila fluorescente
Entrada de Fotones
LUZ PAR
Aplicaciones
El huerto, con una superficie equivalente a la mitad de un campo de fútbol, ya está produ-ciendo 10.000 lechugas al día. «Yo sabía cómo cultivar buenas verduras desde el punto de vista biológico y quería integrar ese conoci-miento con el hardware para hacer que las cosas sucedan», explica gráficamente Shima-mura .
Shimamura dice que este sistema permite que las lechugas crezcan llenas de vitaminas y mi-nerales dos veces y media más rápido que en un huerto al aire libre .
También se utiliza para reforzar las horas de luz de los invernaderos y mejorar la potencia lumínica que las plantas reciben del sol, es una buena forma de mejorar las cosechas o de cultivar vegetales lejos de sus lugares de ori-gen creando así un medio ambiente semi-controlado.
70 kilos de tomates por metro cuadrado utilizando luces LEDS
Aumentos del 30% al 40% en la productividad.
La utilización de barras de LED eficientes en invernadero aumenta la productividad de mini tomates.
Características Técnicas
Producto (W) Casquillo Tensión(Vac)
Módulos μmol/s Dimensiones (mm) Peso (g) Horas de vida Nanómetros (nm) AR1001150G 160 HOOK 210-260 3 245 465-670 500-1.000 5.800 >40.000 AR1001300G 320 HOOK 210-260 6 490 465-670 1.000-1.000 11.600 >40.000 AR1001450G 480 HOOK 210-260 9 735 465-670 1.000-1.000 15.800 >40.000 AR1001600G 640 HOOK 210-260 12 980 465-670 1.000-1.000 20.000 >40.000
640W
480W
320W
160W
FLUJO REGULABLE DE 1-100%
LED:
XPE2 de
Respuesta cromática
Comportamiento térmico
Características de radiación
