CE cm CE cm CE cm

(1)

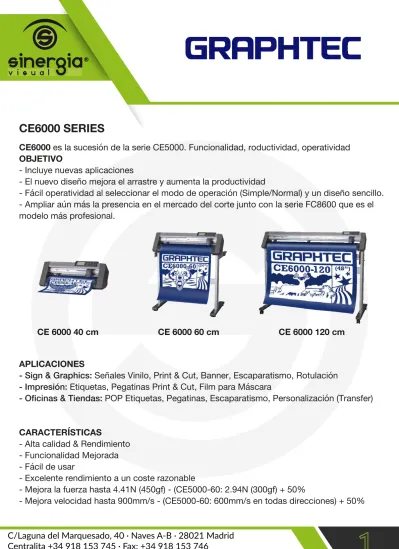

CE6000 es la sucesión de la serie CE5000. Funcionalidad, roductividad, operatividad

OBJETIVO

- Incluye nuevas aplicaciones

- El nuevo diseño mejora el arrastre y aumenta la productividad

- Fácil operatividad al seleccionar el modo de operación (Simple/Normal) y un diseño sencillo.

- Ampliar aún más la presencia en el mercado del corte junto con la serie FC8600 que es el

modelo más profesional.

APLICACIONES

- Sign & Graphics: Señales Vinilo, Print & Cut, Banner, Escaparatismo, Rotulación

- Impresión: Etiquetas, Pegatinas Print & Cut, Film para Máscara

- Oficinas & Tiendas: POP Etiquetas, Pegatinas, Escaparatismo, Personalización (Transfer)

CARACTERÍSTICAS

- Alta calidad & Rendimiento

- Funcionalidad Mejorada

- Fácil de usar

- Excelente rendimiento a un coste razonable

- Mejora la fuerza hasta 4.41N (450gf) - (CE5000-60: 2.94N (300gf) + 50%

- Mejora velocidad hasta 900mm/s - (CE5000-60: 600mm/s en todas direcciones) + 50%

CE6000 SERIES

(2)

- Añade un diseño sencillo para mejorar la estabilidad a lo largo del corte

- Mejora el ARMS (Advanced Registration Mark System ) hasta 5.0 para mejorar la productividad

del Print & Cut

- Función de corte de perforación (Troquelado)

- Función auto panelado

- Dos modos de operar (Simple, Normal)

- Equipado con un display gráfico LCD con diseño sencillo, fácil de usar y fácil comprensión

- El menu soporta 10 lenguajes diferentes

- Su configuración estándar viene con un software mejorado:

Cutting Master 3 : Plug-in para Adobe Illustrator y CorelDRAW

Graphtec Studio : Software diseño de corte.

Plotter Controller : Software control del plotter (similar al del FC8600)

CUTTING MASTER 3 - Plug-in software

Cutting Master 3 - plug-in software para Adobe Illustrator y CorelDRAW.

Los diseños creados en Illustrator o CorelDRAW pueden transferirse directamente al plotter de

corte a través del Cutting Master 3.

Flujo de Trabajo

· Los datos de diseño se crean en Adobe Illustrator o CorelDRAW

· Las marcas de registro se crean usando la función en Cutting Master

· Los datos de diseño son transferidos con Cutting Master 3

· Los datos de corte son transferidos al plotter de corte

GRAHTEC STUDIO - Software diseño de corte

Nuevo Software, fácil de usar para la creación y edición de los objetos de corte

MENÚS

HERRAMIENTAS

PÁGINA MATERIAL ÁREA VISTA PREVIA

(3)

CONTROLADOR DEL PLOTTER

1. Condiciones Velocidad, aceleración y fuerza.

2. Lista de materiales. Tipo de material

3. Configuración Rotación & RMS. La función del giro

4. RMS Avanzado. Configuración detallada de RMS

1

2

(4)

COMPARACIÓN CE6000 vs CE5000

MODELO

CE6000

(STD)

CE5000

Tamaño

40, 60, 120cm (15in., 24in., 48in.)

=

40, 60, 120cm (15in., 24in., 48in.)

Max. Velocidad

60 (24”): 900mm/s at 45º direction

40 (15”): 600mm/s at All directions

120 (48”): 1000mm/s at 45º direction

>

40 (15”): 400mm/s at All directions

60 (24”): 600mm/s at All directions

120 (48”): 1000mm/s at 45º direction

Max. Aceleración

40 (15”): 2.2G at 45º direction

60 (24”): 2.2G at 45º direction

120 (48”): 1.4G at 45º direction

=

40 (15”): 1.5G at All directions

60 (24”): 1.5G at All directions

120 (48”): 1.0G at All directions

Max. fuerza

40 (15”): 330gf (3.2N) @ instant.

60 (24”): 500gf (4.9N) @ instant.

120 (48”): 500gf (4.9N) @ instant.

>

40 (15”): 300gf (2.9N)

60 (24”): 300gf (2.9N)

120 (48”): 450gf (4.4N)

Tipo de Material

(PVC, Fluorescent, Reflective)

Self-adhesive vinyl film

excluding high-intensity reflective film

=

Self-adhesive vinyl film

(PVC, Fluorescent, Reflective)

excluding high-intensity reflective film

Lenguaje

10 languages (including 2-byts character

_{system as Korean, Chinese, Japanese)}

>

6 languages (Alphanumeric, Kana)

Display

Graphic type LCD (240dots x 128dots)

>

Character type LCD (1 line)

Interface

RS-232C, USB2.0 (Full speed)

=

RS-232C, USB2.0 (Full speed)

Marcas de Registro

ARMS5.0

>

ARMS3.0

Corte de Perforación

Supported

>

N/A

Modo Operacional

Simple, Normal

>

Normal

Illustrator Plug-in

Cutting Master 3

>

Cutting Master 2

Corel Draw Plug-in

Software

Graphtec Studio

>

ROBO Master-Pro in 15” model

(5)

COMPARACIÓN EN 60CM DE ANCHO (MIMAKI, ROLAND DG, SUMMA)

PRODUCTO

GRAPHTEC

Graphtec

Mimaki

Roland

Summa

Modelo

CE6000-60

(STD)

CE5000-60

GC-60SR

GX-24 (CAMM1)

D60R (SummaCut )

IMAGEN

VELOCIDAD 900mm/s 600mm/s 850mm/s 500mm/s 800mm/s (1130mm/_s@45)

FUERZA 500gf 4.9N (@ instant.) 300gf _2.9N 400gf _3.9N 250gf _2.4N 400gf _3.9N MÁX.ÁREA DE CORTE 603mm x 50m 603mm x 50m 606mm x 51m 584mm x 25m 630mm x 50m

ANCHO Max. 712mm, Min. 50mm Max. 712mm, Min. 50mm Max. 640mm, Min. 90mm _{(Roll media)} Max. 700mm, Min. 50mm Max. 670mm, Min. 70mm

RMS _{Area segmentation}Axis alignment 4-points _Yes 4-points _Yes 4-points _No 3-points _No 4-points _Yes

Multi mark sensing Yes Yes Yes No Yes

Auto origin search Yes Yes No No Yes

Interface USB2.0, RS-232C USB2.0, RS-232C USB USB1.1 USB, RS-232C

CONTROLADOR

Full control from a PC, Reading conditions from

CE6000.

Control from a PC, Reading limited information from CE5000.

No No Yes

Software _{For Illustrator} _{Cutting Master 3} _{Cutting Master 2} _{Fine Cut} _CutStudio _{Win Plot}

For CorelDRAW Cutting Master 3 Cutting Master 2 SimpleCut CutStudio Macsign Cut

Design Graphtec Studio ROBO Master Pro N/A CutStudio N/A

(6)

COMPARACIÓN EN 120CM DE ANCHO (MIMAKI, ROLAND DG, SUMMA)

PRODUCTO GRAPHTEC Graphtec Mimaki Roland Summa

Modelo CE6000-120 CE5000-120 GC130-SR II GX-500 (GX Pro) D120R (SummaCut)

IMAGEN

VELOCIDAD 1000mm/s _39.4in./s 1000mm/s _39.4in./s 850mm/s _33.4in./s 850mm/s _33.4in./s 800mm/s (1130mm/s@45) _{31.5in./s (4.45in./s @45))} FUERZA 500gf 4.9N (@ instant.) 450gf _4.4N 400gf _3.9N 350gf _3.4N 400gf _3.9N MÁX. ÁREA DE CORTE 1213mm x 50m _{47.7in. x 164 ft.} 1213mm x 50m _{47.7in. x 164ft.} 1370mm x 25m _{53.9in. x 82ft.} 1195mm x 25m _{47in. x 82ft.} 1230mm x 50m _{48.4in x 164ft.}

ANCHO Max. 1346mm, Min. 85mm _{Max. 53in., Min. 3.3in.} Max. 1346mm, Min. 85mm _{Max. 53 in., Min. 3.3in.} Max. 1550mm, Min. 90mm _{Max. 61in., Min. 3.5in.} Max. 1372mm, Min. 90mm _{Max. 54in., Min. 3.55in.} Max.1270mm, Min.120mm _{Max. 50in., Min. 4.7in.}

RMS _{Area segmentation}Axis alignment 4-points _Yes 4-points _Yes 4-points _No 3-points _No 4-points _Yes

Multi mark sensing Yes Yes Yes No Yes

Auto origin search Yes Yes No No Yes

Interface USB2.0, RS-232C USB2.0, RS-232C USB, RS-232C USB1.1, RS-232C USB, RS-232C

CONTROLADOR

Full control from a PC, Reading conditions from

CE6000.

Control from a PC, Reading limited information from CE5000.

No No Yes

Software _{For Illustrator} _{Cutting Master 3} _{Cutting Master 2} _{Fine Cut} _CutStudio _{Win Plot}

For CorelDRAW Cutting Master 3 Cutting Master 2 SimpleCut CutStudio Macsign Cut

Design Graphtec Studio ROBO Master Pro N/A N/A N/A
