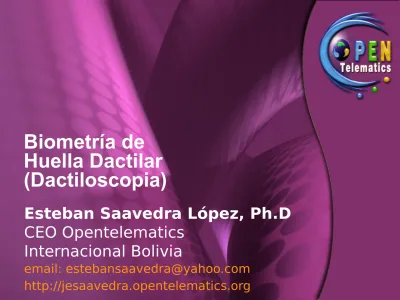

Biometría de
Huella Dactilar
(Dactiloscopia)
Esteban Saavedra López, Ph.D
CEO Opentelematics Internacional Bolivia
email: estebansaavedra@yahoo.com http://jesaavedra.opentelematics.org
Introducción
• Desde los orígenes la humanidad
tuvo la necesidad de identificar a
todos sus elementos (personas, animales, lugares, etc).
Formas de
Formas de identificación (1)
• La identificación de las tribus, por
medio de adornos de plumas,
pinturas y tatuajes.
• En la antigua Siberia, las mujeres se
tatuaban el dorso de la mano, el
antebrazo y la parte anterior de las piernas con un mismo símbolo
tatuado en la muñeca de los
hombres, esto representaba
Formas de identificación (2)
• En las antiguas sociedades, a los
delincuentes se les ponía el Tatuaje
Judicial por medio de una marca de fuego.
• En los pueblos bárbaros que
procedían a mutilar distintos
miembros (dedos, orejas, nariz), según el delito cometido.
Formas de identificación (3)
• Todas estas marcas se usaron hasta
mediados del siglo XIX(nacimiento de las doctrinas penales).
• El signo individualizador por
excelencia, fue el nombre, mas tarde
Identificación
Clasificación
Conceptos útiles
• Identificación: Conjunto de procedimientos artificiales y
naturales que nos permiten llegar a una identidad.
• Identificar: Es reconocer o acreditar a una persona su identidad
• Identidad: Conjunto de
características físicas, psicosociales, culturales,y educacionales que
conforman la personalidad de un individuo.
Clasificación de identificación
• Artificiales: Las características
inventadas por el ser humano, por
las cuales clasificó a sus congéneres y a su contexto
• Naturales: Las características únicas
que posee el ser humano desde su concepción, estudiados en ciencias
como: Dactiloscopía, Palametoscopía, ó Quiroscopía, Pelmatoscopía , etc..
Papiloscopía
Dactiloscopía
Papiloscopía
• Es la disciplina técnica, basada en
principios científicos debidamente comprobados que tienen por objeto
establecer a través del estudio de los calcos, impresiones, estampas o
improntas de las crestas papilares, sean estas digitales, palmares o
plantares, en forma categórica e
indudable la Identidad Física
Dactiloscopía
• Es la rama técnica de la Papiloscopía
cuyo objeto es el estudio de los
calcos o estampas de las crestas
papilares obrantes en la cara interna de la tercer falange digital con el fin de determinar Identidad Humana.
Que es la dactiloscopia (Vucetich)
• Es la ciencia que se propone
identificar a las personas físicamente
consideradas por medio de la
impresión o reproducción física de los dibujos formados por las crestas
papilares en las yemas de los 10 dedos de las manos.
Definición
• Se define la dactiloscopia como el
procedimiento que tiene por objeto el estudio y clasificación de los dibujos digitales con el fin de identificar a las personas vivas o muertas.
• Proviene de 2 voces griegas: daktylos
(dedos), y skopia (observación o
Principios de la papiloscopía (1)
• Se funda en el principio de
MISMIDAD, y sus principios son:
> Inmutabilidad > Perennidad
> Variedad
Principios de la papiloscopía (2)
• Inmutabilidad: El diseño formado en el individuo entre el 4º y el 5º mes de gestación permanecerá inalterado
hasta después de la muerte.
• Perennidad: La figura permanecerá hasta el comienzo de la putrefacción cadavérica a menos que el cuerpo se petrifique o corifique caso por el cual las mismas se mantendrán inclusive luego de la muerte.
Principios de la papiloscopía (3)
• Variedad: No hay una huella parecida a otra. Cada una es individual ya que no se encuentra ligada
genéticamente y contiene mas de 20 puntos característicos.
• Clasificabilidad: Todas las huellas deben poder sumarse a una
Anatomía
Papilar
Anatomía papilar
• Los dibujos papilares están conformados por relieves y hundimientos, estos relieves son conformados por un cúmulo de
papilas, las cuales conforman en un número aproximado de 35 por mm. cuadrado de piel.
• Los relieves son conocidos como crestas
papilares, y los hundimientos como surcos.
Éstos componen la estructura de un
dermatoglifo hoy conocido como
Tipos fundamentales
• Arco
• Presilla Interna
• Presilla Externa
Arco
• Carece de delta y sus crestas corren
de un lado a otro sin volver sobre sí mismas
Presilla Interna
• Se caracteriza por tener un delta a la
derecha del observador; las crestas que forman el núcleo nacen a la
izquierda, corre hacia la derecha
dando vueltas sobre sí mismas, para salir al mismo lado de partida.
Presilla Externa
• Se caracteriza por tener un delta a la
izquierda del observador; las crestas que forman el núcleo nacen a la
derecha y corren hacia la izquierda, dando vuelta sobre sí mismas, para salir al mismo lado de partida.
Verticilo
• Se caracteriza por que tiene dos
deltas, uno a la derecha y otro a la izquierda; sus núcleos adoptan
formas espiroidales, destrógiras o siniestrógiras, ovoides, círculos
concéntricos, ovoides concéntricos, en S o en Z.
Numeración según tipo
Letra de los pulgares
> Arco “A”
> Presilla interna “I” > Presilla externa “E” > Verticilo “V”
Números de los demás dedos
> Arco “1”
> Presilla interna “2” > Presilla externa “3” > Verticilo “4”
Tabla de identificación de Vucetich
• En esta tabla las muestras de la
mano derecha se denominan SERIE y
las muestras de la mano izquierda se
Tabla de identificación de Vucetich
• Individual dactiloscopica, se basa en
las características del dedo pulgar.
> A1111 V2341 > A1111 E4423
Estructura de una cedula de
identidad
Huella Pulgar Derecho Fotografía Firma Serie Sección Numero Correlativo Lugar donde se ha expedidoSistemas
Crestales
Sistemas crestales
• Un sistema crestal es el
agrupamiento de un número
indeterminado de crestas papilares en una región dada del dactilograma.
Lineamientos
• Lineamiento Código Internacional de
Identificación
Lineamiento Código Internacional
de Identificación
• Contar con 12 puntos como mínimo
característicos en situación, forma y relación entre si.
Lineamiento Edmon Locard
• Se puede identificar un dactilograma
con 5 puntos característicos como mínimo siempre que se cuente con un núcleo bien diferenciado.
Sistema crestal Arco
• En base a la curva de la cresta mas
pronunciada, se da lugar a dos sistemas crestales:, marginal y basilar.
Sistema crestal presilla
• En las presillas existen tres sistemas
crestales: El marginal, nuclear y
basilar, éstos se forman prolongando las ramas o ángulos de los deltas con una línea directriz
Sistema crestal verticilo
• Posee tres sistemas crestales:
Delta
• Esta figura que se describe como un
triángulo o trípode está compuesto por la confluencia de estos sistemas o por su unión.
Tipos de deltas:
• Deltas blancos o hundidos
Deltas blancos o hundidos
• Están compuestos por la
aproximación o confluencia de los 3 sistemas crestales dando lugar a
figuras triangulares con tres ángulos (abiertos o cerrados)
Deltas negros o salientes
• Están compuestos por la unión de los
sistemas crestales formando un trípode
Identificación
de los
Identificación de los dactilogramas
• Se realiza examinando el tipo,
subtipo, el centro nuclear, el delta y los puntos característicos,
eliminándose todos aquéllos rasgos no concluyentes.
Puntos característicos para
identificación de los dactilogramas
Según Vucetich, se considera:• Islote
• Cortada
• Bifurcación
• Horquilla
Islote
• Es una pequeña cresta cuyo grosor
para ser considerada como tal no debe de exceder en 2.5 mm ó 5 veces el grosor de una cresta.
Cortada
• Es una cresta que en cualquier parte
Bifurcación
• Es una cresta que en algún momento
de su trayectoria se divide en dos ramas, adoptando una forma
arqueada, éstas pueden ser
bifurcaciones a la izquierda o a la derecha.
Horquilla
• Es una cresta que se abre en dos
dando lugar a formar un ángulo agudo, también pueden estar
dirigidos hacia la derecha o izquierda del observador.
Encierro
• En algún momento de la trayectoria
crestal, se abre en dos para más adelante volver a cerrarse dando lugar a un ojal o círculo.
Anormalidades
de los
Anormalidades congénitas
• Polidactilia: Individuos que nacen con más de 10 dedos.
• Sindactilia: Individuos con dedos pegados (dedos de pato).
• Ectrodactilia: Individuos con falta de desarrollo de los dedos durante su formación.
Anormalidades adquiridas (1)
• Anquilosis: Producidas por algunas enfermedades como son la Artritis Reumatoide o por cortaduras en los tendones que nos dan rigidez en las articulaciones de las falanges así
como deformaciones en las manos dando la apariencia de dedos en
Anormalidades adquiridas (2)
• Amputación: Producidas por accidentes donde se pierde la primera falange en uno o varios
dedos, en este caso se clasificará con el número “0” (amputación total o
Anormalidades adquiridas (3)
• Lesión: Producidas por lesión de los pulpejos con daño en las capas
epidérmica y dérmica, en este caso se clasificará con una “X” (lesión
Huellas latentes u ocultas
• Son impresiones digitales latentes
aquéllas que por su composición
(sudor) son invisibles a simple vista y que pueden ser localizadas en
superficies de bordes lisos
Se clasifican en
• Positivas
Huellas latentes u ocultas
(Positivas)
• Impresas con la ayuda de colorantes
(incluso la sangre), convirtiéndose en fragmentos dactilares, ya que
generalmente dichos fragmentos se encuentran incompletos.
Huellas latentes u ocultas
(Negativas)
• Impresiones conocidas como
moldeadas, por que son impresas en substancias como plastilina, cera,
barro, etc. Éstas deben ser invertidas como si fuesen sellos para ser
Sistemas
de filiación
biométrica
Requisitos para la implementación
• Capacitación y entrenamiento del
personal técnico y no técnico.
• Socialización de las características
del sistema informático.
Proceso
Proceso general
+
Calidad de la huella depende del algoritmo utilizado en el software especializado Datos Lector Biométrico de Huella Software Especializado
+
Tratamiento 1ra forma (2)
• Almacenamiento en la BD
> Datos e imágenes
• Ventajas
> Se tiene centralizado todos los datos
• Inconvenientes
> La BD es gigantesca
Registro
+
BD Huellas Datos Lector Biométrico de HuellaConsulta
BD Huellas Lector Biométrico de Huella Procesamiento y ComparaciónTratamiento 2da forma (2)
• Almacenamiento en la BD
> Datos y el path de cada imagen es
almacenada
• Ventajas
> La BD se reduce de tamaño en
comparación a la anterior
• Inconvenientes
> Si se pierde o se elimina una imagen del
directorio, la BD almacena datos incompletos
Registro
+
Directorio de imágenes BD Datos Huellas Lector Biométrico de HuellaConsulta
BD Huellas Lector Biométrico de Huella Procesamiento y Comparación Directorio de imágenesTratamiento 3ra forma (2)
• Almacenamiento en la BD
> Datos, el path de cada imagen y la
cadenas que identifican las huellas.
• Ventajas
> La BD no es gigantesca como al
almacenar datos+Imágenes
> Rápido en el procesamiento de consulta
• Inconvenientes
> Si se pierde o se elimina una imagen del
directorio, la BD almacena datos incompletos
Registro
+
Directorio de imágenes BD Datos Huellas Lector Biométrico de Huella Cadena de+
IdentificaciónConsulta
BD Huellas Lector Biométrico de Huella Procesamiento y Comparación utilizando Cadena de Identificación Directorio de imágenesTratamientos recientes y futuros
• En la actualidad se vienen
desarrollando una serie de procesos novedosos para el tratamiento de la biometría de huella dactilar,
considerando: > Inteligencia artificial > Optimización de algoritmos de reconocimiento de imágenes > Datamining > Criptografía
Seguridad
• Los sistemas de filiación biométrica
dactilar, al ser automatizados y depender directamente de un
sistema informático, heredan todos
los riesgos a los que éstos son pasibles
Ataques a sistemas biométricos (1)
• Imitación de la característica
Ataques a sistemas biométricos (2)
• Inyección de señales de simuladores
mediante troyanos.
• Aplicación del algoritmo del conejo,
para reproducir huellas mediante combinatoria de los registros
Biometría de
Huella Dactilar
(Dactiloscopia)
Esteban Saavedra López, Ph.D
CEO Opentelematics Internacional Bolivia
email: estebansaavedra@yahoo.com http://jesaavedra.opentelematics.org
