Texto completo

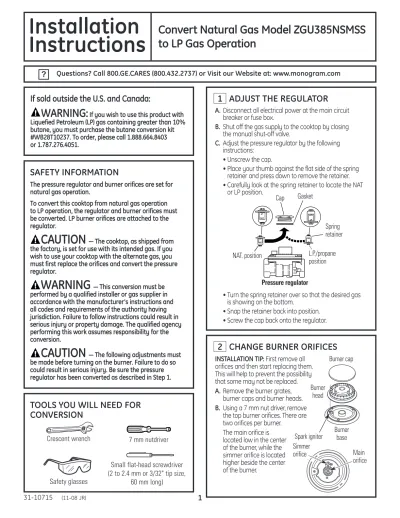

(1)

ADJUST THE REGULATOR

A. Disconnect all electrical power at the main circuit

breaker or fuse box.

B. Shut off the gas supply to the cooktop by closing the manual shut-off valve.

C. Adjust the pressure regulator by the following instructions:

• Unscrew the cap.

• Place your thumb against the flat side of the spring retainer and press down to remove the retainer. • Carefully look at the spring retainer to locate the NAT

or LP position.

• Turn the spring retainer over so that the desired gas is showing on the bottom.

• Snap the retainer back into position. • Screw the cap back onto the regulator.

1

CHANGE BURNER ORIFICES

INSTALLATION TIP: First remove all

orifices and then start replacing them. This will help to prevent the possibility that some may not be replaced. A. Remove the burner grates,

burner caps and burner heads. B. Using a 7 mm nut driver, remove

2

DOWN FOR OFF

NAT LP LP NAT LP NAT NAT LP Gasket Cap Spring retainer L.P./propane position NAT. position Pressure regulator Burner cap Burner head

If sold outside the U.S. and Canada:

WARNING:

If you wish to use this product with

Liquefied Petroleum (LP) gas containing greater than 10% butane, you must purchase the butane conversion kit #WB28T10237. To order, please call 1.888.664.8403 or 1.787.276.4051.

SAFETY INFORMATION

The pressure regulator and burner orifices are set for natural gas operation.

To convert this cooktop from natural gas operation to LP operation, the regulator and burner orifices must be converted. LP burner orifices are attached to the regulator.

CAUTION

— The cooktop, as shipped from

the factory, is set for use with its intended gas. If you wish to use your cooktop with the alternate gas, you must first replace the orifices and convert the pressure regulator.

WARNING

— This conversion must be

performed by a qualified installer or gas supplier in accordance with the manufacturer’s instructions and all codes and requirements of the authority having jurisdiction. Failure to follow instructions could result in serious injury or property damage. The qualified agency performing this work assumes responsibility for the conversion.

CAUTION

— The following adjustments must

be made before turning on the burner. Failure to do so could result in serious injury. Be sure the pressure regulator has been converted as described in Step 1.

TOOLS YOU WILL NEED FOR

Installation

Convert Natural Gas Model ZGU385NSMSS

Instructions

to LP Gas Operation

(2)

ADJUST BURNER FLAMES

A. Turn all burners on the highest setting and check

the flames. They should be blue in color and may have some yellow tipping at the ends of the flame when using LP gas. Foreign particles in the gas line may cause an orange flame at first, but this will soon disappear. B. Turn the cooktop burner knob to “LO” while observing

the flame.

Adjust the setting of the upper row of flames using the valve bypass screw as follows:

Adjustments must be made with two other burners in operation on a medium setting. This prevents the upper row of flames from being set too low, resulting in the flame being extinguished when other burners are turned on. C. To adjust the flame, remove the knobs. Insert a

screwdriver through the access hole in valve shaft as shown.

• If the flames were too small or fluttered, open the valve more than the original setting.

• If the flames blew away from the burner, close the valve more than the original setting.

D. Make the adjustment by slowly turning the screw until flame appearance is correct.

E. Testing Flame Stability:

Test 1 – Turn the knob from “HI” to “LO” quickly.

If the upper row of flames goes out at this setting, increase the flame size and test again.

Test 2 – With the burner on “LO”, open and close the cabinet door under the cooktop. If the flame is extinguished by the air currents created by the door movement, increase the flame height and test again.

NOTE: When the burner is on the “SIM” setting, the upper row of flames will go out.

F. Flame Recheck:

After the adjustment is made, turn all burners off. Ignite each burner individually. Observe the flame at the “HI” position. Rotate the knob to the lowest setting and be sure that the flame size decreases as the knob is rotated counterclockwise.

Once the conversion is complete and checked ok, fill out the conversion sticker and include your name, organization and the date the conversion was made. Apply the sticker near the cooktop gas inlet opening to alert others in the future that this appliance has been converted. If converting back to the original gas, please remove the sticker so others know the appliance is set to use its original gas.

3

CHANGE BURNER ORIFICES (cont.)

IMPORTANT: Orifices must be located exactly as shown. Carefully read and observe each orifice label for correct location.

C. Install the proper orifices in the exact locations as noted in the illustrations above.

D. Return the natural gas orifices to the bracket and reattach the bracket and the instruction sheet to the pressure regulator using the screw removed previously. E. Replace the burner bases, heads, caps and top grates.

2

SIMMER ORIFICES

Installation Instructions for Natural to LP Gas Conversion

MAIN ORIFICES

The 34SL and 51SN are for all five burners.

(3)

Installation

Convert LP Gas Model ZGU385LSMSS

Instructions

to Natural Gas Operation

ADJUST THE REGULATOR

A. Disconnect all electrical power at the main circuit

breaker or fuse box.

B. Shut off the gas supply to the cooktop by closing the manual shut-off valve.

C. Adjust the pressure regulator by the following instructions:

• Unscrew the cap.

• Place your thumb against the flat side of the spring retainer and press down to remove the retainer. • Carefully look at the spring retainer to locate the NAT

or LP position.

• Turn the spring retainer over so that the desired gas is showing on the bottom.

• Snap the retainer back into position. • Screw the cap back onto the regulator.

1

CHANGE BURNER ORIFICES

INSTALLATION TIP: First remove all

orifices and then start replacing them. This will help to prevent the possibility that some may not be replaced. A. Remove the burner grates,

burner caps and burner heads.

2

DOWN FOR OFF

NAT LP LP NAT LP NAT NAT LP Gasket Cap Spring retainer L.P./propane position NAT. position Pressure regulator Burner cap Burner head

SAFETY INFORMATION

The pressure regulator and burner orifices are set for Liquid Propane (LP) gas operation.

To convert this cooktop from LP gas operation to natural gas operation, the regulator and burner orifices must be converted. Natural gas burner orifices are attached to the regulator.

CAUTION

— The cooktop, as shipped from

the factory, is set for use with its intended gas. If you wish to use your cooktop with the alternate gas, you must first replace the orifices and convert the pressure regulator.

WARNING

— This conversion must be

performed by a qualified installer or gas supplier in accordance with the manufacturer’s instructions and all codes and requirements of the authority having jurisdiction. Failure to follow instructions could result in serious injury or property damage. The qualified agency performing this work assumes responsibility for the conversion.

CAUTION

— The following adjustments must

be made before turning on the burner. Failure to do so could result in serious injury. Be sure the pressure regulator has been converted as described in Step 1.

TOOLS YOU WILL NEED FOR

CONVERSION

Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: www.monogram.com

If sold outside the U.S. and Canada:

WARNING:

If you wish to use this product with

Liquefied Petroleum (LP) gas containing greater than 10% butane, you must purchase the butane conversion kit #WB28T10237. To order, please call 1.888.664.8403 or 1.787.276.4051.

(4)

ADJUST BURNER FLAMES

A. Turn all burners on highest setting and check the flames. They should be blue (no yellow tipping) when using natural gas. Foreign particles in the gas line may cause an orange flame at first, but this will soon disappear. B. Turn the cooktop burner knob to “LO” while observing

the flame.

Adjust the setting of the upper row of flames using the valve bypass screw as follows:

Adjustments must be made with two other burners in operation on a medium setting. This prevents the upper row of flames from being set too low, resulting in the flame being extinguished when other burners are turned on. C. To adjust the flame, remove the knobs. Insert a

screwdriver through the access hole in valve shaft as shown.

• If the flames were too small or fluttered, open the valve more than the original setting.

• If the flames blew away from the burner, close the valve more than the original setting.

D. Make the adjustment by slowly turning the screw until flame appearance is correct.

E. Testing Flame Stability:

Test 1 – Turn the knob from “HI” to “LO” quickly.

If the upper row of flames goes out at this setting, increase the flame size and test again.

Test 2 – With the burner on “LO”, open and close the cabinet door under the cooktop. If the flame is extinguished by the air currents created by the door movement, increase the flame height and test again.

NOTE: When the burner is on the “SIM” setting, the upper row of flames will go out.

F. Flame Recheck:

After the adjustment is made, turn all burners off. Ignite each burner individually. Observe the flame at the “HI” position. Rotate the knob to the lowest setting and be sure that the flame size decreases as the knob is rotated counterclockwise.

Once the conversion is complete and checked ok, fill out the conversion sticker and include your name, organization and the date the conversion was made. Apply the sticker near the cooktop gas inlet opening to alert others in the future that this appliance has been converted. If converting back to the original gas, please remove the sticker so others know the appliance is set to use its original gas.

3

CHANGE BURNER ORIFICES (cont.)

IMPORTANT: Orifices must be located exactly as shown. Carefully read and observe each orifice label for correct location.

C. Install the proper orifices in the exact locations as noted in the illustrations above.

D. Return the LP gas orifices to the bracket and reattach the bracket and the instruction sheet to the pressure regulator using the screw removed previously. E. Replace the burner bases, heads, caps and top grates.

2

SIMMER ORIFICES

MAIN ORIFICES

Installation Instructions for LP to Natural Gas Conversion

The 34SL and 51SN are for all five burners.

(5)

AJUSTE EL REGULADOR

A. Desconecte la electricidad en el interruptor principal o en la caja de fusibles.

B. Cierre el suministro de gas hacia la plancha cerrando la válvula de interrupción manual.

C. Ajuste el regulador de presión de acuerdo con las siguientes instrucciones:

• Desatornille la tapa.

• Coloque su pulgar contra el lado plano del retenedor de resorte y presione hacia abajo para retirarlo.

• Observe con cuidado el retenedor de resorte para ubicar la posición NAT o LP.

• Gire el retenedor de resorte de manera que se muestre en la parte de abajo el gas que desea.

• Cierre con presión el retenedor de regreso a su posición. • Atornille de nuevo la tapa en el regulador.

1

CAMBIE LOS ORIFICIOS DEL QUEMADOR

CONSEJOS DE INSTALACIÓN:

Retire primero todos los ori cios y luego comience a cambiarlos. Esto le ayudará a evitar la posibilidad de dejar de cambiar alguno. A. Retire las parrillas, tapas y cabezas del quemador.

2

DOWN FOR OFF

NAT LP LP NAT LP NAT NAT LP Empaque Tapa Retenedor de Resorte Posición LP/propano Posición NAT. Regulador de Presión

Tapa del Quemador

Cabeza del Quemador

Si este producto es para ser usado fuera

de los EE.UU. o Canadá:

ADVERTENCIA:

Si desea utilizar este producto

con gas Liquido de Propano (LP) que contiene mas de 10% de butano, debe comprar el paquete de conversión para gas butano #WB28T10237. Para pedir, llame al 1.888.664.8403 o 1.787.276.4051.

INFORMACIÓN DE SEGURIDAD

El regulador de presión y los ori cios del quemador están ajustados para funcionar con gas natural.

El regulador y los ori cios del quemador deben ser

convertidos, para cambiar esta plancha de funcionamiento con gas natural a gas LP. Los ori cios del quemador LP están unidos al regulador.

PRECAUCIÓN

—La plancha, empacada en

la fábrica, está ajustada para que sea usada con gas. Si desea usar esta plancha con el gas alternativo, debe cambiar primero los ori cios y convertir el regulador de presión.

ADVERTENCIA

—Esta conversión debe ser

realizada por un instalador califi cado o un proveedor de gas de acuerdo con las instrucciones del fabricante y todos los códigos y requerimientos de la autoridad que tiene

jurisdicción. Incumplimiento de seguir las instrucciones puede resultar en una lesión seria o daño a la propiedad. La agencia cali ficada que realiza este trabajo asume la responsabilidad de la conversión.

PRECAUCIÓN

—Los siguientes ajustes

deben ser realizados antes de encender el quemador. Su incumplimiento puede resultar en una lesión seria. Asegúrese de que el regulador esté convertido como se describe en el Paso 1.

Instrucciones

Convertir el Funcionamiento del Modelo

de Instalación

ZGU385NSMSS de Gas Natural a Gas LP

(6)

AJUSTE LAS LLAMAS DEL QUEMADOR

A. Encienda todos los quemadores en el ajuste más alto

y revise las llamas. Al usar gas LP esta debe estar azul y puede tener la punta de la llama amarilla. Partículas extrañas en el gas pueden ocasionar una llama anaranjada al inicio, pero esta desaparecerá pronto. B. Mientras observa la llama gire la perilla del quemador

de la plancha a “LO”.

Ajuste la la superior de llamas usando el tornillo de paso de la válvula de la siguiente manera:

Los ajustes deben ser realizados con otros dos quemadores funcionando en ajuste medio. Esto evita que se ajuste muy bajo la fila superior de llamas, dando como resultado que esta se extinga cuando se enciendan los otros

quemadores.

C. Retire las perillas para ajustar la llama. Inserte un desatornillador a través del agujero de acceso en el eje de la válvula, como se muestra.

• Abra la válvula más del ajuste original si las llamas están muy pequeñas o se agitan.

• Cierre la válvula más del ajuste original si las llamas se apagan en el quemador.

D. Realice los ajustes girando lentamente el tornillo hasta que la apariencia de la llama esté correcta.

E. Probando la estabilidad de la llama:

Prueba 1 – Gire rápidamente la perilla de “HI” a “LO”. Si la fila superior de llamas se apaga en este ajuste, aumente el tamaño de la llama y pruebe de nuevo.

Prueba 2 – Con el quemador en “LO”, abra y cierre la pueta del gabinete debajo de la plancha. Si la llama se apaga debido a la corriente de aire creada por el movimiento de la puerta, aumente la altura de la llama y pruebe de nuevo. NOTA: Cuando el quemador está en el ajuste “SIM”, se apagará la fila superior de llamas.

F. Vuelva a revisar la llama:

Después de realizar los ajustes, apague todos los quemadores. Encienda cada quemador individualmente. Observe la llama en la posición “HI”. Gire la perilla al ajuste más bajo y asegúrese de que disminuya el tamaño de la llama mietras gira la perilla hacia la izquierda. Una vez que termine la conversión y la revisión está bien, llene la etiqueta de conversión e incluya su nombre, organización y la fecha en que fue realizada. Coloque la etiqueta cerca de la abertura de la entrada de gas de la plancha para informarle a los demás que el aparato está convertido. Si lo convierte de nuevo al gas original, por favor retire la etiqueta de manera que los demás estén informados de que el aparato está ajustado para usar el gas original.

3

CAMBIE LOS ORIFICIOS

DEL QUEMADOR (continuación)

IMPORTANTE: Los ori ficios deben ubicarse exactamente como se muestra. Para la ubicación correcta lea y observe cuidadosamente la etiqueta de cada ori ficio.

C. Instale los ori ficios adecuados en las ubicaciones exactas, como se muestra en la ilustración de arriba. D. Regrese los orifi cios de gas natural a la abrazadera

y vuelva a unir la abrazadera y la hoja de instrucciones al regulador de presión usando el tornillo retirado previamente.

E. Coloque las bases, cabezas, tapas y parrillas superiores del quemador.

2

ORIFICIOS DE COCIMIENTO

LENTO

Instrucciones de Instalación para Conversión de Gas Natural a LP

ORIFICIOS PRINCIPALES

Los 34SL y los 51SN no son para los cuatro quemadores.

(7)

Instrucciones

Convertir el Funcionamiento del Modelo

de Instalación

ZGU384NSMSS de Gas LP a Gas Natural

AJUSTE EL REGULADOR

A. Desconecte la electricidad en el interruptor principal o en la caja de fusibles.

B. Cierre el suministro de gas hacia la plancha cerrando la válvula de interrupción manual.

C. Ajuste el regulador de presión de acuerdo con las siguientes instrucciones:

• Desatornille la tapa.

• Coloque su pulgar contra el lado plano del retenedor de resorte y presione hacia abajo para retirarlo.

• Observe con cuidado el retenedor de resorte para ubicar la posición NAT o LP.

• Gire el retenedor de resorte de manera que se muestre en la parte de abajo el gas que desea.

• Cierre con presión el retenedor de regreso a su posición. • Atornille de nuevo la tapa en el regulador.

1

CAMBIE LOS ORIFICIOS DEL QUEMADOR

CONSEJOS DE INSTALACIÓN:

Retire primero todos los ori cios y luego comience a cambiarlos. Esto le ayudará a evitar la posibilidad de dejar

de cambiar alguno. A. Retire las parrillas, tapas

y cabezas del quemador.

2

DOWN FOR OFF

NAT LP LP NAT LP NAT NAT LP Empaque Tapa Retenedor de Resorte Posición LP/propano Posición NAT. Regulador de Presión

Tapa del Quemador

Cabeza del Quemador

INFORMACIÓN DE SEGURIDAD

El regulador de presión y los ori cios del quemador están ajustados para funcionar con gas propano líquido (LP). El regulador y los ori cios del quemador deben ser convertidos, para cambiar esta plancha de funcionamiento con gas LP a gas natural. Los ori cios del quemador de gas natural están unidos al regulador.

PRECAUCIÓN

— La plancha, empacada

en la fábrica, está ajustada para que sea usada con gas. Si desea usar esta plancha con el gas alternativo, debe cambiar primero los ori cios y convertir el regulador de presión.

ADVERTENCIA

— Esta conversión debe

ser realizada por un instalador cali ficado o un proveedor de gas de acuerdo con las instrucciones del fabricante y todos los códigos y requerimientos de la autoridad que tiene jurisdicción. Incumplimiento de seguir las instrucciones puede resultar en una lesión seria o daño a la propiedad. La agencia cali ficada que realiza este trabajo asume la responsabilidad de la conversión.

PRECAUCIÓN

— Los siguientes ajustes

deben ser realizados antes de encender el quemador. Su incumplimiento puede resultar en una lesión seria. Asegúrese de que el regulador esté convertido como se describe en el Paso 1.

¿Preguntas? Llame al 800.GE.CARES (800.432.2737) o bien Visite nuestra página Web: www.monogram.com

Si este producto es para ser usado fuera

de los EE.UU. o Canadá:

ADVERTENCIA:

Si desea utilizar este producto

con gas Liquido de Propano (LP) que contiene mas de 10% de butano, debe comprar el paquete de conversión para gas butano #WB28T10237. Para pedir, llame al 1.888.664.8403 o 1.787.276.4051.

(8)

Instrucciones de Instalación para Conversión de Gas LP a Natural

AJUSTE LAS LLAMAS DEL QUEMADOR

A. Encienda todos los quemadores en el ajuste más alto

y revise las llamas. Al usar gas natural esta debe estar azul (sin puntas amarillas). Partículas extrañas en el gas pueden ocasionar una llama anaranjada al inicio, pero esta desaparecerá pronto.

B. Mientras observa la llama gire la perilla del quemador de la plancha a “LO”.

Ajuste la la superior de llamas usando el tornillo de paso de la válvula de la siguiente manera:

Los ajustes deben ser realizados con otros dos quemadores funcionando en ajuste medio. Esto evita que se ajuste muy bajo la fi la superior de llamas, dando como resultado que esta se extinga cuando se enciendan los otros quemadores.

C. Retire las perillas para ajustar la llama. Inserte un desatornillador a través del agujero de acceso en el eje de la válvula, como se muestra.

• Abra la válvula más del ajuste original si las llamas están muy pequeñas o se agitan.

• Cierre la válvula más del ajuste original si las llamas se apagan en el quemador.

D. Realice los ajustes girando lentamente el tornillo hasta que la apariencia de la llama esté correcta.

E. Probando la estabilidad de la llama:

Prueba 1 – Gire rápidamente la perilla de “HI” a “LO”. Si la fila superior de llamas se apaga en este ajuste, aumente el tamaño de la llama y pruebe de nuevo.

Prueba 2 – Con el quemador en “LO”, abra y cierre la pueta del gabinete debajo de la plancha. Si la llama se apaga debido a la corriente de aire creada por el movimiento de la puerta, aumente la altura de la llama y pruebe de nuevo. NOTA: Cuando el quemador está en el ajuste “SIM”, se apagará la fila superior de llamas.

F. Vuelva a revisar la llama:

Después de realizar los ajustes, apague todos los quemadores. Encienda cada quemador individualmente. Observe la llama en la posición “HI”. Gire la perilla al ajuste más bajo y asegúrese de que disminuya el tamaño de la llama mietras gira la perilla hacia la izquierda. Una vez que termine la conversión y la revisión está bien, llene la etiqueta de conversión e incluya su nombre, organización y la fecha en que fue realizada. Coloque la etiqueta cerca de la abertura de la entrada de gas de la plancha para informarle a los demás que el aparato está convertido. Si lo convierte de nuevo al gas original, por favor retire la etiqueta de manera que los demás estén informados de que el aparato está ajustado para usar el gas original.

3

CAMBIE LOS ORIFICIOS

DEL QUEMADOR (continuación)

IMPORTANTE: Los orifi cios deben ubicarse exactamente como se muestra. Para la ubicación correcta lea y observe cuidadosamente la etiqueta de cada ori ficio.

C. Instale los ori ficios adecuados en las ubicaciones exactas, como se muestra en la ilustración de arriba. D. Regrese los ori ficios de gas natural a la abrazadera

y vuelva a unir la abrazadera y la hoja de instrucciones al regulador de presión usando el tornillo retirado previamente.

E. Coloque las bases, cabezas, tapas y parrillas superiores del quemador.

2

ORIFICIOS DE COCIMIENTO LENTO ORIFICIOS PRINCIPALES Los 34SL y los 51SN no son para los cuatro quemadores.

Referencias

Documento similar

Una vía intermedia sería la aplicabilidad teórica a otros tipos de suministros (¿con regularidad?), de determinadas normas del Regla- mento, especialmente las dedicadas a regular

En el material didáctico que se ofrece en este Proyecto Fin de Grado, como Actividades Prácticas, no se ha considerado cálculo de las instalaciones de

Las tuberías de gas subterráneas deben instalarse con un recorrido lo más rectilíneo posible dejando como mínimo 0,40 m de distancia horizontal desde cualquier estructura subterránea

El precio con intervención (líneas café obscuro y café claro) muestran el precio promedio a nivel nacional calculado con base en los precios reportados diariamente por

[r]

 Una vez instalado el electrodoméstico, el interruptor de energía o el enchufe debe estar siempre en una posición accesible NOTA: para las conexiones a la fuente de energía

Las variables de análisis expuestas serán la evolución de la producción y consumo de gas natural a nivel mundial, evolución de la producción de gas natural en estados Unidos,

Por esta situación para cumplir las especificaciones técnicas de calidad del gas, en el punto 3.6 de este capítulo, se busca cumplir con estas especificaciones en las plantas
