Plan de proyecto para el diseño e implementación de una red de voz y datos para el Banco Nacional

Texto completo

(1)PLAN DE PROYECTO PARA EL DISEÑO E IMPLEMENTACIÓN DE UNA RED DE VOZ Y DATOS PARA EL BANCO NACIONAL. GISELLY XIMENA RODRIGUEZ FABIAN GARAY SEBASTIAN GOMEZ WILSON FORERO. UNIVERSIDAD SANTO TOMAS ESPECIALIZACION EN GERENCIA DE PROYECTOS EN INGENERIA DE TELECOMUNICACIONES PROYECTO DIRIGIDO 2014.

(2) INTRODUCCION ................................................................................................................................... 5 ¿QUIENES SOMOS? ............................................................................................................................. 6 MISIÓN ................................................................................................................................................ 6 VISIÓN ................................................................................................................................................. 7 DISEÑO DE LA SOLUCIÓN .................................................................................................................... 7 1. GESTIÓN DE ALCANCE DEL PROYECTO .......................................................................................... 14 a. Inicio del proyecto ......................................................................................................................... 14 Acta de constitución y aprobación del proyecto....................................................................... 14 b. Fases del Proyecto ........................................................................................................................ 14 Fase de Planeación: ................................................................................................................... 14 Fase de Implementación: .......................................................................................................... 15 Fase Pruebas y cierre: ............................................................................................................... 15 c. Alcance total del proyecto ............................................................................................................. 16 d. Definición de entregables del Proyecto ........................................................................................ 17 e. Esquema Desglose de Trabajo ...................................................................................................... 20 2. Gestión del tiempo del proyecto................................................................................................... 21 a.. Definición de Actividades y Responsabilidades ........................................................................ 21. b.. Definir las secuencias de actividades ........................................................................................ 34. c.. Estimación Recursos Humanos y Físicos ................................................................................... 35. d.. Definir la duración de las actividades ....................................................................................... 45. e.. Cronograma General del Proyecto ............................................................................................ 46. f.. Cronograma Detallado por Fases .............................................................................................. 47. g.. Definición y análisis de rutas críticas......................................................................................... 51. h.. Análisis de holguras ................................................................................................................... 54. i.. Definición de metodología para el control del cronograma ..................................................... 54. 3. GESTIÓN DE COSTOS DEL PROYECTO ............................................................................................ 57.

(3) a.. Estimación de costos del proyecto (inversión y operación)...................................................... 57. b.. Determinación del Presupuesto ................................................................................................ 69. c.. Modelo de negocio (AIU) .......................................................................................................... 72. 4. Gestión de calidad del proyecto.................................................................................................... 73 a.. Planificación de la calidad ......................................................................................................... 73. b.. Manejo de Indicadores de Gestión ........................................................................................... 74. c.. Acuerdos de Nivel de Servicio (Disponibilidades y Tiempo de Atención) ................................. 81. d.. Herramientas de Gestión para medición de ANS...................................................................... 86. 5. Gestión de recursos humanos del proyecto ................................................................................. 89 a.. Organigrama de la compañía .................................................................................................... 89. b.. Organigrama interno del proyecto............................................................................................ 91. c.. Organigrama externo del proyecto (cliente-proveedores) ....................................................... 91. d.. Metodología utilizada para la adquisición del equipo de trabajo del proyecto ....................... 92. e.. Definición del plan salarial para el equipo de trabajo asociado al proyecto ............................ 93. f.. Matriz de responsabilidades y cargas de trabajo por equipos o personas. .............................. 93. g.. Matriz de interrelaciones ........................................................................................................ 100. h.. Formatos de Roles y perfiles para los principales cargos y metodología de evaluación. ....... 100 Metodología de Evaluación ..................................................................................................... 107. 6. Gestión de comunicaciones del proyecto ................................................................................... 108 a.. Manejo de documentación interna y externa del proyecto ................................................... 108. b.. Herramientas para seguimiento ............................................................................................. 110 c.. Metodología para informes de Gestión ............................................................................. 111. 7. Gestión de riesgos del proyecto .................................................................................................. 113 a. Identificación y definición de Riesgos ..................................................................................... 113 8. Gestión de compras del proyecto ............................................................................................... 122 a. Planificación De Compras y Adquisiciones .............................................................................. 122.

(4) b. Planificación De Contratos ...................................................................................................... 123 c. Asignación De Contratos ......................................................................................................... 123 d.. Administración De Contratos ............................................................................................. 124. 9. Gestión de integración del proyecto ........................................................................................... 126 a.. Plan De Gestión Del Proyecto Reuniones y Actas De Seguimiento ................................... 126. b.. Plan Para El Manejo Del Control Integrado De Cambios ................................................... 128 . Análisis De Ejecución Del Proyecto (Línea Base Vs. Línea Real Ejecutada ..................... 128. . Control De Costos Del Proyecto En Ejecución. Análisis Del Valor Ganado .................... 128. . Seguimiento y Control De Riesgos ................................................................................. 129. c.. Informe Final de Calidad del proyecto ............................................................................... 130. d.. Cierre Total Del Proyecto-Entregables ............................................................................... 130 Actas De Cierre ........................................................................................................................ 130 Finalización Del Contrato o Contratos Asociados Al Proyecto...................................... 130 Ddocumentación Final Del Proyecto ....................................................................................... 131 Lecciones Aprendidas .............................................................................................................. 131 Bibliografía .............................................................................................................................. 132. ANEXOS ........................................................................................................................................... 134 Anexo1. Acta de constitución de proyectos ................................................................................... 134 Anexo2. Formato Acta Entregables................................................................................................. 134 Anexo3. Formato Acta Reunión ...................................................................................................... 134 Anexo4. Formato Solicitud Recurso Almacén ................................................................................. 134 Anexo5. Formato Solicitud Recursos Humanos .............................................................................. 134 Anexo7. Formato Solicitud Control de Cambios ............................................................................. 134 Anexo6. Formato Aprobación - Denegación Control de Cambios .................................................. 134.

(5) INTRODUCCION En el presente proyecto se describe el diseño e implementación de una red de comunicaciones para la identidad financiera, BANCO NACIONAL, que une sus redes de voz y datos, garantizando la seguridad de la información en las operaciones realizadas entre las sucursales de Cali, Medellín, Manizales, Leticia y su sede principal en Bogotá,. Figura #1 Ubicación Fisica de las sucursales. 5.

(6) ¿QUIENES SOMOS? ELECTRONOC es una compañía especializada en soluciones globales basadas en el diseño, instalación, operación y mantenimiento de sistemas en comunicaciones para la transmisión, recepción de voz y datos, enfocando a nuestros clientes al mejoramiento de su eficiencia e imagen. Se constituye como empresa en Junio del 2013 con el objetivo de brindar soluciones integrales de alta calidad, con productos confiables basados en los mayores niveles de tecnología en la rama de las telecomunicaciones, apoyados en trabajo, integridad, profesionalismo, honestidad y lealtad de nuestros colaboradores. Desde su fundación ELECTRONOC ha desarrollado una sólida experiencia con la participación de proyectos de Telecomunicaciones consolidando un importante grupo de clientes satisfechos, que nos permite entablar relaciones comerciales con otras empresas de alta competitividad en la rama de las Telecomunicaciones La actividad de como:. ELECTRONOC se centra en varias líneas de negocios tales. 1. Telefonía Digital y VoIP. 2. Servicios de Consultoría, formación, mantenimiento de equipos de telecomunicaciones. 3. Servidores y componentes de red. 4. Consultoría técnica para infraestructuras de red y telecomunicaciones. 5. Formación básica, media, avanzada, y a medida. 6. Servidores corporativos. 7. Componentes de Red (Routers, Firewall, Balanceadores, Switchs...) 8. Integración, uso y configuración de aplicaciones para soluciones.. MISIÓN Posicionarnos como la empresa líder en la prestación de soluciones integrales para garantizar a nuestros clientes la plena operatividad de sus servicios, optimizando el ahorro y utilización de los recursos naturales, enmarcado en un ambiente de competitividad legal y respetosa.. 6.

(7) VISIÓN Ser una de las empresas más reconocidas para el año 2015 a nivel nacional en el servicio IT, ofreciendo soluciones de alta calidad a las necesidades de nuestros clientes.. DISEÑO DE LA SOLUCIÓN 1. ¿Qué tipo de última(s) milla(s) instalaría en cada una de las ciudades para cumplir con los requerimientos? Indique tecnologías, medios, interfaces hacia usuario e interfaces hacia red. En caso de enlaces de radio, indique posibles frecuencias de operación. ¿Tener en cuenta la disponibilidad que se requiere en la red?. Las últimas millas para las ciudades de Bogotá, Cali, Medellín, Manizales, Leticia se realizaran de la siguiente forma: CIUDAD Bogotá Cali Medellín Manizales Leticia. ENLACE Principal Principal Principal Principal Principal. MEDIO fibra fibra fibra fibra fibra. TECNOLOGIA GPON GPON GPON GPON GPON. Tabla 1 Última milla Principal. CIUDAD Bogotá Cali. ENLACE Back-Up Back-Up. MEDIO cobre cobre. TECNOLOGIA ADSL ADSL. Medellín. Back-Up. cobre. ADSL. Manizales. Back-Up. cobre. ADSL. Leticia. Back-Up. cobre. ADSL. Tabla 2 Última milla Back. 7.

(8) 2. ¿Qué tipo de equipos CPE utilizaría por ciudad (marcas, referencias e interfaces). ¿Recuerde que debe cumplir con los requerimientos hacia la WAN, LAN y la parte telefónica? Para las ciudades de Bogotá, Manizales, Medellín, Cali, Leticia se utilizara como última milla los siguientes equipos HDSL HUAWEI EUDEMON E-X2, GPON CISCO ME 4601 se utilizaran las interfaces ADSL2, Fast Ethernet en el equipo Huawei ADSL2, para el equipo CISCO ME 4601 GPON interfaces GPON y Giga Ethernet .Se utilizaran switch Cisco Catalyst 2960S-48LPD- y Cisco Catalyst 2960S-24PD-L para la red LAN de datos y telefonía IP. 3. Escoja la mejor opción para la implementación de la red y haga una ingeniería en detalle a nivel WAN e interconexión a PBX. Si opta por Frame Relay o ATM, defina dentro de la ingeniería DLCI´s, VPI´s, VCI´s, si desea implementarla sobre redes Metro y MPLS puros defina las VPN´s a implementar y las VLAN, VRF´s. En los siguientes diagramas se especifica la ingeniería de detalle del proyecto que da respuesta a la solución final. . Diagrama de red. RED WAN.pdf. . Diagrama red LAN de datos y telefonía: Se adjunta diagrama general para las regionales Cali, Medellín, Manizales, Leticia utilizado por ELECTRONOC según la cantidad de host y líneas telefónicas IP se aumentaran los puntos telefónicos para que el cliente conecte su equipo telefónico, (equipo telefónico no incluido en el proyecto) y la cantidad de puntos de red para que coloque su respectivo equipo de cómputo del cliente (equipo de cómputo no se suministra al cliente.. RED LAN DATOS ELECTRONOC REGIONALES.pdf. . Diagrama red LAN Datos y telefonía Bogotá debido a que en esta sede por ser principal y ser más robusta, tiene más switch. RED LAN DATOS ELECTRONOC BOGOTA.pdf. 8.

(9) 4. Asigne un direccionamiento IP para los CPE a nivel WAN clase C con su máscara. REGIONAL BOGOTA MEDELLIN MANIZALES CALI LETICIA. IP WAN 172.31.239.225 / 29 172.31.239.226 / 29 172.31.239.227 / 29 172.31.239.228 / 29 172.31.239.229/ 29 Tabla 3 Direccionamiento IP Clase C. 5. Asigne un direccionamiento IP para los CPE a nivel LAN clase A con su máscara. “Haga subneting, solo se debe tener una red LAN a nivel nacional”, “Bogotá deberá tener direccionamiento para 124 computadores mínimo, las demás sedes deberá tener direccionamiento para 12 computadores como mínimo”.. REGIONAL. IP WAN. BOGOTA. 10.1.1.128/ 25. MEDELLIN. 10.1.1.16/ 28. MANIZALES. 10.1.1.32/ 28. CALI. 10.1.1.48/ 28. LETICIA. 10.1.1.64/ 28. Tabla 4 Direccionamiento IP Clase A 9.

(10) 6. Defina el cableado estructurado y la red LAN y energía de la solución.. El cliente entregara energía regulada con puesta a Tierra a 120 V AC en cada uno de los sitios Bogotá, Cali, Manizales, Medellín, Leticia. Esta Energía se distribuirá en el cuarto de equipos, el cliente debido a sus otros equipos de cómputo que tiene en el cuarto de equipos el cliente suministrara desde este tablero energía a -48 V DC para los equipos que requieran esta alimentación como:   . CISCO ME 4601 GPON Cisco Catalyst 2960S-48LPD Cisco Catalyst 2960S-24PD-L. La energía se entregara en un tablero de distribución a ELECTRONOC desde ahí se realizara el cableado a los diferentes oficinas, áreas comunes en donde se colocaran tres puntos de energía en cada oficina y área común de Cali, Manizales, Medellín, Leticia según la norma RETIE. El cliente proporciona el siguiente diagrama, el cual aplica para las ciudades descritas. Se realiza la ruta del cableado de energía que de la siguiente manera:. Figura #2 Diagrama Cableado Energía. En Bogotá el área del sitio es más amplia que en el resto de regionales. El cliente suministra el siguiente diagrama donde se especifica la ruta del cableado: 10.

(11) Figura #3 Diagrama Cableado Energía Bogotá. El cableado de la red LAN se realizara desde el cuarto de equipos, a las oficinas. En cada sitio el cliente solicita 5 puntos de datos cableados de línea azul, 5 puntos de datos de voz cableado línea roja en cada oficina. El cableado de la red LAN, se realizara de la siguiente forma para las ciudades de Cali, Medellín, Manizales, Leticia:. 11.

(12) Figura #4 Diagrama Cableado Red LAN. En Bogotá por ser más robusta, la red LAN se colocaran 13 puntos de datos en cada oficina cableado línea azul, 13 puntos de datos de voz en cada oficina cableado línea roja por solicitud del cliente.. El cableado se realizara de la siguiente forma: 12.

(13) Figura #5 Diagrama Cableado Red LAN Bogotá. RED WAN.pdf. RED LAN DATOS RED LAN DATOS ELECTRONOC REGIONALES.pdf ELECTRONOC BOGOTA.pdf. 13.

(14) 1. GESTIÓN DE ALCANCE DEL PROYECTO. a. Inicio del proyecto Acta de constitución y aprobación del proyecto. ACTA DE CONSTITUCION PROYECTO BANCO NACIONAL.doc. b. Fases del Proyecto Fase de Planeación:. En esta fase realizamos todos los procesos de planeación (estudios de factibilidad y presupuesto) se realizara el diseño requerido de la solución, emitiéndose los planos de la topología de red, especificaciones técnicas de los equipos a instalar, tecnología que soportara el diseño de la solución final, cotizaciones de los distintos proveedores que permitirán la compra de equipos (cpes) cumpliendo así con las requerimientos del proyecto. Entregables:     . Diagrama preliminar de red Distribución de equipos Diagrama de Cableado estructurado y asignación de IP Plan de trabajo Acta de entrega de equipos a satisfacción del cliente 14.

(15) Fase de Implementación:. Esta fase tiene como fin la instalación y configuración de los equipos que darán respuesta a la solución final, iniciaremos con la movilización a los lugares donde se requiere el servicio solicitado (Leticia-Bogotá-CaliMedellín-Manizales) posterior a ello y realizando una revisión exhaustiva del plano de red y de los requerimientos establecidos se realiza la compra de los equipos y materiales requeridos para la implementación. Una vez se realiza la compra, se iniciara la instalación y configuración de los equipos de la siguiente forma:(según cronograma). Entregables:    . Diagrama arquitectónico y localización de equipos Acta satisfacción Obras civiles, cableado acometidas y redes Acta entrega revisión indicadores de calidad instalación Acta entrega satisfacción instalaciones. Fase Pruebas y cierre:. Esta fase de cierre inicia al momento de finalizar el proyecto, o cuando está por terminar, antes de expedirse el acta de cierre, dado que se realizan pruebas periódicas que permiten medir y establecer el cumplimiento de los requerimientos del proyecto (velocidades, tecnologías, equipos) en los canales de voz y datos implementados. Se realiza el entrenamiento del personal en el uso y ajuste de los equipos instalados y se da inicio al acompañamiento y garantía lo cual tendrá una duración de seis meses. Entregables:   . Acta pruebas funcionales realizadas al cliente Acta satisfacción Cierre Banco Nacional Manuales de Instalación y configuración HW y SF. 15.

(16) c. Alcance total del proyecto A continuación se describe los aspectos que incluye la solución.. El Proyecto Incluye: Canales de comunicación para interconexiones Cali/Bogotá con un ancho de banda de 8M Canales de comunicación para interconexiones Medellín/Bogotá con un ancho de banda de 4M Canales de comunicación para interconexiones Manizales/Bogotá con un ancho de banda de 2M Canales de comunicación para interconexiones Leticia/Bogotá con un ancho de banda de 1M Instalación y puesta en servicio de 12 CPE Internet Centralizado en Bogotá Interconexión de voz a través de conmutadores telefónicos ip en las sucursales con cuatro canales de voz y 16 canales de voz para Cali Asignación de direccionamiento IP para los CPE a nivel WAN clase C con su máscara. Direccionamiento IP para los CPE a nivel LAN clase A con su máscara Subneting, solo se debe tener una red LAN a nivel nacional En Bogotá se deberá tener direccionamiento para 124 computadores mínimo, las demás sedes deberá tener direccionamiento para 12 computadores como mínimo Implementación de la acometida eléctrica en las cuatros ciudades solicitadas para la puesta en servicio de la solución Implementación del cableado estructurado en las cuatros ciudades solicitadas para la puesta en servicio de la solución Se le entregara una infraestructura con disponibilidad de 99.9% en todas las sucursales descritas. Entrega de enlaces de última Milla en tecnología la principal de fibra y la redundante de cobre para las cinco sedes Bogotá, Cali, Medellín Manizales y Leticia. Para la sede de Leticia el transporte se realizara al core de la compañía por tecnología satelital VSAT y SPSC. 16.

(17) El Proyecto Incluye: Administración del servicio.. A continuación se describe los aspectos que no incluye la solución.. El Proyecto no Incluye: Cualquier otro requerimiento del cliente tendrá un costo. Instalación y configuración de equipos del cliente como computadores impresoras tabletas, equipos móviles Cualquier otro requerimiento no contemplado dentro de la propuesta no se tendrá en cuenta y no se ejecutara. La instalación y configuración de Servidores No incluye los equipos telefónicos de las extensiones No incluye equipos de cómputo de mesa ni portátiles para los puntos de red a instalar. d. Definicion de entregables del Proyecto Fase Planeación:. ENTREGABLE Diagrama preliminar de red. DESCRIPCION. Se muestra el diseño de la red a implementar especificando la distribución de los equipos y tecnología a utilizar que da CRQ 000000002 BANCO NACIONAL- BANCO NACIONAL- TOPOLOGIA RED WAN.docrespuesta a la solución final.. Mapa Distribución de equipos Se muestra la ubicación en la infraestructura física del Cliente. CRQ 000000005 BANCO NACIONAL- PLANO DISTRIBUCION EQUIPOS (CALI, MANIZALEZ, MEDELLIN, LETICIA).doc. Se muestra el diseño de la red de Diagrama de Cableado estructurado y cableado estructurado a Eléctrico implementar especificando la 17.

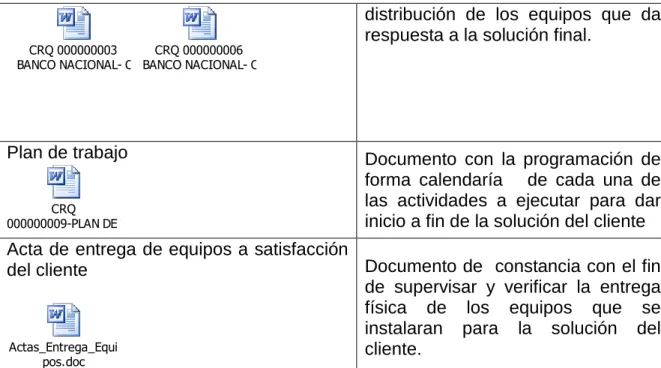

(18) distribución de los equipos que da respuesta a la solución final.. CRQ 000000003 CRQ 000000006 BANCO NACIONAL- CABLEADO BANCO NACIONALCABLEADO ESTRUCTURADO (CALI, (CALI,ELECTRICO MANIZALEZ, MANIZALEZ, MEDELLIN, LETICIA).doc MEDELLIN, LETICIA).doc. Plan de trabajo. Documento con la programación de forma calendaría de cada una de las actividades a ejecutar para dar inicio a fin de la solución del cliente. CRQ 000000009-PLAN DE TRABAJO.doc. Acta de entrega de equipos a satisfacción Documento de constancia con el fin del cliente de supervisar y verificar la entrega física de los equipos que se instalaran para la solución del Actas_Entrega_Equi cliente. pos.doc. Tabla #5 Entregables Fase Planeación. Fase Implementación:. ENTREGABLE Diagrama arquitectónico y localización de equipos. DESCRIPCION Se mostraran los planos arquitectónicos de las sedes donde se especifica la ubicación de los equipos a instalar.. CRQ 000000005 BANCO NACIONAL- PLANO DISTRIBUCION EQUIPOS (CALI, MANIZALEZ, MEDELLIN, LETICIA).doc. Acta satisfacción Obras civiles, cableado acometidas y redes Actas_ObrasCiviles_ Cableado.doc. Acta entrega indicadores de instalación. Documento de constancia con el fin de supervisar y verificar la entrega física de las Adecuaciones civiles, cableado estructurado y cableado eléctrico.. revisión Se mostraran como constancia de la correcta calidad certificación de los puntos de red y puntos de acometida eléctrica, velocidades solicitadas. 18.

(19) Actas_Entrega_Indi_ Calidad.doc. Acta entrega satisfacción instalaciones Actas_Entrega_Insta laciones.doc. Acta satisfacción pruebas realizadas Actas_Pruebas_Reali zadas.doc. Documento de constancia con el fin de supervisar y verificar la entrega de la solución técnica en cada una de las sedes donde se requiere la implementación.. Documento de constancia con el fin de supervisar y verificar las pruebas realizadas para mostrar la correcta operación de cada uno de los CPE instalados en cada una de las sedes.. Tabla #6 Entregables Fase Implementación. Fase Pruebas y Cierre ENTREGABLE Acta satisfacción Proyecto Banco Nacional. DESCRIPCION Documento de constancia con el fin de supervisar y verificar la entrega completa de la implementación de la solución con los requerimientos solicitados por el cliente.. ACTA DE CIERRE DEL PROYECTO BANCO NACIONAL.doc. Manuales de instalación y configuración del HW Y SF. Documentos que describen la instalación y configuración de los equipos a entregar.. Manual_Especificacin Manual_Especificacio es_SW CISCO 24P.pdf nes _TDA100D.pdf. Tabla #7 Entregables Fase Pruebas y Cierre. 19.

(20) e. Esquema Desglose de Trabajo PROYECTO BANCO NACIONAL. PLANEACION. ING CONCEPTUAL. IMPLEMENTACION. CALI. MEDELLIN. MANIZALES. PRUEBAS Y CIERRE. BOGOTA. LETICIA. ING BASICA. ADECUACION. ADECUACION. ADECUACION. ADECUACION. ADECUACION. ING DETALLE. MONTAJE. MONTAJE. MONTAJE. MONCTAJE. MONTAJE. ARRANQUE. ARRANQUE. ARRANQUE. ARRAQNUE. ARRNQUE. Figura #6 EDT(Estructura Desglose de Trabajo). 20. PUESTA EN SERVICIO. POSTIMPLEMENTACION.

(21) 2. Gestión del tiempo del proyecto. a. Definicion de Actividades y Responsabilidades. ID. NOM_ACTIVIDAD 1. 1.1 1.1.1. DESCRIPCIÓN. PROYECTO BANCO NACIONAL PLANEACIÓN Ing. Conceptual. 1.1.1.1. Cálculos preliminares, cuantificación y dimensionamiento. 1.1.1.2. Previsión para ampliaciones futuras.. 1.1.1.3. Análisis de Riesgos. RESPONSABLE Gerente Operaciones Gerente Planeación Gerente Planeación. Se realiza el análisis, de todo lo que implica el requerimiento realizado por el cliente, se manejan temas como el alcance, recursos humanos externos e internos, calidad, costos El diseño realizado no tendrá inconvenientes con ampliaciones futuras por parte de la organización y será compatible con otras tecnologías a usar Se aumenta la probabilidad y el impacto de los eventos positivos y disminuir probabilidad y eventos de los negativos. 21. Supervisor Ing. Conceptual. Supervisor Ing. Conceptual. Supervisor Ing. Conceptual.

(22) 1.1.1.4. Diagrama preliminar de red, distribución de equipos, cronograma. 1.1.2. Ing. Básica. 1.1.2.1. Especificaciones de Hardware y Software. 1.1.2.2. Especificaciones equipos Mayores Definitivos. 1.1.2.3. Interconexiones. 1.1.2.4. Diagrama de Flujo, cableado estructurado, plan de trabajo. 1.1.3. Ing. De Detalle. 1.1.3.1. Especificaciones técnicas de equipos y materiales. 1.1.3.2. Especificaciones funcionales HW y SW. 1.1.3.3. Dimensionamiento Cableado Estructurado, Instalaciones Eléctricas. Plano de la red a implementar indicando como estarán distribuidos los equipos y dispositivos en unos tiempos planeados a realizar. Gerente Planeación, Supervisor Ing. Conceptual. Gerente Planeación Se evaluaran las opciones que brinda el mercado según requerimiento del cliente Se escogen y definen las adquisiciones, para el desarrollo del proyecto Conexiones lógicas entre CPE´s y equipos como routers y switches Revisar las posibles opciones que se tienen para diseño y distribución del cableado estructurado y tiempos para realizarlo. Supervisor Ing. Básica. Supervisor Ing. Básica. Supervisor Ing. Básica. Gerente Planeación. Gerente Planeación Se le indica al cliente los equipos escogidos informando sus características técnicas de a nivel LAN y WAN descripción acerca de cómo será el comportamiento del sistema a nivel de detalle, Se evaluara los recursos humanos y materiales para la implementación de esta actividad 22. Supervisor Ing. Detalle. Supervisor Ing. Detalle. Supervisor Ing. Detalle.

(23) 1.1.3.4. Planos de detalle de las instalaciones. 1.1.3.5. Firma ACTA CONSTITUCION. 1.1.3.6. Las condiciones del despacho. 1.1.3.7. Recepción Equipos. 1.1.3.8. Acta entrega equipos a satisfacción del cliente. 1.2. IMPLEMENTACIÓN. 1.2.1. Cali. 1.2.1.1. Adecuación. 1.2.1.1.1. Adecuación Física. 1.2.1.1.2. Construcción Piso Falso. 1.2.1.1.3. Cableado Estructurado Acometida Eléctrica. Por medio del plano se visualizara la distribución del cableado estructurado y eléctrico que se empleara en la organización del cliente Reunión entre los Gerentes de las 2 partes para verificar la documentación que implica el acta y así ser firmada Es la Gestión de envió de equipos, en las instalaciones del cliente Definido el espacio donde entregarlos, de acuerdo a la fecha indicada se realizara la entrega En este documento el cliente indica que lo entregado es lo correcto. Supervisor Ing. Detalle. Gerente Planeación, Gerente Operaciones. Supervisor Ing. Detalle. Jefe Implementación, Supervisor Ing. Detalle. Gerente Planeación Gerente Implementación Jefe Implementación Supervisor Implementación Cali. Se adecuara el lugar para poder realizar la instalación de lo que implica la red final del cliente Se requiere para acomodar estéticamente el cableado estructurado Permite la energización de los equipos que funcionan con voltaje alterno y directo 23. Supervisor Implementación Cali. Supervisor Implementación Cali. Supervisor Implementación Cali.

(24) 1.2.1.1.4. Diagrama arquitectónico y localización de equipos. 1.2.1.1.5. Acta satisfacción Obras civiles, cableado acometidas y redes. 1.2.1.2. Montaje. 1.2.1.2.1. Instalación de Rack. 1.2.1.2.2. Instalación de CPE HUAWEI y switch. 1.2.1.2.3. Acta entrega revisión indicadores de calidad instalación. 1.2.1.2.4. Acta entrega satisfacción instalaciones. 1.2.1.3. Arranque. 1.2.1.3.1. Mediciones de Voltaje, Corriente Puesta a tierra del site. 1.2.1.3.2 1.2.1.3.3 1.2.1.3.4. Energización del Rack Energización de CPE HUAWEI Y SWITCH Configuraciones iniciales de los. Necesario para saber dónde ubicar los puntos eléctricos y de datos Reunión entre los responsables de cada grupo de esta fase, el cliente estará de acuerdo con lo entregado y firmara el documento entregado. Gerente Implementación. Gerente Implementación. Supervisor Implementación Cali Instalación del dispositivo en el espacio adecuado instalación de equipos mencionados Basándose en este formato garantiza el buen funcionamiento de los dispositivos Reunión entre los responsables de cada grupo de esta fase, el cliente estará de acuerdo con lo entregado y firmara el documento entregado. Supervisor Implementación Cali Supervisor Implementación Cali Gerente Implementación. Gerente Implementación. Supervisor Implementación Cali Se realizan las mediciones con las herramientas indicadas en los puntos eléctricos instalados Encendido de este equipo. Supervisor Implementación Cali. Supervisor Implementación Cali. Encendido de este equipo. Supervisor Implementación Cali. Configuración lógica para el. Supervisor Implementación Cali. 24.

(25) CPE´s, switch. 1.2.1.3.5. Revisión Final funcionamiento red WAN, local, pruebas de CPE´s y switch.. 1.2.1.3.6. Pruebas realizadas al cliente para entrega.. 1.2.1.3.7. Acta satisfacción pruebas realizadas. 1.2.2. Medellín. 1.2.2.1. Adecuación. 1.2.2.1.1. Adecuación Física. 1.2.2.1.2. Construcción Piso Falso. 1.2.2.1.3. Cableado Estructurado Acometida Eléctrica. 1.2.2.1.4. Diagrama arquitectónico y localización de equipos. funcionamiento de los equipos Poner en funcionamiento la red de datos realizando diversas pruebas entre niveles Basándose en este formato garantiza el buen funcionamiento de los dispositivos y de la red de datos Reunión entre los responsables de cada grupo de esta fase, el cliente estará desacuerdo con lo entregado y firmara el documento entregado. Supervisor Implementación Cali. Gerente Implementación. Gerente Implementación. Jefe Implementación Supervisor Implementación Medellín Se adecuara el lugar para poder realizar la instalación de lo que implica la red final del cliente Se requiere para acomodar estéticamente el cableado estructurado Permite la energización de los equipos que funcionan con voltaje alterno y directo Necesario para saber dónde ubicar los puntos eléctricos y de datos. 25. Supervisor Implementación Medellín. Supervisor Implementación Medellín. Supervisor Implementación Medellín. Gerente Implementación.

(26) 1.2.2.1.5. Acta satisfacción Obras civiles, cableado acometidas y redes. 1.2.2.2. Montaje. 1.2.2.2.1. Instalación de Rack. 1.2.2.2.2. Instalación de CPE HUAWEI y switch. 1.2.2.2.3. Acta entrega revisión indicadores de calidad instalación Acta entrega satisfacción instalaciones. 1.2.2.2.4. 1.2.2.3. Arranque. 1.2.2.3.1. Mediciones de Voltaje, Corriente Puesta a tierra del site. 1.2.2.3.2. Energización del Rack. 1.2.2.3.3. Energización de CPE HUAWEI , SATELITAL Y SWITCH Configuraciones iniciales de los. 1.2.2.3.4. Reunión entre los responsables de cada grupo de esta fase, el cliente estará de acuerdo con lo entregado y firmara el documento entregado. Instalación del dispositivo en el espacio adecuado instalación de equipos mencionados Basándose en este formato garantiza el buen funcionamiento de los dispositivos Reunión entre los responsables de cada grupo de esta fase, el cliente estará de acuerdo con lo entregado y firmara el documento entregado. Se realizan las mediciones con las herramientas indicadas en los puntos eléctricos instalados Encendido de este equipo Encendido de este equipo. Configuración lógica para el 26. Gerente Implementación. Supervisor Implementación Medellín Supervisor Implementación Medellín Supervisor Implementación Medellín Gerente Implementación. Gerente Implementación. Supervisor Implementación Medellín Supervisor Implementación Medellín. Supervisor Implementación Medellín Supervisor Implementación Medellín Supervisor Implementación.

(27) CPE´s, switch 1.2.2.3.5. Revisión Final funcionamiento red WAN, local, pruebas de CPE´s y switch.. 1.2.2.3.6. Pruebas realizadas al cliente para entrega.. 1.2.2.3.7. Acta satisfacción pruebas realizadas. 1.2.3 1.2.3.1. Manizales Adecuación. 1.2.3.1.1. Adecuación Física. 1.2.3.1.2. Construcción Piso Falso. 1.2.3.1.3. Cableado Estructurado Acometida Eléctrica. 1.2.3.1.4. Diagrama arquitectónico y localización de equipos. funcionamiento de los equipos Poner en funcionamiento la red de datos realizando diversas pruebas entre niveles Basándose en este formato garantiza el buen funcionamiento de los dispositivos y de la red de datos Reunión entre los responsables de cada grupo de esta fase, el cliente estará de acuerdo con lo entregado y firmara el documento entregado. Se adecuara el lugar para poder realizar la instalación de lo que implica la red final del cliente Se requiere para acomodar estéticamente el cableado estructurado Permite la energización de los equipos que funcionan con voltaje alterno y directo Necesario para saber dónde ubicar los puntos eléctricos y de datos. 27. Medellín Supervisor Implementación Medellín. Gerente Implementación. Gerente Implementación. Jefe Implementación Supervisor Implementación Manizales Supervisor Implementación Manizales. Supervisor Implementación Manizales. Supervisor Implementación Manizales. Gerente Implementación.

(28) 1.2.3.1.5. Acta satisfacción Obras civiles, cableado acometidas y redes. 1.2.3.2. Montaje. 1.2.3.2.1. Instalación de Rack. 1.2.3.2.2. Instalación de CPE HUAWEI y switch. 1.2.3.2.3. Acta entrega revisión indicadores de calidad instalación Acta entrega satisfacción instalaciones. 1.2.3.2.4. 1.2.3.3. Arranque. 1.2.3.3.1. Mediciones de Voltaje, Corriente Puesta a tierra del site. 1.2.3.3.2. Energización del Rack. 1.2.3.3.3. Energización de CPE HUAWEI , SATELITAL Y SWITCH Configuraciones iniciales de los. 1.2.3.3.4. Reunión entre los responsables de cada grupo de esta fase, el cliente estará de acuerdo con lo entregado y firmara el documento entregado. Instalación del dispositivo en el espacio adecuado instalación de equipos mencionados Basándose en este formato garantiza el buen funcionamiento de los dispositivos Reunión entre los responsables de cada grupo de esta fase, el cliente estará de acuerdo con lo entregado y firmara el documento entregado. Se realizan las mediciones con las herramientas indicadas en los puntos eléctricos instalados Encendido de este equipo Encendido de este equipo. Configuración lógica para el 28. Gerente Implementación. Supervisor Implementación Manizales Supervisor Implementación Manizales Supervisor Implementación Manizales Gerente Implementación. Gerente Implementación. Supervisor Implementación Manizales Supervisor Implementación Manizales. Supervisor Implementación Manizales Supervisor Implementación Manizales Supervisor Implementación.

(29) CPE´s, switch 1.2.3.3.5. Revisión Final funcionamiento red WAN, local, pruebas de CPE´s y switch. 1.2.3.3.6. Pruebas realizadas al cliente para entrega.. 1.2.3.3.7. Acta satisfacción pruebas realizadas. 1.2.4 1.2.4.1. Bogotá Adecuación. 1.2.4.1.1. Adecuación Física. 1.2.4.1.2. Construcción Piso Falso. 1.2.4.1.3. Cableado Estructurado Acometida Eléctrica. 1.2.4.1.4. Diagrama arquitectónico y localización de equipos. funcionamiento de los equipos Poner en funcionamiento la red de datos realizando diversas pruebas entre niveles Basándose en este formato garantiza el buen funcionamiento de los dispositivos y de la red de datos Reunión entre los responsables de cada grupo de esta fase, el cliente estará de acuerdo con lo entregado y firmara el documento entregado. Se adecuara el lugar para poder realizar la instalación de lo que implica la red final del cliente Se requiere para acomodar estéticamente el cableado estructurado Permite la energización de los equipos que funcionan con voltaje alterno y directo Necesario para saber dónde ubicar los puntos eléctricos y de datos. 29. Manizales Supervisor Implementación Manizales. Gerente Implementación. Gerente Implementación. Jefe Implementación Supervisor Implementación Bogotá Supervisor Implementación Bogotá. Supervisor Implementación Bogotá. Supervisor Implementación Bogotá. Gerente Implementación.

(30) 1.2.4.1.5. Acta satisfacción Obras civiles, cableado acometidas y redes. 1.2.4.2. Montaje. 1.2.4.2.1. Instalación de Rack. 1.2.4.2.2. Instalación de CPE HUAWEI, y switch. 1.2.4.2.3. Instalación CPE. 1.2.4.2.4. Acta entrega revisión indicadores de calidad instalación. 1.2.4.2.5. Acta entrega satisfacción instalaciones Arranque. 1.2.4.3. 1.2.4.3.1. 1.2.4.3.2. 1.2.4.3.3. Reunión entre los responsables de cada grupo de esta fase, el cliente estará de acuerdo con lo entregado y firmara el documento entregado. Instalación del dispositivo en el espacio adecuado instalación de equipos mencionados Basándose en este formato garantiza el buen funcionamiento de los dispositivos Reunión entre los responsables de cada grupo de esta fase, el cliente estará de acuerdo con lo entregado y firmara el documento entregado. Mediciones de Voltaje, Corriente Puesta a tierra del site Energización del Rack. Encendido de este equipo. Energización de CPE HUAWEI , Y SWITCH. Configuración lógica para el funcionamiento de los equipos. Encendido de este equipo. 30. Gerente Implementación. Supervisor Implementación Bogotá Supervisor Implementación Bogotá Supervisor Implementación Bogotá Gerente Implementación. Gerente Implementación. Supervisor Implementación Bogotá Supervisor Implementación Bogotá Supervisor Implementación Bogotá Supervisor Implementación Bogotá Supervisor Implementación Bogotá.

(31) 1.2.4.3.4. Configuraciones iniciales de los CPE´s, switch. 1.2.4.3.5. Revisión Final funcionamiento red WAN, local, pruebas de CPE´s y switch. 1.2.4.3.6. Pruebas realizadas al cliente para entrega.. 1.2.4.3.7 1.2.5 1.2.5.1. Acta satisfacción pruebas realizadas Leticia Adecuación. 1.2.5.1.1. Adecuación Física. 1.2.5.1.2. Construcción Piso Falso. 1.2.5.1.3. Cableado Estructurado Acometida Eléctrica. 1.2.5.1.4. Diagrama arquitectónico y localización de equipos Acta satisfacción Obras civiles, cableado acometidas y redes. 1.2.5.1.5. Poner en funcionamiento la red de datos realizando diversas pruebas entre niveles Basándose en este formato garantiza el buen funcionamiento de los dispositivos y de la red de datos Reunión entre los responsables de cada grupo de esta fase, el cliente estará de acuerdo con lo entregado y firmara el documento entregado. Se adecuara el lugar para poder realizar la instalación de lo que implica la red final del cliente Se requiere para acomodar estéticamente el cableado estructurado Permite la energización de los equipos que funcionan con voltaje alterno y directo Necesario para saber dónde ubicar los puntos eléctricos y de datos Reunión entre los responsables de cada grupo de esta fase, el cliente 31. Supervisor Implementación Bogotá. Gerente Implementación. Gerente Implementación. Gerente Implementación Jefe Implementación Supervisor Implementación Leticia Supervisor Implementación Leticia. Supervisor Implementación Leticia. Supervisor Implementación Leticia. Gerente Implementación. Gerente Implementación.

(32) estará de acuerdo con lo entregado y firmara el documento entregado 1.2.5.2. Montaje. 1.2.5.2.1. Instalación de Rack. 1.2.5.2.2. Instalación CPE SATELITAL. 1.2.5.2.3. Acta entrega revisión indicadores de calidad instalación Acta entrega satisfacción instalaciones. 1.2.5.2.4. 1.2.5.3. Arranque. 1.2.5.3.1. Mediciones de Voltaje, Corriente Puesta a tierra del site. 1.2.5.3.2. Energización del Rack Energización de CPE SATELITAL Y SWITCH Configuraciones iniciales de los CPE´s, switch. 1.2.5.3.3. 1.2.5.3.4. 1.2.5.3.5. Revisión Final funcionamiento red WAN, local, pruebas de CPE´s y switch. Instalación del dispositivo en el espacio adecuado instalación de equipos mencionados Basándose en este formato garantiza el buen funcionamiento de los dispositivos Reunión entre los responsables de cada grupo de esta fase, el cliente estará de acuerdo con lo entregado y firmara el documento entregado. Se realizan las mediciones con las herramientas indicadas en los puntos eléctricos instalados Encendido de este equipo Encendido de este equipo Configuración lógica para el funcionamiento de los equipos Poner en funcionamiento la red de datos realizando diversas pruebas entre niveles 32. Supervisor Implementación Leticia Supervisor Implementación Leticia Supervisor Implementación Leticia Gerente Implementación. Gerente Implementación. Supervisor Implementación Leticia Supervisor Implementación Leticia. Supervisor Implementación Leticia Supervisor Implementación Leticia Supervisor Implementación Leticia. Supervisor Implementación Leticia.

(33) 1.2.5.3.6. Pruebas realizadas al cliente para entrega.. 1.2.5.3.7. Acta satisfacción pruebas realizadas. 1.3. FASE PRUEBAS CIERRE Puesta en servicio. 1.3.1 1.3.1.1. Pruebas visualización de alarmas. 1.3.1.2. Envío - Recepción de comandos CPE´s – NOC EE. 1.3.1.3. Prueba Monitoreo del sistema. 1.3.1.4. Revisión indicadores de calidad para la puesta en servicio. 1.3.1.5. Entrega de las pruebas realizadas al cliente. 1.3.1.6. Acta satisfacción Proyecto Banco. Basándose en este formato garantiza el buen funcionamiento de los dispositivos y de la red de datos Reunión entre los responsables de cada grupo de esta fase, el cliente estará de acuerdo con lo entregado y firmara el documento entregado. las alarmas presentada por los equipos debe ser visualizada en el software de gestión Se requieren para validar el funcionamiento de la interconexión entre software y hardware Visualización de KPI y funcionamiento del sistema y uso de los sistemas de gestión Necesario para garantizar el excelente desempeño técnico y de funcionamiento de la red Reunión entre los responsables de cada grupo de esta fase, el cliente estará de acuerdo con lo entregado y firmara el documento entregado Reunión entre los responsables del 33. Gerente Implementación. Gerente Implementación. Gerente Implementación Gerente Implementación Supervisor Implementación Bogotá. Supervisor Implementación Bogotá. Supervisor Implementación Bogotá Gerente Implementación. Gerente Implementación. Gerente Implementación,.

(34) Nacional. 1.3.2 1.3.2.1. 1.3.2.2. 1.3.2.3. 1.3.2.4. Postimplementación Documentación y términos de Garantía y soporte de equipos. Alcance Documentación de visualización y significado de alarmas Manuales de instalación y configuración del HW Y SF Acta satisfacción cierre. proyecto, el cliente estará de acuerdo con lo entregado y firmara el documento entregado. Se informara que aplica y que no aplicar garantía, el tiempo y como usarla tanto para los equipos como para la red de datos Como interpretar las alarmas arrojadas por los equipos y su significado Inconvenientes presentados en los equipos, se indica cómo proceder a configurarlos Documento donde se indica el cumplimiento del requerimiento solicitado por el cliente y será firmado por los gerentes responsables de proyecto. Tabla 8 Definicion Actividades y Responsables. b. Definir las secuencias de actividades. 34. Gerente Operaciones, Gerente Planeación. Gerente Implementación Supervisor Implementación Bogotá. Supervisor Implementación Bogotá. Supervisor Implementación Bogotá. Gerente de Operaciones.

(35) Figura #7 Secuencia Actividades. c. Estimacion Recursos Humanos y Físicos ID. NOM_ACTIVIDAD. RECURSO HUMANO. RECURSO FISICO. 1. Gerente Operaciones. 1.1. PROYECTO BANCO NACIONAL PLANEACIÓN. 1.1.1. Ing. Conceptual. Gerente Planeación. 1.1.1.1. Cálculos preliminares, cuantificación y dimensionamiento Previsión para ampliaciones futuras.. Supervisor Ing. Conceptual, Grupo Ing. Conceptual. Portátil Gerente Operaciones Portátil Gerente Planeación Portátil Gerente Planeación Portátil supervisor Ing. Conceptual, Portátil Grupo Ing. Conceptual. Supervisor Ing. Conceptual, Grupo Ing. Conceptual. Portátil supervisor Ing. Conceptual, Portátil Grupo Ing. Conceptual. Análisis de Riesgos. Supervisor Ing. Conceptual, Grupo Ing.. Portátil supervisor Ing. Conceptual, Portátil. 1.1.1.2. 1.1.1.3. Gerente Planeación. 35.

(36) Conceptual. Grupo Ing. Conceptual. Diagrama preliminar de red, distribución de equipos, cronograma Ing. Básica. Gerente Planeación, Supervisor Ing. Conceptual. 1.1.2.1. Especificaciones de Hardware y Software. Supervisor Ing. Básica, Grupo Ing Básica. 1.1.2.2. Especificaciones equipos Mayores Definitivos Interconexiones. Supervisor Ing. Básica, Grupo Ing. Básica. Diagrama de Flujo, cableado estructurado, plan de trabajo Ing. De Detalle. Gerente Planeación. Portátil Gerente Planeación, Portátil supervisor Ing. Conceptual Portátil Gerente Planeación Portatil Supervisor Ing Básica, Portatil Grupo Ing Básica Portatil Supervisor Ing Básica, Portatil Grupo Ing Básica Portatil Supervisor Ing Básica, Portatil Grupo Ing Básica Portátil Gerente Planeación. Especificaciones técnicas de equipos y materiales Especificaciones funcionales HW y SW Dimensionamiento Cableado Estructurado, Instalaciones Eléctricas Planos de detalle de las instalaciones. Supervisor Ing. Detalle, Grupo Ing. Detalle. Supervisor Ing. Detalle, Grupo Ing. Detalle. Portátil Supervisor Ing. Detalle, Portátil Grupo Ing. Detalle. 1.1.3.5. Firma ACTA CONSTITUCION. Gerente Planeación, Gerente Operaciones,. 1.1.3.6. Las condiciones del despacho. Contador, Supervisor Ing. Detalle. Portátil Gerente Planeación, Portátil Gerente Operaciones Portátil Contador. 1.1.3.7. Recepción Equipos. Grupo Implementación, Supervisor Ing. Detalle. 1.1.3.8. Gerente Planeación. 1.2. Acta entrega equipos a satisfacción del cliente IMPLEMENTACIÓN. 1.2.1. Cali. Supervisor Implementación Cali. 1.1.1.4. 1.1.2. 1.1.2.3. 1.1.2.4. 1.1.3 1.1.3.1. 1.1.3.2. 1.1.3.3. 1.1.3.4. Gerente Planeación. Supervisor Ing Básica, Grupo Ing Básica. Gerente Planeación. Supervisor Ing. Detalle, Grupo Ing. Detalle Supervisor Ing. Detalle, Grupo Ing. Detalle. Gerente Implementación. 36. Portátil Gerente Planeación Portátil Supervisor Ing. Detalle, Portátil Grupo Ing. Detalle Portátil Supervisor Ing. Detalle, Portátil Grupo Ing. Detalle Portátil Supervisor Ing. Detalle, Portátil Grupo Ing. Detalle. Portátil Implementación, Portátil Supervisor Ing. Detalle Portátil Gerente Planeación Portátil Gerente Implementación Portátil Supervisor Cali.

(37) 1.2.1.1. Adecuación. 1.2.1.1.1. Adecuación Física. 1.2.1.1.2. Construcción Piso Falso. Técnicos Adecuación Cali, Supervisor Implementación Cali. 1.2.1.1.3. Cableado Estructurado Acometida Eléctrica. Técnicos Adecuación Cali, Supervisor Implementación Cali. 1.2.1.1.4. Gerente Implementación. 1.2.1.2. Diagrama arquitectónico y localización de equipos Acta satisfacción Obras civiles, cableado acometidas y redes Montaje. 1.2.1.2.1. Instalación de Rack. 1.2.1.2.2. Instalación de CPE HUAWEI y switch. 1.2.1.2.3. Acta entrega revisión indicadores de calidad instalación Acta entrega satisfacción instalaciones. 1.2.1.1.5. 1.2.1.2.4. 1.2.1.3. Arranque. 1.2.1.3.1. Mediciones de Voltaje, Corriente Puesta a tierra del site. 1.2.1.3.2. Energización del Rack. 1.2.1.3.3. Energización de CPE. Supervisor Implementación Cali Técnicos Adecuación Cali, Supervisor Implementación Cali. Portátil Supervisor Cali Caladora Implementación Cali, Portátil Supervisor Cali, Volqueta Cali, Vehículo cuadrilla Cali Caladora Implementación Cali, Portátil Supervisor Cali, Vehículo cuadrilla Cali Multímetro Implementación Cali, ,Ethernet Tester Cali, Caladora Implementación Cali, Portátil Supervisor Cali, Vehículo cuadrilla Cali Portátil Gerente Implementación. Gerente Implementación. Portátil Gerente Implementación. Supervisor Implementación Cali Grupo Montaje Arranque Cali, Supervisor Implementación Cali Grupo Montaje Arranque Cali, Supervisor Implementación Cali Gerente Implementación. Portátil Supervisor Cali. Gerente Implementación. Portátil Gerente Implementación. Supervisor Implementación Cali Grupo Montaje Arranque Cali, Supervisor Implementación Cali. Portátil Supervisor Cali. Grupo Montaje Arranque Cali, Supervisor Implementación Cali Grupo Montaje -. 37. Portátil Supervisor Cali ,Vehículo cuadrilla Cali. Portátil Supervisor Cali ,Vehículo cuadrilla Cali. Portátil Gerente Implementación. Medidor Potencia Cali, Multímetro Implementación Cali, Portátil Grupo Cali, Vehículo cuadrilla Cali, Medidor Potencia Cali, Multímetro Implementación Cali, Vehículo cuadrilla Cali, Medidor Potencia Cali,.

(38) HUAWEI Y SWITCH. Arranque Cali, Supervisor Implementación Cali Grupo Montaje Arranque Cali, Supervisor Implementación Cali. Multímetro Implementación Cali, Vehículo cuadrilla Cali, Portátil Grupo Cali, Multímetro Implementación Cali, Ethernet Tester Cali, Portátil Supervisor Cali, Vehículo cuadrilla Cali Portátil Grupo Cali, Multímetro Implementación Cali, Ethernet Tester Cali, Portátil Supervisor Cali, Vehículo cuadrilla Cali Gerente Implementación. 1.2.1.3.4. Configuraciones iniciales de los CPE´s, switch. 1.2.1.3.5. Revisión Final funcionamiento red WAN, local, pruebas de CPE´s y switch.. Grupo Montaje Arranque Cali, Supervisor Implementación Cali. 1.2.1.3.6. Pruebas realizadas al cliente para entrega. Acta satisfacción pruebas realizadas. Portátil Gerente Implementación Portátil Gerente Implementación. Gerente Implementación. 1.2.2. Medellín. Portátil Supervisor Medellín. 1.2.2.1. Adecuación. 1.2.2.1.1. Adecuación Física. 1.2.2.1.2. Construcción Piso Falso. Supervisor Implementación Medellín Supervisor Implementación Medellín Supervisor Implementación Adecuación Medellín, Vehículo cuadrilla Medellín, Volqueta Medellín Supervisor Implementación Medellín, Técnicos Adecuación Medellín. 1.2.2.1.3. Cableado Estructurado Acometida Eléctrica. Supervisor Implementación Adecuación Medellín. 1.2.2.1.4. Diagrama arquitectónico y localización de equipos. Gerente Implementación. 1.2.1.3.7. 38. Portátil Supervisor Medellín Portátil Supervisor Medellín, Vehículo cuadrilla Medellín. Portátil Supervisor Medellín, Vehículo cuadrilla Medellín, Caladora Implementación Medellín Caladora Implementación Medellín, Ethernet Tester Medellín, Medidor Potencia Medellín, Multímetro Implementación Medellín, Portátil Supervisor Medellín, Vehículo cuadrilla Medellín Portátil Gerente Implementación.

(39) 1.2.2.1.5. 1.2.2.2. Acta satisfacción Obras civiles, cableado acometidas y redes Montaje. 1.2.2.2.1. Instalación de Rack. 1.2.2.2.2. Instalación de CPE HUAWEI y switch. 1.2.2.2.3. Acta entrega revisión indicadores de calidad instalación Acta entrega satisfacción instalaciones. 1.2.2.2.4. 1.2.2.3. Arranque. 1.2.2.3.1. Mediciones de Voltaje, Corriente Puesta a tierra del site Energización del Rack. 1.2.2.3.2. 1.2.2.3.3. 1.2.2.3.4. 1.2.2.3.5. 1.2.2.3.6. 1.2.2.3.7. 1.2.3. Energización de CPE HUAWEI , SATELITAL Y SWITCH Configuraciones iniciales de los CPE´s, switch Revisión Final funcionamiento red WAN, local, pruebas de CPE´s y switch. Pruebas realizadas al cliente para entrega. Acta satisfacción pruebas realizadas Manizales. Gerente Implementación. Portátil Gerente Implementación. Supervisor Implementación Medellín Grupo Montaje Arranque Medellín, Supervisor Implementación Medellín Grupo Montaje Arranque Implementación Medellín Gerente Implementación. Portátil Supervisor Medellín. Gerente Implementación. Portátil Gerente Implementación. Supervisor Implementación Medellín Grupo Montaje Arranque Implementación Medellín Grupo Montaje Arranque Implementación Medellín Grupo Montaje Arranque Implementación Medellín Grupo Montaje Arranque Implementación Medellín Grupo Montaje Arranque Implementación Medellín Gerente Implementación. Portátil Supervisor Medellín. Gerente Implementación. Portátil Gerente Implementación. Supervisor. Portátil Supervisor. 39. Caladora Implementación Medellín, Portátil Supervisor Medellín, Vehículo cuadrilla Medellín Caladora Implementación Medellín, Portátil Supervisor cuadrilla Medellín Portátil Gerente Implementación. Medidor Potencia Implementación Supervisor cuadrilla Medellín Medidor Potencia Implementación Supervisor cuadrilla Medellín Medidor Potencia Implementación Supervisor cuadrilla Medellín Portátil Grupo Supervisor Medellín, Vehículo cuadrilla Medellín Ethernet Tester Medellín, Portátil Grupo Supervisor Medellín, Vehículo cuadrilla Medellín Portátil Gerente Implementación.

(40) Implementación Manizales Supervisor Implementación Manizales Supervisor Implementación Manizales, Técnicos Adecuación Manizales, Supervisor Implementación Manizales, Técnicos Adecuación Manizales,. 1.2.3.1. Adecuación. 1.2.3.1.1. Adecuación Física. 1.2.3.1.2. Construcción Piso Falso. 1.2.3.1.3. Cableado Estructurado Acometida Eléctrica. Supervisor Implementación Manizales, Técnicos Adecuación Manizales,. 1.2.3.1.4. Gerente Implementación. 1.2.3.2. Diagrama arquitectónico y localización de equipos Acta satisfacción Obras civiles, cableado acometidas y redes Montaje. 1.2.3.2.1. Instalación de Rack. 1.2.3.2.2. Instalación de CPE HUAWEI y switch. 1.2.3.2.3. Acta entrega revisión indicadores de calidad instalación Acta entrega satisfacción instalaciones. 1.2.3.1.5. 1.2.3.2.4. 1.2.3.3. Arranque. 1.2.3.3.1. Mediciones de Voltaje, Corriente -. Manizales Portátil Supervisor Manizales Portátil Supervisor Manizales, Vehículo cuadrilla Manizales, Volqueta Manizales Caladora Implementación Manizales, Portátil Supervisor Manizales, Vehículo cuadrilla Manizales Medidor Potencia Manizales, Multímetro Implementación Manizales, Portátil Supervisor Manizales, Vehículo cuadrilla Manizales Portátil Gerente Implementación. Gerente Implementación. Portátil Gerente Implementación. Supervisor Implementación Manizales Supervisor Implementación Manizales, Grupo Montaje - Arranque Manizales Supervisor Implementación Manizales, Grupo Montaje - Arranque Manizales Gerente Implementación. Portátil Supervisor Manizales. Gerente Implementación. Portátil Gerente Implementación. Supervisor Implementación Manizales Supervisor Implementación. Portátil Supervisor Manizales. 40. Portátil Supervisor Manizales, Vehículo cuadrilla Manizales, Caladora Implementación Manizales Portátil Supervisor Manizales, Vehículo cuadrilla Manizales, Caladora Implementación Manizales Portátil Gerente Implementación. Portátil Supervisor Manizales, Vehículo.

(41) Puesta a tierra del site. Manizales, Grupo Montaje - Arranque Manizales. 1.2.3.3.2. Energización del Rack. Supervisor Implementación Manizales, Grupo Montaje - Arranque Manizales. 1.2.3.3.3. Energización de CPE HUAWEI , SATELITAL Y SWITCH. Supervisor Implementación Manizales, Grupo Montaje - Arranque Manizales. 1.2.3.3.4. Configuraciones iniciales de los CPE´s, switch. Supervisor Implementación Manizales, Grupo Montaje - Arranque Manizales. 1.2.3.3.5. Revisión Final funcionamiento red WAN, local, pruebas de CPE´s y switch. Supervisor Implementación Manizales, Grupo Montaje - Arranque Manizales. 1.2.3.3.6. Pruebas realizadas al cliente para entrega. Acta satisfacción pruebas realizadas. Gerente Implementación. Gerente Implementación. Portátil Gerente Implementación. 1.2.4. Bogotá. 1.2.4.1. Adecuación. 1.2.4.1.1. Adecuación Física. Supervisor Implementación Bogotá Supervisor Implementación Bogotá Supervisor Implementación Bogotá, Técnicos Adecuación Bogotá. Portátil Supervisor Bogotá, Portátil Supervisor Bogotá, Portátil Supervisor Bogotá, Vehículo cuadrilla Bogotá, Volqueta Bogotá. 1.2.3.3.7. 41. cuadrilla Manizales, Caladora Implementación Manizales, Medidor Potencia Manizales, Multímetro Implementación Manizales Portátil Supervisor Manizales, Vehículo cuadrilla Manizales, Caladora Implementación Manizales, Medidor Potencia Manizales, Multímetro Implementación Manizales Portátil Supervisor Manizales, Vehículo cuadrilla Manizales, Caladora Implementación Manizales, Medidor Potencia Manizales, Multímetro Implementación Manizales Portátil Grupo Manizales, Ethernet Tester Vehículo cuadrilla Manizales, Multímetro Implementación Manizales, Portátil Supervisor Manizales Portátil Grupo Manizales, Ethernet Tester Vehículo cuadrilla Manizales, Multímetro Implementación Manizales, Portátil Supervisor Manizales Portátil Gerente Implementación.

(42) 1.2.4.1.2. Construcción Piso Falso. 1.2.4.1.3. Cableado Estructurado Acometida Eléctrica. 1.2.4.1.4. 1.2.4.2. Diagrama arquitectónico y localización de equipos Acta satisfacción Obras civiles, cableado acometidas y redes Montaje. 1.2.4.2.1. Instalación de Rack. 1.2.4.2.2. Instalación de CPE HUAWEI, SATELITAL y switch. 1.2.4.2.3. Instalación CPE SATELITAL. 1.2.4.2.4. Acta entrega revisión indicadores de calidad instalación. 1.2.4.2.5. 1.2.4.1.5. Supervisor Implementación Bogotá, Técnicos Adecuación Bogotá Supervisor Implementación Adecuación Bogotá. Gerente Implementación. Portátil Supervisor Bogotá, Vehículo cuadrilla Bogotá Portátil Supervisor Bogotá, Vehículo cuadrilla Bogotá, Ethernet Tester Bogotá, Medidor Potencia Bogotá, Multímetro Implementación Bogotá Portátil Gerente Implementación. Gerente Implementación. Portátil Gerente Implementación. Supervisor Implementación Bogotá Supervisor Implementación Bogotá, Grupo Montaje Arranque Bogotá Supervisor Implementación Bogotá, Grupo Montaje Arranque Bogotá Supervisor Implementación Bogotá, Grupo Montaje Arranque Bogotá Gerente Implementación. Portátil Supervisor Bogotá Portátil Supervisor Bogotá, Caladora Implementación Bogotá, Vehículo cuadrilla Bogotá Portátil Supervisor Bogotá, Caladora Implementación cuadrilla Bogotá Portátil Supervisor Bogotá, Caladora Implementación cuadrilla Bogotá Portátil Gerente Implementación. Acta entrega satisfacción instalaciones Arranque. Gerente Implementación. Portátil Gerente Implementación. Supervisor Implementación Bogotá. Portátil Supervisor Bogotá,. 1.2.4.3.1. Mediciones de Voltaje, Corriente Puesta a tierra del site. Supervisor Implementación Bogotá, Grupo Montaje Arranque Bogotá. 1.2.4.3.2. Energización del Rack. Supervisor Implementación Bogotá, Grupo Montaje Arranque Bogotá. 1.2.4.3.3. Energización de CPE HUAWEI ,. Supervisor Implementación Bogotá,. Portátil Supervisor Bogotá, ,Vehículo cuadrilla Bogotá, Medidor Potencia Implementación Bogotá Portátil Supervisor Bogotá, ,Vehículo cuadrilla Bogotá, Medidor Potencia Implementación Bogotá Portátil Supervisor Bogotá, ,Vehículo. 1.2.4.3. 42.

(43) SATELITAL Y SWITCH. Grupo Montaje Arranque Bogotá. 1.2.4.3.4. Configuraciones iniciales de los CPE´s, switch. 1.2.4.3.5. Revisión Final funcionamiento red WAN, local, pruebas de CPE´s y switch Pruebas realizadas al cliente para entrega.. Supervisor Implementación Bogotá, Grupo Montaje Arranque Bogotá Supervisor Implementación Bogotá, Grupo Montaje Arranque Bogotá Gerente Implementación. 1.2.4.3.6. 1.2.4.3.7 1.2.5. Acta satisfacción pruebas realizadas Leticia. 1.2.5.1. Adecuación. 1.2.5.1.1. Adecuación Física. 1.2.5.1.2. Construcción Piso Falso. 1.2.5.1.3. Cableado Estructurado Acometida Eléctrica. 1.2.5.1.4. 1.2.5.2. Diagrama arquitectónico y localización de equipos Acta satisfacción Obras civiles, cableado acometidas y redes Montaje. 1.2.5.2.1. Instalación de Rack. 1.2.5.2.2. Instalación CPE SATELITAL. 1.2.5.1.5. Gerente Implementación Supervisor Implementación Leticia Supervisor Implementación Leticia Supervisor Implementación Leticia, Técnicos Adecuación Leticia Supervisor Implementación Leticia, Técnicos Adecuación Leticia Supervisor Implementación Leticia, Técnicos Adecuación Leticia. Gerente Implementación. cuadrilla Bogotá, Medidor Potencia Implementación Bogotá Portátil Supervisor Bogotá, Vehículo cuadrilla Tester Bogotá, Portátil Grupo Bogotá Portátil Supervisor Bogotá, Vehículo cuadrilla Tester Grupo Bogotá Portátil Gerente Implementación Portátil Gerente Implementación Portátil Supervisor Leticia Portátil Supervisor Leticia Portátil Supervisor Leticia, Vehículo cuadrilla Leticia, Volqueta Leticia Portátil Supervisor Leticia, Vehículo cuadrilla Leticia, Caladora Implementación Leticia Portátil Supervisor Leticia, Vehículo cuadrilla Leticia, Caladora Implementación Leticia, Ethernet Tester Leticia, Medidor Potencia Leticia, Multímetro Implementación Leticia Portátil Gerente Implementación. Gerente Implementación. Portátil Gerente Implementación. Supervisor Implementación Leticia Supervisor Implementación Leticia, Grupo Montaje Arranque Leticia Supervisor Implementación Leticia, Grupo Montaje -. Portátil Supervisor Leticia. 43. Vehículo cuadrilla Leticia, Caladora Implementación Leticia, Portátil Supervisor Leticia Vehículo cuadrilla Leticia, Caladora Implementación Leticia, Portátil.

(44) Arranque Leticia. Supervisor Leticia. Acta entrega revisión indicadores de calidad instalación Acta entrega satisfacción instalaciones. Gerente Implementación. Portátil Gerente Implementación. Gerente Implementación. Portátil Gerente Implementación. 1.2.5.3. Arranque. Portátil Supervisor Leticia. 1.2.5.3.1. Mediciones de Voltaje, Corriente Puesta a tierra del site. Supervisor Implementación Leticia Supervisor Implementación Leticia, Grupo Montaje Arranque Leticia. 1.2.5.3.2. Energización del Rack. Supervisor Implementación Leticia, Grupo Montaje Arranque Leticia. 1.2.5.3.3. Energización de CPE SATELITAL Y SWITCH. Supervisor Implementación Leticia, Grupo Montaje Arranque Leticia. 1.2.5.3.4. Configuraciones iniciales de los CPE´s, switch. Supervisor Implementación Leticia, Grupo Montaje Arranque Leticia. 1.2.5.3.5. Revisión Final funcionamiento red WAN, local, pruebas de CPE´s y switch Pruebas realizadas al cliente para entrega. Acta satisfacción pruebas realizadas. Supervisor Implementación Leticia, Grupo Montaje Arranque Leticia Gerente Implementación. 1.2.5.2.3. 1.2.5.2.4. 1.2.5.3.6. 1.2.5.3.7. 1.3 1.3.1 1.3.1.1. Portátil Supervisor Leticia, Vehículo cuadrilla Leticia, Caladora Implementación Leticia, Medidor Potencia Leticia, Multímetro Implementación Leticia Portátil Supervisor Leticia, Vehículo cuadrilla Leticia, Caladora Implementación Leticia, Medidor Potencia Leticia, Multímetro Implementación Leticia Portátil Supervisor Leticia, Vehículo cuadrilla Leticia, Caladora Implementación Leticia, Medidor Potencia Leticia, Multímetro Implementación Leticia Portátil Supervisor Leticia, Vehículo cuadrilla Leticia, Multímetro Implementación Leticia, Ethernet tester Leticia Portátil Supervisor Leticia, Vehículo cuadrilla Leticia, Multímetro Implementación Leticia Portátil Gerente Implementación. Gerente Implementación. Portátil Gerente Implementación. FASE PRUEBAS CIERRE Puesta en servicio. Gerente Implementación. Pruebas visualización de alarmas. Grupo Implementación, Supervisor Implementación Bogotá. Portátil Gerente Implementación Portátil Implementación, Portátil Supervisor Bogotá,. 44.

(45) 1.3.1.2. 1.3.1.3. 1.3.1.4. 1.3.1.5. Envío - Recepción de comandos CPE´s – NOC EE Prueba Monitoreo del sistema Revisión indicadores de calidad para la puesta en servicio Entrega de las pruebas realizadas al cliente. 1.3.1.6. Acta satisfacción Proyecto Banco Nacional. 1.3.2. Postimplementación Documentación y términos de Garantía y soporte de equipos Alcance Documentación de visualización y significado de alarmas Manuales de instalación y configuración del HW Y SF Acta satisfacción cierre. 1.3.2.1. 1.3.2.2. 1.3.2.3. 1.3.2.4. Grupo Implementación, Supervisor Implementación Bogotá Grupo Implementación, Supervisor Implementación Bogotá Gerente Implementación. Portátil Supervisor Bogotá,. Gerente Implementación. Portátil Gerente Implementación. Gerente Implementación, Gerente Operaciones, Gerente Planeación Gerente Implementación. Portátil Gerente Gerente Operaciones, Portátil Gerente Planeación. Grupo Implementación, Supervisor Implementación Bogotá Grupo Implementación, Supervisor Implementación Bogotá. Portátil Supervisor Bogotá, Portátil Gerente Implementación. Portátil Gerente Implementación Portátil Supervisor Bogotá Portátil Supervisor Bogotá. Grupo Implementación, Supervisor Implementación Bogotá. Portátil Supervisor Bogotá. Gerente Operaciones. Portátil Gerente Operaciones. Tabla 9 Recursos Humanos y Fisicos. d. Definir la duracion de las actividades A continuación se describe la duración del proyecto actividades programadas.. NIVEL 1. DIAS. NIVEL 2. DIAS. NIVEL 3. 45. DIAS. NIVEL 4. DIAS.
