“Gestion de seguridad en la construcción de la chimenea Raise Boring 01 y sostenimiento de la columna para servicio de ventilación empresa IESA S A U O Pallancata” (Informe por servicios profesionales)

Texto completo

(1)UNIVERSIDAD NACIONAL DE SAN AGUSTÍN DE AREQUIPA FACULTAD DE GEOLOGÍA, GEOFÍSICA Y MINAS ESCUELA PROFESIONAL DE INGENIERÍA DE MINAS. “GESTION DE SEGURIDAD EN LA CONSTRUCCIÓN DE LA CHIMENEA RAISE BORING 01 Y SOSTENIMIENTO DE LA COLUMNA PARA SERVICIO DE VENTILACIÓN EMPRESA IESA S.A. U.O. PALLANCATA”. (INFORME POR SERVICIOS PROFESIONALES). PRESENTADO POR EL BACHILLER: CHRISTHIAN PAUL CHUQUITAYPE ZÚÑIGA PARA OPTAR EL TÍTULO PROFESIONAL DE INGENIERO DE MINAS. AREQUIPA - PERÚ 2018.

(2) UNIVERSIDAD NACIONAL DE SAN AGUSTÍN DE AREQUIPA FACULTAD DE GEOLOGÍA, GEOFÍSICA Y MINAS ESCUELA PROFESIONAL DE INGENIERÍA DE MINAS. “GESTION DE SEGURIDAD EN LA CONSTRUCCIÓN DE LA CHIMENEA RAISE BORING 01 Y SOSTENIMIENTO DE LA COLUMNA PARA SERVICIO DE VENTILACIÓN EMPRESA IESA S.A. U.O. PALLANCATA”. (INFORME POR SERVICIOS PROFESIONALES) Jurados: Presidente. : Mag. Bruno Chaucayanqui Quisa. Vocal. : Mag. Rolando Quispe Aquino. Secretario. : Ing. Marco Valenzuela Salas. Asesor: Mag. Manuel Figueroa Galiano Presentado por el Bachiller: Christhian Paul Chuquitaype Zúñiga. AREQUIPA - PERÚ 2018.

(3) DEDICATORIA. A mis amados padres MARCELINA Y PEDRO por el apoyo y confianza incondicional que me brindaron para mi formación profesional. A mis hermanos y amigos por la confianza que depositaron en mí y el apoyo moral que me permitió culminar mi profesión con satisfacción.. i.

(4) AGRADECIMIENTOS. A la Universidad Nacional de San Agustín, mi “Alma Mater”, a la Facultad de Geología Geofísica y Minas, a la Escuela Profesional de Ingeniería de Minas y docentes todos por su ayuda y orientacion en mi formación profesional. Agradezco a la Compañía Minera Ares, Unidad Operativa Pallancata y a la empresa IESA por brindarme el apoyo para realizar el presente informe. Un reconocimiento especial al Ing. Manuel Figueroa Galiano por el asesoramiento y el apoyo en la elaboración del presente trabajo.. ii.

(5) RESUMEN. Debido a la problemática en ventilación que tuvo la Unidad Operativa Pallancata, ubicada en la comunidad campesina del mismo nombre, Distrito Coronel Castañeda Provincia Parinacochas, Departamento de Ayacucho, para realizar la profundización, construyo la chimenea RB 1 para cumplir con el requerimiento de caudal. de aire que la operación requiere (100 000 CFM),. conforme a la norma de seguridad D.S 024-2016-EM y Modificatoria D.S. 023-2017-EM. La chimenea se construyó con la metodología Raise Boring con un diámetro de 3,10 m por 365 m de longitud. con un rendimiento de perforación promedio de 2,25 m/hora (piloto), y 0,85 m/hora (Rimado o ensanche) en roca de tipo Regular B (RMR: 45), Mala A (RMR: 35) hasta roca Mala B (RMR: 25), en este último tipo de roca fue necesario el sostenimiento de la chimenea con pernos hidrabolt de 7 pies, malla electrosoldada y concreto lanzado con un espesor de 03 pulgadas. Así mismo se realizó el mapeo de procesos de la actividad de construcción y sostenimiento para determinar las tareas rutinarias ( Perforación piloto , escariado, perforación de taladros en chimenea, instalación de perno y malla, lanzado de shotcrete sobre canastilla etc.) con el fin de elaborar los procedimientos de trabajo seguro (Lanzado de shotcrete sobre canastilla, instalación de perno y malla con maquina Jack Leg, empate y perforación piloto, perforación rimado etc.), de igual forma con apoyo de los trabajadores y miembros del comité IESA S.A. se actualizo el IPERC de línea base de sostenimiento a fin de tener mapeados todos los peligros (trabajo en altura, espacio confinado, equipos en movimiento, manipulación de barras etc.) relacionado a sus actividades. Por otra parte, en la actividad de perforación de la chimenea, se realizó un análisis estadístico descriptivo. en el cual se determinaron los índices de. seguridad 2017 ( Índice de frecuencia = 4.9, Índice de severidad = 448) por lo cual no se cumplió con las metas trazadas por la empresa (Meta: Índice de frecuencia <3, Índice de severidad <=120). Lo que indica que se tuvo mayor cantidad de accidentes y días perdidos de acuerdo a la meta trazada. Palabras. clave:. Raise. Boring,. chimenea,. rimado,. perforación. procedimientos de trabajo seguro (PETS), IPERC de línea base. iii. piloto,.

(6) ÍNDICE Pág. Dedicatoria……………………………………………………………………... i. Agradecimientos………………………………………………………………. ii. Resumen……………………………………………………………………….. Iii. CAPÍTULO I INTRODUCCIÓN. 1.1. Ubicación………………………………………………………………. 01. 1.2. Accesibilidad……………………………………………………………. 03. 1.3. Clima……………………………………………………………………. 03. 1.4. Vegetación………………………………………………………………. 03. 1.5. Suelos……………………………………………………………………. 04. 1.6. Geomorfología………………………………………………………….. 04. 1.6.1 Unidades geomorfológicas…………………………………….. 04. 1.7. Recursos hídricos………………………………………………………. 09. 1.8. Recursos Minerales……………………………………………………. 09. 1.9. Historia…………………………………………………………………... 10. CAPÍTULO II ASPECTOS GEOLÓGICOS. 2.1. Geología regional y local ……………………………………………... 11. 2.1.1 Estratigrafía………………………………………………………. 12. 2.1.1.1 Formación Soraya (Ki-so)…………………………….. 12. 2.1.1.2 Formación Mara (ki-ma)………………………………. 13. 2.1.1.3 Formación Ferrobamba (km-fe)…………………….... 13. 2.1.1.4 Formación Alpabamba (Tm-Al)………………………. 14. 2.1.1.5 Formación Aniso (Tm-an)…………………………….. 15. 2.1.1.6 Formación Saycata (Tm-sa)………………………….. 16. iv.

(7) 2.1.1.7 Formación Sencca (Tm-se)…………………………... 16. 2.1.1.8 Grupo Barroso (Qpi-ba)……………………………….. 17. 2.1.1.9 Cuaternario…………………………………………….. 17. 2.1.2 Rocas intrusivas…………………………………………………. 18. Geología local…………………………………………………………... 20. 2.2.1 Estratigrafía………………………………………………………. 21. 2.2.1.1 Formación Alpabamba (Tm-al)……………………….. 21. 2.2.1.2 Formación Saycata (Tm-sa)………………………….. 21. 2.2.1.3 Depósitos Cuaternarios (Q-Al)……………………….. 22. 2.2.2 Rocas subvolcánicas……………………………………………. 23. 2.2.2.1 Riolitas (T-ri)……………………………………………. 23. 2.2.2.2 Dacitas (T-da)………………………………………….. 24. 2.3. Geología estructural………………………………………………….... 26. 2.4. Tipo de depósito………………………………………………………... 27. 2.5. Mineralización………………………………………………………….. 27. 2.6. Comparativo de producción mensual………………………………... 31. 2.7. Recursos minerales identificados…………………………………….. 33. 2.2. CAPÍTULO III OPERACIONES MINERAS. 3.1. Métodos de explotación………………………………………………... 34. 3.1.1 Bench and Fill (BF)………………………………………………. 35. 3.1.1.1 Operaciones unitarias Bench and Fill (BF)………….. 37. 3.1.2 Subniveles ascendentes con relleno cementado (SARC)….. 38. 3.1.2.1 Operaciones unitarias del método de SARC……….. 40. 3.1.3 Corte y relleno ascendente semimecanizado (CRSM)………. 41. 3.1.3.1 Operaciones unitarias de corte relleno ascendente. 3.2. (CRSM)………………………………………………... 44. Diseño de mina…………………………………………………………. 46. 3.2.1 Labores de desarrollo y preparación…………………………. 47. v.

(8) 3.2.1.1 Rampa………………………………………………….. 47. 3.2.1.2 Crucero…………………………………………………. 48. 3.2.1.3 By pass…………………………………………………. 48. 3.2.2 Labores de infraestructura y servicios………………………... 49. 3.2.2.1 Chimenea de ventilación……………………………... 49. 3.2.2.2 Cámara de acumulación………………………………. 49. 3.2.2.3 Cámara de carguío…………………………………….. 50. 3.2.2.4 Chimenea de servicio…………………………………. 50. 3.2.2.5 Chimenea de relleno………………………………….. 51. 3.2.2.6 Casa compresora…………………………………….... 51. 3.2.2.7 Cámara de subestación eléctrica…………………….. 51. 3.2.2.8 Talleres interior mina………………………………….. 51. 3.2.2.9 Cámara de bombeo……………………………………. 52. 3.2.2.10 Bodegas………………………………………………. 52. 3.2.2.11 Comedores………………………………………….... 52. 3.3. Programa de avances………………………………………………….. 52. 3.4. Programa de producción………………………………………………. 53. 3.5. Servicios mina………………………………………………………….. 54. 3.5.1 Energía…………………………………………………………... 54. 3.5.2 Ventilación……………………………………………………….. 54. 3.5.3 Aire comprimido…………………………………………………. 56. Relleno………………………………………………………………….. 56. 3.6.1 Relleno cementado…………………………………………….. 57. 3.6.2 Relleno detrítico…………………………………………………. 57. 3.7. Requerimiento de equipos y personal mina…………………………. 57. 3.8. Equipos mina………………………………………………………….... 58. 3.8.1 Laboreo en desmonte………………………………………….. 58. 3.8.2 Laboreo en mineral……………………………………………... 59. 3.8.3 Laboreo en explotación…………………………………………. 59. 3.8.4 Servicios mina………………………………………………….... 60. 3.6. vi.

(9) CAPÍTULO IV DESARROLLO DEL TEMA PROPUESTO. 4.1. Construcción de chimenea Raiser Boring 01 para servicios de ventilación mina……………………………………………………….... 61. 4.1.1 Gestión de la integración del proyecto……………………….. 62. 4.1.2 Descripción general del proyecto……………………………... 62. 4.1.3 Alcance del proyecto……………………………………………. 63. 4.1.4 Descripción de equipos y personal……………………………. 64. Elaboración de la línea base de la construcción del RB 01………... 64. 4.2.1 Mapeo de procesos……………………………………………... 67. 4.3. IPERC Continuo – Perforación RB (Piloto)………………………….. 68. 4.4. IPERC Continuo – Perforación RB (Rimado)……………………….. 69. 4.5. IPERC Continuo – Traslado de máquinas y componentes……….... 70. 4.6. Matriz de identificación de los requisitos legales …………….………. 71. 4.6.1 Matriz de identificación de los requisitos legales (MA)……….. 71. 4.6.2 Matriz de identificación de los requisitos legales (SSO)……... 72. 4.6.3 Estandar de desempeño…………………………………………. 73. 4.2. 4.7. 4.8. Gestión de seguridad para la construcción de la chimenea con el método Raise Boring…………………………………………………….. 74. 4.7.1 Normas y documentos de referencia………………………….... 74. 4.7.2 Objetivos y metas del programa de gestión………………….... 74. 4.7.2.1 Objetivos específicos………………………………….... 75. Gestión de seguridad para el sostenimiento de la chimenea RB 01 Pablo………………………………………………………………………. 83. 4.8.1 IPERC de línea base sostenimiento de la chimenea RB 01…. 84. 4.8.2 Listado de peligros………………………………………………... 86. 4.8.3 Descripción de las actividades…………………………...……... 90. 4.8.4 Descripción de los procesos generales de trabajo……………. 91. 4.8.5 Instalación y montaje del sistema de izaje con winche en RB. 91. vii.

(10) 4.8.6 Traslado de personal, herramientas, materiales y equipos con winche por RB……………………………………………... 93. 4.8.7 Reforzamiento, sostenimiento de la chimenea RB 1 Pablo.... 93. 4.8.8 Sostenimiento con Shotcrete vía seca y/o húmeda…………... 98. 4.8.9. Especificaciones técnicas del concreto para Shotcrete o concreto lanzado…………………………………………………. 100. 4.8.9.1 Cemento………………………………………………….. 101. 4.8.9.2 Agregados……………………………………………...... 101. 4.8.9.3 Aditivos………………………………………………….... 102. 4.8.10 Reforzamiento con cinta Strap…...……………………………. 104. Equipos y recursos………………………………………………………. 104. 4.10 Mapeo de procesos………………………………….…………………... 105. 4.11 Controles a los cambios que puedan generar riesgos……………….. 106. 4.12 Cronograma de capacitación…………...………………………………. 107. 4.9. 4.13 Plan de preparación y respuesta a emergencias RB 1 Pablo IESA U.O Pallancata……………………………………………………………. 108. 4.13.1 Objetivos………………………………………………………….. 109. 4.13.2 Evaluacion de riesgos e identificación de áreas y actividades criticas……………………………………………………….. 109. 4.13.3 Identificacion de áreas criticas………………………………….. 111. 4.14 Niveles de emergencia para el desarrollo del plan…………………... 112. 4.15 Organización del sistema de respuesta a los niveles de emergencias………….…………………………………………………... 113. 4.15.1 Funciones y responsabilidades……………………………….... 115. 4.15.2 Perfil de los brigadistas (BRE)………………………………….. 117. 4.15.3 Comunicaciones internas y externas…………………………... 118. 4.15.4 Protocolos de respuesta a emergencias………………………. 120. 4.15.4.1 Inundación……………………………………………... 120. 4.15.4.2 Incendios……………………………………………….. 122. 4.15.4.3 Derrumbes……………………………………………... 124. 4.15.4.4 Tormentas eléctricas………………………………...... 125. 4.15.4.5 Accidentes de trabajo…………………………………. 126. viii.

(11) 4.16 Evaluación de los incidentes ocurridos en el año 2017 en operaciones de construcción de Raise Boring……………………...... 127. 4.16.1 Comparativo de la accidentabilidad 2012 al 2017……………. 130. 4.16.1.1 De las evaluaciones y análisis de accidentabilidad.. 131. 4.16.1.2 Por ocupación actual………………………………..... 133. 4.16.1.3 Por los años de experiencia………………………….. 134. 4.16.1.4 Por partes del cuerpo más afectadas en un accidente, son las manos……………………………. 136. 4.16.1.5 Incidentes según el tipo………………………………. 137. 4.16.1.6 Las tareas críticas identificadas en los procesos de operación Raise Boring………………………………. 137. 4.16.2 Causas que originaron los incidentes………………………..... 138. 4.16.3 Estadística de incidentes actos y condiciones……………….. 141. CAPÍTULO V RESULTADOS Caracterización de la masa rocosa…………………………………..... 146. 5.1.1 Aspectos litológicos………………………………………………. 147. 5.1.2 Aspectos estructurales…………………………………………... 148. 5.1.2.1 Fallas……………….................................................... 148. 5.1.2.2 Diaclasas………………………………………………... 148. 5.1.2.3 Caja techo……………………………………………..... 149. 5.1.2.4 Mineral………………………………………………….... 149. 5.1.2.5 Caja piso…………………………………………………. 149. 5.1.3 Clasificación del macizo rocoso…………………………………. 149. 5.1.4 Zonificación geomecánica de la masa rocosa……………….... 150. 5.2. Consideraciones sobre las condiciones de estabilidad…………….... 152. 5.3. Mapeo geomecánico del proyecto RB 01 Pablo…………………….... 155. 5.4. Plano de ubicación del RB 01 Pablo…………………………………... 156. 5.5. Plano perfil de RB 01 Pablo…………………………………………….. 157. 5.6. Tipo de sostenimiento del RB 01 Pablo……………………………….. 158. 5.1. ix.

(12) 5.7. Costo unitario de construcción de la chimenea RB 01 Pablo……..... 159. 5.8. Descripción de valoración del costo según proceso…………………. 160. 5.9. Costos de sostenimiento de la chimenea RB 01 Pablo.…………...... 164. 5.9.1 Gastos generales sostenimiento Pallancata…………………... 165. Conclusiones…………………………………………………………………...... 173. Recomendaciones……………………………………………………………….. 174. Referencias bibliográficas………………………………………………………. 175. x.

(13) ÍNDICE DE DIAGRAMAS Pág. Diagrama 4.01. Mapeo de procesos RB 01………………………………..... 67. Diagrama 4.02. Comité de respuesta para emergencias………………….. 114. xi.

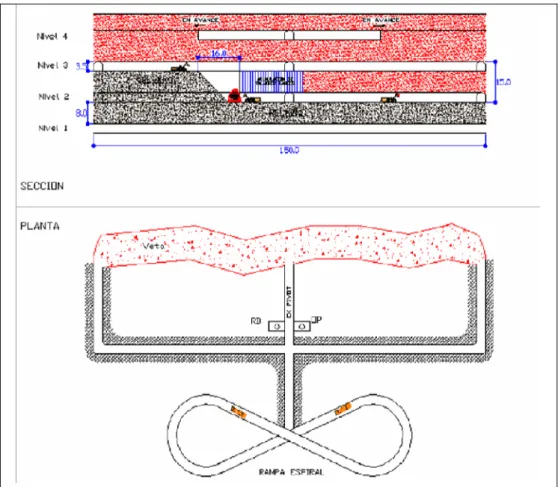

(14) ÍNDICE DE FIGURAS Pág. Figura 2.01. Columna estratigráfica…………………………………………. 20. Figura 3.01. Esquema de método de explotación BF……………………... 36. Figura 3.02. Esquema. de. método. de. explotación. SARC,. vista. longitudinal……………………………………………………… Figura 3.03. Esquema. de. método. de. explotación CRSM,. 39. vista. longitudinal………………………………………………………. 42. Figura 3.04. Dimensiones de salida aire comprimido……………………... 56. Figura 4.01. Clasificacion geomecánica según G.S.I……………………... 94. Figura 5.01. Mapeo geomecánico del proyecto realizado, chimenea. Figura 5.02. RB 01 Pablo……………………………………………………... 155. Tipo de sostenimiento de la chimenea RB 01 Pablo………. 158. xii.

(15) ÍNDICE DE FOTOS Pág. Foto 2.01. Volcánicos pertenecientes al Terciario medio fueron depositados en un ambiente tectónico muy activo………….. xiii. 27.

(16) ÍNDICE DE GRÁFICOS Pág. Gráfico 2.01. Resumen de producción por mes mina Pallancata…………. Gráfico 2.02. Resumen de tajeos de producción por zona mina. 31. Pallancata……………………………………………………….. 32. Gráfico 4.01. Índice de frecuencia……………………………………………. 127. Gráfico 4.02. Índice de severidad…………………………………………….. 128. Gráfico 4.03. Índice de accidentabilidad……………………………………... 129. Gráfico 4.04. Comparativo de la accidentabilidad 2012 al 2017………….. 130. Gráfico 4.05. Evaluaciones y análisis de accidentabilidad……………….... 131. Gráfico 4.06. Accidentes leves e incapacitantes 2017…………………...... 131. Gráfico 4.07. Accidentes leves 2015 - 2017……………………………........ 132. Gráfico 4.08. Accidentes Incapacitantes 2015 – 2017……………………... 132. Gráfico 4.09. Por ocupación actual 2015 – 2017………………………….... 133. Gráfico 4.10. Por ocupación actual taller…………………………………….. 133. Gráfico 4.11. Por ocupación actual faenas………………………………….. 134. Gráfico 4.12. Por años de experiencia 2015 – 2017……………………….. 135. Gráfico 4.13. Por años de experiencia – Taller……………………………... 135. Gráfico 4.14. Por años de experiencia – Faenas………………………….... 135. Gráfico 4.15. Por parte del cuerpo lesionado……………………………….. 136. Gráfico 4.16. Incidentes según tipo 2015 – 2017…………………………... 137. Gráfico 4.17. Accidentes por sub proceso………………………………....... 137. Gráfico 4.18. Causas inmediatas – Actos subestándares 2017………...... 138. Gráfico 4.19. Causas inmediatas – Condiciones subestándares 2017...... 139. Gráfico 4.20. Causas básicas – Factores personales…………………….... 139. Gráfico 4.21. Causas básicas – Factores de trabajo………………………. 140. Gráfico 4.22. Actos subestándares…………………………………………... 143. Gráfico 4.23. Condición subestándar……………………………………....... 145. xiv.

(17) ÍNDICE DE PLANOS Pág. Plano 1.01. Ubicación y acceso Unidad Operativa Pallancata……………. 02. Plano 2.01. Geología regional Unidad Operativa Pallancata……………... 19. Plano 2.02. Geología local Unidad Operativa Pallancata…………………. 25. Plano 2.03. Mineralizacion U.O. Pallancata…………………………………. 30. Plano 3.01. Zonificacion según métodos de minado……………………….. 43. Plano 3.02. Circuito de ventilación veta explorador Pablo……………….... 55. Plano 5.01. Zondeo de taladros………………………………………………. 147. Plano 5.02. Zoneamiento veta Pablo secciones longitudinales…………... 151. Plano 5.03. Zoneamiento veta Pablo secciones transversales…………... 151. Plano 5.04. Zoneamiento veta Pablo en 3D………………………………... 152. Plano 5.05. Ubicación RB Nº 1 Pablo……………………………………….. 156. Plano 5.06. Perfil de RB 01 Pablo……………………………………………. 157. xv.

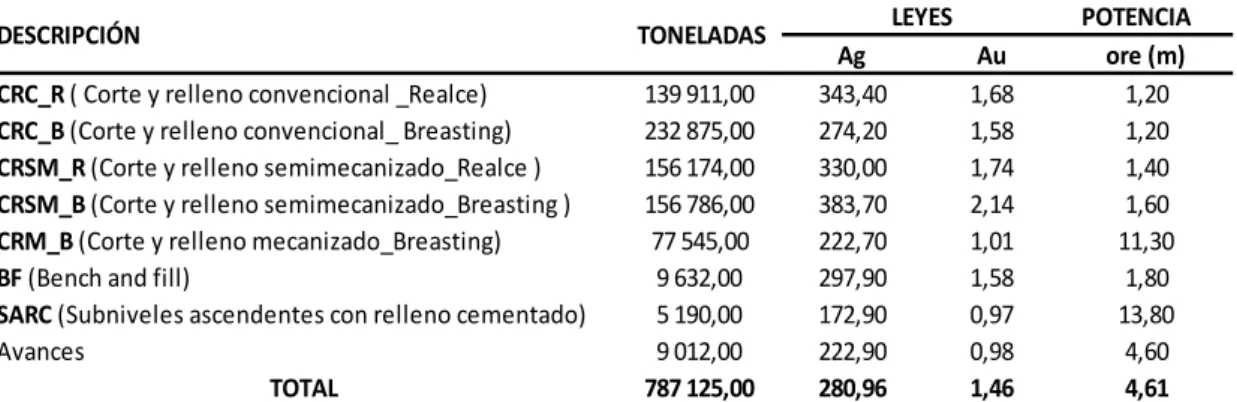

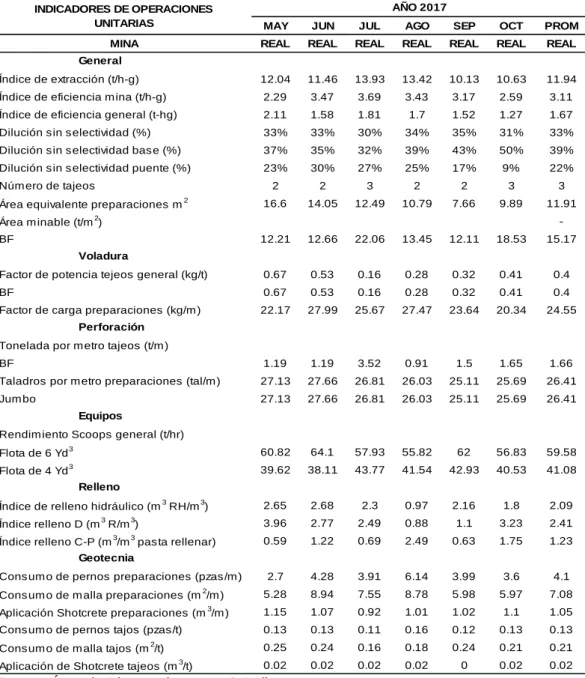

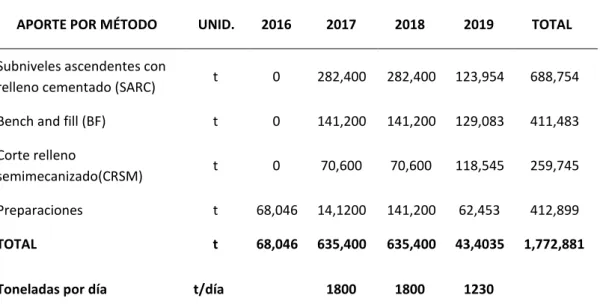

(18) ÍNDICE DE TABLAS Pág. Tabla 1.01. Acceso Unidad Operativa Pallancata………………………….. 03. Tabla 2.01. Resumen de producción por mes mina Pallancata………….. 32. Tabla 2.02. Recursos inferidos zona Pablo…………………………………. 33. Tabla 2.03. Reservas de mina Pallancata………………………………...... 33. Tabla 3.01. Métodos de explotación utilizados…………………………...... 35. Tabla 3.02. Indicadores de operación proyecto Pablo…………………….. 38. Tabla 3.03. Indicadores de operación método SARC Proyecto Pablo…... 41. Tabla 3.04. Indicadores de gestión operativa método CRSM Proyecto Pablo………………………………………………………………. 44. Tabla 3.05. Indicadores de operación método CRSM Proyecto Pablo….. 46. Tabla 3.06. Programa de laboreo minero Proyecto Pablo………………... 53. Tabla 3.07. Programa de laboreo minero proyecto Pablo…………………. 53. Tabla 3.08. Equipos para el avance desmonte Proyecto Pablo………….. 58. Tabla 3.09. Equipos para desarrollo y preparaciones Proyecto Pablo…... 59. Tabla 3.10. Equipos para explotación de tajeos del Proyecto Pablo…….. 59. Tabla 3.11. Equipos necesarios para servicios varios del Proyecto Pablo…………………………………………………………....... 60. Tabla 4.01. Declaración del alcance…………………………………………. 63. Tabla 4.02. IPERC Línea base, construcción de RB 01…………………... 66. Tabla 4.03. Matriz IPERC……………………………………………………... 67. Tabla 4.04. IPERC Continuo – Perforación RB (Piloto)……………………. 68. Tabla 4.05. IPERC Continuo – Perforación RB (Rimado)…………………. 69. Tabla 4.06. IPERC Continuo – Traslado de máquinas y componentes….. 70. Tabla 4.07. Matriz de identificación de los requisitos legales MDP – MA. 71. Tabla 4.08. Matriz de identificación de los requisitos legales MDP – SSO……………………………………………………………...... 72. Tabla 4.09. Estándar de desempeño……………………………………....... 73. Tabla 4.10. Objetivos y metas del programa de gestión…………………... 75. Tabla 4.11. Objetivos específicos del programa de gestión………………. 78. Tabla 4.12. Motivación……………………………………………………........ 79. xvi.

(19) Tabla 4.13. Salud ocupacional……………………………………………...... 82. Tabla 4.14. Gradaciones de los agregados…………………………………. 84. Tabla 4.15. Matriz IPERC …………………………………………………….. 85. Tabla 4.16. Listado de peligros………………………………………………. 86. Tabla 4.17. Tabla geomecanica…………………………………………....... 95. Tabla 4.18. Tipo de sostenimiento en la chimenea RB 01 Pablo ………... 96. Tabla 4.19. Gradaciones de los agregados…………………………………. 102. Tabla 4.20. Equipos de sostenimiento de RB……………………..……...... 104. Tabla 4.21. Mapeo de procesos sostenimiento chimenea RB 01………... 105. Tabla 4.22. Controles a los cambios que puedan generar riesgos………. 106. Tabla 4.23. Cronograma de capacitación…………………………………... 107. Tabla 4.24. Definición de áreas críticas…………………………………....... 110. Tabla 4.25. Identificación de áreas críticas………………………………….. 112. Tabla 4.26. Niveles de emergencia………………………………………...... 113. Tabla 4.27. Teléfonos de emergencia……………………………………….. 118. Tabla 4.28. Pasos para comunicación ante una emergencia……………... 119. Tabla 4.29. Comunicación con el cliente…………………………………….. 119. Tabla 4.30. Inundacion – prevención……………………………………….... 120. Tabla 4.31. Inundación - respuesta……………..…………………………... 121. Tabla 4.32. Inundación - acciones posteriores……………...…………….... 121. Tabla 4.33. Incendios - prevención…………………………………………... 122. Tabla 4.34. Incendios - respuesta……………..……………………………... 123. Tabla 4.35. Incendios - acciones posteriores……………………………….. 123. Tabla 4.36. Derrumbes - prevención…………………………………………. 124. Tabla 4.37. Derrumbes - respuesta….…………..…………………………... 124. Tabla 4.38. Derrumbes - acciones posteriores…………….……………….. 124. Tabla 4.39. Tormentas eléctricas - prevención……………………………... 125. Tabla 4.40. Tormentas eléctricas - respuesta…………….……………….... 125. Tabla 4.41. Tormentas eléctricas - acciones posteriores………………..... 126. Tabla 4.42. Accidentes de trabajo - prevención…..………………………... 126. Tabla 4.43. Accidentes de trabajo - respuesta……………..……………….. 126. Tabla 4.44. Accidentes de trabajo – acciones posteriores……………....... 127. xvii.

(20) Tabla 4.45. Comparativo de la accidentabilidad 2012 al 2017……………. 130. Tabla 4.46. Actos subestándares…………………………………………….. 142. Tabla 4.47. Condición subestándar………………………………………….. 144. Tabla 5.01. Clasificación geomecánica de la masa rocosa……………….. 150. Tabla 5.02. Auto soporte………………………………………………………. 153. Tabla 5.03. Auto soporte por abertura……………………………………….. 153. Tabla 5.04. Radio hidráulico máximo por caja…………………………….... 154. Tabla 5.05. Costo unitario de construcción de la chimenea RB 01……... 159. Tabla 5.06. Valorización marzo 2017………………………………………... 160. Tabla 5.07. Valorización abril 2017…………………………………………... 161. Tabla 5.08. Valorización mayo 2017…………………………………………. 162. Tabla 5.09. Valorización junio 2017………………………………………….. 163. Tabla 5.10. Costos de sostenimiento de la chimenea RB 01 Pablo…….. 164. Tabla 5.11. Personal para trabajos, Pallancata…………………………….. 164. Tabla 5.12. Gastos generales sostenimiento Pallancata………………...... 165. Tabla 5.13. Resumen. análisis. PU. de. la. propuesta. económica. Pallancata 2016 – IESA S.A. – Sostenimiento RB………….... 166. Tabla 5.14. Movilización oficinas y talleres………………………………….. 167. Tabla 5.15. Desmovilización oficinas y talleres…………………………….. 167. Tabla 5.16. Costo instalación Hidrabolt con Jackleg……………………….. 168. Tabla 5.17. Costo instalación malla………………………………………….. 169. Tabla 5.18. Instalación de winche – jaula………………………………….... 170. Tabla 5.19. Instalación cintas Strap………………………………………….. 171. Tabla 5.20. Preparación lanzado Shotcrete vía seca………………………. 172. xviii.

(21) CAPÍTULO I. INTRODUCCIÓN. 1.1 UBICACIÓN. La Unidad Operativa Pallancata de Compañía Minera Ares S.A.C., se ubica en el distrito Coronel Castañeda, provincia de Parinacochas, del departamento de Ayacucho. Esta región de los Andes del Sur del Perú es rica en depósitos de Ag y Au. La operación minera más cercana es la mina de Ag - Au Explorador (Grupo Hochschild), la cual está aproximadamente 7 km al Noreste de Pallancata. También al Noreste de Explorador están las minas de Selene y Tumiri, operadas también por el Grupo Hochschild. Ya algo más alejadas, al Sur de Pallancata se encuentran minas como Orcopampa (Au), Shila (Ag/Au), Arcata (Ag/Au), Caylloma (Ag) y Ares (Au). Ver plano 1.01.. Coordenada WGS 84, zona 18 L: Norte: 8 369 448,55; Este: 696 220,49 1.

(22) 2.

(23) 1.2 ACCESIBILIDAD El acceso a la mina desde la ciudad de Lima – Nazca – Puquio Izcahuaca a través de 770 km de carretera asfaltada y de allí 115 km de trocha carrozable hasta la propiedad, el viaje dura aproximadamente 16 horas. Ver tabla 1.01. RUTA. TIPO DE VÍA. DISTANCIA. TIEMPO. Lima – Nazca. Asfaltada. 460 km. 6 horas. Nazca – Puquio. Asfaltada. 160 km. 4 horas. Puquio - Izcahuaca. Asfaltada. 150 km. 3 horas. Trocha. 115 km. 3 horas. 885 km. 16 horas. Izcahuaca - Pallancata TOTAL. Fuente: Departamento de Geología – U.O Pallancata. Tabla 1.01 Acceso Unidad Operativa Pallancata 1.3 CLIMA El clima en Pallancata consiste de una estación seca y otra húmeda. Los meses más húmedos son de diciembre a marzo. Las temperaturas van de menos 5ºC a 20ºC típico de la región del Altiplano, con una temperatura media anual de 8°C (46°F). La temperatura máxima es 18,8°C (66°F) en noviembre y el promedio mínimo es de menos 7,5°C (18.5°F) en julio. La precipitación es de unos 610 mm (24 pulgadas) anuales de los cuales el 80% cae en los meses de invierno, de noviembre a marzo. La media máxima de las precipitaciones se produce en enero (133,3 mm, 5,25 pulgadas) y mínima, en julio (2,4 mm, 0,1 pulgadas). 1.4 VEGETACIÓN La flora de la zona es diversa, habiéndose registrado un total de cuarenta especies vegetales dentro de treinta y cuatro géneros y diecinueve familias. Las especies que sobre salen por su uso y como indicadoras de alguna característica típica en la vegetación del lugar son: el ichu, tola, yareta y algunos arbustos de queñua.. 3.

(24) 1.5 SUELOS El área de La Unidad Operativa pertenece, según la clasificación natural de los suelos del Perú, a la zona alto andina, el cual se caracteriza por presentar un suelo muy húmedo y rocas predominantes de origen volcánico. Estos tipos de suelos se caracterizan por su escasa vegetación, terrenos elevados y poco profundos, con un horizonte superficial conspicuo, pobre en materias orgánicas y ácidas. 1.6 GEOMORFOLOGÍA En el área de la Unidad Operativa Pallancata, las diferentes geoformas desarrolladas por los agentes de meteorización, a través del tiempo, sobre el cuerpo rocoso han modelado el relieve que se sostiene en el presente.. Las diferentes unidades diferenciadas tienen control litológico y posición geográfica, siendo la altitud uno de los más importantes en el desarrollo geomorfológico. Topográficamente el área de estudio va desde los 4 200 a los 5 000 m.s.n.m., que se caracteriza por presentar colinas y la pendiente del terreno es moderada a fuerte. 1.6.1 Unidades geomorfológicas Desde la Costa hasta la Sierra, se diferencian siete unidades geomorfológicas: •. Ribera litoral.. •. Cordillera de la Costa.. •. Penillanura costanera.. •. Valles.. •. Cordillera occidental.. •. Planicie Alta (Puna).. •. Nieves perpetuas. 4.

(25) Sin embargo, es necesario precisar que en Pallancata no se presentan todas estas unidades, por lo que sólo se hará la descripción de aquellas unidades que se han identificado en el área de influencia directa e indirecta del proyecto y que son: valles, cordillera occidental y planicie alta, con sus respectivas subunidades.. En Pallancata, las diferentes geoformas desarrolladas por la acción de los agentes de meteorización, a través del tiempo, sobre el cuerpo rocoso han modelado el relieve que presenta actualmente. Las diferentes unidades diferenciadas tienen control litológico y posición geográfica, siendo la altitud uno de los más importantes en el desarrollo geomorfológico.. Valles (V). Esta unidad se encuentra cortando a las otras unidades geomorfológicas, siendo su distribución variada. Se ha diferenciado dos tipos de valles, de acuerdo a su origen: valle fluvial y valle glaciar. Las altitudes que tiene son de menos de 4 000 m.s.n.m. para los valles fluviales y sobre los 4 000 m.s.n.m. para los valles glaciarios.. Esta unidad geomorfológica tiene como características, no formar terrazas en el fondo del valle, aunque se observan algunas pequeñas, pero que son muy escasas. También se distingue su trazo rectilíneo, lo que denota un control estructural de sistema de fracturas o fallas.. Litológicamente se ubica sobre todos los tipos de roca del área por que corta a las diferentes unidades estratigráficas.. 5.

(26) El grado de erosión es marcado, ya que representa la actividad denudatoria debido a los agentes de meteorización, ayudada por la fuerte diferencia de altura, de 1 400 m para los valles fluviales; mientras que los valles glaciarios, la pendiente tiene poco desnivel, lo que caracteriza a la acción glaciaria.. Cordillera (C). Esta unidad está dividida en las siguientes sub-unidades:. -. Mesetas (CA):. Esta unidad se encuentra en las partes altas del área de estudio. Las alturas que tiene son de 4 400 m.s.n.m. y de 4 600 m.s.n.m.; la pendiente del terreno es muy suave menor de 5°. Esta unidad geomorfológica se caracteriza por su forma casi plana de grandes dimensiones y su elevada altitud.. Litológicamente está constituida por un sólo tipo de roca que son tobas y pertenecen a la formación Sencca constituyendo una meseta típica, por su naturaleza litológica presenta disyunción columnar y/o cónica.. El grado de erosión es controlado por la escasa pendiente, siendo el viento el principal agente.. -. Colinas (CB):. La distribución de esta unidad geomorfológica se da a lo largo de las márgenes del río Pallancata. Esta unidad geomorfológica se ubica entre 4 000 y 4 200 m.s.n.m. como promedio y la pendiente del terreno es moderada a fuerte.. 6.

(27) Geomorfológicamente. se. caracteriza. por. presentar. colinas,. observándose escarpas no muy pronunciadas; también se observan cotas altas pero no presentan picos conspicuos ni crestas escarpadas.. La litología predominante de esta unidad son tobas, piroclásticos redepositados y lavas, que constituyen las formaciones Aniso y Saycata.. El grado de erosión es moderado a fuerte, la diferencia de cotas es 600 m, y la naturaleza litológica permite el desarrollo de colinas que caracterizan a esta unidad.. -. Lomadas (CC):. Esta geoforma se ubica en los alrededores del área de estudio. Las alturas van de 4 200 a 4 400 m.s.n.m. La pendiente del terreno es suave a moderada. La característica geomorfológica de esta unidad está dada por la presencia de lomadas, lo que permite denominarla con este nombre, son terrenos suaves, generalmente de forma alargada a redondeada. Por los restos del material de suelo que se observa en esta unidad, se deduce que su origen ha sido fuertemente controlado por la acción glaciar, lo que vendría a representar la superficie Puna.. Litológicamente predominan tobas brechoides, tobas, piroclásticos redepositados y lavas que representan a las formaciones Alpabamba, Aniso, Saycata y Sencca.. El grado de erosión es moderado, por la diferencia de cotas que va de 400 a 200 m y las amplias áreas que abarcan esta unidad se deduce que el agente principal de erosión es la lluvia y el viento.. 7.

(28) -. Morrenas (CD):. La distribución de esta geoforma es irregular, caracterizada por su elevada altitud, constituyendo geoformas de agradación. Las altitudes que alcanzan son de 4 400 a 4 500 m.s.n.m. La pendiente del terreno es muy suave.. Esta unidad geomorfológica se caracteriza por su forma en lomadas y se diferencia de la unidad lomadas porque esta geoforma es de agradación y las lomadas son de degradación; además se distingue fácilmente la cresta morrénica.. Litológicamente consta de una mezcla heterogénea de gravas y limos. El grado de erosión es suave, ya que generalmente se ubica bajo una sola cota, lo que no le da pendiente de erosión; siendo la acción pluvial su principal agente denudatario.. Planicie Alta o Puna (PA). Esta unidad se encuentra desde la margen izquierda del valle de Pacapausa, hasta las partes altas del valle de Pallancata. Las cotas van de 4 500 hasta 5 000 m.s.n.m., la pendiente del terreno es fuerte en la mayor parte.. Esta unidad geomorfológica se caracteriza por presentar zonas muy abruptas e inaccesibles, con abundantes escarpas, crestas pronunciadas y picos elevados; los pequeños valles tienen paredes empinadas. La litología que predomina en esta unidad son tobas brechoides, lavas y piroclastos redepositados que constituyen las formaciones Alpabamba y Aniso.. El grado de erosión es fuerte, el que se puede apreciar por la diferencia de cotas de esta unidad, que es de 1 200 m 8.

(29) Además se tiene amplio desarrollo de escombros de talud y profundos surcos ocasionados por las corrientes de agua. Esta unidad está ligada a la superficie Puna, se caracteriza por poseer una topografía moderada. Presenta extensas planicies subhorizontales, lagunas y bofedales. Entre las que se puede mencionar a aquellas que se encuentran en las partes altas del área de estudio. Esta unidad fue glaciada durante el pleistoceno y sus formas en toda el área presentan rasgos típicos de glaciares de valle. 1.7 RECURSOS HÍDRICOS Existen recursos hídricos aprovechables principalmente del río Palca y Huinchuyo,. además. de. lagunas. circundantes.. El. drenaje. es. preponderantemente dendrítico y pertenece a la cuenca hidrográfica amazónica. 1.8 RECURSOS MINERALES El Proyecto Pallancata, trata de la explotación de un yacimiento constituido de cuarzo blanquecino, asociado a la sílice gris, con diseminación de sulfuros y sulfosales de plata; escasa cantidad de pirita y débil presencia de óxidos de hierro. En la Compañía Minera Ares S.A.C, se tiene planificado explotar durante los 8,2 años de vida, las siguientes vetas: • Pallancata Oeste (fase de explotación). • Santa Bárbara (preparación). • Ranichico (explotación). • Santa Rosa (preparación). • Pallancata Central (explotación). • Pallancata Este (explotación). • Mariana (exploración). • San Javier y Virgen del Carmen (explotación). 9.

(30) 1.9 HISTORIA. Trabajos históricos de la época Colonial se han encontrado a lo largo de las Vetas Pallancata y Mariana como labores a media barreta y pequeñas canchas de mineral. Entre los años 1970 y 1980 el titular Sr. Javier Triveño. ha. trabajado. la. Veta. Pallancata. en. pequeña. escala. esporádicamente.. Las concesiones Pallancata Nº1 y Virgen del Carmen Nº1 fueron originalmente propiedad del Sr. Javier Triveño Pinto. En el 2002 IMC mediante su subsidiaria Minera Oro Vega S.A.C. firmó un acuerdo con opción de compra con esta persona. La propiedad Pacapausa era controlada por la filial peruana de Southwestern Resources la cual firmó un acuerdo con opción de compra con Oro Vega el 20 de junio de 2005.. Entre julio de 2002 y diciembre del 2005, IMC titular de la propiedad a través de su filial en Perú, Minera Oro Vega S.A.C. ("Oro Vega") ha realizado trabajos de exploración que han incluido cartografía geológica de superficie y subterránea, muestreo sistemático y dos fases de perforación en el 2003 y 2005.. El 13 de diciembre del 2005, Internacional Mineral Corp. (IMC) y Compañía Minera Ares S.A.C. (Ares); firman una carta de intención para formar un Joint Venture para el Proyecto Pallancata; propiedad de IMC anteriormente. Ares, fue elegida entre otras 4 compañías concursantes previamente seleccionadas por IMC.. 10.

(31) CAPÍTULO II. ASPECTOS GEOLÓGICOS. 2.1 GEOLOGÍA REGIONAL. La zona de estudio se encuentra localizada en la cordillera occidental del sur de Perú, que comprende principalmente formaciones volcánicas y subvolcánicas del Cretáceo Superior y Terciario. La roca más antigua se encuentra. expuesta. conformando. la. formación. Soraya,. encima. sobreyacen las formaciones Mara, Ferrobamba, Aniso, Saycata, Sencca, en el Pleistoceno se expone el Grupo Barroso con la Unidad Domo – Lava, posteriormente se depositan materiales morrénicos, glaciofluviales y fluviales, en el terciario Medio intruyen las rocas intrusivas pertenecientes al intrusivo tonalita Yaurimocco, en el Terciario Superior intruyen las rocas subvolcánicas riolíticas.. 11.

(32) 2.1.1 Estratigrafía. 2.1.1.1 Formación Soraya (Ki-so). Constituye una formación perteneciente al Grupo Yura, sus afloramientos más claros se observa en la margen derecha del río Pacapausa y en la quebrada Yacullamayoc, se encuentra sobre rocas más antiguas que no afloran en el área en discordancia angular, y debajo de la formación Mara en concordancia.. Presenta un grosor promedio de 800 m.. La litología está constituida de una serie de areniscas cuarzosas intercaladas con areniscas cuarcíticas de color blanco a blanco amarillentas, de estratificación decimétrica sesgada y laminar, cuyos estratos se exponen entre 0,50 m a 1,0 m de grosor, son de grano medio, en estratos mayores a 1,0 m sobresalen los niveles de grano grueso, siendo la estratificación plano paralela a algo ondulante, en algunos niveles de areniscas se ha encontrado restos de plantas mal conservadas lo cual es un indicativo de su proximidad al continente o de un ambiente mixto, las areniscas están conformando crestas, se encuentran intercaladas de lutitas de color negro en niveles delgados, se le estima una potencia aproximada de 800 m.. De acuerdo a su posición estratigráfica, y por la edad de las rocas infra y sobreyacentes, se le asigna una edad Neocomiano (Cretáceo Inferior), se correlaciona con la formación Hualhuani perteneciente al Grupo Yura del área de Arequipa.. 12.

(33) 2.1.1.2 Formación Mara (ki-ma). Se. encuentra. suprayaciendo. a. la. formación. Soraya. en. concordancia, e infrayaciendo a la formación Ferrobamba en discordancia angular, fue estudiado por W. Jenks en el cuadrángulo de Santo Tomás, sus afloramientos más relevantes se localizan en el pueblo de Mara, como en el fondo del río Iscahuanca, en las cabeceras de la quebrada Sumariahuasi y al noreste del pueblo de Pacapausa, se caracterizan por exponer tonos rojizos, siendo el espesor promedio de 300 m.. Su litología consiste de una serie de areniscas de grano medio a fino, presentando una estratificación oblicua centimétrica, de estratos laminares, paralelos y de granulometría positiva, de tonalidades rojizos a verdosos, se intercalan con areniscas calcáreas de color rojizas con algunos niveles de yeso y hacia la parte superior presentan calizas areniscosas de color gris amarillentas, en parte se encuentra cubierta por rocas volcánicas.. 2.1.1.3 Formación Ferrobamba (km-fe). Se encuentra encima de la formación Mara en discordancia angular, y debajo de la formación Alpabamba también en discordancia angular, sus mejores afloramientos se exponen en las laderas del río Iscayhuanca y al noreste del pueblo de Pacapausa,. Está constituido de calizas de color gris oscuro a gris negruzco, se expone en forma masiva, intercaladas con calizas areniscosas de color gris claras a amarillentas, las calizas son de tipo mudstone y wackestone en su mayor proporción y de tipo packstone en menor proporción,. se. presentan. bien. estratificadas. conformando. secuencias grano creciente, algunos niveles de calizas contienen nódulos de chert de forma alargada y paralela de hasta 10 centímetros de tamaño. 13.

(34) Se ha podido observar también calizas areniscosas las cuales están formando la base o techo de los estratos y son de forma lenticular ondulante. Las calizas biomicritas contienen granos de cuarzo anguloso en porcentajes menores al 5%, englobado en una matriz micrítica con un contenido promedio del 80%, así como fósiles tipo bivalvos, equinodermos y ostrácodos en un promedio del 15% Se le ha estimado en general un grosor promedio a 800 m.. Por su posición estratigráfica y contenido de fósiles tipo anmonites. Lamelibranquios, gasterópodos y equínidos, se le asigna una edad Albiano-Cenomaniano, se correlaciona con la formación Arcurquina de Arequipa. Las calizas se han originado en un ambiente de depositación transgresiva-regresiva y se ha desarrollado en una plataforma carbonatada interna subsidente.. 2.1.1.4 Formación Alpabamba (Tm-Al). Los afloramientos mejor expuestos se localizan en el fondo del río Pacapausa,. conformando. una. potente. sucesión. de. flujos. piroclásticos con alto contenido de fragmentos de pumitas redondeadas de escaso soldamiento con cristales de feldespatos y cuarzo,. los fenocristales y fragmentos líticos es seriado, son. angulosos, contenidos en una pasta corroída y con bordes de rotura, son resistentes a la erosión constituyendo grandes escarpas, conformando secuencias irregulares de 80 centímetros de potencia, el espesor promedio es de 400 m.. Por su posición estratigráfica se le propone una edad entre 13 y 10 m.a., considerado del Mioceno Medio.. 14.

(35) 2.1.1.5 Formación Aniso (Tm-an). Se encuentra suprayaciendo a la formación Alpabamba en concordancia. e. infrayaciendo. a. la. formación. Saycata. en. discordancia, se trata de una roca volcano-sedimentario cuyo afloramiento claro se localiza en la parte alta del pueblo de Aniso, con un espesor promedio de 500 m. Está constituido de una intercalación de areniscas tobáceas de tonalidades grises a verdosas,. areniscas. conglomerádicas. de. fragmentos. sub-. redondeados a sub-angulares y tobas redepositadas de color blanco-amarillentas, de estratificación gradada y sesgada, se presenta a manera de cuerpos subvolcánicos de composición riodacítica a dacítica. También se exponen flujos bandeados, cortan depósitos de tobas de bloques, ceniza y lapilli, son intruidos por domos riolíticos,. Las areniscas tobáceas están constituidas de fragmentos de cuarzo en un porcentaje de 30% a 25%, líticos en un 20% a 15%, vitroclastos en un 10% a 5%, feldespatos en un porcentaje de 15% y otros. 5%, todos englobados dentro de una pasta de. microfragmentos de naturaleza vítrea o feldespática, el tamaño de los fragmentos llega hasta los 2 mm, los líticos son más grandes y de forma subredondeada, los otros fragmentos son irregulares a angulosos.. Esta formación se ha depositado en un ambiente lagunar a subaéreo, considerando la presencia de una estratificación sesgada, gradada, delgada, laminar y por el adelgazamiento de los estratos, la variación lateral en granulometría evidencia cambios en la dirección de aportes como en la energía de transporte.. Por su posición estratigráfica y sus relaciones tectónicas se le asigna una edad Mioceno Medio a Superior.. 15.

(36) 2.1.1.6 Formación Saycata (Tm-sa). Su conformación es esencialmente de derrames lávicos, cuyo afloramiento más resaltante se localiza en el volcán Saycata, así como en los alrededores del caserío de Saycata, se expone en las partes más altas de los cerros.. Por sus relaciones estratigráficas se le asigna una edad Mioceno Superior- Plioceno Inferior, se correlaciona con la formación Umayo del Altiplano.. 2.1.1.7 Formación Sencca (Tm-se). El volcánico aflora en las partes más altas de 4 000 m.s.n.m. donde conforma extensas mesetas. Está conformando una secuencia tobácea de color blanquecina a gris, a veces verdosa, de composición ácida; las tobas están conformadas por plagioclasas, cuarzo,. hornblenda y minerales ferromagnesianos,. composición. riolítica,. con. textura. porfírica,. son de. microlítica.. Las. plagioclasas son del tipo anortita en mayor proporción, alcalinos, piroxenos tipo augita cuyo contenido llegan hasta el 10%, el cuarzo llega hasta 5%, todos ellos englobados en una pasta microlítica de plagioclasas algo fluidal. Su grosor estimado es de 150 m.. En los cerros Aycho, Acuycucho y Culluncay se exponen tobas de composición dacítica y riodacítica, textura vitroclástica fluidal, piroclástica, seriada, consta de cuarzo 20% a 10%, plagioclasas tipo anortita entre 20% a 10%, alcalinos 5% a 3%, piroxenos 8%, biotita 10-3%, fragmentos líticos 5-0%, vitroclastos 5-0% y otros 5%, englobados en la pasta es vítrea a vítrea-alcalina, la forma de los fenos es irregular, se observan rotos y corroídos por la pasta. La presencia de fibras arqueadas, irregulares y fibrosas de naturaleza vítrea son indicadores de una baja temperatura y carácter explosivo. 16.

(37) De acuerdo a sus relaciones estratigráficas se le considera del Plioceno Medio a Superior, reportando mediante el método K/Ar. una edad de 6.5 m.a., se correlaciona con la formación Umachulco de Orcopampa, formaciones Capillune y Sencca del Suroeste del Perú.. 2.1.1.8 Grupo Barroso (Qpi-ba). Consiste de un complejo volcánico conformado de antiguos conos erosionados que forman la Cordillera del Barroso, fue estudiado por S. Mendivil (1965), actualmente se encuentra parcialmente cubiertos por nieves perpétuas, algunos han dado lugar a coladas de lava que se circunscriben en los alrededores de estos volcanes. En la zona se expone los Domo-Lava.. 2.1.1.9 Cuaternario. Los depósitos cuaternarios más resaltantes son los morrénicos, glaciofluviales y fluviales.. Los depósitos de morrenas están constituidos de acumulaciones de gravas, arenas y arcillas, la forma topográfica ha sido definida por la erosión de abrasión dando lugar al transporte local y captación de sedimentos por el glaciar, su morfología menos conspicua y presenta un drenaje ramificado en lomas alargadas que se exponen en las partes bajas de la cordillera.. Los. depósitos. glaciofluviales. se. encuentran. conformando. materiales que se exponen generalmente en los alrededores de los nevados,. están. constituidos. de. materiales. volcánicos,. sin. estratificación, arenas gruesas, gravillas, gravas, bloques grandes y heterogéneos, en algunos casos se extiende hasta las partes planas. 17.

(38) Los. depósitos. acumulaciones. fluviales de. se. gravas. encuentran. subangulares a. constituidos. de. subredondeadas,. generalmente se encuentran rellenando los lechos de los ríos y quebradas.. 2.1.2 Rocas intrusivas. La roca intrusiva plutónica que se expone en la zona es la tonalita Yaurimoco y la roca intrusiva subvolcánica riolita.. Se denomina Tonalita Yaurimoco a un cuerpo intrusivo que se expone en la margen derecha de la quebrada del mismo nombre, se trata de una roca intrusiva de composición tonalítica de color gris,. textura. holocristalina,. equigranular,. su. composición. mineralógica es de cuarzo de 10% a 5%, plagioclasas 60%, alcalinos 10%, hornblenda 20% y otros 5%. El tamaño de los fenocristales de cuarzo llega hasta 0,8 mm, mientras que en las plagioclasas alcanza hasta 1,6 mm. El cuarzo presenta forma irregular, rellenando cavidades, las plagioclasas presentan macla polisintética y zoneada, la roca en parte se encuentra sericitizada y distribuida irregularmente, la hornblenda se presenta aislada y se altera a clorita.. La roca intrusiva subvolcánica riolita se expone en la zona como pequeños stocks generalmente en la parte noreste y sureste, de formas subredondeadas, cuyos diámetros no exceden de los 800 m de diámetro, contiene cuarzo, plagioclasas y hornblenda, dentro de una matriz de sílice.. 18.

(39) 19.

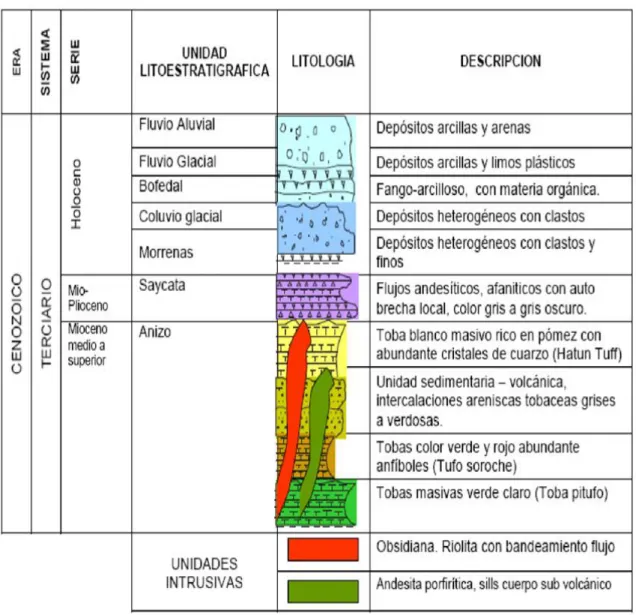

(40) Fuente: Departamento de Geología Unidad Operativa Pallancata. Figura 2.01 Columna estratigráfica. 2.2 GEOLOGÍA LOCAL. Las rocas de base determinadas en la zona de estudio están constituidas por tobas brechoides de la formación Alpabamba, conformando las secuencias riodacíticas, dacíticas, riolíticas, arenisca volcanogénica, y secuencia subvolcánico riodacítico, encima se expone la formación Saycata con una secuencia andesítica., en el cuaternario se exponen los depósitos morrénicos, glaciofluviales, bofedales y fluviales. En el Terciario Superior intruyeron rocas intrusivas subvolcánicas riolíticas y dacíticas. Ver plano 2.02.. 20.
