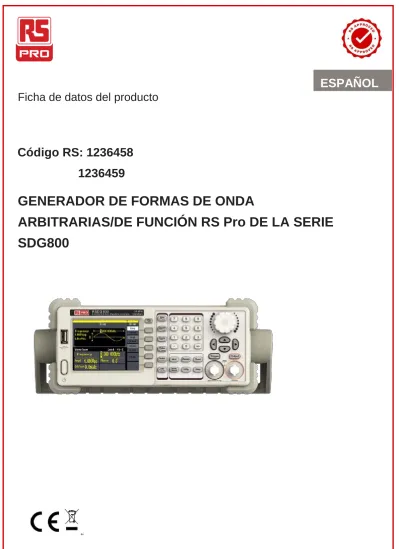

ESPAÑOL Ficha de datos del producto
Código RS: 1236458 1236459
GENERADOR DE FORMAS DE ONDA
ARBITRARIAS/DE FUNCIÓN RS Pro DE LA SERIE
SDG800
Tecnología DDS, salida de un canal
Velocidad demuestreo de 125 MSa/s, resolución vertical de 14 bits
5 tipos de forma de onda de salida estándar, 46 formas de onda arbitrarias incorporadas (se incluye dc)
Juego completo de funciones de modulación:
AM, DSB-AM, FM, PM, FSK, ASK, PWM, barrido,
ráfaga
Diversas entradas/salidas: salida de forma de onda, salida de señal síncrona, entrada de activador externo
Interfaces estándar: dispositivo USB, host USB
Se suministra con un potente software de edición de formas de onda arbitrarias
Compatible con control remoto
Precio razonable y rendimiento
excepcional
El generador de formas de onda de
función/arbitrarias de la serie RSDG800 es un nuevo miembro de la familia RS Pro con un diseño sencillo; algunas de sus
características son una pantalla LCD TFT de 3,5 pulgadas, interfaz en chino/inglés, función de ayuda online, compatibilidad con
almacenamiento interno y en U-disk, y un sistema sencillo de gestión de archivos.
Campos de aplicación:
Sensor analógico
Señales de entorno de simulación
Prueba de funcionamiento de circuito
Prueba de CI
Investigación y formación
Edición de formas de onda arbitrarias
Permite editar formas de onda de salida arbitrarias de 16 kpts y 14 bits. El software de edición EasyWave
proporciona 9 formas de onda estándar:
sinusoidal, cuadrada, rampa, pulso, ExRise, ExpFall, Sinc, ruido y dc, las cuales satisfacen las necesidades básicas de cualquier ingeniero.
Además, cuenta con diversas opciones de dibujo manual, dibujo de líneas punto a punto y dibujo de puntos arbitrarios.
Facilita la creación de formas de onda complejas. La función de gestión en pantalla de varios archivos ayuda a los usuarios a editar varias formas de onda simultáneamente. Permite guardar 10 elementos en una RAM no volátil.
EasyWave permite editar y almacenar más formas de onda.
Salida de formas de onda arbitrarias
46 formas de onda arbitrarias integradas (se incluye dc), así como operaciones matemáticas, de ingeniería y otras formas de onda habituales.
Conjunto completo de funciones de modulación, salida de barrido y salida de ráfaga
Conjunto completo de funciones de modulación: AM, DSB-AM, FM, PM, FSK, ASK y PWM; la forma de onda de modulación se puede observar directamente, algo ideal en aplicaciones dentro del ámbito de la educación y la formación.
Salida de barrido: cambie la frecuencia de salida de la frecuencia inicial a la final en el tiempo de barrido; rango de tiempo de barrido: 1 ms~500 s. El portador puede ser una forma de onda sinusoidal, cuadrada, triangular y arbitraria.
Salida de ráfaga: puede generar periódicamente una secuencia de pulsos. La señal de contador interno y de control externo están disponibles para controlar la salida de ráfaga.
Especificaciones
Modelo RSDG805 RSDG830
Frecuencia de salida
máxima 5 MHz 30 MHz
Canales de salida 1 Velocidad de
muestreo
125 MSa/s Longitud de
forma de onda arbitraria
16 kpts
Resolución de frecuencia
1 μHz Resolución vertical 14 bits
Forma de onda Sinusoidal, cuadrada, rampa, pulso, ruido gaussiano. 46 formas de onda arbitrarias
integradas (se incluye dc)
Modulación AM, DSB-AM, FM, PM, FSK, ASK, PWM, barrido, ráfaga Interfaz estándar Host USB y dispositivo USB
Dimensión Anch. × alt. × prof. = 229 mm × 105 mm × 281 mm
Atención:
Todas estas especificaciones se aplican al generador de formas de onda de función/arbitrarias de la serie RSDG800 a menos que se indique lo contrario. Para cumplir estas especificaciones, primero deben cumplirse las siguientes condiciones:
1. El instrumento ha estado funcionando continuamente durante más de 30 minutos dentro del rango de temperatura de funcionamiento especificado (18
°C~28 °C).
2. La variación de temperatura no sobrepasa los 5 ℃.
Nota: Todas las especificaciones están garantizadas a menos que se indiquen como
"típicas".
Especificaciones de frecuencia
Modelo RSDG805 RSDG830
Forma de onda Sinusoidal, cuadrada, rampa, pulso, ruido, arbitraria
Sinusoidal 1 μHz ~ 5 MHz 1 μHz ~ 30 MHz
Cuadrada 1 μHz ~ 5 MHz 1 μHz ~ 10 MHz
Pulso 500 μHz ~ 5 MHz
Rampa/triangular 1 μHz ~ 300 kHz
Ruido blanco gaussiano >5 MHz (–3 dB) >30 MHz (–3 dB)
Arbitraria 1 μHz ~ 5 MHz
Resolución 1 μHz
Precisión En 90 días ±50 ppm, en 1 año ±100 ppm Coeficiente de temperatura <5 ppm/°C
4
Onda sinusoidal
Distorsión de armónicos
DC ~ 1 MHz <-60 dBc 1 MHz ~ 10
MHz
<-55 dBc 10 MHz ~ 30
MHz
<-50 dBc Distorsión de forma de onda
armónica total
DC ~ 20 kHz, 1 Vpp < 0,2 %
Señal falsa (no armónica)
DC ~ 1 MHz <- 70 dBc 1 MHz ~ 10 MHz <-60 dBc 10 MHz ~ 30 MHz <-55 dBc
Ruido de fase Offset de 10 kHz, –108 dBc/Hz (valor típico)
Onda cuadrada
Tiempo de subida/bajada <24 ns (10 % ~ 90 %) Sobreimpulso <5 % (típico, 1 kHz, 1 Vpp)
Ciclo de trabajo 20 %~80 %
Asimétrica (ciclo de trabajo de un 50 %)
1 % de periodo + 20 ns (típico, 1 kHz, 1 Vpp)
Fluctuación 500 ps + 0,001 % de periodo
Onda de rampa/triangular
Linealidad <0,1 % de Vpp (típico, 1 kHz, 1 Vpp, 100 % simétrica)
Simetría 0 %~100 %
Onda de pulso
Ancho del pulso 16 ns, mín. 1 ns de resolución Tiempo de subida/bajada (10 % ~
90 % típico)
20 ns~1,6 ks Ciclo de trabajo 0,1 % de resolución
Sobreimpulso <5 %
Fluctuación (pico-pico) 500 ps + 0,001 % de periodo
Onda arbitraria
Longitud de forma de onda 16 k puntos
Resolución vertical 14 bits
Velocidad de muestreo 125 MSa/s
Mín. tiempo de subida/bajada 8 ns (típico)
Fluctuación (pico-pico) 8 ns (típico)
Almacenamiento en RAM no volátil
(10 en total) 10 formas de
onda
Especificación de salida
Amplitud 2 mVpp~10 Vpp (50 Ω, ≤10 MHz)
2 mVpp~5 Vpp (50 Ω, >10 MHz) Precisión vertical (100 kHz,
sinusoidal) ±(1 mVpp + 0,3dB de valor de ajuste) Planicidad de amplitud (en
comparación con señal sinusoidal de 100 kHz, 5 Vpp)
±0,3 dB
Impedancia 50 Ω
Protección Protección contra cortocircuitos
Offset dc
Rango (dc) ±5 V (50 Ω)
±10 V (Z alta)
Precisión de offset ±(|valor de offset de ajuste|*1 %+3 mV)
Modulación AM
Portadora Sinusoidal, cuadrada, de rampa, arbitraria (excepto dc)
Forma de onda de modulación Sinusoidal, cuadrada, de rampa, de ruido, arbitraria (2 mHz ~
20 kHz) Profundidad de modulación 0 % ~ 120 %
Modulación DSB-AM
Portadora Sinusoidal, cuadrada, de rampa, arbitraria (excepto dc)
Forma de onda de modulación Sinusoidal, cuadrada, de rampa, de ruido, arbitraria (2 mHz ~
20 kHz) Profundidad de modulación 0 % ~ 120 %
Modulación FM
Portadora Sinusoidal, cuadrada, de rampa, arbitraria (excepto dc)
Forma de onda de modulación Sinusoidal, cuadrada, de rampa, de ruido, arbitraria (2 MHz~20 kHz)
Desviación de frecuencia 0~0,5*ancho de banda de 1 mHz de resolución
Modulación PM
Portadora Sinusoidal, cuadrada, de rampa, arbitraria (excepto dc)
Forma de onda de modulación Sinusoidal, cuadrada, de rampa, de ruido, arbitraria (2 MHz~20 kHz)
Desviación de fase 0~360°, resolución de 0,1°
Modulación FSK
Portadora Sinusoidal, cuadrada, de rampa, arbitraria (excepto dc)
Forma de onda de modulación Forma de onda cuadrada con ciclo de trabajo del 50
% (2 MHz~50 kHz)
Modulación ASK
Portadora Sinusoidal, cuadrada, de rampa, arbitraria (excepto dc)
Forma de onda de modulación Forma de onda cuadrada con ciclo de trabajo del 50
% (2 MHz~50 kHz)
Modulación PWM
Frecuencia 500 μHz~20 kHz
Forma de onda de modulación Sinusoidal, cuadrada, de rampa, arbitraria (excepto dc)
Barrido
Portadora Sinusoidal, cuadrada, de rampa, arbitraria (excepto dc)
Tipo Lineal, logarítmico
Directo Arriba/abajo
Tiempo de barrido 1 ms~500 s
Origen de activador Manual, externo, interno
Ráfaga
Forma de onda Sinusoidal, cuadrada, de rampa, pulso, arbitraria (excepto dc)
Tipo Cuentas (1~50.000 períodos), infinito, con selección de señales
Fase de inicio/parada 0°~360°
Periodo interno 1 μs~500 s
Origen de selección de señal Activador externo
Origen de activador Manual, externo o interno
Entrada de activador
Nivel de entrada Compatible con TTL
Pendiente Arriba o abajo
Ancho del pulso >100 ns
Impedancia de entrada >5 kΩ, acoplamiento dc
Salida SYNC
Nivel de tensión Compatible con TTL
Ancho del pulso >50 ns
Impedancia de salida 50 Ω (típico)
Máx. frecuencia 2 MHz
Pantalla
Tipo de pantalla LCD TFT de 3,5 pulgadas
Resolución 320 × RGB × 240
Profundidad de color 24 bits Relación de contraste 350:1 (típico)
Luminancia 300 cd/m2 (típico)
Alimentación
Tensión 100~240 V acRMS, 50/60 Hz, CATII
100~127 V acRMS, 50/60/440 Hz, CATII
Consumo <50 W
Fusible 1,25 A, 250 V
Ambiente
Temperatura Funcionamiento: 0 °C~40 °C
Almacenamiento: –20 °C~60 °C
Rango de humedad Menos de +35 ℃: humedad relativa ≤90 % +35 ℃~+40 ℃: humedad relativa ≤60 %
Altitud Funcionamiento: menos de 3.000 metros
Almacenamiento: menos de 15.000 metros
Compatibilidad electromagnétic a
Directiva 2004/108/CE
Normativas aplicables EN 61326-1:2006 EN 61000-3-2:2006 + A2:2009
EN 61000-3-3:2008
Seguridad Directiva de baja tensión 2006/95/CE EN 61010-1:2010
Otros
Dimensión
Anchura: 229 mm Altura: 105 mm Profundidad: 281 mm
Peso Peso neto: 2,6 kg
Peso bruto: 3,4 kg
Protección IP
IP20
Ciclo de calibración
1 año
