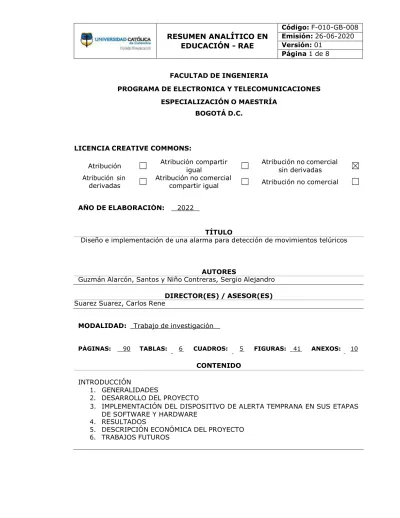

RESUMEN ANALÍTICO EN EDUCACIÓN - RAE

FACULTAD DE INGENIERIA

PROGRAMA DE ELECTRONICA Y TELECOMUNICACIONES ESPECIALIZACIÓN O MAESTRÍA

BOGOTÁ D.C.

LICENCIA CREATIVE COMMONS:

Atribución

☐

igual

☐

sin derivadas

☒

Atribución sin

derivadas

☐

compartir igual

☐

☐

AÑO DE ELABORACIÓN: 2022

TÍTULO

Diseño e implementación de una alarma para detección de movimientos telúricos

AUTORES

Guzmán Alarcón, Santos y Niño Contreras, Sergio Alejandro DIRECTOR(ES) / ASESOR(ES) Suarez Suarez, Carlos Rene

MODALIDAD: Trabajo de investigación

PÁGINAS: 90 TABLAS: 6 CUADROS: 5 FIGURAS: 41 ANEXOS: 10

CONTENIDO

INTRODUCCIÓN

1. GENERALIDADES

2. DESARROLLO DEL PROYECTO

3. IMPLEMENTACIÓN DEL DISPOSITIVO DE ALERTA TEMPRANA EN SUS ETAPAS DE SOFTWARE Y HARDWARE

4. RESULTADOS

5. DESCRIPCIÓN ECONÓMICA DEL PROYECTO 6. TRABAJOS FUTUROS

CONCLUSIONES BIBLIOGRAFÍA

DESCRIPCIÓN

El presente trabajo trato de un dispositivo detector de movimientos telúricos (terremotos o temblores) que por medio de una aplicación móvil notifica a la persona del incidente brindándole la información de la magnitud del movimiento en su dispositivo móvil a través de conexiones inalámbricas además de tener incorporado una alarma con duración de tiempo determinada dependiendo de la duración del movimiento telúrico

METODOLOGÍA

La metodología para este proyecto son una serie de pasos que se realizan de forma secuencial o lo que se conoce como metodología en cascada según la recopilación y análisis de la información necesaria para el conocimiento de requerimientos y su posterior diseño, donde el enfoque del dispositivo es el de alertar a las personas de forma temprana y la metodología consistió en los siguientes pasos:

Recopilación de información y antecedentes

Para la primera fase del proyecto se hace estudio de la información respecto al tema que se va a desarrollar, que en este caso se trata sobre movimientos telúricos, esto involucra conocimientos sobre causa de estos movimientos, Magnitud, intensidad, como se pueden detectar, etc. A lo cual las actividades a desarrollar son:

• Estudiar e investigar sobre los fundamentos de sismología y todo lo relacionado a los movimientos telúricos y sus medios de detección

• Recopilación sobre información relacionada a movimientos telúricos y variables involucradas en estos fenómenos

• Documentación y caracterización de la información recopilada

• Requerimientos del equipo

Etapa de diseño

En esta fase se realizan varios procedimientos que buscan un prototipo del sistema tanto en software como en hardware para posteriormente su diseño del sistema en placas de desarrollo (PCB), estos procedimientos involucran:

• Clasificación de componentes electrónicos

• Diseño del esquemático del dispositivo mediante software

• Establecer el diseño de interfaz de usuario para la aplicación móvil Implementación

En esta fase en la cual se trata de tanto la construcción del prototipo en base a los procedimientos de la fase anterior compuesto por software (Aplicación móvil desarrollada) y por hardware (Dispositivo con componentes electrónicos de medición).

• Creación de interfaz para el usuario de la app

• Creación de archivos de configuración

• Adquisición de componentes electrónicos

• Construcción del dispositivo Pruebas

Para la etapa final se realizan las pruebas del prototipo para poder llevar a cabo respectivas correcciones y mejoras

• Comprobación de los componentes electrónicos

• Análisis de la información del prototipo

• Sincronización y comunicación del dispositivo a la app

• Comparación de resultados

PALABRAS CLAVE

Movimientos telúricos, sensor, terremotos, magnitud, intensidad, temporizador, Wi- Fi, Bluetooth, alerta temprana

CONCLUSIONES

Con la recopilación de información de los antecedentes se puede detallar que hay proyectos relacionados a la alerta temprana de movimientos telúricos y al uso de las telecomunicaciones como forma de propagación de una alerta de forma masiva, se evidencio que muchos de esos proyectos están enfocados en el uso de redes de sensores para la captación y análisis de las ondas P para generar la alerta temprana a las ciudades cercanas a las que les pueda llegar el terremoto, siendo este proyecto una de las pocas alternativas para detectar movimientos telúricos mediante el uso de electrónica de control e instrumental.

En el desarrollo del prototipo se realizó a partir de la visualización y control de las magnitudes analógicas recopiladas por el sensor de vibración generando la detección de movimientos telúricos una vez que estos ocurran cada vez que el resorte interno del sensor se mueva a raíz de una perturbación en una casa o estructura civil ocasionada por las ondas sísmicas que mueven el suelo alrededor de la estructura, a su vez se genera una alarma por radiofrecuencia cada vez que las perturbaciones detectadas por el sensor son enviadas a través de un transmisor y siendo el receptor quien genere la alarma con un temporizador para una mayor duración de la alerta y se usó una aplicación llamada blynk para una visualización de los datos del sensor en tiempo real mediante una interfaz móvil.

En la implementación del dispositivo de alerta temprana la variable a medir principalmente es la magnitud dado que en los elementos del hardware como el sensor de vibración captan valores analógicos y digitales que mediante su variación se estableció un algoritmo de detección de movimientos telúricos a través de estas variaciones de valores especialmente los analógicos mediante los cuales en la parte de software respecto a la aplicación de blynk debido a que la magnitud es una medida bastante útil y que está definida en un rango especifico además de que hay limitaciones con la adquisición de otros widgets en la aplicación

Para la comprobación, verificación y ajuste del prototipo se utilizó una mesa vibratoria que es capaz de simular un sismo debió a que estos son eventos impredecibles y se requiere en cada prototipo pruebas para verificar el funcionamiento, cuando se tiene casos en los que no se puede probar el sismo en tiempo real, las simulaciones son lo más aproximado a comprobar el funcionamiento de cualquier dispositivo

FUENTES

Aguirre, L. P. (13 de mayo de 2021). Aclaración de dudas y explicaciones sobre sismología y el funcionamiento de las estaciones de monitoreo de terremotos. (S. A.

Niño, Entrevistador)

Acosta, A., & González, L. (2014). Análisis y desarrollo de un prototipo web para la gestión de la actividad sísmica en Colombia. Revistas científicas clepsidra, 10(19), 23- 35. https://doi.org/10.26564/19001355.447

Almendarez, L., & Requene, E. (2016). Sismógrafo electrónico de medición y detección de movimiento telúricos con salida impresa. (Tesis de pregrado, Universidad nacional autónoma de Nicaragua)

Andò, B., Baglio, S., & Pistorio, A. (2014). A low-cost multi-sensor strategy for early warning in structural monitoring exploiting a wavelet multiresolution paradigm.

Procedia Engineering, 87, 1282-1285.

Arduino C.C. (2016). What is Arduino. Obtenido de https://www.arduino.cc/

Blynk Documentation. (s.f.). Widgets (App). Obtenido de https://bit.ly/3LHjhkH Becker, J., Potter, S., Prasanna, R., Tan, M., Payne, B., Holden, C., . . . Johnston, D.

(2020). Scoping the potential for earthquake early warning in Aotearoa New Zealand:

A sectoral analysis of perceived benefits and challenges. International Journal of Disaster Risk Reduction, 51, 107-125.

Bolt, A. (1981). Earthquakes. Editorial Reverte S.A.

Centro de investigación EUNED. (1985). ¿Que son los terremotos y porque se producen? Obtenido de https://bit.ly/3sTtiEP

Campos, A., Holm-Nielsen, N., Díaz, C., Rubiano, D., Costa, C., Ramírez, F., & Dickson, E. (2012). Análisis de la gestión del riesgo de desastres en Colombia. Un aporte para la construcción de políticas públicas. Obtenido de https://bit.ly/39mao2h

Casten Van, W. (2017). The Waterfall Model and the Agile Methodologies : A comparison by project characteristics - short.

Chung, A., Meier, M., Andrews, J., & Böse, M. (2020). ShakeAlert Earthquake Early Warning System Performance during the 2019 Ridgecrest Earthquake Sequence.

Bulletin of the Seismological Society of America, 110(4), 1-30

Chaca, K., & Torres, F. (2015). Diseño e implementación de un digitalizador sísmico de 4 canales con acceso IP [En linea]. Ingeniero en electrónica y telecomunicaciones.

(Tesis de pregrado, Universidad de Cuenca)

Cisco (2011). ¿Qué es el Wi-Fi?. Obtenido de https://bit.ly/3wJOUG5 Designer, A. (2017). Altium Designer SE. Obtenido de https://bit.ly/3sT0k8e

Doi, K. (2011). The operation and performance of Earthquake Early Warnings by the Japan Meteorogical Agency. Soil Dynamics and Earthquake Engineering, 31(2), 119- 126.

Espíndola, J., & Jiménez, Z. (1984). Terremotos y ondas sísmicas. Una breve introducción. Cuadernos del Instituto de Geofísica, 1, 1-45.

Espressif Systems. (2013). ESP 32 Wi-Fi & Bluetooth MCU.

Ephesos Software. (2015). ¿Como funciona Blynk? Obtenido de https://bit.ly/3alwJ0H Floyd, T. L. (2000). Fundamentos de sistemas digitales. Madrid: Pearson.

Gabriel, D. (Noviembre de 2008). Sismografo Digital de Movimiento Trepitdatorio.

Obtenido de https://tesis.ipn.mx/jspui/bitstream/123456789/7159/1/217%20ice.pdf Gaviño, R. H. (2010). Introduccion a los sistemas de control. Mexico: Pearson.

H.Barbat, A. (2000). Diseño sismoresistente de edificios. España: Reverté S.A.

Iglesias, A., Singh, S., Ordaz, M., Santoyo, M., & Pacheco, J. (2007). The Seismic Alert System for Mexico City: An Evaluation of Its Performance and a Strategy for Its Improvement. Bulletin of the Seismological Society of America, 97(5), 1718–1729.

Incorporated Research Institutions for Seismology. (2010). How Does a Seismograph Work?

Instituto Huergo. (2015). Temporizador 555. Obtenido de Departamento de telecomunicaciones: https://bit.ly/3l4vyf5

Instituto Panamericano de Geografía e Historia - IPGH. (2007). Principales placas tectónicas del mundo

Lin, T., Wu, Y., Hsu, C., Liang, H., & Chen, Y. (2017). EQS^sup 3^: earthquake sensing and signaling system using retired mobile devices. Proceedings of the International Conference on Parallel and Distributed Processing Techniques and Applications (PDPTA), 52-70

Madariaga, S. R. (2010). Sismogenesis, proceso de ruptura y replicas del mega terremoto del maule. Obtenido de https://bit.ly/3wcdNtP

Mendoza, A., González, H., Buelvas, J., & Martínez, S. (2016). Guía para la Implementación de Sistemas de alerta temprana. Obtenido de Unidad Nacional para la Gestión del Riesgo de Desastres: https://bit.ly/39UsusB

Paez, J. (1990). On the earthquake magnitude scale. McGrawHill.

Palacio, R., & Aguirre, J. (2013). Diseño de un sismómetro electromagnético para medir movimientos telúricos verticales. Obtenido de (Tesis de pregrado, Universidad Tecnológica de Pereira) Repositorio UTP: https://bit.ly/3FLFYCW

OPEN SKY COLOMBIA SAS. (2006). Alarma sismica, Señal Sonora. Obtenido de https://bit.ly/3fNWkPH

RS Components. (2014). Módulos RF: ¿Qué es un módulo RF?

Ruiz, S., & Madariaga, R. (2010). Sismogenesis, proceso de ruptura y replicas del mega terremoto del maule. (Tesis de pregrado, Universidad de Chile)

Salazar, J. (2018). Redes inalámbricas.

Servicio Geológico Colombiano. (2015). Sismicidad histórica de Colombia. Obtenido de https://bit.ly/3wbsAVi

Suárez, L. (2001). Diferencia entre sismómetros y acelerómetros (y las redes de PR).

Tomasi, W. (2003). Sistemas de comunicaciones electrónicas. México: Pearson.

Tlelo, G. (2009). Sismógrafo digital de movimiento trepidatorio. Obtenido de [Tesis de pregrado, Instituto Técnico Nacional] Tesis IPN: https://bit.ly/37IubIW

Universidad de Puerto Rico. (2010). Diferencia entre sismómetros y acelerómetros.

Obtenido de https://bit.ly/3wmAytP

Universidad Estatal Península de Santa Elena. (2017). Fundamentos Básicos de instrumentación y control. Ecuador: UPSE.

Usategui, J. M. (2005). Microcontroladores PIC: Diseño practico de aplicaciones. Chile:

Mc Graw Hill.

Vidal, F. (1994). Los terremotos y sus causas. Obtenido de Instituto Andaluz de Geofísica y Prevención de Desastres Sísmicos: https://bit.ly/3Nj9Gln

Wieland, E., Caneva, A., & Vargas, C. (2021). Development of seismic signal detection and recording instruments. Metadata of the seismological networks of the Latin American and Caribbean region. Revista de la Academia Colombiana de Ciencias Exactas, Físicas y Naturales, 45(174),

LISTA DE ANEXOS

ANEXO A. Código en Arduino para la lectura de los pines digitales y analógicos del ESP ANEXO B. Código de programación para el sensor de vibración SW-18010P

ANEXO C. librerías para sincronizar la app de blynk con el ESP 32 a través de Wi-Fi ANEXO D. librerías para sincronizar la app de blynk con el ESP 32 a través de BLE ANEXO E. Tabla de comparación de sensores de vibración con su respectiva ponderación

ANEXO F. Tabla de comparación de módulos ANEXO G. Calificación ponderada de módulos

ANEXO H. Tabla de comparación de microcontroladores ANEXO I. Calificación ponderada de microcontroladores

ANEXO J. Video del funcionamiento de la alarma para detección de movimientos telúricos en YouTube
