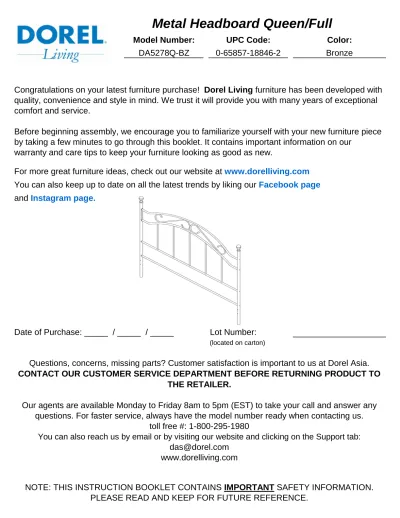

Model Number: UPC Code: Color:
DA5278Q-BZ 0-65857-18846-2 Bronze
Date of Purchase: _____ / _____ / _____ Lot Number:
(located on carton)
Metal Headboard Queen/Full
For more great furniture ideas, check out our website at www.dorelliving.com You can also keep up to date on all the latest trends by liking our Facebook page and Instagram page.
NOTE: THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Congratulations on your latest furniture purchase! Dorel Living furniture has been developed with quality, convenience and style in mind. We trust it will provide you with many years of exceptional comfort and service.
Before beginning assembly, we encourage you to familiarize yourself with your new furniture piece by taking a few minutes to go through this booklet. It contains important information on our
warranty and care tips to keep your furniture looking as good as new.
Questions, concerns, missing parts? Customer satisfaction is important to us at Dorel Asia.
CONTACT OUR CUSTOMER SERVICE DEPARTMENT BEFORE RETURNING PRODUCT TO THE RETAILER.
Our agents are available Monday to Friday 8am to 5pm (EST) to take your call and answer any questions. For faster service, always have the model number ready when contacting us.
toll free #: 1-800-295-1980
You can also reach us by email or by visiting our website and clicking on the Support tab:
[email protected]
www.dorelliving.com
*
*
*
*
*
*
*
*
Dust this item regularly with a soft, lint-free cloth to prevent soil build up. Do not soak or wash in hot water. Wipe with a soft, damp cloth if necessary. Do not use abrasives, cleansers or polish.
Check all bolts, screws and fasteners periodically and tighten them if necessary.
1-YEAR LIMITED WARRANTY
WARNING: Should this product become damaged, and/or components are broken or missing, DO NOT USE.
Dorel warrants its product to be free from defects in material and workmanship and agrees to remedy any such defect. This warranty covers 1 year from the date of original purchase from authorized
retailers. This warranty is valid only upon presentation of proof of purchase. This is solely limited to the repair or replacement of defective furniture components and no assembly labor is included. This
warranty does not apply to any product which has been improperly assembled, subjected to misuse or abuse or which has been altered or repaired in any way. The warranty does not cover wearing, tearing, fading or splitting of the fabric (where applicable). This warranty gives you specific legal rights and you may also have other rights which vary from State to State or Province to Province.
Assembly may require two people.
NOTE: Bed frame is not included and must be purchased separately.
Estimated assembly time is 45-60 minutes
CARE, CLEANING AND MAINTENANCE NOTES AND INSTALLATION
Ensure all parts and components are present before beginning assembly.
Assemble on a soft, smooth surface to prevent damage to the product finish.
Read all instructions before use.
DO NOT use power tools.
CAUTION: Adult assembly required.
CUSTOMER SERVICE
You can also contact us by writing to the address listed below. Please include the product model number, color and a detailed description of your enquiry.
Dorel Living - Customer Service Department 12345 Albert-Hudon Boulevard, Suite 100
Montreal, Quebec Canada, H1G 3L1
M ULTI FUNCTI O N CART
PARTS LIST
D
B
E
BOTTOM CROSS BAR FINIAL
1 PC 2 PCS
Metal Headboard Queen/Full DA5278Q-BZ
BED POST HEADBOARD ADAPTER PLATE
2 PCS 1 PC 2 PCS
A C
4 5 6
HARDWARE LIST
2
8
3
9
HEX SOCKET HEAD BOLT SPRING WASHER NUT
4 PCS 4 PCS 4 PCS
Ø1/4" X 1/2" Ø 6.5mm X 16mm X 1mm Ø 1/4" X 11mm X 8mm
BED FRAME HARDWARE (FULL SIZE BED) 7
OPEN END WRENCH SPRING WASHER NUT
1 PC 4 PCS 4 PCS
12 PCS 2 PCS 1 PC
Ø 6.5mm* X 16mm X 1mm Ø 1/4" X 11mm X 8mm
Metal Headboard Queen/Full DA5278Q-BZ
Ø1/4" X 2" Ø1/4"X 1-1/4"
HEX SOCKET HEAD BOLT THREADED PIN HEX KEY 1
STEP 1:
Metal Headboard Queen/Full DA5278Q-BZ
Attach finials (E) to bed posts (A) with threaded pins (2) as shown below.
2
STEP 2:
Metal Headboard Queen/Full DA5278Q-BZ
Attach bed posts (A) to headboard (B) and bottom cross bar (D) with hex socket head bolts (1).
Leave the bolts loose to facilitate assembly.
Once all bolts are installed, use Hex key (3) to tighten bolts (1).
NOTE: Headboard (B) and bottom cross bar (D) must be attached to the countersunk holes on bed posts (A).
1 3
Metal Headboard Queen/Full DA5278Q-BZ
Attaching the bed frame to make a queen metal bed.
Attach bed frame (purchased separately) to bed posts (A) using bolts (1), spring washers (5) and nuts (6).
Use Hex key (3) to tighten bolts and open end wrench (4) to tighten the nuts (6).
NOTE: THE BED FRAME IS NOT INCLUDED AND MUST BE PURCHASED SEPARATLEY.
THE FOLLOWING ILLUSTRATIONS ARE FOR REFERENCE ONLY.
5 1
6 4
3
Metal Headboard Queen/Full DA5278Q-BZ
Attaching the bed frame to make a full size bed.
STEP 1
Attach adapter plates (C) to bed posts (A) using bolts (1), spring washers (5) and nuts (6). Use Hex key (3) to tighten the bolts and the open end wrench (4) to tighten the nuts.
NOTE: THE BED FRAME IS NOT INCLUDED AND MUST BE PURCHASED SEPARATLEY.
THE FOLLOWING ILLUSTRATIONS ARE FOR REFERENCE ONLY.
5 1
6 4
3
Metal Headboard Queen/Full DA5278Q-BZ
Attaching the bed frame to make a full size bed.
STEP 2
Attach the bed frame (purchased separately) to adapter plate (C) using bolts (7), spring
washers (8) and nuts (9). Use Hex key (3) to tighten bolts (7) and the open end wrench (4) to tighten the nuts (9).
NOTE: THE BED FRAME IS NOT INCLUDED AND MUST BE PURCHASED SEPARATELY.
THE FOLLOWING ILLUSTRATIONS ARE FOR REFERENCE ONLY.
Metal Headboard Queen/Full DA5278Q-BZ
CAUTION: This unit is intended for use only with the products and/or maximum weights indicated. Use with other products and/or products heavier than the maximum weights indicated may result in
instability or cause possible injury.
DO NOT RETURN PRODUCT TO THE STORE.
If a part is missing or damaged, contact our customer service department.
We will replace the part FREE of charge.
Tel #: 1-800-295-1980 E-Mail: [email protected]
NEED HELP!
CALL US FOR ASSISTANCE 1-800-295-1980
DO NOT RETURN PRODUCT TO STORE
E-MAIL:[email protected]
Modelo No: CODIGO UPC: Color:
DA5278Q-BZ 0-65857-18846-2 Bronce
Fecha de compra: _____ / _____ / _____ Número de lote:
(tomado del cartón)
Cabecera de metal para cama matrimonial/doble
Para obtener más ideas de muebles inspirantes, visite nuestro sitio web en www.dorelliving.com
También puede mantenerse informado de todas las últimas tendencias suscribiéndose a nuestra página en Facebook page.
e Instagram page.
NOTA: ESTE MANUAL DE INSTRUCCIONES CONTIENE INFORMACIÓN DE SEGURIDAD IMPORTANTE.
POR FAVOR, LÉALO Y CONSÉRVELO PARA CONSULTARLO EN EL FUTURO.
¡Felicitaciones por su nueva compra de un mueble! Los muebles de la línea Dorel Living han sido
diseñados con la calidad, la comodidad y el estilo en mente. Estamos seguros de que este mueble le servirá por muchos años con su comodidad excepcional.
Le recomendamos que antes de comenzar a armarlo se familiarice con su nueva compra y tome unos minutos de su tiempo para leer este manual. Contiene información importante sobre nuestra garantía y consejos de cuidados para que su mueble siempre conserve su apariencia de nuevo.
Preguntas, inquietudes, partes que faltan? La satisfacción del cliente es importante para nosotros en Dorel Asia. CONTACTE NUESTRO DEPARTAMENTO DE SERVICIO AL CLIENTE ANTES DE DEVOLVER EL
PRODUCTO A LA TIENDA.
Nuestros agentes están disponibles de lunes a viernes de 8 a.m. a 5 p.m. (EST) para atender su llamada y responder a cualquier pregunta. Para un servicio más rápido, siempre tenga listo el número de modelo al
contactarnos. Nuestro número gratuito es: 1-800-295-1980
También puede comunicarse con nosotros por correo electrónico o visitando nuestro sitio web haciendo clic en los enlaces de soporte:
[email protected] www.dorelliving.com
*
*
*
*
*
*
*
Quítele el polvo regularmente con un paño suave y seco, para evitar que la suciedad se acumule.No remojar ni lavar en agua caliente. Limpie con un paño suave y húmedo si es necesario. No use abrasivos, limpiadores o productos para pulir.
Revise todos los pernos, tornillos y sujetadores periódicamente y apriételos si es necesario.
GARANTÍA LIMITADA DE 1 AÑO
ADVERTENCIA: Si este producto está dañado y/o ciertas piezas faltan o están rotas, NO LO USE.
Dorel garantiza que este producto está libre de defectos de material y mano de obra y se compromete a remediar cualquier defecto de este tipo. Esta garantía cubre 1 año a partir de la fecha de compra original.
Esta garantía es válida solamente con presentación de una prueba de compra. Esto se limita a la reparación o reemplazo de componentes defectuosos del mueble y no se incluye ningún trabajo de
ensamblaje. Esta garantía no se aplica a ningún producto que haya sido mal ensamblado, sujeto a mal uso o abuso, o que haya sido alterado o reparado de cualquier manera. Cualquier uso, rotura o pérdida de color de la tela no están incluidos en esta garantía (donde corresponda). Esta garantía le da derechos legales específicas y usted puede también tener otros derechos que varían de estado a estado o de provincia a provincia.
PRECAUCIÓN: El producto debe ser armado por un adulto.
Pueden necesitarse dos personas para armar el producto.
Tiempo estimado para armar el producto: 45-60 minutos.
CUIDADO, LIMPIEZA Y MANTENIMIENTO NOTAS E INSTALACIÓN
Asegúrese de tener todas las piezas y componentes antes de comenzar a armarla.
Ármela sobre superficies limpias y blandas para evitar dañar el pulido del producto.
Lea todas las instrucciones antes de usar el producto.
NO use herramientas eléctricas.
SERVICIO AL CLIENTE
También puede contactarnos escribiendo a la dirección que figura a continuación. Por favor incluya el número de modelo del producto, el color y una descripción detallada de su pregunta.
Dorel Living - Customer Service Department 12345 Albert-Hudon Boulevard, Suite 100
Montreal, Quebec Canada, H1G 3L1
M ULTI FUNCTI O N CART
LISTA DE PIEZAS
D
B
E
TRAVESAÑO INFERIOR REMATE
1 PZA 2 PZAS
Cabecera de metal para cama matrimonial/doble DA5278Q-BZ
POSTE DE LA CAMA CABECERA PLACA ADAPTADORA
2 PZAS 1 PZA 2 PZAS
A C
4 5 6
LISTA DE TORNILLOS Y ACCESORIOS
2
8
3
9
TORNILLO CABEZAL HEXAGONAL ARANDLA RESORTE TUERCA
4 PZAS 4 PZAS 4 PZAS
Ø1/4" X 1/2" Ø 6.5mm X Ø16mm X 1mm Ø 1/4" X 11mm X 8mm
TORNILLOS Y ACCESORIOS PARA EL MARCO DE CAMA GRANDE 7
LLAVE INGLESA ARANDELA RESORTE TUERCA
1 PZA 4 PZAS 4PZAS
12 PZAS 2 PZAS 1 PZA
Ø 6.5mm X Ø16mm X 1mm Ø 1/4" X 11mm X 8mm
Cabecera de metal para cama matrimonial/doble DA5278Q-BZ
Ø1/4" X 2" Ø1/4" X 1-1/4"
TORNILLO CABEZAL HEXAGONAL PIVOTE ROSCADO LLAVE ALLEN 1
ETAPA 1:
Cabecera de metal para cama matrimonial/doble DA5278Q-BZ
Fije los remates (E) a los postes de la cama (A) con los pivotes roscados (2) como se muestra a continuación.
2
ETAPA 2:
Cabecera de metal para cama matrimonial/doble DA5278Q-BZ
Fije los postes de la cama (A) a la cabecera (B) y al travesaño inferior (D) con los pernos de cabeza hexagonal (1). Deje los tornillos sueltos para facilitar el montaje.
Una vez que todos los pernos estén instalados, use la llave Allen (3) para apretar los pernos (1).
NOTA: La cabecera de la cama (B) y el travesaño inferior (D) deben estar conectados a los agujeros avellanados en los postes de la cama (A).
1 3
Cabecera de metal para cama matrimonial/doble DA5278Q-BZ
Fijando el armazón de la cama para hacer una cama matrimonial.
Fije el marco de la cama (debe comprarse por separado) a los postes (A) con los pernos (1), las arandelas resorte (5) y las tuercas (6). Use la llave Allen (3) para apretar los pernos y la llave inglesa (4) para apretar las tuercas (6).
NOTE: EL MARCO DE CAMA NO ESTÁ INCLUIDO Y DEBE COMPRARSE POR SEPARADO.
LAS SIGUIENTES ILUSTRACIONES SON SÓLO PARA REFERENCIA.
5 1
6 4
3
Cabecera de metal para cama matrimonial/doble DA5278Q-BZ
Fijando el armazón de la cama para hacer una cama doble.
ETAPA 1
Fije la placa adaptadora (C) a los postes de la cama (A)con los pernos (1), arandelas resorte (5) y las tuercas (6). Use la Allen (3) para apretar los pernos y la llave inglesa (4) para apretar las tuercas.
NOTE: EL MARCO DE CAMA NO ESTÁ INCLUIDO Y DEBE COMPRARSE POR SEPARADO.
LAS SIGUIENTES ILUSTRACIONES SON SÓLO PARA REFERENCIA.
5 1
6 4
3
Cabecera de metal para cama matrimonial/doble DA5278Q-BZ
Fijando el armazón de la cama para hacer una cama doble.
ETAPA 2
Fije el marco de la cama (debe comprarse por separado) a los Placa adaptadora(C) con los pernos (7), las arandlas resorte (8) y las tuercas (9). Use la llave allen (3) para
apretar los pernos (7) y la llave inglesa (4) para apretar las tuercas (9).
NOTE: EL MARCO DE CAMA NO ESTÁ INCLUIDO Y DEBE COMPRARSE POR SEPARADO.
LAS SIGUIENTES ILUSTRACIONES SON SÓLO PARA REFERENCIA.
Cabecera de metal para cama matrimonial/doble DA5278Q-BZ
PRECAUCIÓN: Esta unidad está prevista únicamente para ser usada con los productos y el peso máximo indicados. El usarla con otros
productos más pesados que el peso máximo indicado puede provocar inestabilidad y causar heridas.
NEED HELP!
CALL US FOR ASSISTANCE 1-800-295-1980
DO NOT RETURN PRODUCT TO STORE E-MAIL:[email protected]
NO DEVUELVA EL PRODUCTO A LA TIENDA.
Si falta una pieza o está dañada, contacte nuestro departamento de servicio a la clientela.
Reemplazaremos la pieza SIN NINGÚN cargo.
Tel #: 1-800-295-1980 Correo electrónico: [email protected]
