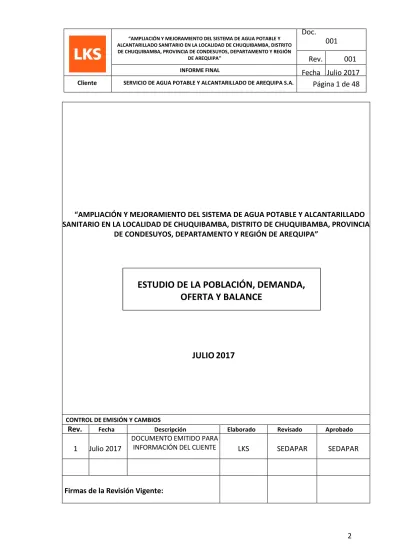

ESTUDIO DE LA POBLACIÓN, DEMANDA, OFERTA Y BALANCE

(1)

2

DE AREQUIPA”

Rev. 001

INFORME FINAL

Cliente SERVICIO DE AGUA POTABLE Y ALCANTARILLADO DE AREQUIPA S.A.

Fecha Julio 2017 Página 1 de 48

“AMPLIACIÓN Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y ALCANTARILLADO SANITARIO EN LA LOCALIDAD DE CHUQUIBAMBA, DISTRITO DE CHUQUIBAMBA, PROVINCIA

DE CONDESUYOS, DEPARTAMENTO Y REGIÓN DE AREQUIPA”

ESTUDIO DE LA POBLACIÓN, DEMANDA, OFERTA Y BALANCE

JULIO 2017

CONTROL DE EMISIÓN Y CAMBIOS

Rev.

Fecha Descripción Elaborado Revisado Aprobado

1 Julio 2017

DOCUMENTO EMITIDO PARA

INFORMACIÓN DEL CLIENTE

LKS SEDAPAR SEDAPAR

Firmas de la Revisión Vigente:

(2)

3

ÍNDICE

1 CÁLCULO DE LA DEMANDA ... 5

1.1 DELIMITACIÓN DE LAS ZONAS DE LOTIZACIÓN... 5

1.1.1 Nombre del Proyecto ... 5

1.1.2 Localización ... 5

1.1.3 Habilitaciones Urbanas ... 6

1.1.4 Plano de Habilitaciones Urbanas ... 6

1.1.5 Características del Distrito de Chuquibamba ... 8

1.1.6 Planos de límite de Lotización ... 9

1.2 ESTIMACIÓN DE LA POBLACIÓN ... 11

1.2.1 Población ... 11

1.2.2 Población beneficiada por zonas ... 11

1.2.3 Periodo de diseño ... 12

1.2.4 Cálculo de la Población Futura ... 12

1.2.5 Proyección de la Población Futura ... 16

1.2.6 Horizonte del Proyecto ... 18

1.2.7 Cálculo de la Población Servida ... 18

1.3 ESTIMACIÓN DE LA DOTACIÓN DE AGUA POTABLE ... 21

1.3.1 Dotación de Agua Potable ... 21

1.3.2 Coeficiente de variación de consumo ... 21

1.3.3 Almacenamiento ... 22

1.3.4 Agua no facturada ... 23

1.3.5 Volumen contra incendios y reserva ... 24

1.3.6 Parámetros ... 24

1.3.7 Proyección de cobertura de servicios ... 25

1.3.8 Conexiones Domiciliarias ... 25

1.3.9 Planta de Tratamiento de Aguas Residuales ... 26

1.4 ESTIMACIÓN DEL PERIODO DE DISEÑO... 26

1.4.1 Cálculo del Periodo de Diseño ... 26

1.5 CÁLCULO DE LA DEMANDA POR SECTORES ... 28

1.5.1 Proyección de la Población ... 28

(3)

4 1.5.2 Demanda de Agua Potable ... 29

2 CÁLCULO DE LA OFERTA ... 36

2.1 OFERTA DEL SISTEMA DE AGUA POTABLE ... 36

2.1.1 Fuente de Agua Potable ... 36

2.1.2 Captación de Palljaruta ... 36

2.1.3 Almacenamiento ... 37

2.1.4 Línea de Conducción ... 37

2.1.5 Línea de Aducción ... 39

2.1.6 Calidad de Agua ... 39

2.2 OFERTA DEL SISTEMA DE ALCANTARILLADO ... 41

2.2.1 Planta de Tratamiento de Desagües ... 41

2.2.2 Emisor ... 42

3 BALANCE OFERTA - DEMANDA ... 42

3.1 AGUA POTABLE ... 42

3.1.1 Captación y Planta de tratamiento ... 42

3.1.2 Reservorios ... 43

3.1.3 Línea de Conducción ... 44

3.1.4 Línea de Aducción ... 45

3.2 ALCANTARILLADO ... 47

3.2.1 Planta de Tratamiento de Desagües ... 47

3.2.2 Emisor ... 48

(4)

5

1 CÁLCULO DE LA DEMANDA

1.1 DELIMITACIÓN DE LAS ZONAS DE LOTIZACIÓN 1.1.1 Nombre del Proyecto

El nombre del proyecto es “AMPLIACIÓN Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y ALCANTARILLADO SANITARIO EN LA LOCALIDAD DE CHUQUIBAMBA, DISTRITO DE CHUQUIBAMBA, PROVINCIA DE CONDESUYOS, DEPARTAMENTO Y REGIÓN DE AREQUIPA”.

1.1.2 Localización Distrito: Chuquibamba.

Provincia: Condesuyos.

Región: Arequipa.

Departamento: Arequipa.

Altura: 2880 m.s.n.m.

Clima: Temperatura promedio de 20 °C.

Precipitación anual: 1 mm/año.

Figura 1.1 Localización del Proyecto.

(5)

6 1.1.3 Habilitaciones Urbanas

Las habilitaciones urbanas que se encuentran dentro del ámbito de acción del proyecto se presentan en la siguiente tabla:

Tabla 1.1 Habilitaciones Urbanas del Proyecto.

Habilitación Urbana N° Lotes Área

Chuquibamba 472 208814.39

AA.HH. Belén 158 71283.71

Los Errantes de Chuquibamba Antonio, Linio y Gilberto 60 42047.30

Urb. 23 de Junio 148 121714.40

Copacabana 75 42899.81

Ampliación Copacabana 56 33578.83

Vallecito y Ampliación Vallecito 169 114471.49

Los Errantes de Chuquibamba II Etapa 36 24948.95

Total 1174 659758.88

1.1.4 Plano de Habilitaciones Urbanas

(6)

(7)

8 1.1.5 Características del Distrito de Chuquibamba

a) Altitud

El distrito de Chuquibamba está ubicado a una altitud de 2880 m.s.n.m. en la región quechua, entre los 15° 50’ 06” latitud sur y 72° 39’ 06” longitud oeste.

b) Clima

El clima del distrito de Chuquibamba es seco, frío a templado, con lluvias en los meses de Diciembre a Marzo.

La temperatura media oscila entre los 06 °C a 16 °C.

c) Geología

La ciudad de Chuquibamba se encuentra formada sobre material formado por terrazas fluvio- glacial que logra cubrir las formaciones de rocas precámbricas (gneis, rocas intrusitas:

granodioritas y granitos).

De acuerdo a su origen geológico los suelos son conglomerados semicompactados de material limo-arcilloso con presencia de bolonerías de rocas basálticas, andesiticas y piedra pómez, por dicha naturaleza sus características geotécnicas son óptimas para la implementación de construcciones considerándose como terreno semirocoso.

d) Hidrología

El principal recurso hídrico del distrito de Chuquibamba es el rio Blanco, que tiene sus orígenes en los deshielos del Coropuna, este río al pasar por Chuquibamba se denomina “Río grande”, y al seguir por la zona de Pacaychacra se llama Río Huario.

Estas fuentes hídricas permiten que el manejo de riego de cultivos sea por gravedad.

Asimismo existe el Río Huacucane, proveniente de las quebradas de Huacucane, y manantiales, las mismas que permite regar las andenerías de Chuquibamba.

e) Flora y fauna

Dentro de la Fauna se tiene el ganado vacuno, ovino caprino, equino, así también a mas altura de Chuquibamba tenemos los camélidos (Llama y alpaca) vizcachas, perdices.

En la flora los más representativo son: papa, zapallo, maíz, quinua, olluco, alfalfa, tumbo, rocoto, etc.

f) Vías de comunicación

Al distrito de Chuquibamba se accede desde Arequipa, a través de la Carretera Panamericana

Sur, hasta el Km 892 (altura del cruce de Camaná- Majes), continuando por la carretera

asfaltada que va al valle de Majes, siguiendo luego por Corire, Aplao, hasta cruce de Acoy, por

donde se indica la carretera a Chuquibamba.

(8)

9 El tiempo de viaje dura aproximadamente 5 horas desde Arequipa.

En la ciudad de Arequipa existen líneas de buses que conducen al área de estudio, que se abordan desde el Terminal Terrestre así como del Terrapuerto en Arequipa. Asimismo en la localidad de Chuquibamba existe un Terminal terrestre, desde donde salen diariamente los buses hacia Arequipa y los demás distritos de la Provincia.

g) Medios de comunicación

La provincia cuenta con un sistema automático de centrales telefónicas que permiten el empleo de todos los servicios existentes, incluyendo el de telefonía celular.

Tiene cubierto el espectro radial en AM y FM, así como en canales de televisión. En la localidad se cuenta con servicios de Internet.

1.1.6 Planos de límite de Lotización

(9)

(10)

11 1.2 ESTIMACIÓN DE LA POBLACIÓN

1.2.1 Población

La población del Distrito urbano de Chuquibamba ha decrecido desde 3008 habitantes en el año 1972 hasta 2576 habitantes en el año 1993. En el cuadro que se presenta a continuación, se puede observar que las tasas anuales de crecimiento geométrico fueron negativas en los períodos intercensales 1972 - 1981 y 1981 - 1993, sin embargo en el último periodo intercensal 1993 - 2007 hubo un crecimiento de la población urbana siendo la tasa intercensal positiva de 0.59%.

Esto es según la fuente referencial de los Censos Nacionales INEI realizados en dichos años, por lo tanto a partir de esta base de datos, los cálculos de la proyección de la Población se han realizado mediante cuatro métodos diferentes de cálculo (Ver Apartado 1.2.4).

Tabla 1.1 Censos Nacionales INEI. Distrito de Chuquibamba.

Censos Población

urbana Tasa

intercensal Lotes Densidad

1972 3008 - - -

1981 2589 -1.65% - -

1993 2576 -0.04% 828 3.11

2007 2796 0.59% 1074 2.60

Fuente: INEI – Censos Nacionales.

La población actual de la localidad de Chuquibamba es de 2840 habitantes al año 2016, teniendo una densidad poblacional igual a 2.60.

Tabla 1.2 Parámetros de la proyección del Distrito de Chuquibamba.

Localidad Sin proyecto

Población actual (habitantes) 2840

Número de viviendas 1174

Tasa crecimiento anual de población (%) 0.17 Densidad por lote (habitante/lote) 2.60

1.2.2 Población beneficiada por zonas

Tabla 1.1 Habilitaciones Urbanas del Proyecto.

Habilitación Urbana N° Lotes Población

Chuquibamba 472 1142

AA.HH. Belén 158 382

Los Errantes de Chuquibamba Antonio, Linio y Gilberto 60 145

Urb. 23 de Junio 148 351

Copacabana 75 203

Ampliación Copacabana 56 145

(11)

12

Vallecito y Ampliación Vallecito 169 327

Los Errantes de Chuquibamba II Etapa 36 145

Total 1174 2840

1.2.3 Periodo de diseño

Según los criterios de evaluación para los proyectos de saneamiento, el horizonte del proyecto en la localidad de Chuquibamba es de 20 años.

Figura 1.2 Periodo de Diseño.

1.2.4 Cálculo de la Población Futura

Cada vez más, y con propósitos de planeamiento económico, social, político y comercial, usuarios de los diferentes ámbitos del quehacer nacional, demandan conocer la población total, para determinar la capacidad potencial de consumidores.

Cuando los encargados de hacer estas proyecciones inician su trabajo, se enfrentan al gran dilema de cuál metodología, se debe utilizar.

Existen diversos métodos de estimar las poblaciones. Para propósitos del presente Proyecto, se ha utilizado metodologías que establecen estimaciones que se realizan en base a funciones de tipo matemático, como la lineal, geométrica, parabólica y/o exponencial, suponiendo un comportamiento de la población según este tipo de función.

Para la determinación de la curva de crecimiento poblacional se ha determinado con los datos de los censos y con los diferentes modelos: aritmético, geométrico, parabólico y curva exponencial modificada. Las estimaciones se han realizado en forma independiente para la localidad de Chuquibamba.

a. Método Aritmético

Ecuación: Pf = Po ( 1 + r t ) Combinaciones con dos censos :

1972 1981 === > r = -1.55%

1972 1993 === > r = -0.68%

1972 2007 === > r = -0.20%

1981 1993 === > r = -0.04%

1981 2007 === > r = 0.31%

1993 2007 === > r = 0.61%

Combinaciones de tres censos :

1972 1981 1993 === > r1 = -0.69%

1972 1981 2007 === > r2 = -0.17%

(12)

13 1972 1993 2007 === > r3 = -0.17%

1981 1993 2007 === > r4 = 0.31%

Combinación con cuatro censos :

1972 1981 1993 2007 === > r5 = -0.17%

Tabla 1.3 Comportamiento histórico de la Población.

Curva Tasa 1972 1981 1993 2007 Sumatoria Diferencia

Censo 3008 2589 2576 2796 10 969 ---

1 -0.69% 3681 3404 3093 2796 12 974 2005

2 -0.17% 2972 2924 2863 2796 11 555 586

3 -0.17% 2968 2922 2862 2796 11 548 579

4 0.31% 2522 2587 2680 2796 10 585 384

5 -0.17% 2971 2923 2863 2796 11 553 584

Curva seleccionada: Po = 2796 habitantes

r = 0.31%

Figura 1.3 Curva de crecimiento según Método Aritmético.

b. Método Geométrico

Ecuación: Pf = Po ( 1 + r )

^t

Combinaciones con dos censos :

1972 1981 === > r = -1.65%

1972 1993 === > r = -0.74%

1972 2007 === > r = -0.21%

0 500 1,000 1,500 2,000 2,500 3,000 3,500 4,000

1,970 1,980 1,990 2,000 2,010

POBLACION (Hab)

TIEMPO (Años)

METODO ARITMÉTICO

Censo 1 2 3 4 5

.

(13)

14 1981 1993 === > r = -0.04%

1981 2007 === > r = 0.30%

1993 2007 === > r = 0.59%

Combinaciones con tres censos :

1972 1981 1993 === > r1 = -0.20%

1972 1981 2007 === > r2 = -0.46%

1972 1993 2007 === > r3 = -0.67%

1981 1993 2007 === > r4 = 0.17%

Combinación con cuatro censos :

1972 1981 1993 2007 === > r5 = -0.31%

Curva Tasa 1972 1981 1993 2007 Sumatoria Diferencia

Censo 3008 2589 2576 2796 10 969 ---

1 -0.20% 3001 2947 2876 2796 11 620 651

2 -0.46% 3286 3153 2983 2796 12 218 1249

3 -0.67% 3540 3332 3,073 2796 12 741 1772

4 0.17% 2631 2673 2729 2796 10 829 140

5 -0.31% 3116 3031 2920 2796 11 863 894

Curva seleccionada: Po = 2,796 habitantes r = 0.17%

Figura 1.4 Curva de crecimiento según Método Geométrico.

0 500 1,000 1,500 2,000 2,500 3,000 3,500 4,000

1,970 1,980 1,990 2,000 2,010

POBLACION (Hab)

TIEMPO (Años)

METODO GEOMÉTRICO

Censo 1 2 3 4 5

(14)

15 c. Método Parabólico

Ecuación: Pf = A + B . t + C . t

²

Combinaciones con tres censos :

1972 1981 1993 === > A1 = 2796

B1 = 85.53

C1 = 2.17

1972 1981 2007 === > A2 = 2796

B2 = 48.46

C2 = 1.56

1972 1993 2007 === > A3 = 2796

B3 = 30.23

C3 = 1.04

1981 1993 2007 === > A4 = 2796

B4 = 24.76

C4 = 0.65

Mínimos cuadrados :

1972 1981 1993 2007 === > A5 = 2796

B5 = 36.05

C5 = 1.18

Curva 1972 1981 1993 2007 Sumatoria Diferencia

Censo 3008 2589 2576 2796 10 969 ---

1 2454 2035 2022 2796 9307 1662

2 3008 2589 2422 2796 10 815 154

3 3008 2710 2576 2796 11 090 121

4 2720 2589 2576 2796 10 681 288

5 2979 2656 2522 2796 10 953 16

Curva seleccionada: A = 2796

B = 36.05

C = 1.18

(15)

16

Figura 1.5 Curva de crecimiento según Método Geométrico.

d. Método de Curva Exponencial Modificada Ecuación : Pf = A + B .t

Mínimos cuadrados :

1972 1981 1993 2007 === > A5 = 2661.11

B5 = - 4.33 1.2.5 Proyección de la Población Futura

Para efectos de la estimación de la proyección de la población a lo largo del horizonte del proyecto, adoptaremos el modelo geométrico y una tasa de crecimiento de 0.17% anual, como resultado de los análisis poblacional de los años 1972 - 2007. Esta tasa es equivalente al último periodo intercensal 1993 - 2007. En consecuencia la ecuación que muestra la proyección de la población es:

Ecuación elegida : 2830 (1 + 0.0017)

^T

0 500 1,000 1,500 2,000 2,500 3,000 3,500

1,970 1,980 1,990 2,000 2,010

POBLACION (Hab)

TIEMPO (Años)

METODO PARABÓLICO

Censo 1 2 3 4 5

(16)

17

Tabla 1.6 Cuadro resumen de Población Futura.

N° Año Censo Aritmético Geométrico Parabólico Exponencial Curva Modificada Elegida

1972 3008

1981 2589

1993 2576

- 2007 2796 2796 2796 2796 2796 2796

A 2008 2800 2804 2800 2833 2656 2800

B 2009 2805 2813 2805 2872 2652 2805

C 2010 2810 2821 2810 2914 2648 2810

D 2011 2815 2830 2815 2959 2643 2815

E 2012 2820 2839 2820 3005 2639 2820

F 2013 2825 2847 2825 3054 2635 2825

G 2014 2830 2856 2830 3106 2630 2830

H 2015 2835 2865 2835 3159 2626 2835

I 2016 2840 2873 2840 3216 2622 2840

0 2017 2844 2882 2844 3274 2617 2844

1 2018 2849 2891 2849 3335 2613 2849

2 2019 2854 2899 2854 3398 2609 2854

3 2020 2859 2908 2859 3464 2604 2859

4 2021 2864 2917 2864 3531 2600 2864

5 2022 2869 2925 2869 3602 2596 2869

6 2023 2874 2934 2874 3674 2591 2874

7 2024 2879 2942 2879 3749 2587 2879

8 2025 2884 2951 2884 3827 2583 2884

9 2026 2889 2960 2889 3906 2578 2889

10 2027 2894 2968 2894 3989 2574 2894

11 2028 2899 2977 2899 4073 2570 2899

12 2029 2904 2986 2904 4160 2565 2904

13 2030 2909 2994 2909 4249 2561 2909

14 2031 2914 3003 2914 4340 2557 2914

15 2032 2919 3012 2919 4434 2552 2919

16 2033 2925 3020 2925 4530 2548 2925

17 2034 2930 3029 2930 4629 2544 2930

18 2035 2935 3038 2935 4730 2539 2935

19 2036 2940 3046 2940 4833 2535 2940

20 2037 2945 3055 2945 4939 2531 2945

(17)

18

Figura 1.6 Curva de crecimiento del Distrito de Chuquibamba.

1.2.6 Horizonte del Proyecto

De acuerdo a los criterios planteados y conforme a lo establecido en los términos de referencia, el periodo de diseño será igual a 20 años, cuyo horizonte es el año 2037.

1.2.7 Cálculo de la Población Servida

El servicio de agua potable es administrado por SEDAPAR S.A., se cuenta con un servicio continuo de 24 horas del día, cuenta con 1258 conexiones domiciliarias al mes de diciembre del 2016.

0 1000 2000 3000 4000 5000 6000

1960 1970 1980 1990 2000 2010 2020 2030 2040 2050

POBLACION (Habitantes)

TIEMPO (Años)

CURVA DE CRECIMIENTO POBLACIONAL DEL DISTRITO DE CHUQUIBAMBA

Censo

Arimético

Geométrico

Parabólico Exponen.

Modifi.

(18)

19

Tabla 1.7 Población servida – Agua Potable (Proyectada).

Fuente: Indicadores de Gestión – SEDAPAR 2016.

El servicio de alcantarillado es administrado por SEDAPAR S.A., cuenta con 1147 conexiones domiciliarias al mes de diciembre del 2016.

Conex.Domic.

hab. Tanque Cist.

hab. Pileta Púb.

TOTAL DEPARTAMENTO 1265213 310834 1068318 40996 10876hab. 1120190 145023 88.50%

AREQUIPA METROPOLITANA 1053333 268873 927055 39820 6158 973033 80300 92.40%

Arequipa 62370 26921 61935 - 0 61935 435 99.30%

Alto Selva Alegre 95151 20758 84946 100 956 86002 9149 90.40%

Cayma 109112 24688 103802 2485 958 107245 1867 98.30%

Cerro Colorado 170811 49494 144813 23960 128 168901 1910 98.90%

Characato 8385 0 - 817 168 985 7400 11.70%

Chiguata 2407 1121 1620 - 105 1725 682 71.70%

Jacobo Dickson Hunter 55018 11606 52863 40 464 53367 1651 97.00%

Jose Luis Bustamante y Rivero 92114 25223 89187 - 359 89546 2568 97.20%

Mariano Melgar 59931 15767 56003 1107 680 57790 2141 96.40%

Miraflores 55144 17316 53701 59 292 54052 1092 98.00%

Paucarpata 145201 34464 135258 2892 469 138619 6582 95.50%

Sabandía 4522 323 1150 643 0 1793 2729 39.70%

Sachaca 24554 7343 23298 256 645 24199 355 98.60%

Socabaya 84534 15399 69964 3869 359 74192 10342 87.80%

Tiabaya 16264 1761 8969 - 57 9026 7238 55.50%

Uchumayo 12404 991 5298 - 168 5466 6938 44.10%

Yanahuara 26285 9130 26122 - 0 26122 163 99.40%

Yura 29126 6568 8126 3592 350 12068 17058 41.40%

TOTAL PROVINCIAS 211880 41961 141263 1176 4718 147157 64723 69.50%

Arequipa

La Joya 23813 2143 9913 0 603 10516 13297 44.20%

Caylloma

Chivay 9350 2154 8990 0 25 9015 335 96.40%

El Pedregal 61364 3530 20965 0 0 20965 40399 34.20%

La Unión

Cotahuasi 2096 946 1766 0 226 1992 104 95.00%

Condesuyos

Chuquibamba 3202 1258 3010 0 0 3010 192 94.00%

Castilla

Aplao 6940 2734 6704 0 25 6729 211 97.00%

Islay

Mollendo 23274 9994 19290 553 2732 22575 699 97.00%

Mataraní 7777 1425 4903 0 121 5024 2753 64.60%

Mejía 743 1197 639 0 60 699 44 94.10%

Cocachacra 8122 2151 7265 0 242 7507 615 92.40%

La Curva 2096 485 1896 0 121 2017 79 96.20%

El Arenal 4156 716 3290 0 80 3370 786 81.10%

La Punta de Bombón 7064 2201 6720 0 121 6841 223 96.80%

Camaná

Camaná 35228 6649 32160 623 362 33145 2083 94.10%

Caravelí

Caravelí 4539 1318 4172 0 0 4172 367 91.90%

Chala 6687 1181 4375 0 0 4375 2312 65.40%

Atico 3776 1267 3640 0 0 3640 136 96.40%

Yauca 1653 612 1565 0 0 1565 88 94.70%

Poblac.Abastec.

Total Agua Potable hab.

Poblac.Deficit.

Agua Potable hab.

Cobertura Agua Potable

%

LOCALIDADES Conex. Domic. POBLACION SERVIDA

Agua Potable N°

Población Total Habitantes

(19)

20

Tabla 1.8 Población servida – Alcantarillado (Proyectada).

Fuente: Indicadores de Gestión – SEDAPAR 2016.

TOTAL DEPARTAMENTO 1265213 271315 994574 274939 78.60%

AREQUIPA METROPOLITANA 1053333 240132 879867 173466 83.50%

Arequipa 62370 26572 61530 840 98.70%

Alto Selva Alegre 95151 16656 77916 17235 81.90%

Cayma 109112 23988 101942 7170 93.40%

Cerro Colorado 170811 37731 141835 28976 83.00%

Characato 8385 0 - 8385 0.00%

Chiguata 2407 1089 855 1552 35.50%

Jacobo Dickson Hunter 55018 11178 50404 4614 91.60%

Jose Luis Bustamante y Rivero 92114 24539 86560 5554 94.00%

Mariano Melgar 59931 12018 54334 5597 90.70%

Miraflores 55144 17463 52534 2610 95.30%

Paucarpata 145201 34040 130765 14436 90.10%

Sabandía 4522 254 1120 3402 24.80%

Sachaca 24554 7012 20838 3716 84.90%

Socabaya 84534 15238 60712 23822 71.80%

Tiabaya 16264 1478 7586 8678 46.60%

Uchumayo 12404 955 3895 8509 31.40%

Yanahuara 26285 8944 25914 371 98.60%

Yura 29126 977 1127 27999 3.90%

TOTAL PROVINCIAS 211880 31183 114707 101473 54.10%

Arequipa

La Joya 23813 1585 8813 15000 37.00%

Caylloma

Chivay 9350 1633 8275 1075 88.50%

El Pedregal 61364 3456 20550 45114 33.50%

La Unión

Cotahuasi 2096 709 1355 741 64.60%

Condesuyos

Chuquibamba 3202 1147 2845 357 88.90%

Castilla

Aplao 6940 1831 5598 1342 80.70%

Islay

Mollendo 23274 8985 18235 5039 78.30%

Mataraní 7777 978 3395 4382 43.70%

Mejía 743 0 - 743 0.00%

Cocachacra 8122 1289 5771 2351 71.10%

La Curva 2096 474 1875 221 89.50%

El Arenal 4156 465 2198 1958 52.90%

La Punta de Bombón 7064 1832 5420 1644 76.70%

Camaná

Camaná 35228 4894 23635 11593 67.10%

Caravelí

Caravelí 4539 1116 4101 438 90.40%

Chala 6687 789 2641 4046 39.50%

Atico 3776 0 - 3776 0.00%

Yauca 1653 0 - 1653 0.00%

Cobertura Alcantarillado

% Conex. Domic.

Alcantarillado N°

Poblac.Abastec.

Alcantarillado hab.

Poblac.Deficit.

Alcantarillado LOCALIDADES Población hab.

Total Habitantes

(20)

21 1.3 ESTIMACIÓN DE LA DOTACIÓN DE AGUA POTABLE

1.3.1 Dotación de Agua Potable

Para los consumos según las categorías se han calculado en base a la facturación del año 2016 brindada por SEDAPAR. Se tiene el volumen anual de agua facturado (m

³

), este volumen se convierte en un volumen mensual (m

³

/mes). En dicha información también se tiene como dato el número de conexiones c/medidor, los cuales el volumen mensual se divide con el número de conexiones c/medidor y se obtiene el consumo unitario c/medidor. Para obtener el consumo unitario s/medidor:

**Consumo unitario s/medidor = 1.05 * Consumo unitario c/medidor**

Tabla 1.9 Consumo según Categoría.

Datos de consumo por conexión según categorías (m³/mes/conexión) Doméstico

Consumo unitario c/medidor 11.24

Consumo unitario s/medidor 11.80

Comercial

Industrial

Estatal

Social

Consumo de los no conectados

Consumo de los no conectados -

1.3.2 Coeficiente de variación de consumo

El Reglamento de Nacional de Edificaciones (RNE) Norma OS.100, numeral 1.5 establece las variaciones de consumo o gasto según se aprecia en la siguiente tabla.

Para el final del periodo de diseño se requerirá la demanda máxima diaria, máxima horario que se presentan a continuación:

- Demanda máxima diaria:

Qmd = K

1

x Qp

(21)

22 Donde:

Qmd : Caudal máximo diario.

K

1

: Coeficiente adimensional del RNE, Norma OS. 100, numeral 1.5.

Qp : Caudal promedio.

- Demanda máxima horaria:

Qmh = K

2

x Qp Donde:

Qmh : Caudal máximo horario.

K

2

: Coeficiente adimensional del RNE, Norma OS. 100, numeral 1.5.

Qp : Caudal promedio.

Tabla 1.10 Coeficientes de Variaciones.

Coeficiente de variación Coeficiente Coeficiente de variación diaria (K1) 1.30 Coeficiente de variación horaria (K2) 1.80 - 2.50

Para el cálculo del caudal máximo diario se ha tomado como parámetro el valor de K

1

igual a 1.30 y para el cálculo del caudal máximo horario el coeficiente de variación (K

2

) es igual a 1.80.

1.3.3 Almacenamiento

Se tiene tres reservorios apoyados denominados R-1, R-2 y R-3, de capacidades de 120 m

³

, 120 m

³

y 280 m

³

respectivamente, por lo que en total es 520 m

³

.

Tabla 1.11 Almacenamiento de Reservorios.

Reservorio Tipo Funcionamiento Volumen (m³) Antigüedad

(Años) CF

(msnm) CNA

(msnm) Estado

R-1 Apoyado Cabecera 120 39 2999.524 3002.65 R

R-2 Apoyado 120 39 2999.524 3002.65 R

R-3 Apoyado Cabecera 280 15 3000.325 3003.854 R

Total 520

Tabla 1.12 Oferta de Almacenamiento.

Año Oferta Actual (m³)

Demanda

Proyectada (m³) Balance (m³)

Base 520.0 360 160

0 520.0 357 163

1 520.0 358 162

2 520.0 359 161

3 520.0 361 159

4 520.0 362 158

(22)

23

5 520.0 363 157

6 520.0 365 155

7 520.0 366 154

8 520.0 367 153

9 520.0 370 150

10 520.0 372 148

11 520.0 373 147

12 520.0 374 146

13 520.0 375 145

14 520.0 377 143

15 520.0 379 141

16 520.0 381 139

17 520.0 382 138

18 520.0 383 137

19 520.0 384 136

20 520.0 386 134

1.3.4 Agua no facturada

Según el PMO (Plan Maestro Operativo), en el año 2011, el Distrito de Chuquibamba tiene un 14.63% de agua no facturada, debido a que el dato no es actualizado no se tomará como base para los cálculos. Para los cálculos de las demandas se ha considerado un 30.36% de pérdidas de agua en el año 2016, y por criterio se ha considerado un 25% de pérdidas de agua a partir del año 2017 hacia el año 2037. También se conoce que en el año 2016 se tiene un 35% de agua no facturada en la ciudad de Arequipa.

Tabla 1.13 Porcentaje de pérdidas de agua.

Año Pérdidas de

agua (%) Volumen (m³) 2016 Base 30.36% 55773.11

2017 0 25.00% 45926.47

2018 1 25.00% 45926.47

2019 2 25.00% 45926.47

2020 3 25.00% 45926.47

2021 4 25.00% 45926.47

2022 5 25.00% 45926.47

2023 6 25.00% 45926.47

2024 7 25.00% 45926.47

2025 8 25.00% 45926.47

2026 9 25.00% 45926.47

2027 10 25.00% 45926.47

2028 11 25.00% 45926.47

2029 12 25.00% 45926.47

2030 13 25.00% 45926.47

2031 14 25.00% 45926.47

2032 15 25.00% 45926.47

2033 16 25.00% 45926.47

(23)

24

2034 17 25.00% 45926.47

2035 18 25.00% 45926.47

2036 19 25.00% 45926.47

2037 20 25.00% 45926.47

1.3.5 Volumen contra incendios y reserva

Para el cálculo de la demanda de almacenamiento se ha considerado los volúmenes de regulación, reserva y contra incendios. Se aprecia que la demanda de almacenamiento al año 10 es de 372 m

³

y al año 20 es de 386 m

³

.

Tabla 1.14 Almacenamiento de Agua Potable.

Año

Volumen Demanda Vol. Reg.

(m³)

Vol.

Res.

(m³)

Vol. Contra

incen. (m³) Vol. Total (m³)

2016 Base 189 69 102 360

2017 0 186 68 103 357

2018 1 186 68 104 358

2019 2 186 68 105 359

2020 3 187 68 106 361

2021 4 187 68 107 362

2022 5 187 68 108 363

2023 6 188 68 109 365

2024 7 188 68 110 366

2025 8 188 68 111 367

2026 9 189 69 112 370

2027 10 190 69 113 372

2028 11 190 69 114 373

2029 12 190 69 115 374

2030 13 190 69 116 375

2031 14 191 69 117 377

2032 15 191 70 118 379

2033 16 192 70 119 381

2034 17 192 70 120 382

2035 18 192 70 121 383

2036 19 192 70 122 384

2037 20 193 70 123 386

1.3.6 Parámetros

Tabla 1.15 Parámetros de Diseño.

Tasa crecimiento anual de población (%) 0.17

(24)

25

Densidad por lote (habitante/lote) 2.60

Porcentaje de pérdidas 30.36 %

Micromedición doméstico (%) 79.30 %

Micromedición comercial industrial (%) 0.00 % Población actual con conexiones agua (red pública) 1143 Población actual con conexiones desagüe (red pública) 1026

1.3.7 Proyección de cobertura de servicios

Tabla 1.16 Proyección de cobertura de servicios.

Año Cobertura

agua (%) Cobertura

desagüe (%) Pérdidas de agua (%)

Micromedición (%) Doméstico

Comercial industrial

social estatal

2016 Base 88.13% 80.66% 30.36% 79.33% 65.00%

2017 0 100.00% 100.00% 25.00% 100.00% 100.00%

2018 1 100.00% 100.00% 25.00% 100.00% 100.00%

2019 2 100.00% 100.00% 25.00% 100.00% 100.00%

2020 3 100.00% 100.00% 25.00% 100.00% 100.00%

2021 4 100.00% 100.00% 25.00% 100.00% 100.00%

2022 5 100.00% 100.00% 25.00% 100.00% 100.00%

2023 6 100.00% 100.00% 25.00% 100.00% 100.00%

2024 7 100.00% 100.00% 25.00% 100.00% 100.00%

2025 8 100.00% 100.00% 25.00% 100.00% 100.00%

2026 9 100.00% 100.00% 25.00% 100.00% 100.00%

2027 10 100.00% 100.00% 25.00% 100.00% 100.00%

2028 11 100.00% 100.00% 25.00% 100.00% 100.00%

2029 12 100.00% 100.00% 25.00% 100.00% 100.00%

2030 13 100.00% 100.00% 25.00% 100.00% 100.00%

2031 14 100.00% 100.00% 25.00% 100.00% 100.00%

2032 15 100.00% 100.00% 25.00% 100.00% 100.00%

2033 16 100.00% 100.00% 25.00% 100.00% 100.00%

2034 17 100.00% 100.00% 25.00% 100.00% 100.00%

2035 18 100.00% 100.00% 25.00% 100.00% 100.00%

2036 19 100.00% 100.00% 25.00% 100.00% 100.00%

2037 20 100.00% 100.00% 25.00% 100.00% 100.00%

1.3.8 Conexiones Domiciliarias

Las conexiones existentes que se indican en la siguiente tabla son hasta el año 2016.

Tabla 1.17 Conexiones de Agua Potable y Alcantarillado.

Conexión por tipo

de usuario Tipo de medición Agua potable Desagüe No. de Conexión Total Conexión Total Conexión

Doméstico Con Medidor 848 1001 902

Sin Medidor 153

Comercial Con Medidor 81

95 97

Sin Medidor 14

(25)

26

Industrial Con Medidor 17

19 17

Sin Medidor 2

Estatal Con Medidor 25 27 30

Sin Medidor 2

Social Con Medidor 1

1 1

Sin Medidor 0

TOTAL

¹¹⁴³ ¹⁰⁴⁷

1.3.9 Planta de Tratamiento de Aguas Residuales

Por información incompleta de la calidad de agua de la nueva captación Palljaruta (en cuanto a la turbiedad en épocas de lluvias), y considerando la realidad de la zona, así como al poco caudal de 7 l/s, se ha planteado la construcción de una planta de tratamiento de filtración lenta de lecho modificado, con el fin de reducir la turbiedad, teniendo como componentes:

- Un presedimentador.

- Dos sedimentadores.

- Dos prefiltros de grava de flujo horizontal.

- Dos filtros lentos de lecho modificado.

El agua tratada será conducida a la caseta de cloración proyectada.

1.4 ESTIMACIÓN DEL PERIODO DE DISEÑO 1.4.1 Cálculo del Periodo de Diseño

El periodo de diseño para cualquier obra de ingeniería es el número de años en los cuales una obra debe prestar de manera eficiente el servicio para la cual fue diseñada. Para realizar el diseño de la ampliación y mejora del sistema de agua potable y alcantarillado sanitario de Chuquibamba, es necesario tener en cuenta una serie de factores determinantes en la fijación del periodo de diseño:

- Población servida y tasa de crecimiento.

El periodo de diseño se determina por el tamaño de la población objetivo, según los siguientes rangos de población:

Tabla 1.18 Periodo de diseño en función a la población.

Población Periodo

Para poblaciones de 1000 a 15 000 habitantes 10 a 15 años Para poblaciones de 15 000 a 50 000 habitantes 15 a 20 años Para poblaciones mayores a 50 000 habitantes 30 años

- Vida útil de las instalaciones y equipos.

El periodo de diseño puede ser determinado por los componentes y equipamiento que

(26)

27 integrarán el proyecto, de esta forma tenemos:

Tabla 1.19 Periodo de diseño en función a los componentes.

Componentes Periodo

Redes de agua secundarios y principales

20 a 30 años Colectores secundarios y principales

Redes de agua, aducción, conducción

30 a 50 años Colectores, interceptores y emisores

Equipos Periodo

Mecánico 5 a 10 años

Combustión 5 a 10 años

Eléctrico 10 a 15 años

- Posibilidades de financiamiento y tasa de interés.

Para el cálculo teórico del periodo de diseño, existen diversas metodologías todas de carácter teórico, podemos mencionar entre ellas las siguientes:

• El Método de Simón Arocha:

5 . 0

85 . 12 0

. 1 1

) 1 ( 3 . ) 0

1 ( 6 . 2

r x

x r α − α

^o

− +

=

• El Método de Jorge Pflucker:

x r

12 . 1 1

) 1 ( 6 .

2 − α

= Dónde:

a = Factor escalar de economía.

r = Tasa de interés.

X

0

= Demanda actual entre demanda esperada.

Para nuestro caso, consideramos los siguientes valores:

Tabla 1.20 Periodo de diseño en función de la tasa de financiación.

Componentes a r X^o Periodo diseño Método

Simón Arocha Periodo diseño Método Jorge Pflucker

Conducciones sanitarias 0.4 0.08 0.99 18.98 18.34

Red de potables 0.35 0.08 0.99 20.75 20.06

Plantas de Tratamiento 0.45 0.08 0.99 17.22 16.64

Teniendo en cuenta criterios económicos los periodos óptimos de diseño están entre 18 y 20

(27)

28 años.

- Facilidades de construcción y ampliación de acuerdo con las condiciones locales.

La determinación del periodo de diseño de un proyecto de abastecimiento de agua está ligado a factores económicos, por ello para asignar un periodo de diseño al sistema debemos tener presente las facilidades de construcción que inducirán a mayores o menores periodos de inversión.

Una vez analizados los diferentes criterios se establece un período de diseño de 20 años para la ampliación y mejora del sistema de agua potable y alcantarillado sanitario de Chuquibamba, por ser la solución técnica-económica más razonable.

1.5 CÁLCULO DE LA DEMANDA POR SECTORES 1.5.1 Proyección de la Población

- Población Censal INEI

La población del Distrito urbano de Chuquibamba ha decrecido desde 3008 habitantes en el año 1972 hasta 2578 habitantes en el año 1993. Del cuadro que se indica, se puede observar que las tasas anuales de crecimiento geométrico fueron negativas en los períodos intercensales 1972 - 1981 y 1981 - 1993, sin embargo en el último periodo intercensal 1993 - 2007 hubo un crecimiento de la población urbana siendo la tasa intercensal de 0.59%.

Esto es según la fuente referencial de los Censos Nacionales INEI realizados en dichos años, por lo tanto a partir de esta base de datos los cálculos de la proyección de la Población se han realizado mediante cuatro métodos diferentes de cálculo (Ver Apartado 1.2.4).

Tabla 1.21 Población Censal INEI. Distrito de Chuquibamba.

Censos Población

urbana Tasa

intercensal Lotes Densidad

1972 3008

1981 2589 -1.65%

1993 2576 -0.04% 828 3.11

2007 2796 0.59% 1074 2.60

Como información adicional tenemos los datos censales de la Provincia de Condesuyos, tal como se muestra en el cuadro siguiente:

Tabla 1.22 Censos Nacionales INEI. Provincia de Condesuyos – Departamento de Arequipa.

Censos Población urbana Tasa intercensal

1972 16 279

(28)

29

1981 16 672 0.22%

1993 19 508 1.76%

2007 20 695 0.49%

- Proyección de la Población Beneficiaria

Para efectos de la estimación de la proyección de la población a lo largo del horizonte del proyecto, adoptaremos el modelo geométrico y una tasa de crecimiento de 0.59% anual, como resultado de los análisis poblacional de los años 1972 - 2007. Esta tasa es equivalente al último periodo intercensal 1993 - 2007.

A partir de la población resultante del año 2016 de 2840 habitantes (población actual), proyectaremos la población futura a la tasa determinada anteriormente de 0.17%.

En consecuencia la ecuación que muestra la proyección de la población es:

Ecuación elegida : 2840 (1 + 0,0017)

^T

Tabla 1.23 Proyección de la Población Futura.

Año Población

2016 Base 2840

2017 0 2844

2018 1 2849

2019 2 2854

2020 3 2859

2021 4 2864

2022 5 2869

2023 6 2874

2024 7 2879

2025 8 2884

2026 9 2889

2027 10 2894

2028 11 2899

2029 12 2904

2030 13 2909

2031 14 2914

2032 15 2919

2033 16 2925

2034 17 2930

2035 18 2935

2036 19 2940

2037 20 2945

1.5.2 Demanda de Agua Potable

La demanda total de agua está conformada por la sumatoria de las demandas domésticas,

(29)

30 comercial, estatal, y social; con micromedición y sin micromedición.

A continuación se presenta la información base y los parámetros de proyección para estimar la demanda total en el horizonte del proyecto:

Tabla 1.24 Información base y parámetros de proyección del Distrito de Chuquibamba.

Tasa crecimiento anual de población (%) 0.17

Densidad por lote (habitante/lote) 2.60

Porcentaje de pérdidas 30.36%

Micromedición doméstico (%) 79.30%

Micromedición comercial industrial (%) 0.00%

Población actual con conexiones agua (red pública) 1143 Población actual con conexiones desagüe (red pública) 1026

A continuación se proyectará la demanda de agua potable, teniendo en cuenta el año 2016

como base.

(30)

31

Tabla 1.25 Demanda de agua potable.

Fuente: Elaboración Propia.

COBERT URA (%) DEMANDA AGUA

C/MED. S/MED. T OT AL C/MED. S/MED. T OT AL C/MED. S/MED. T OT AL C/MED. S/MED. T OT AL C/MED. S/MED. T OT AL C/MED. S/MED. T OT AL

2016 B 2840 88.13% 11.87% 2503 963 848 153 1001 81 14 95 17 2 19 25 2 27 1 0 1 972 171 1143 377908 68968 11957 65239 2,742 526812 8.76 276255 11.39 15.77

2017 0 2844 100.0% 0.0% 2844 1094 1094 0 1094 95 0 95 19 0 19 27 0 27 1 0 1 1236 0 1236 409885 68463 11894 64998 2,742 557982 8.61 271525 11.19 15.50

2018 1 2849 100.0% 0.0% 2849 1096 1096 0 1096 95 0 95 19 0 19 27 0 27 1 0 1 1238 0 1238 410635 68463 11894 64998 2,742 558732 8.62 271840 11.21 15.52

2019 2 2854 100.0% 0.0% 2854 1098 1098 0 1098 95 0 95 19 0 19 27 0 27 1 0 1 1240 0 1240 411384 68463 11894 64998 2,742 559481 8.63 272156 11.22 15.53

2020 3 2859 100.0% 0.0% 2859 1100 1100 0 1100 96 0 96 19 0 19 27 0 27 1 0 1 1243 0 1243 412133 69184 11894 64998 2,742 560951 8.66 273102 11.26 15.59

2021 4 2864 100.0% 0.0% 2864 1102 1102 0 1102 96 0 96 19 0 19 27 0 27 1 0 1 1245 0 1245 412883 69184 11894 64998 2,742 561700 8.67 273417 11.27 15.61

2022 5 2869 100.0% 0.0% 2869 1103 1103 0 1103 96 0 96 19 0 19 27 0 27 1 0 1 1246 0 1246 413257 69184 11894 64998 2,742 562075 8.67 273417 11.27 15.61

2023 6 2874 100.0% 0.0% 2874 1105 1105 0 1105 96 0 96 19 0 19 27 0 27 1 0 1 1248 0 1248 414007 69184 11894 64998 2,742 562824 8.69 274048 11.30 15.64

2024 7 2879 100.0% 0.0% 2879 1107 1107 0 1107 96 0 96 19 0 19 27 0 27 1 0 1 1250 0 1250 414756 69184 11894 64998 2,742 563574 8.70 274363 11.31 15.66

2025 8 2884 100.0% 0.0% 2884 1109 1109 0 1109 96 0 96 19 0 19 27 0 27 1 0 1 1252 0 1252 415505 69184 11894 64998 2,742 564323 8.71 274679 11.32 15.68

2026 9 2889 100.0% 0.0% 2889 1111 1111 0 1111 97 0 97 19 0 19 27 0 27 1 0 1 1255 0 1255 416255 69905 11894 64998 2,742 565793 8.73 275309 11.35 15.71

2027 10 2894 100.0% 0.0% 2894 1113 1113 0 1113 97 0 97 19 0 19 28 0 28 1 0 1 1258 0 1258 417004 69905 11894 67405 2,742 568950 8.78 276886 11.41 15.80

2028 11 2899 100.0% 0.0% 2899 1115 1115 0 1115 97 0 97 19 0 19 28 0 28 1 0 1 1260 0 1260 417753 69905 11894 67405 2,742 569699 8.79 277201 11.43 15.82

2029 12 2904 100.0% 0.0% 2904 1117 1117 0 1117 97 0 97 19 0 19 28 0 28 1 0 1 1262 0 1262 418503 69905 11894 67405 2,742 570448 8.80 277517 11.44 15.84

2030 13 2909 100.0% 0.0% 2909 1119 1119 0 1119 97 0 97 19 0 19 28 0 28 1 0 1 1264 0 1264 419252 69905 11894 67405 2,742 571198 8.81 277832 11.45 15.86

2031 14 2914 100.0% 0.0% 2914 1121 1121 0 1121 97 0 97 19 0 19 28 0 28 1 0 1 1266 0 1266 420001 69905 11894 67405 2,742 571947 8.83 278463 11.48 15.89

2032 15 2919 100.0% 0.0% 2919 1123 1123 0 1123 98 0 98 20 0 20 28 0 28 1 0 1 1270 0 1270 420751 70625 12520 67405 2,742 574043 8.86 279409 11.52 15.95

2033 16 2925 100.0% 0.0% 2925 1125 1125 0 1125 98 0 98 20 0 20 28 0 28 1 0 1 1272 0 1272 421500 70625 12520 67405 2,742 574792 8.87 279724 11.53 15.97

2034 17 2930 100.0% 0.0% 2930 1127 1127 0 1127 98 0 98 20 0 20 28 0 28 1 0 1 1274 0 1274 422249 70625 12520 67405 2,742 575542 8.88 280040 11.54 15.98

2035 18 2935 100.0% 0.0% 2935 1129 1129 0 1129 98 0 98 20 0 20 28 0 28 1 0 1 1276 0 1276 422999 70625 12520 67405 2,742 576291 8.89 280355 11.56 16.00

2036 19 2940 100.0% 0.0% 2940 1131 1131 0 1131 98 0 98 20 0 20 28 0 28 1 0 1 1278 0 1278 423748 70625 12520 67405 2,742 577040 8.90 280670 11.57 16.02

2037 20 2945 100.0% 0.0% 2945 1133 1133 0 1133 98 0 98 20 0 20 28 0 28 1 0 1 1280 0 1280 424497 70625 12520 67405 2,742 577790 8.92 281301 11.60 16.06

CONSUMO ESTATAL CONSUMO COMERCIAL

Qp (t/seg) CONSUMO TOTAL CONECTADO T OT AL CONEXIONES

OT ROS MEDIOS

(*) CONEXIONES CONSUMO INDUSTRIAL

DOMEST ICO

CONSUMO DOMESTICO

Qp (m3/año) CONEXIONES SOCIALES

CONSUMO DE AGUA (l/día)

Qmh (lt/seg) Qmd (lt/seg) CONSUMO SOCIAL

CONEXIONES EST AT ALES CONEX.

VIVIENDAS SERVIDAS (unidades)

CONEXIONES INDUST RIALES AÑO

POBLACION POBLACION SERVIDA (hab)

CONEXIONES COMERCIALES

(31)

32

Tabla 1.26 Demanda máxima diaria y horaria de agua potable.

AÑO

POBLACION

DEMANDA AGUA

Qp (t/seg) Qp (m3/año)

Qmd (lt/seg)

Qmh (lt/seg)

2016 B 2840 8.76 276255 11.39 15.77 2017 0 2844 8.61 271525 11.19 15.50 2018 1 2849 8.62 271840 11.21 15.52 2019 2 2854 8.63 272156 11.22 15.53 2020 3 2859 8.66 273102 11.26 15.59 2021 4 2864 8.67 273417 11.27 15.61 2022 5 2869 8.67 273417 11.27 15.61 2023 6 2874 8.69 274048 11.30 15.64 2024 7 2879 8.70 274363 11.31 15.66 2025 8 2884 8.71 274679 11.32 15.68 2026 9 2889 8.73 275309 11.35 15.71 2027 10 2894 8.78 276886 11.41 15.80 2028 11 2899 8.79 277201 11.43 15.82 2029 12 2904 8.80 277517 11.44 15.84 2030 13 2909 8.81 277832 11.45 15.86 2031 14 2914 8.83 278463 11.48 15.89 2032 15 2919 8.86 279409 11.52 15.95 2033 16 2925 8.87 279724 11.53 15.97 2034 17 2930 8.88 280040 11.54 15.98 2035 18 2935 8.89 280355 11.56 16.00 2036 19 2940 8.90 280670 11.57 16.02 2037 20 2945 8.92 281301 11.60 16.06 Fuente: Elaboración Propia.
