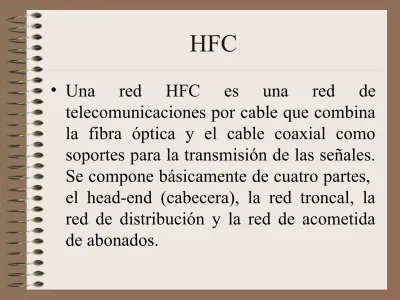

HFC
• Una red HFC es una red de telecomunicaciones por cable que combina la fibra óptica y el cable coaxial como soportes para la transmisión de las señales.
Se compone básicamente de cuatro partes,
el head-end (cabecera), la red troncal, la
red de distribución y la red de acometida
de abonados.
Headend
• La cabecera es el centro desde el que se gobierna
todo el sistema. Es la encargada de monitorear y
supervisar la red.
Red troncal y Red de distribución
• La red troncal presenta generalmente una estructura en forma de anillos redundantes de fibra óptica que une a un grupo de nodos primarios. (amplificadores)
• La red de distribución se compone de nodos
secundarios, en los cuales las señales ópticas se
convierten en señales eléctricas y se distribuyen a
los hogares de los abonados a través de una
estructura tipo bus coaxial (amplificador puente)
Tap
• Tap.- es la interfaz entre el cable troncal y
el cable de distribución, así como entre el
cable de distribución y la acometida.
Caja decodificadora
• Caja decodificadora (equipo terminal).-
acondiciona la señal para poder ser reproducida en una televisión no fabricada con la capacidad de desplegar todos los canales que el cable
transporta, o bien, sirve como filtro para
proporcionar al suscriptor únicamente los canales que ha pagado. En los casos más sencillos, el
equipo terminal es la televisión del suscriptor.
Red de acometida
• La red de acometida salva el último tramo
del recorrido de las señales descendentes,
desde la última desviación hasta la base de
conexión de abonado.
Términos para comprender HFC
• MPEG-1 es el nombre de un grupo de estándares de
codificación de audio y vídeo normalizados por el grupo MPEG (Moving Pictures Experts Group).
• MPEG-1 vídeo se utiliza en el formato Video CD. La calidad de salida con la tasa de compresión usual usada en VCD es similar a la de un cassette vídeo VHS
doméstico. Para el audio, el grupo MPEG definió el
MPEG-1 audio layer 3 más conocido como MP3.
Continuación términos
• Uplink: Sitio donde las señales son adquiridas para ser subidas al satélite, para su transmisión al Headend.
• Headend: Sitio donde son recibidas y
descargadas las señales provenientes del
satélite para ser procesadas para la
distribución masiva a los clientes.
Troncal
• CATV Trunk Station
Troncal (esquema)
Por medio de algoritmos especiales (JPEG, MPEG-2 y MPEG-4) se remueve la información redundante que contiene el video y el audio .
Por ejemplo en al ancho de banda de un canal analógico de TV de 6 MHz se puede transmitir ahora hasta 10 canales.
El tren de unos y ceros es banda base digital.
Pero se puede modular una portadora para formar una banda ancha.
Compresión y Modulación digital
QAM
• La modulación de amplitud en cuadratura, en inglés Quadrature Amplitude Modulation (QAM), es una
modulación digital avanzada que transporta datos cambiando la amplitud de dos ondas portadoras.
• Se utiliza para la transmisión de datos a alta velocidad por canales con ancho de banda restringido.
• Se asocian a esta tecnología aplicaciones tales como:
– Diseño de modems superiores a 2400 bps (incluídos los usados en ADSL).
– Diseño de diversos sistemas de transmisión de
televisión, microondas, satélite, etc.
Cable Coaxial:
•Tiene una respuesta de frecuencia hasta 860 MHz
•Permite implementar sistemas de
transmisión asimétricos de velocidad:
Hacia el usuario: 30 Megabits/s Desde el usuario: 10 Megabits/s
•Es el medio de la CATV
MEDIOS DE TRANSMISIÓN
EVOLUCION DE LOS SISTEMAS DE
COMUNICACIONES ELECTRÓNICOS HASTA LA
CONVERGENCIA
TV POR CABLE
La CATV en USA:
65.000.000 de hogares tienen TV por Cable
La penetración es de casi el 70 %
La disponibilidad del servicio es del 97%
RED CLASICA DE TV POR CABLE
RED DE CABLE MEJORADA
Receptor Óptico
Transmisor Óptico
RED H.F.C.
RED MULTISERVICIOS H.F.C.
DISTRIBUCIÓN DEL ANCHO DE BANDA
CABECERA DE UN SISTEMA DE CABLE
• Broadcast = La misma información esta presente en todos los puntos del sistema.
Estructura típica de transmisión en la arquitectura tipo
“Árbol y Rama” (Tree & Branch)
• Narrowcast = Se transmite información difernciada según el cliente o la región geografica. Las
diferentes variantes de la arquitectura HFC permiten segmentar el area de cobertura enviando información especifica según el nodo, grupo de nodos o HUB.
Broadcast & Narrowcast
Broadcast & Narrowcast
Servicios Tipo Narrowcast Servicios Tipo Narrowcast
• Canal de información local o regional.
(Diferenciado por HUB o grupo de HUBs)
• Servicios de Video por Demanda (VOD).
(Diferenciado por nodo o grupo de nodos)
• Servicios de Telefonía y Datos . (Diferenciado por nodo o grupo de nodos)
• Inserción de publicidad diferenciada por target de audiencia.
(Diferenciado por nodo o grupo de nodos)
• Al direccionar la información solo al usuario que debe recibirla
se logra optimizar el uso del ancho de banda (permite el reuso
de frecuencias)
Y los datos?
Que hay adentro de un cable modem
• Tuner
• Demodulator
• Modulator
• Media Access Control (MAC) device
• Microprocessor
CMTS
• CMTS son las siglas de Cable Modem
Termination System (Sistema de Terminación de Cablemódems).
• Es un equipo que se encuentra normalmente en la cabecera de la compañía de cable y se utiliza para proporcionar servicios de datos de alta velocidad, como Internet por cable o Voz sobre IP, a los
abonados
Cable modem
• Un cable módem es un tipo especial de
módem diseñado para modular la señal de
datos sobre una infraestructura de
televisión por cable. El término Internet
por cable (o simplemente cable) se refiere
a la distribución de un servicio de
conectividad a Internet sobre esta
infraestructura de telecomunicaciones
Educación:
Educación a distancia Entrenamiento Interactivo
Comunicaciones públicas:
Telefonía local IP Larga distancia IP Internet
Video conferencia
SERVICIOS POR RED H.F.C.
SERVICIOS POR RED H.F.C.
Entretenimiento:
TV Regular
Pago por Evento Video en demanda TV Interactiva
Guía de Programación
SERVICIOS POR RED H.F.C.
Comunicaciones privadas:
Redes virtuales Telemedicina
Automatización de Edificios:
Lectura de servicios Tarifas diferenciales Seguridad
T.V. POR CABLE CONCLUSIONES
Es una verdadera red de banda ancha
Llega al usuario por cable coaxial y en el futuro por fibra
Será la arquitectura final de las comunicaciones
Permite, con facilidad, la prestación de los tres servicios: datos, Telefonía IP y video por demanda
Facilita la implementación de múltiples aplicaciones
