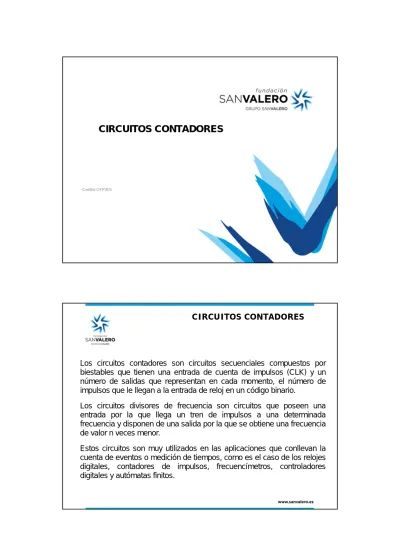

CIRCUITOS CONTADORES
Centro CFP/ES
CIRCUITOS CONTADORES
Los circuitos contadores son circuitos secuenciales compuestos por biestables que tienen una entrada de cuenta de impulsos (CLK) y un número de salidas que representan en cada momento, el número de impulsos que le llegan a la entrada de reloj en un código binario.
Los circuitos divisores de frecuencia son circuitos que poseen una entrada por la que llega un tren de impulsos a una determinada frecuencia y disponen de una salida por la que se obtiene una frecuencia de valor n veces menor.
Estos circuitos son muy utilizados en las aplicaciones que conllevan la cuenta de eventos o medición de tiempos, como es el caso de los relojes
digitales, contadores de impulsos, frecuencímetros, controladores
CONTADORES ASÍNCRONOS
Los contadores asíncronos son aquellos en los que los biestables no cambian de estado simultáneamente. En ellos los impulsos a contar no actúan directamente en la entrada de reloj de todos los biestables de forma simultánea sino solo sobre uno de ellos. En los demás biestables la entrada de reloj está controlada por la salida del biestable que le precede.
CONTADORES SÍNCRONOS
Los contadores sincronos son aquellos en los que todos los estados internos de los biestables cambian al mismo tiempo, es decir, los impulsos a contar se encuentran aplicados simultáneamente en las entradas de reloj de todos los biestables que forman el contador, por lo que todos ellos cambiarán en el mismo instante de tiempo.
3
CONTADOR ASCENDENTE
BINARIO CON BIESTABLES JK
El circuito dispone de una entrada de cuenta que es la señal de reloj del
primer biestable y cuatro salidas Q0…Q3, por lo tanto 24=16, luego
podemos tener hasta 16 estados de cuenta diferentes.
El contador de este circuito es de módulo 16 y cuenta desde el 0 hasta el 15.
CONTADOR ASCENDENTE
BINARIO CON BIESTABLES JK
En este circuito vemos como tanto PR como CL están conectadas a nivel alto por lo tanto no actúan. Si pulsamos el pulsador S se fuerza a que todos los biestables pongan a nivel bajo CL lo que fuerza a poner todas las salidas Q a nivel bajo, lo que provoca una reinicialización del sistema o puesta a cero.Como cada biestable tiene su salida conectada a la entrada de reloj del siguiente, cada biestable divide por dos la frecuencia de entrada de su señal de reloj.
CONTADOR DESCENDENTE
BINARIO CON BIESTABLES JK
En este circuito vemos como tanto PR como CL están conectadas a nivel alto por lo tanto no actúan. Si pulsamos el pulsador S se fuerza a que todos los biestables pongan a nivel bajo PR lo que fuerza a poner todas las salidas Q a nivel alto, es decir el sistema comienza a funcionar en 1111 en lugar de 0000 como lo hacía en el contador ascendenteCONTADOR DESCENDENTE
BINARIO CON BIESTABLES JK
Como cada biestable tiene conectada a su entrada de reloj la salida negada del biestable anterior, cambiará de estado con una periodicidad que es la mitad de la señal de salida del biestable anterior.Luego dicho circuito es un contador descendente asincrono de módulo 16 en binario.
5
CONTADOR UP/DOWN BINARIO
CON BIESTABLES JK
Este contador es totalmente reversible, dependiendo de una señal de control. Los circuitos de control no son más que multiplexores de dos entradas, una de datos y otra de selección.-Si UP/DOWN=1 a la entrada de 2º y 3º biestable les llega la señal Qt de cada uno de ellos, sin embargo si UP/DOWN=0 la señal que les llega es /Qt. Así pues si UP/DOWN=1 la cuenta es ascendente y sino descendente.
CONTADOR DE DÉCADAS
ASÍNCRONO CON 7490
El 74LS90 es un contador de décadas con salida BCD en binario, con cada entrada de reloj se mueven las 4 salidas para contar en binario de 0 (0000) hasta 9 (1001).Puede realizar además las funciones de divisor de frecuencia por dos y por cinco sin necesidad de utilizar las entrada asíncronas.
CONTADOR DE DÉCADAS
ASÍNCRONO CON 7490
MODO 1: ContadorLas entradas R0 (1) y R0(2) si están a nivel alto es la puesta a cero del contador. Las entradas R9(1) y R9(2) si están a nivel alto es la puesta a 9 del contador. CPB es la entrada de reloj.
QA, QB, QC Y QD son las salidas para el contador siendo QA la salida LSB y QD MSB.
CONTADOR DE DÉCADAS
ASÍNCRONO CON 7490
Para trabajar en modo contador deberemos:-
Conectar R0 (1 y 2) a un circuito con un pulsador y una resistenciapara la puesta a cero del contador.
-
Conectar R9 (1 y 2) a masa para que no actúen.-
Conectar unos leds a las salidas de QA a QD teniendo en cuenta queQA es el bit de menor peso y QD el de mayor peso.
