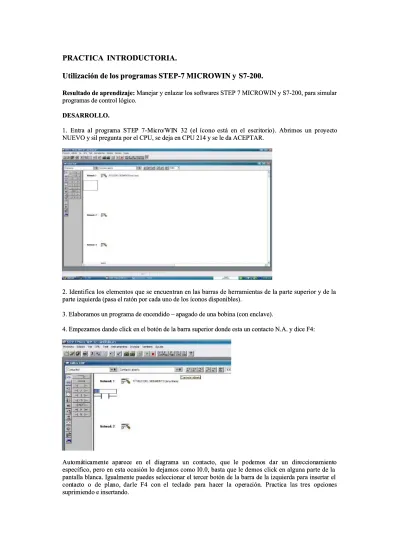

PRACTICA INTRODUCTORIA.
PRACTICA INTRODUCTORIA.
Utilización de los programas STEP-7 MICROWIN y
Utilización de los programas STEP-7 MICROWIN y S7-200.
S7-200.
Resultado de aprendizaje:
Resultado de aprendizaje:
Manejar y enlazar los softwares STEP 7 MICROWIN y S7-200, para simular Manejar y enlazar los softwares STEP 7 MICROWIN y S7-200, para simular programas de control lógico.programas de control lógico.
DESARROLLO.
DESARROLLO.
1.
1. EntEntra ra al al proprogragrama ma STESTEP P 7-Mi7-Microcro/WI/WIN N 32 32 (el ícono está (el ícono está en en el el escescritritoriorio). o). AbrAbrimoimos s un un proproyecyectoto NUEVO y sil pregunta por el CPU, se deja en CPU 214 y se le da ACEPTAR.
NUEVO y sil pregunta por el CPU, se deja en CPU 214 y se le da ACEPTAR.
2. Identifica los elementos que se encuentran en las barras de herramientas de la parte superior y de la 2. Identifica los elementos que se encuentran en las barras de herramientas de la parte superior y de la parte izquierda (pasa el ratón por cada uno de los íconos disponibles).
parte izquierda (pasa el ratón por cada uno de los íconos disponibles).
3. Elaboramos un programa de encendido – apagado de una bobina (con enclave). 3. Elaboramos un programa de encendido – apagado de una bobina (con enclave).
4. Empezamos dando click en el botón de la barra superior donde esta un contacto N.A. y dice F4: 4. Empezamos dando click en el botón de la barra superior donde esta un contacto N.A. y dice F4:
Aut
Automáomáticticameamente nte apaaparecrece e en en el el diadiagragrama ma un un concontactacto, to, que que le le podpodemoemos s dar dar un un dirdirecceccionionamiamiententoo específico, pero en esta ocasión lo dejamos como I0.0, basta que le demos click en alguna parte de la específico, pero en esta ocasión lo dejamos como I0.0, basta que le demos click en alguna parte de la pantalla blanca. Igualmente puedes seleccionar el tercer botón de la barra de la izquierda para insertar el pantalla blanca. Igualmente puedes seleccionar el tercer botón de la barra de la izquierda para insertar el con
contactacto to o o de de plaplano, darle no, darle F4 F4 con el con el tectecladlado o parpara a hachacer er la la opeoperacraciónión. . PraPractictica ca las tres las tres opcopcionioneses suprimiendo e insertando.
5. Ahora, como ya sabemos que el enclave implica insertar un contacto en paralelo con I0.0, entonces sin movernos de ahí, presionamos el botón que dice línea vertical (o damos F7).
6. Después, te colocas en el renglón de abajo e insertas el contacto de la bobina, pero ahora si direccionamos, porque ya sabemos que la bobina se llamará Q0.0.
7. Después puedes insertar adelante del paralelo un contacto N.C. para apagar el circuito. Lo llamamos I0.1.
7. A diferencia del Zelio, aquí si podemos colocar la bobina en cualquier lugar a la derecha, por ejemplo lo podemos colocar inmediatamente después del botón de apagado. Localiza las bobinas en la barra o insértalo con F6. No olvides colocarte donde quieres que esté.
NOTA: Si usas la barra de la izquierda, deberás activar el ícono de bobinas para visualizar las opciones necesarias:
8. Una vez que terminamos el circuito, nos vamos a la opción de la barra superior que tiene un lápiz y dice “AWL” o bien en VER – AWL. Si quieres regresar al diagrama de contactos eliges KOP. Lo que vez, es el programa expresado en lenguaje de programación. La O significa que el elemento está conectado en “OR” y la AN significa “AND”.
9. Este programa lo vamos a simular en el S7_200. Entonces lo seleccionamos todo en el AWL y le damos la opción “copiar”.
10. Iniciamos el programa S7_200 que se encuentra en el escritorio. Cuando abra la pantalla, damos un click sobre la misma y aparece un cuadro pidiendo la clave. La clave de acceso es 6596.
11. Nos vamos a PROGRAMA y elegimos PEGAR PROGRAMA. Entonces aparecerá tu programa en KOP y AWL que traes desde el STEP 7.
12. De la barra superior damos click en STATE PROGRAM y posteriormente en la flecha verde para correr el programa. Pregunta que si cambiamos a modo RUN y decimos que sí:
13. Entonces, operamos con la botonera de color verde y el circuito en KOP mostrará la apertura y cierre de los contactos.
TRABAJO EN CLASE:
Desarrolla los programas de
a) un temporizador y
b) un contador en el STEP 7 y pásalos al S7-200 para simularlos. Tu profesor te
indicará cuales.
PRACTICA DE APLICACIÓN.
Enlace de los programas STEP-7 MICROWIN y S7-200 con el PC-SIMU.
Resultado de aprendizaje:
Manipular el programa PC-SIMU enlazando datos con los dos anteriores.DESARROLLO.
1. Retoma el programa del temporizador porque lo vas a necesitar.
2. Pásalo a S7-200, pero no habilites el botón STATE PROGRAM ni presiones RUN. 3. Dejando abierto el S7-200, abrimos el PC- SIMU. La clave de acceso es 9966.
4.
Nos familiarizamos con el entorno a fin de ver todos los elementos que tienes: Interruptor, pulsador, cilindros, válvulas, motores, etc.5.
Ahora, hay que encontrar el botón interruptor y el motor . Recuerda que en el diagrama del temporizador tenías un botón de encendido (I0.0) y uno de apagado (I0.1). De igual forma tenemos dos salidas (Q0.0 y Q0.1) que en este caso serán los motores.6.
Para dibujarlos, solo das click sobre el botón del elemento y te aparece el cuadro de direccionamiento; por ejemplo, en el interruptor te muestra:En este caso, todo es correcto, solo das OK y te aparece una cruz sobre el PAD.
7.
Para dibujar tu elemento, solo te posicionas sobre el PAD, das click de nuevo y con el arrastre del ratón puedes darle tamaño a tu elemento.8.
En el caso del motor, solo habilitamos la salida giro derecha, entonces quitamos la palomita de la izquierda. Al final nuestros elementos quedan así:9.
Por último, presionamos en la barra simulación e inicio.TRABAJO EN CLASE:
Elabora en el STEP 7 MICROWIN el programa de un inversor de giro y pásalo a S7-200 y PC-SIMU, incluyendo todos los elementos que te indique tu profesor.
