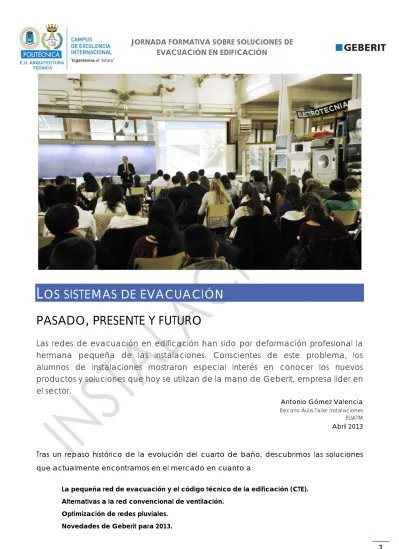

OS SISTEMAS DE EVACUACIÓN
PASADO
,
PRESENTE Y FUTURO
Las redes de evacuación en edificación han sido por deformación profesional la
hermana pequeña de las instalaciones. Conscientes de este problema, los
alumnos de instalaciones mostraron especial interés en conocer los nuevos
productos y soluciones que hoy se utilizan de la mano de Geberit, empresa líder en
el sector.
Antonio Gómez Valencia Becario Aula Taller Instalaciones
EUATM Abril 2013
Tras un repaso histórico de la evolución del cuarto de baño, descubrimos las soluciones que actualmente encontramos en el mercado en cuanto a:
La pequeña red de evacuación y el código técnico de la edificación (CTE).
Alternativas a la red convencional de ventilación.
Optimización de redes pluviales.
2
L
A P E Q U E Ñ A R E D D E E V A C U A C I Ó N Y E L
C T E
El ponente Víctor Llanos, especialista en formación externa de Geberit, explicó desde la experiencia laboral como se comportan las instalaciones de residuales con la aparición del CTE.
Para ello advirtió que toda bajante o colector debe de tener una relación aproximada
aire-agua, con el fin de que no se produzca un
pistón inducido que rompa los cierres hidráulicos y la evacuación de sólidos se pueda producir por flotación.
1/3 agua 2/3 aire 1/2 agua 1/2 aire Bajante Colector PR O B L E M A S A C T U A L E S E N L A S I N S T A L A C I O N E S S E G Ú N C T E Inodoro Lavabo
Problema: Dadas las políticas de ahorro de agua, el inodoro ha reducido el volumen de descarga en cada ciclo de uso, aunque se han mantenido los diámetros de las tuberías de evacuación.
Problema: Actualmente las derivaciones de los lavabos se disponen a 32 mm ó 40 mm y es habitual que las conexiones a la bajante se efectúen mediante un injerto a 45 º detectándose en estos casos malos olores y ruidos.
Ensayos: Tras la exposición de diferentes ensayos realizados en el centro técnico de esta empresa se planteó la necesidad de reducir el diámetro de la sección.
Ensayos: Geberit, ha comprobado que
instalaciones de este tipo son muy sensibles al vaciado de los sifones. La razón está en la creación de un pistón hidráulico al llenarse completamente la sección del tubo.
Solución: Para inodoros que descargan 6 ó 4,5 L de, reducimos el diámetro a 90 mm. . De esta forma, se mantiene el calado correcto en colectores y evitamos el riesgo de sedimentación de los sólidos.
Solución: Aumentando el diámetro de la derivación a 50 mm se favorece la proporción aire-agua de ½ y sustituyendo el codo de 45º por uno de 87º se reduce la velocidad evitando el sifonamiento inducido.
Centro técnico Geberit en Madrid
La derivación del lavabo es recomendable ejecutarla a 50 mm.
En inodoros de descarga de 6 ó 4,5 L ejecutados a 110 mm la evacuación de sólidos presenta dificultades.
3
A
L T E R N A T I V A S A L A R E D C O N V E N C I O N A L D E
V E N T I L A C I Ó N
Con la aparición del CTE las instalaciones de evacuación deben de ser ventiladas con el fin de evitar depresiones y sobrepresiones en la instalación que provoquen pistones hidráulicos.
Nos vemos obligados como técnicos a disponer siempre una ventilación primaria prolongando las bajantes hasta la cubierta y,
en edificios de más de 7 plantas o con ramales superiores a los 5 m, además proyectar una ventilación secundaria. Este último se ejecuta con una tubería paralela conectada a la bajante de evacuación. Sin embargo, estas instalaciones ocupan un espacio que en ocasiones por motivos de diseño no disponemos.
Geberit presentó a los alumnos una alternativa. Geberit Sovent, como se llama el producto, es un accesorio que se instala en los entronques de los colectores de la red de pequeña evacuación con las bajantes residuales del edificio.
Además en esta jornada se reflexionó sobre la idoneidad de instalar
ventilación secundaria o el sistema Sovent no solo cuando se sobrepasa
los mínimos establecidos en el CTE sino también si el número de
descargas es muy alto (coeficiente de simultaneidad), dada la elevada
probabilidad de producirse un desequilibrio de presiones en la red que afecte a los cierres hidráulicos de los sifones.
ESTE SISTEMA SUSTITUYE A LA VENTILACIÓN
SECUNDARIA Y ADEMÁS PERMITE RECOGER UN
4
O
P T I M I Z A C I Ó N D E R E D E S P L U V I A L E S
Sin ninguna duda el gran descubrimiento de la jornada fue el sistema Geberit Pluvia. Acostumbrados a la evacuación del agua de lluvia por sistemas tradicionales recogidos en el CTE, donde las tuberías no trabajan a
sección completa. Geberit recordó a los alumnos que no existen sifones en esta red de evacuación de pluviales, por lo que podemos proyectar una instalación que trabaje a tubo
lleno.
Requiere del uso de sumideros especiales, un sistema de fijación fiable y polietileno de alta densidad como material de las conducciones, pues debe resistir las altas presiones que se generan.
Por lo tanto con este tipo de sistema tenemos un fluido que alcanza una mayor velocidad debido a la presión negativa a la que se le somete en la recogida, por lo que el dimensionado adquiere una alta relevancia.
Es un sistema que se adecua a todas las
circunstancias. Cuando llueve poco funciona
por gravedad, y según va aumentando la intensidad los sumideros impiden la entrada de aire a la instalación y comienza a trabajar a sección completa.
Las ventajas de este sistema frente al tradicional son muchas: - Colectores horizontales.
- Menores diámetros.
- Menor número de sumideros. - Menor número de bajantes.
Todo esto supone un ahorro en material y la simplificación de la instalación.
LA FIABILIDAD DE ESTE SISTEMA ESTÁ
GARANTIZADA POR EL DIT1 564/10.
1 Documento de Idoneidad Técnica, otorgado por el prestigioso Instituto de Ciencias de la Construcción Eduardo Torroja. Las
soluciones constructivas que dispongan de este documento pueden utilizarse y proyectarse legalmente aunque no estén contempladas en el CTE.
5
N
O V E D A D E S D E
G
E B E R I T P A R A
2 0 1 3
Cisterna empotrada con EXTRACCIÓN DE OLORES, gracias a un filtro de carbono activo alojado en el pulsador de descarga.
Grifo electrónico ECOLÓGICO con batería autorrecargable gracias a un generador incorporado en la entrada del mismo.
Sifón de ducha EMPOTRADO EN PARED, sustentado en un bastidor empotrado en la tabiquería seca o de obra.
Geberit Aquaclean, inodoro con BIDÉ INCORPORADO.
6
R
E F E R E N C I A S
CTE-HS, salubridad: aplicación a edificios de uso residencial vivienda-DAV. Consejo Superior de Colegios de Arquitectos de España, 2007
CTE - CÓDIGO TÉCNICO DE LA EDIFICACIÓN [en línea]. <http://www.codigotecnico.org/> Consulta: abril 2013
GEBERIT [en línea] <http.//www.geberit.es> Consulta: abril 2013
MARTIN SANCHEZ, Franco. Nuevo Manual de Fontanería y Saneamiento. 3ª ed. Madrid: A. Madrid Vicente, 2008
