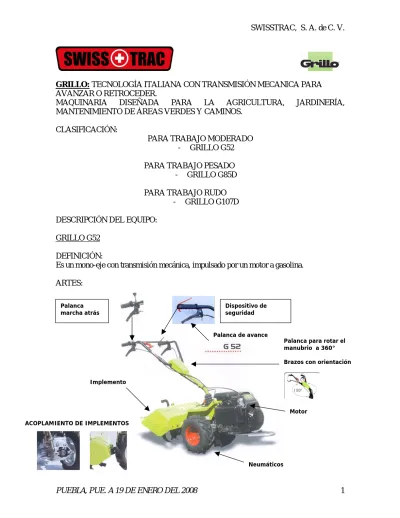

GRILLO: TECNOLOGÍA ITALIANA CON TRANSMISIÓN MECANICA PARA
AVANZAR O RETROCEDER.
MAQUINARIA DISEÑADA PARA LA AGRICULTURA, JARDINERÍA, MANTENIMIENTO DE ÁREAS VERDES Y CAMINOS.
CLASIFICACIÓN:
PARA TRABAJO MODERADO - GRILLO G52
PARA TRABAJO PESADO - GRILLO G85D PARA TRABAJO RUDO
- GRILLO G107D DESCRIPCIÓN DEL EQUIPO:
GRILLO G52 DEFINICIÓN:
Es un mono-eje con transmisión mecánica, impulsado por un motor a gasolina. ARTES: Dispositivo de seguridad Palanca de avance Palanca marcha atrás
Palanca para rotar el manubrio a 360° Brazos con orientación Implemento
Motor ACOPLAMIENTO DE IMPLEMENTOS
ESPECIFICACIONES TÉCNICAS:
CARACTERÍSTICAS
Embrague de la toma de fuerza Embrague en seco, de mando manual Transmisión Mecánica Sentido de rotación hacia la izquierda 646
RPM.
Regulación de velocidad Cambios: 2 Velocidades 1 Hacia delante 1 Hacia atrás Velocidades Marcha adelante
Marcha atrás
2.4 km/h 2.2 km/h Velocidad eje toma de fuerza 646 RPM
Freno Freno de Palanca = Mecánico(palanca de
freno a la izquierda)
Diferencial No
Peso, sin implemento 40 kg.
Ajuste del Manillar: En altura y Lateralmente
Neumáticos: 3.50-6
Motor: Honda GCV 160
Potencia Motor 5.5 HP / 4.2 Kw Número de Cilindros Motor 1 Cilindro, 4 tiempos MANTENIMIENTO:
Antes de empezar a trabajar con la máquina (GRILLO G52), revise lo siguiente: - Revise niveles de aceite del motor, transmisión de engranes.
- Revise sistema de frenado.
- Limpiar la rejilla del aire del enfriador. - Limpiar la rejilla del arrancador.
- Controlar presión de inflado de los neumáticos. - Revise el acoplamiento exacto del implemento. - Revise que tenga combustible el depósito del motor. IMPLEMENTOS Y ACCESORIOS:
Se pueden acoplar diferentes implementos para trabajar en los campos agrícolas, jardinería, mantenimiento de áreas verdes y caminos.
MOTOSEGADORA
Para todo tipo de forraje, ligera. La barra de corte no se entierra debido al diseño de los dedos de corte.
Para trabajar en condiciones extremas y de alto rendimiento.
El ancho de trabajo depende del ancho de la cuchilla de corte: 80 cm.
MOTOCULTOR
Sirve para romper la capa superficial del terreno con el fin de aumentar la permeabilidad y al mismo tiempo para quitar las malas hierbas
DESBROSADORA ECOLOGICA
Los patines de deslizamiento
garantizan una adaptación perfecta al suelo, las cuchillas de fijación móvil garantizan mejor protección contra deterioros de todo tipo. El material triturado se expulsa centralmente hacia atrás.
El ancho de trabajo es de 50 cm.
SURCADOR COMBINADO
Es un equipo que sirve para trazar surcos de riego o de siembra. De esta forma la tracción dada por las ruedas de la máquina es integrada por la acción propulsiva de la fresa que trabaja en el terreno obteniendo un avance fácil aunque se trabaje en terrenos duros.
Con un ancho de trabajo de 25 cm.
CUCHILLA NIVELADORA
Su resistencia la convierte en el medio ideal para quitar la tierra y aplanar cúmulos de grava o tierra; gira a la derecha o a izquierda
GRILLO G85D DEFINICIÓN:
Es un mono-eje con transmisión y dirección hidrostática, impulsado por un motor a gasolina o diesel. PARTES: Palanca marcha, TDF y traba del diferencial Dispositivo de seguridad Palanca de embrague
Palanca para rotar el manubrio a 360° Brazos con orientación Implemento
Motor ACOPLAMIENTO DE IMPLEMENTOS
ESPECIFICACIONES TÉCNICAS:
CARACTERÍSTICAS
Embrague de la toma de fuerza Embrague en seco, de mando manual Transmisión Mecánica Sentido de rotación hacia la derecha 965
RPM.
Regulación de velocidad Cambios: 5 Velocidades 3 Hacia delante 2 Hacia atrás Velocidades Marcha adelante
Marcha atrás
1.4 - 14.5 km/h 1.4 – 3.3 km/h
Velocidad eje toma de fuerza Independiente del cambio, 965 RPM
Freno Freno de Palanca = Mecánico(palanca de
freno a la izquierda)
Diferencial Con bloqueo
Peso, sin implemento 104 kg.
Ajuste del Manillar: En altura y Lateralmente Ancho de trocha: 350 – 580 mm.
Neumáticos: 2 tipos 4.00-10 y 5.00-10
Motor: 2 tipos de motor HONDA GX 240 /LOMBARDINI DIESEL
Potencia Motor 8 HP / 7.7 HP
Número de Cilindros Motor 1 Cilindro, 4 tiempos MANTENIMIENTO:
Antes de empezar a trabajar con la máquina (GRILLO G85D), revise lo siguiente: - Revise niveles de aceite del motor, transmisión de engranes.
- Revise sistema de frenado.
- Limpiar la rejilla del aire del enfriador. - Limpiar la rejilla del arrancador.
- Controlar presión de inflado de los neumáticos. - Revise el acoplamiento exacto del implemento. - Revise que tenga combustible el depósito del motor. IMPLEMENTOS Y ACCESORIOS:
Se pueden acoplar diferentes implementos para trabajar en los campos agrícolas, jardinería, mantenimiento de áreas verdes y caminos.
SEGADORAS DE FORRAJE
Para todo tipo de forraje, ligera. La barra de corte no se entierra debido al diseño de los dedos de corte.
Para trabajar en condiciones extremas y de alto rendimiento.
El ancho de trabajo depende del ancho de la cuchilla de corte: 110 cm.
DESBROZADORA HUMUS
La desbrozadora de cuchillas es robusta y con un fácil mantenimiento. Se puede ajustar en altura y equipar con diferentes cuchillas, fácilmente intercambiables y de gran duración.
Con ancho de trabajo de 65 cm.
MOTOCULTOR
Se distingue por su construcción muy robusta con láminas de hierro forjado y cuchillas de alta durabilidad para su empleo en terrenos duros.
SURCADOR COMBINADO
Es un equipo que sirve para trazar surcos de riego o de siembra. De esta forma la tracción dada por las ruedas de la máquina es integrada por la acción propulsiva de la fresa que trabaja en el terreno obteniendo un avance fácil aunque se trabaje en terrenos duros.
Con un ancho de trabajo de 25 cm.
NIVELADORA
La niveladora es robusta, y de fácil mantenimiento.
Con un ancho de trabajo de 80 cm.
RASTRILLO HILERADOR
Es una máquina que hilera forraje con control de dirección en el manillar Para un ancho de trabajo de 125 cm.
BIOTRITURADORA
Triturador de ramas, con rodillo
triturador de 1 cuchillas reforzadas y 10 martillos, puerta ajustable en cámara de expulsión. El diámetro máximo de corte de ramas es de 4 cm. y de forraje de 8 cm.
Con el orificio de alimentación de 20 cm. x 30 cm.
Peso del implemento de 60 kg.
REMOLQUE UTILITARIO
Remolque reforzado con una
plataforma de 122 x 150 cm con ruedas tipo carretilla y con una capacidad de carga de 350 kg.
ARADO ROTATIVO
Sirve para romper la capa superficial del terreno duros con el fin de aumentar la permeabilidad y al mismo tiempo para
quitar las malas hierbas
Con un ancho de trabajo de 30 cm. Y una profundidad de 30 cm.
MOTOSEGADORA DE 2 TAMBORES
Para todo tipo de forraje, ligera. Las cuchillas en los tambores no se entierran debido al diseño de los mismos.
Para trabajar en condiciones extremas y de alto rendimiento.
El ancho de trabajo de los tambores de corte: 72 cm.
DESBROZADORA ECOLOGICA
Para todo tipo de ramas. Las cuchillas en el tambor no se entierran debido al diseño de los mismos.
Para trabajar en condiciones extremas y de alto rendimiento.
El ancho de trabajo de los tambores de corte: 75 cm.
GRILLO G107D DEFINICIÓN:
Es un mono-eje con transmisión y dirección hidrostática, impulsado por un motor a gasolina o diesel. PARTES: Palanca marcha, TDF y traba del diferencial Dispositivo de seguridad Palanca de embrague
Palanca para rotar el manubrio a 360° Brazos con orientación Implemento
Motor ACOPLAMIENTO DE IMPLEMENTOS
ESPECIFICACIONES TÉCNICAS:
CARACTERÍSTICAS
Embrague de la toma de fuerza Embrague en seco, de mando manual Transmisión Mecánica Sentido de rotación hacia la derecha 965
RPM.
Regulación de velocidad Cambios: 7 Velocidades 4 Hacia delante 3 Hacia atrás Velocidades Marcha adelante
Marcha atrás
1.4 - 14.5 km/h 1.4 – 5.4 km/h
Velocidad eje toma de fuerza Independiente del cambio, 965 RPM
Freno Freno de Palanca = Mecánico(palanca de
freno a la izquierda)
Diferencial Con bloqueo
Peso, sin implemento 106 kg.
Ajuste del Manillar: En altura y Lateralmente Ancho de trocha: 450 – 580 mm.
Neumáticos: 2 tipos 4.00-10 y 5.00-10
Motor: 2 tipos de motor HONDA GX 340 /LOMBARDINI DIESEL
Potencia Motor 11 HP / 8.8 HP
Número de Cilindros Motor 1 Cilindro, 4 tiempos MANTENIMIENTO:
Antes de empezar a trabajar con la máquina (GRILLO G107D), revise lo siguiente: - Revise niveles de aceite del motor, transmisión de engranes.
- Revise sistema de frenado.
- Limpiar la rejilla del aire del enfriador. - Limpiar la rejilla del arrancador.
- Controlar presión de inflado de los neumáticos. - Revise el acoplamiento exacto del implemento. - Revise que tenga combustible el depósito del motor. IMPLEMENTOS Y ACCESORIOS:
Se pueden acoplar diferentes implementos para trabajar en los campos agrícolas, jardinería, mantenimiento de áreas verdes y caminos.
SEGADORAS DE FORRAJE
Para todo tipo de forraje, ligera. La barra de corte no se entierra debido al diseño de los dedos de corte.
Para trabajar en condiciones extremas y de alto rendimiento.
El ancho de trabajo depende del ancho de la cuchilla de corte: 127 cm.
DESBROZADORA HUMUS
La desbrozadora de cuchillas es robusta y con un fácil mantenimiento. Se puede ajustar en altura y equipar con diferentes cuchillas, fácilmente intercambiables y de gran duración.
Con ancho de trabajo de 65 cm.
MOTOCULTOR
Se distingue por su construcción muy robusta con láminas de hierro forjado y cuchillas de alta durabilidad para su empleo en terrenos duros.
SURCADOR COMBINADO
Es un equipo que sirve para trazar surcos de riego o de siembra. De esta forma la tracción dada por las ruedas de la máquina es integrada por la acción propulsiva de la fresa que trabaja en el terreno obteniendo un avance fácil aunque se trabaje en terrenos duros.
Con un ancho de trabajo de 25 cm.
NIVELADORA
La niveladora es robusta, y de fácil mantenimiento.
Con un ancho de trabajo de 110 cm.
RASTRILLO HILERADOR
Es una máquina que hilera forraje con control de dirección en el manillar Para un ancho de trabajo de 125 cm.
BIOTRITURADORA
Triturador de ramas, con rodillo
triturador de 1 cuchillas reforzadas y 10 martillos, puerta ajustable en cámara de expulsión. El diámetro máximo de corte de ramas es de 4 cm. y de forraje de 8 cm.
Con el orificio de alimentación de 20 cm. x 30 cm.
Peso del implemento de 60 kg.
REMOLQUE UTILITARIO
Remolque reforzado con una
plataforma de 122 x 150 cm con ruedas tipo carretilla y con una capacidad de carga de 350 kg.
ARADO ROTATIVO
Sirve para romper la capa superficial del terreno duros con el fin de aumentar la permeabilidad y al mismo tiempo para
quitar las malas hierbas
Con un ancho de trabajo de 30 cm. Y una profundidad de 30 cm.
MOTOSEGADORA DE 2 TAMBORES
Para todo tipo de forraje, ligera. Las cuchillas en los tambores no se entierran debido al diseño de los mismos.
Para trabajar en condiciones extremas y de alto rendimiento.
El ancho de trabajo de los tambores de corte: 72 cm.
DESBROZADORA ECOLOGICA
Para todo tipo de ramas. Las cuchillas en el tambor no se entierran debido al diseño de los mismos.
Para trabajar en condiciones extremas y de alto rendimiento.
El ancho de trabajo de los tambores de corte: 80 cm.
VENTAJAS DE LAS MÁQUINAS GRILLO
• Las Máquinas Grillo cuentan con más de 50 años de experiencia y evolución constante.
• Las máquinas funcionan sólo con transmisiones de engranajes de precisión y ejes de
acero templado sostenidos por cojinetes de bolas. Este tipo de transmisión se utiliza desde hace más de cuarenta años, lo cual es una garantía de fiabilidad; la misma ha sido proyectada para funcionar por anos sin algún tipo de problema.
• La Toma de Fuerza es totalmente independiente a la transmisión mecánica y se puede
acoplar y desacoplar mediante un palanca cuando la Máquina Grillo está parada o en movimiento, similar al tractor convencional. La Toma de Fuerza se puede utilizar como
• La inversión de marcha permite un rápido cambio a la marcha atrás desde cualquier velocidad.
• Las Máquinas Grillo son potentes, cómodas, versátiles, rápidas, de poco desgaste, fácil y
rápido mantenimiento y poco consumo de combustible.
METROLOGÍA, TECNOLOGÍA, CONTROL DE CALIDAD, SERVICIO Y REFACCIONES.
Tecnología de alto nivel con Diseño asistido por ordenador Banco de prueba multifun- precisión moderna. a la oficina de proyecto. ciones con un gran número de puntos de medida.
ING. ALBERTO RODRIGUEZ OCHOA
GTE. DE VENTAS MEXICO, SWISSTRAC, SA DE CV
BLVD. HERMANOS SERDAN, No. 875 COL. PARAÍSO DEL ANGEL
72100 PUEBLA , PUE. MEXICO TEL: 222 4050055 4050056 FAX: 222 2668359 [email protected] [email protected]
