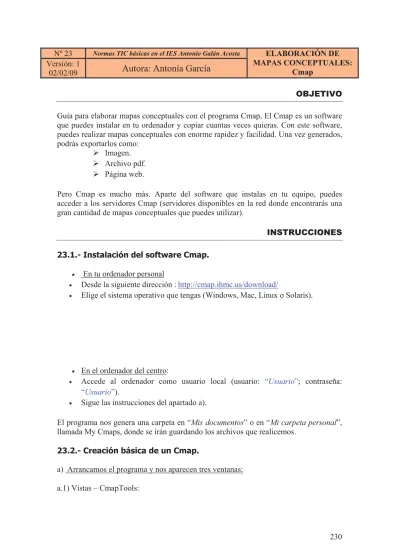

Nº 23 Normas TIC básicas en el IES Antonio Galán Acosta Versión: 1
02/02/09
Autora: Antonía García
ELABORACIÓN DE MAPAS CONCEPTUALES:
Cmap
OBJETIVO Guía para elaborar mapas conceptuales con el programa Cmap, El Cmap es un software que puedes instalar en tu ordenador y copiar cuantas veces quieras. Con este software, puedes realizar mapas conceptuales con enorme rapidez y facilidad. Una vez generados, podrás exportarlos como:
¾ Imagen. ¾ Archivo pdf. ¾ Página web.
Pero Cmap es mucho más. Aparte del software que instalas en tu equipo, puedes acceder a los servidores Cmap (servidores disponibles en la red donde encontrarás una gran cantidad de mapas conceptuales que puedes utilizar).
INSTRUCCIONES 23.1.- Instalación del software Cmap.
x En tu ordenador personal
x Desde la siguiente dirección :http://cmap.ihmc.us/download/
x Elige el sistema operativo que tengas (Windows, Mac, Linux o Solaris).
x En el ordenador del centro:
x Accede al ordenador como usuario local (usuario: “Usuario”; contraseña: “Usuario”).
x Sigue las instrucciones del apartado a).
El programa nos genera una carpeta en “Mis documentos” o en “Mi carpeta personal”, llamada My Cmaps, donde se irán guardando los archivos que realicemos.
23.2.- Creación básica de un Cmap.
a) Arrancamos el programa y nos aparecen tres ventanas: a.1) Vistas – CmapTools:
Desde aquí podemos organizar los mapas y los recursos en carpetas dentro de nuestro ordenador. La ventana “Vistas”
contiene 4 botones en el lado izquierdo:
x Cmaps en “Mi Computador”:
Este botón aparece automáticamente seleccionado y con él podemos localizar todos los mapas alojados en nuestro ordenador.
x Cmaps Compartidos en “Sitios”: Son guardados de forma remota en servidores de CmapsTools. Pueden ser observados por el usuario a través de un explorador de internet.
x Favoritos: Podemos adicionar aquí nuestros mapas favoritos (seleccionamos el mapa y pulsamos la opción “Edición”ņ “Adicionar Favoritos”, quedando entonces grabado).
x Historial: queda un registro de los mapas que hemos editado o visitado.
a.2) Sin título 1:
En esta ventana realizaremos el mapa.
También podemos, desde la ventana anterior, abrir esta ventana en “Archivo” ņ “Nuevo Cmaps”.
a.3) Estilos:
Permite modificar el tipo de letra de los conceptos y de los conectores; el color del fondo del mapa; el grosor, color o forma de las líneas de unión, etc. Esta ventana se puede abrir desde la ventana “Generamos el mapa”, en “Formato” –“Estilos”.
b) Añadir conceptos y conectores.
Presionando doble clic con el ratón sobre cualquier punto de la ventana “Sin Título 1”, aparecerá un rectángulo con interrogaciones. Situándonos en su interior y dando doble clic con el ratón, podemos escribir el concepto:
Arrastramos el concepto hasta el lugar que queramos en el mapa.
Con el ratón hacemos clic en las flechas de la parte superior para crear un conector y, a partir de ahí, generar un nuevo concepto: Situándonos dentro de las interrogaciones del conector y haciendo clic con el ratón, escribimos la conexión que queramos (por ejemplo, “Intercambio de energía”).
Luego, nos situamos sobre el concepto que conecta y escribimos, por ejemplo, “PILAS GALVÁNICAS”.
Desde el conector seleccionado (“Intercambio de energía”) podemos estirar la flecha superior y agregar un nuevo concepto.
c) Guardar el mapa en nuestro ordenador.
En la ventana “Sin Título 1”, abrimos la pestaña “Archivo” y, desde ahí, “Guardar como”.
En la ventana Vistas- CmapTools nos aparece ya el archivo del mapa:
d) Dar formato al mapa.
d.1) Dar color al fondo del mapa:
Desde la ventana “Estilos”, nos situamos en la pestaña Cmap y elegimos la opción “Color”.
d.2) Modificar el tipo de letra, tamaño, color, etc., de los conceptos y conectores:
x Seleccionamos el concepto o conector que queramos modificar.
x En la ventana Estilo abrimos la pestaña Fuente.
x Realizamos los cambios que queramos.
d.3) Modificar el color de fondo del recuadro del concepto, la forma del mismo, ponerle sombra, etc.
x Seleccionamos el recuadro a modificar.
x Desde la ventana “Estilos”, pulsamos la pestaña “Objeto”.
x Modificamos color, forma, sombra.
d.4) Modificar las líneas de unión:
x Seleccionamos “Línea”.
x Desde la ventana “Estilos”, pulsamos la pestaña “Línea”.
x Modificamos lo que
queramos (tamaño, color, forma…).
e) Agregar recursos a los conceptos:
e.1) Agregar archivos: documentos, presentacio-nes, fotos, etc.
En la ventana Vistas-CmapTools, desde “Archivo”, pulsamos “Agregar y editar enlaces a los recursos”…
Buscamos el recurso a agregar y pulsamos aceptar:
Al agregar nos aparece la ventana donde editamos las características del recurso; entonces, pulsamos “Aceptar”:
Veremos que en la ventana “Vistas-CmapTools” se encuentra, junto al archivo del mapa, el archivo que hemos agregado:
e.2) Agregar página web
En la ventana “Vistas-CmapTools”, desde “Archivo”, pulsamos “Editar y agregar páginas web…”. Nos aparecerá la siguiente ventana para escribir la dirección web y los datos que, cuando queramos relacionarla con un concepto, nos ayude a reconocer la página.
f) Relacionar recursos a los conceptos:
x Seleccionamos el concepto al que queremos agregar un recurso
x Pulsamos el ratón con el botón derecho y seleccionamos “Agregar y editar enlaces a los Recursos…”.
x Elegimos el recurso que nos interese (por ejemplo, “Electrolísis”) y pulsamos “Agregar a la lista”.
Observamos que el concepto ya tiene agregado el recurso:
23.3.- Exportar un Cmap. Para exportar un Cmap, pulsaremos en "Archivo" y luego en "Exportar Cmap como". Nos aparecerá una lista de opciones donde elegiremos la que más nos convenga (imagen, pdf, postscript, página web, etcétera)
Después de elegir el formato al que queremos exportar, nos saldrá una ventana para guardarlo en nuestro ordenador.
PARA SABER MÁS:
ARCHIVO DESCRIPCIÓN http://grupoorion.unex.es/cmaptools/cmaptools.htm Vídeos
didácticos sobre Cmap.
http://www.aulablog.com/edublogs07/organizadores-visuales.-cmap-tools-5 Blog sobre un Cmap
http://ramoncastro.ogamehost.es/contenido/taller_did/cmap/tut_cmap/index.html Tutorial sobre Cmap
http://es.youtube.com/watch?v=Ykmme9TEnCU&feature=related Vídeo para añadir recursos
http://es.youtube.com/watch?v=4WIhIUNSLW0 Vídeo para
transformar Cmap en una presentación http://www.cmaptools.com/Support/help/Espanol/index.html Interesante dirección en Español.
