Procesos Constructivos

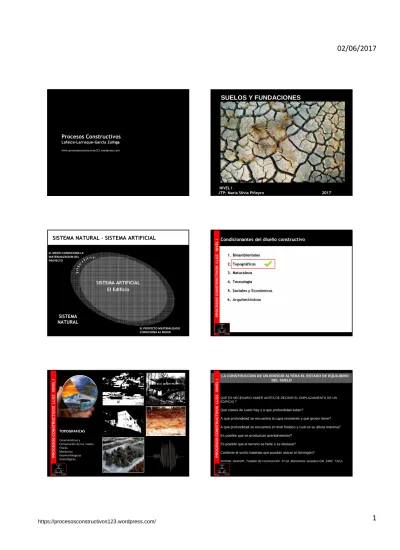

Lafalce–Larroque-García Zúñiga www.procesosconstructivos123.wordpress.comSUELOS Y FUNDACIONES
NIVEL IJTP: María Silvia Piñeyro 2017
SISTEMA NATURAL - SISTEMA ARTIFICIAL
SISTEMA ARTIFICIAL
El Edificio
SISTEMA
NATURAL
EL MEDIO CONDICIONA LA MATERIALIZACION DEL PROYECTO EL PROYECTO MATERIALIZADO CONDICIONA AL MEDIO P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I TOPOGRAFICAS Características y Composición de los Suelos Físicas, Mecánicas Geomorfológicas Sismológicas P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L IQUÉ ES NECESARIO SABER ANTES DE DECIDIR EL EMPLAZAMIENTO DE UN EDIFICIO ?
Qué clases de suelo hay y a que profundidad estan?
A qué profundidad se encuentra la capa resistente y qué grosor tiene? A qué profundidad se encuentra el nivel freático y cuál es su altura máxima? Es posible que se produzcan asentamientos?
Es posible que el terreno se hiele o se deslave? Contiene el suelo materias que puedan atacar el hormigón?
LA CONSTRUCCION DE UN EDIFICIO ALTERA EL ESTADO DE EQUILIBRIO DEL SUELO
Schmitt, Heinrich. Tratado de construcción. 6ª ed. Barcelona: Gustavo Gili, 1992. 710 p.
P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I
CARACTERÍSTICAS DE LOS SUELOS DESCRIPTAS EN INFORMES GEOTÉCNICOS TIPOS DE SUELOS
GRUESOS - FRICCIONALES FINOS - COHESIVOS
GRAVAS LIMOS
ARENAS ARCILLAS
SUELOS COMBINADOS ARENO - LIMOSOS LIMO - ARCILLOSOS
LIMO - ARENOSOS ARCILLO - LIMOSOS
P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I
COEFICIENTE DE TRABAJO DEL TERRENO (
σσσσ
t )
ROCA DURA 20 a 30 kg/cn2
ROCA BLANDA (Toba ,Caliza ) 7 a 25 “
GRAVILLA 5 a 7 “
ARENA ANGULOSA 4 a 5 “
ARENA FINA 2 a 3 “
ARENA MOVEDIZA 0 a 3 “
LIMO 2 a 3 “
ARCILLA SECA O HUMEDAD MODERADA 2 a 3 “ ARCILLA ANEGADA ½ a 1 “ TIERRA VIRGEN ½ a 1 “
FANGO 0 “
Nieto, Nemesio. Construcción de edificios. Diseñar para construir. San Juan: Nieto, 1994. 403 p.
CAPACIDAD DE CARGA DE LOS SUELOS
P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I
ENSAYO NORMALIZADO DE PENETRACIÓN (SPT) Consistencia de los suelos
TRABAJO DE CAMPO P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I ENSAYOS DE LABORATORIO P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I Suelos GRUESOS Suelos FINOS TAMIZ 200 ( 74m) P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I
Foto 1 - Estudio geotécnico Edif. 50 e/ 7 y 8, La Plata P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I
SISTEMA – SUBSISTEMA – ELEMENTOS
SISTEMA: El edificio
SUSBSISTEMAS:
Estructura
Envolvente
Entrepisos
Tabiques interiores
Circulaciones horiz. y vert.
Instalaciones
ELEMENTOS:Fundaciones
Carpinterías Contrapiso Escalera Ascensor …FUNDACIONES
P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L ITORRE DE PISA – AÑO 1173
P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I DEFINICION :
CON EL NOMBRE GENÉRICO DE FUNDACIONES SE DESIGNA A LAS PARTES DEL EDIFICIO QUE ESTÁN EN CONTACTO CON EL SUELO Y AL CUAL TRANSMITEN LAS CARGAS .
Nieto, Nemesio. Construcción de edificios. Diseñar para construir. San Juan: Nieto, 1994. 403 p. LOS CIMIENTOS CONSTITUYEN EL ELEMENTO ESTRUCTURAL INFERIOR DE UNA OBRA.
SU MISIÓN ES TRANSMITIR AL SUELO TODAS LAS CARGAS DEL EDIFICIO : PESO PROPIO, SOBRECARGA DE USO, VIENTO, NIEVE.
VARIABLES DETERMINANTES DISEÑO DE LAS FUNDACIONES
NATURALEZA DEL TERRENO Y FORMA EN QUE LA OBRA PUEDE MODIFICAR SUS PROPIEDADES
VALOR DE LAS CARGAS A TRANSMITIR Y FORMA EN QUE SE TRANSMITEN
PROFUNDIDAD DEL PLANO DE ASIENTO
RESISTENCIA DE LAS CAPAS POR DEBAJO DEL PLANO DE ASIENTO PRESENCIA DE AGUA
COMPORTAMIENTO FUTURO DEL SUELO EXISTENCIA DE CONSTRUCCIONES VECINAS
Chandías, Mario E. y Ramos, José Martín. Introducción a la construcción de edificios. Buenos Aires: Librería y Editorial Alsina, 2007. 320 p.
P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I
EL DISEÑO DE LA FUNDACION DEBE RESPONDER A DOS DATOS : LAS CARGAS que transmite el edificio
EL COEFICIENTE DE TRABAJO del terreno sobre el cual se construye.
Nieto, Nemesio. Construcción de edificios. Diseñar para construir. San Juan: Nieto, 1994. 403 p.
SUBSISTEMA ESTRUCTURA DE FUNDACIONES
P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I
LA RESISTENCIA DEL TERRENO AUMENTA A MEDIDA QUE AUMENTA LA PROFUNDIDAD . Nieto, Nemesio. Construcción de edificios. Diseñar para construir. San Juan: Nieto, 1994. 403 p. P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I TIPOS DE FUNDACIONES
PROFUNDIDAD DEL TERRENO RESISTENTE DIRECTAS O SUPERFICIALES BASE O ZAPATA AISLADA ZAPATA CONTINUA PLATEA INDIRECTAS O PROFUNDAS PILOTINES PILOTES POZOS
Chandías, Mario E. y Ramos, José Martín. Introducción a la construcción de edificios. Buenos Aires: Librería y Editorial Alsina, 2007. 320 p.
P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I
TIPO DE CARGA A SUSTENTAR
CONCENTRADAS O PUNTUALES
DISTRIBUIDAS O LINEALES
Nieto, Nemesio. Construcción de edificios. Diseñar para construir. San Juan: Nieto, 1994. 403 p. TIPOS DE FUNDACIONES P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I
PILOTINES CON CABEZAL
FUNDACIONES PARA CARGAS DISTRIBUIDAS
PILOTINES CON VIGA DE FUNDACION
BASES O ZAPATA CONTINUA
INDIRECTAS O PROFUNDAS – PILOTINES- PILOTES
P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I
INDIRECTAS O PROFUNDAS – PILOTINES- PILOTES
P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L
I INDIRECTAS O PROFUNDAS – PILOTINES- PILOTES
P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I
P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I
DIRECTAS O SUPERFICIALES - BASES AISLADAS BASES COMBINADAS BASE EXCENTRICA BASE CENTRADA P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I
BASE EXCENTRICA
BASE CENTRADA
DIRECTAS O SUPERFICIALES - BASES AISLADAS
FUNDACION BASES AISLADAS
PLATEA DE FUNDACION P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I
DIRECTAS O SUPERFICIALES - ZAPATA CONTINUA DE H°A°
P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I
P R O C E S O S C O N S T R U C T IV O S L L G Z N IV E L I Fundaciones de la Torre Eiffel - 1889
