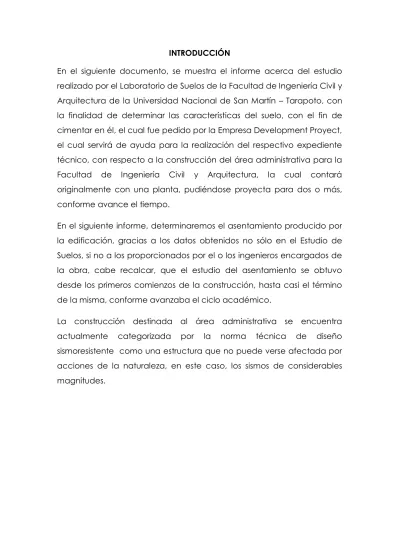

INTRODUCCIÓN
En el siguiente documento, se muestra el informe acerca del estudio
realizado por el Laboratorio de Suelos de la Facultad de Ingeniería Civil y
Arquitectura de la Universidad Nacional de San Martín – Tarapoto, con
la finalidad de determinar las características del suelo, con el fin de
cimentar en él, el cual fue pedido por la Empresa Development Proyect,
el cual servirá de ayuda para la realización del respectivo expediente
técnico, con respecto a la construcción del área administrativa para la
Facultad de Ingeniería Civil y Arquitectura, la cual contará
originalmente con una planta, pudiéndose proyecta para dos o más,
conforme avance el tiempo.
En el siguiente informe, determinaremos el asentamiento producido por
la edificación, gracias a los datos obtenidos no sólo en el Estudio de
Suelos, si no a los proporcionados por el o los ingenieros encargados de
la obra, cabe recalcar, que el estudio del asentamiento se obtuvo
desde los primeros comienzos de la construcción, hasta casi el término
de la misma, conforme avanzaba el ciclo académico.
La construcción destinada al área administrativa se encuentra
actualmente categorizada por la norma técnica de diseño
sismoresistente como una estructura que no puede verse afectada por
acciones de la naturaleza, en este caso, los sismos de considerables
magnitudes.
OBJETIVOS
Aprender a realizar correctamente un informe, acerca de un
tema específico, en este caso, el asentamiento de la Edificación
de la FICA.
Poner en práctica, la teoría aprendida en clases y adquirir
experiencia mediante la observación y gracias a la supervisión de
los
ingenieros
a
cargo
de
la
obra.
Realizar un análisis sobre el Estudio de Mecánica de Suelos del
proyecto “Construcción de Oficinas Académicas y Administrativas
de la Facultad de Ingeniería Civil y Arquitectura de la Universidad
Nacional
de
San
Martín
–
Tarapoto”.
Calcular el asentamiento final de la construcción, hasta el plazo
de entrega de nuestro informe.
Desarrollo y descripción del proyecto “Construcción de Oficinas Académicas y Administrativas de la Facultad de Ingeniería Civil y Arquitectura de la Universidad
Nacional de San Martín – Tarapoto”
El proyecto mencionado, servirá como una zona de atención a los estudiantes, en el área académico y administrativo, los cuales pertenecen a la Facultad de Ingeniería Civil y Arquitectura. Dicha construcción es una estructura esencial (Tipo A), de acuerdo a la Norma Técnica de Edificaciones E030, la cual está categorizada como una Estructura Sismoresistente. Los cimientos de la construcción son cimentaciones superficiales, las cuales se encargarán de recibir los esfuerzos transmitidos por la estructura en general. Como dato, tenemos que el área de la construcción, ocupa alrededor de 400m2, las cuales estarán ubicadas frente a los pabellones de aulas de la
Facultad de Ingeniería Civil y Arquitectura.
RECONOCIMIENTO DEL TERRENO Ubicación:
El área de estudio se ubica en la Universidad Nacional de San Martin, en el distrito de Morales, provincia de San Martin, Región de San Martin, situada en el Jr. Amorarca S/N. a una altitud promedio de 286.50 m.s.n.m. El terreno está a unos 140.00 metros del acceso principal de la misma ciudad universitaria con dirección a las instalaciones de las aulas de la Facultad de Ingeniería Civil y Arquitectura.
EXPLORACIÓN DEL TERRENO
Los suelos encontrados son casi en su totalidad de granulometría fina, de compacidad media a baja en superficie y de compacidad densa en profundidad en todas las calicatas. En cuanto a los pozos de observación ejecutada en el lugar, mostramos en lo recopilado en la siguiente tabla:
ENSAYO DE CAMPO Y LABORATORIO
Los ensayos que se muestran en la tabla, fueron ejecutados en cumplimiento estricto de las normas (A.S.T.M) y las normas técnicas peruanas, según muestra la tabla.
Topografía-del-terreno:
Pendiente: La pendiente promedio de la superficie del proyecto y alrededores es menor al 7%; este declive se manifiesta naturalmente y en forma paralela a las aulas de la Facultad de Ingeniería Civil y Arquitectura. Superficie del terreno: Sobre esta zona existen suelos transportados compuestos por suelos arenosos de compacidad suelta en potencia de 1,50 metros aproximadamente; no existe sistemas de drenaje alrededor de la superficie del proyecto por lo que toda que discurre por los alrededores se reúne en ésta para luego infiltrarse en el lugar. El perfil del suelo investigado por cada punto desarrollado en el lugar, se presenta en base a lo recolectado en el campo y al registro de excavación y perforación realizada.
Suelo de fundación:
Según los EMS realizados, el terreno es un suelo arenoso arcilloso de compacidad media a baja de granulometría fina que corresponde a las calicatas exploradas, las mismas que servirán de soporte a los elementos estructurales que conformaran la edificación. El método de clasificación es el sistema unificado de clasificación de suelos (S.U.C.S.) el cual clasifico como: SM-SC.
Características de la Estructura o Edificación Tipos-de-cimentación:
Haciendo una breve evaluación acerca de las características geológicas, mecánicas y al mismo tiempo, desde el punto de vista económico, se optó por usar cimentaciones superficiales: zapatas de concreto armado (rectangular y cuadrada). Esta evaluación se hizo únicamente con cargas de servicio, asumiendo una carga viva de 300 kg/m2. La profundidad de desplante para calcular el esfuerzo último fue de 1.50 metros respecto al nivel natural del terreno mínimo. Con una presión admisible de 8.12 t/m2, con un factor de seguridad de 3, el cual nos servirá para controlar la carga de rotura por corte y al mismo tiempo el asentamiento. Las columnas cuadradas miden 0.45 x 0.45 m, la distancia entre ejes es de 5 m y están centradas sobre las zapatas. La altura es de 4.20 m.
Estabilidad de la cimentación:
La primera verificación que deberá efectuarse para el diseño y/o verificación de las estructuras proyectadas, es que la presión transmitida al terreno de cimentación no exceda la carga admisible propuesta en el metrado de cargas se debe considerar las cargas muertas, cargas vivas, momentos actuantes y sobre carga por efecto sísmico actuantes en la cimentación; además se debe verificar la estabilidad de las estructuras de cimentación a consecuencia de la inestabilidad del suelo ante la ocurrencia de eventos sísmicos, tales como deslizamientos, licuación de suelos y amplificación sísmica. Estos fenómenos, la licuación de suelos es el único fenómeno evaluado por ser el de mayor probabilidad de ocurrencia. En cuanto al deslizamiento no se esperan problemas debido a la poca pendiente existente y en relación a la amplificación sísmica no es material del presente estudio.
Asentamiento:
El siguiente cuadro, muestra los valores de la capacidad de carga admisible y las distintas dimensiones de una zapata. Se consideró una cimentación rígida y los esfuerzos transmitidos son iguales. De estos valores podemos decir que cumple con los requerimientos que debe tener un suelo. La finalidad es sustentar las recomendaciones en cuanto a la profundidad y los tipos de cimentación a usarse en la construcción:
Asentamiento en obra
El cuadro muestra, el asentamiento alcanzado por las columnas que conforman la construcción por un número determinado de días:
ASENTAMIENTO (cm)
COLUMNA DIA N°1 DIA N°2 DIA N°3 DIA N°4 DIA N°5 ∑
A 0.10 0.15 0.2 0.1 0.15 0.7 B 0.25 0.21 0.15 0.0 0.0 0.61 C 0.20 0.05 0.1 0.15 0.1 0.6 D 0.15 0.1 0.1 0.15 0.05 0.55 E 0.15 0.10 0.20 0.05 0.00 0.5 F 0.1 0.2 0.2 0.1 0.1 0.7 G 0.25 0.15 0.20 0.10 0.0 0.7
CÁLCULO DEL ASENTAMIENTO
CAPACIDAD ADMISIBLE DEL TERRENO TABULANDO PROFUNDIDAD DE DESPLANTE ANCHO DE CIMENTACIÓN CIMENTACIÓN CUADRADA ASENTAMIENTO Df B 1 1 0.672 0.489 1.25 1 0.742 0.54 1.5 1 0.812 0.591 2 1 0.952 0.693 2.5 1 1.092 0.795
RELACION DE POISON TIPO DE SUELO ARCILLA SATURADA 0.4 - 0.5 ARCILLA NO SATURADA 0.1 - 0.3 ARCILLA ARENOSA 0.2 - 0.3 LIMO 0.3 - 0.35 ARENA DENSA 0.2 - 0.4 ARENA DE GRANO 0.15 GRUESO 0.25 ARENA DE GRANO 0.1 - 0.4 FINO 0.1 - 0.3 ROCAS 0.3 LOESS 0.15 HIELO 0.3 CONCRETO 0.15
