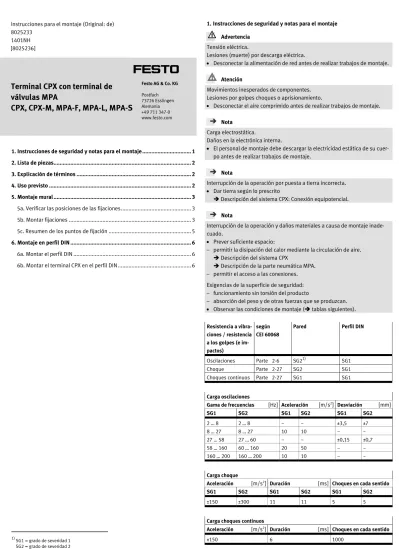

Terminal CPX con terminal de válvulas MPA CPX, CPX-M, MPA-F, MPA-L, MPA-S

(1)

Instrucciones para el montaje (Original: de) 8025233

1401NH [8025236]

†‡

Terminal CPX con terminal de válvulas MPA

CPX, CPX-M, MPA-F, MPA-L, MPA-S

Festo AG & Co. KG

Postfach 73726 Esslingen Alemania +49 711 347-0 www.festo.com

1. Instrucciones de seguridad y notas para el montaje ... 1

2. Lista de piezas... 2

3. Explicación de términos ... 2

4. Uso previsto ... 2

5. Montaje mural ... 3

5a. Verificar las posiciones de las fijaciones ... 3

5b. Montar fijaciones ... 3

5c. Resumen de los puntos de fijación ... 5

6. Montaje en perfil DIN ... 6

6a. Montar el perfil DIN ... 6

6b. Montar el terminal CPX en el perfil DIN ... 6

1)

1. Instrucciones de seguridad y notas para el montaje

Advertencia Tensión eléctrica.

Lesiones (muerte) por descarga eléctrica.

 Desconectar la alimentación de red antes de realizar trabajos de montaje.

Atención

Movimientos inesperados de componentes.

Lesiones por golpes choques o aprisionamiento.

 Desconectar el aire comprimido antes de realizar trabajos de montaje.

Nota

Carga electrostática.

Daños en la electrónica interna.

 El personal de montaje debe descargar la electricidad estática de su cuer- po antes de realizar trabajos de montaje.

Nota

Interrupción de la operación por puesta a tierra incorrecta.

 Dar tierra según lo prescrito

 Descripción del sistema CPX: Conexión equipotencial.

Nota

Interrupción de la operación y daños materiales a causa de montaje inadecuado.

 Prever suficiente espacio:

– permitir la disipación del calor mediante la circulación de aire.

 Descripción del sistema CPX

 Descripción de la parte neumática MPA.

– permitir el acceso a las conexiones.

Exigencias de la superficie de seguridad:

– funcionamiento sin torsión del producto

– absorción del peso y de otras fuerzas que se produzcan.

 Observar las condiciones de montaje ( tablas siguientes).

Resistencia a vibra- ciones / resistencia a los golpes (e im- pactos)

según CEI 60068

Pared Perfil DIN

Oscilaciones Parte 2-6 SG2¹⁾ SG1 Choque Parte 2-27 SG2 SG1 Choques continuos Parte 2-27 SG1 SG1

Carga oscilaciones

Gama de frecuencias [Hz] Aceleración [m/s²] Desviación [mm]

SG1 SG2 SG1 SG2 SG1 SG2

2 … 8 2 … 8 − − ±3,5 ±7 8 … 27 8 … 27 10 10 − −

27 … 58 27 … 60 − − ±0,15 ±0,7 58 … 160 60 … 160 20 50 − −

160 … 200 160 … 200 10 10 − −

(2)

2

2. Lista de piezas

18374d_1

1 Terminal CPX (1x) con

terminal de válvulas MPA

Montaje mural

18373d_2

Fijación para módulos CPX (material sintético):

2 Fijación CPX-BG-RW-...

18373d_3

Fijación para módulos CPX (metal):

3 Escuadra de fijación CPX-M-BG-RW-...

4 Tornillo M3 (roscador)

18374d_5

Fijación para módulos MPA-L:

5 Escuadra de fijación VMPAL-BD

18374d_6

Fijación para módulos MPA-F:

6 Escuadra de fijación VMPAF-BG-RW-...

18374d_7

Fijación para MPA-S

(Regulador de presión proporcional):

8 Escuadra de fijación VMPA-BG

18374d_8

Fijación para alimentación intermedia MPA-S

(Pneum. Placa de alimentación neumática):

aJ Escuadra de fijación VMPA-BG-RW-...

aA Tornillo M3 (roscador)

Montaje en perfil DIN

18373d_6

No incluido en el suministro:

aB Perfil DIN

(EN 60715 - 35x7,5 o 35x15)

(1x)

18373d_7

Fijación CPX-CPA-BG-NRH:

aC Tornillo aD Pieza de sujeción

CPA

(3x) (3x)

18374d_9

Fijación VMPAF-FB-BG-NRH:

aE Pieza de sujeción MPAF

aF Tornillo aG Tornillo aH Pieza de sujeción

CPA

(1x) (1x) (2x) (2x)

3. Explicación de términos

En estas instrucciones para el montaje, el terminal CPX- con terminal de válvulas MPA 1 se denomina terminal CPX 1.

4. Uso previsto

Producto Uso

Terminal CPX 1 Control de actuadores neumáticos/eléctricos.

Detección de sensórica.

Fíjación

2/3/5/6/8/aJ

Fijación mural adicional del terminal CPX 1.

3

4 2

5

6 7

8 9

aJ aA 1

aB

aD aC

aE

aF aH aG

(3)

5. Montaje mural

5a. Verificar las posiciones de las fijaciones

Información

Sentido de contaje de los módulos:

CPX:

– a partir de la placa final (V) Sentido de medición:

MPA:

– a partir del punto de fijación de la placa adaptadora (W)

18374d_12

Información

Las fijaciones están premontadas en función de la configuración.

 Comprobar las posiciones de las fijaciones premontadas ( Tablas y lista) y corregirlas si fuera necesario ( Sección 5b).

 Determinar las posiciones de las fijaciones 5/6/8/aJ.

 Montar las fijaciones 5/6/8/aJ ( Sección 5b).

Fijación 2 en módulos CPX (material sintético)

Cantidad de módulos Fijación entre los módulos

2/3 5/6 8/9

1 … 2 − 3 •²⁾

4 … 5 •

6 … 8 • •

9 … 10 • • •

Fijación 3 en módulos CPX (metal)

Cantidad de módulos Fijación en los módulos

2 3 4 6 7 1 … 3 −

4 •

5 … 6 •

7 •

8 • •

9 … 10 • •

Fijación 5 en terminal de válvulas MPA-L ≥ 200 mm cada 130 mm

Fijación 6 en terminal de válvulas MPA-F ≥ 300 mm cada 250 mm en placa base

Fijación 8/aJ en terminal de válvulas MPA-S ≥ 280 mm cada 130 mm una fijación:

– 8 en regulador de presión proporcional o – aJ en placa de alimentación neumática

5b. Montar fijaciones

Fijación 2 en módulos CPX (material sintético)

18375d_4

 Presionar la fijación 2 in- clinada en los módulos (A).

 Hacer bascular la fijación 2 hasta que encaje.

 Montar la otra fijación 2 en el lado opuesto.

Fijación 3 en módulos CPX (metal)

Información

En módulos CPX (metal) sin unidad de alimentación del sistema es posible montar la fijación 3 a ambos lados del módulo.

18375d_14

 Posicionar la fijación 3 ali- neada en el módulo (B).

 Apretar los tornillos 4. Al apretar nuevamente utilizar los pasos de rosca existen- tes.

Respetar el par de apriete.

Fijación 5 en módulos MPA-L

18377d_10

 Presionar la fijación 5 in- clinada en la parte trasera del módulo (C).

 Hacer bascular la fijación 5 hasta que encaje.

2

A

3

B 1,5 Nm ± 10 %

4 V W

C 5

(4)

4

Fijación 6 en módulos MPA-F

18377d_30

 Posicionar la fijación 6 en el módulo (D).

Fijación 8 en MPA-S

(Regulador de presión proporcional)

18374d_41

 Posicionar la fijación 8 en el módulo (E).

Fijación aJ en la alimentación intermedia MPA-S (Placa de alimentación neumática)

18374d_42

 Posicionar la fijación aJ en el módulo (F).

 Apretar los tornillos aA. Al apretar nuevamente utilizar los pasos de rosca existen- tes.

E

1,5 Nm ± 10 %

F

1,5 Nm ± 10 % D

4 Nm ± 20 %

aJ aA

7

6

8 9

(5)

5c. Resumen de los puntos de fijación

Nota

Daños materiales a causa de montaje inadecuado.

 Escoger los tornillos apropiados según el tipo de montaje.

Terminal CPX (material sintético) con terminal de válvulas MPA-F

18374d_21

Punto de fijación Tamaño de tornillo Cantidad

(G) M6 2x (H) M4 1x cada 2 (J) M6 2x (K) M6 1x cada 6 (L) M6 2x

Terminal CPX (metal) con terminal de válvulas MPA-F

18374d_22

(G) M6 2x (M) M6 1x cada 3 (J) M6 2x (K) M6 1x cada 6 (L) M6 2x

Terminal CPX (material sintético) con terminal de válvulas MPA-S

18374d_37

(G) M6 2x (H) M4 1x cada 2 (Q) M4 2x (R) M6 1x cada aJ (S) M6 1x cada 8 (L) M6 2x

Terminal CPX (metálico) con terminal de válvulas MPA-S

18374d_36

(G) M6 2x (M) M6 1x cada 3 (Q) M4 2x (R) M6 1x cada aJ (L) M6 2x

Terminal CPX (material sintético) con terminal de válvulas MPA-L

18374d_11

(G) M6 2x Q

G

G Q

L L

J J G

H

H K

G

R

L L

J J

M K

H H

G

S

R

M R

L

Q G

G Q

L L

N N G

H

H P

G

2 6 2 aJ 8

3 aJ

3 6

2 5

(6)

6

6. Montaje en perfil DIN 6a. Montar el perfil DIN

1837 3d_2 0

 Montar el perfil DIN aB en sentido horizontal.

6b. Montar el terminal CPX en el perfil DIN

1837 4d_3 5

 Retirar las fijacio-

nes 2/3/6 premontadas.

1837 4d_4 3

En terminal de válvulas MPA-S

En la parte trasera de los módulos:

 Posicionar las piezas de su- jeción aD en los puntos de fijación (T).

 Fijara las piezas de suje- ción aD con tornillos aC.

1837 3d_2 2

 Alinear las piezas de suje- ción aD paralelas a la ranura (Z).

1837 3d_2 4

 Colgar el terminal CPX 1 en la ranura (Z) del perfil DI- N aB.

 Hacer girar el terminal CPXl 1 en el perfil DIN aB.

1837 4d_4 4

 Apretar los tornillos aC.

1837 3d_2 3

Al apretar los tornillos aC se hacen girar las piezas de suje- ción aD 90°. El terminal CPX 1 está protegido contra inclinaciones y deslizamientos.

1837 4d_1 5

En terminal de válvulas MPA-F/MPA-L:

En la parte trasera de los módulos:

 Posicionar la pieza de suje- ción aE en el punto de fija- ción (U).

 Fijar la pieza de sujeción aE con el tornillo aF.

 Posicionar la pieza de suje- ción aH en los puntos de fi- jación (T).

 Fijar las piezas de suje- ción aH con los tornillos aG.

1837 4d_1 6

 Alinear la pieza de suje- ción aE paralela a la ranura (Z).

1837 3d_2

2  Alinear las piezas de suje- ción aH paralelas a la ranura (Z).

1837 3d_2 4

 Colgar el terminal CPXl 1 en la ranura (Z) del perfil DIN aB.

 Hacer girar el terminal CPX 1 en el perfil DIN aB.

1837 4d_1 7

 Apretar los tornillos aF/aG.

1837 3d_2 3

Al apretar los tornillos aF/aG se hacen girar las piezas de su- jeción aE/aH 90°. El terminal CPX 1 está protegido contra inclinaciones y deslizamientos.

aB

T

U

aC aC

aD T

T

Z

1 Z

aB

aF

U aF aE

U

Z

1 aB 1

aB

aG

Z Z

aE

1 aB

1,3 Nm ± 10 % 1,3 Nm ± 10 %

T

aD

aC

aD

aH T

aG

aH T

aG

aE
