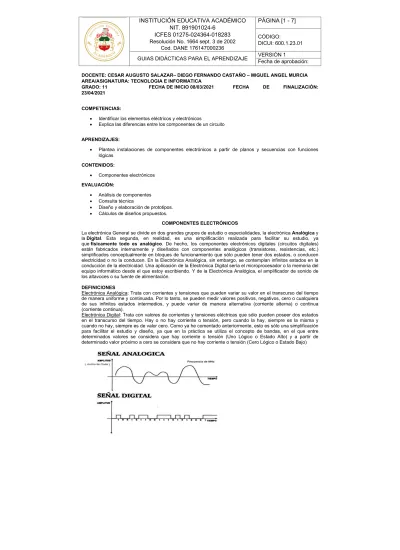

DOCENTE: CESAR AUGUSTO SALAZAR– DIEGO FERNANDO CASTAÑO – MIGUEL ANGEL MURCIA AREA/ASIGNATURA: TECNOLOGIA E INFORMATICA
GRADO: 11 FECHA DE INICIO 08/03/2021 FECHA DE FINALIZACIÓN: 23/04/2021
COMPETENCIAS:
Identificar los elementos eléctricos y electrónicos
Explica las diferencias entre los componentes de un circuito
APRENDIZAJES:
Plantea instalaciones de componentes electrónicos a partir de planos y secuencias con funciones lógicas CONTENIDOS: Componentes electrónicos EVALUACIÓN: Análisis de componentes Consulta técnica
Diseño y elaboración de prototipos. Cálculos de diseños propuestos.
COMPONENTES ELECTRÓNICOS
La electrónica General se divide en dos grandes grupos de estudio o especialidades, la electrónica Analógica y la Digital. Esta segunda, en realidad, es una simplificación realizada para facilitar su estudio, ya que físicamente todo es analógico. De hecho, los componentes electrónicos digitales (circuitos digitales) están fabricados internamente y diseñados con componentes analógicos (transistores, resistencias, etc.) simplificados conceptualmente en bloques de funcionamiento que sólo pueden tener dos estados, o conducen electricidad o no la conducen. En la Electrónica Analógica, sin embargo, se contemplan infinitos estados en la conducción de la electricidad. Una aplicación de la Electrónica Digital sería el microprocesador o la memoria del equipo informático desde el que estoy escribiendo. Y de la Electrónica Analógica, el amplificador de sonido de los altavoces o su fuente de alimentación.
DEFINICIONES
Electrónica Analógica: Trata con corrientes y tensiones que pueden variar su valor en el transcurso del tiempo de manera uniforme y continuada. Por lo tanto, se pueden medir valores positivos, negativos, cero o cualquiera de sus infinitos estados intermedios, y puede variar de manera alternativa (corriente alterna) o continua (corriente continua).
Electrónica Digital: Trata con valores de corrientes y tensiones eléctricas que sólo pueden poseer dos estados en el transcurso del tiempo. Hay o no hay corriente o tensión, pero cuando la hay, siempre es la misma y cuando no hay, siempre es de valor cero. Como ya he comentado anteriormente, esto es sólo una simplificación para facilitar el estudio y diseño, ya que en la práctica se utiliza el concepto de bandas, en el que entre determinados valores se considera que hay corriente o tensión (Uno Lógico o Estado Alto) y a partir de determinado valor próximo a cero se considera que no hay corriente o tensión (Cero Lógico o Estado Bajo)
Una variable analógica es aquella que tiene un margen de variación infinito, esto es, que puede tomar infinitos valores. La electrónica que utiliza valores de tensión y corrientes analógicos se denomina electrónica analógica. Su ámbito de aplicación es extensísimo, debido a que la mayoría de las magnitudes medibles en la naturaleza son analógicas (temperatura, fuerza, luminosidad, presión, humedad, velocidad, etc.).
Una variable digital sólo toma una serie de valores finitos, sus estados están limitados.
La bombilla de una lámpara puede estar encendida o puede estar apagada, pero no puede estar “un poquito” encendida o “un poquito” apagada.
Un coche puede estar en movimiento o parado, pero no puede estar ½ parado.
Estos dos ejemplos son variables digitales binarias, porque sólo pueden tomar dos estados (encendido, apagado; en movimiento o parado).
También existen variables digitales de más de dos estados.
un semáforo puede estar en rojo, ámbar o verde. Son tres estados, aunque podrían ser más. La electrónica digital es aquella que utiliza valores eléctricos digitales (o discretos) para realizar sus operaciones.
TALLER No. 1
1. Elabore una redacción de no menos de media página en la que permita establecer diferencias entre lo analógico y lo digital.
2. ¿Encuentre diferencias entre los electrodomésticos eléctricos y electrónicos? 3. Elabore una lista clasificando los artefactos eléctricos y electrónicos de su hogar.
CLASIFICACIÓN DE LOS COMPONENTES ELECTRÓNICOS
1.Según su funcionamiento se pueden clasificar en:
Pasivos: No realizan ganancia, limitan el paso de la corriente, protegen y/o unen los componentes activos como resistores, condensadores o inductores. Lo son también los interruptores, fusibles, relay o transductores Activos: Son capaces de excitar, amplificar o controlar un circuito como diodos, transistores o circuitos
integrados
2. Según su estructura física:
Discretos: son aquellos que están encapsulados uno a uno, como es el caso de los resistores, condensadores, diodos, transistores, etc.
Integrados: forman conjuntos más complejos, como por ejemplo un amplificador operacional o una puerta lógica, que pueden contener desde unos pocos componentes discretos hasta millones de ellos. Son los denominados circuitos integrados.
3. Según el material base de fabricación:
Semiconductores: Son todos aquellos en los que se usa material semiconductor del tipo P y/o del tipo N con el agregado o no de impurezas.
Entran en esta categoría diodos, transistores, diacs, tiristores, triacs, circuitos integrados No semiconductores: No se utiliza ningún material semiconductor en su construcción.
4.Según su función se pueden clasificar en:
Sensores: Recogen información sobre un proceso
Pueden ser Discretos, tienen una cantidad de salidas de información determinadas, en señal digital. Por ejemplo, los finales de carrera, pulsadores, scaler o ser Continuos, tienen infinitas posibilidades de salida de información en señal analógica. Por ejemplo, los LDRs, PTCs, potenciómetros, fototransistores.
Actuadores: Actúan para modificar el proceso
Ejemplo de ellos son los motores, leds, resistencias, lámparas, zumbadores, etc
Controladores: Controlan el proceso
como integrados de compuertas lógicas, amplificadores operacionales, pics, microcontroladores, PLCs, etc.
5.Según su tipo se pueden clasificar en:
5-a Empezaremos a conocer los Componentes Pasivos
Resistores o resistencias:
Fijos: No se pueden ajustar su valor de fábrica
Existen diferentes tipos según su construcción: De película, de alambre, cerámicos, entre otras, cada uno tiene características eléctricas diferentes
Resistencias fijas: Siempre tienen el mismo valor. Su valor teórico viene determinado por un código de colores. Se usan para limitar o impedir el paso de la corriente por una zona de un circuito.
El símbolo utilizado para los circuitos, en este caso, pueden ser 2 diferentes, son los siguientes:
Recuerda… la diferencia entre señal analógica y digital
Aquí tienes como son las resistencias en la realidad:
Como se puede observar tienen unas barras de colores (código de colores) que sirven para definir el valor de la resistencia en ohmios (Ω).
El primer color indica el primer número del valor de la resistencia, el segundo color el segundo número, y el tercero el número de ceros a añadir. Cada color tiene asignado un número. Este código es el llamado código de colores de las resistencias.
El primer color nos dice que tiene un valor de 2, el segundo de 7, es decir 27, y el tercer valor es por 100.000 (o añadirle 5 ceros). La resistencia valdrá 2.700.000 ohmios.
TALLER No. 2
1. Según lo comprendido y observado en la guía, ¿qué artefactos de su hogar de uso personal o familiar cuenta con resistencias?, por favor explique.
2. Calcule el valor de las siguientes resistencias
Resistencia
Colores Calcular el valor (forma explícita)Amarillo Violeta Rojo Dorado Azul Gris Rojo Dorado Rojo Rojo Naranja Dorado Verde Azul Rojo Dorado
3. Completar el cuadro de acuerdo con la información solicitada
Resistencia (dibujo)
Colores Calcular el valor (forma explícita)Negro Violeta Rojo Dorado 1500 Ω 500 Ω 10K Ω Rojo Rojo Naranja Dorado 4.7K Ω Café Verde Rojo Plata
Cómo determinar si una resistencia está en correcto estado de funcionamiento
Uno de los componentes de protección en los diferentes electrodomésticos son las resistencias (como su función principal es impedir el paso de la corriente) así mismo puede resultar un fallo a partir de su trabajo fortuito.
En medio de los problemas se realiza una evaluación del circuito, para este caso se va a tomar la medición de las resistencias, siguiendo los pasos que a continuación se describen:
1. Se toma un Multimetro (tester) y se ubica su función en la escala Ohmios Ω
2. Calcular el valor de la resistencia según el código de colores (tener presente el valor de la tolerancia)
3. Ubicamos la resistencia y con las puntas del multímetro en los extremos de la resistencia.
4. Se observa la primera información que se aprecia en el multímetro (digital o análogo).
Ejemplo: Naranja, Naranja,
Negro, dorado
Resultado en el multímetro
5. Evaluar de acuerdo con lo observado vs. el valor calculado si dicho valor se encuentra entre el rango de tolerancia.
Naranja =3 Primera cifra 3, segunda cifra 3 , multiplicador x 1 Negro= x1
Tolerancia: ± 5% (la tolerancia se evalúa su porcentaje por encima (+) es decir agregando el valor +5% y por debajo, es decir restando el valor -5%.
Por lo tanto 33 x 5% = 1,65
Rango superior: 33 + 1,65 = 34,65 (Valor máximo) Rango inferior: 33 - 1,65 = 31,35 (Valor mínimo)
En conclusión: una resistencia de 33 Ω con el 5% de tolerancia al momento de hacer la medición se debe encontrar entre 31,65 hasta 34,65.
Por lo tanto, el resultado de este ejemplo 28.20 no corresponde al rango, podemos decir que la resistencia está con fallo (mal funcionamiento).
TALLER No. 3
1.
