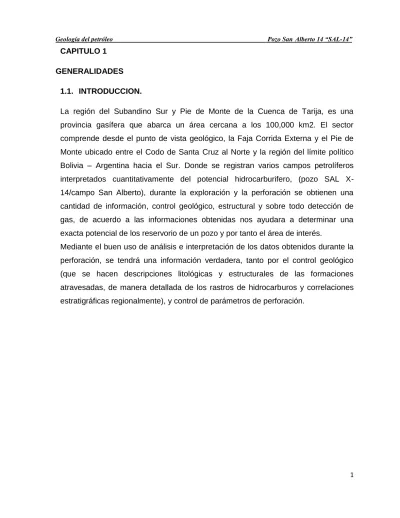

CAPITULO 1 GENERALIDADES
1.1. INTRODUCCION.
La región del Subandino Sur y Pie de Monte de la Cuenca de Tarija, es una provincia gasífera que abarca un área cercana a los 100,000 km2. El sector comprende desde el punto de vista geológico, la Faja Corrida Externa y el Pie de Monte ubicado entre el Codo de Santa Cruz al Norte y la región del límite político Bolivia – Argentina hacia el Sur. Donde se registran varios campos petrolíferos interpretados cuantitativamente del potencial hidrocarburifero, (pozo SAL X-14/campo San Alberto), durante la exploración y la perforación se obtienen una cantidad de información, control geológico, estructural y sobre todo detección de gas, de acuerdo a las informaciones obtenidas nos ayudara a determinar una exacta potencial de los reservorio de un pozo y por tanto el área de interés.
Mediante el buen uso de análisis e interpretación de los datos obtenidos durante la perforación, se tendrá una información verdadera, tanto por el control geológico (que se hacen descripciones litológicas y estructurales de las formaciones atravesadas, de manera detallada de los rastros de hidrocarburos y correlaciones estratigráficas regionalmente), y control de parámetros de perforación.
2
1.2. ANTECEDENTES.
La prospección en la parte sur de las Sierras Subandinas fue iniciada por Geólogos de la Standard Oil, entre los cuales se encuentra S.H. Cathcart que, en el año 1927, delimita varias estructuras con posibilidades petrolíferas, dentro de las que se destaca la estructura San Alberto. YPFB reinicia, el año 1956, los trabajos exploratorios y es el Geólogo Arigos, en su informe “Geología de la Serranía de San Antonio sector Norte y Sur, quien analizó con mayor detalle la zona y enfatizo su importancia petrolífera. Continuando con las investigaciones, en 1963 el Ing. Jaime Oblitas efectuó un estudio geológico de detalle, abarcando la zona de Achiralito y San Alberto, definiendo las estructuras
El primer pozo perforado en Campo San Alberto, fue el SAL-X1 en 1966, que alcanzo la profundidad de 2208 mbbp y resulto seco. El pozo SAL-X2 perforado en 1967 de 1792 metros también resulto seco. El mismo año se perforo el SAL-X3 de solo 846 metros y resulto descubridor (B-1) del nivel denominado Arenisca Miller (tuvo una producción de 653.000 barriles de petróleo, hasta que agoto su reserva en octubre de 1995). Los pozos SAL-X4, 5 y 6 perforados también en 1968, fueron productores de desarrollo. Los pozos SAL-X7 y 8 fueron de avanzada que
resultaron secos.
Con los trabajos realizados por la Gerencia de Exploración de YPFB, y el convenio con la ORSTOM de Francia y el Centro de Tecnología Petrolera de YPFB, entre los años 1970 al 90, definían claramente las posibilidades petrolíferas de los niveles medios y superiores del Devónico, descubriendo yacimiento profundos de gas y condensado, en la formación Huamampampa.
Estos antecedentes geológicos regionales fueron tomados en cuenta en San Alberto y en los años 1987 y 88, se propuso la perforación de un pozo profundo para alcanzar niveles superiores del Devónico, habiéndose perforado el pozo SAL-X9, que se inicia en Diciembre de 1988 y concluye en Septiembre de 1990 a una
profundidad de 4518,5 metros bajo boca de pozo.
El pozo SAL-X9 atravesó la arenisca Miller a 991 m y entro en la arenisca Huamampampa I a 4319 m y en la II a 4479,5 m, este pozo descubridor de
3 yacimiento profundo (B-2B) es el considerado como descubridor de gas en los niveles superiores del Devónico, Formación Huamampampa en el Campo San Alberto.
El interés por el Campo San Alberto llevo a Petrobras en 1993 a iniciar negociaciones con YPFB para la firma de un contrato de Asociación, el que finalmente se concreto en fecha 22 de Abril de 1996, 8 días antes de la promulgación de la Ley de Hidrocarburos. Según ese contrato, YPFB tenía el 50% de participación y PETROBRAS el otro 50%. Por tanto PETROBRAS reconoció implícitamente que el pozo SAL-X9 fue el descubridor del GAS.
Bajo el nuevo contrato de Riesgo Compartido, el operador (Petrobras) perfora el pozo SAL-X10 (9-11-97 al 23-08-99) que alcanza la profundidad de 5220 mbbp y resulta productor de los reservorios Huamampampa y Santa Rosa. Luego de este pozo, Petrobras profundiza el SAL-X9 (20-01-99 al 30-03-99) en 46 metros, atravesando la totalidad del reservorio Huamampampa II, el mismo que actualmente está en producción. Con los resultados de la profundización de este pozo y de lo descubierto por el pozo SAL-X10, se incrementan las reservas probadas del Campo. Después de los resultados del pozo SAL-X9 profundizado, se perfora el SAL-X11(2000) que resulta productor de los reservorios Huamampampa e Icla. El pozo SAL-X12 perforado entre el 99 al 2000, alcanza la profundidad de 5648 m y resulta productor. Los pozos SAL-13 y 14 perforados posteriormente, son pozos de desarrollo y resultaron productores.
4
1.3. OBJETIVOS
1.3.1. Objetivo general.
Tener un conocimiento de las características del pozo, tanto estructurales, litológicas, tipo de reservorios, profundidades que se acumularon los hidrocarburos, mediante de los datos que se tomaron en el momento de la perforación del pozo SAL X-14, con esta información se pretende hacer un análisis de las estructurales.
1.3.2. Objetivos específicos.
Re describir las formaciones petrolíferas que presentan en el pozo SAL X14.
Distinguir las dos estructuras principales y relacionar regionalmente.
Determinar e reinterpretar las estructuras tectónicas regionales y locales que están presentes en el anticlinal, que se deformaron durante la tectónica Andina, mediante los datos obtenidos en la perforación de pozos.
5
1.4. UBICACIÓN Y ACCESIBILIDAD.
El pozo SAL X-14 está ubicada a 100 Km al SE de la ciudad de Tarija (Fig. 1), en la Segunda Sección de la Provincia Gran Chaco, en el Municipio Carapari, a sus 18 Km al SW del mismo pueblo, en las serranías de San Alberto, en tanto el bloque se encuentra en Sub Andino Sur de Bolivia, donde opera la Empresa Petrolera Petrobras. Las coordenadas UTM del área de estudio son: X=410020,31m,
Y=7576403,05, y Z=1275 m.s.n.m
Fig. 1 Ubicación del pozo SAL X-14
CAMPO SAN ALBERTO
6 Para acceder a Campo San Alberto (pozo SAL X-14), desde la ciudad de Tarija, se debe tomar el camino carretero hacia de Yacuiba, luego de se debe tomar la carretera a la Población de Carapari y posterior a carretera hacia Aguarague, San Alberto, se llega a SAL X-1, finalmente del pozo X-1 se viaja casi 2-3 Km se llega al Pozo SAL X-14 (Fig. 2).
Fig. 2. MAPA de accesibilidad al pozo SAL X-14
YACUIBA
CARAPARI
7
1.5. ESTUDIOS ANTERIORES.
(Dunn et al, 1995) menciona que la faja plegada y corrida pertenece a un sobre escurrimiento superficial con dos horizontes de despegue principales que son ligados, uno en la Formación Kirusillas del Silúrico y el otro en la Formación de los Monos del Devónico, al oeste de la falla Mandiyuti la geometría de los pliegues por flexura de fallas (rampa, plano) predominan un cambio de sección estratigráfica. Montellano (2003) hace una descripción de las formaciones perforadas en el pozo SAL-14 donde, a los 24 días se atravesó a la formación Tarija a los 863 metros, y a los 864 metros empezó a perforar la formación Miller. Continuando a sus 974 metros se tiene 90% de lutita y 10% arenisca donde la perforación avanzaba muy rápido y a sus 2558 metros seguía en perforación de lutitas y limolitas.
Montellano & Abruzzuse (2003), menciona de forma resumida las actividades que se realizaron en la perforación por la empresa PRIDE INTERNATIONAL, SAL-14 comenzó a las 19:30 de 2 de mayo de 2003, a sus 20 días ya se tenía una profundidad de perforación de 773,02 metros, se perforaba con lodo aireado (Spud Mud), alcanzando a diferentes niveles de formaciones.
1.6. HIDROGRAFIA
Los principales ríos que se encuentran dentro de la zona de estudio, corresponde, o presentan un drenaje dendrítica hacia el E esta el RIO CARAPARI, que presenta un tipo meandrico, que fluye hacia el vecino País Argentina y donde descargan varios ríos intermitentes y hacia el otro lado de anticlinal es decir hacia el W esta los ríos ITAU y R. NEGRO, que también fluye hacia el vecino país, donde también presentan muchas conexiones de ríos intermitentes a este rio.
8
1.7. Clima, flora y fauna.
La zona presenta en general un clima templado a calido según la variación altitudinal, la temperatura es un promedio de 20 a 30 oC y el régimen de pluviosidad varia de subhúmedo a perhúmedo con neblinas en las partes más altas, donde casi en los 360 días llueve muy poco especialmente en temporadas de lluvia media anual es de 15-20 mm.
En esta zona es caracterizada una vegetación de serranías, o bosque de Yungas tucumano-Boliviano, donde en el bosque montano por encima de 1500 msnm, existen el pino de monte, aliso, como maderables el nogal, laurel, cedro y tajibos, que llegan a medir hasta 4 a 10 metros de altura.
En cuanto a la fauna se encuentran como el jucumari, el puma, venado andino, el jaguar, mono silbador, el loro hablador, la pava del monte y varias especies pequeñas que son raras.
1.8. METODO DE TRABAJO.
La metodología de la reinterpretación del SAL-14 se hizo de la siguiente manera:
En primer lugar se realizo unas recopilaciones e informaciones bibliográficas, cartográficas públicas y de información inédita que incluyen temas relacionados a los trabajos geológicos del Campo San Alberto, tales como las tesis publicados en el ing. Petrolera, informes de campo de las perforaciones, revistas, publicaciones gubernamentales, y otros.
Luego se hizo una correlación de las diferentes informaciones tomadas de todos los trabajos anteriores, donde se procede unir las informaciones que tomaron pero en forma separada cada autor, finalmente se hizo un análisis e reinterpretación de todos datos que se tomaron o se hicieron estudios del pozo SAL X-14.
9
CAPITULO 2
2.1. MARCO GEOLOGICO REGIONAL
Regionalmente se caracteriza de nombre Sub Andino Sur de Bolivia que corresponde a una faja plegada y corrida, que comenzó a deformarse durante la última gran crisis tectónica que ocurrió a fines de Neógeno, la sucesión de eventos de subsidencia y levantamientos tectónicos y la formación de trampas estructurales que se produjeron durante este evento tecto-sedimentario, permitió que las rocas madres entren en la ventana de generación de hidrocarburos y puedan acumularse en trampas estructurales (Dunn et, al, 1995 en Donald Wilson Osinaga 2003).
En esta zona se considera el basamento del sistema de corrientes de la faja plegada a las rocas de los sistemas de Precámbrico, Cámbrico Ordovícico. Donde las secuencias Preorogénicas registran una serie de eventos tecto-sedimentarias ocurrieron entre Silúrico inferior al Jurasico y la secuencia Sinorogénicas involucra los sedimentos del Grupo Chaco y recientes (Oligoceno superior - reciente), (Donald Wilson Osinaga 2003).
En esta faja de Subandino Sur los sedimentos Paleozoicos más antiguos asociados a la secuencia Pre-orogénica corresponden a las secuencias de las formaciones Kirusillas, Tarabuco, Santa Rosa, Icla, Huamampampa y los Monos-Iquiri, depositados durante el Silúrico – Devónico, en una cuenca de antepaís en ambientes de plataforma siliclastica somera con mayor oleaje, las secuencias granocrecientes con predominio de lutitas negras (formaciones Kirusillas, Icla, y los Monos) de plataforma externa con pulsos transgresivos y que son la roca madre, las unidades arenosos del tipo de la secuencias (Fms Santa Rosa, Huamampampa e Iquiri) corresponde a ambientes de plataforma interna y de transición - continental, estos niveles como en caso de Huamampampa se constituye como roca reservorio por su porosidad secundaria y primaria (Petrobras, Propuesta de perforación de SBL-X2, 2000, en Donald Wilson Osinaga 2003).
Sobreyace la secuencia que está constituida por las formaciones del los Machareti y Mandiyuti, estas unidades se sedimentaron en una cuenca tectónicamente
10 inestable influenciadas por eventos glaciares y posteriormente sedimentos fluviales y glacigenicos, en cuanto las unidades del Grupo Machareti están constituidas principalmente por niveles de diamictitas, areniscas cuarciticas y pelitas negras a diferencia que el Grupo Mandiyuti presentan un coloración mas rojiza y son mas arenosos.
Posteriormente sucede el establecimiento de una plataforma carbonatada en ambiente tectónico más estables, con depósitos marinos someros y continentales que se agrupan en el Grupo Cuevo y marcan el fin de la evolución de la cuenca marina Paleozoica en territorio Boliviano, que son las calizas de Formación Vitiacua y los niveles arenosos de dunas eólicas de la Formación Cangapi.
Posterior el Rift se reactiva nuevamente, ocasionando la formación de cuencas donde se depositan las unidades de la Supersecuencia Serere. Ambientes continentales en climas muy áridos caracterizan este periodo, donde la base de la secuencia seta constituida por ambientes lacustres evaporiticos en las que se distinguen las pelitas violetas y yesos de la Formación Ipaguazu, mientras al tope de las unidades muestra un ambiente eólica caracterizada de Grupo Tacuru, luego suprayace una secuencia de niveles arenosos , arcillosos y conglomeradicos que conforman el Grupo Chaco, depositados en ambientes fluviales, donde la cuenca de antepaís fue subsidentes (sub andina), marcando niveles conglomeradicos de ambientes de abanicos de la Formación Petaca, y niveles arcillosas la Formación Tariquia y luego las niveles conglomeradicos de la Formación Guandacay.
2.2. ESTRATIGRAFIA. 2.2.1. Silúrico.
2.2.1.1. Formación Kirusillas.
Litológicamente esta formación está constituida casi exclusivamente por lutitas gris oscuras, bien consolidadas micácea, y bituminosas, intercaladas delgadas (40 a 50 cm) de areniscas gris blanquecinas bien consolidadas de grano muy fino a fino (Suarez & Díaz, 1996)
11
2.2.1.2. Formación Tarabuco
Presenta alrededor de 390 m de espesor, en la base se presentan areniscas gris verdosas, de grano fino, limosas, micáceas, en bancos de 0.1 a 0.5 m de espesor, intercalados con areniscas limosas, gris verdosas, micáceas y silíceas, intercaladas con lutitas gris verdosas. (Steinmann, en Ulrich, 1892).
2.2.2. Devónico
2.2.2.1. Formación Santa Rosa
Las Areniscas Basales Santa Rosa están expuestas en un espesor de unos 120 m, no se puede ver la base de esta formación. La parte inferior de las areniscas se presenta estratificada en bancos gruesos y se compone de granos de cuarzo de tamaño mediano y fino de colores claros, con estratificación entrecruzada, hacia arriba esta arenisca pasa a una arenisca arcillosa de colores más oscuros gris verdusco, estratificada en láminas de colores delgados, las areniscas no son fosilíferas, (Ahlfeld & Braniza, 1960).
2.2.2.2. Formación Icla
Presentan niveles arcillo-arenoso con facies mayormente pelítica con algún desarrollo de psamitas, los términos intermedios, son mucho más arenosos y limolíticos. Las areniscas que en general son de grano medio y muy silíceas, en espesores de 0.3 a 1 m macizas y poco laminadas, de un espesor: 642 metros, Edad: Gediniano Sup. - Emsiano Inf. (Jiménez & López-Murillo, 1973).
2.2.2.3. Formación Huamampampa
Constituida por areniscas potentes, de color gris, gris claro, de grano medio a grueso, estratificadas en bancos de 2 metros de espesor, los cuales presentan una alta dureza, y intercalaciones de lutitas limolitas se encuentran abundantes fósiles, hacia la parte alta de la serie arenosa existe una capa delgada de arenisca conglomerádica integrada por rodados de cuarcita gris y cuarzo blanco, bien redondeada, (Ayaviri, 1967)
2.2.2.4. Formación Los Monos
Aproximadamente a 8 kilómetros al suroeste de la población de Villamontes. Consiste principalmente de lutitas gris oscuras con subordinación de delgadas capas gris blanquecinas de areniscas cuarcíticas, en especial en su parte
12 superior, existen intervalos arenosos que llegan hasta los 70 m de espesor, que en algunas estructuras son portadores de hidrocarburos. Su espesor promedio es de 1.500 metros. (Oblitas et al., 1972).
2.2.2.5. Formación Iquiri
Compuesta por una alternación de lutitas, limolitas y areniscas; el predominio corresponde a lutitas, estimándose en un 60%, las areniscas por lo general son de grano fino a medio, subredondeado, mal seleccionado, porosas a poco porosas, no se han encontrado fósiles se señalan el piso Frasniano, base del Devónico Superior, (Ayaviri, 1967).
2.2.3. Carbonífero
2.2.3.1. Formación Itacua
Este horizonte tiene amplia distribución en la Zona Subandina y ha sido reconocido en diferentes localidades, ya sea con la denominación T3, Itacua, los geólogos argentinos reconocieron a la base del Tupambi bajo forma de arcillas negras y “silstones” que ellos llamaron “Horizonte de T3” (Arigos & Vilela, 1949,), Hacia el S. las areniscas que lo sobreponen se asientan directamente sobre las capas devónicas. (Ayaviri, 1967).
2.2.3.2. Formación Tupambi.
Areniscas y areniscas conglomeradicas, con intercalaciones de lutitas, las areniscas varían considerablemente en su aspecto, el color cambia desde blanco o gris verdoso a rosado y purpura oscuro cuando está impregnado con hematita, y granos de cuarzo roto, varia un espesor de 100 a 500m (Suarez & Diaz, 1996)
2.2.3.3. Formación Itacuami
Características litológicas variables, se halla predominantemente formada por lutitas negros y rojos, subordinados con areniscas y conglomerados, aunque en algunas localidades existe un predominio de sedimentos limosos. Estratigráficamente a las sedimentitas de la Formación Chorro, es problemática la identificación de la Formación Itacuamí, por lo que en muchas ocasiones se la asimila a la formación Tarija. (Oblitas et al., 1972)
13
2.2.3.4. Formación Tarija
Compuesta de tilitas arenosas grises y areniscas gris amarillentas de grano fino irregularmente intercaladas y replegadas. Los bancos de areniscas que continúan por encima, se presentan muy diaclasadas y trituradas, se observa la presencia de bancos de arenisca gris amarillenta con tonos verdosos, intercaladas por tilitas grises, y capas de lutitas gris oscura, (Ayaviri, 1967)
2.2.3.5. Formación Chorro
Es una unidad arenosa que estratigráficamente se halla limitada en su base por la Formación Itacuamí y en su tope por la Formación Taiguati. Es sumamente variable de región en región tanto en sus características litológicas como en su coloración, pero en general el grano de las areniscas es fino y medio y su color predominante es el rojo. El espesor de esta formación varía de 150 a 550 m. (Oblitas et al., 1972)
2.2.3.6. Formación Taiguati.
Tiene un espesor 115m, compuesta por limolitas y areniscas de color violeta, luego continúa una serie de tiloides y lutitas rojas, con predominio de las últimas, siendo las primeras macizas y laminadas las segundas, ambas contienen rodados de granito rojo y gris, cuarcitas de diferentes colores, cuarzo blanco, etc. (Ayaviri, 1970).
2.2.3.7. Formación Escarpment
Se caracteriza por areniscas de color gris claro, rojiza, roja y violeta, predominando los colores claros en la parte baja, rojo hacia la parte media y violeta en la parte superior; la estratificación es regular y delgada en la parte inferior y media, en tanto que resaltan los bancos gruesos y masivos hacia la parte superior, intercalados con limolitas rojas hacia abajo, limolitas, lutitas, y tilitas a veces con ojos verdes hacia la parte media, (Ayaviri, 1967).
2.2.3.8. Formación San Telmo
Son areniscas rojas de grano fino y limolitas rojas, ambas intercalan regularmente y se hallan estratificadas en capas delgadas, cuya estratificación irregular semeja un leve entrecruzamiento. Estas areniscas pasan a las areniscas del Cangapi de manera enteramente transicional, (Ayaviri, 1967)
14
2.2.4. Pérmico
2.2.4.1. Formación Cangapi
Esta unidad es esencialmente psamítica, aunque incluye cierta cantidad de material pelítico, Las areniscas son de diferente color desde el rojo salmón y rojo violeta o marrón hasta el blanquecino, pasando por tintes de castaño-amarillento. Se observan algunos niveles conglomerádicos y aislados horizontes de limolita y arcilita rojo-lila y violeta, (Reyes, 1978).
2.2.4.2. Formación Vitiacua
Constituida por calizas y calizas silicificadas, con colores que varían desde el rosado blanquecino hasta el gris oscuro, con intercalaciones de niveles arenosos y arcillosos. Generalmente los niveles calcáreos están acompañados de nódulos de pedernal, (Oblitas et al., 1972).
ERA PERIODO GRUPO FORMACION ESPESOR
(m) CENOZOICO TERCIARIO CHACO EMBORUZU GUANDACAY 2000 TARIQUIA 3000 YECUA 120 PETACA 140 MESOZOICO CRETACICO JURASICO TACURU ICHOA 600 CASTELLON 700 JURASICO TRIASICO TAPECUA 200
BASALTO ENTRE RIOS 84
CUEVO SAN DIEGO 100 IPAGUAZU 450 PALEOZOICO PERMICO VITIACUA 188 CANGAPI 400 CARBONIFERO
MANDIYUTI SAN TELMO 500
ESCARPMENT 500 MACHARETI TAIGUATI 200 CHORRO 120 TARIJA 600 ITACUAMI 130 TUPAMBI 500 ITACUA 200 DEVONICO IQUIRI 700 LOS MONOS 1000 HUAMAMPAMPA 600 ICLA 600 SANTA ROSA 600 SILURICO TARABUCO 1500 KIRUSILLAS 650
Cuadro. 1 Estratigrafía generalizada del Subandino Sur (fuente de tesis Donald Wilson Osinaga 2003).
15 Fig. 3. Columna Litoestratigrafica generalizada del Subandino Sur (fuente de Repsol 2000).
16 Fig. 4. Mapa geológico – Subandino Sur
2.3. GEOLOGIA ESTRUCTURAL REGIONAL.
El Subandino Sur corresponde a una faja plegada y corrida de tipo epidémico, la que comenzó a deformarse durante la última gran crisis tectónica que ocurrió a fines durante el Neógeno, la faja plegada corre con vergencia Este y se consecuencia del régimen tectónico compresivo que se genero por la colisión y subducción de la placa de Nazca por debajo de la placa sudamericana.
Los análisis de trazas de fisión de apatitas muestran que la región que actualmente ocupa el anticlinal de San Alberto, durante el Mioceno Inf. Mioceno med (20,9+-2,7 y 9,9+-1,3 Ma), formaban parte de una cuenca de antepaís subsidente, a partir de 9,6+-8 Ma se desarrollan las fallas de corrimiento y los pliegues asociados (Rochat et.al, 2000).
La faja subandina plegada y corrida pertenece a un tipo de sobre escurrimiento superficial con dos horizontes de despegue principales que son ligados, uno en la Formación de Kirusillas del Silúrico y el otro en la Formación de Los Monos del Devónico (Dunn et. al 1995), según el modelo estructural integrado predomina estructuras, los pliegues fueron formados por propagación y por flexura de las fallas
17 originadas en la parte basal de la Formación Kirusillas, acuñando debajo de los estrechos anticlinales que despegan en la Formación Los Monos.
Al oeste de Subandino existe una falla Mandiyuti, donde hay muchas pliegues menores por flexura de fallas, con rompimientos al tope de la rampa o un plegamiento por propagación de la fallas con rompimiento al nivel de despegue como posible mecanismo del desarrollo de estos pliegues (Dunn et. al 1995),
Fig. 5. Esquema de tectonismo del area de San Alberto (fuente de YPFB-Sergiotecmin en tesis Donald Wilson Osinaga 2003).
Fig. 6. Mapa de estructuras regionalmente (fuente de mapa de estructuras geológicas de Bolivia).
18
CAPITULO 3
3.1. MARCO GEOLOGICO LOCAL DEL POZO SAL X-14. 3.1.1. Estratigrafía del Pozo SAL X-14
3.1.1.1. Formacion Escarpment.
Profundidad 0 a 250m, compuestas de areniscas intercalados con niveles
peliticos como las arcillas, limolitas arenosas, en la parte superficial se caracteriza por areniscas de color cris calor blanco, suelto friables con granos de cuarzo y intercalados con areniscas de grano fino y arcillitas de color rojizos.
3.1.1.2. Formación Tarija.
Profundidad de 250 a 871 m, en la parte basal se observo una abundancia de limolitas y limolitas arenosas con intercalación de cuerpo psmitico que corresponde la “ARENISCA MILLER”, las diamictitas de colores oscuros con tono verdosos, masivas con una abundancia de cuarzo fino, en la parte superior esta constituida de alternancia de diamictitas gris oscuras y marrón intercaladas con lomolitas.
3.1.1.3. Formación Itacuami
Profundidad 871 a 950 m, constituida de predominio de areniscas, intercalados con material pelitico que son las lutitas y diamictitas de colores gris claras y gris oscuras de tipo micáceas, de granos subredondeados.
3.1.1.4. Fromacion Tupambi.
Profundidad 950 a 1220 m, en la parte basal es mayormente presencia de paquetes de arenosos, homogéneos masivos con intercalaciones de cuerpos limolitas de colores gris a gris oscuras, en la parte tope o superior mayormente está compuesta de Psmitico con intercalaciones de diamictitas, limolitas y de colores gris claras los granos bien friables.
3.1.1.5. Formación Irquiri
Profundidad 1220 a 1377, mayormente presentan niveles de areniscas con delgadas intercalaciones rítmicas y alternantes de pelitas, con dominante de mayor proporción limolitas arenosos y con pequeñas lentes de lutitas de colores gris claros a amarillentas y blanquecinas de grano fino bien subredondeado poco micáceas semiconsolidadas.
19
3.1.1.6. Formación Los Monos.
Profundidad de 1377 a 3990 m, en la parte basal se aprecia un dominante de pelitas, lutitas con intercalaciones de limolitas arenosos, de colores gris oscuras a negras bien quebradizas tipo masivos, en la parte intermedia está compuesta de limolitas con intercalaciones de lutitas y en partes con predominancia de lutitas de colores gris oscuras con intercalaciones de limolitas, en la parte superior predomina material pelitico con alternancia de niveles de areniscas y limolitas que van disminuyendo más hacia el contacto de la Formación Iquiri.
3.1.1.7. Formación Huamampampa.
Profundidad de 3990 a 4820 m, en el nivel H4 se caracteriza por nivel arenoso basal de areniscas de color gris blanquecinas, intercalados con delgadas secuencias de limolitas y escasa de lutitas. En el nivel H3 presentan una mayor predominancia de areniscas separados por niveles lutiticos y areniscas limosas hacia el tope se hace mas pelitico. En el nivel H2 se presencia un paquete de areniscas de color blanquecinos muy finas, cuarzosas, consolidadas con intercalaciones de limos y arcillas y limolitas arenosos. Y por ultimo en le nivel H1 está constituido por areniscas gris blanquecinos finas a muy finas, cuarzosas, micáceas e intercaladas con lomo. Arcillitas gris medio a gris oscuros y hacia el tope se hace más limo-arcillitas con intercalaciones areniscas blanquecinas.
3.1.1.8. Formación Icla.
Profundidad 4820 a más profundo se caracterizan por material pelitico intercalados con niveles de areniscas de color blanquecinas de limolitas arenosas, y hacia el tope se hace más dominante de areniscas.
20 Fig. 6. Columna estratigráfica de San Alberto 14 (fuente de reporte de la perforación, en
21
3.1.2. Geología estructural del pozo SAL X-14
En cuanto a proceso tectónico-estructural regional, el anticlinal de San Alberto corresponde a un pliegue por propagación de falla (Rocha, et al, 2000; Dunn et al, 1995; Celetta et al, 1998 y Baby et al, 1992), estructurada sobre niveles de despegue ubicadas en la base de la formación de Los Monos y Kirusillas, de un sistema de dúplex de techo pasivo produjeron la elevación tectónica.
3.1.2.1. Fallas locales
En cuanto a las fallas presentes en el área de estudio hacia él SE del anticlinal es interpretado como pliegue de propagación de falla generado a espaldas de la Falla Acheral, lo cual corresponde a una falla inversa de carácter regional, que despega del Zócalo (base de Silúrico) del sistema de corrimientos y corta la secuencias pre y sin .tectónica (Fig. 6), la segunda falla denominada T2 es de menor magnitud, tiene un rechazo importantes es de tipo inversa, se ramifica a partir de la falla Acheral y corta la secuencia Pre-Tectónica del anticlinal profundo, que es la falla T3 que tiene una dirección de SW a NE.
En cuanto a las fallas mas locales existen una cantidad de fallas que están relacionados a la deformación tectónica de Andina, que tiene las mismas vergencias y direcciones de las fallas regionales, y también se observas de manera locales y regionales las fallas de Rumbo (diestrales).
3.1.2.2. Sinclinales
En el área se pudo reinterpretar que hay una control estructural de un anticlinal de forma regional ANTICLINAL DE SAN ALBERTO, donde los principales mega campos gasíferas de Bolivia que tiene un largo de 60 Km y de manera alineada están la mayoría de los pozos de Campo San Alberto se llegaron a perforar, esta anticlinal tiene una dirección de SW 15 NE, y también hacia sus flancos se describió presencia de sinclinales.
22 Fig. 7. Interpretación estructural del Anticlinal de San Alberto Pozo SAL X-14 (fuente
23 Fig. 8. Mapa estructural de anticlinal San Alberto (fuente PETROBRAS; plan de desarrollo
24
3.1.3. Información del pozo SAL X-14 3.1.3.1. Datos del pozo
DATOS DE POZO
Nombre del Pozo San Alberto 14
Abrev del nombre del pozo SAL-14
Tipo de pozo Productor de gas
Campo San Alberto
Campania de perforacion DRIPE INTERNATIONAL
Compañía de lodos de perforación PI-320
Localización Serranía de San Alberto, Tarija
Coordenadas UTM X=410020,31m
Y=7576403,05m
Elevación Z=1275 m.a,s.l
Rotary Table=9,30 m
Profundidad del proyecto final 4919 metros
Fin de perforación Noviembre, 2003
Cuadro 2. Resumen de compañías y operadoras que participan (fuente informe final del Perforación de Pozo SAL X-14).
3.1.3.2. Tipo de Lodos que se usaron en la perforación.
En el pozo SAL-14 encargado de la empresa Halliburton se hiso todas las fases:
FASE I-36” Hoyo
Desde superficie hasta 75 m, que se utilizo un tipo de fluido SPUD MUD.
DRILL WATER QSP
BENTONITA (lb/Bbl) 20-25
CAUSTICO(lb/Bbl) 0,2-0,3
SODA ASH(lb/Bbl) 0,1-0,3
LCM (lb/Bbl) –If necessary 5-15 Cuadro. 3. Tipo de lodos utilizados en la perforación.
25
FASE II-24” hoyo.
Desde 75m hasta 1235m, que se utilizo un tipo de fluido que es FLUIDO AIREADO /FOAM/W.B.M.
FASE III-17 ½” Hoyo.
Desde 1235 m hasta 2605 metros, que se utilizo el tip de fluido OIL BASE MUD (base aceite lodo).
FASE IV-12 1/4” Hoyo,
Desde 2605 m hasta 3995 metros de profundidad, que se utilizo el mismo lodo que en la fase anterior OIL BASE MUD (base aceite lodo).
FASE V Se utilizo el mismo fluido de perforación.
CAPITULO 4
4.1. GEOLOGIA DEL PETROLEO 4.1.1. Roca generadora de petroleo
La roca generadora perteneciera a la Formaciones infrayacentes a la Formación Huamampampa que sería la Formación Icla y también como segunda opción sería la Formación Los Monos que esta sobreyacente y como tercera formación potencial es la formación Kirusillas (Suarez 1992), de acuerdo a (Aguilera 1996), los valores de COT, Son pobres ,moderados alcanzando valores máximos de 0, 99%,este valor de COT es superior a 0,4 % a partir del cual se lo considera la roca madre de hidrocarburos(Doria, 1995).
La formación de Los Monos se considera como el principal de roca generadora de hidrocarburos de Subandino (Mendoza & Suarez, 1981), con un contenido de COT de 2 a 1 %, que es favorable a la generación efectiva de hidrocarburos y alcanza su espesor hasta 1000 m (Suarez & Diaz, 1996).
Las rocas madres generadoras de hidrocarburos, para el Subandino Sur son las formaciones: Kirusillas. Icla, Los Monos, Iquiri, Itacua, Itacami y Vitiacua.
26
4.1.2. Roca sellante
La roca sellante , característicamente son rocas peliticas en el Subandino, donde la Formación de los monos está conformado de rocas peliticas como lutitas q son impermeables y proporcionan el sello necesario y suficiente a la formación Huamampampa, en las lutitas se forma midrofracturas por la presiones altas presentes, que son aprovechadas por la migración primaria y las rocas sellos presentes en el Subandino Sur son las Formaciones Icla, Los Monos, Itacua, Itacuami, Tarija, San telmo, Vitiacua. Castellon y Yecua.
4.1.3. Tipo de trampa
Las trampas petrolíferas en le Subandino son causadas por la actividad tectónica ocurrida en la zona de estudio, donde se origino pliegues anticlinales a través de los mecanismos de flexura y propagación de las fallas, una de las más conocidas es la serranía San Alberto que es la parte de la faja plegada y corrida y dentro de esta se imprime la estructura correspondiente a un anticlinal fallado, caracterizado por un modelo de tipo de trampa estructural, con el extremo superior cóncavo, como resultado de las distintas deformaciones locales y regionales de la roca reservorio.
27
CAPITULO 5
CONLUSIONES Y RECOMENDACIONES
En conclusión de la elaboración de este trabajo, es necesario tener un a experiencia en el campo, es decir qué momento de perforación de los pozos, donde se dará una información a detalle de las materiales que salen del pozo, luego, para una reinterpretación también se debe tomar en cuenta muchos aspectos geológicos donde en la mayoría de los caso, uno se no logra de relacionar las estructuras tectónicas, tanto los procesos geológicos que son muy importantes en la formación, de rocas reservorios como en su migración, en el entrampamiento que es depende de la estructura presente en lugar.
La estructuras que están presentes en zona de estudio (Pozo SAL X-14 ) se caracteriza por una faja subandina plegada y corrida pertenece a un tipo de sobre escurrimiento superficial con dos horizontes de despegue principales que son ligados, uno en la Formación de Kirusillas del Silúrico y el otro en la Formación de Los Monos del Devónico, donde las estructuras, los pliegues fueron formados por propagación y por flexura de las fallas originadas en la parte basal de la Formación Kirusillas, acuñando debajo de los estrechos anticlinales que despegan en la Formación Los Monos.
Se recomienda que al hacer un estudio o una interpretación se debe hacer con criterios geológicos tanto en las estructuras, que presenten en lugar de estudio, y también de marea siempre se debe tomar primeramente lo regional y luego correlacionar al contexto local.
28
BIBLIOGRAFIA
Montellano Villegas Marcelo & Petrobras S.A., INFORME DE CAMPO SAN ALBERTO pozo SAL-14, Nro 13, pag 45, Ingenieria Petrolera UMSA, 2003.
Villanueva Sapata Goldy & Petrobras S.A., INFORME DE CAMPO SAN ALBERTO Pozo SAL X-12, Nro 9, pag 40 , Ingenieria Petrolera UMSA, 1999.
YPFB, Informe Técnico del Campo San Alberto, La Paz, 22 de Junio de 2004 Abruzzuse Castellon Giovani & Petrobras S.A., INFORME DE CAMPO SAN ALBERTO pozo SAL-14, Nro 11, pag 49, Ingenieria Petrolera UMSA, 2003.
Carlos E. Cruz, Jaime Oller, Matias Di Benedeto; LOS SISTEMAS PETROLEROS DEVONICSO DEL SUBANDINO SUR Y PIE DE MONTE DE LA CUENCA TARIJA.BOLIVIA
