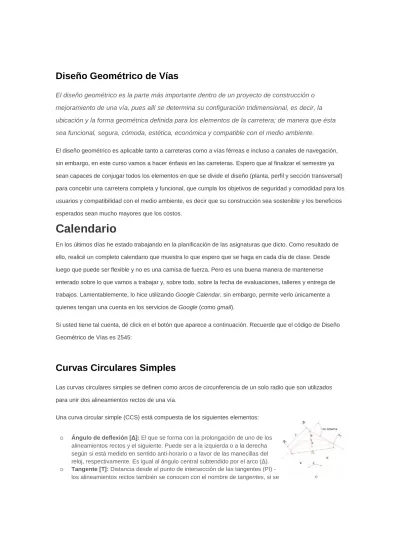

Diseño Geométrico de Vías
El diseño geométrico es la parte más importante dentro de un proyecto de construcción o mejoramiento de una vía, pues allí se determina su configuración tridimensional, es decir, la ubicación y la forma geométrica definida para los elementos de la carretera; de manera que ésta sea funcional, segura, cómoda, estética, económica y compatible con el medio ambiente.
El diseño geométrico es aplicable tanto a carreteras como a vías férreas e incluso a canales de navegación, sin embargo, en este curso vamos a hacer énfasis en las carreteras. Espero que al finalizar el semestre ya sean capaces de conjugar todos los elementos en que se divide el diseño (planta, perfil y sección transversal) para concebir una carretera completa y funcional, que cumpla los objetivos de seguridad y comodidad para los usuarios y compatibilidad con el medio ambiente, es decir que su construcción sea sostenible y los beneficios esperados sean mucho mayores que los costos.
Calendario
En los últimos días he estado trabajando en la planificación de las asignaturas que dicto. Como resultado de ello, realicé un completo calendario que muestra lo que espero que se haga en cada día de clase. Desde luego que puede ser flexible y no es una camisa de fuerza. Pero es una buena manera de mantenerse enterado sobre lo que vamos a trabajar y, sobre todo, sobre la fecha de evaluaciones, talleres y entrega de trabajos. Lamentablemente, lo hice utilizando Google Calendar, sin embargo, permite verlo únicamente a quienes tengan una cuenta en los servicios de Google (como gmail).
Si usted tiene tal cuenta, dé click en el botón que aparece a continuación. Recuerde que el código de Diseño Geométrico de Vías es 2545:
Curvas Circulares Simples
Las curvas circulares simples se definen como arcos de circunferencia de un solo radio que son utilizados para unir dos alineamientos rectos de una vía.
Una curva circular simple (CCS) está compuesta de los siguientes elementos:
o Ángulo de deflexión [∆]: El que se forma con la prolongación de uno de los
alineamientos rectos y el siguiente. Puede ser a la izquierda o a la derecha según si está medido en sentido anti-horario o a favor de las manecillas del reloj, respectivamente. Es igual al ángulo central subtendido por el arco (∆).
o Tangente [T]: Distancia desde el punto de intersección de las tangentes (PI)
trata del tramo recto que queda entre dos curvas se le llama entretangencia- hasta cualquiera de los puntos de tangencia de la curva (PC o PT).
o Radio [R]: El de la circunferencia que describe el arco de la curva.
o Cuerda larga [CL]: Línea recta que une al punto de tangencia donde comienza la curva (PC) y al
punto de tangencia donde termina (PT).
o Externa [E]: Distancia desde el PI al punto medio de la curva sobre el arco.
o Ordenada Media [M] (o flecha [F]): Distancia desde el punto medio de la curva hasta el punto medio
de la cuerda larga.
o Grado de curvatura [G]: Corresponde al ángulo central subtendido por un arco o una cuerda unidad
de determinada longitud, establecida como cuerda unidad (c) o arco unidad (s). Ver más adelante para mayor información.
o Longitud de la curva [L]: Distancia desde el PC hasta el PT recorriendo el arco de la curva, o bien,
una poligonal abierta formada por una sucesión de cuerdas rectas de una longitud relativamente corta. Ver más adelante para mayor información.
Ahora vamos a detenernos en dos aspectos con un poco más de detalle:
Grado de curvatura
Usando arcos unidad:
En este caso la curva se asimila como una sucesión de arcos pequeños (de longitud predeterminada), llamados arcos unidad (s). Comparando el arco de una circunferencia completa (2πR), que subtiende un ángulo de 360º, con un arco unidad (s), que subtiende un ángulo Gs (Grado de curvatura) se tiene:
Usando cuerdas unidad:
Este caso es el más común para calcular y materializar (plasmar en el terreno) una curva circular, pues se asume que la curva es una sucesión de tramos rectos de corta longitud (también predeterminada antes de empezar el diseño), llamados cuerda unidad (c). La continuidad de esos tramos rectos se asemeja a la forma del arco de la
curva (sin producir un error considerable). Este sistema es mucho más usado porque es más fácil medir en el terreno distancias rectas que distancias curvas (pregunta: ¿Se pueden medir distancias curvas en el terreno utilizando técnicas de topografía?¿cómo?).
Tomando una cuerda unidad (c), inscrita dentro del arco de la curva se forman dos triángulos rectángulos como se muestra en la figura, de donde:
Longitud de la curva
A partir de la información anterior podemos relacionar longitudes con ángulos centrales, de manera que se tiene:
Usando arcos unidad:
Usando cuerdas unidad:
La longitud de una cuerda unidad, o de un arco unidad, se toma comúnmente como 5 m , 10 m , ó 20 m .
Localización de una curva circular
Para calcular y localizar (materializar) una curva circular a menudo se utilizan ángulos de deflexión.
Un ángulo de deflexión (δ) es el que se forma entre cualquier línea tangente a la curva y la cuerda que va desde el punto de tangencia y cualquier otro punto sobre la curva.
Como se observa en la figura, el ángulo de deflexión (δ) es igual a la mitad del ángulo central subtendido por la cuerda en cuestión (Φ).
Entonces se tiene una deflexión para cada cuerda unidad, dada por:
Es decir, se puede construir una curva con deflexiones sucesivas desde el PC, midiendo cuerdas unidad desde allí. Sin embargo, rara vez las abscisas del PC o del PT son cerradas (múltiplos exactos de la cuerda unidad), por lo que resulta más sencillo calcular una subcuerda desde el PC hasta la siguiente abscisa cerrada y, de igual manera, desde la última abscisa cerrada antes del PT hasta él.
Para tales subcuerdas se puede calcular una deflexión conociendo primero la deflexión correspondiente a una cuerda de un metro (1 m ) de longitud δm:
Entonces la deflexión de las subcuerdas se calcula como:
δsc = δm · Longitud de la subcuerda
La deflexión para el PT, desde el PC, según lo anotado, debe ser igual al la mitad del ángulo de deflexión de la curva:
δPT = ∆/2
Lo cual sirve para comprobar la precisión en los cálculos o de la localización en el terreno.
Ejemplo
Para una curva circular simple se tienen los siguientes elementos:
o Rumbo de la tangente de entrada: N 76º20′ E
o Rumbo de la tangente de salida: N 19º40′ E
o Abscisa del punto de intersección de las tangentes, PI: k2+226
o Coordenadas del PI: 800 N , 700 E
o Cuerda unidad: 20 m
o Radio de curvatura: 150 m
Calcular los elementos geométricos de la curva; las abscisas del PC y el PT; las coordenadas del PC, el PT y el centro de la curva; y las deflexiones de la curva.
o
Elementos geométricos de la curva
El ángulo de deflexión de la curva está dado por la diferencia de los rumbos de los alineamientos (no siempre es así, en este caso sí porque los dos están en el mismo cuadrante NE):
∆ = 76º20′ – 19º40′ = 56º40′ Izquierda
(A la izquierda porque el rumbo de la tangente de salida es menor que el de la de entrada) Conociendo el radio y el ángulo de deflexión se pueden calcular los demás elementos geométricos: Tangente: T = R · Tan (∆/2)
Grado de curvatura: Gc = 2 · Sen-1[ c / (2R) ]
Longitud de la curva: Lc = c·∆/Gc
Cuerda Larga: CL = 2·RSen(∆/2)
Externa: E = R(1/Cos(∆/2) – 1)
Ordenada Media (Flecha): M = R[1 - Cos(∆/2)]
Deflexión por cuerda:
Deflexión por metro:
o
Abscisas del PC y el PT
Abscisa del PC = Abscisa del PI – T
Abscisa del PC = k2 + 226 – 80,879 m = k2 + 145,121 Abscisa del PT = Abscisa del PC + Lc
Abscisa del PT = k2 + 145,121 + 148,243 m = k2 + 293,364
Se debe tener en cuenta que la abscisa del PT se calcula a partir de la del PC y NO del PI, pues la curva acorta distancia respecto a los alineamientos rectos.
o
Coordenadas de los puntos PC, PT y O
Conociendo los rumbos de las tangentes de entrada y salida se pueden calcular sus azimutes: Azimut del PC al PI = 76º 20′
Azimut del PI al PC = Contra azimut de PC-PI = 76º 20′ + 180º = 256º 20′
Azimut del PC a O = 256º 20′ + 90º = 346º 20′ (porque el radio es perpendicular a la tangente de entrada en el PC)
Azimut del PI al PT = 19º 40′
Nota: Debe tenerse mucho cuidado con el cálculo de estos azimuts, pues las condiciones
particulares de cada curva pueden hacer que cambie la manera de calcularlos. Especialmente el hecho de si el ángulo de deflexión es a la izquierda o a la derecha. Lo que yo recomiendo para no cometer errores es, primero que todo, tener bien claro el concepto de azimut, y luego hacer un dibujo representativo para ubicarse, que sea claro y más o menos a escala.
Recordemos que, conociendo las coordenadas de un punto A (NA y EA), las coordenadas de un punto B (NB y EB) se calculan a partir de la distancia y el azimut de la linea que une los dos puntos (AB) así:
NB = NA + DistanciaAB · Cos(AzimutAB) EB = EA + DistanciaAB · Sen(AzimutAB) Coordenadas del PI:
800N 700E Coordenadas del PC: N = 800 + T·Cos(256º 20′) = 800 + 80,879 Cos(256º 20′) N = 780,890 E = 700 + T·Sen(256º 20′) = 700 + 80,879 Sen(256º 20′) E = 621,411
N = 780,890 + R·Cos(346º20′) = 780,890 + 150 Cos(346º20′) N = 926,643 E = 621,411 + R·Sen(346º20′) = 621,411 + 150 Sen(346º20′) E = 585,970 Coordenadas del PT N = 800 + T·Cos(19º40′) = 800 + 80,879 Cos(19º40′) N = 876,161 E = 700 + T·Sen(19º40′) = 700 + 80,879 Sen(19º40′) E = 727,220 o
Deflexiones de la curva
Para calcular las deflexiones de la curva partimos de las abscisas calculadas para el PC y el PT y dos ángulos que ya están definidos: la deflexión por cuerda y la deflexión por metro.
Como la cuerda unidad es de 20 m quiere decir que las abscisas de la poligonal se vienen marcando a esa distancia, por lo tanto si la abscisa del PC es la k2 + 145,121 , la siguiente abscisa cerrada corresponde a la k2 + 160 (no la k2 + 150 porque no es múltiplo de 20, es decir, si empezamos desde la k0 + 000 sumando de 20 en 20 no llegamos a la k2 + 150 sino a la k2 + 160). Esto genera una subcuerda, cuya longitud se calcula como la diferencia entre las dos abscisas:
o Subcuerda de entrada: 2 160 m – 2 145,121 m = 14,879 m
Ahora, si ya se había calculado que por cada metro de curva existe una deflexión δm=0º11’28,06”, para la primera subcuerda tenemos una deflexión (correspondiente a la abscisa k2 + 160) de:
o Deflexión para la abscisa k2 + 160 = 14,879 m * 0º11’28,06” = 2º50’37,64”
A partir de la abscisa k2 + 160 siguen abscisas cerradas cada 20 m (de acuerdo a la longitud de la cuerda unidad), hasta llegar al PC, y la deflexión para cada una de las abscisas siguientes corresponde a la suma de la anterior con la deflexión por cuerda:
o Deflexión para la k2+180 = 2º50’37,64” + 3º49’21,2” = 6º39’58.84”
o Deflexión para la k2+200 = 6º39’58.84” + 3º49’21,2” = 10º29’20,04”
o Deflexión para la k2+220 = 10º29’20,04” + 3º49’21,2” = 14º18’41,24”
o Deflexión para la k2+240 = 14º18’41,24” + 3º49’21,2” = 18º08’02,44”
o Deflexión para la k2+280 = 21º57’23,64” + 3º49’21,2” = 25º46’44,84”
Pero ahí hay que parar porque la abscisa del PT es la k2 + 293,364 , por lo tanto se genera otra subcuerda, la de salida, que se calcula de manera similar a la de entrada:
o Subcuerda de salida: 2 293,364 m – 2 280 m = 13,364
Y de la misma manera, la deflexión para la subcuerda es de:
o Deflexión para la subcuerda de salida = 13,364 m * 0º11’28,06” = 2º33’15,23”
Así que al final, la deflexión para el PT es:
o Deflexión para la k2+293,364 = 25º46’44,84” + 2º33’15,23” = 28º20’00,07”
La cual, según lo visto en el artículo, debe corresponder con la mitad del ángulo de deflexión de la curva:
Con esta información se construye la cartera de deflexiones, que va a ser la que permita materializar la curva en el terreno, pues es la que recibe el topógrafo para hacer su trabajo. A continuación se muestran las tres primeras que debe contener dicha cartera. Las otras tres, hacen referencia a los elementos que ya se calcularon a lo largo de este artículo (es necesario reescribirlos dentro de la cartera), el azimut de los
alineamientos rectos (de entrada y salida), y el sentido en el que se deflectará la curva (en este ejemplo desde el PC hasta el PT, que es el sentido en el que aumenta la deflexión). Nótese que la cartera está escrita de abajo hacia arriba, para facilitar el trabajo de los topógrafos.
ESTACIÓN
ABSCISA
DEFLEXIÓN
PT
k2+293,364
28º20’00,07”
K2+280
25º46’44,84”
K2+260
21º57’23,64”
K2+240
18º08’02,44”
K2+220
14º18’41,24”
K2+200
10º29’20,04”
K2+180
6º39’58.84”
K2+160
2º50’37,64”
PC
k2+145,121
0º00’00”
// // // // // // // // // // // // // // // //
Bibliografía
Cárdenas Grisales, James. Diseño Geométrico de Carreteras. Ecoe ediciones. Bogotá. 2002. Código topográfico de la Biblioteca de la Universidad: 625.7 C266 di
Las ecuaciones mostradas en este artículos están hechas usando en el Interactive Latex Equation Editor de Sitmo, disponible enhttp://www.sitmo.com/latex
