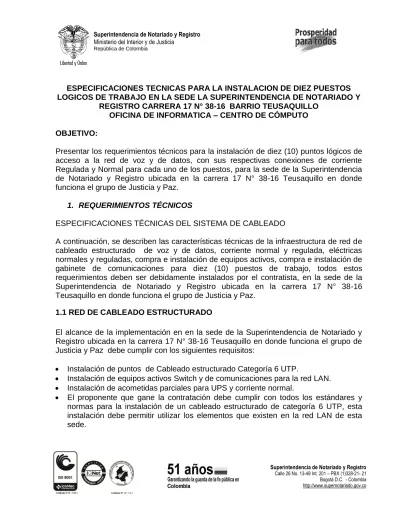

ESPECIFICACIONES TECNICAS PARA LA INSTALACION DE DIEZ PUESTOS LOGICOS DE TRABAJO EN LA SEDE LA SUPERINTENDENCIA DE NOTARIADO Y
REGISTRO CARRERA 17 N° 38-16 BARRIO TEUSAQUILLO OFICINA DE INFORMATICA – CENTRO DE CÓMPUTO OBJETIVO:
Presentar los requerimientos técnicos para la instalación de diez (10) puntos lógicos de acceso a la red de voz y de datos, con sus respectivas conexiones de corriente Regulada y Normal para cada uno de los puestos, para la sede de la Superintendencia de Notariado y Registro ubicada en la carrera 17 N° 38-16 Teusaquillo en donde funciona el grupo de Justicia y Paz.
1. REQUERIMIENTOS TÉCNICOS
ESPECIFICACIONES TÉCNICAS DEL SISTEMA DE CABLEADO
A continuación, se describen las características técnicas de la infraestructura de red de cableado estructurado de voz y de datos, corriente normal y regulada, eléctricas normales y reguladas, compra e instalación de equipos activos, compra e instalación de gabinete de comunicaciones para diez (10) puestos de trabajo, todos estos requerimientos deben ser debidamente instalados por el contratista, en la sede de la Superintendencia de Notariado y Registro ubicada en la carrera 17 N° 38-16 Teusaquillo en donde funciona el grupo de Justicia y Paz.
1.1 RED DE CABLEADO ESTRUCTURADO
El alcance de la implementación en en la sede de la Superintendencia de Notariado y Registro ubicada en la carrera 17 N° 38-16 Teusaquillo en donde funciona el grupo de Justicia y Paz debe cumplir con los siguientes requisitos:
Instalación de puntos de Cableado estructurado Categoría 6 UTP.
Instalación de equipos activos Switch y de comunicaciones para la red LAN.
Instalación de acometidas parciales para UPS y corriente normal.
El proponente que gane la contratación debe cumplir con todos los estándares y normas para la instalación de un cableado estructurado de categoría 6 UTP, esta instalación debe permitir utilizar los elementos que existen en la red LAN de esta sede.
Otros requerimientos del proponente:
El proponente debe anexar el diseño de la solución a implementar, con planos en donde se establezca la conexión de los puntos lógicos de Voz y de Datos, planos de conexión de los puntos respectivos de Corriente Regulada y Normal.
El proponente debe anexar certificaciones del fabricante donde lo avala como implementador de redes Categoría 6 UTP.
El proponente debe dar garantía mínimo 6 meses en la instalación de la solución.
El sistema de cableado será respaldado por una Garantía de Rendimiento, por un periodo de 25 Años expedida directamente por el fabricante. La garantía de rendimiento será entregada por el Contratista y se establecerá entre EL CLIENTE y el fabricante de sistema de cableado.
El contratista adjudicado proveerá la mano de obra, supervisión, herramientas, hardware de montaje, para la instalación de los sistemas de cableado, y demostrará un estrecho vínculo contractual con el fabricante que extienda la garantía, incluyendo todos los requisitos de entrenamiento para la implementación del proyecto.
El contratista debe ofrecer un profesional que será el encargado de coordinar todas y cada una de las actividades propias del proyecto en el componente de infraestructura, este profesional debe cumplir como mínimo con las siguientes características:
Ingeniero eléctrico, electrónico o de sistemas debidamente matriculado, con certificación en redes LAN.
Experiencia en dirección de proyectos similares superior a 5 años desde la expedición de la matricula profesional.
Acreditar mínimo dos certificaciones en dirección y/o coordinación de proyectos que involucren la instalación de más de 20 puntos de acceso a la red en cuyo objeto incluya los conceptos de infraestructura requeridos en el presente pliego (Cableado estructurado voz-datos, cableado eléctrico normal-regulado, equipos activos, UPS).
Debe anexar certificación del fabricante de los productos con los que se va a construir las redes, con número de registro en los siguientes cursos:
1. Instalación de Sistemas de Cableado Estructurado. (No menos de 30 horas) para el Coordinador.
2. Certificación, Detección y Corrección de Errores en Sistemas de Cableado Estructurado. (No menos de 30 horas), para el coordinador.
3. certificación del fabricante de los productos con los que se va a construir las redes, con número de registro en curso de instalación de cableado estructurado (no menos de 30 horas) para los instaladores.
Adicionalmente, deberá presentar una carta donde se acredite el personal técnico de instalación certificado por el fabricante con un curso taller de actualización Categoría 6A UTP.
El Contratista proveerá la cantidad necesaria de personal especializado para cada instalación, de acuerdo a lo estipulado en el contrato de garantía firmado con el fabricante, para poder extender la garantía de rendimiento de 25 años. Finalizada la instalación, el Contratista entregará toda la documentación necesaria de acuerdo con los requisitos de garantía del fabricante, y solicitará la garantía en nombre del cliente.
Se deben anexar las hojas de vida del personal ofrecido y las certificaciones que acrediten los conocimientos solicitados.
El contratista deberá adjuntar mínimo dos certificaciones en Obras de subestaciones eléctricas, UPS, cableado eléctrico normal y regulado que sumen más de 7 sedes en la ciudad de Bogotá en los últimos 5 años.
Para el cableado estructurado se deben cumplir o exceder las siguientes especificaciones de instalación, documentación, componentes y sistemas de la industria:
ANSI/TIA/EIA-568-B.1 y addenda
”Commercial Building Telecommunications Cabling Standard - Part 1: General Requirements”
ANSI/TIA/EIA-568-B.2 y addenda
”Commercial Building Telecommunications Cabling Standard - Part 2: Balanced Twisted-Pair”
ANSI/TIA/EIA-568-B.2-1-2002
”Commercial Building Telecommunications Cabling Standard - Part 2: Balanced Twisted-Pair”-cabling components. Addendum 1 specifications for category 6 cabling.
ANSI/TIA/EIA-568-B.2-10- Norma ratificada en febrero 2008 ”Transmission performance specification for 4 pair 100 ohm Augmented Category 6 Cabling”
ANSI/TIA/EIA-568-B.3 y addenda
”Commercial Building Telecommunications Cabling Standard - Part 3: Fibra óptica Cabling and Components Standard”
ANSI/TIA/EIA-569-B y addenda
” Commercial Building Standard for Telecommunications Pathways and Spaces”
ANSI/TIA/EIA-606-A
”Administration Standard for the Telecommunications Infrastructure of Commercial Buildings”
ANSI-J-STD-607-2002
”Commercial Building Grounding (Earthing) and Bonding Requirements for Telecommunications”
ANSI/TIA/EIA-758 y addenda
”Customer-Owned Outside Plant Telecommunications Outlet Standard”
IEEE 802.3an “Physical Layer and Management Parameters for 1Gb/s Operation – Type 10GBASE-T. Ultimo draft
En la instalación todos los componentes deberán cumplir con las especificaciones de la norma ANSI/TIA/EIA-568-B.2-10 y adendas a ISO/IEC 11801:2002 Ed 2 CLASE EA, y con los requisitos descritos en esta sección; también deben cumplir con los estándares de cableado de la norma para Data Centers TIA/EIA-942.
Se exigirá que el sistema de cableado estructurado tenga una garantía expedida por el fabricante por un mínimo de 25 años sobre todos y cada uno de los componentes instalados. Así mismo se requerirá la entrega por parte del fabricante de los componentes pasivos, de una garantía que certifique el funcionamiento de todas las aplicaciones diseñadas para correr en redes sobre Categoría 6 UTP. También se exigirá que todas las ofertas presentadas vengan acompañadas de una carta emitida por el fabricante en donde se avale el respaldo del mismo a la empresa oferente y se asuma un compromiso por la garantía.
1.2 SALIDAS DE TELECOMUNICACIONES
Para la instalación de los puntos de acceso a la red en un cableado horizontal, las salidas de telecomunicaciones diseñadas para la terminación de cable de par trenzado balanceado de cuatro (4) pares deben poseer como mínimo las siguientes características:
Deberán cumplir con todos los requerimientos del estándar para Categoría 6 o superior. Incluyendo los parámetros de Alien Crosstalk (ANEXT – PS ANEXT).
Deberá utilizar una tecnología que optimice el balance de pares y la respuesta lineal de diafonía hasta una frecuencia de 500 MHz. para 10 GBASE-T
Con el fin de mantener un nivel lógico de estética en las salidas se debe mantener el color rojo para voz y azul para datos y deben ser debidamente etiquetadas o marcadas para fácil identificación de los usuarios y el administrador de la red, según EIA/TIA 606 A.
1.3 AREA DE TRABAJO
Se entiende como área de trabajo a las terminales en las cuales funcionaran impresoras, computadores, pcs, teléfonos etc. A conectar a la infraestructura de red a instalar, para cada área de trabajo el contratista debe suministrar un patch cord de 3 metros de longitud como lo exige la norma, que cumpla con la norma categoría 6 o exceda esta misma, este patch cord debe estar conectórizado con un plug RJ-45 y este debe estar certificado por dicha categoría.
1.4 PLACAS FRONTALES O FACEPLATE
Todos los faceplate modulares categoría 6 instalados deberán ser instalados en los puestos de trabajo con:
Capacidad para alojar módulos de adaptadores RJ45, conectores de fibra óptica SFF, RCA, tomas o conectores tipo F. También deben tener porta etiquetas con protector transparente de acrílico.
En su diseño garantizar todos los requerimientos del estándar pendiente para Categoría 6. ANSI/TIA/EIA-568-B.2-10 y adendas a ISO/IEC 11801:2002 Ed 2 CLASE EA. (ultimo draft). Incluyendo los parámetros de Alien Crosstalk (ANEXT – PS ANEXT).
Deben quedar instalados en configuración de uso horizontal.
1.5 PATCH CORDS
Todos los cordones modulares instalados en el puesto trabajo categoría 6 deberán:
Exceder todos los requerimientos del estándar pendiente para Categoría 6.
ANSI/TIA/EIA-568-B.2-10 y adendas a ISO/IEC 11801:2002 Ed 2 CLASE EA. (ultimo draft). Incluyendo los parámetros de Alien Crosstalk (ANEXT – PS ANEXT).
La instalación de los cables debe garantizar un óptimo desempeño en la transmisión y máxima eliminación de alien crosstalk.
Cumplir con las especificaciones de la FCC, parte 68, subparte F, e IEC 60603–7.
Utilizar tecnología de sintonizado central para elevar el desempeño del canal.
Los patch cord utilizados en los puntos finales o puestos de trabajo deben cumplir con la norma de 3mts, pero las conexiones o puntos finales y en el auditorio deben ser de 7mts para la conexión optima de los equipos.
Se adicionaran cinco (5) patch cord que cumplan con la normatividad y la categoría 6, como contingencia de algún percance que se pueda presentar a futuro o si se quiere adicionar algún punto a la red.
1.6 PACTH PANELS
Todos los Patch Panels deben cumplir con los siguientes requisitos:
Facilitar la conexión cruzada y/o la interconexión por medio de cordones de parcheo y deben cumplir con la norma de la TIA/EIA 310 referente a los requisitos de montaje en bastidores de 19 in, para ser montados en el gabinete de comunicaciones a suministrar.
Los Patch panel deben ser de 24 puertos, deben utilizarse independientemente cada uno lo cual corresponde a uno de voz y uno de datos, pero ambos deben cumplir con el estándar de normatividad de cableado estructurado categoría 6.
Cumplir con todos los requerimientos del estándar pendiente para Categoría 6.
ANSI/TIA/EIA-568-B.2-10 y adendas a ISO/IEC 11801:2002 Ed 2 CLASE EA.
Incluyendo los parámetros de Alien Crosstalk (ANEXT – PS ANEXT), estos deben también tener su certificación por el fabricante en donde se demuestre pruebas de conectividad en la red.
Deberá utilizar tecnología que permita un diseño optimizado de balance de pares y un ancho de banda utilizable de 500 MHz.
Los Patch panels debe tener las mismas características de la infraestructura que se encuentra en es
1.7 CABLEADO
Los cables de la misma marca de los otros elementos que componen el canal deben cumplir los siguientes requisitos:
Deben cumplir con todos los requerimientos técnicos del estándar pendiente para Categoría 6A. ANSI/TIA/EIA-568-B.2-10 y adendas a ISO/IEC 11801:2002 Ed 2 CLASE EA. Incluyendo los parámetros de Alien Crosstalk (ANEXT – PS ANEXT).
Deben operar en un sistema de transmisión full dúplex sobre los cuatro pares.
La instalación deberá ser certificada obligatoriamente en categoría 6 con frecuencia de 500 MHz, con instrumentos que cuyas mediciones permitan una lectura detallada de la certificación de la instalación.
1.8 CANALETAS
Los ductos y la canalización deben de cumplir con la norma TIA/EIA 569, en donde se establece que nunca se deben cruzar los cables eléctricos y de comunicaciones y este debe cumplir con todos los estándares y especificaciones que demanda la norma de cableado estructurado nombrada anteriormente.
1.9 GABINETE O RACK DE COMUNICACIONES
Se debe realizar la compra e instalación de un gabinete de comunicaciones para el funcionamiento óptimo de los equipos activos de la red LAN de esta sede, ya que el existente no tiene los suficientes compartimientos de instalación para los nuevos equipos activos de red. El gabinete debe cumplir con las siguientes especificaciones:
Rack de comunicaciones de estándar 19‟‟ 40u, Fondo: 63 cm y ancho 63 cm, altura 2.10 metros; sistemas de ventilación, que cuente con dos multitomas de corriente regulada estas multitomas debe ir conectadas a las caras laterales del gabinete, para la conexión de los equipos activos.
1.10 CUARTO DE COMUNICACIONES
El cuarto de comunicaciones deberá contar con un sistema de ventilación adecuado, lo cual es recomendable adquirir un sistema de ventilación que permita que el cuarto se encuentre en una temperatura entre 18°C a 20°C, para el funcionamiento adecuado del gabinete y de la ups que se encuentra en este lugar evitando así sobrecarga eléctricas de los equipos activos que se encuentran allí.
1.11 CONDICIONES DE TRANSMISIÓN
Resistencia DC del conductor (a temperatura de 20°C). < 9.36 /100 m.
Velocidad de Propagación 67%
Capacitancia mutua (a 1kHz). 4.4 nF/100 m., 20°C.
Desbalance de Capacitancia (un par a tierra). 330 pF/100 m. 1 KHz.
El cable debe cumplir mínimo con los siguientes rangos de temperatura:
Para la instalación entre 0 ºC y +60 ºC, para Almacenamiento entre – 20 ºC y +75 ºC y para operación entre – 20 ºC y +60 ºC.
En la instalación del cable tipo UTP con diámetro exterior de 7.5mm, debe garantizarse un alien crosstalk virtualmente de cero y máxima optimización de ocupación en canalizaciones.
El cable es de construcción tubular en su apariencia externa (redondo). Los conductores de cobre sólido calibre 23 AWG.
No se aceptarán cables con conductores pegados u otros métodos de ensamblaje que requieran herramientas especiales para su terminación.
El forro debe ser continuo, sin porosidades u otras imperfecciones.
Cumplir con UL CMR & CSA FT4, LSOH, IEC 60332-1, IEC 60754 e IEC 61034.
Todo el cableado estructurado y conectividad del proyecto debe ser monomarca para mantener principalmente la garantía de canal.
1.12 GARANTÍA CANAL
La garantía que deberá presentar el fabricante, debe ser emitida por el mismo fabricante de la solución de cableado estructurado, y no por un instalador, por un tiempo mínimo de 25 años, en la que se especifique una garantía de fabricación de los componentes, performance, labor y aplicaciones.
Se debe entregar con esta propuesta un modelo original de garantía directamente del fabricante, la cual debe incluir además de las anteriores condiciones, los estándares que cubre la garantía (como mínimo) los siguientes:
TIA-568-B.2-10 draft 6 augmented category 6 channel performance;
ANSI/TIA/EIA-568-B.2-1 category 6 requirements;
ANSI/TIA/EIA-568-B.1, B.2, „569-B, „606-A, and ANSI-J-STD-607-A;
CENELEC
TIA/EIA 942
AS/NZS 3080:2003;
CSA T529-95;
JIS X5150;
ISO/IEC 11801:2002 Ed.2.0; CLASE EA
ISO/IEC 11801:2002 Ed.2.0 amendment 1 draft channel performance;
Cualquier aplicación existente y futura aprobada por IEEE, ATM Forum, ANSI o ISO que especifique compatibilidad con el canal instalado, incluyendo aplicaciones usadas en Gigabit Ethernet (1000BASE-T) y 155 Mb/s ATM
Cualquier aplicación futura especificada para 10 Gigabit Ethernet (10GBASE-T) la cual haya sido aprobada por IEEE, ATM Forum, ANSI o ISO, que a su vez especifique compatibilidad con Categoría 6A. Aumentada /claseEA hasta 500 MHz y 100 metros de canal.
2. PRUEBA DEL SISTEMA DE CABLEADO
Todos los cables y hardware de terminación deberán ser probados 100% en donde se garantice el funcionamiento de la red 24/7 y así mismo para hallar defectos en la instalación y para verificar el rendimiento del cable bajo condiciones de instalación. El contratista antes de entregar el sistema deberá verificar que todos los conductores de cada cable instalado sean utilizables. Cualquier defecto en la instalación del sistema de cableado, incluyendo, cable, conectores, acopladores de alimentación total, paneles de parcheo y bloques conectores deberán ser reparados o reemplazados para asegurarse que los conductores sean 100% utilizados en todos los cables instalados.
Cada canal será probado para continuidad de todos los paneles y/o conductores.
Longitud
Cada cable instalado deberá ser probado para longitud instalada utilizando un mecanismo de tipo TDR. Las longitudes del cable deberán ser registradas, referenciando el número de identificación del cable y número de la salida o par.
2.1 DOCUMENTACIÓN DEL SISTEMA
El contratista deberá desarrollar y proponer para su aprobación un sistema de rotulación para la instalación del cable. Como mínimo, el sistema de rotulación deberá identificar claramente todos los componentes del sistema: Racks, cables, paneles y tomas.
Toda la impresión de etiquetas será hecha a máquina, utilizando cintas de tinta indeleble o cartuchos. Etiquetas de auto laminación serán utilizadas en las cubiertas de cables, de tamaño apropiado al OD del cable, y situadas para ser vistas en el punto de terminación a cada extremo.
2.1.1 Documentación de las pruebas y entrega de planos de la instalación realizada
La documentación de pruebas deberá ser suministrada en cuadernillo anillado dentro de los tres días posteriores de la culminación del proyecto. El cuadernillo deberá estar marcado claramente en la cubierta externa frontal y en la espina dorsal con las palabras
“Resultados de la prueba”, el nombre del proyecto, y la fecha de finalización (mes y año). El equipo de prueba por nombre, fabricante, número de modelo, y la última fecha de calibración también serán suministrados al final del documento. A menos que un ciclo de calibración más frecuente sea especificado por el fabricante, se anticipa un ciclo de calibración anual de todos los equipos de prueba utilizados en esta instalación.
El documento de prueba, describirá el método de prueba utilizado y los ajustes específicos del equipo durante la prueba.
Tabla de relación de los elementos con que cuenta la Oficina de Registro para reaalizar la instalación los cuales son Mono-marca asi:
ELEMENTO MONOMARCA
Cable UTP 100 Ω, 4 pares, Categoría 6. X Patch cord cable UTP, Categoría 6. X
Patch panel, Categoría 6. X
Face Plates X
Jacks RJ – 45 Categoría 6. X
2.1.2 ANÁLISIS Y PRUEBAS DE LA RED DE TELECOMUNICACIONES
Cada toma se debe someter a pruebas DC y 100/1000 Base T utilizando un Analizador de Redes, que permita realizar pruebas y verificar los parámetros de transmisión exigidos por la Norma ANSI EIA/TIA 568B e ISO 11 801. EL CONTRATISTA deberá entregar, una copia de cada una de las certificaciones de cada salida, en las cuales se muestra el resultado detallado y la verificación de cumplimiento de acuerdo a la norma de las siguientes pruebas:
Continuidad.
Cableado (Wire Map)
Pares abiertos o en corto
Cruce de pares (Split Pairs)
Atenuación
Interferencia Próxima (Crosstalk ó Next)
Relación Señal a Ruido (SNR)
Ruido Ambiental
Retardo de Propagación (Propagation Delay)
Longitud de cada par MC - Usuario verificando que ésta se encuentre por debajo del límite de los 90 metros con parámetros hasta 155 MHz
ELFEXT (equal level far end cross talk)
PSELFEXT (power sum elfext)
PSANEXT (power sum alien next)
PSAELFEXT (power sum alien elfext) Atenuación
La intensidad de la señal que se recibe en una estación de trabajo, está determinada por la intensidad de transmisión de la señal y la atenuación del cable entre la estación de transmisión y la de recepción. Esta atenuación, que mide la pérdida de potencia de la señal, se especifica en decibelios con respecto a la señal de transmisión.
Los equipos en general miden gráficamente la razón entre la señal de potencia que recibe y la señal de potencia que transmite en decibelios, sobre el par especificado.
Entre más grande sea la relación, más grande es la atenuación y más pequeña la potencia de la señal que se recibe con respecto a la potencia de la señal de entrada. El equipo realiza la atenuación compuesta por puntos de rango de frecuencias y a pasos de la misma.
Next o Near End o Cross Talk
La fuente más grande de ruido en los medios de transmisión que implementan pares trenzados es el Next, el cual consiste en el acoplamiento de la señal del par transmisor al par receptor. La señal de transmisión es fuerte cuando llega al módulo de recepción, por lo cual el cross talk ocurre y decrece la intensidad de la señal de transmisión a medida que viaja sobre el otro cable; de allí el término near end cross talk.
Las pérdidas por next son obtenidas comúnmente a partir de la medida del barrido de frecuencia. Una señal balanceada es aplicada a la entrada de un par defectuoso, mientras la señal de comunicación es medida en el puerto de salida con un par
defectuoso al final del cable. Las pérdidas por next disminuyen cuando la frecuencia aumenta.
Conectividad
Este análisis es inherente a las malas conexiones, cortos o la presencia de circuitos abiertos e identifica la longitud a la cual se encuentra la anomalía.
Pérdidas Estructurales de Retorno
Estas pérdidas son medidas entre la impedancia característica del cable y el conector; y son tomadas del barrido de frecuencia contra el nivel de tensión en longitudes cortas de cable. Los valores de pérdidas de retorno son seleccionados para limitar el voltaje pico reflejado al 7% o menos hasta 20 Mhz y 20% o menos desde 20 Mhz hasta 100 Mhz.
Relación señal ruido (SNR)
La calidad de un canal de comunicación se caracteriza por la relación señal ruido, que es la medida de la intensidad a la que se desea la señal de información con respecto a la señal de interferencia, que puede ser electromagnética (EMI), por proximidad de medios de potencia a 60 Hz. Un bajo resultado del SNR en bits, indica que la señal de datos que recibe la estación es ruido.
Longitud
La longitud es un factor determinante dentro del proceso de certificación de una red, ya sea para el cableado horizontal o para las instalaciones de entrada de redes externas, ya que mediante tal análisis el operador del sistema puede verificar que se cumplan los parámetros de longitud normalizados internacionalmente (90 m para el cableado horizontal dentro de un sistema de red de datos).
Tiempo de propagación
Esta medición es complementaria para el análisis de longitud, ya que con esta determinación se especifica el tiempo de retardo de la señal en cada uno de los canales de comunicación de acuerdo a la longitud de cada uno de los conductores y el umbral de diferencia entre cada uno de ellos.
Secuencia y polarización
Dentro de este tópico se analiza la secuencia, la cual constituye el orden en el cual los pares de entrada son terminados en las espigas de la interfaz modular (para este caso EIA T568A). También se identifica la polarización, la cual tiene relación directa con el factor de forma físico de la interfase de un receptáculo o Jack (para este caso, WE8W conocida como RJ45). Con este análisis se identifica la posibilidad de conductores invertidos o cruzados de acuerdo con la configuración predeterminada.
Adaptabilidad a Otras Tecnologías
Cuando se realiza el estudio de una red, el análisis debe identificar la posibilidad de implementación de otro tipo de tecnologías y arquitecturas de red. Para tal efecto, el operario que se encargará de hacer el análisis de la red verificará el cumplimiento de los parámetros técnicos para cada una de las tecnologías que pueden llegar a inter- funcionar con la que se proyecta instalar.
La solución de conectividad de la red LAN debe ser completamente interconectada e integrada es decir manejar toda la solución de voz, datos, video, telefonía IP, videoconferencia y soporte de energía sobre cable UTP.
2.1.3 PLANOS DE IDENTIFICACION DE LOS PUNTOS:
El contratista se encargara de hacer entrega de la documentación de los planos en donde se referencia la instalación de los puntos finales de voz y de datos en el área a cablear en esta sede, también se debe realizar el plano de conexión de corriente regulada y normal de los respectivos puntos de red instalados.
NOTAS DE EVALUACION:
CABE ANOTAR QUE SI ES OBLIGATORIO EL CUMPLIMIENTO DE LAS ESPECIFICACIONES TÉCNICAS SOLICITADAS.
Debe cumplir y/o superar las normas para la Categoría 6. ANSI TIA/EIA 568B-1, 568B- 2, 568B.2-10 y 568B-3. (Commercial Building Telecomunications Cabling Standard) y sus correspondientes en la versión más actualizada para la fecha de presentación de la oferta.
AVAL DE UN FABRICANTE DE INFRAESTRUCTURA DE CABLEADO
ESTRUCTURADO PARA LA PRESENTACIÓN DE LA OFERTA EN ORIGINAL, NO SE ADMITE LA FIRMA ESCANEADA.
Carta o documento de garantía de mínimo 25 años expedida por el fabricante.
Desempeño Cumple
Si No Pruebas ETL de un canal de comunicaciones conformado
por: 90 m cable UTP sólido, 10 m Patch cords, tomas RJ45 en WA y centro de cableado y punto de consolidación.
Seguridad
Certificados de conformidad UL, CSA del hardware pasivo de los productos ofrecidos
Efecto retardante a la llama chaqueta termoplástico para cables tipo CMR, CML o CMP: Cable UTP 4-pares
La tabla a continuación muestra las mediciones mínimas de desempeño del canal exigidas por la entidad para su cableado estructurado, las cuales se deben cumplir para el peor caso al momento de la prueba con una frecuencia mínima de 500Mhz.
(Información verificada en la prueba de ETL).
Freq (Mhz)
Atenuación (peor caso) (dB/100m)
PSNEXT (peor caso) (dB)
PSELFEXT (peor caso) (dB)
RL (peor caso) (dB)
NEXT (peor caso) (dB)
ELFEXT (peor caso) (dB)
500 ≤ 41 ≥ 40 ≥ 23.8 ≥ 20 ≥ 41 ≥ 23
3. RED ELÉCTRICA DESCRIPCION
Red eléctrica regulada y no regulada a puestos de trabajo Generalidades
El sistema de red eléctrica estará conformado por un sistema de puesta a tierra, UPS, tableros, cables, protecciones o breakers, tomas, ducterias y accesorios necesarios para la construcción de la red, estos elementos deben cumplir con las normas y/o reglamentos RETIE Y NTC 2050.
El Proponente deberá suministrar e instalar la infraestructura nueva, que soporte los requerimientos de carga exigidos en el presente documento.
Requerimientos Generales de la red eléctrica
Es obligatorio que la empresa que se encargue de la instalación realice los diagramas unifilares coordinación de protecciones y planos eléctricos de las conexiones realizadas. Esta información debe ser entregada en medio digital y en medio impreso.
Es obligatorio que todos los cables que hagan parte de la instalación estén canalizados durante todo el recorrido.
El tipo de cable a suministrar e instalar debe ser THHN/THWN trenzado y debe cumplir las normas NTC1332, UL 83 o equivalente.
El cableado a instalar debe cumplir con la norma NTC 2050, sección 310-12 (Identificación de conductores) y NTC 2050, sección 310-11 (Rotulado).
El tipo de canalización a utilizar dependerá del lugar de la instalación, las canalizaciones o ductos aceptados serán:
Canaleta plástica: Ésta se debe utilizar en rutas internas visibles. El oferente debe suministrar e instalar la ducteria. El porcentaje máximo de ocupación de la canaleta es del 20% del área total del canal eléctrico, como lo estipula la norma NTC 2050 en la sección 362.
Tubería PVC rígida (tipo pesado): Éste tipo de canalización se debe utilizar en rutas externas y/o ductos expuestos a humedad o a un ambiente corrosivo. Esta tubería debe fijarse firmemente con los accesorios adecuados. La longitud máxima de estos ductos sin utilizar cajas de inspección o paso, es de 30 mts y no debe haber más de dos curvaturas consecutivas sin utilizar caja de inspección o paso. El porcentaje máximo de ocupación debe estar acorde con la norma NTC 2050. La tubería eléctrica debe ir rotulada e identificada de modo claro
y duradero por lo menos cada 1.5 m.
Tubería metálica EMT: Éste tipo de canalización debe cumplir con todos los requerimientos técnicos exigidos para la tubería PVC rígida, pero esta no se debe emplear en ambientes húmedos o corrosivos.
Esta tubería debe estar perfectamente aterrizada.
Es obligatorio que toda la instalación (tableros, breakers, tubería, cables para tierras, fases y neutros, cajas de inspección, otros) esté completamente rotulada e identificada de forma clara y duradera, en cada caja de inspección deben estar nuevamente identificados todos los cables.
La equipotencialidad de la instalación eléctrica debe ser asegurada mediante línea de continuidad durante todo el recorrido.
Es obligatorio que la red eléctrica en cuanto a diseño, construcción, suministro e instalación de materiales debidamente homologados cumpla en su totalidad con lo establecido en las normas NTC 2050 y RETIE.
El tamaño para el área del conductor puesto a tierra (neutro) para todas las acometidas debe ser el especificado por el RETIE Capítulo 2 Art.15 numeral 2.
Es obligatorio que los cables de acometidas que estén recubiertos con aislante en único color, sean identificados cada 1.5 m mediante adhesivos, acrílicos o etiquetas (material perdurable) indicando fases (R, S y T), neutro, tierra y origen – destino de la acometida, siempre y cuando vayan instalados en bandeja porta-cables o canaleta, si la instalación es en tubería, esta identificación debe ser realizada en las cajas de paso o inspección.
Los tableros deben ser completamente identificados y marquillados de acuerdo a lo solicitado por el supervisor del contrato.
Cualquier diligencia ante el proveedor de energía derivado del presente pliego debe ser asumido por el contratante.
Sistema de puesta a tierra
El voltaje máximo permitido entre los conductores de tierra y neutro deberá ser de 1 V, a lo largo de la instalación en vacío y a plena carga.
Si existe puesta a tierra, la nueva asociada al sistema regulado y no regulado deberá ser interconectada eléctricamente a la existente, según criterio adoptado de IEC-61000-5-2 y previo a esta interconexión se debe constatar que los requerimientos técnicos se cumplan.
El punto de unión entre el conductor y el electrodo debe ser fácilmente accesible y hacerse con soldadura exotérmica.
La parte superior de los electrodo(s) enterrado(s) debe quedar a mínimo 15 cm de la superficie.
“El conductor del electrodo de puesta a tierra” debe cumplir con la tabla 250- 94 de la NTC 2050 y “el calibre mínimo de los conductores de puesta a tierra de equipos y canalizaciones” debe cumplir con la Tabla 250-95 de la NTC 2050.
Los conductores del sistema de puesta a tierra deben ser continuos, sin interruptores o medios de desconexión y cuando se empalmen, se deben emplear técnicas comúnmente aceptadas o elementos certificados para tal uso. En caso de utilizar empalmes estos deben ser aprobados por el supervisor.
El conductor de puesta a tierra de equipos, debe acompañar los conductores activos durante todo su recorrido y por la misma canalización.
Además de los requisitos generales relacionados anteriormente, la puesta a tierra debe cumplir con las especificaciones de la norma NTC 2050, sección 250 y el reglamento técnico de instalaciones eléctricas (RETIE), en su artículo 15, capítulo 2.
Sub-sistema ductos y canalizaciones.
Toda la canaleta plástica perimetral horizontal y vertical se instalara sobre las divisiones a lo largo y ancho de la oficina. En los puestos de trabajo los WA por ningún motivo se utilizara el zócalo de división, se debe instalar canaleta plástica con sus respectivos accesorios.
En la medida que la infraestructura arquitectónica del local lo permita y de ser necesario se utilizara tubo PVC en los techos siempre y cuando tenga techo falso o los tubos queden totalmente cubiertos, no se aceptaran tubos a la vista.
Todos las terminaciones, ductos a la vista deben hacerse en canaleta plástica y buscando el mejor Angulo que no deteriore la presentación del local.
Cualquier variación deberá contar con visto bueno del supervisor designado para este contrato.
4. EQUIPOS ACTIVOS
Se debe realizar la compra de un equipo activo Switch de red LAN con las siguientes especificaciones:
Características
Tipo de dispositivo: Conmutador - 24 puertos - L4 - Gestionado
Tipo incluido: Sobremesa - 1U
Puertos: 24 x 10/100/1000 + 2 x SFP
Tamaño de tabla de dirección MAC: 16K de entradas
Protocolo de gestión remota: SNMP 1, SNMP 2, RMON, Telnet, SNMP 3, HTTP
Algoritmo de cifrado: SSL
Método de autentificación: RADIUS, TACACS+, Secure Shell v.2 (SSH2)
Características: Conmutación Layer 4, conmutación Layer 3, conmutación Layer 2, soporte BOOTP, soporte VLAN, snooping IGMP, prevención contra ataque de DoS (denegación de servicio), copia de puertos, soporte DiffServ, activable
Cumplimiento de normas: IEEE 802.3, IEEE 802.3u, IEEE 802.3z, IEEE 802.1D, IEEE 802.1Q, IEEE 802.3ab, IEEE 802.1p, IEEE 802.3x, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.1x, IEEE 802.3ac, IEEE 802.1s, IEEE 802.1v
Procesador: PowerPC : 200 MHz
Memoria RAM: 32 MB
Memoria Flash: 16 MB Flash Expansión / conectividad
Interfaces:
24 x 10Base-T/100Base-TX/1000Base-T - RJ-45
1 x RS-232 - RJ-45 - gestión
2 x SFP (mini-GBIC) Alimentación
Dispositivo de alimentación: Fuente de alimentación - interna
Voltaje necesario: CA 120/230 V ( 50/60 Hz )
Consumo eléctrico en funcionamiento: 54 vatios
Características: Conector de sistema de alimentación redundante (RPS)
Se exigen estas características de este equipo ya que permite el óptimo funcionamiento y el cumplimiento con las normas de administración y funcionamiento de las redes LAN,
esto permite una compatibilidad de equipos lo que permite un desarrollo óptimo en la transmisión y recepción de la información. El contratista debe garantizar el suministración e instalación del equipo en el gabinete de comunicaciones como se especifica en el siguiente cuadro.
INSTALACION
Se debe realizar la instalación del equipo en el gabinete de comunicaciones
Instalación de equipos nuevos y existentes con accesorios originales para montaje en Rack de 19”. Incluye organización de Rack de acuerdo a la modulación acordada en la ingeniería de detalle.
GARANTIA
El contratista debe garantizar que durante el traslado, del desmonte, instalación y montaje de los equipos activos que no van a sufrir daño alguno, de ocurrir algún percance en el que se vea afectado algún equipo, el contratista deberá responder por los daños ocasionados hasta el punto si es necesario el cambio del equipo afectado por uno nuevo.
ALCANCE DEL OBJETO
Diseño e implementación de diez (10) puntos de redes de cableado estructurado voz datos, corriente normal y regulada.
Instalar una red de cableado estructurado voz y datos, corriente normal y regulada, acometidas parciales para UPS y distribución de normal, traslado de equipos de soporte eléctrico UPS, traslado de equipos activos.
Instalar en cada puesto de trabajo un punto el cual está conformado por una toma doble voz datos, una toma color naranja de corriente regulada, una toma beige de corriente normal, hasta completar una totalidad de 9 puntos, en el caso de los puntos de las impresoras, los puntos deberán ser iguales en el puesto de trabajo solo que se instalará un circuito único para corriente normal y otro único para corriente regulada con Brecker de 20 amperios tipo riel omega.
Suministro materiales eléctricos y de cableado estructurado.
BISMARK B.BUENAÑOS MOSQUERA Jefe de Oficina de Informática
Elabora: Andrea del Pilar Vargas López – Contratista Revisó: Antonio Peña Fajardo
