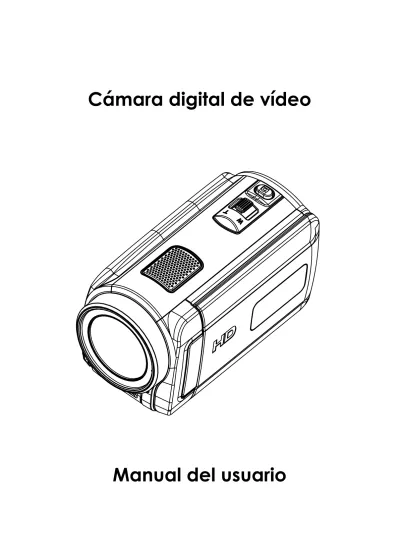

Cámara digital de vídeo

Manual del usuario

(2)

1 ES

Contenido

Sección 1 Conocer tu cámara ... 2

Sección 2 Preparación y puesta en marcha ... 6

Sección 3 Primeros pasos ... 9

Sección 4 Modo Reproducir ... 39

Sección 5 Ver película en el PC... 49

Sección 6 Ver fotos y películas en un TV ... 50

Sección 7 Conversor de archivos de vídeo ... 52

Sección 8 Grabar el clip grabado en DVD ... 56

Sección 9 Subir vídeos a YouTube ... 58

Sección 10 Instalar el software incluido ... 62

Sección 11 Especificaciones ... 63

Sección 12 Resolución Básica de Problemas ... 65

(3)

2 ES

Sección 1

Conocer tu cámara

Introducción

La Cámara con sensor de 5 Mega-píxele puede tomar películas en H.264. Utilizando la tecnología H.264, se puede grabar más vídeo en una cantidad determinada de memoria. También se pueden capturar imágenes de alta calidad de hasta 8 megapíxeles. Con el monitor LCD a color, el usuario podrá componer las imágenes y luego examinarlas fácilmente.

La cámara también invluse grabación de películas a resolución HD de 1280*720. También puede conectar la cámara a un televisor HDTV con un cable HDMI y reproducir fácilmente los vídeos de alta definición en la pantalla ancha de un televisor HDTV.

La cámara puede ajustar la exposición y el balance del color automáticamente o le permite cambiar estas configuraciones manualmente. Un zoom óptico 5x aumenta el control del usuario para los vídeos y fotos que toma. La memoria interna permite tomar fotos y vídeos sin tarjeta de memoria. La ranura para tarjeta de memoria permite al usuario aumentar la capacidad de almacenamiento.

Nota

Parte de la memoria incorporada se utiliza para el código Firmware

Compruebe los componentes

Abra el paquete y compruebe si los siguientes accesorios están presentes:

Cámara

Cable USB

Cable TV

HDMI Cabel

Batería recargable del Litio-ion

Guía de instalación rápida

CD-ROM (Software,Manual del usuario)

Adaptador AC

(4)

ES 3 ES

Instrucciones de seguridad

1. No deje caer, agujeree ni desmonte la cámara de vídeo. De lo contrario, se anulará la garantía.

2. No exponga la cámara de vídeo al agua y asegúrese de siempre usarla con manos secas.

3. No la exponga a altas temperaturas ni la deje expuesta al sol. El calor podría dañarla.

4. Use la cámara de vídeo con precaución. Evite presionar con fuerza sobre su carcasa.

5. Por su propiedad seguridad, evite usar la cámara de vídeo en caso de tormenta o de relámpagos.

6. No utilice pilas de características diferentes. Podría dañar seriamente la cámara de vídeo.

7. Si deja la cámara sin usar durante un período prolongado, retire las pilas para evitar que se deterioren y alteren el buen funcionamiento de la cámara.

8. Retire también las pilas si pierden líquido o parecen deformadas.

9. Emplee únicamente los accesorios suministrados por el fabricante.

10. Mantenga la cámara de vídeo fuera del alcance de los niños.

11. Existe riesgo de explosión si sustituye la pila por un modelo inadecuado.

12. El reciclaje de la batería usada ha de efectuarse en conformidad con las instrucciones.

(5)

4 ES

Temporizador LED

Vista frontal

Micrófono

Flash

Vista trasera

Botón de grabación de películas Botones de dirección

Botón OK/ Entre

Objetivo

Botón Grab/Reprod Altavoz

Botón Tele/Angular Botón de Del obturador

(6)

ES 5 ES

Vista lateral

Panel LCD

Vista inferior

Tapa de la batería/ tarjeta SD Tapa deslizante de puertos

Mini USB 2.0/Puerto de carga de batería Puerto HDMI

Salida TV

Botón de alimentación

Ranura para trípode

(7)

6 ES

Sección 2

Preparación y puesta en marcha

Colocar la batería

Antes de poder usar la cámara, deberá colocar la batería de Li-ion recargable.

Inserte la batería respetando las marcas de polaridad 1.

(+ o -).

Cierre la tapa del compartimiento de la batería.

2.

Insertar y retirar una tarjeta SD (opcional)

La cámara viene con memoria interna que permite almacenar fotos y vídeos. Puede ampliar la capacidad de la memoria utilizando una tarjeta de memoria opcional

SD. Para insertar una tarjeta de memoria, consulte la figura siguiente:

Inserte la tarjeta de memoria hasta que quede totalmente 1.

insertada.

Para extraer una tarjeta SD instalada, pulse la tarjeta 2.

hacia dentro para desbloquearla.

Cuando la tarjeta se desbloquee, extráigala con cuidado 3.

de la ranura.

Nota

Cuando la tarjeta de memoria esté insertada, las películas y fotos se graban en la tarjeta y no en la memoria interna.

(8)

ES 7 ES

Proteger datos en una tarjeta SD

La tarjeta SD es de sólo lectura cuando se protege. No se pueden grabar fotos y vídeos cuando la tarjeta SD está bloqueada.

Asegúrese de que el bloqueo está en la posición grabable antes de grabar.

Encender la cámara y primeros pasos

Para encender la cámara: Gire la pantalla LCD o presione el botón de encendido durante un segundo.

Cuando la cámara esté encendida, se encenderá el LED verde.

Para grabar una película, pulse el botón de grabación de películas (

).

Para tomar una imagen: Pulse el botón del obturador de fotos (

) hasta la mitad hasta que el

marco de enfoque cambie a verde. Luego, pulse el botón hasta el fondo para tomar la foto.

Marco de enfoque: Blanco Marco de enfoque:Verde

Para capturar vídeo a resolución HD, pulse el botón iarriba para cambiar al modo HD, luego pulse el

botón del obturador de película ( ).

Para reproducir películas, imágenes, presione el botón Grabar/Reproducir(

) una vez para

cambiar al modo Reproducción.

Apagar la cámara

Para apagar la cámara: Vuelva a colocar la pantalla LCD en su posición original o presione el botón de encendido durante un segundo.

Posición grab-

able Posición de

protección contra escritura

(9)

8 ES

Seleccionar el idioma de interfaz

El submenú Configuración contiene opciones para configurar su cámara.

Para cambiar la configuración avanzada:

1. En el modo de grabación de película/foto, pulse el botón OK para cambiar a la pantalla del menú Grabar.

2. Pulse los botones Derecha/Izquierda para seleccionarla opción de configuración, después se abrirá el submenú Configuración en la pantalla.

3. Pulse los botones arriba/abajo para seleccionar Idioma, luego pulse el botón OK para cambiar al submenú de Idioma.

4. Seleccione el idioma de su país y presione OK para validar la configuración.

Submenú Pantalla

Idioma

(10)

ES 9 ES

Sección 3

Primeros pasos

Funciones de los botones

Botón derecho: Flash automático/Reducción de efecto ojos rojos/DESACTIVADO

Botón izquierdo: Auto-disparo ACTIVADO / APAGADO Botón abajo: Iluminación inteligente ENCENDIDA/APAGADA Botón arriba: Modo HD

Botón del OK/Entre: Menú ACTIVADO

Botón Tele : Acercar

Botón Gran angular : Alejar

Botón de alimentación: Manténgalo pulsado un segundo para encender o apagar la cámara.

Función de los botones Grabación & Reproducción:

Para conmutar entre los modos de Grabación y Reproducción.

1.

Salir del menú 2.

Para volver a la página anterior.

3.

Botón del obturador de película:

Para comenzar a grabar la película o la voz.

1.

Para detener la grabación, presiónelo de nuevo.

2.

Botón del obturador de foto: Para comenzar a tomar fotos.

(11)

10 ES

Información del monitor LCD

Puede mostrarse información en el LCD mientras graba películas y fotos:

(1)

Número de imágenes que todavía pueden tomarse a la resolución actual

Tiempo de grabación de vídeo que todavía puede realizarse a la resolución actual

(2)

HD HD

D1 D1

VGA QVGA Alta Estándar Baja

(3)

Flash automático

Reducción de efecto ojos rojos Desactivar flash

(4) Modo nocturno

(5) Modo Luz de fondo

(12)

ES 11 ES

(6) Modo Foto múltiple

(7) Detección de movimiento

(8) Fecha/Hora AAAA/MM/DD HH:MM

(9) Modo temporizador

(10) Balance de blancos

(11) Enfoque en posición Macro

(12) Iluminación inteligente ENCENDIDA

(13)

Batería: Llena Batería: media Batería: baja Batería: vacía

(14) Tarjeta SD insertada

(15) Zoom 20X (zoom óptico 5X y zoom digital 4X)

(16) Estabilización del movimientoMotion Stabilization

Grabar películas H.264

Presione el botón de grabación de películas (

) para iniciar la grabación. Cuando se graba una

película, aparecerá un indicador de tiempo en el monitor LCD. Para detener la grabación, pulse de nuevo el botón de grabación de películ ( ).

Presione el botón de Grabación/Reproducción para ver la película grabada.

Hay tres resoluciones disponibles para película:

Video Calidad

HD HD(1280X720)

D1 D1(720X480) VGA(640X480) QVGA(320X240)

(13)

12 ES

Grabar fotos

Pulse el botón del obturador de fotos (

) hasta la mitad hasta que el marco de enfoque cambie a

verde. Luego, pulse el botón hasta el fondo para tomar la foto.

Presione el botón de Grabación/Reproducción para ver la imagen.

Hay cuatro configuraciones de resolución:

Calidad de imagen Calidad alta:11 Mega Pixels Calidad estándar:5 Mega Pixels Calidad baja:2 Mega Pixels

Usar la función de iluminación inteligente

La cámara tiene un modo que le permite aumentar el brillo de los objetos que son oscuros o están en la sombra.

Para utilizar el botón de Iluminación inteligente:

1. Cuando grabe vídeos o tome fotos, presione el botón de Iluminación inteligente ( ) para aumentar el alcance del sensor de luz de fondo y alto contraste para que los objetos aparezcan con más brillo y más claros.

2. Presione el botón Luz inteligente ( ) de nuevo para salir.

Usar la función del zoom

El zoom digital amplía las imágenes durante la grabación de películas o la toma de fotografías.

Para acercar/alejar, pulse el botón Tele/Gran angular.

1.

Puede ajustarse de 1x a 20x (zoom óptico 5x y zoom digital 4X).

2.

(14)

ES 13 ES

Opciones para el modo Grabar

Modo Video Modo cámara Detect. Movim. Efecto Configuración Resolución

Modo Macro

Exposición

Nitidez

Bal. blancos

Estabilización

Modo nocturno

Salir

Resolución

Modo Macro

Exposición

Dos en uno

Cuadro de foto

Flash

Temporizador

Nitidez

Bal. blancos

Foto múltiple

Luz de fondo

Imprimir fecha

Modo nocturno

Salir

On

Off

Normal

B/N(Blanco/Negro)

Clásico

Negativo

Salir

Sonido

Ajuste de la

hora

Format. mem./

Format. tarj Sistema de TV

Idioma

Información

Conf. predet.

Ajustes para el modo Grabar

Operación Pantalla

Pulse el botón OK en el modo de grabación de película/

1.

foto.

Utilice los botones Derecha/Izquierda para moverse 2.

entre las opciones del menú principal, que son Modo Video, Modo cámara, Detect Movim., Efecto y Configuración predet. Aparecerá un submenú cuando se mueva por las opciones principales.

Pulse el Botón OK para confirmar la subopción 3.

seleccionada.

Botón OK

(15)

14 ES

Configuración predeterminada y validez

La tabla siguiente indica la configuración predeterminada de la cámara y su validez.

Siempre:

1. La configuración se mantiene válida siempre.

Una vez:

2. La configuración sólo es válida una vez o hasta que la cámara se apaga.

Configuración Validez Configuración

predeterminada de fábrica

Resolución Siempre HD para película

Estándar para foto

Estabilización Siempre Desactivado

Flash Siempre Desactivado

Imprimir fecha Siempre Desactivado

Modo nocturno Siempre Desactivado

Sonido Siempre Activado

Sistema TV Siempre Depende del país

Idioma Siempre Depende del país

Volumen Siempre Nivel 8

Modo Macro Una vez Normal

Exposición Una vez 0EV

Nitidez Una vez Nivel 5

Balance de blancos Una vez Automático

Dos en uno Una vez Desactivado

Cuadro de foto Una vez Desactivado

Temporizador Una vez Desactivado

Foto múltiple Una vez Desactivado

Luz de fondo Una vez Desactivado

Detectar movimiento Una vez Desactivado

Efecto Una vez Normal

Formatear memoria/Format. tarj Una vez Desactivado

Información Una vez Activado

Iluminación inteligente Una vez Desactivado

(16)

ES 15 ES

Ajustes para el Modo Video

El menú principal Grabar incluye ajustes para la grabación de películas y otras configuraciones avanzadas. Pulse los botones Derecha/Izquierda para moverse por las opciones y pulse el botón OK para confirmar el ajuste.

Resolución de película

Para cambiar la resolución de película:

En el modo de grabación de película/foto, pulse el botón OK para cambiar a la pantalla del menú 1.

Grabar.

La opción principal predeterminada es el modo Película. Aparecerá el submenú del modo

2. Video en

la pantalla.

Pulse los botones arriba/abajo para seleccionar Resolución, luego pulse el botón OK para cambiar 3.

al submenú de Resolución.

Pulse los botones arriba/abajo para moverse entre las cuatro configuraciones.

4.

Pulse el botón OK para confirmar el ajuste y salir.

5.

Pantalla Opción de resolución de vídeo

Botón OK

(17)

16 ES Modo Macro

Con el modo Macro ajustado a Macro, puede tomar fotos de objetos desde más cerca a una distancia entre 1cm y 30cm.

Para activar el modo macro:

1. En el modo de grabación de película/foto, pulse el botón OK para cambiar a la pantalla del menú Grabar

2. La opción principal predeterminada es el modo Video. Aparecerá el submenú del modo Video en la pantalla.

3. Use los botones arriba/abajo para seleccionar Resolución, luego pulse el botón OK para cambiar al submenú de Resolución.

4. Pulse los botones arriba/abajo para moverse entre las dos configuraciones.

5. Pulse el botón OK para validar la configuración y salir.

6. Para volver a utilizar el valor predeterminado, seleccione "Normal" en el submenú del modo Macro.

Pantalla Opción de Modo Macro

Botón OK

(18)

ES 17 ES Exposición

La cámara ajusta la exposición de imagen automáticamente. En algunas circunstancias puede que desee ajustar la compensación de exposición manualmente.

Para cambiar el ajuste de exposición:

En el modo de grabación de película/foto, pulse el botón OK para cambiar a la pantalla del menú 1.

Grabar.

La opción principal predeterminada es el modo Video. Aparecerá el submenú del modo Video en la 2.

pantalla.

Pulse los botones arriba/abajo para seleccionar la opción de Exposición. Presione el botón OK para 3.

abrir en la pantalla el submenú Exposición.

Pulse los botones arriba/abajo para elegir el valor de exposición preferido. El cambio puede verse 4.

inmediatamente.

Pulse el Botón OK para confirmar el ajuste y salir.

5.

Pantalla Opción de exposición

Botón OK

(19)

18 ES Nitidez

Puede suavizar o resaltar las imágenes para que tengan distintos efectos.

Para cambiar la configuración de nitidez:

En el modo de grabación de película/foto, pulse el botón OK para cambiar a la pantalla del menú 1.

Grabar.

La opción principal predeterminada es el modo Video. Aparecerá el submenú del modo Video en la 2.

pantalla.

Pulse los botones arriba/abajo para seleccionar Nitidez, luego pulse el botón OK para cambiar al 3.

submenú de Nitidez.

Pulse los botones arriba/abajo para moverse entre los nueve niveles. El cambio puede verse 4.

inmediatamente.

Pulse el botón OK para confirmar el ajuste y salir.

5.

Pantalla Opción de nitidez

Botón OK

(20)

ES 19 ES Balance de blancos

La cámara ajusta el balance del color de las imágenes automáticamente. Hay disponibles tres configuraciones para el balance de blancos manual:

Automático :

La cámara ajusta automáticamente el balance de blancos.

Luz diurna:

Al exterior.

Fluorescente:

Bajo luz fluorescente.

Tungsteno:

Bajo luz artificial incandescente.

Para cambiar la configuración del balance de blancos:

Para cambiar la configuración del balance de blancos:

1.

En el modo de grabación de película/foto, pulse el botón OK para cambiar a la pantalla del menú 2.

Grabar. Aparecerá el submenú del Modo Video en la pantalla.

Pulse los botones arriba/abajo para seleccionar Bal. blancos, luego pulse el botón OK para cambiar 3.

al submenú de Bal. blancos.

Pulse los botones arriba/abajo para moverse entre los cuatro ajustes. El cambio puede verse 4.

inmediatamente.

Pulse el botón OK para confirmar el ajuste y salir.

5.

Pantalla Opciones del balance de blancos

Botón OK

(21)

20 ES Estabilización

Para activar la Estabilización:

En el modo de grabación de película/foto, pulse el botón OK para cambiar a la pantalla del menú 1.

Grabar.

La opción principal predeterminada es el modo Video . Aparecerá el submenú del Modo Video en la 2.

pantalla.

Pulse los botones arriba/abajo para seleccionar Estabilización del movimiento, luego pulse el botón 3.

OK para cambiar al submenú de Estabilización del movimiento.

Pulse los botones Arriba / Abajo para elegir On o Off.

4.

Pulse el botón OK para confirmar el ajuste y salir.

5.

Pantalla Opciones de estabilización

Botón OK

Nota

La imagen capturada será más pequeña cuando se active la estabilización.

El Zoom Digital se encontrará deshabilitado si se activa la estabilización

(22)

ES 21 ES Modo nocturno

Use el modo nocturno para las escenas nocturnas o para las o condiciones de poca luz.

Pantalla Opciones de Modo nocturno

Botón OK

Nota

Para evitar fotos borrosas, coloque la cámara en una superficie estable o utilice un trípode.

(23)

22 ES

Configuración del submenú Modo cámara

Resolución de foto

Para cambiar la resolución de foto:

En el modo de grabación de película/foto, pulse el botón OK para cambiar a la pantalla del menú 1.

Grabar.

Use los botones derecha/izquierda para seleccionar el Modo cámara. Aparecerá el submenú del 2.

Modo cámara en la pantalla.

Cuando esté en Modo cámara, pulse los botones arriba/abajo para seleccionar Resolución, luego 3.

pulse OK para cambiar al submenú Resolución.

Pulse los botones arriba/abajo para moverse entre las tres configuraciones.

4.

Pulse el botón OK para confirmar el ajuste y salir.

5.

Pantalla Opciones de resolución de imagen

Botón OK

(24)

ES 23 ES Modo Macro

Con el Modo Macro ajustado a Macro, puede tomar fotos de objetos desde más cerca a una distancia entre 1cm y 30cm.

Para activar el Modo macro:

1. En el Modo de grabación de película/foto, pulse el botón OK para cambiar a la pantalla del menú Grabar

2. Use los botones derecha/izquierda para seleccionar el Modo cámara. Aparecerá el submenú del Modo cámara en la pantalla.

3. Use los botones arriba/abajo para seleccionar Resolución, luego pulse el botón OK para cambiar al submenú de Modo macro.

4. Pulse los botones arriba/abajo para moverse entre las dos configuraciones.

5. Pulse el botón OK para validar la configuración y salir.

6. Para volver a utilizar el valor predeterminado, seleccione "Normal" en el submenú del Modo Macro.

Pantalla Opciones de Modo macro

Botón OK

(25)

24 ES Exposición

La cámara ajusta la exposición de imagen automáticamente. En algunas circunstancias puede que desee ajustar la compensación de exposición manualmente.

Para cambiar el ajuste de exposición:

En el Modo de grabación de película/foto, pulse el botón OK para cambiar a la pantalla del menú 1.

Grabar.

Use los botones derecha/izquierda para seleccionar el Modo cámara. Aparecerá el submenú del 2.

Modo cámara en la pantalla

Pulse los botones arriba/abajo para seleccionar la opción de Exposición. Presione el botón OK para 3.

abrir en la pantalla el submenú Exposición.

Pulse los botones arriba/abajo para elegir el valor de exposición preferido. El cambio puede verse 4.

inmediatamente.

Pulse el botón OK para confirmar el ajuste y salir.

5.

Pantalla Opciones de exposición

Botón OK

(26)

ES 25 ES Dos en uno (sólo Modo grabación de fotos)

Con la cámara en el modo Dos en una, podrá combinar dos fotos en una sola imagen.

Para activar el Dos en uno:

En el modo de grabación de película/foto, pulse el botón OK para cambiar a la pantalla del menú 1.

Grabar.

Pulse los botones derecha/izquierda para seleccionar el Modo cámara. Aparecerá el submenú del 2.

Modo cámara en la pantalla.

Cuando esté en Modo cámara, use los botones arriba/abajo ara seleccionar Dos en uno, luego pulse 3.

OK para cambiar al submenú Dos en uno.

Pulse los botones Arriba / Abajo para elegir On o Off.

4.

Pulse el botón OK para confirmar el ajuste y salir.

5.

Pantalla Opciones de Dos en uno

Botón OK

Tome una primera imagen.

1.

Tome una segunda imagen.

2.

Presione el botón Grabación/

3.

Reproducción para ver la imagen combinada.

(27)

26 ES Cuadro de fotos (sólo modo grabación de fotos)

Su cámara incorpora una función de cuadro de fotos electrónico. Puede tomar fotos asignando un cradro de fotos electrónico preferido.

Para activar el cuadro de fotos:

Cuando esté en Modo cámara, use los botones arriba/abajo para seleccionar la opción Cuadro de 1.

fotos, luego pulse OK para cambiar al submenú Cuadro de fotos.

Pulse los botones arriba/abajo para seleccionar el marco de fotos preferido. A continuación, seleccione 2.

la opción Definir y pulse el botón OK para confirmar el ajuste y salir.

Pantalla Opciones de Cuadro de fotos

Botón OK

(28)

ES 27 ES Flash (sólo modo grabación de fotos)

Su cámara tiene 3 ajustes de flash. Puede cambiar el ajuste del flash con la tecla de flash (botón derecha) o a través del menú.

Flash automático (

): el flash se dispara automáticamente según las condiciones de luz. Utilice este modo para fotografías en general.

Reducción de efecto ojos rojos (

):El flash previo disparará para reducir el efecto de ojos rojos.

Desactivar flash (

): el flash no se activará en ninguna situación. Utilice este modo cuando tome fotos en un lugar donde la fotografía con flash esté prohibida o cuando el objeto esté distante (más lejos del alcance del flash).

Para cambiar el ajuste del flash:

Cuando esté en Modo cámara, pulse los botones arriba/abajo para seleccionar la opción Flash, luego 1.

pulse OK para cambiar al submenú Flash.

Pulse los botones arriba/abajo para moverse entre las 3 opciones disponibles.

2.

Pulse el botón OK para confirmar el ajuste y salir.

3.

Nota

El flash se desactivará automáticamente con la batería descargada ( ).

Pantalla Opciones del flash

Botón OK

(29)

28 ES Temporizador (sólo modo grabación de foto)

El temporizador le permite tomar fotos con un retardo de diez segundos. El LED del temporizador de la parte frontal de la cámara también parpadeará.La velocidad del centelleo aumentará momentos antes que se toma el cuadro.

Para activar el temporizador:

Cuando esté en Modo cámara, use los botones arriba/abajo para seleccionar la opción temporizador, 1.

luego pulse OK para cambiar al submenú temporizador.

Pulse los botones Arriba / Abajo para elegir On o Off.

2.

Pulse el botón OK para confirmar el ajuste y salir.

3.

Pantalla Opciones del temporizador

Botón OK

(30)

ES 29 ES Nitidez

Puede suavizar y resaltar las imágenes para que tengan distintos efectos.

Para cambiar el ajuste de nitidez:

Cuando esté en Modo cámara, pulse los botones arriba/abajo para seleccionar la opción Nitidez, 1.

luego pulse OK para cambiar al submenú Nitidez.

Pulse los botones arriba/abajo para moverse entre los nueve niveles. El cambio puede verse 2.

inmediatamente.

Pulse el botón OK para confirmar el ajuste y salir.

3.

Pantalla Opciones de nitidez

Botón OK

(31)

30 ES Balance de blancos

La cámara ajusta el balance del color de las imágenes automáticamente. Hay disponibles tres configuraciones para el balance de blancos manual:

Automático:

La cámara ajusta automáticamente el balance de blancos.

Luz diurna:

Al exterior.

Fluorescente:

Bajo luz fluorescente.

Tungsteno:

Bajo luz artificial incandescente.

Para cambiar el ajuste del balance de blancos:

Cuando esté en Modo cámara,pulse los botones arriba/abajo para seleccionar Bal. blancos, luego 1.

pulse el Botón OK para cambiar al submenú de Bal. blancos.

Pulse los botones arriba/abajo para moverse entre las cuatro opciones disponibles. El cambio 2.

puede verse inmediatamente.

Pulse el botón OK para confirmar el ajuste y salir.

3.

Pantalla Opciones del balance de blancos

Botón OK

(32)

ES 31 ES Foto múltiple (sólo modo grabación de foto)

Con la cámara en el modo Foto múltiple, podrá tomar cinco fotos contiguas.

Para activar el foto múltiple:

Cuando esté en Modo cámara, use los botones arriba/abajo para seleccionar la opción foto múltiple, 1.

luego pulse OK para cambiar al submenú foto múltiple.

Pulse los botones Arriba / Abajo para elegir On o Off.

2.

Pulse el botón OK para confirmar el ajuste y salir.

3.

Pantalla Opciones de Foto múltiple

Botón OK

Luz de fondo (sólo modo grabación de fotos)

Con la cámara ajustada al modo Luz de fondo, podrá tomar fotos cuando hay una fuente de luz detrás del sujeto.

Para activar el luz de fondo:

Cuando esté en Modo cámara, use los botones arriba/abajo para seleccionar la opción luz de fondo, 1.

luego pulse OK para cambiar al submenú luz de fondo.

Pulse los botones Arriba / Abajo para elegir On o Off.

2.

Pulse el botón OK para confirmar el ajuste y salir.

3.

Pantalla Opciones de luz de fondo

Botón OK

(33)

32 ES Imprimir fecha (sólo modo grabación de fotos)

Para activar la impresión de fecha:

Cuando esté en Modo cámara, pulse los botones arriba/abajo para seleccionar Imprimir fecha, luego 1.

pulse OK para cambiar al submenú Imprimir fecha.

Pulse los botones Arriba / Abajo para elegir On o Off.

2.

Pulse el botón OK para confirmar el ajuste y salir.

3.

Pantalla Opciones de Imprimir fecha

Botón OK

Nota

La fecha aparecerá en la imagen si se ha activado la impresión de fecha.

Modo nocturno

Use el modo nocturno para las escenas nocturnas o para las o condiciones de poca luz.

Pantalla Opciones de Modo nocturno

Botón OK

Nota

Para evitar fotos borrosas, coloque la cámara en una superficie estable o utilice un trípode.

(34)

ES 33 ES

Detección de movimiento

Para activar la detección de movimiento:

En el modo de grabación de películas/fotos, pulse el botón OK para pasar a la pantalla del menú de 1.

grabación.

Utilice los botones derecha/izquierda para ir a la opción Detect. movim.. El submenú Detect. movim.

2.

aparecerá en la pantalla.

Pulse los botones Arriba / Abajo para elegir On o Off.

3.

Pulse el botón OK para confirmar el ajuste y salir.

4.

La cámara comenzará a grabar vídeo automáticamente si detecta movimiento. Detenga la grabación 5.

si o detecta movimiento.

Pantalla

(35)

34 ES

Efecto

Los efectos pueden ser Normal, B/N(Blanco y Negro), Clásico y Negativo.

Para cambiar la configuración del efecto:

En el modo de grabación de película/foto, pulse el botón OK para cambiar a la pantalla del menú 1.

Grabar.

Pulse los botones derecha/izquierda para ir a la opción Efecto. Entonces aparecerá el submenú 2.

Efecto en la pantalla.

Pulse los botones arriba/abajo para moverse entre las cuatro configuraciones. El cambio puede 3.

verse inmediatamente.

Pulse el Botón OK para confirmar el ajuste y salir.

4.

Pantalla

(36)

ES 35 ES

Configuración

El submenú Configuración contiene opciones para configurar su cámara.

Para cambiar la configuración avanzada:

En el modo de grabación de película/foto, pulse el botón OK para cambiar a la pantalla del menú 1.

Grabar.

Pulse los botones Derecha/Izquierda para seleccionarla opción de configuración, después se abrirá 2.

el submenú Configuración en la pantalla.

Pulse los botones arriba/abajo para moverse entre las configuraciones.

3.

Pantalla Opción de configuración

Sonido (sonido de teclas)

Ajuste de la hora

Format. mem./Format. tarj.

Sistema TV

Idioma

Información

Conf. predet.

Nota

Consulte Formatear la memoria o tarjeta en la página 35.

Sonido

Active o desactive el sonido de operación con los botones arriba/abajo, luego pulse el botón OK para validar la configuración.

Pantalla Opción del sonido

Botón OK

(37)

36 ES Ajuste de la hora

Muévase por las opciones Fecha, Hora y Salir con los botones izquierda/derecha.

Ajuste la fecha y la hora con los botones arriba/abajo, luego seleccione DEFINIR para confirmar cada

cambio.

Seleccione SALIR para salir de la configuración de la hora sin guardar los cambios.

Pantalla Ajuste de la hora

Botón OK

Format. mem. (cuando no hay tarjeta SD en la cámara)

Pantalla Opciones del Format. mem.

Botón OK

Format. tarj.(cuando no hay tarjeta SD en la cámara)

Pantalla Opciones del Format. tarj.

Botón OK

Nota

Al formatear la tarjeta SD, se borrarán todos los datos que contiene. Transfiera todos los datos que desee conservar al PC antes de formatear la tarjeta.

(38)

ES 37 ES Sistema de TV

Compruebe que tiene seleccionado el estándar de TV apropiado de su área – NTSC o PAL.

La configuración incorrecta del sistema de TV puede provocar parpadeo en la imagen.

NTSC: EE.UU., Canadá, Japón, Corea del sur y Taiwán etc.

PAL: Reino Unido, Europa, China, Australia, Singapur y Hong Kong, etc.

Pantalla Opciones del sistema TV

Botón OK

Idioma

Utilice esta opción para seleccionar el idioma de la interfaz de usuario que desee.

Pantalla

(39)

38 ES Información

Act: Muestra el indicador o indicadores en la pantalla LCD.

Des: No muestra el indicador o indicadores en la pantalla LCD.

Pantalla Opciones del Información

Botón OK

Configuración predeterminada

Para restaurar la configuración predeterminada de fábrica, seleccione esta opción.

Pantalla Opciones de Conf. predet.

Botón OK

(40)

ES 39 ES

Sección 4

Modo Reproducir

Pulse el botón Grabación/Reproducción para pasar del modo Grabar al modo Reproducir.

El modo de reproducción sirve para visualizar y gestionar Película e fotos, de la memoria integrada o de una tarjeta de memoria opcional.

Operación Pantalla

Pulse el botón Grabación/Reproducción ( ) para pasar del Modo Grabación al menú principal del modo Reproducción.

Hay 2 opciones en el modo Reproducir; película

y foto.

Pulse los botones de dirección para seleccionar

la opción deseada.

Presione el botón OK para ver película o fotos.

Funciones de los botones de dirección

Los botones de dirección tienen las siguientes funciones en los modos de reproducción de película y fotos.

Botón izquierda: Película/foto anterior Botón derecha: Película/foto siguiente

Botón OK/Entre: Abrir el menú de la opción vídeo, imagen o libro electrónico.

Botón Tele : Acercar (sólo modo Foto) Botón Gran angular : Alejar (sólo modo Foto)

Función de los botones Grabación & Reproducción:

Cambia entre el modo Grabar y Reproduci.

1.

Vuelve a la página anterior.

2.

Botón del obturador de película:

Pulse el botón del obturador de película para reproducir y vuelva a pulsarlo para detenerla.

(41)

40 ES

Información del monitor LCD

Indicadores de la pantalla LCD en el modo Reproducir:

(1) 5/10 Número actual/ total de películas, fotos.

(2) Indicador de ampliación.

(3) Indica que la pantalla está en modo Reproducción

(4)

HD HD

D1 D1

VGA QVGA Alta Estándar Baja

(5) Indica si la película/foto está protegida.

(42)

ES 41 ES

Reproducir películas

Operación Pantalla

Presione el botón Botón Grab/Reprod para 1.

seleccionar el Modo de reproducción. Pulse los botones dirección para seleccionar la opción Película.

Pulse el botón OK para ir al modo de reproducción 2.

de película.

Pulse los botones derecha/izquierda para ir a la 3.

siguiente película o a la anterior.

Pulse el botón del obturador de película para 4.

iniciar la reproducción y vuelva a pulsarlo para detenerla.

Durante la reproducción de una película, 5.

mantenga pulsado el botón Derecha o Izquierda para avanzar/retroceder rápidamente. Libere el botón para detenerse.

Utilice el botón Arriba o Abajo para ajustar el 6.

volumen.

Pulse el botón OK para ir al menú de opciones de 7.

película.

Pulse los botones de dirección para seleccionar 8.

seis opciones, Eliminar, Miniaturas, Bloquear, Repetir una, Repetir todo o Salir.

(43)

42 ES Eliminar películas

Operación Pantalla

Pulse los botones de dirección para seleccionar 1.

la opción Eliminar ( ).

Pulse el botón OK para ir al menú Eliminar.

2.

Pulse los botones derecha/izquierda para 3.

seleccionar la película.

Pulse el botón Arriba para eliminar todas las 4.

películas y el botón Abajo para eliminar una sola película.

Antes de la eliminación de una película, 5.

aparecerá una pantalla de confirmación; si elige

“Sí”, se ejecutará la operación, “No” cancelará la operación.

Pulse el botón OK para salir.

6.

Nota

Si hay una tarjeta de memoria insertada, sólo podrá eliminar las películas almacenadas en la

tarjeta.

Las películas en una tarjeta de memoria protegida contra escritura no se pueden eliminar.

La función de eliminación sólo eliminará las películas no protegidas. Las películas

protegidasdeben desprotegerse antes de poder eliminarse.

(44)

ES 43 ES Reproducir películas

Operación Pantalla

Pulse los botones de dirección para seleccionar 1.

la opción Miniatura ( ).

Pulse OK para ver nueve miniaturas de 2.

películas.

Para reproducir una película, pulse los botones 3.

de dirección para seleccionar la película deseada y el botón OK para verla.

Bloquear películas

Se puede proteger una película o todas. Esta función evita que las películas se eliminen accidentalmente.

Operación Pantalla

Pulse los botones de dirección para seleccionar 1.

la opción Bloquear ( ).

Pulse el botón OK para ir al menú Bloquear.

2.

Pulse los botones derecha/izquierda para 3.

seleccionar la película.

Pulse el botón Arriba para proteger/desproteger 4.

todas las películas y Abajo para ploquear/

desproteger una película.

Antes de proteger/desproteger una película, 5.

aparecerá una pantalla de confirmación; si elige

“Sí”, se ejecutará la operación, “No” cancelará la operación.

Pulse el botón OK para salir.

6.

(45)

44 ES Repetir películas

Esta función repite automáticamente la reproducción de una película o todas las películas en orden.

Operación Pantalla

Pulse los botones de dirección para seleccionar 1.

la opción Repetir una ( ) o Repetir todo ( ).

Presione el botón OK para iniciar la repetición, 2.

vuelva a presionarlo para detenerla.

(46)

ES 45 ES

Reproducir fotos

Operación Pantalla

Presione el botón Botón Grab/Reprod para 1.

seleccionar el Modo de reproducción. Pulse los botones dirección para seleccionar la opción Foto.

Pulse el botón OK para ir al modo de reproducción 2.

de fotos.

Pulse los botones derecha/izquierda para ir a la 3.

siguiente foto o a la anterior.

Con la imagen seleccionada, utilice los botones 4.

Tele/Angular para ampliar.

Para examinar la imagen ampliada, utilice los 5.

botones de dirección para desplazarse por ella.

Presione el botón Grabar/Reproducir de nuevo para salir del modo de navegación.

Pulse el botón OK para ir al menú de opciones 6.

de foto.

Pulse los botones de dirección para seleccionar 7.

opciones, Miniatura, Eliminar, Diapositiva, Bloquear o Salir.

(47)

46 ES Eliminar fotos

Operación Pantalla

Pulse los botones de dirección para seleccionar 1.

la opción Eliminar ( ).

Pulse el botón OK para ir al menú Eliminar.

2.

Pulse los botones derecha/izquierda para 3.

seleccionar la foto.

Pulse el botón Arriba para eliminar todas las fotos 4.

y el botón Abajo para eliminar una sola foto.

Antes de la eliminación de una foto, aparecerá una 5.

pantalla de confirmación; si elige “Sí”, se ejecutará la operación, “No” cancelará la operación.

Pulse el botón OK para salir.

6.

Nota

Si hay una tarjeta de memoria insertada, sólo podrá eliminar las fotos almacenadas en la

tarjeta.

Las fotos en una tarjeta de memoria protegida contra escritura no se pueden eliminar.

La función de eliminación sólo eliminará las fotos no protegidas. Las fotos bloqueadas deben

desprotegerse antes de poder eliminarse.

(48)

ES 47 ES Funciones de miniaturas

Operación Pantalla

Pulse los botones de dirección para seleccionar 1.

la opción Miniatura ( ).

Con la opción Miniatura seleccionada, pulse OK 2.

para ver nueve fotos en miniatura.

Para ver una foto, pulse los botones de dirección 3.

para seleccionar la foto deseada.

Pulse el botón OK para ver la foto seleccionada.

4.

Bloquear fotos

Se puede proteger una foto o todas. Esta función evita que las fotos se eliminen accidentalmente.

Operación Pantalla

Use los botones de dirección para seleccionar la 1.

opción Bloquear ( ).

Pulse el botón OK para ir al menú Bloquear.

2.

Pulse los botones derecha/izquierda para 3.

seleccionar la foto.

Pulse el botón Arriba para proteger/desproteger 4.

todas las fotos y Abajo para proteger/desproteger una foto.

Antes de proteger/desproteger una foto, 5.

aparecerá una pantalla de confirmación; si elige

“Sí”, se ejecutará la operación, “No” cancelará la operación.

Pulse el botón OK para salir.

6.

(49)

48 ES Crear una presentación de diapositivas

Esta función repite automáticamente todas las fotos en orden.

Operación Pantalla

Pulse los botones de dirección para seleccionar 1.

la opción Diapositiva ( ).

Pulse el botón OK para iniciar la presentación de 2.

diapositivas; púlselo de nuevo para detenerla.

(50)

ES 49 ES

Sección 5

Ver película en el PC

Transferir fotos o vídeos a un ordenador

Puede transferir fotos o vídeos guardados en su cámara a un ordenador y enviarlos en correos electrónicos a amigos o publicarlos en sitios web.

Para hacer esto deberá:

1. Conectar el ordenador y la cámara con el cable incluido mini USB 2.0. El LED se encenderá y parpadeará

2. Cuando el LED deje de parpadear, podrá encontrar los vídeos en su ordenador, en la carpeta “Mi PC\

Disco extraíble\DCIM\200MOVIE”, y podrá encontrar las fotos en su ordenador en la carpeta “Mi PC\

Disco extraíble\DCIM\100PHOTO”

3. En esas carpetas puede leer, eliminar, mover o copiar todas las fotos y vídeos que desee.

4. Utilice el programa incluido ArcSoft para editar los vídeos o las fotos.

Ver películas en el PC

Cuando reproduzca una película por primera vez, deberá tener instalado el códec de vídeo en el PC.

Para hacer esto:

(1) Inserte el CD-ROM en la unidad de CD-ROM del ordenador. Haga clic en “ Instalar Video Codec” y siga las instrucciones en pantalla para completar la instalación.

(2) Inicie un reproductor de vídeo como Windows Media Player para ver las películas MPEG4 AVI.

Compartir películas

Puede compartir las películas grabadas con sus amigos a través de Internet o en CD. Asegúrese de que el códec de vídeo esté instalado en el PC de sus amigos. El códec de vídeo está disponible en el CD incluido.

(51)

50 ES

Sección 6 Ver fotos y películas en un TV

Conectar a un televisor de alta definición

Conecte el cable HDMI a un televisor HD TV.

1.

Cambie la fuente de entrada de vídeo de la opción TV a “HDMI”.

2.

Los pasos para ver las imágenes y películas almacenadas en un televisor son los mismos que para 3.

verlos en el monitor LCD.

Nota

La cámara no puede grabar vídeo ni tomar fotos cuando está conectada a un televisor de alta definición. La pantalla LCD no funciona cuando la cámara está conectada a un televisor de alta definición.

(52)

ES 51 ES

Conectar a un televisor sin alta definición 16:9 (Ancho) o 4:3

Conecte un extremo del cable AV al puerto de salida AV de su cámara.

1.

Conecte el otro extremo del cable a un televisor.

2.

Para visualizar las fotos y películas guardadas en un televisor, proceda exactamente de la misma 3.

forma que para visualizarlas en el monitor LCD.

Nota

El monitor LCD se apaga cuando la cámara está conectada a un televisor.

(53)

52 ES

Sección 7

Conversor de archivos de vídeo

El CD de software incluido contiene ArcSoft MediaConverter que incluye un conversor de archivos de vídeo para convertir varios formatos de vídeo en un formato compatible con su cámara. De esta forma, puede convertir varios formatos de archivos de vídeo y reproducir sus películas favoritas en la cámara.

Media Converter

Para convertir un archivo de vídeo:

Instale el ArcSoft MediaConverter. (Consulte la sección 10).

1.

Haga clic en [Inicio]

2. g [(Todos) los programas] g ArcSoft MediaConverter g MediaConverter.

La pantalla principal del MediaConver teraparecerá en su escritorio.

3.

Haga clic en “Añadir archivo” . 4.

(54)

ES 53 ES

Seleccione el archivo de vídeo que quiera convertir.

5.

(55)

54 ES

Puede obtener una vista previa de los archivos multimedia antes de convertirlos. Para obtener dicha 6.

vista previa, utilice las siguientes funciones de control.

Haga clic en

para iniciar la función de vista previa.

Haga clic en

para detener la función de vista previa.

Conviene obtener una vista previa de los archivos multimedia antes de convertirlos.

(56)

ES 55 ES

Haga clic en“Iniciar” para iniciar la conversión de los archivos.

7.

Aparecerá la ventana de informe de tareas tras completar la tarea.

8.

9. Antes de transferir el archivo convertido a su cámara, cambie el nombre al archivo convertido a 9.

“CLIPXXXX.avi”. (XXXX deben ser cuatro números, de 0001 a 9999)

Conecte su cámara al PC y transfiera el vídeo convertido a “Mi PC\Disco extraíble\DCIM\200MOVIE”

10.

en su cámara.

Tras transferir el vídeo convertido a la cámara, pulse el botón Grabar/Reproducir para disfrutar de 11.

su película favorita.

(57)

56 ES

Sección 8

Grabar el clip grabado en DVD

El CD de software incluido contiene ArcSoft MediaImpression que también ofrece la grabación de vídeos en DVD. Podrá guardar sus valiosos vídeos en DVD para compartirlos con su familia y amigos.

Para crear un DVD:

Instale ArcSoft MediaImpression (Consulte la Sección 10) 1.

Haga clic en [ Inicio ]

2. g [(Todos) los programas] g[ ArcSoft MediaImpression ] Aparecerá la pantalla principal de ArcSoft MediaImpression en el escritorio.

3.

Haga clic en [ Crear película ] . 4.

(58)

ES 57 ES

Aparecerá la pantalla de operación:

5.

• Seleccione la carpeta que contiene el archivo o archivos que desea utilizar.

• Seleccione el archivo o archivos

• Haga clic en el botón para colocar el archivo o archivos en la ventana

• Haga clic en [Grabar en disco]

1 2

3

4

1 2

3

4

Haga clic en [ Iniciar ] para comenzar la grabación del DVD.

6.

Figure

Updating...

References
