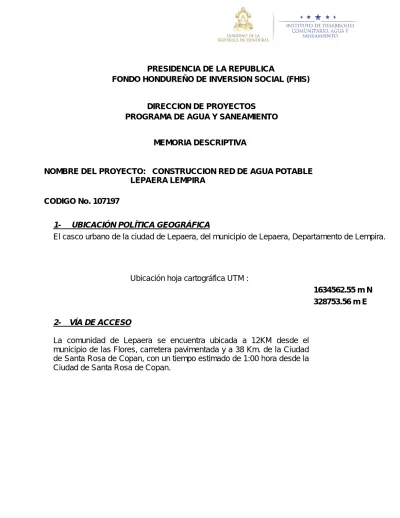

PRESIDENCIA DE LA REPUBLICA
FONDO HONDUREÑO DE INVERSION SOCIAL (FHIS)
DIRECCION DE PROYECTOS
PROGRAMA DE AGUA Y SANEAMIENTO
MEMORIA DESCRIPTIVA
NOMBRE DEL PROYECTO: CONSTRUCCION RED DE AGUA POTABLE LEPAERA LEMPIRA
CODIGO No. 107197
1- UBICACIÓN POLÍTICA GEOGRÁFICA
El casco urbano de la ciudad de Lepaera, del municipio de Lepaera, Departamento de Lempira.
Ubicación hoja cartográfica UTM :
1634562.55 m N 328753.56 m E 2- VÍA DE ACCESO
La comunidad de Lepaera se encuentra ubicada a 12KM desde el municipio de las Flores, carretera pavimentada y a 38 Km. de la Ciudad de Santa Rosa de Copan, con un tiempo estimado de 1:00 hora desde la Ciudad de Santa Rosa de Copan.
3- POBLACIÓN ACTUAL Y FUTURA
RED No. ZONA O BARRIO DE LEPAERA CANTIDAD
1 RED ALTA DEL BARRIO SAN JUAN 35
2 RED BAJA DEL BARRIO SAN JUAN 212
3 RED BARRIO DEL CENTRO 604
4 RED ALTA DEL BARRIO EL CALVARIO 127
5 RED BAJA DEL BARRIO EL CALVARIO 46
6 RED ALTA DEL BARRIO LAS DELICIAS 225
7 RED MEDIA DEL BARRIO LAS DELICIAS 80
8 RED BAJA DEL BARRIO LAS DELICIAS 6
TOTAL DE VIVIENDAS 1,335
CALCULO DE POBLACION Y CONSUMOS
CANTIDAD TOTAL DE VIVIENDAS 1335 Viviendas
CANTIDAD DE HABITANTES POR CASA 5 HAB/CASA
POBLACION ACTUAL ( Pa) = # Viv X [ 5 Hab / Casa ] 6675 Habitantes
POBLACION FUTURA ( Pf ) = Pa X (1+N*K/100) 11348 Habitantes K = Tasa de crecimiento ( 3.50 % ) 3.5
N = Período de diseño ( 20 años ) 1.7 FACTOR SE DECIDIO UTILIZAR EL METODO ARITMETICO
DEBIDO A QUE EL BARRIO EL CENTRO ESTA SATU- RADO Y LA EXPANSION ES A LA RIVERA MUNICIPAL
DOTACION POR PERSONA 40 GPPD
CONSUMO MEDIO DIARIO (cmd)
cmd = Pf x Dotación/1440 315.2222 GPM
CONSUMO MAXIMO DIARIO ( CMD ) = K1 x Cmd 472.8333 GPM K1 = 1.5
CONSUMO MAXIMO HORARIO (CMH) = K2 x Cmd 709.2500 GPM K2 = 2.25
0.531273 GPM/LOTE
AFOROS EN TANQUES EN EPOCA DE VERANO (ABRIL/2018) 492.79 GPM AFORO EN TANQUES EN EPOCA DE INVIERNO (OCT/2017) 579.75 GPM
VOLUMEN DE ALMACENAMIENTO
DE LOS TANQUES EXISTENTES 1. VOLUMEN DEL TANQUE DEL CUABANO
Perimetro
Exterior: 20.80 mts Diametro
Exterior: 6.62 mts
Diametro
Interior: 6.42 mts
Altura : 2.80 mts
Altura de
Agua : 2.60 mts
Volumen : 84.19 mts³
Volumen : 22,272.49 Galones
2. VOLUMEN DOS(2) TANQUES BARRIO SAN JUAN Perimetro
Exterior: 19.05 mts Diametro
Exterior: 6.06
mts Diametro
Interior: 5.86 mts
Altura : 3.40 mts
EL CAUDAL DE AGUA QUE PRODUCEN LAS FUENTES
SON CAPACES DE ABASTECER AL MUNICIPIO
EL TANQUE ES DE 22,000 GALONES; RESTAURAR:
REPELLOS, AFINADOS, PULIDOS, INSTALAR VALVULAS DE CONTROL, HIPOCLORADOR, CONSTRUIR CAJAS DE VALVULAS Y CERCO.
PRIMER TANQUE DONDE ENTRA LA TUBERIA DE LINEA DE CONDUCCION Y ES EL TANQUE MAS GRANDE DE LOS DOS.
Altura de
Agua : 3.20 mts
Volumen : 86.42 mts³
Volumen : 22,862.43 Galones
Perimetro
Exterior: 16.60 mts Diametro
Exterior: 5.28
mts Diametro
Interior: 5.08 mts
Altura : 2.10 mts
Altura de
Agua : 1.90 mts
Volumen : 38.57 mts³
Volumen : 10,203.70 Galones
3. VOLUMEN TANQUE GRANDE EN LA MONTAÑA Perimetro
Exterior: 56.20 mts Diametro
Exterior: 17.89 mts Diametro
Interior: 17.69 mts
Altura : 2.60 mts
Altura de
Agua : 2.40 mts
Volumen : 589.81 mts³ Volumen : 156,034.39 Galones EL TANQUE ES DE 150,000 GALONES; SE ENCUENTRA EN OPTIMO ESTADO YA QUE FUE
CONSTRUIDO RECIENTEMENTE EN EL 2016.
EL VOLUMEN DE ALMACENAMIENTO ENTRE AMBOS TAMQUES ES DE 33,000 GALONES;
RESTAURAR: REPELLOS, AFINADOS, PULIDOS, INSTALAR VALVULAS DE CONTROL, HIPO- CLORADOR, CAJAS DE VALVULAS Y CERCOS.
SEGUNDO TANQUE QUE ESTA CONECTADO AL REBOSE DEL PRIMER TANQUE Y QUE UNICAMENTE TIENE TUBERIA DE SALIDA.
4. VOLUMEN DE TRES (3) TANQUES PARALELOS Perimetro
Exterior: 30.55 mts Diametro
Exterior: 9.72 mts
Diametro
Interior: 9.52 mts
Altura : 2.05 mts
Altura de
Agua : 1.85 mts
Volumen : 131.81 mts³ Volumen : 34,870.37 Galones
5. VOLUMEN DE ALMACENAMIENTO TOTAL
Volumen : 315,984.12 Galones
6. VOLUMEN REQUERIDO EN TANQUES
Consumo Medio Diario ( cmd ) =
315.22 GPM
0.35 x 1440 x
362.71 = 158,900.00 GALONES EL TANQUE DE DISTRIBUCION SE CALCULA
CON EL 35% DEL CONSUMO MEDIO DIARIO EL VOLUMEN DE UN(1) TANQUE ES DE 35,000 GALONES Y DE LOS TRES TANQUES EN CONJUNTO ACUMULAN UN VOLUMEN DE 105,000 GALONES; SE ENCUENTRA EN OPTIMO ESTADO YA QUE FUERON
REPARADOS RECIENTEMENTE EN 2015.
EL VOLUMEN DE ALMACENAMIENTO QUE SE ACUMULA ENTRE LOS SIETE (7) TANQUES DE
ABASTECIMIENTO ES DE 315,000 GALONES
7. VOLUMEN REQUERIDO EN TANQUES POR ZONAS
ZONA CANTIDA
D POBLACION VOLUMEN DE TANQUE
CONCL U- O RED DE
CASAS FUTURA EXISTENT E
REQUERID
O SION
ALTA ALTA
(I) 35 297.5 0 4165 5000
GAL ALTA BAJA
(II) 211 1793.5 33000 25109 OK
MEDIA Y
BAJA 1089 9256.5 261000 129591 OK
( III )
POR LO TANTO CONLUIMOS QUE EL MUNICIPIO DE LEPAERA TIENE UNA MUY BUENA CAPACIDAD DE
ALMACENAMIENTO EN SUS TANQUES DE
ABASTECIMIENTO YA QUE TIENEN UN 73% ADICIONAL DE LO QUE REQUIEREN.
- EL TANQUE NUEVO QUE SE CONSTRUIRA PRESTARA SERVICIO A LA RED DE DISTRIBUCION ALTA Y SOBRE ESTE SE CONSTRUIRA LA CAMARA DISTRIBUIDORA.
- LOS DOS TANQUES EXISTENTES PRESTARAN SERVICIO A LA RED DE DISTRIBUCION BAJA.
5- RED DE DISTRIBUCIÓN
La longitud de la líneas de distribución y red es de 25 km distribuido de la siguiente forma
No ACCESORIO DIAMETRO DE TUBERIAS LONGITUD 1 RED BAJA SAN JUAN 3", 2" y 1 1/2" 3,045.50
2 RED ALTA SAN JUAN 2" y 1 1/2" 792.00
3 RED CENTRO 6", 4", 3", 2" y 1 1/2" 8,358.20 4 RED ALTA CALVARIO 3", 2" y 1 1/2" 2,057.70 5 RED BAJA CALVARIO 3", 2" y 1 1/2" 1,596.00 6 RED ALTA DELICIAS 4", 3", 2" y 1 1/2" 3,302.30 7 RED MEDIA DELICIAS 3", 2" y 1 1/2" 2,112.00
8 RED BAJA DELICIAS 1 1/2" 803.70
9 LINEA DE DISTRIBUCION 1 4" 773.60
10 LINEA DE DISTRIBUCION 2 3", 2" 541.70 11 LINEA DE DISTRIBUCION 3 4", 3" 601.40 12 LINEA DE DISTRIBUCION 4 3", 2" 637.80
6- PRESUPUESTO (FHIS):
L. 15,723,658.32
7- TIEMPO DE EJECUCIÓN
El tiempo de ejecución será de 10 meses.
