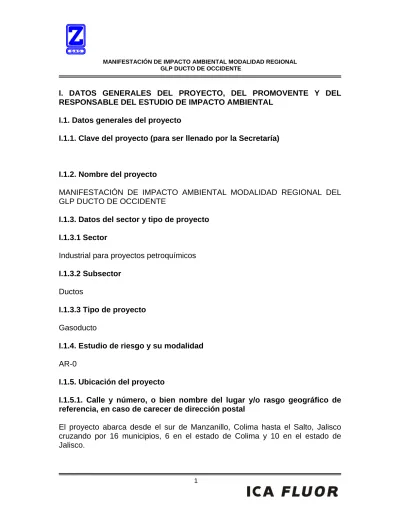

I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL

(1)

1

I.1. Datos generales del proyecto

I.1.1. Clave del proyecto (para ser llenado por la Secretaría)

I.1.2. Nombre del proyecto

MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL DEL GLP DUCTO DE OCCIDENTE

I.1.3. Datos del sector y tipo de proyecto I.1.3.1 Sector

Industrial para proyectos petroquímicos

I.1.3.2 Subsector

Ductos

I.1.3.3 Tipo de proyecto

Gasoducto

I.1.4. Estudio de riesgo y su modalidad

AR-0

I.1.5. Ubicación del proyecto

I.1.5.1. Calle y número, o bien nombre del lugar y/o rasgo geográfico de referencia, en caso de carecer de dirección postal

El proyecto abarca desde el sur de Manzanillo, Colima hasta el Salto, Jalisco cruzando por 16 municipios, 6 en el estado de Colima y 10 en el estado de Jalisco.

(2)

2

1. El Salto, Jal. 2. Tlajomulco de Zúñiga, Jal. 3. Ixtlahuacán de los Membrillos, Jal. 4. Acatlán de Juárez, Jal. 5. Zacoalco de Torres, Jal. 6. Atoyac, Jal.

7. Sayula, Jal. 8. Gómez Farías, Jal. 9. Zapotlán el Grande, Jal. 10. Tuxpan, Jal.

11. Tonila, Jal. 12. Cuauhtémoc, Col. 13. Colima, Col. 14. Ixtlahuacán, Col.

15. Tecoman, Col. 16. Armería, Col. 17. Manzanillo, Col.

I.1.5.6. Coordenadas geográficas y/o UTM, de acuerdo con los siguientes casos según corresponda:

Las coordenadas UTM, se pueden observar en el anexo No 1. Las cuales inician en el punto 0+000 con 576444.000 210280.000 y terminan en el punto 301+500 con 684671.715 y 2267877.690

I.1.6. Dimensiones del proyecto, de acuerdo con las siguientes variantes:

El proyecto cuenta con una longitud de aproximadamente 303 km y un derecho de vía variable.

I.2. Datos generales del promoverte I.2.1. Nombre o razón social

DUCTOS DE GAS LP DE OCCIDENTE, S.A. DE C.V.

I.2.2. Registro Federal de Causantes (RFC)

I.2.3. Nombre del representante legal Protección datos personales LFTAIPG

(3)

3 Gerente de proyecto de ICA Fluor.

I.2.5. RFC del representante legal

I.2.6. Clave Única de Registro de Población (CURP) del representante legal

I.2.7. Dirección del promovente para recibir u oír notificaciones

I.2.7.1. Calle y número o bien nombre del lugar y/o rasgo geográfico de referencia, en caso de carecer de dirección postal

Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG

(4)

4

I.3 Datos generales del responsable del estudio de impacto ambiental I.3.1. Nombre o razón social

TECNOS, Consultores Ambientales S.A. de C.V.

I.3.2. RFC

I.3.3. Nombre del responsable técnico de la elaboración del estudio

I.3.4. RFC del responsable técnico de la elaboración del estudio

L 6

I.3.5. CURP del responsable técnico de la elaboración del estudio

I.3.6. Cédula profesional del responsable técnico de la elaboración del estudio

I.3.7. Dirección del responsable del estudio

I.3.7.1. Calle y número o bien nombre del lugar y/o rasgo geográfico de referencia, en caso de carecer de dirección postal.

Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG

(5)

5

(6)

1

II.1.1 Naturaleza del proyecto

El proyecto consiste en un sistema de almacenamiento y transporte de gas licuado de petróleo (GLP), cuyo funcionamiento se describe de la siguiente forma:

1. Una Terminal Marítima, ubicada en Manzanillo, Colima, recibe producto de buques tanque y lo almacena. La cual ya esta autorizada y en construcción.-

2. Desde esa misma terminal, se transporta el producto de dos formas: • Por auto-tanques, mediante llenaderas, entregando 2,000 bpdc. • Por GLP-ducto, entregando hasta 45,000 bpdc.

3. El GLP-ducto llega hasta una Terminal de Recepción y Distribución en el municipio El Salto, al sureste de Guadalajara, en el Estado de Jalisco, alojado principalmente en el derecho de vía de la carretera federal Manzanillo-Guadalajara y de algunas carreteras y caminos estatales.

4. La Terminal de Recepción y Distribución recibirá el producto del GLP-ducto para entregarlo a auto-tanques a través de 10 llenaderas, a razón de 45,000 bpdc, equivalente a la capacidad máxima al suministro del ducto.

El GLP-ducto iniciará en la Terminal Marítima con la primera estación de bombeo y termina en la trampa de diablos de la Terminal de Recepción y Distribución.

El GLP-ducto de manzanillo Guadalajara, al que se refiere este estudio de impacto ambiental se construirá de acero al carbón bajo la norma, API 5L X-52, con diámetro interior de 12 pulgadas y espesor de pared de 0.375 pulgadas en la mayor parte de su longitud.

La ruta del tubo está planteada dentro del derecho de vía de carreteras entre sus extremos. La mayor parte del recorrido corresponde con la carretera federal Manzanillo-Guadalajara, que en algunos de sus tramos es de cuota. Otras partes corresponden a carreteras y caminos estatales. La distancia entre los extremos del GLP-ducto está estimada en 303 km.

El ducto transportaría normalmente 30,000 bpdc, pero tendría capacidad para transportar hasta 45,000 bpdc con la infraestructura instalada, que incluye dos estaciones de bombeo: la inicial en la Terminal Marítima y una de re-bombeo en las cercanías de la Ciudad de Colima.

En condiciones normales de operación, el sistema de bombeo requerirá 1,053 hp. El consumo de energía es el principal componente del costo de operación. En cambio, el costo de mantenimiento estará dominado por el reemplazo de válvulas que se ubicarán a lo largo del ducto.

(7)

2

En México, la Secretaria de Medio Ambiente y Recursos Naturales (SEMARNAT), antes Secretaría de Medio Ambiente Recursos Naturales y Pesca (SEMARNAP), como cabeza del sector ambiental considera en su Programa de Medio Ambiente 2000-2006 y dentro de los instrumentos para la política ambiental que la Evaluación de Impacto Ambiental (EIA) es una herramienta para generar información ambiental, y un proceso analítico para evaluar elementos más comprensivos de costo y beneficio social en cada proyecto de desarrollo. Esto permite, de acuerdo con el Programa de Medio Ambiente 2000-2006, proponer medidas técnicas para minimizar los primeros o ampliar los segundos de tal manera que el balance ambiental de un proyecto resulte lo más favorable posible. Considera igualmente que la EIA es un instrumento ideal para la regulación ambiental de proyectos y actividades caracterizadas por su bajo número y alta singularidad, magnitud considerable y gran especificidad regional, sectorial o tecnológica.

La modalidad de transportación de hidrocarburos a través de tuberías presenta ventajas, tales como: reducción del peligro de accidentes y derrames se reduce cuando se usa este tipo de infraestructura, y la distribución de productos se agiliza. El proyecto GLP Ducto de Occidente significa un incremento en el uso de tuberías subterráneas ya en marcha en el norte de México el cual implica mayores posibilidades de protección al ambiente natural y socioeconómico.

OBJETIVO

El objetivo del proyecto denominado GLP Ducto de Occidente consiste en diseñar, construir, operar y mantener un nuevo sistema de transporte de Gas LP. Este ducto tendrá una longitud de aproximadamente 303 km ubicándose en los Estados de Colima y Jalisco. El ducto tendrá un diámetro interior de 30.48 cm (12 pulgadas), el cual permitirá el transporte de Gas LP desde la Terminal de almacenamiento y distribución de Gas LP en Manzanillo, Colima hasta llegar a la Instalación de Entrega en El Salto, Jalisco.

La instalación de entrega en El Salto tiene la función de recibir el Gas LP, almacenarlo y distribuirlo por medio de Auto Tanques, a los alrededores y región cercana. La construcción del GLP ducto permitirá disponer de Gas LP evitando su transporte vía carretera que representa un mayor nivel de riesgo ambiental, además de resultar más costoso.

(8)

3

Terminal Marítima, el GLP-ducto con sus dos estaciones de bombeo y la Terminal de Recepción y Distribución.

Sin embargo, la inversión de la Terminal Marítima en Manzanillo se esta actualmente ejecutando. Previamente se obtuvieron los permisos correspondientes para iniciar su construcción desde mediados del 2004, mediante la autorización SGPA/DGIRA.DEI.-1443.04.

Por lo que respecta al GLP-ducto, sus estaciones de bombeo y la Terminal de Recepción y Distribución en el área de Guadalajara, la inversión esta estimada en 235 MM de dólares.

II.2. Características particulares del proyecto II.2.1. Descripción de las obras y actividades Obras

El proyecto GLP ducto de Occidente se constituye de las siguientes obras:

• Estación de bombeo, medición, trampas de diablos, interconexiones y equipos asociados;

• Ducto, incluyendo 34 (treinta y cuatro) válvulas de seccionamiento y equipos asociados;

• Planta de Entrega almacenamiento y equipos asociados;

• Sistemas de control, protección catódica, comunicación y SCADA.

Además, por lo que atañe a las obras que se realizarán durante las fases de preparación del sitio y construcción, se señala las siguientes obras provisionales:

Campamentos

La preparación del sitio y construcción del sistema de transporte se llevará a cabo mediante 4 (cuatro) frentes de trabajo. Debido a la cantidad y cercanía de múltiples poblaciones a lo largo del trazado del GLP ducto, se tiene previsto que las ciudades cercanas proveerán alojamiento e infraestructura a los directivos, empleados y trabajadores, por lo tanto no será necesario instalar campamentos.

(9)

4

Manzanillo, en la ciudad de Colima, en Atentique y El Salto Jalisco. Sin embargo, pueden existir otras oficinas pequeñas de trabajo en poblaciones distintas a las 4 principales mencionadas.

Las oficinas principales de construcción (4) contarán con talleres para el mantenimiento menor de los vehículos, así como de la maquinaria y equipo empleado en el proyecto, se contara con todo lo necesario para el manejo de residuos y aguas de servicio

Bodegas

Se utilizarán traileres de apoyo móviles a lo largo de la obra.

Patios de tubería y maquinaria.

Durante la preparación del sitio y construcción del proyecto, se habilitarán áreas cercanas al trazo del GLP ducto para almacenar la tubería y maquinaria y se procurará que sean terrenos desocupados, los cuales se solicitarán en renta a los propietarios

Para el caso especifico de la tubería, los lugares que se han considerado para el almacén temporal de tubos y de maniobras de descarga del ferrocarril y carga a camiones, dentro del servicio de transporte ferroviario son:

1. Tlajomulco, Jal., km I-287 2. Santa Ana, Jal., km I-327 3. Zacoalco, Jal., km I- 349

4. Atoyac, Jal. km I-376. (Espacio solo para medio almacén). 5. Sayula, Jal., km I-395

6. Tuxpan, Jal., km I-451

7. Tecoman, Jal., km I- 546. (Espacio solo para medio almacén).

El kilometraje indicado en las estaciones mencionadas, corresponden a la de la vía de ferrocarril.

Caminos de acceso temporales.

Durante la elaboración del estudio se considera que no se construirán caminos de acceso temporales ya que para la etapa de preparación del sitio y construcción del

(10)

5

A continuación se describen las obras y actividades de apoyo para el proyecto del GLP Ducto de Occidente.

Letrinas

Se utilizarán servicios de sanitarios móviles, teniendo 1 sanitario por cada 10 personas, con servicio de limpieza permanente.

Mantenimiento de la maquinaria pesada.

Durante la etapa de preparación del sitio y construcción del proyecto se utilizarán vehículos equipados para dar mantenimiento a la maquinaria pesada dentro del derecho de vía.

Esas actividades se llevarán a cabo bajo estrictas medidas de seguridad para el cuidado del medio ambiente.

II.2.3. Ubicación del proyecto

El proyecto Gasoducto, El Salto-Manzanillo se ubica entre los estados de Colima y Jalisco y cruza los siguientes municipios:

1. El Salto, Jal. 2. Tlajomulco de Zúñiga, Jal.

3. Ixtlahuacán de los Membrillos, Jal. 4. Acatlán de Juárez, Jal. 5. Zacoalco de Torres, Jal. 6. Atoyac, Jal.

7. Sayula, Jal. 8. Gómez Farías, Jal. 9. Zapotlán el Grande, Jal. 10. Tuxpan, Jal.

11. Tonila, Jal. 12. Cuauhtémoc, Col. 13. Colima, Col. 14. Ixtlahuacán, Col. 15. Tecoman, Col. 16. Armería, Col. 17. Manzanillo, Col.

(11)

6

El sistema de transporte GLP-ducto Occidente, recorre de la Terminal Marítima en Manzanillo, Colima, en las coordenadas UTM (576,426, 2,102,146), hasta la Terminal de Amortiguamiento, en la localidad San José del Castillo, Jalisco, en las coordenadas UTM (684,871, 2,268,238), como se muestra en el Plano General de Ruta y que se reproduce a menor escala en la figura siguiente.

(12)

7

Ruteo del gasoducto.

Además en los larguillos que se presentan en el anexo 2 se observan los detalles.

II.2.3.1. Superficie total requerida

En la siguiente Tabla se muestran las interferencias que tendrá el trazado del GLP, sus coordenadas UTM y su cadenamiento en metros.

Tabla 1. Superficie requerida.

Cadenamiento Descripción corta Este Norte

0 Inicio 576,431 2,102,166

465 Lindero 576,842 2,101,949

Estación de Válvulas de Seccionamiento (1) 1,774 Inicio cruce HDD

1,874 Cuerpo de Agua 578,123 2,101,379 1,967 Cuerpo de Agua 578,207 2,101,339

(13)

8 2,908 Camino No-pavimentado 579,020 2,100,868 3,596 Inicio cruce HDD 579,640 2,100,570 3,677 Línea de Comunicación 579,711 2,100,545 3,695 Carretera pavimentada 579,721 2,100,560 3,711 Acueducto 579,729 2,100,573 3,796 Fin de cruce HDD 579,803 2,100,542 3,814 Camino No-pavimentado 579,819 2,100,534 5,057 Camino No-pavimentado 581,011 2,100,238 15,381 Camino No-pavimentado 590,563 2,096,344 19,204 Acueducto 594,020 2,094,720 19,210 Camino No-pavimentado 594,025 2,094,717 Estación de Válvulas de Seccionamiento (3)

22,561 ESTACION DE PEAJE 596,932 2,093,192 23,065 Inicio cruce HDD 597,360 2,092,925 23,102 Camino No-pavimentado 597,393 2,092,911 23,134 Acueducto 597,425 2,092,908 23,166 Vía Férrea 597,457 2,092,905 23,238 Línea de Comunicación 597,528 2,092,898 23,256 Camino No-pavimentado 597,546 2,092,896 23,266 Fin de cruce HDD 597,556 2,092,895 24,000 Salina 598,269 2,093,063 24,081 Camino No-pavimentado 598,347 2,093,085 24,106 Camino No-pavimentado 598,371 2,093,092 24,184 Camino No-pavimentado 598,446 2,093,113 24,197 Salina 598,458 2,093,113 24,406 Cuerpo de Agua 598,611 2,093,006 Estación de Válvulas de Seccionamiento (4)

24,462 Cuerpo de Agua 598,612 2,092,950

24,486 Salina 598,613 2,092,926

24,617 Camino No-pavimentado 598,708 2,092,841 Estación de Válvulas de Seccionamiento (5)

27,793 Cuerpo de Agua 601,330 2,091,580 27,880 Cuerpo de Agua 601,411 2,091,610

28,725 Lindero 602,203 2,091,905

29,429 Lindero 602,817 2,092,219

Estación de Válvulas de Seccionamiento (6)

(14)

9 29,884 Línea(s) de Transmisión/Distribución 603,241 2,092,298 30,468 Lindero 603,790 2,092,498 30,893 Línea(s) de Transmisión/Distribución 604,187 2,092,648 33,674 Inicio cruce HDD 606,789 2,093,600 33,674 PSV/ Carretera pavimentada 606,789 2,093,600 33,743 Vía Férrea 606,854 2,093,577 33,783 Línea(s) de Transmisión/Distribución 606,891 2,093,563 33,783 Línea de Comunicación 606,891 2,093,563 33,843 Fin de cruce HDD 606,948 2,093,543 34,712 Camino No-pavimentado 607,660 2,093,055 34,749 Línea(s) de Transmisión/Distribución 607,695 2,093,042 35,079 Lindero 608,019 2,093,050 36,179 Línea de Comunicación 609,060 2,093,220 36,211 PIV / Carretera pavimentada 609,092 2,093,222 36,242 Línea(s) de Transmisión/Distribución 609,123 2,093,224 36,304 Línea(s) de Transmisión/Distribución 609,176 2,093,242

36,377 Lindero 609,211 2,093,306

36,806 Lindero 609,601 2,093,449

38,346 Camino No-pavimentado 611,084 2,093,863 38,483 Zona Arenosa 611,216 2,093,901 38,582 Corriente de Agua 611,311 2,093,929 38,638 Zona Arenosa 611,365 2,093,944 39,117 Línea(s) de Transmisión/Distribución 611,798 2,094,134 39,328 Camino No-pavimentado 611,930 2,094,298 39,483 Línea(s) de Transmisión/Distribución 612,027 2,094,419 39,814 Línea(s) de Transmisión/Distribución 612,283 2,094,590 39,872 PSV / Carretera 612,332 2,094,621 39,919 Línea(s) de Transmisión/Distribución 612,354 2,094,661 39,975 Línea(s) de Transmisión/Distribución 612,378 2,094,712 40,023 Línea(s) de Transmisión/Distribución 612,399 2,094,755 40,355 Camino No-pavimentado 612,717 2,094,831 40,911 Lindero 613,261 2,094,945 41,271 Lindero 613,614 2,095,019 41,548 Gasolinera 613,885 2,095,076 41,748 Camino No-pavimentado 614,085 2,095,065 42,161 Lindero 614,497 2,095,042

(15)

10 43,330 Línea(s) de Transmisión/Distribución 615,654 2,094,951 43,399 Línea(s) de Transmisión/Distribución 615,709 2,094,908 43,500 Camino No-pavimentado 615,800 2,094,872 43,535 Línea(s) de Transmisión/Distribución 615,835 2,094,864 43,576 Línea(s) de Transmisión/Distribución 615,875 2,094,855 43,616 Lindero 615,913 2,094,846 43,703 Línea(s) de Transmisión/Distribución 615,998 2,094,827 43,790 Línea(s) de Transmisión/Distribución 616,083 2,094,808 43,938 PSV/ Carretera pavimentada 616,225 2,094,808 43,957 Línea de Comunicación 616,243 2,094,815 44,189 Camino No-pavimentado 616,422 2,094,950 44,362 Lindero 616,530 2,095,085 44,814 Línea(s) de Transmisión/Distribución 616,804 2,095,441 45,021 Lindero 616,815 2,095,648

Metros Descripción corta Este Norte

45,586 Línea(s) de Transmisión/Distribución 617,203 2,096,039 45,768 Camino No-pavimentado 617,339 2,096,160 46,137 Línea(s) de Transmisión/Distribución 617,616 2,096,404 46,209 Lindero 617,670 2,096,451 46,420 Línea(s) de Transmisión/Distribución 617,828 2,096,591 46,683 Línea(s) de Transmisión/Distribución 618,025 2,096,765 46,730 Camino No-pavimentado 618,060 2,096,796 46,737 Canal 618,065 2,096,801

47,834 Camino No-pavimentado 618,887 2,097,528 47,993 Canal 619,006 2,097,633 48,480 Canal 619,371 2,097,956 48,995 Lindero 619,757 2,098,296 49,628 Línea(s) de Transmisión/Distribución 620,233 2,098,713 49,721 Camino No-pavimentado 620,304 2,098,773 50,412 Camino No-pavimentado 620,822 2,099,231 50,877 Lindero 621,167 2,099,543 51,221 Camino No-pavimentado 621,428 2,099,767 51,598 Puente /Corriente de Agua 621,713 2,100,013 51,964 Camino No-pavimentado 621,958 2,100,285

52,127 Lindero 622,042 2,100,423

(16)

11

53,392 Acueducto 622,570 2,101,572

53,807 Línea(s) de Transmisión/Distribución 622,740 2,101,951 Estación de Válvulas de Seccionamiento (9)

54,201 PIV / Camino 622,901 2,102,310 54,668 Línea(s) de Transmisión/Distribución 623,109 2,102,727 55,360 Corriente de Agua 623,576 2,103,178 55,469 Lindero 623,682 2,103,204 55,528 Lindero 623,734 2,103,231 55,666 Lindero 623,849 2,103,307 55,684 Lindero 623,864 2,103,317 55,859 Línea(s) de Transmisión/Distribución 624,011 2,103,413 55,990 Línea(s) de Transmisión/Distribución 624,124 2,103,477

56,003 Corriente de Agua 624,136 2,103,483 56,499 Corriente de Agua 624,598 2,103,657 56,626 Línea(s) de Transmisión/Distribución 624,721 2,103,690 56,717 Corriente de Agua 624,808 2,103,714 57,899 Corriente de Agua 625,897 2,103,918 58,059 Corriente de Agua 626,052 2,103,938 58,232 Corriente de Agua 626,225 2,103,941 58,321 Corriente de Agua 626,313 2,103,945 58,772 Línea de Comunicación 626,730 2,104,107 58,796 Línea de Comunicación 626,738 2,104,129 58,809 Carretera pavimentada 626,743 2,104,141 58,821 Carretera pavimentada 626,748 2,104,152 59,032 Corriente de Agua 626,920 2,104,241 59,125 Línea(s) de Transmisión/Distribución 627,010 2,104,264 60,738 Corriente de Agua 627,591 2,105,551 61,693 Corriente de Agua 627,612 2,106,488 62,546 Corriente de Agua 627,826 2,107,291 63,426 Corriente de Agua 628,003 2,108,144 66,050 Corriente de Agua 629,022 2,110,223 66,395 Camino No-pavimentado 628,898 2,110,540 66,522 Inicio cruce HDD 628,836 2,110,651 66,539 Línea(s) de Transmisión/Distribución 628,828 2,110,666 66,574 Corriente de Agua 628,811 2,110,697 66,622 Carretera pavimentada 628,788 2,110,739

(17)

12

68,289 Corriente de Agua 628,621 2,112,338 68,560 Línea(s) de Transmisión/Distribución 628,668 2,112,603 68,884 PSV / Camino 628,736 2,112,919 69,501 Línea(s) de Transmisión/Distribución 628,754 2,113,536

70,172 Camino No-pavimentado 628,774 2,114,206 70,381 Camino No-pavimentado 628,783 2,114,415 70,406 Canal 628,784 2,114,440 71,502 Línea(s) de Transmisión/Distribución 628,906 2,115,525 71,714 Corriente de Agua 628,950 2,115,732 71,799 Camino No-pavimentado 628,967 2,115,816 71,920 Carretera Terracería 628,994 2,115,933

72,438 Línea(s) de Transmisión/Distribución 629,112 2,116,438 72,536 Carretera Terracería 629,132 2,116,533 73,459 Canal 629,332 2,117,435 74,396 Carretera Terracería 629,533 2,118,350 74,467 Canal 629,549 2,118,419 74,762 Camino No-pavimentado 629,613 2,118,707 75,483 Camino No-pavimentado 629,946 2,119,335 76,418 Camino No-pavimentado 630,447 2,120,124 76,641 Camino No-pavimentado 630,551 2,120,321 76,866 Lindero 630,634 2,120,530 77,313 Camino No-pavimentado 630,797 2,120,946 78,383 Camino No-pavimentado 631,189 2,121,942 78,416 Línea(s) de Transmisión/Distribución 631,201 2,121,972 78,574 Línea(s) de Transmisión/Distribución 631,266 2,122,116 79,117 Camino No-pavimentado 631,494 2,122,609 79,265 Puente /Canal 631,552 2,122,745 79,519 Camino No-pavimentado 631,653 2,122,979 79,528 Canal 631,656 2,122,987 79,835 Camino No-pavimentado 631,777 2,123,269 80,558 Camino No-pavimentado 632,063 2,123,933 80,816 Camino No-pavimentado 632,164 2,124,171

81,616 Carretera pavimentada 632,514 2,124,887 82,494 Inicio cruce HDD 633,256 2,125,094

(18)

13 82,656 Línea de Comunicación 633,399 2,125,040 82,705 Canal 633,437 2,125,009 82,713 Fin de cruce HDD 633,443 2,125,004 82,890 PSV /Carretera Terracería 633,580 2,124,893 82,968 Línea(s) de Transmisión/Distribución 633,641 2,124,843 83,539 Camino No-pavimentado 634,118 2,124,660 83,667 Camino No-pavimentado 634,240 2,124,698 83,727 Canal 634,297 2,124,716 83,777 Carretera Terracería 634,345 2,124,731 83,783 Canal 634,351 2,124,733 83,817 Línea de Comunicación 634,383 2,124,743 83,843 PSV - Carretera pavimentada 634,408 2,124,751 83,950 Línea(s) de Transmisión/Distribución 634,510 2,124,783 84,463 Carretera Terracería 635,000 2,124,936 84,481 Canal 635,017 2,124,941 85,339 Camino No-pavimentado 635,260 2,125,700

86,383 Inicio cruce HDD 635,848 2,126,561 86,433 Línea de Comunicación 635,872 2,126,604 86,469 Vía Férrea 635,890 2,126,636 86,533 Fin de cruce HDD 635,921 2,126,692 86,728 Línea(s) de Transmisión/Distribución 636,017 2,126,862 86,810 Calle 636,057 2,126,933 86,844 Calle 636,073 2,126,963 87,113 Calle 636,205 2,127,198 87,146 Línea(s) de Transmisión/Distribución 636,221 2,127,226 87,202 Calle 636,248 2,127,275 87,418 Calle 636,354 2,127,463 87,430 Calle 636,360 2,127,474 87,637 Calle 636,463 2,127,654 87,739 Calle 636,514 2,127,742 88,105 Calle 636,697 2,128,059 88,232 Calle 636,761 2,128,169 88,360 Línea(s) de Transmisión/Distribución 636,826 2,128,279 88,648 Calle 636,973 2,128,527 88,757 Calle 637,028 2,128,620 88,867 Calle 637,084 2,128,715

(19)

14

89,807 Inicio cruce HDD 637,346 2,129,605 89,852 Línea de Comunicación 637,352 2,129,650 89,853 Línea(s) de Transmisión/Distribución 637,352 2,129,651 89,907 PIV / Carretera pavimentada 637,358 2,129,704 89,909 Línea(s) de Transmisión/Distribución 637,358 2,129,706 90,007 Fin de cruce HDD 637,421 2,129,773 90,384 Línea(s) de Transmisión/Distribución 637,726 2,129,995 90,407 Acueducto 637,744 2,130,008 90,800 Camino No-pavimentado 638,061 2,130,241 91,801 Lindero 638,804 2,130,889

92,079 Puente / Camino No-pavimentado 639,045 2,131,027

92,346 Lindero 639,278 2,131,158

94,129 Corriente de Agua 640,325 2,132,443 94,467 PSV / Camino No-pavimentado 640,581 2,132,664 94,598 Corriente de Agua 640,681 2,132,748 94,997 Corriente de Agua 640,990 2,133,001 95,620 PIV / Carretera pavimentada 641,444 2,133,424 95,717 Carretera pavimentada 641,519 2,133,486 95,831 Línea de Comunicación 641,606 2,133,559 95,836 Acueducto 641,610 2,133,563 95,919 Corriente de Agua 641,674 2,133,616 96,010 Carretera pavimentada 641,743 2,133,674 96,075 Línea(s) de Transmisión/Distribución 641,793 2,133,716 96,951 Puente / Corriente de Agua 642,473 2,134,234

Bombeo # 2 97,552 Camino No-pavimentado 643,027 2,134,434 97,967 Corriente de Agua 643,399 2,134,619 98,672 Lindero 644,054 2,134,876 99,297 Corriente de Agua 644,653 2,135,054 99,492 Línea(s) de Transmisión/Distribución 644,839 2,135,110 99,553 Corriente de Agua 644,898 2,135,128 99,980 Corriente de Agua 645,305 2,135,255 100,387 Corriente de Agua 645,692 2,135,382 100,734 Corriente de Agua 646,003 2,135,534 101,039 Corriente de Agua 646,250 2,135,703 101,629 Línea(s) de Transmisión/Distribución 646,605 2,136,153

(20)

15

102,117 Corriente de Agua 647,072 2,136,141 102,633 Corriente de Agua 647,515 2,136,404 103,038 Río / Corriente de Agua 647,788 2,136,665

104,639 Lindero 648,416 2,138,039

105,064 Corriente de Agua 648,770 2,138,274 105,993 Corriente de Agua 649,546 2,138,785

106,582 Corriente de Agua 650,035 2,139,113 106,842 Corriente de Agua 650,244 2,139,267 107,561 Línea(s) de Transmisión/Distribución (f/u) 650,479 2,139,936 107,711 Corriente de Agua 650,507 2,140,084

108,120 Lindero 650,585 2,140,485

108,614 PIV / Carretera pavimentada 650,531 2,140,952 108,651 Línea(s) de Transmisión/Distribución 650,537 2,140,989 109,148 Corriente de Agua 650,763 2,141,392

109,334 Acueducto 650,798 2,141,575

109,394 Acueducto 650,800 2,141,635

109,598 PIV / Camino No-pavimentado 650,806 2,141,838

109,808 Acueducto 650,918 2,142,011 110,015 Corriente de Agua 650,995 2,142,202 110,177 Lindero 651,050 2,142,355 110,360 Corriente de Agua 651,112 2,142,527 110,493 Lindero 651,155 2,142,653 110,611 Corriente de Agua 651,194 2,142,764 111,047 Corriente de Agua 651,336 2,143,176 111,129 PIV / Camino No-pavimentado 651,363 2,143,254 111,411 Puente / Corriente de Agua 651,421 2,143,528 111,733 Corriente de Agua 651,636 2,143,759 112,073 Corriente de Agua 651,824 2,144,042 112,428 Corriente de Agua 652,007 2,144,347 112,822 Corriente de Agua 652,211 2,144,684

113,230 PIV / CAMINO 652,425 2,145,031

113,569 Puente / Corriente de Agua 652,609 2,145,316 114,192 Corriente de Agua 653,131 2,145,622 114,470 Corriente de Agua 653,323 2,145,807 114,656 Línea de Comunicación 653,381 2,145,977 114,691 Carretera pavimentada 653,409 2,145,998

(21)

16 114,904 Corriente de Agua 653,591 2,146,066 115,312 Corriente de Agua 653,937 2,146,203 115,707 PSV / Lindero 654,247 2,146,447 115,848 Corriente de Agua 654,351 2,146,543 115,930 Corriente de Agua 654,410 2,146,599 116,019 Lindero 654,473 2,146,662 116,774 Camino No-pavimentado 654,987 2,147,214 117,128 Río /Corriente de Agua 655,152 2,147,523 117,396 Corriente de Agua 655,350 2,147,684 117,799 Corriente de Agua 655,603 2,147,995 118,254 Corriente de Agua 655,923 2,148,318 118,483 Corriente de Agua 656,115 2,148,442 118,662 Corriente de Agua 656,288 2,148,479 118,784 Corriente de Agua 656,409 2,148,496 119,158 Lindero 656,779 2,148,551 119,383 Corriente de Agua 656,983 2,148,627 119,503 Camino No-pavimentado 657,070 2,148,708 119,840 Corriente de Agua 657,390 2,148,750

120,298 Corriente de Agua 657,695 2,149,068 120,762 Corriente de Agua 657,786 2,149,516 120,842 Carretera pavimentada 657,838 2,149,576 120,867 Línea de Comunicación 657,854 2,149,596 121,010 Línea de Comunicación 657,963 2,149,688 121,057 Carretera pavimentada 657,999 2,149,718 121,167 Corriente de Agua 658,083 2,149,790 121,189 Línea(s) de Transmisión/Distribución 658,100 2,149,804 121,809 Camino No-pavimentado 658,552 2,150,227 122,101 Carretera pavimentada 658,739 2,150,436 122,150 Línea de Comunicación 658,748 2,150,484 122,206 Lindero 658,758 2,150,539 122,301 Línea(s) de Transmisión/Distribución 658,775 2,150,633 122,368 Corriente de Agua 658,787 2,150,699 122,609 Lindero 658,829 2,150,936 122,948 Corriente de Agua 658,899 2,151,257

(22)

17

123,679 Línea de Comunicación 659,556 2,151,053 123,798 Corriente de Agua 659,675 2,151,068 123,892 Corriente de Agua 659,768 2,151,079

124,484 Línea(s) de Transmisión/Distribución 660,069 2,151,461 124,545 Línea de Comunicación 660,072 2,151,521 124,567 Carretera pavimentada 660,069 2,151,543 126,116 Camino No-pavimentado 660,016 2,153,071 126,214 Camino No-pavimentado 659,963 2,153,154 127,596 Lindero 659,409 2,154,412 128,120 Camino No-pavimentado 659,181 2,154,884 128,365 Camino No-pavimentado 659,069 2,155,101 129,116 Línea(s) de Transmisión/Distribución 658,675 2,155,739 129,237 Línea(s) de Transmisión/Distribución 658,602 2,155,835 129,253 Corriente de Agua 658,590 2,155,846 129,387 Lindero 658,496 2,155,942 129,455 Corriente de Agua 658,449 2,155,990 129,597 Camino No-pavimentado 658,331 2,156,064 130,316 Corriente de Agua 657,978 2,156,544 131,298 Vegetación Densa 657,451 2,157,339 131,581 Vegetación Densa 657,314 2,157,583 131,959 Corriente de Agua 657,103 2,157,884 132,184 Vegetación Densa 656,922 2,158,018 132,745 Vegetación Densa 656,459 2,158,333 133,091 Vegetación Densa 656,135 2,158,451 133,439 Camino No-pavimentado 655,837 2,158,609 133,711 Camino No-pavimentado 655,711 2,158,812 133,908 Corriente de Agua 655,809 2,158,983 134,031 Camino No-pavimentado 655,867 2,159,091 134,188 Camino No-pavimentado 655,912 2,159,241 134,541 Corriente de Agua 656,046 2,159,564 134,612 Camino No-pavimentado 656,086 2,159,622 134,922 Camino No-pavimentado 656,265 2,159,876 134,932 Corriente de Agua 656,271 2,159,884 134,934 Carretera Terracería 656,272 2,159,885 135,024 Vegetación Densa 656,299 2,159,970 135,057 Carretera Terracería 656,307 2,160,002

(23)

18 135,236 Vegetación Densa 656,353 2,160,175 135,455 Carretera Terracería 656,522 2,160,246 135,461 Carretera Terracería 656,528 2,160,246 135,599 Carretera Terracería 656,664 2,160,242 135,739 Corriente de Agua 656,789 2,160,180 135,746 Carretera Terracería 656,796 2,160,177 135,864 Carretera Terracería 656,901 2,160,125 136,347 Acueducto 657,354 2,159,959 136,470 Corriente de Agua 657,476 2,159,946 136,571 Carretera Terracería 657,577 2,159,936 136,699 Carretera Terracería 657,704 2,159,924 136,964 Carretera Terracería 657,960 2,159,958 137,106 Carretera Terracería 658,094 2,160,006 137,972 Acueducto 658,932 2,160,219 139,704 Corriente de Agua 660,656 2,160,266 140,505 Línea(s) de Transmisión/Distribución 661,421 2,160,035 140,554 Línea(s) de Transmisión/Distribución 661,468 2,160,021 140,980 Línea(s) de Transmisión/Distribución 661,877 2,159,905

141,104 Carretera Terracería 662,000 2,159,891 141,190 Lindero 662,086 2,159,882 143,130 Línea(s) de Transmisión/Distribución 663,996 2,160,107 143,662 Carretera pavimentada 664,467 2,160,348 143,754 Corriente de Agua 664,559 2,160,351 144,091 Canal 664,891 2,160,372 144,095 Carretera pavimentada 664,894 2,160,375

144,276 Corriente de Agua 665,029 2,160,495 145,738 Lindero 664,830 2,161,754 146,074 Lindero 664,614 2,162,011 146,785 Lindero 664,158 2,162,556 147,130 Lindero 663,936 2,162,821 147,550 Camino No-pavimentado 663,700 2,163,165 147,699 Carretera Terracería 663,639 2,163,300 148,294 Línea(s) de Transmisión/Distribución 663,441 2,163,861 148,372 Lindero 663,415 2,163,935 148,573 Corriente de Agua 663,349 2,164,125

(24)

19 149,417 Lindero 663,063 2,164,919 149,422 Corriente de Agua 663,062 2,164,924 149,649 Camino No-pavimentado 662,987 2,165,138 149,701 Lindero 662,969 2,165,187 150,033 Lindero 662,860 2,165,500 150,154 Corriente de Agua 662,819 2,165,614 150,724 Corriente de Agua 662,623 2,166,150 150,937 Lindero 662,550 2,166,350 151,148 Corriente de Agua 662,480 2,166,549 151,610 Lindero 662,327 2,166,985 151,784 Corriente de Agua 662,269 2,167,149 152,113 Corriente de Agua 662,160 2,167,459 152,499 Corriente de Agua 662,033 2,167,824 153,118 Corriente de Agua 661,829 2,168,408 153,544 Corriente de Agua 661,692 2,168,811 153,695 Corriente de Agua 661,644 2,168,955 154,094 Camino No-pavimentado 661,516 2,169,333 154,284 Corriente de Agua 661,455 2,169,512 154,489 Corriente de Agua 661,389 2,169,706 154,503 Lindero 661,384 2,169,720 154,786 Corriente de Agua 661,285 2,169,985 154,984 Lindero 661,216 2,170,170 155,239 Lindero 661,113 2,170,400 155,360 Corriente de Agua 661,044 2,170,492 155,933 Camino No-pavimentado 660,913 2,171,032 156,032 Corriente de Agua 660,882 2,171,126 157,205 Corriente de Agua 660,462 2,172,219 157,277 Línea(s) de Transmisión/Distribución 660,430 2,172,284 157,374 Línea(s) de Transmisión/Distribución 660,387 2,172,371 157,441 Corriente de Agua 660,358 2,172,431 157,527 Lindero 660,320 2,172,508 158,054 Lindero 660,062 2,172,964 158,566 Camino No-pavimentado 659,732 2,173,355 158,768 Lindero 659,627 2,173,528 158,823 Lindero 659,598 2,173,575

(25)

20 160,554 Línea(s) de Transmisión/Distribución 658,919 2,175,120 160,893 Inicio cruce HDD 658,895 2,175,458 160,993 carretera 658,871 2,175,555 161,024 Línea de Comunicación 658,864 2,175,585 161,024 Línea(s) de Transmisión/Distribución 658,864 2,175,585 161,093 Fin de cruce HDD 658,848 2,175,652 161,123 Instalación Diversa 658,841 2,175,681 161,150 Canal 658,834 2,175,708 161,564 Lindero 658,714 2,176,103 161,812 Lindero 658,610 2,176,328 162,062 Lindero 658,506 2,176,555 162,681 Corriente de Agua 658,209 2,177,095 163,042 Lindero 658,113 2,177,436 163,144 Camino No-pavimentado 658,070 2,177,528 163,196 Corriente de Agua 658,049 2,177,576 163,499 Lindero 657,922 2,177,851 164,312 Lindero 657,584 2,178,590 164,475 Lindero 657,517 2,178,739 164,743 Lindero 657,363 2,178,947 164,863 Lindero 657,282 2,179,028 164,889 Camino No-pavimentado 657,277 2,179,054 165,476 Camino No-pavimentado 657,193 2,179,629 165,519 Canal 657,177 2,179,669 165,779 Canal 657,085 2,179,912 165,793 Camino No-pavimentado 657,080 2,179,925 166,141 Línea(s) de Transmisión/Distribución 656,960 2,180,251 166,216 Línea(s) de Transmisión/Distribución 656,934 2,180,322 166,482 Línea(s) de Transmisión/Distribución 656,834 2,180,568 166,557 Camino No-pavimentado 656,805 2,180,637 166,800 PIV / Carretera 656,679 2,180,836 167,227 Camino No-pavimentado 656,571 2,181,183 167,429 Corriente de Agua 656,493 2,181,370 167,618 Lindero 656,420 2,181,544 168,351 Lindero 656,143 2,182,223 168,699 Corriente de Agua 656,014 2,182,546 168,723 Canal 656,006 2,182,568 168,944 Camino No-pavimentado 655,929 2,182,775

(26)

21

170,310 Línea(s) de Transmisión/Distribución 655,423 2,184,044 170,630 Camino No-pavimentado 655,307 2,184,342

171,173 Lindero 655,122 2,184,852

171,799 Camino No-pavimentado 655,050 2,185,470

172,106 Lindero 655,115 2,185,769 172,740 Lindero 655,329 2,186,366 173,146 Corriente de Agua 655,474 2,186,745 173,513 Camino No-pavimentado 655,605 2,187,088 174,606 Corriente de Agua 656,068 2,188,076 174,689 Camino No-pavimentado 656,109 2,188,148 175,401 Camino No-pavimentado 656,452 2,188,772 175,417 Corriente de Agua 656,459 2,188,786 175,450 Camino No-pavimentado 656,475 2,188,815 175,577 Corriente de Agua 656,536 2,188,927 176,110 Lindero 656,715 2,189,423 176,548 Corriente de Agua 656,770 2,189,857 176,602 Corriente de Agua 656,777 2,189,911 177,343 Corriente de Agua 656,847 2,190,639 177,379 PSV / Vía Férrea 656,864 2,190,671 177,566 Camino No-pavimentado 656,894 2,190,854 177,780 Lindero 656,922 2,191,066 178,155 Canal 656,979 2,191,437 179,066 Línea de Comunicación 657,440 2,192,207 179,313 Inicio cruce HDD 657,535 2,192,419 179,413 Vía Férrea (f/u) 657,561 2,192,506 179,517 Línea de Comunicación 657,643 2,192,570 179,562 PSV / Carretera 657,679 2,192,597 179,637 Carretera pavimentada 657,738 2,192,643 179,659 Fin de cruce HDD 657,755 2,192,656 179,659 Línea(s) de Transmisión/Distribución 657,755 2,192,656 180,216 Corriente de Agua 657,543 2,193,168 180,558 Línea(s) de Transmisión/Distribución 657,416 2,193,485 181,364 Camino No-pavimentado 657,120 2,194,235 181,892 Línea(s) de Transmisión/Distribución 656,891 2,194,705 182,268 Carretera pavimentada 656,588 2,194,913 182,802 Corriente de Agua 656,342 2,195,358

(27)

22 183,331 Carretera pavimentada 656,353 2,195,832 183,354 Corriente de Agua 656,373 2,195,845 183,531 Corriente de Agua 656,473 2,195,973 183,701 Corriente de Agua 656,469 2,196,138 184,162 Corriente de Agua 656,353 2,196,562 184,504 Corriente de Agua 656,173 2,196,853

185,064 Corriente de Agua 656,104 2,197,400 186,917 Lindero 655,400 2,199,078 187,432 Corriente de Agua 655,267 2,199,569 187,640 Camino No-pavimentado 655,258 2,199,776 187,826 Canal 655,196 2,199,946 188,510 Lindero 654,713 2,200,428 189,078 Línea(s) de Transmisión/Distribución 654,424 2,200,897 189,101 Carretera Terracería 654,422 2,200,919 189,120 Canal 654,421 2,200,938 189,824 Lindero 654,343 2,201,638 189,925 Canal 654,332 2,201,738 190,748 Canal 654,235 2,202,556 191,534 Canal 654,124 2,203,334 191,610 Canal 654,112 2,203,409 193,240 Canal 653,894 2,205,023 193,380 Canal 653,873 2,205,162 193,892 Canal 653,767 2,205,661 193,917 Carretera Terracería 653,763 2,205,686 194,256 Canal 653,721 2,206,023 194,270 Camino No-pavimentado 653,719 2,206,036 194,983 Zona Inundable 653,630 2,206,744 195,053 Lindero 653,622 2,206,813 195,831 Canal 653,532 2,207,586 198,452 Corriente de Agua 653,193 2,210,185 199,596 Camino No-pavimentado 653,077 2,211,320 201,982 Zona Inundable 653,558 2,213,652 201,982 Cuerpo de Agua 653,558 2,213,652 202,026 Línea de Comunicación 653,588 2,213,684 202,026 Línea de Comunicación 653,588 2,213,684 202,090 Línea de Comunicación 653,628 2,213,732

(28)

23

202,277 Cuerpo de Agua 653,642 2,213,909 204,631 Zona Inundable 654,052 2,216,215 210,192 Carretera Terracería 655,109 2,221,674 215,142 Línea(s) de Transmisión/Distribución 656,107 2,226,501 215,196 PIV /Carretera pav. 656,136 2,226,542 215,212 Línea de Comunicación 656,139 2,226,558 217,578 Cuerpo de Agua 656,525 2,228,876 218,009 Línea(s) de Transmisión/Distribución 656,613 2,229,298 218,246 Carretera Terracería 656,661 2,229,530 219,327 Cuerpo de Agua 656,427 2,230,540 220,175 Línea(s) de Transmisión/Distribución 656,027 2,231,288 221,601 Camino No-pavimentado 655,304 2,232,512

222,572 Lindero 654,852 2,233,318 222,670 Camino No-pavimentado 654,847 2,233,416 223,941 Lindero 654,220 2,234,300 224,224 Lindero 654,078 2,234,524 224,786 Lindero 653,899 2,235,056 224,999 Camino No-pavimentado 653,834 2,235,259 225,226 Lindero 653,763 2,235,475 225,917 Lindero 653,551 2,236,133 226,367 Lindero 653,414 2,236,561 227,072 Camino No-pavimentado 653,200 2,237,233 227,114 Carretera Terracería 653,187 2,237,273 227,231 Lindero 653,152 2,237,385 227,800 Camino No-pavimentado 652,980 2,237,927 227,801 Zona Inundable 652,980 2,237,928 228,288 PSV / Camino No-pavimentado 652,907 2,238,388 229,266 Zona Inundable 652,554 2,239,276 229,318 Cuerpo de Agua 652,537 2,239,325 235,532 PIV / Camino No-pavimentado 650,684 2,245,230 236,844 Cuerpo de Agua 650,222 2,246,438 239,506 Lindero 649,385 2,248,966 239,972 Lindero 649,241 2,249,409 240,141 Lindero 649,188 2,249,569 240,515 Camino No-pavimentado 649,071 2,249,924 240,701 Canal 649,013 2,250,101

(29)

24 241,392 Línea(s) de Transmisión/Distribución 648,874 2,250,760 241,569 Carretera pavimentada 648,824 2,250,930 241,925 Camino No-pavimentado 648,673 2,251,234 242,660 Canal 648,650 2,251,968 243,246 Lindero 648,648 2,252,554 243,391 Lindero 648,648 2,252,699 243,544 Lindero 648,645 2,252,852 243,688 Lindero 648,642 2,252,996 243,889 Canal 648,638 2,253,197 244,177 Canal 648,632 2,253,485 244,397 Lindero 648,628 2,253,705

245,606 Inicio cruce HDD 648,612 2,254,913 245,707 Carretera pavimentada 648,622 2,255,013 245,744 Línea de Comunicación 648,625 2,255,050 245,803 Fin de cruce HDD 648,631 2,255,109 245,820 Camino No-pavimentado 648,633 2,255,126 246,365 Corriente de Agua 648,880 2,255,605 246,452 Corriente de Agua 648,943 2,255,661 247,744 Camino No-pavimentado 650,043 2,256,332 248,427 Corriente de Agua 650,317 2,256,925 248,519 Línea(s) de Transmisión/Distribución 650,324 2,257,017 249,186 Lindero 650,395 2,257,680 249,451 Línea(s) de Transmisión/Distribución 650,429 2,257,943 249,555 Lindero 650,443 2,258,046 249,556 Línea(s) de Transmisión/Distribución 650,443 2,258,047 249,727 Línea(s) de Transmisión/Distribución 650,465 2,258,216 249,739 Camino No-pavimentado 650,466 2,258,228 249,881 Línea(s) de Transmisión/Distribución 650,478 2,258,369 250,100 Lindero 650,460 2,258,588 250,455 Línea de Comunicación 650,441 2,258,941 250,514 PIV / Carretera pavimentada 650,455 2,258,998 250,762 Línea(s) de Transmisión/Distribución 650,514 2,259,239 250,851 Corriente de Agua 650,535 2,259,325 250,961 Camino No-pavimentado 650,561 2,259,432 251,418 Carretera Terracería 650,674 2,259,875 251,952 Camino No-pavimentado 651,019 2,260,222

(30)

25

253,068 Camino No-pavimentado 652,096 2,260,511 254,042 Camino No-pavimentado 653,041 2,260,744 254,683 Camino No-pavimentado 653,603 2,261,054 254,994 Corriente de Agua 653,859 2,261,224

255,228 Camino No-pavimentado 654,019 2,261,395 255,313 Camino No-pavimentado 654,077 2,261,457 255,499 Lindero 654,149 2,261,626 255,736 Inicio cruce HDD 654,228 2,261,848 255,756 Carretera pavimentada 654,246 2,261,856 255,774 Línea de Comunicación 654,262 2,261,864 255,788 Línea de Comunicación 654,275 2,261,870 255,808 Fin de cruce HDD 654,293 2,261,878 255,870 Área Urbana 654,349 2,619,904 256,087 Corriente de Agua 654,546 2,261,996 256,524 Camino No-pavimentado 654,943 2,262,179 256,742 Lindero 655,142 2,262,162 256,769 Línea(s) de Transmisión/Distribución 655,167 2,262,152 256,889 Corriente de Agua 655,278 2,262,105 257,367 Línea(s) de Transmisión/Distribución 655,719 2,261,920 257,611 Corriente de Agua 655,944 2,261,826 258,051 Camino No-pavimentado 656,352 2,261,662 258,523 Corriente de Agua 656,790 2,261,485 258,746 Camino No-pavimentado 656,996 2,261,401 258,747 Línea(s) de Transmisión/Distribución 656,997 2,261,400 259,252 Corriente de Agua 657,463 2,261,207 259,343 Camino No-pavimentado 657,547 2,261,172 259,816 Camino No-pavimentado 657,984 2,260,990 259,922 Línea(s) de Transmisión/Distribución 658,087 2,260,979 260,270 Camino No-pavimentado 658,401 2,261,114 260,471 Corriente de Agua 658,577 2,261,211 260,494 Camino No-pavimentado 658,597 2,261,222 260,925 Edificación 658,975 2,261,430 260,932 Edificación 658,981 2,261,433 261,156 Corriente de Agua 659,177 2,261,541 261,296 Lindero 659,301 2,261,607 261,527 Corriente de Agua 659,505 2,261,715

(31)

26 262,399 Corriente de Agua 660,275 2,262,124 262,466 Lindero 660,334 2,262,156 262,975 Camino No-pavimentado 660,782 2,262,398 263,002 Camino No-pavimentado 660,806 2,262,411 263,094 Lindero 660,887 2,262,455 263,175 Línea(s) de Transmisión/Distribución 660,957 2,262,495 263,322 Camino No-pavimentado 661,085 2,262,567 264,128 Camino No-pavimentado 661,812 2,262,810 264,482 Camino No-pavimentado 662,001 2,263,109 264,749 Lindero 662,202 2,263,284 264,760 Línea(s) de Transmisión/Distribución 662,210 2,263,291 264,895 Lindero 662,312 2,263,228 265,107 Lindero 662,470 2,263,087 265,231 Lindero 662,562 2,263,004 265,337 Carretera Terracería 662,641 2,262,934 265,646 Línea(s) de Transmisión/Distribución 662,872 2,262,728 265,784 Lindero 662,976 2,262,638 265,911 Lindero 663,072 2,262,555 266,057 Lindero 663,181 2,262,458 266,194 Lindero 663,284 2,262,367 266,489 Camino No-pavimentado 663,505 2,262,171 266,810 Lindero 663,746 2,261,959 267,125 Lindero 663,981 2,261,750 267,239 Lindero 664,067 2,261,675 267,464 Lindero 664,236 2,261,527 267,692 Lindero 664,408 2,261,376 267,919 Camino No-pavimentado 664,578 2,261,226 268,140 Camino No-pavimentado 664,744 2,261,081

268,507 Camino No-pavimentado 665,021 2,260,840 268,537 Línea(s) de Transmisión/Distribución 665,044 2,260,820 268,974 Línea de Comunicación 665,372 2,260,532 268,975 Lindero 665,373 2,260,531 269,059 Calle 665,436 2,260,476 269,327 Calle 665,637 2,260,298 269,400 Calle 665,691 2,260,249 269,499 Calle 665,765 2,260,183

(32)

27 269,797 Calle 665,987 2,259,985 269,909 Calle 666,072 2,259,912 270,016 Calle 666,153 2,259,842 270,261 Calle 666,338 2,259,682 270,194 Área Urbana 666,504 2,259,393 270,690 Canal 666,663 2,259,401 271,035 Área Urbana 667,305 2,258,834 271,458 Calle 667,307 2,258,999 271,516 Calle 667,361 2,258,979 271,770 Calle 667,599 2,258,889 271,940 Calle 667,758 2,258,829 272,059 Calle 667,869 2,258,787 272,134 Calle 667,941 2,258,768 272,285 Calle 668,090 2,258,787 272,359 Carretera Terracería 668,162 2,258,802 272,769 Lindero 668,541 2,258,661 272,829 Línea de Comunicación 668,596 2,258,637 272,838 Lindero 668,604 2,258,634 272,906 Lindero 668,667 2,258,607 273,039 Lindero 668,789 2,258,554 273,448 Línea(s) de Transmisión/Distribución 669,164 2,258,392 273,448 Línea de Comunicación 669,164 2,258,392 273,501 Camino No-pavimentado 669,213 2,258,371 273,913 Corriente de Agua 669,592 2,258,210 274,064 Corriente de Agua 669,731 2,258,151 274,294 Lindero 669,943 2,258,062 274,386 Lindero 670,028 2,258,026 274,427 Corriente de Agua 670,066 2,258,010 274,449 Lindero 670,086 2,258,002 274,646 Lindero 670,268 2,257,925 274,732 Lindero 670,347 2,257,892 274,885 Corriente de Agua 670,488 2,257,832 274,923 Línea(s) de Transmisión/Distribución 670,523 2,257,818 275,381 Área Urbana 670,954 2,257,668 275,401 Calle 670,974 2,257,663 275,477 Área Urbana 671,048 2,257,645 275,801 Corriente de Agua 671,363 2,257,570

(33)

28

276,773 Acueducto 672,306 2,257,335

277,093 Lindero 672,619 2,257,273

277,730 Camino No-pavimentado 673,250 2,257,189 278,319 Corriente de Agua 673,822 2,257,049 278,579 Camino No-pavimentado 674,074 2,256,987 279,015 Lindero 674,497 2,256,893 279,051 Corriente de Agua 674,533 2,256,897 279,553 Lindero 675,027 2,256,979 279,837 Lindero 675,308 2,257,017 280,100 Calle 675,514 2,257,177 280,156 Calle 675,557 2,257,213 280,528 Calle 675,897 2,257,264 280,662 Calle 676,030 2,257,247 280,688 Corriente de Agua 676,055 2,257,244 280,824 Calle 676,191 2,257,226 280,960 Área Urbana 676,286 2,257,142 280,960 Calle 676,286 2,257,142 281,221 Área Urbana 676,439 2,256,931 281,375 Área Urbana 676,567 2,256,868 281,454 Corriente de Agua 676,645 2,256,858 282,102 Lindero 677,291 2,256,865 283,435 Corriente de Agua 678,590 2,256,751 283,756 Lindero 678,865 2,256,584

284,665 Línea(s) de Transmisión/Distribución 679,677 2,256,182 284,726 Zona Inundable 679,733 2,256,158 285,532 Zona Inundable 680,485 2,256,262 286,092 Canal 680,831 2,256,571 286,304 Corriente de Agua 680,867 2,256,773 286,414 Camino No-pavimentado 680,934 2,256,860 286,475 Camino No-pavimentado 680,984 2,256,895 286,828 Camino No-pavimentado 681,296 2,257,059 286,923 Camino No-pavimentado 681,382 2,257,098 287,336 Camino No-pavimentado 681,711 2,257,331

(34)

29 287,926 Camino No-pavimentado 682,115 2,257,752 288,099 Camino No-pavimentado 682,256 2,257,850 288,158 Camino No-pavimentado 682,306 2,257,884 288,246 Camino No-pavimentado 682,385 2,257,921 288,400 Camino No-pavimentado 682,526 2,257,983 288,734 Camino No-pavimentado 682,853 2,258,046 288,946 Camino No-pavimentado 683,053 2,258,108 289,211 Camino No-pavimentado 683,304 2,258,194 289,219 Acueducto 683,312 2,258,196 289,367 Camino No-pavimentado 683,454 2,258,236 289,991 Camino No-pavimentado 683,903 2,258,579 290,344 Línea de Comunicación 684,041 2,258,904 290,368 Camino No-pavimentado 684,050 2,258,926 290,384 Inicio cruce HDD 684,057 2,258,940 290,404 Carretera pavimentada 684,064 2,258,959 290,420 Fin de cruce HDD 684,071 2,258,974

291,087 Camino No-pavimentado 683,864 2,259,584 291,404 Línea(s) de Transmisión/Distribución 683,736 2,259,874 291,572 Camino No-pavimentado 683,668 2,260,027 292,382 Carretera pavimentada 683,359 2,260,776 293,429 Camino No-pavimentado 682,964 2,261,746 293,597 Canal 682,900 2,261,901 293,614 Camino No-pavimentado 682,894 2,261,917 293,856 Área Urbana 682,803 2,262,141 293,887 Calle 682,791 2,262,170 293,961 Calle 682,763 2,262,238 293,994 Línea(s) de Transmisión/Distribución 682,760 2,262,268 294,060 Calle 682,787 2,262,330 294,398 Calle 683,083 2,262,438 294,844 Calle 683,520 2,262,521 294,951 Área Urbana 683,625 2,262,542 295,077 Camino No-pavimentado 683,749 2,262,565 295,805 Edificación 684,464 2,262,703 295,834 Edificación 684,492 2,262,709 295,893 Lindero 684,550 2,262,722 296,106 Camino No-pavimentado 684,759 2,262,765

(35)

30 296,911 Línea de Comunicación 685,540 2,262,943 296,998 Carretera pavimentada 685,607 2,262,998 297,026 Línea(s) de Transmisión/Distribución 685,629 2,263,016 297,178 Carretera pavimentada 685,747 2,263,111 297,301 Camino No-pavimentado 685,732 2,263,205 297,843 Línea(s) de Transmisión/Distribución 685,421 2,263,648 298,518 Canal 685,036 2,264,202 298,546 Carretera Terracería 685,020 2,264,225 298,826 Corriente de Agua 684,861 2,264,456 299,160 Lindero 684,670 2,264,729

299,421 Línea(s) de Transmisión/Distribución 684,560 2,264,965 299,441 Carretera pavimentada 684,553 2,264,983 299,521 Línea(s) de Transmisión/Distribución 684,525 2,265,058 299,596 Línea(s) de Transmisión/Distribución 684,499 2,265,128 299,658 Línea(s) de Transmisión/Distribución 684,477 2,265,186 301,535 Vuelta 90 grados 683,576 2,266,797 302,086 Corriente de Agua 683,801 2,267,075 302,442 Corriente de Agua 684,132 2,267,207 302,512 Corriente de Agua 684,197 2,267,233 302,697 Vía Férrea 684,369 2,267,302 302,707 Línea de Comunicación 684,378 2,267,305 303,191 Carretera pavimentada 684,826 2,267,487 303,286 Corriente de Agua 684,904 2,267,538 303,341 Línea(s) de Transmisión/Distribución 684,938 2,267,580 303,341 Línea de Comunicación 684,938 2,267,580 303,741 Carretera pavimentada 685,154 2,267,900 303,758 Línea de Comunicación 685,152 2,267,917 303,784 Línea(s) de Transmisión/Distribución 685,149 2,267,943 304,077 Terminal el Castillo 685,113 2,268,233

La Tabla 2 presenta la superficie de cada tramo (la longitud del tramo multiplicado por el ancho de la franja de afectación temporal y final).

(36)

31

Descripción corta Metros de

afectación m2 Superficie total m2 Inicio 0 0 0 Lindero 465 3,716 5,574

Estación de Válvulas de Seccionamiento

Inicio cruce HDD 1,774 14,192 21,288 Cuerpo de Agua 1,874 14,994 22,490 Cuerpo de Agua 1,967 15,738 23,607 Fin de cruce HDD 2,067 16,536 24,804 Estación de Válvulas de Seccionamiento

Camino No-pavimentado 2,908 23,263 34,895 Inicio cruce HDD 3,596 28,766 43,150 Línea de Comunicación 3,677 29,419 44,129 Carretera pavimentada 3,695 29,563 44,345 Acueducto 3,711 29,685 44,528 Fin de cruce HDD 3,796 30,368 45,553 Camino No-pavimentado 3,814 30,512 45,767 Camino No-pavimentado 5,057 40,457 60,685 Camino No-pavimentado 15,381 123,045 184,567 Acueducto 19,204 153,631 230,446 Camino No-pavimentado 19,210 153,677 230,516 Estación de Válvulas de Seccionamiento

ESTACION DE PEAJE 22,561 180,488 270,732 Inicio cruce HDD 23,065 184,524 276,786 Camino No-pavimentado 23,102 184,817 277,226 Acueducto 23,134 185,074 277,611 Vía Férrea 23,166 185,331 277,997 Línea de Comunicación 23,238 185,902 278,853 Camino No-pavimentado 23,256 186,047 279,071 Fin de cruce HDD 23,266 186,127 279,191 Salina 24,000 192,002 288,003 Camino No-pavimentado 24,081 192,650 288,975 Camino No-pavimentado 24,106 192,850 289,275 Camino No-pavimentado 24,184 193,473 290,210 Salina 24,197 193,576 290,364

(37)

32

Cuerpo de Agua 24,406 195,246 292,869 Estación de Válvulas de Seccionamiento

Cuerpo de Agua 24,462 195,694 293,541

Salina 24,486 195,886 293,829

Camino No-pavimentado 24,617 196,936 295,404 Estación de Válvulas de Seccionamiento

Cuerpo de Agua 27,793 222,347 333,521 Cuerpo de Agua 27,880 223,038 334,557

Lindero 28,725 229,799 344,699

Lindero 29,429 235,434 353,150

PSV /Carretera pavimentada 29,565 236,519 354,778 Acueducto 29,599 236,791 355,187 Línea(s) de Transmisión/Distribución 29,884 239,073 358,610 Lindero 30,468 243,748 365,621 Línea(s) de Transmisión/Distribución 30,893 247,143 370,714 Inicio cruce HDD 33,674 269,395 404,093 PSV/ Carretera pavimentada 33,674 269,395 404,093 Vía Férrea 33,743 269,947 404,921 Línea(s) de Transmisión/Distribución 33,783 270,263 405,395 Línea de Comunicación 33,783 270,263 405,395 Fin de cruce HDD 33,843 270,747 406,120 Camino No-pavimentado 34,712 277,693 416,540 Línea(s) de Transmisión/Distribución 34,749 277,992 416,988 Lindero 35,079 280,635 420,952 Línea de Comunicación 36,179 289,430 434,145 PIV / Carretera pavimentada 36,211 289,687 434,530 Línea(s) de Transmisión/Distribución 36,242 289,935 434,903 Línea(s) de Transmisión/Distribución 36,304 290,431 435,646

Lindero 36,377 291,014 436,521

Lindero 36,806 294,446 441,669

Camino No-pavimentado 38,346 306,764 460,146 Zona Arenosa 38,483 307,863 461,795 Corriente de Agua 38,582 308,655 462,983

(38)

33 Línea(s) de Transmisión/Distribución 39,117 312,938 469,407 Camino No-pavimentado 39,328 314,622 471,933 Línea(s) de Transmisión/Distribución 39,483 315,863 473,794 Línea(s) de Transmisión/Distribución 39,814 318,515 477,772 PSV / Carretera 39,872 318,979 478,468 Línea(s) de Transmisión/Distribución 39,919 319,350 479,025 Línea(s) de Transmisión/Distribución 39,975 319,801 479,702 Línea(s) de Transmisión/Distribución 40,023 320,184 480,276 Camino No-pavimentado 40,355 322,838 484,256 Lindero 40,911 327,284 490,926 Lindero 41,271 330,169 495,254 Gasolinera 41,548 332,384 498,576 Camino No-pavimentado 41,748 333,987 500,981 Lindero 42,161 337,289 505,933 Camino No-pavimentado 42,583 340,662 510,992 Línea(s) de Transmisión/Distribución 43,176 345,405 518,108 Línea(s) de Transmisión/Distribución 43,330 346,637 519,955 Línea(s) de Transmisión/Distribución 43,399 347,195 520,793 Camino No-pavimentado 43,500 347,997 521,995 Línea(s) de Transmisión/Distribución 43,535 348,284 522,426 Línea(s) de Transmisión/Distribución 43,576 348,612 522,918 Lindero 43,616 348,924 523,386 Línea(s) de Transmisión/Distribución 43,703 349,621 524,432 Línea(s) de Transmisión/Distribución 43,790 350,318 525,477

PIV/ Carretera pavimentada 43,938 351,505 527,258 Línea de Comunicación 43,957 351,660 527,490 Camino No-pavimentado 44,189 353,514 530,271 Lindero 44,362 354,897 532,345 Línea(s) de Transmisión/Distribución 44,814 358,512 537,767 Lindero 45,021 360,170 540,255 Línea(s) de Transmisión/Distribución 45,586 364,690 547,036 Camino No-pavimentado 45,768 366,147 549,220 Línea(s) de Transmisión/Distribución 46,137 369,100 553,650 Lindero 46,209 369,673 554,509 Línea(s) de Transmisión/Distribución 46,420 371,361 557,042 Línea(s) de Transmisión/Distribución 46,683 373,464 560,196

(39)

34

Camino No-pavimentado 46,730 373,838 560,757

Canal 46,737 373,895 560,842

Camino No-pavimentado 47,834 382,673 574,010 Canal 47,993 383,943 575,915 Canal 48,480 387,842 581,763 Lindero 48,995 391,957 587,936 Línea(s) de Transmisión/Distribución 49,628 397,020 595,531 Camino No-pavimentado 49,721 397,764 596,647 Camino No-pavimentado 50,412 403,296 604,944 Lindero 50,877 407,017 610,526 Camino No-pavimentado 51,221 409,769 614,654 Puente /Corriente de Agua 51,598 412,781 619,172

Camino No-pavimentado 51,964 415,714 623,570 Lindero 52,127 417,020 625,529 Lindero 52,563 420,506 630,759 Gasolinera / en construcción 53,246 425,965 638,948 Lindero 53,283 426,262 639,393 Acueducto 53,392 427,136 640,703 Línea(s) de Transmisión/Distribución 53,807 430,459 645,688 Estación de Válvulas de Seccionamiento

PIV / Camino 54,201 433,606 650,410 Línea(s) de Transmisión/Distribución 54,668 437,341 656,012 Corriente de Agua 55,360 442,876 664,314 Lindero 55,469 443,749 665,624 Lindero 55,528 444,224 666,336 Lindero 55,666 445,327 667,991 Lindero 55,684 445,471 668,207 Línea(s) de Transmisión/Distribución 55,859 446,876 670,314 Línea(s) de Transmisión/Distribución 55,990 447,917 671,876 Estación de Válvulas de Seccionamiento

Corriente de Agua 56,003 448,024 672,037 Corriente de Agua 56,499 451,992 677,988 Línea(s) de Transmisión/Distribución 56,626 453,011 679,516

Corriente de Agua 56,717 453,732 680,599 Corriente de Agua 57,899 463,189 694,783

(40)

35 Corriente de Agua 58,059 464,474 696,711 Corriente de Agua 58,232 465,860 698,789 Corriente de Agua 58,321 466,566 699,849 Línea de Comunicación 58,772 470,180 705,270 Línea de Comunicación 58,796 470,367 705,550 Carretera pavimentada 58,809 470,471 705,706 Carretera pavimentada 58,821 470,568 705,851 Corriente de Agua 59,032 472,256 708,384 Línea(s) de Transmisión/Distribución 59,125 472,999 709,498 Corriente de Agua 60,738 485,905 728,858 Corriente de Agua 61,693 493,545 740,318 Corriente de Agua 62,546 500,367 750,551 Corriente de Agua 63,426 507,404 761,107 Corriente de Agua 66,050 528,404 792,605 Camino No-pavimentado 66,395 531,158 796,736 Inicio cruce HDD 66,522 532,175 798,262 Línea(s) de Transmisión/Distribución 66,539 532,311 798,466 Corriente de Agua 66,574 532,594 798,890 Carretera pavimentada 66,622 532,977 799,465 Fin de cruce HDD 66,722 533,778 800,667 Corriente de Agua 67,952 543,614 815,421 Corriente de Agua 68,289 546,315 819,472 Línea(s) de Transmisión/Distribución 68,560 548,478 822,717 PSV / Camino 68,884 551,073 826,610 Línea(s) de Transmisión/Distribución 69,501 556,011 834,017 Estación de Válvulas de Seccionamiento

Camino No-pavimentado 70,172 561,374 842,061 Camino No-pavimentado 70,381 563,047 844,571 Canal 70,406 563,247 844,871 Línea(s) de Transmisión/Distribución 71,502 572,015 858,023 Corriente de Agua 71,714 573,708 860,563 Camino No-pavimentado 71,799 574,394 861,591 Carretera Terracería 71,920 575,356 863,034 Estación de Válvulas de Seccionamiento

Línea(s) de Transmisión/Distribución 72,438 579,508 869,262 Carretera Terracería 72,536 580,284 870,427

(41)

36 Canal 73,459 587,676 881,514 Carretera Terracería 74,396 595,171 892,756 Canal 74,467 595,737 893,606 Camino No-pavimentado 74,762 598,098 897,147 Camino No-pavimentado 75,483 603,864 905,796 Camino No-pavimentado 76,418 611,343 917,014 Camino No-pavimentado 76,641 613,129 919,694 Lindero 76,866 614,928 922,393 Camino No-pavimentado 77,313 618,503 927,754 Camino No-pavimentado 78,383 627,066 940,599 Línea(s) de Transmisión/Distribución 78,416 627,324 940,987 Línea(s) de Transmisión/Distribución 78,574 628,589 942,883 Camino No-pavimentado 79,117 632,934 949,401 Puente /Canal 79,265 634,117 951,175 Camino No-pavimentado 79,519 636,156 954,233 Canal 79,528 636,224 954,336 Camino No-pavimentado 79,835 638,679 958,018 Camino No-pavimentado 80,558 644,463 966,694 Camino No-pavimentado 80,816 646,531 969,796 Estación de Válvulas de Seccionamiento

Carretera pavimentada 81,616 652,926 979,389 Inicio cruce HDD 82,494 659,951 989,926 Carretera pavimentada 82,594 660,751 991,127 Carretera pavimentada 82,614 660,910 991,365 Línea de Comunicación 82,656 661,251 991,877 Canal 82,705 661,644 992,465 Fin de cruce HDD 82,713 661,706 992,559 PSV /Carretera Terracería 82,890 663,117 994,675 Línea(s) de Transmisión/Distribución 82,968 663,748 995,621 Camino No-pavimentado 83,539 668,315 1,002,472 Camino No-pavimentado 83,667 669,337 1,004,005 Canal 83,727 669,815 1,004,723 Carretera Terracería 83,777 670,217 1,005,326 Canal 83,783 670,268 1,005,402 Línea de Comunicación 83,817 670,536 1,005,804 PSV - Carretera pavimentada 83,843 670,746 1,006,119

(42)

37

Línea(s) de Transmisión/Distribución 83,950 671,601 1,007,402 Carretera Terracería 84,463 675,708 1,013,562

Canal 84,481 675,850 1,013,775

Camino No-pavimentado 85,339 682,715 1,024,073 Estación de Válvulas de Seccionamiento

Inicio cruce HDD 86,383 691,066 1,036,599 Línea de Comunicación 86,433 691,460 1,037,190 Vía Férrea 86,469 691,754 1,037,631 Fin de cruce HDD 86,533 692,266 1,038,399 Línea(s) de Transmisión/Distribución 86,728 693,828 1,040,742 Calle 86,810 694,480 1,041,720 Calle 86,844 694,752 1,042,127 Calle 87,113 696,908 1,045,362 Línea(s) de Transmisión/Distribución 87,146 697,166 1,045,749 Calle 87,202 697,613 1,046,420 Calle 87,418 699,340 1,049,010 Calle 87,430 699,440 1,049,160 Calle 87,637 701,099 1,051,649 Calle 87,739 701,913 1,052,870 Calle 88,105 704,841 1,057,262 Calle 88,232 705,859 1,058,789 Línea(s) de Transmisión/Distribución 88,360 706,882 1,060,322 Calle 88,648 709,188 1,063,782 Calle 88,757 710,052 1,065,078 Calle 88,867 710,935 1,066,402 Calle 88,978 711,821 1,067,731 Calle 89,043 712,341 1,068,511 Inicio cruce HDD 89,807 718,455 1,077,683 Línea de Comunicación 89,852 718,819 1,078,228 Línea(s) de Transmisión/Distribución 89,853 718,827 1,078,240 PIV / Carretera pavimentada 89,907 719,254 1,078,880 Línea(s) de Transmisión/Distribución 89,909 719,270 1,078,904 Fin de cruce HDD 90,007 720,057 1,080,085 Línea(s) de Transmisión/Distribución 90,384 723,074 1,084,612

Acueducto 90,407 723,252 1,084,878 Camino No-pavimentado 90,800 726,399 1,089,599

(43)

38

Lindero 91,801 734,410 1,101,616 Estación de Válvulas de Seccionamiento

Puente / Camino No-pavimentado 92,079 736,633 1,104,949

Lindero 92,346 738,771 1,108,157 Corriente de Agua 94,129 753,031 1,129,547

PSV / Camino No-pavimentado 94,467 755,738 1,133,607 Corriente de Agua 94,598 756,782 1,135,174 Corriente de Agua 94,997 759,977 1,139,966 PIV / Carretera pavimentada 95,620 764,958 1,147,437 Carretera pavimentada 95,717 765,737 1,148,605 Línea de Comunicación 95,831 766,645 1,149,968 Acueducto 95,836 766,690 1,150,036 Corriente de Agua 95,919 767,355 1,151,033 Carretera pavimentada 96,010 768,076 1,152,114 Línea(s) de Transmisión/Distribución 96,075 768,599 1,152,898 Puente / Corriente de Agua 96,951 775,612 1,163,417

Bombeo # 2 Camino No-pavimentado 97,552 780,416 1,170,624 Corriente de Agua 97,967 783,740 1,175,609 Lindero 98,672 789,379 1,184,069 Corriente de Agua 99,297 794,378 1,191,567 Línea(s) de Transmisión/Distribución 99,492 795,932 1,193,898 Corriente de Agua 99,553 796,426 1,194,639 Corriente de Agua 99,980 799,837 1,199,755 Corriente de Agua 100,387 803,095 1,204,643 Corriente de Agua 100,734 805,874 1,208,810 Corriente de Agua 101,039 808,309 1,212,463 Línea(s) de Transmisión/Distribución 101,629 813,031 1,219,547 Línea de Comunicación 101,629 813,031 1,219,547 PSV / Carretera pavimentada 101,684 813,475 1,220,213 Corriente de Agua 102,117 816,938 1,225,407 Corriente de Agua 102,633 821,066 1,231,598 Río / Corriente de Agua 103,038 824,301 1,236,452

Lindero 104,639 837,115 1,255,672 Corriente de Agua 105,064 840,514 1,260,771

(44)

39 Estación de Válvulas de Seccionamiento

Corriente de Agua 106,582 852,658 1,278,986 Corriente de Agua 106,842 854,736 1,282,105 Línea(s) de Transmisión/Distribución (f/u) 107,561 860,484 1,290,726 Corriente de Agua 107,711 861,689 1,292,534

Lindero 108,120 864,957 1,297,436 PIV / Carretera pavimentada 108,614 868,910 1,303,365

Línea(s) de Transmisión/Distribución 108,651 869,210 1,303,815 Corriente de Agua 109,148 873,185 1,309,778

Acueducto 109,334 874,676 1,312,013 Acueducto 109,394 875,156 1,312,734 PIV / Camino No-pavimentado 109,598 876,783 1,315,175

Acueducto 109,808 878,461 1,317,691 Corriente de Agua 110,015 880,118 1,320,177 Lindero 110,177 881,419 1,322,128 Corriente de Agua 110,360 882,881 1,324,322 Lindero 110,493 883,946 1,325,920 Corriente de Agua 110,611 884,888 1,327,332 Corriente de Agua 111,047 888,374 1,332,561 PIV / Camino No-pavimentado 111,129 889,034 1,333,551 Puente / Corriente de Agua 111,411 891,285 1,336,927 Corriente de Agua 111,733 893,864 1,340,796 Corriente de Agua 112,073 896,582 1,344,873 Corriente de Agua 112,428 899,427 1,349,141 Corriente de Agua 112,822 902,579 1,353,868 PIV / CAMINO 113,230 905,840 1,358,761 Puente / Corriente de Agua 113,569 908,555 1,362,832 Corriente de Agua 114,192 913,536 1,370,303 Corriente de Agua 114,470 915,759 1,373,638 Línea de Comunicación 114,656 917,250 1,375,875 Carretera pavimentada 114,691 917,530 1,376,295 Corriente de Agua 114,709 917,673 1,376,509 Línea(s) de Transmisión/Distribución 114,787 918,297 1,377,445 Corriente de Agua 114,904 919,234 1,378,851 Corriente de Agua 115,312 922,496 1,383,744 PSV / Lindero 115,707 925,653 1,388,479

(45)

40

Corriente de Agua 115,848 926,785 1,390,178 Corriente de Agua 115,930 927,436 1,391,154

Lindero 116,019 928,149 1,392,223 Camino No-pavimentado 116,774 934,189 1,401,283

Río /Corriente de Agua 117,128 937,023 1,405,535 Corriente de Agua 117,396 939,170 1,408,756 Corriente de Agua 117,799 942,394 1,413,591 Corriente de Agua 118,254 946,034 1,419,050 Corriente de Agua 118,483 947,867 1,421,801 Corriente de Agua 118,662 949,293 1,423,939 Corriente de Agua 118,784 950,270 1,425,405 Lindero 119,158 953,263 1,429,895 Corriente de Agua 119,383 955,061 1,432,591 Camino No-pavimentado 119,503 956,027 1,434,041 Corriente de Agua 119,840 958,718 1,438,077 Estación de Válvulas de Seccionamiento

Corriente de Agua 120,298 962,387 1,443,581 Corriente de Agua 120,762 966,099 1,449,149 Carretera pavimentada 120,842 966,734 1,450,101 Línea de Comunicación 120,867 966,939 1,450,408 Línea de Comunicación 121,010 968,080 1,452,120 Carretera pavimentada 121,057 968,455 1,452,682 Corriente de Agua 121,167 969,340 1,454,010 Línea(s) de Transmisión/Distribución 121,189 969,516 1,454,274 Camino No-pavimentado 121,809 974,474 1,461,710 Carretera pavimentada 122,101 976,806 1,465,209 Línea de Comunicación 122,150 977,197 1,465,795 Lindero 122,206 977,644 1,466,466 Línea(s) de Transmisión/Distribución 122,301 978,408 1,467,613 Corriente de Agua 122,368 978,945 1,468,418 Lindero 122,609 980,871 1,471,306 Corriente de Agua 122,948 983,583 1,475,375

Estación de Válvulas de Seccionamiento 0 0 Corriente de Agua 123,504 988,029 1,482,043 Carretera pavimentada 123,563 988,507 1,482,761 Línea(s) de Transmisión/Distribución 123,605 988,842 1,483,263

(46)

41

Línea de Comunicación 123,679 989,428 1,484,142 Corriente de Agua 123,798 990,388 1,485,582 Corriente de Agua 123,892 991,137 1,486,706 Estación de Válvulas de Seccionamiento 0 0

Línea(s) de Transmisión/Distribución 124,484 995,873 1,493,809 Línea de Comunicación 124,545 996,359 1,494,539 Carretera pavimentada 124,567 996,537 1,494,805 Camino No-pavimentado 126,116 1,008,924 1,513,387 Camino No-pavimentado 126,214 1,009,712 1,514,568 Lindero 127,596 1,020,769 1,531,154 Camino No-pavimentado 128,120 1,024,963 1,537,444 Camino No-pavimentado 128,365 1,026,917 1,540,375 Línea(s) de Transmisión/Distribución 129,116 1,032,928 1,549,392 Línea(s) de Transmisión/Distribución 129,237 1,033,895 1,550,842 Corriente de Agua 129,253 1,034,025 1,551,037 Lindero 129,387 1,035,100 1,552,649 Corriente de Agua 129,455 1,035,637 1,553,456 Camino No-pavimentado 129,597 1,036,774 1,555,161 Corriente de Agua 130,316 1,042,526 1,563,789 Vegetación Densa 131,298 1,050,382 1,575,573 Vegetación Densa 131,581 1,052,649 1,578,973 Corriente de Agua 131,959 1,055,672 1,583,508 Vegetación Densa 132,184 1,057,474 1,586,210 Vegetación Densa 132,745 1,061,960 1,592,940 Vegetación Densa 133,091 1,064,732 1,597,098 Camino No-pavimentado 133,439 1,067,510 1,601,264 Camino No-pavimentado 133,711 1,069,688 1,604,531 Corriente de Agua 133,908 1,071,264 1,606,897 Camino No-pavimentado 134,031 1,072,248 1,608,373 Camino No-pavimentado 134,188 1,073,501 1,610,252 Corriente de Agua 134,541 1,076,330 1,614,494 Camino No-pavimentado 134,612 1,076,893 1,615,340 Camino No-pavimentado 134,922 1,079,379 1,619,069 Corriente de Agua 134,932 1,079,459 1,619,189 Carretera Terracería 134,934 1,079,470 1,619,205 Vegetación Densa 135,024 1,080,189 1,620,284

(47)

42 Carretera Terracería 135,057 1,080,453 1,620,680 Carretera Terracería 135,103 1,080,826 1,621,238 Vegetación Densa 135,106 1,080,851 1,621,276 Vegetación Densa 135,236 1,081,885 1,622,828 Carretera Terracería 135,455 1,083,642 1,625,463 Carretera Terracería 135,461 1,083,690 1,625,535 Carretera Terracería 135,599 1,084,794 1,627,191 Corriente de Agua 135,739 1,085,910 1,628,866 Carretera Terracería 135,746 1,085,971 1,628,957 Carretera Terracería 135,864 1,086,909 1,630,363 Acueducto 136,347 1,090,775 1,636,163 Corriente de Agua 136,470 1,091,758 1,637,638 Carretera Terracería 136,571 1,092,570 1,638,855 Carretera Terracería 136,699 1,093,591 1,640,386 Carretera Terracería 136,964 1,095,708 1,643,562 Carretera Terracería 137,106 1,096,847 1,645,270 Acueducto 137,972 1,103,777 1,655,666 Corriente de Agua 139,704 1,117,630 1,676,445 Línea(s) de Transmisión/Distribución 140,505 1,124,041 1,686,061 Línea(s) de Transmisión/Distribución 140,554 1,124,433 1,686,649 Línea(s) de Transmisión/Distribución 140,980 1,127,840 1,691,761 Estación de Válvulas de Seccionamiento

Carretera Terracería 141,104 1,128,831 1,693,246 Lindero 141,190 1,129,523 1,694,284 Línea(s) de Transmisión/Distribución 143,130 1,145,036 1,717,555 Carretera pavimentada 143,662 1,149,296 1,723,944 Corriente de Agua 143,754 1,150,033 1,725,049 Canal 144,091 1,152,727 1,729,090 Carretera pavimentada 144,095 1,152,761 1,729,141 Estación de Válvulas de Seccionamiento

Corriente de Agua 144,276 1,154,206 1,731,309 Lindero 145,738 1,165,907 1,748,861 Lindero 146,074 1,168,593 1,752,890 Lindero 146,785 1,174,278 1,761,417 Lindero 147,130 1,177,044 1,765,566 Camino No-pavimentado 147,550 1,180,403 1,770,605
