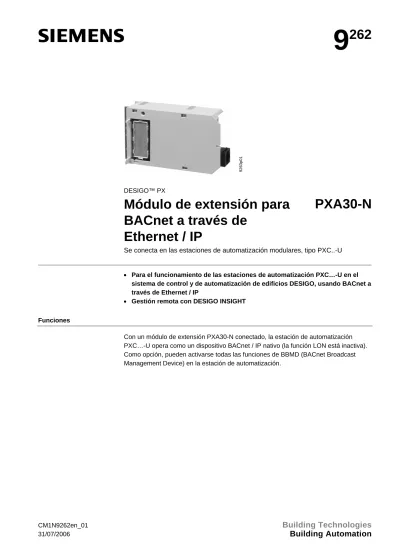

DESIGO™ PX
Módulo de extensión para
BACnet a través de
Ethernet / IP
PXA30-N
Se conecta en las estaciones de automatización modulares, tipo PXC..-U
• Para el funcionamiento de las estaciones de automatización PXC…-U en el
sistema de control y de automatización de edificios DESIGO, usando BACnet a través de Ethernet / IP
• Gestión remota con DESIGO INSIGHT
Funciones
Con un módulo de extensión PXA30-N conectado, la estación de automatización PXC…-U opera como un dispositivo BACnet / IP nativo (la función LON está inactiva). Como opción, pueden activarse todas las funciones de BBMD (BACnet Broadcast Management Device) en la estación de automatización.
Topología
Tipos
PXA30-N Módulo de extensión
Compatibilidad
El módulo se acopla en una estación de automatización PXC…-U.
Indicaciones para el pedido
Al efectuar el pedido, especifique la cantidad, nombre de producto y código de tipo.
Ejemplo:
20 Módulos de extensión PXA30-N
Diseño
926
2
z
01
• Armario (plástico) acoplable a presión de dos piezas
• Tapa para la protección de contactos • PCB con componentes electrónicos • Zócalo RJ45 • Zócalo RS232 (D-Sub 9) Montaje
El módulo de extensión se conecta a una estación de automatización modular PXC...-U.
Es importante seguir las instrucciones que se proporcionan con el dispositivo, en particular:
• Evitar tocar los pins del conector (precauciones ESD)
2/5
• Presionar el módulo firmemente en su posición (1,5 mm) y comprobar que esté seguro en su lugar, de forma que los pins de contacto finos se interbloqueen correctamente. 1 4 2 92 6 2 z 0 2 3 1 Unidad enchufable 2 Zócalo de dispositivo
3 Módulo de extensión PXA30-N (Sólo ranura izquierda)
4 Otros módulos de extensión
Notas de ingeniería
La estación de automatización puede operarse con direccionamiento estático o dinámico (DHCP). (DCHP = Dynamic Host Configuration Protocol. (Protocolo de Configuración Dinámica de Servidor). Debe usarse una dirección fija para las
estaciones de automatización para las que se han habilitado las funciones de BBMD. Generalmente se recomienda el uso de las configuraciones de dirección estática (para la localización de averías y fines de diagnóstico).
También debe destacarse que BACnet comunica a través de IP mediante un número de puerto UDP estático. El número de puerto UDP se determina durante la puesta en servicio. Este puerto debe desbloquearse en routers y cortafuegos.
Notas de instalación
Es esencial cumplir con las instrucciones descritas en la guía de montaje y de
instalación (CA110396). Por ejemplo, la conexión Ethernet con el siguiente conmutador no debe superar los 100 m.
Puesta en servicio
La estación de automatización se pone en servicio y se configura con DTS (DESIGO TOOLSET) usando datagramas IP.
DTS / XWORKS debe conectarse al mismo segmento IP que la estación de automatización.
Notas de funcionamiento
(Protocolo de Mensajes de Control de Internet).
Esto le permite hacer ping de los nodos IP de todos los PCs para fines de diagnóstico. Sin embargo, no se soporta SNMP (Simple Network Management Protocol) (Protocolo Simple de Gestión de Red).
Si otros sistemas usan la red Ethernet/IP (p. ej., procesamiento de datos), deben tenerse en cuenta las cargas asociadas. La carga de bus asociada con un sistema de procesamiento de datos normalmente es muchas veces superior a la carga de bus asociada con los dispositivos BACnet.
Eliminación
El dispositivo incluye los componentes eléctricos y electrónicos y no debe eliminarse como residuo doméstico.
Debe cumplirse la legislación local actual.
Datos técnicos
Conexión Ethernet Tipo de interface 100BaseTX, IEEE 802.3 compatible
Velocidad en bits 10 / 100 Mbit/s, autodetección
Protocolo BACnet a través de UDP/IP
Conexión Conector RJ45, apantallado
Cableado
Tipo de cable Estándar CAT5 UTP1) o STPP
2)
Longitud del cable Máx. 100m
Norma de protección del armario
Norma de protección según EN 60529 IP 30
Clase de protección Clase de protección de aislamiento II
Condiciones ambientales IEC 721 Funcionamiento: Clase 3K5 Transporte: Clase 2K3
Temperatura 0 ... 50 °C – 25 ... 65 °C
Humedad < 85 % h.r. < 95 % h.r.
Normas Seguridad del producto
Controles electrónicos automáticos para uso
doméstico y similar EN 60730-1
Requisitos especiales para controladores de energía
EN 60730-2-11
Directiva CEM
Inmunidad EN 61000-6-2
Emisiones EN 61000-6-2
Cumple los requisitos para obtener el símbolo
CE:
Directiva CEM 89/336/CEE
Directiva de baja tensión 73/23/CEE
Dimensiones Véase “Dimensiones”
Peso Con / sin embalaje 75 g / 95 g
. . . .
1)
Par trenzado sin apantallar UTP 2) Par trenzado apantallado STP
Pins
Conector RJ45 apantallado, conexión estándar, de acuerdo con AT&T256 Ethernet
4/5
1 32 06Z 01 2 3 4 5 6 7 8 92 62 z03 1. Tx+ 2. Tx– 3. Rx+ 4. No ocupado 5. No ocupado 6. Rx– 7. No ocupado 8. No ocupado Dimensiones 92 62 m 0 1 11 1 62 33 28 Dimensiones en mm
