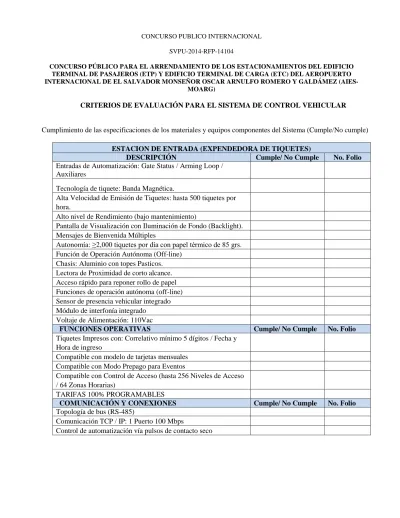

CRITERIOS DE EVALUACIÓN PARA EL SISTEMA DE CONTROL VEHICULAR

CONCURSO PUBLICO INTERNACIONAL SVPU-2014-RFP-14104

CONCURSO PÚBLICO PARA EL ARRENDAMIENTO DE LOS ESTACIONAMIENTOS DEL EDIFICIO TERMINAL DE PASAJEROS (ETP) Y EDIFICIO TERMINAL DE CARGA (ETC) DEL AEROPUERTO INTERNACIONAL DE EL SALVADOR MONSEÑOR OSCAR ARNULFO ROMERO Y GALDÁMEZ

(AIES-MOARG)

CRITERIOS DE EVALUACIÓN PARA EL SISTEMA DE CONTROL VEHICULAR

Cumplimiento de las especificaciones de los materiales y equipos componentes del Sistema (Cumple/No cumple)

ESTACION DE ENTRADA (EXPENDEDORA DE TIQUETES)

DESCRIPCIÓN

Cumple/ No Cumple

No. Folio

Entradas de Automatización: Gate Status / Arming Loop /

Auxiliares

Tecnología de tiquete: Banda Magnética.

Alta Velocidad de Emisión de Tiquetes: hasta 500 tiquetes por

hora.

Alto nivel de Rendimiento (bajo mantenimiento)

Pantalla de Visualización con Iluminación de Fondo (Backlight).

Mensajes de Bienvenida Múltiples

Autonomía: ≥2,000 tiquetes por día con papel térmico de 85 grs.

Función de Operación Autónoma (Off-line)

Chasis: Aluminio con topes Pasticos.

Lectora de Proximidad de corto alcance.

Acceso rápido para reponer rollo de papel

Funciones de operación autónoma (off-line)

Sensor de presencia vehicular integrado

Módulo de interfonía integrado

Voltaje de Alimentación: 110Vac

FUNCIONES OPERATIVAS

Cumple/ No Cumple

No. Folio

Tiquetes Impresos con: Correlativo mínimo 5 dígitos / Fecha y

Hora de ingreso

Compatible con modelo de tarjetas mensuales

Compatible con Modo Prepago para Eventos

Compatible con Control de Acceso (hasta 256 Niveles de Acceso

/ 64 Zonas Horarias)

TARIFAS 100% PROGRAMABLES

COMUNICACIÓN Y CONEXIONES

Cumple/ No Cumple

No. Folio

Topología de bus (RS-485)

Comunicación TCP / IP: 1 Puerto 100 Mbps

ESTACION DE SALIDA (RECEPTORA DE TIQUETES)

DESCRIPCIÓN

Cumple/ No Cumple

No. Folio

Entradas de Automatización: Gate Status / Arming Loop /

Auxiliares

Tecnología de tiquete: Banda Magnética.

Alta Velocidad de Recepción de Tiquetes: hasta 500 tiquetes por

hora.

Alto nivel de Rendimiento (bajo mantenimiento)

Pantalla de Visualización con Iluminación de Fondo (Backlight).

Mensajes en pantalla programables.

Autonomía: hasta 10000 CICLOS por día.

Función de Operación Autónoma (Off-line)

Chasis: Aluminio con topes Plásticos.

Lectora de Proximidad de corto alcance.

Sensor de presencia vehicular integrado

Módulo de interfonía integrado

Voltaje de Alimentación: 110Vac

FUNCIONES OPERATIVAS

Cumple/ No Cumple

No. Folio

Compatible con modelo de tarjetas mensuales

Compatible con Modo Prepago para Eventos

Compatible con Control de Acceso (hasta 256 Niveles de Acceso

/ 64 Zonas Horarias)

TARIFAS 100% PROGRAMABLES

COMUNICACIÓN Y CONEXIONES

Cumple/ No Cumple

No. Folio

Topología de bus (RS-485)

Comunicación TCP / IP: 1 Puerto 100 Mbps

Control de automatización vía pulsos de contacto seco

BARRERAS DE ENTRADA Y SALIDA (AUTOMÁTICAS)

DESCRIPCIÓN

Cumple/ No Cumple

No. Folio

Longitud de Brazo: m í n i m a = 1m o máxima = 6m,

dependiendo del acceso vehicular.

Servicio: hasta 10,000 ciclos diarios.

Voltaje de Alimentación: 120 Vac / 220 Vac.

Actuador Oleodinámico con bloqueo en apertura y cierre en

sistema hidráulico.

Desaceleración Hidráulica regulable

Desbloqueo externo con llave triangular

Carter portante de aceite para recargar y mantenimiento

hidráulica

Detector doble canal Independiente para LOOPS (antena de

detección vehicular)

Velocidad del ciclo: 1.56 seg (hasta 3 m), 9 seg (hasta 10 m)

Mantenimiento: solo revisión c/500.000 ciclos

Con U.P.S. opera hasta 30 ciclos completos

Brazo: circular de aluminio extruido

Cobertura anti U V de P V C ( termo contraíble)

Acolchado de brazo: espuma de polietileno (rojo intenso)

Motor monofásico

Señales secas para indicar la posición del brazo

Gabinete en pintura poliéster para intemperie

Zafe de brazo (para cortes de energía y embestidas)

Brazo flotante (para evitar aplastamientos)

Anclaje con registro para nivelación

Regulación de posición del brazo

Caja interna para cubrir el circuito eléctrico

Ups

Rango de temperatura de funcionamiento: de -5°C a 60°C,

(Opcional -30°C a 60°C)

Viento máx. admisible en cualquier dirección: 100 km/h

Zafe de Brazo

Registro de posición de brazo

Posición en espera

Actuador Oleodinámico con bloqueo en apertura y cierre en

sistema hidráulico.

Traba de brazo, ante un corte de energía o una evacuación el

brazo de la barrera deberá quedar arriba posibilitando la salida

masiva de vehículos

COMUNICACIÓN Y CONEXIONES

Cumple/ No Cumple

No. Folio

Topología de bus (RS-485)

Control de automatización vía pulsos de contacto seco

DETECTOR DE MASA VEHICULAR

DESCRIPCIÓN

Cumple/ No Cumple

No. Folio

Detectores con uno o dos canales.

Sintonizado, completamente automático

Rango de sintonizado: 20 a 1500 uHy

Ajustes de sensibilidad diferentes rangos.

Ajuste continuo de la presencia de duración ilimitada.

Hasta cuatro ajustes de la frecuencia para evitar cualquier

interferencia entre campos vecinos

Selección libre de las salidas de presencia y de impulsión.

facilidad de uso gracias a los ajustes precisos por medio de

potenciómetros

alimentación (110, 220 V AC y 12-24 V AC/DC).

ESTACION DE PAGO AUTOMATICA

DESCRIPCIÓN

Cumple/ No Cumple

No. Folio

Tecnología de tiquete: Banda Magnética

Pantalla de Visualización con Iluminación de Fondo (Backlight)

Mensajes programables en Pantalla

Botón de selecciona de cuotas

Programación de Períodos de gracia

Tablas de Tarifas Variables: Día / Tarde / Noche /

Pago con Efectivo (Billetes: $1.00 / $5.00 / $10.00 / $20.00)

Pago con Tarjetas de Crédito (marcas: Visa / Master Card /

American Express)

Tipo de Cambio:

Monedas ($0.05 / $0.10 / $0.25 / $1.00) Billetes ($1.00 / $5.00

/$10.00 / $20.00)

Alta Velocidad de recepción de Tiquetes: hasta 500 tiquetes por

hora.

Alto nivel de Rendimiento (bajo mantenimiento)

Función de Operación Autónoma (Off-line)

Chasis: Aluminio con topes Plásticos.

Voltaje de Alimentación: 110Vac

FUNCIONES OPERATIVAS

Cumple/ No Cumple

No. Folio

Tiquetes Impresos con: Correlativo mínimo 5 dígitos / Fecha y

Hora de ingreso

Compatible con Modelo de tarjetas mensuales

Compatible con Modo Prepago para Eventos

Compatible con Sistema de Descuentos y Validaciones por

Tiendas

TARIFAS 100% PROGRAMABLES

COMUNICACIÓN Y CONEXIONES

Cumple/ No Cumple

No. Folio

Topología de bus (RS-485)

Comunicación TCP / IP: 1 PUERTO 100 Mbps

Control de automatización vía pulsos de contacto seco

ESTACION DE PAGO MANUAL

DESCRIPCIÓN

Cumple/ No Cumple

No. Folio

Tecnología de tiquete: Banda Magnética

Pantalla de Visualización con Iluminación de Fondo (Backlight)

Mensajes programables en Pantalla

Botón de selecciona de cuotas

Programación de Períodos de gracia

Pago con Efectivo (Billetes: $1.00 / $5.00 / $10.00 / $20.00)

Pago con Tarjetas de Crédito (marcas: Visa / Master Card /

American Express)

Tipo de Cambio:

Monedas ($0.05 / $0.10 / $0.25 / $1.00) / Billetes ($1.00 / $5.00

/$10.00 / $20.00)

Alta Velocidad de recepción de Tiquetes: hasta 500 tiquetes por

hora

Alto nivel de Rendimiento (bajo mantenimiento)

Función de Operación Autónoma (Off-line)

Chasis: Aluminio con topes Plásticos

Voltaje de Alimentación: 110Vac

Impresor de Facturas / Recibos

Validador de Banda Magnética

FUNCIONES OPERATIVAS

Cumple/ No Cumple

No. Folio

Tiquetes Impresos con: Correlativo mínimo 5 dígitos / Fecha y

Hora de ingreso

Compatible con Modelo de tarjetas mensuales

Compatible con Modo Prepago para Eventos

Compatible con Sistema de Descuentos y Validaciones por

Tiendas

TARIFAS 100% PROGRAMABLES

COMUNICACIÓN Y CONEXIONES

Cumple/ No Cumple

No. Folio

Topología de bus (RS-485)

Comunicación TCP / IP: 1 PUERTO 100 Mbps

Control de automatización vía pulsos de contacto seco

INTERCOMUNICADOR IP

DESCRIPCIÓN Cumple/ No Cumple No. Folio

Fuente de energía: Suministrado por la estación maestra (Convertidor de Analógico/IP)

Altavoz: Bafle protegida, a prueba de agua y resistente a la punción, 2,4 oz imán

Protegida Deflector: Micrófono

Botón de llamada: botón de llamada SPST. Tono de llamada se activa al maestro cuando se pulsa el botón de llamada

Terminaciones: coletas pre-cableadas codificados por colores.

Temperatura de funcionamiento: Valoración ras del interruptor: 14 ° F a 158 ° F

Valoración del altavoz: -67 ° F a 187 ° F

Cableado: 2 conductores. Usar Aiphone # 822202

Cableado Distancia: Ver sistema que la unidad se está utilizando con las especificaciones de distancia

Alta Velocidad de recepción de Tiquetes: hasta 500 tiquetes por hora. Alto nivel de Rendimiento (bajo mantenimiento)

Chasis: Aluminio.

Conexión de audio analógico (SPEAKER / MIC) Comunicación TCP / IP: 1 PUERTO 100 Mbps Control de automatización vía pulsos de contacto seco

CAMARA DE VIDEO VIGILANCIA IP (CCTV IP)

DESCRIPCIÓN

Cumple/ No Cumple

No. Folio

de vídeo digital

Sistema de Grabación Automático Todo-en-Uno.

Ajustes de Capturas (Kit de Lentes) y Focus Ajustable por Software. Sistema de Adaptación Lumínica con compensación por Software. Operación de Cámara en capturas en el día o de la noche.

Alta capacidad de almacenamiento (mínimo 32GB interno)

3 días de tiempo de grabación y 48.000 fotos a máxima resolución como mínimo.

Encendido y Reinicio en modos HARDWARE / SOFTWARE Alimentación Eléctrica: 12 Vdc / 24 Vdc.

Captura en diferentes ángulos de disparo Chasis: Plástico de Alta Resistencia

REGULACION:

Cumple/ No Cumple

No. Folio

CE: EMC 2004/108 / CE - Clase B (SmartLPR® Acceso C) FCC: Parte 15 Subparte B - Clase B

FUNCIONES OPERATIVAS

Cumple/ No Cumple

No. Folio

Unidad ANPR inteligente para el control de aparcamiento y la seguridad Diseñado para controlar el flujo de vehículos en accesos con barreras. Proporciona capacidades óptimas de reconocimiento de matrícula en cualquier momento del día o de la noche de alta fiabilidad

Ofrece altas tasas de reconocimiento

COMUNICACIÓN Y CONEXIONES

_{Cumple/ No Cumple}

_{No. Folio}

Comunicación TCP / IP: 1 PUERTO 100 Mbps Control de automatización vía pulsos de contacto seco CAMARA PARA CAPTURA DE PLACAS (LPR)

DESCRIPCIÓN Cumple/ No Cumple No. Folio

Sistema de reconocimiento automático de matrículas Todo-en-Uno. Reconocimiento de Placas / Patentes en versiones a Color y Monocromáticas

Reconocimiento Multi-País de Placas / Patentes

Ajustes de Reconocimiento ZOOM OPRTICO (Lente Gran Angular) y Focus Ajustable

Sistema de Adaptación Lumínica con compensación de LEDs Infrarrojos.

Software ANPR que detecte placas de diferentes regiones: de Europa, Oriente Medio, América, Asia, África, Australia

Encendido y Reinicio de LPR en modos HARDWARE / SOFTWARE Alimentación Eléctrica: 110 Vac / 220 Vac

Reconocimiento Gran Angular

Lectura de Placas en diferentes ángulos de disparo. Chasis: Aluminio

REGULACION: Cumple/ No Cumple No. Folio

CE: EMC 2004/108 / CE - Clase B (SmartLPR® Acceso C)

FUNCIONES OPERATIVAS Cumple/ No Cumple No. Folio

Unidad ANPR inteligente para el control de aparcamiento y la seguridad.

Diseñado para controlar el flujo de vehículos en accesos con barreras. Proporciona capacidades óptimas de reconocimiento de matrícula en cualquier momento del día o de la noche de alta fiabilidad.

Ofrece altas tasas de reconocimiento

COMUNICACIÓN Y CONEXIONES Cumple/ No Cumple No. Folio

Comunicación TCP / IP: 1 PUERTO 100 Mbps Control de automatización vía pulsos de contacto seco

CAMARAS DE AUDITORIAS (Smart REC)

DESCRIPCIÓN

Cumple/ No Cumple

No. Folio

de vídeo digital

Sistema de Grabación Automático Todo-en-Uno.

Ajustes de Capturas (Kit de Lentes) y Focus Ajustable por Software. Sistema de Adaptación Lumínica con compensación por Software. Operación de Cámara en capturas en el día o de la noche.

Alta capacidad de almacenamiento (mínimo 32GB interno)

3 días de tiempo de grabación y 48.000 fotos a máxima resolución como mínimo.

Encendido y Reinicio en modos HARDWARE / SOFTWARE Alimentación Eléctrica: 12 Vdc / 24 Vdc.

Captura en diferentes ángulos de disparo Chasis: Plástico de Alta Resistencia.

REGULACION:

Cumple/ No Cumple

No. Folio

CE: EMC 2004/108 / CE - Clase B (SmartLPR® Acceso C) FCC: Parte 15 Subparte B - Clase B

FUNCIONES OPERATIVAS

Cumple/ No Cumple

No. Folio

Unidad ANPR inteligente para el control de aparcamiento y la seguridad.

Diseñado para controlar el flujo de vehículos en accesos con barreras. Proporciona capacidades óptimas de reconocimiento de matrícula en cualquier momento del día o de la noche de alta fiabilidad.

Ofrece altas tasas de reconocimiento.

Comunicación TCP / IP: 1 PUERTO 100 Mbps Control de automatización vía pulsos de contacto seco

Sistema de UPS

El sistema de Parking deberá trabajar en su totalidad bajo una UPS de tiempo real, el proveedor realizará su propia ingeniería para recomendar el tipo y marca de la UPS, de la que será responsable de su calidad, operación, mantenimiento y eventual respaldo redundante.

CRITERIOS DE EVALUACIÓN PARA EL SISTEMA DE ILUMINACIÓN.

El contratista de las instalaciones eléctricas y de iluminación deberá demostrar tener experiencia en la implementación de al menos diez (10) proyectos iguales o similares en media y baja tensión en los últimos cinco (5) años. (Cumple/No cumple) El oferente deberá presentar la documentación de respaldo correspondiente, emitida por los clientes. Se aceptarán copias simples de los siguientes documentos: Contratos o actas de Recepción.

Cumplimiento de las especificaciones de los materiales y equipos componentes del Sistema (Cumple/No cumple)

PENALIDADES SUGERIDAS POR INCUMPLIMIENTO DE LOS SERVICIOS A SUMINISTRAR POR LOS EQUIPOS DEL SISTEMA DE CONTROL VEHICULAR

Cada elemento del sistema de estacionamiento deberá funcionar correctamente siempre, de lo contrario se aplicarían las siguientes penalidades.

a) No cobranza manual en una vía………US$ 250 por hora o fracción superior a 15 minutos b) No cobranza manual……….US$1.000 por hora o fracción superior a 5 minutos c) Por no cumplir el plazo de 90 días para estar operativo el sistema: US$ 5.000 por día

d) Por no funcionamiento de un equipo de cobranza…………US$ 250 por hora o fracción superior a 5 minutos e) Por no funcionamiento de todos los equipos de cobranza…US$ 5.000 por hora o fracción superior a 3 minutos

f) Por no funcionamiento de una barrera………..…………US$ 200 por hora o fracción superior a 15 minutos por cada barrera

g) Por no funcionamiento de una lectora………..…………US$ 500 por hora o fracción superior a 5 minutos por cada barrera

h) Por no funcionamiento de un expendedor de ticket..…US$ 300 por hora o fracción superior a 15 minutos por cada equipo

i) Por no funcionamiento de los expendedores de ticket..…US$ 1000 por hora o fracción superior a 3 minutos por cada equipo

j) Por no funcionamiento de CCTV………..…US$ 300 por hora o fracción superior a 5 minutos por cada equipo

k) Por no funcionamiento de OCR…..………..…US$ 200 por hora o fracción superior a 5 minutos por cada equipo

MANTENIMIENTO DE LOS EQUIPOS Y SUS INSTALACIONES

El Contratista será responsable y deberá considerar en sus costos, el Mantenimiento Preventivo y Correctivo de los equipos y sus instalaciones durante los años que dure el Contrato.

PLAN DE MANTENIMIENTO PREVENTIVO

El Contratista deberá llevar a cabo el mantenimiento preventivo de los equipos y sus instalaciones durante los años que dure el Contrato, para lo cual deberá considerar visitas de acuerdo a lo recomendado por el fabricante a fin de realizar las inspecciones correspondientes, verificar su correcto funcionamiento y ejecutar el mantenimiento preventivo de cada equipo según lo recomienda cada fabricante.
