SEGURIDAD Y SALUD
Nº DE PLANO
AJUNTAMENT DE VALENCIAServicio del Ciclo Integral del Agua
AJUNTAMENT DE VALENCIA
Servicio del Ciclo Integral del Agua
medio me dio tn m e a e ib t n m e a ei b
ESC-2

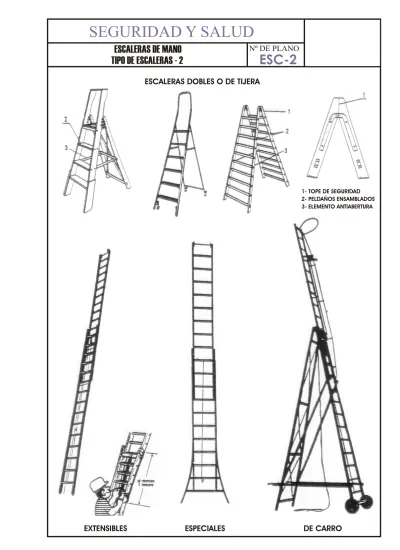

ESCALERAS DE MANO
TIPO DE ESCALERAS - 2
ESCALERAS DOBLES O DE TIJERA
EXTENSIBLES
ESPECIALES
DE CARRO
1- TOPE DE SEGURIDAD 2- PELDAÑOS ENSAMBLADOS 3- ELEMENTO ANTIABERTURA
SEGURIDAD Y SALUD
Nº DE PLANO
AJUNTAMENT DE VALENCIAServicio del Ciclo Integral del Agua
AJUNTAMENT DE VALENCIA
Servicio del Ciclo Integral del Agua
medio me dio tn m e a e ib t n m e a ei b
ESC-5
ESCALERAS DE MANO
SEGURIDAD Y SALUD
Nº DE PLANO
AJUNTAMENT DE VALENCIAServicio del Ciclo Integral del Agua
AJUNTAMENT DE VALENCIA
Servicio del Ciclo Integral del Agua
medio me dio tn m e a e ib t n m e a ei b
ESC-6
ESCALERAS DE MANO
SEGURIDAD Y SALUD
Nº DE PLANO
AJUNTAMENT DE VALENCIAServicio del Ciclo Integral del Agua
AJUNTAMENT DE VALENCIA
Servicio del Ciclo Integral del Agua
medio me dio tn m e a e ib t n m e a ei b
ESC-7
ESCALERAS DE MANO
SEGURIDAD Y SALUD
Nº DE PLANO
AJUNTAMENT DE VALENCIAServicio del Ciclo Integral del Agua
AJUNTAMENT DE VALENCIA
Servicio del Ciclo Integral del Agua
medio me dio tn m e a e ib t n m e a ei b
OO-1
MODELO DE ORDENACIÓN
ORDENACIÓN DE LA OBRA
1.- VALLA CERRAMIENTO 2.- RETROEXCAVADORA 3.- ACOPIOS 4.- INST. HIGIENE Y BIENESTAR 5.- ENTIBACIÓN 6.- VALLA PROTECCIÓN 7.- ZONA DE TRÁNSITO 8.- ESCALERA DE MANO 9.- PASO MAQUINARIA 10.- TRÁNSITO DE PERSONAL 11.- ACCESO PERSONAL ASEOS 4 9 3 10 1 7 6 0.50 0.50 5 8 2 2 11 VESTUARIOSSEGURIDAD Y SALUD
Nº DE PLANO
AJUNTAMENT DE VALENCIAServicio del Ciclo Integral del Agua
AJUNTAMENT DE VALENCIA
Servicio del Ciclo Integral del Agua
medio me dio tn m e a e ib t n m e a ei b
OO-2
ACOPIO DE TUBOS
ORDENACIÓN DE LA OBRA
INCORRECTO
CORRECTO
CALZOS Y BRIDAS
SEGURIDAD Y SALUD
Nº DE PLANO
AJUNTAMENT DE VALENCIAServicio del Ciclo Integral del Agua
AJUNTAMENT DE VALENCIA
Servicio del Ciclo Integral del Agua
medio me dio tn m e a e ib t n m e a ei b
OO-4
PASARELAS DE PERSONAL DE OBRA
ORDENACIÓN DE LA OBRA
CORRECTO
INCORRECTO
SEGURIDAD Y SALUD
Nº DE PLANO
AJUNTAMENT DE VALENCIAServicio del Ciclo Integral del Agua
AJUNTAMENT DE VALENCIA
Servicio del Ciclo Integral del Agua
medio me dio tn m e a e ib t n m e a ei b
OO-5
VALLAS DE PROTECCIÓN Y CERRAMIENTO
ORDENACIÓN DE LA OBRA
SEGURIDAD Y SALUD
Nº DE PLANO
AJUNTAMENT DE VALENCIAServicio del Ciclo Integral del Agua
AJUNTAMENT DE VALENCIA
Servicio del Ciclo Integral del Agua
medio me dio tn m e a e ib t n m e a ei b
MO-1
MAQUINARIA DE OBRAS
MOVIMIENTO DE TIERRAS
RETROEXCAVADORA
PALA CARGADORA
EXCAVADORA MIXTA
BULLDOZER
MEDIDAS CORRECTORAS RIESGOS MAS FRECUENTESAtropellos o atrapamientos
Vuelcos y deslizamientos de la maquina Maquinas en marcha fuera de control
Caídas por pendientes Choques con otros vehículos Contacto con lineas eléctricas aéreas o enterradas
Ruido y vibraciones
Interferencias con infraestructuras urbanas Quemaduras, golpes o Caídas de objetos o personas
- Se prohíbe el acceso a la zona de influencia de la maquina mientras este trabajando
- Se prohíbe el acceso a personas no autorizadas - Uso de los E.P.I. Recomendables
- Correcto uso y mantenimiento de la maquina - Perfecto conocimiento de la maquinaria a utilizar
- Se prohíbe levantar o transportar personal
- Se colocarán banderolas para impedir el contacto con lineas electricas aereas.
MOTONIVELADORA
SEGURIDAD Y SALUD
Nº DE PLANO
AJUNTAMENT DE VALENCIAServicio del Ciclo Integral del Agua
AJUNTAMENT DE VALENCIA
Servicio del Ciclo Integral del Agua
medio me dio tn m e a e ib t n m e a ei b
MO-2
MAQUINARIA DE OBRAS
MOVIMIENTO DE TIERRAS II
RETROEXCAVADORA
EXCAVADORA MIXTA
BULLDOZER
MOTONIVELADORA
EJEMPLOS DE MAQUINARIA
SEGURIDAD Y SALUD
Nº DE PLANO
AJUNTAMENT DE VALENCIAServicio del Ciclo Integral del Agua
AJUNTAMENT DE VALENCIA
Servicio del Ciclo Integral del Agua
medio me dio tn m e a e ib t n m e a ei b
MO-3
MAQUINARIA DE OBRAS
DUMPER
LOS VEHICULOS QUE NO TENGAN CABINAS CUBIERTAS PARA
EL CONDUCTOR, DEBERAN SER PROVISTOS DE SEGURIDAD
PARA EL CASO DE VUELCO (ART. 124 0.G.S.M.)
PORTICO ANTIVUELCO
SEGURIDAD Y SALUD
Nº DE PLANO
AJUNTAMENT DE VALENCIAServicio del Ciclo Integral del Agua
AJUNTAMENT DE VALENCIA
Servicio del Ciclo Integral del Agua
medio me dio tn m e a e ib t n m e a ei b
MO-4
MAQUINARIA DE OBRAS
SEGURIDAD Y SALUD
Nº DE PLANO
AJUNTAMENT DE VALENCIAServicio del Ciclo Integral del Agua
AJUNTAMENT DE VALENCIA
Servicio del Ciclo Integral del Agua
medio me dio tn m e a e ib t n m e a ei b
MO-5
MAQUINARIA DE OBRAS
CARRETILLA ELEVADORA
CARRETILLA PORTAPALES
CABINA DE PROTECCION
LOS VEHICULOS QUE NO TENGAN CABINAS CUBIERTAS PARA
EL CONDUCTOR, DEBERAN SER PROVISTOS DE SEGURIDAD
PARA EL CASO DE VUELCO (ART. 124 0.G.S.M.)
SEGURIDAD Y SALUD
Nº DE PLANO
AJUNTAMENT DE VALENCIAServicio del Ciclo Integral del Agua
AJUNTAMENT DE VALENCIA
Servicio del Ciclo Integral del Agua
medio me dio tn m e a e ib t n m e a ei b
MO-8
MAQUINARIA DE OBRAS
MAQUINARIA PARA COMPACTACION
RODILLO TANDEM
RODILLO VIBRADORES DOBLES Y MONODIRECCIONABLES
BANDEJA REVERSIBLE MONODIRECCIONABLES PISÓN VIBRADOR
