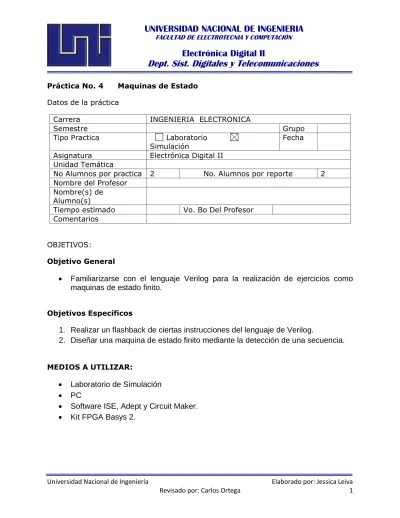

Práctica No. 4 Maquinas de Estado

Datos de la práctica

Carrera INGENIERIA ELECTRONICA

Semestre Grupo

Tipo Practica Laboratorio

Simulación Fecha

Asignatura Electrónica Digital II Unidad Temática

No Alumnos por practica 2 No. Alumnos por reporte 2 Nombre del Profesor

Nombre(s) de Alumno(s)

Tiempo estimado Vo. Bo Del Profesor Comentarios

OBJETIVOS:

Objetivo General

 Familiarizarse con el lenguaje Verilog para la realización de ejercicios como maquinas de estado finito.

Objetivos Específicos

1. Realizar un flashback de ciertas instrucciones del lenguaje de Verilog.

2. Diseñar una maquina de estado finito mediante la detección de una secuencia.

MEDIOS A UTILIZAR:

 Laboratorio de Simulación  PC

(2)

Introducción

Máquinas de estado

Definición

Son circuitos secuenciales que tienen un número determinado de estados (2n). Pueden ser retroalimentados (flip flops, biestables) o máquinas sincrónicas temporizadas cuando utilizan las primeras para crear circuitos cuyas entradas son examinadas y cuyas salidas cambian con respecto a una señal de reloj controlada. En cualquier caso, se tienen unas entradas, unas salidas y unos estados.

Algunos conceptos a tener en cuenta para la representación de máquinas de estados finitos son:

elementos de almacenamiento.

En esta práctica veremos que a partir de especificaciones se obtienen diagramas de estados para modelos de Mealy y Moore. Se describen tres ejemplos escritos en Verilog para su verificación en la FPGA.

Trabajo previo

1. Realizar el Diagrama de estado de este ejemplo (previa lectura e investigación por parte del docente y el estudiante). Conocer el funcionamiento de las máquinas de estado de Moore y Mealy.

2. Traer la guía de Laboratorio de manera digital.

(3)

Uso de Assign module compuertas(

input A, input B, output [5:0]C );

assign C[0] = A & B; assign C[1] = ~(A & B); assign C[2] = A | B; assign C[3] = ~(A | B); DESARROLLO O PROCEDIMIENTO:

I Parte FlashBack

1. Cree un nuevo proyecto en ISE Project Navigator llamado compuertas.

2. Recordemos un poco la configuración inicial mostrada en la Figura 1. para poder trabajar con el programa ISE y el Kit FPGA.

3. El código del programa del proyecto compuertas debe quedar como la figura de al lado.

4. Cree un archivo UCF con los pines a utilizar en la tarjeta.

Operacion Simbología

AND &

NAND ~ &

OR |

NOR ~ |

NET "A" LOC = "P11"; NET "B" LOC = "L3";

(4)

5. Cree un nuevo proyecto llamado multiplexor y pruebe las diferentes formas de hacer el programa.

Multiplexores

Uso de Archivos Top

6. Vamos a unir los archivos compuertas y multiplexor a través de un archivo top como se muestra en el siguiente código.

Usando always e if

module multiplexor( input A,

input B, input S, output C );

always@ (A or B or S) if (S == 1)

C = A; else

C = B; endmodule

Usando Case

module multiplexor( input A,

input B, input S, output reg C );

always@ (A or B or S) case (S)

0: C = B; 1: C = A; endcase

endmodule

Usando assign

module multiplexor( input A,

input B, input S, output C );

assign C = S ? A:B; endmodule

module top( input A, input B, output [6:0]C, input S );

compuertas U1 (.A(A), .B(B), .C(C[5:0])); multiplexor U2 (.A(A), .B(B), .S(S), .C(C[6]));

(5)

II Parte Detector de Secuencia

1. Crear un nuevo proyecto en ISE Project Navigator.

2. Las entradas del módulo principal son: mclk y btn, que corresponden a la señal de reloj y los botones (que utilizaremos para introducir un 1 o un 0) respectivamente.

3. La salida del sistema será a través de un led (ld) que encenderá si el código introducido es verdadero.

4. El código del módulo principal es el siguiente:

module Seq_Detector_top( input wire mclk,

input wire [3:0] btn, output wire ld );

wire clr, clk190, clkp, btn01;

assign clr = btn [3]; //btn[3] es reiniciar assign btn01 = btn[0] | btn [1]; //función or

clkdiv U1 (.clk (mclk), .clr(clr),

.clk190(clk190) );

clock_pulse U2 (.inp(btn01), .cclk(clk190),

.clr(clr), .outp(clkp) );

seqdeta U3 (.clk(clkp), .clr(clr),

.din(btn[1]), .dout(ld[0]) );

(6)

Recuerde que en los laboratorios de electrónica digital I, en el ejercicio 2 creábamos un módulo principal y dentro de llamábamos a módulos secundarios. En este ejemplo haremos lo mismo. El método para realizar conexiones entre módulos es usando nombres.

Los módulos secundarios son los siguientes:

Módulo Clock Divider

Asigna a la salida una frecuencia más lenta que el reloj propio (mclk = 50 MHz)de la tarjeta. En este módulo designamos 3 salidas de 190 Hz, 47.7 Hz y 3 Hz, que se conexionan con el módulo principal.

//Divisor de Reloj module clkdiv( input wire mclk, input wire clr, output wire clk190, output wire clk48, output wire clk3 );

reg [24:0] q;

//25-bit counter

always @ (posedge mclk or posedge clr)

begin if(clr == 1) q <= 0; else q <= q + 1; end

assign clk190 = q [17]; //190 Hz assign clk48 = q [19]; //47.7 Hz assign clk3 = q [24]; //3 Hz

(7)

Módulo clock_pulse

Un circuito muy útil que produce un único pulso de reloj es el módulo clock_pulse, cuya función es como fuente de reloj para detectar la secuencia de los números 1101. La función OR de los botones btn[0] y btn[1] son la entrada al módulo clock_pulse, esto significa que cada vez que presionamos uno de los dos botones se genera un pulso de reloj. Sin embargo, si presionamos btn[1] introducimos un estado lógico alto (1) o un 0 si presionamos btn[0]. Observe que se usa un reloj de 190 Hz como la entrada cclk al módulo clock_pulse. La salida clkp no se producirá por lo menos 5 ms después de pulsar alguno de los botones.

module clock_pulse( input wire inp, input wire cclk, input wire clr, output wire outp );

reg delay1; reg delay2; reg delay3;

always @(posedge cclk or posedge clr) begin

if (clr==1) begin delay1 <= 0; delay2 <= 0; delay3 <= 0; end

else begin

delay1 <= inp; delay2 <= delay1; delay3 <= delay2; end

(8)

La secuencia a detectar es 1101, el programa se presenta a continuación.

Módulo SeqDet

module seqdeta( input wire clk, input wire clr, input wire din, output reg dout );

reg [2:0] present_state, next_state;

parameter S0 = 0, S1= 1, S2 = 2, S3 = 3, S4 = 4;

//state registers

always @ (posedge clk or posedge clr) begin

if (clr == 1)

present_state <= S0; else

present_state <= next_state; end

//C1 module always @(*) begin

case (present_state) S0: if (din == 1) next_state <= S1; else

next_state <= S0; S1: if (din == 1) next_state <= S2; else

next_state <= S0; S2: if (din == 0) next_state <= S3; else

(9)

III. Trabajo a Entregar

1. Presentar su circuito funcionando al docente encargado del laboratorio con sus conclusiones.

2. Salve todos los archivos simulados en memoria que tenga disponible y presente un reporte con lo desarrollado en esta práctica de laboratorio e incluya conclusiones.

S3: if (din == 1) next_state <= S4; else

next_state <= S0; S4: if (din == 0) next_state <= S0; else

next_state <= S2; default next_state <= S2; endcase

end

//C2 module always @(*) begin

if(present_state == S4) dout = 1;
