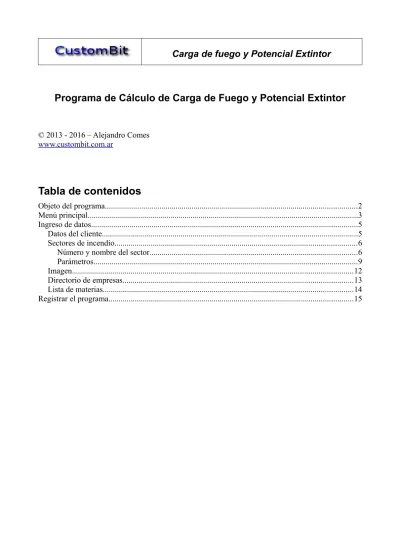

Programa de Cálculo de Carga de Fuego y Potencial Extintor
© 2013 - 2016 – Alejandro Comes www.custombit.com.ar
Tabla de contenidos
Objeto del programa...2
Menú principal...3
Ingreso de datos...5
Datos del cliente...5
Sectores de incendio...6
Número y nombre del sector...6
Parámetros...9
Imagen...12
Directorio de empresas...13
Lista de materias...14
Objeto del programa
El programa calcula el valor de carga de fuego y potencial extintor mínimo de áreas definidas; de acuerdo con el DEC. 351/97, reglamentario de la ley 19587 de Higiene y Seguridad en el Trabajo.
Menú principal
Archivo | Abrir
Abre un proyecto generado con anterioridad. Los proyectos de carga de fuego son archivos de extensión *.qf
Archivo | Guardar
Guarda el proyecto de trabajo. Archivo | Guardar como...
Actúa como la opción Guardar, solicitando una ubicación y nombre para el archivo de proyecto. Archivo | Exportar
Genera un archivo de informe, en formato PDF (portable document format). Edición | Directorio de empresas
Ingreso de datos al Directorio de empresas. Edición | Añadir un nuevo sector
De función equivalente a la del botón Añadir sector: añade un nuevo sector de análisis, asignando números consecutivos para cada uno.
Edición | Editar el sector
Permite cambiar el nombre del sector seleccionando. Edición | Eliminar el sector
Elimina un sector de la grilla.
Edición | Editar la lista de materias
Permite editar la lista de materiales combustibles. Ayuda | Registro
Ayuda | Contenido de la ayuda Muestra este documento.
Ayuda | Acerca de Carga de fuego Información de la versión
Ingreso de datos
Al iniciar la aplicación, se presenta un cuadro de diálogo con tres hojas; la primera hoja donde se ingresarán los datos de carátula, la segunda para los sectores que se hayan definido en el proyecto, y la tercera permite incluir una imagen en el informe.
Datos del cliente
Empresa Dirección Localidad Fecha de relevamiento Fecha de confección Confeccionado por Firmado porEn esta ventana se escribirán los datos que se desee que figuren en el informe. Con un clic en el botón se podrá seleccionar la Empresa, Dirección y Localidad desde el Directorio de e mpresas.
Sectores de incendio
Número y nombre del sector
Añadir SectorEl primer paso es definir el nombre del sector que se va a calcular. Para ingresar un nuevo nombre de sector, se pulsará el botón Añadir sector; o, también, con un doble clic sobre el primero de los números que esté sin ocupar.
Luego de escribir un nombre para el sector, pulsando el botón Aceptar se generará un nuevo sector en la grilla.
Se muestra un ejemplo en la figura:
Condición específica de situación:
Opcional. Está caracterizada por la letra S seguida del número de orden.
El programa incluye como sugerencia el cuadro ilustrativo desde donde se podrá seleccionar este valor:
Para añadir los datos de cálculo: Superficie, clase de fuego, grado de riesgo, y poder calcular la
carga de fuego y potencial extintor mínimo, se deberá seleccionar el nombre del sector
Parámetros
Los datos que se necesitan para el cálculo de la carga de fuego y el potencial extintor mínimo se ingresarán seleccionando el sector correspondiente y pulsando el botón Parámetros.
Se presentará el siguiente cuadro para la carga de datos:
Aquí se deberán ingresar:
• Superficie (en metros cuadrados) • Tipo de ventilación
• Clase de fuego • Grado de riesgo • Materias
• Condiciones específicas de Construcción y de Extinción
• Carga de fuego (en Kg de madera equivalente por metro cuadrado) • Potencial extintor A
• Potencial extintor B • Resistencia al fuego F
A medida que se escriben los datos, el programa calculará automáticamente los valores de carga de fuego y potencial extintor mínimo. Naturalmente, la superficie deberá tener un valor distinto de cero.
Incluir en el informe
Debajo de la lista de Materias se encuentra un control CheckBox “Incluir en el informe”, que al chequearse hará que se incluya en el informe PDF la lista de materias de cada uno de los sectores, junto con sus correspondientes valores de poder calorífico y pesos.
Pulsando el botón Aceptar, estos datos y cálculos pasarán a la grilla de los sectores del cuadro de diálogo anterior.
Condiciones específicas de Construcción y de Extinción
Para las condiciones de Construcción, se podrá escribir una serie de valores caracterizados por la letra C seguida del número de orden. Para las condiciones de Extinción, se usará la letra E. Estas categorías son opcionales.
A modo de ejemplos, se incluye el cuadro ilustrativo de donde se podrán seleccionar estos valores. La figura muestra la selección de estas condiciones para un local comercial con grado de riesgo 4:
Imagen
Esta hoja contiene dos botones Incluir una imagen y Borrar la imagen.
Se podrá seleccionar una imagen en formato JPG (*.jpg o *.jpeg) o PNG.
Directorio de empresas
Se presenta como una opción del menú Edición:
Acceso al Directorio de empresas
Esta función permite acceder a la ventana de edición del Directorio de empresas. Desde aquí se ingresarán los datos de las empresas clientes o proveedoras. Este directorio se comparte con otros programas Custombit, como Medios de Escape.
Lista de materias
Para editar la lista de materias se dispone de la opción “Editar la lista de materiales” del menú “Edición”.
Utilizando esta función podrá editar la lista de materias y sus correspondientes calores de
combustión (en kilocalorías por kg). Al seleccionar esta opción, se presentará el siguiente cuadro de diálogo, desde donde podrá editar los valores existentes, añadir un nuevo par (materia | calor de combustión), o eliminarlos.
Para registrar el programa, seleccione la opción Ayuda | Registro del menú principal:
Se presentará el cuadro de diálogo desde donde ingresar su Nombre de usuario y Contraseña:
Ventana de Registro
Luego de comprar su licencia de uso podrá obtener sus datos de registro enviando un mensaje de correo electrónico a la dirección [email protected] conteniendo la clave de
