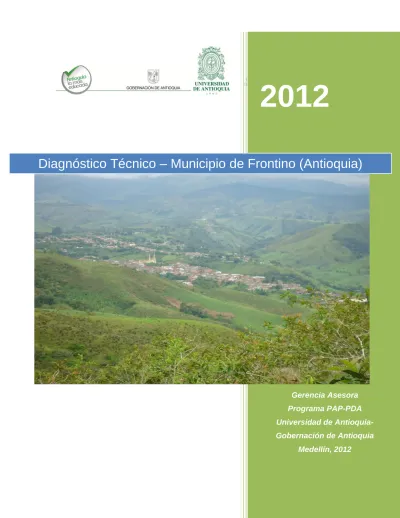

2012
Gerencia Asesora
Programa PAP-PDA
Universidad de Antioquia-
Gobernación de Antioquia
Medellín, 2012
Diagnóstico Técnico – Municipio de Frontino (Antioquia)
TABLA DE CONTENIDO
1 INTRODUCCIÓN ... 1
2 ÁREA DEL PROYECTO ... 2
3 METODOLOGÍA DE RECOPILACIÓN DE LA INFORMACIÓN ... 4
3.1 TRABAJO DE CAMPO ... 4
3.2 consecución y evaluacion de la información SECUNDARIA ... 5
3.3 INFORMACIÓN CARTOGRAFICA ... 5
4 ASPECTOS GENERALES DEL MUNICIPIO DE FRONTINO ... 6
4.1 LOCALIZACIÓN GENERAL ... 6 4.2 ASPECTOS HISTÓRICOS ... 7 4.3 ASPECTOS FÍSICOS ... 7 4.3.1 1 Límites y extensión ... 7 4.3.2 –Relieve y clima ... 7 4.3.3 Infraestructura vial ... 8 4.3.4 Hidrografía ... 8 4.3.5 Geomorfología local ... 9 4.4 ASPECTOS DEMOGRÁFICOS... 9 4.4.1 Evaluación de Población ... 9 4.4.2 Proyección de Población ... 11 4.4.3 Nivel de Complejidad ... 15 4.4.4 Caudales ... 16 4.5 ACTIVIDAD ECONÓMICA ... 18
4.5.1 Uso del Suelo ... 18
4.5.2 Empleo ... 19
4.6 SERVICIOS PÚBLICOS DOMICILIARIOS ... 19
4.6.1 Energía y telecomunicaciones ... 19
4.6.2 Acueducto, alcantarillado y aseo ... 20
5 DIAGNÓSTICO TÉCNICO DE LOS SISTEMAS ACTUALES DE PRESTACIÓN DE LOS SERVICIOS PÚBLICOS EN EL MUNICIPIO LA PINTADA ... 21 5.1 SISTEMA DE ACUEDUCTO ... 21 5.1.1 Fuente de abastecimiento... 21 5.1.2 Sistema de captación ... 23 5.1.3 Aducción ... 23 5.1.4 Desarenador ... 29
5.1.5 Aducción (desarenador - tanque de almacenamiento y/o planta de
potabilización de agua) ... 31
5.1.6 Planta de tratamiento compacta ... 32
5.1.7 Planta para potabilización de agua convencional ... 33
5.1.8 Análisis de Laboratorio ... 40
5.1.9 Tanques de Almacenamiento ... 41
5.1.10 Red de Distribución ... 44
5.1.11 Macromedición y micromedición ... 45
5.1.12 Suscriptores... 46
5.1.13 Capacidad Instalada y requerida ... 46
5.1.14 Indicadores ... 47
5.1.15 Recomendaciones del plan maestro de acueducto ... 48
5.2 SISTEMA DE ALCANTARILLADO ... 49
5.2.1 Fuente Receptora y sus descargas ... 49
5.2.2 Red de alcantarillado existente: ... 51
5.2.3 Características de las aguas residuales ... 51
5.2.4 Planta de tratamiento de aguas Residuales ... 52
5.2.5 Suscriptores del sistema de alcantarillado ... 55
5.2.6 Indicadores ... 55
5.2.7 Recomendaciones del Plan Maestro ... 56
5.3 SISTEMA DE ASEO ... 56
5.3.1 Producción de Residuos Sólidos ... 56
5.3.2 Recolección y Transporte ... 57
5.3.3 Barrido y Limpieza de Vías ... 59
5.3.4 Residuos Especiales ... 59
5.3.5 Aprovechamiento de Residuos Sólidos... 61
5.3.6 Disposición final ... 63
5.3.7 Suscriptores del servicio de aseo ... 70
5.3.8 Indicadores ... 70
6 NECESIDADES DE INVERSIÓN Y COSTOS ... 72
6.1 Conclusiones y Recomendaciones ... 72
LISTA DE TABLAS
Tabla 1. Listado de Municipios Vinculados al Programa de Agua para la Prosperidad – Objeto
de Estudio ... 3
Tabla 2. Planchas geográficas del municipio de Frontino ... 5
Tabla 3. Ccaracterísticas de la Climatología del municipio de Frontino ... 8
Tabla 4. Consolidado de la dinámica demográfica del municipio de Frontino y la población proyectada por el DANE al año 2012 ... 10
Tabla 5. Datos iniciales y tasas de crecimiento acorde al método ... 13
Tabla 6. Proyecciones de población zona urbana municipio de Frontino ... 13
Tabla 7. Asignación del Nivel de Complejidad ... 15
Tabla 8. Suscriptores servicio de acueducto por estrato ... 16
Tabla 9. Proyecciones de población y demanda del acueducto del municipio de Frontino ... 17
Tabla 10. Resumen de caudales teóricos ... 18
Tabla 11. Características de las estructuras de captación ... 24
Tabla 12. Características de la red de aducción (captación a desarenador) ... 27
Tabla 13. Longitud redes de aducción entre desarenador y tanque de almacenamiento y/o PPA ... 31
Tabla 14. Volumen tanques de almacenamiento sistema de acueducto del área urbana del municipio de Frontino... 42
Tabla 15. Presiones en la red de distribución ... 44
Tabla 16. Suscriptores y tarifas del servicio de acueducto por estrato ... 46
Tabla 17. Comparación capacidad instalada y requerida del Sistema de Acueducto ... 46
Tabla 18. Relación de los indicadores del sistema de acueducto ... 48
Tabla 19. Características principales de las aguas residuales zona urbana del municipio de Frontino ... 51
Tabla 20. Suscriptores sistema de alcantarillado ... 55
Tabla 21. Relación de los Indicadores del Sistema de Alcantarillado... 55
Tabla 22. Rutas de recolección acorde al tipo de residuo ... 57
Tabla 23. Costo de inversión y aportantes para la construcción del parque de aprovechamiento de residuos sólidos La Esperanza ... 65
Tabla 24. Suscriptores del servicio de aseo por estrato para la zona urbana y rural ... 70
Tabla 25. Relación de los Indicadores del Sistema de Aseo ... 70
Tabla 26. Conclusiones y recomendaciones sistema de acueducto ... 72
Tabla 27. Conclusiones y recomendaciones sistema de alcantarillado ... 76
LISTA DE FIGURAS
Figura 1. Localización del municipio de Frontino en el contexto Departamental y Nacional ... 2 Figura 2. Frontino en el Occidente ... 6 Figura 3. Comparación de capacidad instalada Vs. requerida ... 47 Figura 4. Microrutas de recolección de residuos sólidos en el área urbana del municipio de
LISTA DE FOTOS
Foto 1. Quebrada La Carmelita ... 22
Foto 2. Quebrada La Piedrahita ... 22
Foto 3. Quebrada La Historia ... 23
Foto 4. 23 Foto 5. Desarenador (zona de entrada, salida) ... 29
Foto 6. Desarenador La Piedrahita y trasvase del caudal de La Carmelita ... 30
Foto 7. Desarenador La Común ... 31
Foto 8. Tramos inestables de la red de conducción del desarenador de La Carmelita al desarenador La Piedrahita ... 32
Foto 9. Planta de potabilización compacta sector El Bordo parte alta ... 33
Foto 10. Vista general planta de potabilización de agua convencional abastece zona urbana .. 34
Foto 11. Sistema de entrada, canaleta parshall, mezcla rápida y canal de entrega de agua a los floculadores ... 35
Foto 12. Almacenamiento del coagulante ... 35
Foto 13. Floculadores hidráulicos ... 36
Foto 14. Sedimentador de alta tasa ... 36
Foto 15. Filtros, y canal de aguas recolector de aguas filtradas ... 37
Foto 16. Caseta de operaciones... 38
Foto 17. Laboratorio y equipos para análisis de la calidad del agua ... 39
Foto 18. Sistema de dosificación con cloro gaseoso en la PPA convencional ... 40
Foto 19. Caseta de aforo para determinar calidad de agua en la red de distribución ... 40
Foto 20. Válvula reguladora de presión ... 44
Foto 21. Tipo de hidrantes del área urbana ... 45
Foto 22. Macromedidores ... 45
Foto 23. Río Nore (aguas arriba y abajo) y quebradas el Plateado y La Común ... 50
Foto 24. Descargas sobre la quebrada El Plateado y sobre el río Nore ... 50
Foto 25. Red alcantarillado que entrega a la planta de tratamiento de agua residual (aún no esta en funcionamiento) ... 50
Foto 27. Vista general tratamiento preliminar, zona de entrada, salida y distribucción del agua
residual a la laguna ... 53
Foto 28. Laguna primaria anaerobia ... 54
Foto 29. Lagunas facultativas ... 54
Foto 30. Carro Recolector ... 59
Foto 31. Almacenamiento de residuos hospitalarios ... 60
Foto 32. Caseta de reciclaje ... 61
Foto 33. Proceso de compostaje ... 62
Foto 34. Vista general del relleno sanitario actual... 63
Foto 35. Maquinaria utilizada para el proceso de disposición final de residuos sólidos ... 64
Foto 36. Vista general del relleno y sistema de tratamiento de lixiviados ... 66
Foto 37. Caseta de operaciones y báscula ... 67
Foto 38. Problemas de la vía interna de acceso y de la disposición del material de cobertura . 67 Foto 39. Caseta de compostaje en terminación y zona de descargue de residuos sólidos orgánicos ... 68
Foto 40. Vía de acceso externa ... 68
LISTADO DE ANEXOS
Anexo 1 Boletín censo general 2005 perfil Frontino
Anexo 2 Concesiones de agua sobre las fuentes La Carmelita y la Piedrahita Anexo 3 Manual de operación de la planta de potabilización compacta Anexo 4 Resultados del índice de riesgo de calidad del agua
Anexo 5 Licencia ambiental para el proyecto del parque de aprovechamiento de residuos sólidos La Esperanza
1 INTRODUCCIÓN
El Programa Agua para la Prosperidad, liderado por el Gobierno Nacional, es la nueva estrategia para atender las necesidades en materia de agua potable y saneamiento básico en el país; a través de este se busca asegurar mecanismos eficientes en la prestación de los servicios de acueducto, alcantarillado y aseo; acelerar la ejecución de los recursos con que cuenta el sector, generar esquemas idóneos de financiamiento, sostenibilidad y promoción de la regionalización. Se busca vincular en su totalidad los municipios, para que hagan parte del programa y logren acceder a recursos financieros de una manera más rápida.
Los objetivos principales del Programa son: Incrementar la cobertura de los servicios, mejorar la calidad del agua para consumo humano, aumentar el tratamiento de aguas residuales, mejorar la gestión integral de residuos sólidos, proteger cuencas abastecedoras y fortalecer la prestación de los servicios públicos.
La Gobernación de Antioquia como ente territorial, entra a participar en el Programa Agua para la Prosperidad, con el objeto de aumentar los indicadores de calidad, continuidad y cobertura, en la prestación de los servicios de acueducto, alcantarillado y aseo, con la vinculación de 60 municipios en la actualidad.
Como líder del Programa se designa a la Gerencia de Servicios Públicos, quien ejerce la función de Gestor; y quien a su vez, contrata con la Universidad de Antioquia, la Gerencia Asesora de este Programa, mediante convenio interadministrativo, establecido en el Contrato Proyecto PDA ASCON11-172 de 2011, suscrito entre la Universidad de Antioquia y la Gobernación.
En la actualidad se está ejecutando la etapa de Diagnóstico Técnico de los sesenta municipios que hacen parte del Programa Agua para la Prosperidad en Antioquia.
Esta etapa de actualización de los diagnósticos, es esencial para identificar las necesidades de los municipios y posteriormente priorizar los proyectos de acuerdo a lo identificado; y así definir la inversión requerida para cada uno; con el objeto de aumentar los indicadores de cobertura, calidad y continuidad.
El informe de esta etapa de diagnóstico, se presenta por municipio, con el fin de dar una mayor claridad de las necesidades particulares de cada uno.
A continuación se presenta la actualización del municipio de Frontino, realizado por la Gerencia Asesora del Programa Agua Para la Prosperidad, en el cual se describen los aspectos generales del municipio, de la infraestructura existente, su funcionamiento y operación para cada uno de los sistemas: así como anexos de los documentos y registros soporte de la información recopilada durante la visita de campo realizada al municipio objeto de estudio, bajo la cual se desarrolla este informe.
2 ÁREA DEL PROYECTO
El área objeto de este diagnóstico, es la zona urbana del municipio de Frontino, se encuentra situado en el oriente del Departamento de Antioquia, en la subregión de embalses.
Antioquia es uno de los 32 departamentos de Colombia. Está localizado en la zona noroccidental del país. Su capital es Medellín, segunda ciudad en población y economía de la nación.
Limita al norte con el mar Caribe y con el departamento de Córdoba; al oeste con el departamento del Chocó; al este con los departamentos de Bolívar, Santander y Boyacá, y limita al sur con los departamentos de Caldas y Risaralda.
Antioquia es una de las entidades territoriales más antiguas de Colombia, puesto que fue conformada en 1576. Se encuentra dividida en 126 municipios, 60 de los cuales son objeto del presente contrato y se listan en la Tabla No. 1.
Figura 1. Localización del municipio de Frontino en el contexto Departamental y Nacional
Tabla 1. Listado de Municipios Vinculados al Programa de Agua para la Prosperidad – Objeto de Estudio
REGIÓN MUNICIPIO REGIÓN MUNICIPIO
BAJO CAUCA Caucasia ORIENTE Argelia Cáceres El Santuario El Bagre La Ceja Nechí Nariño
Zaragoza San Francisco
MAGDALENA MEDIO
Caracolí San Luis
Maceo San Rafael
Puerto Berrío Sonsón
Puerto Nare
SUROESTE
Amagá
Puerto Triunfo Andes
NORDESTE
Amalfi Angelópolis
Cisneros Betulia
Remedios Fredonia
San Roque Hispania
Segovia Jericó
Vegachí La Pintada
Yolombó Pueblo Rico
NORTE
Briceño Salgar
Campamento Santa Bárbara
Carolina del Príncipe Titiribí
Gómez Plata Urrao
Ituango URABÁ Arboletes San Andrés de Cuerquía Necoclí San José de la Montaña San Juan de Urabá Santa Rosa de Osos Vigía del Fuerte
OCCIDENTE Anzá OCCIDENTE Giraldo Buriticá Heliconia Caicedo Peque Cañasgordas Sabanalarga Frontino Uramita
3 METODOLOGÍA DE RECOPILACIÓN DE LA INFORMACIÓN
Para realizar la descripción de la infraestructura se llevo a cabo una visita de campo en el municipio de La Pintada durante los días del 31 de mayo, 1 y 2 de junio del 2012, con el objeto de hacer el levantamiento de cada uno de los componentes de los sistemas de acueducto, alcantarillado y aseo; y cuyos datos permiten la evaluación física y de funcionamiento de estos, para ello fue necesario realizar unas actividades previas, las cuales se mencionan a continuación.
3.1 TRABAJO DE CAMPO
Para la elaboración del presente informe de diagnóstico, se realizó las visitas y reconocimiento de campo por parte del equipo técnico de la Gerencia Asesora del Programa de Agua para la Prosperidad.
Las visitas y reconocimientos de campo fueron apoyados por los funcionarios de la administración municipal del municipio de Frontino y por el personal profesional y operativo de la Empresa de Servicios Públicos de Frontino E.S.P.
El objetivo de las visitas es realizar el reconocimiento de la infraestructura a nivel físico, identificar condiciones del funcionamiento y falencias de cada componente.
Es importante aclarar que durante el trabajo de campo, se encontró que estaban en la etapa final de construcción de la planta de potabilización de agua para abastecer el área urbana.
La recopilación de los aspectos técnicos de cada sistema, se diligenció en formatos que incluían aspectos administrativos, legales, técnicos y ambientales de los componentes objeto de valoración.
De forma más detallada, las actividades realizadas, fueron las siguientes:
Realización de registro fotográfico
Diligenciamiento de los formatos e instructivos de campo
Recopilación de información in sitú, de la infraestructura (captaciones, bombeos, plantas de tratamiento, almacenamientos, redes de distribución, redes de alcantarillado, rellenos sanitarios, manejo de residuos sólidos, proyectos en ejecución o ejecutados, etc.).
Para las estructuras existentes se realizó: levantamiento de unidades, reconocimiento del sistema de operación y corroboración de planos de existentes.
3.2 CONSECUCIÓN Y EVALUACION DE LA INFORMACIÓN SECUNDARIA
Para dar cumplimiento con las metas del diagnóstico se llevó a cabo la consecución y evaluación de la información existente de cada uno de los componentes de los sistemas de acueducto, alcantarillado y aseo; además de ser objeto de verificación en la visita de campo.
La revisión de la información secundaria, se orientó al análisis detallado en orden cronológico de todos los documentos desarrollados hasta la fecha, que han incluido, de forma directa e indirecta, aspectos relacionados con los componentes de los sistemas evaluados y así seleccionar la información útil que sirva como base para el desarrollo del diagnóstico en el municipio.
Entre los documentos generales relacionados se encuentran, el esquema de ordenamiento territorial, el plan de gestión integral de residuos sólidos, el plan de saneamiento y manejo de vertimientos, documento de los estudios y diseños de los sistemas de acueducto y alcantarillado y la optimización del sistema de alcantarillado en 2010, y otros estudios que permitan conocer aspectos socioeconómicos de los servicios de acueducto, alcantarillado y aseo, relacionados con la cobertura y usuarios.
3.3 INFORMACIÓN CARTOGRAFICA
Las bases cartográficas y topográficas del municipio se encuentran en el Instituto Geográfico Agustín Codazzi en las siguientes planchas:
Tabla 2. Planchas geográficas del municipio de Frontino1
Escala Plancha 1:100.000 114 1:50.000 114-IV 1:25.000 114-IV-C 1:10.000 114-IV-C-4
1 Fuente: Informe INAM-085-ITE-001-2008-2 Diagnóstico Municipio de Frontino , elaborado en el año 2008,
4 ASPECTOS GENERALES DEL MUNICIPIO DE FRONTINO
4.1 LOCALIZACIÓN GENERAL
El Municipio de Frontino está situado sobre la cordillera occidental sobre la vertiente del río Atrato, hacia la parte Occidental del Departamento de Antioquia y al noroeste de Colombia, y pertenece a la jurisdicción de CORPOURABA.
Limita con los municipios de Uramita, Dabeiba, Murindó, Vigía del Fuerte, Urrao, Abriaquí y Cañasgordas. La Figura 1 presenta la localización general del municipio.
Figura 2. Frontino en el Occidente2
2Fuente: Plan de saneamiento y manejo de vertimientos del área urbana del municipio de Frontino (2006 –
4.2 ASPECTOS HISTÓRICOS3
Frontino fue fundado en 1806; en 1850 es elevado a la categoría de distrito parroquial; en 1859 se erige como municipio; en 1883 se construye el primer templo y En 1959 se inauguró el aeródromo de Frontino.
Desde 1806 existía en el mismo lugar que hoy ocupa Frontino, un pequeño caserío fundado por unos señores Arias Guzmán, venidos de Sabanalarga y Cañasgordas. En 1842 vinieron habitantes de Santa Fe de Antioquia y otros lugares del Departamento. En el año de 1872 no se veía edificio de tejas por parte alguna, sólo una pequeña iglesia de tapia y teja, las demás eran pajizas.
El nombre del Municipio se ha querido explicar por el vocablo que indica la presencia de algunas manchas blancas en la frente de los caballos, micos y otros animales, también, la placa brillante que ostenta el Cerro Plateado en su parte superior; otros dicen que viene del Páramo del Frontino, inmensa mole montañosa que pertenece al distrito de Urrao. De las anteriores hipótesis, la más aceptada popularmente es la primera.
Frontino continúa siendo un distrito panelero y rico en agua. De parque amplio y templo imponente. En los resguardos indígenas, los Emberá Catíos todavía conservan su cultura y venden artesanías hechas en iraca y hoja de caña.
4.3 ASPECTOS FÍSICOS 4
4.3.1 1 Límites y extensión
Frontino limita al Norte con los municipios de Dabeiba y Uramita, al sur con Urrao y Abriaquí, al Occidente con Murindó y al Oriente con el municipio de Cañasgordas).
El municipio de Frontino cuenta con una extensión aproximada de 1.263 Km2 de los
cuales 1.55 Km2 hacen parte del casco urbano, mientras 1.261,45 Km2 pertenecen a la
zona rural.
4.3.2
–
Relieve y climaEl área municipal es de 1.263 km2, con un territorio montañoso correspondiente a la
cordillera Occidental de los Andes. El municipio está dividido en nueve corregimientos que reúnen sesenta y ocho veredas. El área urbana está dividida en trece barrios.
3 Fuente: Informe INAM-085-ITE-001-2008-2 Diagnóstico Municipio de Frontino , elaborado en el año 2008,
por el Consorcio INAR - AMBIOTEC
4 Fuente Programa nacional de mejoramiento integral de la gestión de residuos sólidos en Colombia – PGIRS
Los parámetros están dados por variables como la temperatura, evaporación, humedad relativa y brillo solar; en la siguiente tabla se relacionan los datos correspondientes.
Tabla 3. Ccaracterísticas de la Climatología del municipio de Frontino
Característica Unidad Mínima Máxima Promedio
Temperatura ambiente °C °C 13,45 27,87 20,66
Lluvia (dato anual histórico)
(mm/año) mm 81,52 286,7 368,25
Evaporación (mm /año) mm 44,69 59,94 52,31
Horas de brillo solar (h/día) HR 10,38 14,44 18,02
Humedad ambiente (% % 94,1 92,25 93,17
4.3.3 Infraestructura vial
Aéreas: Aeropuerto Guillermo Gaviria Echeverry. Pista aérea en el corregimiento del
Cerro distante 5 Km desde la cabecera municipal, el cual fue inaugurado el 6 de agosto de 2004 y que a la fecha recibe vuelos charter.
Terrestres: Para llegar a Frontino se debe tomar la Carretera al mar, saliendo desde la
terminal del norte en Medellín, el viaje aproximadamente se demora entre 3 y 4 horas dependiendo del medio de transporte que se use ya sea bus, microbus, ó taxí, los costos también varían y van desde 21.500 pesos hasta 30.000 pesos. Durante el recorrido que es en su totalidad por carretera pavimentada usted pasa por el Túnel de Occidente, San Jerónimo, Santa Fé de Antioquia, Manglar y Cañasgordas. Desde este último se demora unos 45 minutos. Cabe destacar que se está construyendo una carretera entre la Vereda La Balsa del municipio de Cañasgordas y el Municipio de Frontino, lo que acortará la distancia en 14 km desde el municipio vecino de Cañasgordas hasta Frontino.
4.3.4 Hidrografía
La alta precipitación de la zona, unido a lo irregular del relieve, origina un sistema abundante de quebradas y arroyos que conforman el denominado sistema del Riosucio, estando entre los más importantes el río Herradura, Verde, El Cero, Nore, Chaquenodá, Carauta, Murrí, Quiparadó y Musinga. Entre las quebradas, es importante la Piedrahita por ser la que abastece el acueducto de la cabecera Municipal.
Los ríos Chaquenodá, Carauta, Jengamecodá y Penderisco integran el Murrí y aportan entre 250 y 360 m3/sg. El complejo hídrico de Frontino alimenta dos grandes ríos el Murrí y el Riosucio que vierten sus aguas a la gran cuenca del Atrato.
4.3.5 Geomorfología local
La cabecera municipal está situada a 1.800 metros sobre el nivel del mar y la altura del territorio va entre los 100 metros y 4.080 metros en el Cerro de Campanas, máxima altura de la Cordillera Occidental en Antioquia.
El municipio de frontino cuenta con el Parque Nacional de las Orquídeas, el cual comprende una porción de la selva andina adscrita a la cordillera Occidental en su vertiente occidental, así como también al páramo de Frontino o Urrao, abarcando altitudes que oscilan entre los 300 y los 3.850 metros.
La geología se conforma por rocas mesozoicas de afinidad oceánica, metasedimentaria y de vulcanismo básico predominantemente. El clima está estratificado de forma vertical, presentándose varios pisos bioclimáticos.
4.4 ASPECTOS DEMOGRÁFICOS
4.4.1 Evaluación de Población
Para el análisis y proyección de la población del municipio de Frontino, se examinó la información de los registros históricos de los censos del DANE y la información de los estudios y diseños realizados en años anteriores para el área urbana del Municipio.
En este análisis se realiza la evaluación para establecer el comportamiento de la población del municipio de Frontino y su proyección hacia el año 2037 (período de 25 años, determinado de acuerdo a la resolución 2320 del 27 de noviembre de 2009), para niveles de complejidad bajo, medio y medio alto.
Información DANE
La información que se tiene para realizar la proyección de la población se consultó en la página Web del DANE, este es el consolidada del censo realizado en el año 2005; en el cual se encuentran registrados los datos de población de los censos de los años de 1985, 1993 y 2005 y su proyección hasta el año 2020. En la Tabla 4 se muestran los datos, los cuales permiten identificar el comportamiento de la población, según esta fuente de información.
Tabla 4. Consolidado de la dinámica demográfica del municipio de Frontino y la población proyectada por el DANE al año 2012
Censo (año) Total (hab.) Urbana (hab.) Rural (hab.) 1985 25.997 7.123 18.874 1993 24.441 7.777 16.664 2005 20.031 7.615 12.416 2012 17.587 7.181 10.406
Fuente: Registros de los Censos Dane – www.dane.gov.co
Con lo observado en la Tabla anterior, se tiene que la población del municipio de Frontino, presenta un decrecimiento poblacional de la zona rural durante todos los periodos; para la zona urbana se observó un crecimiento durante los años de 1985 a 1993, pero a partir de ese año se dio decrecimiento de la población en el área urbana también; esta situación se ve reflejada por las criticas condiciones de orden público que se presentaron en la zona y a la búsqueda de mejores condiciones de la calidad de vida frente al componente laboral y de educación.
Población según afiliación al SISBEN
Según la información consultada en la oficina del SISBEN del municipio de Frontino se tiene la siguiente población registrada al 1 de junio de 2012.
Zona urbana: 8.070 habitantes
Zona Rural dispersa: 9.034 habitantes Zona rural corregimiento: 1.401 habitantes Población total SISBEN: 18.505 habitantes
De la información presentada, se puede concluir que el DANE realizó una proyección de población decreciente al año 2012, teniendo como base el cambio decreciente de población durante los períodos analizados; comparando los datos del DANE con el SIBEN se tiene que la población actual es mayor a la población proyectada en el DANE y a su vez a la registrada en el censo del año 2005. Con esto se puede observar una reactivación en el aumento de población del área urbana del municipio de Frontino.
Población según suscriptores
De acuerdo a información reportada por la Empresa de Servicios Públicos de Frontino E.S.P., en el año 2012 existen 2.748 suscriptores del sistema de acueducto, de los cuales 2.393 son residenciales.
Para el cálculo del número de habitantes actuales, se toma como base la densidad poblacional del municipio determinada por el DANE en el censo del año 2005, en la cual se determinó que el promedio de personas por hogar para el área urbana de Frontino es de 3,6 habitantes por vivienda5. Ver Anexo 1.A continuación se muestra el cálculo
realizado.
Población actual = 2.393 viviendas * 3,6 habitantes/vivienda Población actual = 8.615 habitantes
Por tanto al año 2012 se tiene una población en la cabecera urbana del Municipio de 8.615 habitantes. Esta población muestra también, que en la zona urbana del municipio de Frontino se ha presentado un crecimiento de la población fija.
Población flotante
El municipio de Frontino no presenta una alta actividad en el sector turismo; este es concurrido sobre todo en épocas de las fiestas de la Panela y del Cacique; la otra población flotantes es la que llega a la zona por actividades comerciales ocasionales y los fines de semana (sábados y domingos) la población de la zona rural se desplaza al área urbana del Municipio en gran cantidad. Es importante tener esta población en cuenta, para la proyección de población y con ello garantizar la capacidad de los sistemas de acueducto y alcantarillado; por tanto se tomará como base de esta población el 1% de la población fija y se proyectara su crecimiento con una tasa del 1%.
4.4.2 Proyección de Población6
Para la proyección de la población del municipio de Frontino, se parte de las siguientes consideraciones:
La información inicial es la registrada en el DANE al año 2005, en la cual se tiene como población 7.615 habitantes.
Para la proyección de la población de la zona urbana del Municipio de Frontino, se acogen los métodos establecidos en la guía No. 01 del RAS 2.000; la cual recomienda que para un nivel de complejidad Medio y Medio Alto, se debe proyectar la población por los métodos aritmético, geométrico, exponencial y de Wappus. Además de que se realiza una proyección con tasa de crecimiento del 1%, indicando que en el área urbana del municipio se ha presentado un crecimiento en la población acorde a lo
5 Fuente: Boletín Censo General 2005, perfil Frontino – Antioquia, emitido el 13 de septiembre de 2010.
establecido según la información reportada en el SISBEN y con el número de suscriptores del sistema de acueducto; esta información también convalida la proyección de población realizada por Corpourabá en el año 2010, cuando realizó la proyección de población del área urbana para otorgar un caudal de concesión de agua, en la cual se tiene que para el año 2030 en el área urbana del municipio de Frontino se tendrá una población de 10.837 habitantes.
Las proyecciones se realizarán desde el año 2005, para tomar al año 2012 la población base de proyección a 25 años (período establecido en la resolución 2320 del 27 de noviembre de 2009).
Tabla 5. Datos iniciales y tasas de crecimiento acorde al método Censos
Fuente Tasas de crecimiento
Año Población Proyección Geométrica Proyección Exponencial Proyección Wappaus 1993 7777 DANE 2005 7615 DANE r k i 2012 816 Población Flotante -0,175 -0,002 -0,175
Tabla 6. Proyecciones de población zona urbana municipio de Frontino
Año Proyección Aritmética Proyección Geométrica Proyección Exponencial Proyección Wappus Tasa 1% Población flotante 1% crecimiento Población total (1%) -0,175 -0,002 -0,175 1 1 2.005 7.615 7.615 7.615 7.615 7.615 7.615 2.006 7.602 7.602 7.602 7.602 7.691 7.691 2.007 7.588 7.588 7.588 7.588 7.768 7.768 2.008 7.575 7.575 7.575 7.575 7.846 7.846 2.009 7.561 7.562 7.562 7.562 7.924 7.924 2.010 7.548 7.549 7.549 7.548 8.003 8.003 2.011 7.534 7.535 7.535 7.535 8.083 8.083 2.012 7.521 7.522 7.522 7.522 8.164 816 8.981 2.013 7.507 7.509 7.509 7.509 8.246 825 9.071 2.014 7.494 7.496 7.496 7.496 8.328 833 9.161 2.015 7.480 7.483 7.483 7.483 8.412 841 9.253 2.016 7.467 7.469 7.469 7.469 8.496 850 9.345 2.017 7.453 7.456 7.456 7.456 8.581 858 9.439
Año Proyección Aritmética Proyección Geométrica Proyección Exponencial Proyección Wappus Tasa 1% Población flotante 1% crecimiento Población total (1%) -0,175 -0,002 -0,175 1 1 2.018 7.440 7.443 7.443 7.443 8.667 867 9.533 2.019 7.426 7.430 7.430 7.430 8.753 875 9.629 2.020 7.413 7.417 7.417 7.417 8.841 884 9.725 2.021 7.399 7.404 7.404 7.404 8.929 893 9.822 2.022 7.386 7.391 7.391 7.391 9.018 902 9.920 2.023 7.372 7.378 7.378 7.378 9.109 911 10.020 2.024 7.359 7.365 7.365 7.365 9.200 920 10.120 2.025 7.345 7.352 7.352 7.352 9.292 929 10.221 2.026 7.332 7.340 7.340 7.339 9.385 938 10.323 2.027 7.318 7.327 7.327 7.327 9.479 948 10.426 2.028 7.305 7.314 7.314 7.314 9.573 957 10.531 2.029 7.291 7.301 7.301 7.301 9.669 967 10.636 2.030 7.278 7.288 7.288 7.288 9.766 977 10.742 2.031 7.264 7.275 7.275 7.275 9.863 986 10.850 2.032 7.251 7.263 7.263 7.263 9.962 996 10.958 2.033 7.237 7.250 7.250 7.250 10.062 1.006 11.068 2.034 7.224 7.237 7.237 7.237 10.162 1.016 11.178 2.035 7.210 7.225 7.225 7.224 10.264 1.026 11.290 2.036 7.197 7.212 7.212 7.212 10.367 1.037 11.403 2.037 7.183 7.199 7.199 7.199 10.470 1.047 11.517
En la proyección anterior se puede observar que el comportamiento de la población por el los cuatro métodos establecidos en el RAS presentan un decrecimiento en la población, acorde a lo establecido en la proyección del DANE; pero que con lo mostrado en el SISBEN no presenta la realidad que en la actualidad muestra el municipio, en cuanto al comportamiento demográfico. El crecimiento de la población fija utilizando la tasa del 1%, muestra que la población a período de diseño (25 años) sería de 10.470 habitantes; Con los resultados anteriores y analizando las actividades económicas y los datos de las diferentes fuentes de información, se concluye que para efectos del presente estudio se trabajará con la población calculada utilizando la tasa de crecimiento del 1%; adicionalmente se tendrá en cuenta la población flotante proyectada con tasa del 1% anual, para tener una población total a período de diseño de 11.517 habitantes.
4.4.3 Nivel de Complejidad
Para definir el Nivel de complejidad del municipio de Frontino, se tomó la normatividad establecida en el Reglamento Técnico del Sector de Agua Potable y Saneamiento Básico (RAS 2000) en su capítulo A.3, el cual describe que la escogencia del nivel de complejidad del sistema depende de la proyección de la población en el período de diseño y de la capacidad económica del municipio.
En base a la Tabla 7 y con la población proyectada a 25 años para la zona urbana del municipio de Frontino (11.517 habitantes, Tabla 6), los cuales serán beneficiados por el sistema de acueducto, se define entonces que el nivel de complejidad según la población es “MEDIO”.
Tabla 7. Asignación del Nivel de Complejidad
Nivel Complejidad Población en la zona
urbana (7)
Capacidad Económica de los usuarios (8)
Bajo < 2.500 Baja
Medio 2.501 a 12.500 Baja
Medio Alto 12.501 a 60.000 Media
Alto > 60.000 Alta
Fuente: Reglamento técnico del sector de agua potable y saneamiento básico _ RAS 2000
8 Proyectado al periodo de diseño, incluida la población flotante
Asignación del Nivel de Complejidad según la Capacidad Económica
Para determinar la capacidad económica del municipio de Frontino, se utilizará, una de las metodologías recomendadas en la guía No. 001 del RAS 2000; para lo cual se parte de la información del número de suscriptores del servicio de acueducto por estrato, relacionado en la siguiente Tabla.
Tabla 8. Suscriptores servicio de acueducto por estrato9
Estrato No. Suscriptores Porcentaje (%)
1 430 15,65 2 931 33,88 3 1.032 37,55 4 81 2,95 Comercial 233 8,48 oficial 41 1,49 Total 2.748 100
El mayor porcentaje de población de la cabecera urbana se encuentra establecida en el estrato 1 y 2 (aproximadamente el 50%).
Acorde a lo anterior y teniendo en cuenta las recomendaciones establecidas en la Guía RAS No. 001, en su numeral 1.3, establece que para poblaciones que más del 50% de sus habitantes se encuentran en los niveles 1 y 2, la capacidad económica del municipio es “BAJA”, se tiene que la zona urbana del municipio de Frontino se encuentra en este rango.
Como resultado de los análisis de población y capacidad económica de la zona urbana del municipio de Frontino, y con base en las recomendaciones establecidas en el RAS 2000, el nivel de complejidad que se debe adoptar es el que resulte mayor entre la clasificación obtenida por la proyección de población y la capacidad económica actual de los habitantes; donde se obtiene que la población está en el rango de 2.501 a 12.500 habitantes ubicándolo en el nivel de complejidad Medio, por lo tanto el nivel de complejidad de la zona urbana del municipio de Frontino es MEDIO.
4.4.4 Caudales
En la Tabla 8, se presenta el cálculo teórico de los caudales actuales y futuros teniendo en cuenta lo establecido en la resolución 2320 del 27 de noviembre de 2009; y en la Tabla 9 se muestra el resumen de los caudales.
Dotación Neta = 115 L/hab-día (Clima frío o templado, municipio localizado a 1.800 m.s.n.m).
Porcentaje de pérdidas aceptable = 25 %
Dotación Bruta = 153,3 L/hab-día
Tabla 9. Proyecciones de población y demanda del acueducto
del municipio de Frontino
Año Población proyectada (habitantes) Demanda de agua - Qmd. (L/s) Caudal máximo diario - k1=1.3 QMD (L/s) Caudal máximo horario - k1=1.5 QMH (L/s) Capacidad de almacenamiento 33% Qmd/día (m³) 2012 8.981 15,94 20,72 31,08 596,72 2013 9.071 16,10 20,93 31,39 602,69 2014 9.161 16,26 21,14 31,70 608,71 2015 9.253 16,42 21,35 32,02 614,80 2016 9.345 16,59 21,56 32,34 620,95 2017 9.439 16,75 21,78 32,66 627,16 2018 9.533 16,92 21,99 32,99 633,43 2019 9.629 17,09 22,21 33,32 639,77 2020 9.725 17,26 22,44 33,65 646,16 2021 9.822 17,43 22,66 33,99 652,62 2022 9.920 17,61 22,89 34,33 659,15 2023 10.020 17,78 23,12 34,67 665,74 2024 10.120 17,96 23,35 35,02 672,40 2025 10.221 18,14 23,58 35,37 679,12 2026 10.323 18,32 23,82 35,72 685,91 2027 10.426 18,50 24,05 36,08 692,77 2028 10.531 18,69 24,30 36,44 699,70 2029 10.636 18,88 24,54 36,81 706,70 2030 10.742 19,06 24,78 37,18 713,77 2031 10.850 19,25 25,03 37,55 720,90 2032 10.958 19,45 25,28 37,92 728,11 2033 11.068 19,64 25,53 38,30 735,39 2034 11.178 19,84 25,79 38,68 742,75 2035 11.290 20,04 26,05 39,07 750,17 2036 11.403 20,24 26,31 39,46 757,68 2037 11.517 20,44 26,57 39,86 765,25
Tabla 10. Resumen de caudales teóricos
Modelo de Cálculo
Caudal para Población Actual (8.981 hab)
(L/s)
Caudal para Población Futura (11.517 hab)
(L/s)
Caudal medio diario (Qmd)
400 . 86 *dbruta p Qmd 15,94 20,44
Caudal Máximo Diario (QMD) 1
* k
Qmd
QMD
K1 = 1.3 20,72 26,57Caudal Máximo Horario (QMH) 2
* K
QMD
QMH
K2 = 1.5 31,08 39,86 4.5 ACTIVIDAD ECONÓMICA10La economía de Frontino se basa en la Agricultura (café, caña de azúcar para la producción de panela), La Ganadería integral y la Minería es la actividad económica más importante, siendo el oro el principal producto.
Frontino también ha desarrollado el sector terciario de la actividad económica; El comercio, generando diversas actividades que le proporcionan mayor dinámica al Municipio, dentro del contexto de la subregión.
Las actividades productivas de las áreas rurales han disminuido considerablemente, en parte por los hechos de violencia presentados en los últimos años, ocasionando desplazamientos forzados de la población campesina, y por otras causas como la falta de técnicas apropiadas para la diversificación de cultivos.
4.5.1 Uso del Suelo
El valle donde se encuentra ubicado el casco urbano, es precisamente el que presenta un mayor grado de intervención, con una cobertura en su mayoría compuesta por pastos, y en menor proporción los cultivos, los relictos de bosque en esta zona son escasos. Cabe destacarla además como la zona que presenta una menor pendiente, lo que puede llevar a pensar que esta sea una de las razones para el alto grado de transformación antrópica que evidencia.
10 Fuente: Informe INAM-085-ITE-001-2008-2 Diagnóstico Municipio de Frontino , elaborado en el año 2008,
Tabla No. 1. Distribución Porcentual Del Uso Del Suelo11
Uso Área(has) % total
Cultivos 3720.5 2.9
Pasto 24747 19.6
Rastrojo 21884 17.3
Bosque natural 75948.5 60.1
Total 126300 100
De acuerdo con la tabla anterior, el 60% del área total del Municipio, se encuentra cubierta por bosque natural, Frontino junto con Dabeiba, es el que presenta mayor predominancia de esta cobertura dentro de los Municipios que integran la subregión, teniendo en cuenta además que son los que poseen las mayores áreas, lo que los coloca al frente también en cuanto a extensión ocupada por esta.
Los pastos (20%) y los rastrojos (17%) se encuentran distribuidos en aproximadamente proporciones similares, de cuyos datos se puede inferir, una fuerte tendencia hacia el desarrollo de actividades ganaderas, el segundo indica una conversión del bosque natural a otro uso y su posterior abandono, debido a la falta de productividad. Los cultivos ocupan un 3% del área Municipal.
4.5.2 Empleo
El empleo del municipio es generado en su mayoría por el sector pecuario con una porte del 86.45%.
Los cultivos que mayor dinámica ejerce sobre la generación de empleo de la actividad agrícola municipal son en orden de importancia: el café y la caña.
4.6 SERVICIOS PÚBLICOS DOMICILIARIOS
4.6.1 Energía y telecomunicaciones
La energía eléctrica es suministrada por la Empresa Publicas de Medellín (E.P.M), y la telefonía por la Empresa Antioqueña de Teléfonos (EDATEL). Los servicios de energía y teléfono tienen buena calidad, con alta cobertura del servicio domiciliario en el casco
urbano Existe servicio local de comunicación telefónica nacional e internacional y es común el uso de la telefonía celular. Se presenta falta del alumbrado público en algunos centros poblados.
4.6.2 Acueducto, alcantarillado y aseo
La prestación de los servicios públicos de acueducto, alcantarillado y aseo, es realizado por la Empresa de Servicios Públicos de Frontino E.S.P.; la cual se conformo mediante Acuerdo No. 047 del 3 de diciembre de 1996, por el cual se autoriza la creación de una Empresa industrial y comercial del Estado.
En la actualidad, la empresa está registrada en la Súper Intendencia de Servicios Públicos Domiciliarios, y reporta la información de todas sus actividades al Sistema único de Información - SUI y en el Registro Único de Prestadores de Servicios RUPS.
La empresa cuenta su organigrama y el manual específico de funciones por dependencias.
En el capítulo 5 se describe la infraestructura, características, funcionamiento y cobertura de cada uno de los componentes del servicio de acueducto, alcantarillado y aseo.
Además existe actualmente una comunidad que realiza la prestación del servicio de acueducto para el sector de Juan 23 el cual se abastece de la quebrada La Común, el cual es administrado por la Junta de Acción Comunal del mismo barrio, el cual abastece a 88 viviendas.
5 DIAGNÓSTICO TÉCNICO DE LOS SISTEMAS ACTUALES DE PRESTACIÓN DE LOS SERVICIOS PÚBLICOS EN EL MUNICIPIO LA PINTADA
5.1 SISTEMA DE ACUEDUCTO
El Sistema de acueducto de la zona urbana del municipio de Frontino, es abastecido por tres fuentes, estas son las quebradas La Carmelita, La Piedrahita y La Común; las captaciones son laterales y tipo dique, cuenta con tres desarenadores convencionales, red de conducción en PVC y concreto, tiene dos sistemas de potabilización de agua una compacta y otra convencional; se realiza el proceso de cloración pero el sector Juan 23 no consume agua tratada; existe macromedición y micromedición; las redes de distribución varían de diámetro de ½” a 6”.
El sistema de acueducto que surte el 96,84% de las viviendas de la zona urbana del municipio de Frontino es operado por las Empresas de Servicios Públicos de Frontino E.S.P. y el sistema de acueducto que abastece el barrio Juan 23 (3%) es operado por las personas de la junta de acción comunal del mismo barrio; este no tiene ningún tipo de tratamiento.
5.1.1 Fuente de abastecimiento
El acueducto de la zona urbana del municipio de Frontino, se surte de las quebradas La Carmelita, La Piedrahita y La Común; las dos primeras pertenecientes a la microcuenca del río la Herradura y la tercera perteneciente a la cuenca del río Sucio.
No existen datos o estudios hidrológicos que permitan determinar los caudales de cada una de las fuentes actuales de abastecimiento, pero si se tienen concesiones de agua de las de abastecimiento La Carmelita y La Piedrahita; (Ver Anexo 2).
5.1.1.1 La Carmelita
Localizada en el corregimiento del Cerro a 17 Km de la cabecera urbana; esta se encuentra protegida por cobertura vegetal en sus alrededores cercanos, pero aguas arriba se presentan vertimientos por actividades ganaderas. Se cuenta con la concesión de aguas otorgada por Corpouraba mediante resolución No. 210-03-02-01-000116 del 25 de enero del 2005, para captar un caudal de 25 L/s y por un período de 20 años (vence en el año 2025)
Foto 1. Quebrada La Carmelita 5.1.1.2 Quebrada Piedrahita
Se encuentra localizada a 12 Km de la cabecera urbana de Frontino, en el corregimiento del Cerro, con coordenadas norte de 6°43’54,8” y oeste de 76°8’34,4”; la fuente se encuentra muy desprotegida por cobertura vegetal y se observa alta presencia de sedimentos en la fuente; adicionalmente se encuentra en una zona con mucha actividad ganadera que genera contaminación hacia la fuente.
Corpouraba mediante resolución No. 200-03-20-02-0687-2010 otorgó concesión de aguas de la fuente La Piedrahita por un caudal de 30 L/s y con vigencia de 20 años.
5.1.1.3 Quebrada La Común
Fuente con poca cobertura vegetal y alta presencia de actividad ganadera en sus alrededores; esta fuente abastece a 83 viviendas del barrio Juan 23; no existe información específica sobre los caudales ofertados por la fuente; tampoco cuenta con concesión de aguas otorgada por la autoridad ambiental.
Foto 3. Quebrada La Historia Foto 4.
5.1.2 Sistema de captación
Las captaciones que actualmente están abasteciendo de agua a la zona urbana del municipio de Frontino son las que se encuentran localizadas en las quebradas La Carmelita, La Piedrahita y La Común. En la Tabla 11, se presentan las características de las captaciones.
5.1.3 Aducción
En la Tabla 12 se relacionan las características de los tramos de aducción, desde la captación hasta el desarenador.
Tabla 11. Características de las estructuras de captación Nombre de
la Fuente Características Registro Fotográfico
La Carmelita
Bocatoma lateral en concreto reforzado; con capacidad para captar 28 L/s.
Dimensiones del Dique
Ancho 4,90 m, vertedero central de 3 m; altura de 2 m y ancho de 0,45 m. Las aletas tienen un espesor de 0,20 m. La rejilla tiene una longitud de 0,80 m y ancho de 0,25 m; está constituida por 28 barras de acero de espesor de 1 cm espaciadas 1,5 cm;
La toma de agua se realiza a través de tubería de PVC en diámetro de 6” la cual transporta el caudal a la caja de derivación. La tubería de purga de la bocatoma es en PVC diámetro de 8”.
La caja de derivación es en concreto tiene 2,20 m de largo, 1,30 m de ancho y 1 m de profundidad; el rebose se realiza por el lateral mediante una lámina de acero.
La tubería de salida hacia el desarenador es en PVC en diámetro de 6”.
Nombre de
la Fuente Características Registro Fotográfico
La Piedrahita
Bocatoma lateral tipo dique en concreto reforzado; con capacidad para captar 170 L/s. Fue construida en el año de 1979. La estructura se encuentra en muy malas condiciones físicas.
Dimensiones del Dique
Ancho vertedero central de 1 m; aleta derecha de 15 m de longitud y espesor de muros de 0,48 m.
La rejilla tiene una longitud de 0,80 m y ancho de 0,40 m; La caja de derivación tiene una profundidad de 2,50 m, la tubería de salida hacia el desarenador es en concreto con una longitud de 20 m.
Nombre de
la Fuente Características Registro Fotográfico
La Común
Captación lateral realizada a través de una represa lateral de dimensiones de largo de 3,60 m en lateral izquierdo, 2,36 m en lateral derecho, ancho superior de 0,25 m y ancho inferior o zona de salida de 1,96 m. Para lograr el paso del agua se tiene una represa tipo dique de 5,80 m de longitud y 0,20 m de ancho.
El agua ingresa a la represa por medio de una tubería de PVC en diámetro de 6”y espesor de 0,10 m. Luego el agua pasa hacia el desarenador en tubería de PVC de diámetro de 4”.
Tabla 12. Características de la red de aducción (captación a desarenador) Nombre Fuente Longitud (m ) y Diámetro (pul) Material Observación Registro fotográfico La Carmelita L: 193,4 m Ø 6” PVC En general se encuentra en buenas condiciones Piedrahita L 20 m Ø 8” Concreto La tubería se encuentra en regulares condiciones físicas
Nombre Fuente Longitud (m ) y Diámetro (pul) Material Observación Registro fotográfico La Común L: 16 m Ø 4” PVC La tubería se encuentra en buenas condiciones físicas, pero no está empotrada ni
amarrada al terreno
presentando así problemas de inestabilidad
5.1.4 Desarenador 5.1.4.1 La Carmelita
Es una estructura convencional en concreto reforzado; se encuentra en condiciones físicas buenas; tiene losa superior en concreto para evitar el ingreso de material vegetal u animales; no se encuentra encerrado por malla. Tiene capacidad de 220 L/s.
Tiene una longitud de 11,40 m, ancho de 2,87 m y profundidad de 2,80 m a la zona de lodos; el espesor de muros es de 0,20 m. La zona de entrada tiene un ancho de 1 m y la zona de salida de 0,80 m. El agua se lleva hacia el desarenador de La Piedrahita.
5.1.4.2 La Piedrahita
Estructura convencional en concreto reforzado, se encuentra en condiciones físicas regulares; se encuentra encerrado con alambre de púa. Los muros del desarenador tienen un espesor de 0,10 m. Tiene una longitud total de 7,40 m y ancho de 2 m
En la zona de entrada tiene un canal de 1 m de ancho para el ingreso y distribución uniforme del flujo, cuenta con caja de rebose con área de un 1 m2,:luego se encuentra
instalada una pantalla perforada con 12 orificios y espesor de 0,15 m.,
Para realizar la purga de lodos se tiene una válvula de torre de diámetro de 8” en el centro del desarenador.
La zona de salida tiene un ancho de 0,70 m; en el momento de la visita el desarenador no estaba en funcionamiento; el agua que estaba ingresando a la zona de salida es la proveniente del desarenador de La Carmelita. La tubería de salida hacia las plantas de potabilización es en PVC diámetro de 6”.
5.1.4.3 La Común
Estructura construida en concreto; es un tanque rectangular con 2,67 m de longitud, 1,10 m de ancho y profundidad de 1,10 m. Se encuentra en buenas condiciones físicas y está tapado con teja de aluminio. Pero este no está dividido en las zonas de un desarenador convencional. La tubería de rebose y purga es en PVC diámetro de 3”.
El agua es distribuida desde el desarenador directamente a las 83 viviendas conectadas del barrio Juan 23.
Foto 7. Desarenador La Común
5.1.5 Aducción (desarenador - tanque de almacenamiento y/o planta de
potabilización de agua)
En la siguiente tabla se realiza el resumen de la longitud y diámetro de las redes de aducción entre el desarenador y el tanque de almacenamiento y/o planta de potabilización de agua.
Tabla 13. Longitud redes de aducción entre desarenador y tanque
de almacenamiento y/o PPA12
Desarenador Hasta Longitud
(m)
Diámetro
(pul) Observación
La Carmelita Desarenador de
la Piedrahita 5.798 6”
Se encuentra en buenas condiciones, pero tiene 3 tramos que pasan por zonas geológicamente inestables. (ver Fotos 8)
Desarenador Hasta Longitud (m) Diámetro (pul) Observación La Piedrahita PPA convencional y compacta
3.000 6” Se encuentra en buenas condiciones físicas.
Foto 8. Tramos inestables de la red de conducción del desarenador de La Carmelita al desarenador La Piedrahita
5.1.6 Planta de tratamiento compacta
Esta planta se encuentra localizada en el sector el Bordo parte alta, abastece a 44 viviendas semi-urbanas; fue instalada hace 15 meses aproximadamente (marzo de 2011), sobre el tanque de almacenamiento enterrado.
El caudal de diseño de la planta es de 1 L/s; es en material de fibra de vidrio; tiene un diámetro de 1 m y altura de 2,40 m. Consta de los procesos de coagulación, floculación, sedimentación por manto de lodos, filtración y desinfección. Tiene sistema de cierre automático; las válvulas y tuberías son en diámetro de 3”
El dosificador de floculante y corrector de pH es tipo venturi hidráulicos, para este proceso adicionan sulfato de aluminio tipo B (2 kg/250 L de agua) y cal hidratada tipo N.
Las unidades que involucran os procesos de floculación hidráulica por medio poroso, sedimentación ascendente por manto de lodos y filtración con arenas. La desinfección se realiza con hipoclorito de calcio.
Foto 9. Planta de potabilización compacta sector El Bordo parte alta
5.1.7 Planta para potabilización de agua convencional
Sistema de tratamiento convencional con filtración rápida; diseñada para tratar un caudal de 60 L/s; construida en el año de 1990, opera 22 horas diarias y actualmente se están tratando aproximadamente 35 L/s.
El 25 de octubre del 2010, se inició la optimización de la planta de potabilización y actualmente no se ha recibido a satisfacción las labores contratadas por la Empresas de Servicios Públicos de Frontino E.S.P., muestra de ello es la falta de funcionamiento de dos de los filtros en el momento de la visita técnica realizada el 31 de mayo de 2012.
Foto 10. Vista general planta de potabilización de agua convencional abastece zona urbana
5.1.7.1 Estructura de entrada, aforo y mezcla rápida
A la planta de tratamiento llegan la red de aducción en diámetro de 6”, la cual es controlada por medio de una válvula en diámetro de 8”; adaptada a un by-pass que va directo a los tanques de almacenamiento; luego pasa a una cámara de aquietamiento de 0,98 m de ancho, 1,0 m de largo. Luego el agua pasa a la canaleta parshall, esta tiene una longitud de 1,32 m. Luego por un vertedero rectangular se realiza la mezcla rápida en un área de 0,8 m2, antes de pasar a los floculadores.
Foto 11. Sistema de entrada, canaleta parshall, mezcla rápida y canal de entrega de agua a los floculadores
El proceso de coagulación se realiza mediante la adición de policloruro de aluminio con una dosis promedio de 17 mg/L. Este se almacena en un tanque de 4.000L, el cual se encuentra instalado en un pórtico de 5 m de alto, a un lado de la PPA.
Foto 12. Almacenamiento del coagulante
5.1.7.2 Floculación
La floculación es un proceso hidráulico; consta de dos unidades paralelas, con tabiques que generan que el flujo se transporte de forma horizontal. El floculador tiene una longitud total de 8,45 m, ancho de 3,82 m y profundidad de 1,20 m; cada módulo consta de 52 placas en fibra de vidrio.
Foto 13. Floculadores hidráulicos 5.1.7.3 Sedimentación
El agua floculada pasa al sedimentador a través de un canal de 1m de ancho y 6,5 m de longitud, y de acá se distribuye en cada unidad de sedimentación controlada por medio de válvulas de torre de diámetro de 8”.
El sedimentador consta de 2 módulos de de alta tasa, separados por un muro en concreto de 0,30 m de ancho; cada uno con longitud de 5,70 m, ancho de 2,45 m y profundidad de 3 m; el espesor de los muros es de 0,30 m.
En cada unidad se encuentran instalados paneles de sedimentación acelerada en fibra de vidrio; en cada compartimiento se encuentran instaladas 6 canaletas diente de sierra de fibra de vidrio, con altura de 0,13 m y ancho de 0,15 m. El agua recolectada en las canaletas pasa a los filtros por medio de un canal recolector de 0,80 m de ancho.
5.1.7.4 Filtración
Sistema de filtración rápida autolavantes; consta de 6 unidades, cada una con dimensiones de 2,70 m de largo, 2,70 m de ancho; para un área superficial de 7,29 m2; la
profundidad total es de 4,70 m y al lecho filtrante es de 3 m. Actualmente solo están operando 4 filtros, dos se encuentran fuera de funcionamiento.
El agua filtrada es recolectada a través de un canal de 17,2 m de largo y 0,70 m de ancho, y a través de un vertedero rectangular de descarga libre pasa a otro canal de 17,2 m de largo y ancho de 1 m donde se lleva a cabo el proceso de cloración.
5.1.7.5 Lechos de Secado
No se cuenta con sistema de tratamiento para los lodos producidos en la planta de potabilización; los lodos son recolectados a través de una red de alcantarillado, la cual descarga en una quebrada localizada sobre la margen derecha de la planta (vista hacia frontino).
5.1.7.6 Caseta de Operaciones
La caseta de operaciones se encuentra en muy buenas condiciones físicas y estructurales; consta de dos plantas con una longitud de 7,30 m de largo y 5,90 m de ancho para un área total de 86,14 m2; en el primer piso se encuentran los servicios
sanitarios, un salón de recepción y el sistema de dosificación de cloro, y en el segundo piso está localizada la zona de entrada y canaleta parshall a la PPA, el laboratorio y el escritorio con su computador para las operaciones de la misma.
.
El laboratorio cuenta con los equipos básicos, como son balanza, pH metro, turbidimetro, equipo de ensayo de jarras, buretas, pipetas, destilador de agua; pero aún hacen falta elementos para su dotación total.
Foto 17. Laboratorio y equipos para análisis de la calidad del agua 5.1.7.7 Desinfección
Como existen dos plantas de potabilización, se realiza desinfección en ambas de la siguiente manera:
Planta de potabilización compacta El Bordo (parte alta): Es un dosificador hidráulico
de concentración constante para la adición del desinfectante. Para esto se cuenta con un tanque plástico rotomoldeado de 205 L; para el proceso se utiliza cloro granulado (hipoclorito de calcio) de alta solubilidad. El sistema tiene un flotador y llave para la regulación de entrega de cloro.
Planta de potabilización convencional:
El sistema de desinfección se realiza mediante la aplicación de Cloro gaseoso, por medio de pipetas con capacidad para aplicar 10 kg/día.
Para el almacenamiento del desinfectante se tiene una caseta localizada en el primer piso de la caseta de operaciones; este sistema se encuentra en buenas condiciones.
La dosis de cloro que en la actualidad se aplica, es de 9 Lb/día; esta aplicación se lleva a cabo en la canaleta que se encuentra después del sistema de filtración.
Foto 18. Sistema de dosificación con cloro gaseoso en la PPA convencional
5.1.8 Análisis de Laboratorio
Actualmente se realizan caracterizaciones de agua en el municipio de Frontino por parte de la Empresa de Servicios Públicos de Frontino E.S.P., toman 3 muestras de agua cada 10 días, a las cuales se les realiza los análisis físico – químicos y microbiológicos; se toman muestras en los sectores de Manguruma y Frontino.
Para el control delo cloro se tienen instaladas 10 casetas de muestreo, distribuidos de a 5 para el sector de Manguruma y Frontino; en ellas se toman muestras los días lunes y viernes.
Foto 19. Caseta de aforo para determinar calidad de agua en la red de distribución
Los resultados entregados por la Secretaria de Salud y Protección Social de Antioquia, determinó que durante el año 2011 el agua suministrada a la población presenta un nivel de riesgo de viable sanitariamente (IRCA 5,3%), aunque algunos parámetros pueden ser altos dado la alta contaminación de la fuente La Piedrahita, o a que hidráulicamente la planta de potabilización no realiza el proceso de remoción del 100%.
5.1.9 Tanques de Almacenamiento
En la zona urbana del municipio de Frontino se cuenta con un total de 4 tanques de almacenamiento en concreto; el primero localizado debajo de la PPA compacta en el sector Borde Alto, y los otros tres están contiguos a la PPA convencional.
En la siguiente tabla se relaciona el volumen de cada uno de los tanques y su descripción, los cuales sumados tienen un volumen de 837,84 m3 y luego se realiza la descripción de
Tabla 14. Volumen tanques de almacenamiento sistema de acueducto del área urbana del municipio de Frontino No. Tanque y Sector que abastece Volumen
(m3) Características Registro Fotográfico
1 El Borde parte alta 87,84 Longitud: 9,40 m Ancho: 4,45 m Profundidad útil: 1,85 m Borde Libre: m Tubería entrada: PVC Ø2” Tubería Salida: PVC Ø2” 2 Frontino 350 Longitud: 10,50 m Ancho: 10,50 m Profundidad útil: 3,20 m Borde Libre: 0,30 m Tubería entrada: PVC Ø6” Tubería Salida: PVC Ø6” Respiraderos: 4 en PVC Ø3”
No. Tanque y Sector que
abastece
Volumen
(m3) Características Registro Fotográfico
3 Entrega al tanque No. 4 127,6 Longitud: 7,40 m Ancho: 7,40 m Profundidad útil: 2,33 m Borde Libre: 0,25 m Tubería entrada: PVC Ø6” Tubería Salida: PVC Ø6” Respiraderos: 4 en PVC Ø4” 4 Manguruma 300 Longitud: 10,60 m Ancho: 10,50 m Profundidad útil: 2,7 m Borde Libre: 0,30 m Tubería entrada: PVC Ø6” Tubería Salida: PVC Ø6” Respiraderos: 4 en PVC Ø3”
5.1.10 Red de Distribución
El sistema de distribución en el área urbana del municipio de Frontino se encuentra dividida en dos mallas, una el sector de Manguruma y la otra el sector de Frontino. El material de la tubería es PVC y los diámetros varían de 2” a 6”; y las derivaciones de las redes domiciliarias se encuentran en diámetro de ½”.
No existe catastro de las redes de distribución, no se tiene información exacta del año de construidas, ni de longitud por diámetro; en el informe que registra la Seccional de Salud de la Gobernación de Antioquia, acerca de la prestación del servicio de acueducto, se encuentra registrado que existen en total 64.000 m de redes instaladas, para todo la cabecera urbana del municipio de Frontino.
En el municipio se han presentado problemas de desabastecimiento de agua, por problemas en la red de distribución, dadas las altas presiones con las que el agua llega a la zona urbana desde la PPA; por tal motivo el 15 de enero del 2012 se realizó la instalación de dos válvulas reguladoras de presión en diámetro de 6”, para cada sector (Mangurma y Frontino), con recursos de la Empresa de Servicios Públicos de Frontino E.S.P. En la siguiente tabla se muestran las presiones que actualmente se están dando en la zona, las cuales aún siguen siendo altas y se encuentran por debajo del límite máximo establecido en el RAS
Tabla 15. Presiones en la red de distribución
Sector Presión (psi) Presión (m.c.a.)
Manguruma 100 70
Frontino (salida hacia Medellín) 130 91
En agosto del año 2010, la Empresa de Servicios Públicos de Frontino E.S.P:, contrató la construcción de 969 ml de redes de acueducto para el área urbana del Municipio.
En el municipio existen 30 hidrantes, distribuidos de a 15 hidrantes para el sector de Manguruma y 15 para Frontino; estos son tipo torre en diámetro de 3”; en el momento de la visita (Junio 1 y 2 de 2012) solo se encontraba un hidrante malo en el sector de manguruma.
Foto 21. Tipo de hidrantes del área urbana
5.1.11 Macromedición y micromedición
Existen dos macromedidores de diámetro de 6”, uno para el sector de Manguruma y otro para el sector de Frontino; estos se encuentran en buen estado; pero no se tiene un registro o control del caudal de salida para cada sector.
