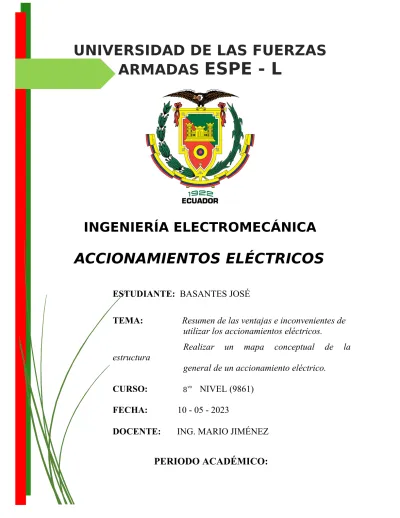

UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE - L

INGENIERÍA ELECTROMECÁNICA

ACCIONAMIENTOS ELÉCTRICOS

ESTUDIANTE: BASANTES JOSÉ

TEMA: Resumen de las ventajas e inconvenientes de utilizar los accionamientos eléctricos.

Realizar un mapa conceptual de la estructura

general de un accionamiento eléctrico.

CURSO:

8^vo

NIVEL (9861) FECHA: 10 - 05 - 2023

DOCENTE: ING. MARIO JIMÉNEZ

PERIODO ACADÉMICO:

(2)

ABRIL 2022 – SEPTIEMBRE 2023

(3)

ACCIONAMIENTOS ELÉCTRICOS:

Un accionamiento eléctrico se define como “un dispositivo electrónico diseñado para controlar ciertos parámetros del motor y convertir la energía eléctrica en potencia mecánica de una manera controlable precisa” (Rao, 2021, p. 8).

Alterando ciertas variables físicas como son: Velocidad, Posición, Par.

Figura 1

La tecnología de accionamiento eléctrico

Nota. En la Figura 1 se puede mencionar sobre la tecnología de accionamiento eléctrico, el cual convierte la energía eléctrica del sistema de alimentación o de una batería en energía mecánica y transmite la fuerza resultante en movimiento. Fuente: Accionamientos Eléctricos (2021).

VENTAJAS E INCONVENIENTES

Muchas aplicaciones que facilitan nuestra vida diaria, como ascensores, escaleras mecánicas, accionamientos de portones, lavadoras, batidoras, maquinillas de afeitar eléctricas, etc., serían impensables sin los accionamientos eléctricos.

La tecnología de accionamiento eléctrico es ahora también indispensable en la producción industrial. Allí, juega un papel clave en máquinas y plantas para procesos de producción y logística. En general, podemos suponer que la tecnología de accionamiento eléctrico consume la parte predominante de nuestra energía eléctrica total.

Por la cual mencionaremos sus ventajas y desventajas que presenta el mismo:

Ventajas:

 Suficiente capacidad de sobrecarga sin pérdida de vida útil de la máquina.

 Operación de cuatro cuadrantes.

 Características modificables de par-velocidad.

(4)

 Sin requisito de período de calentamiento.

 Mayor eficiencia.

 Control fácil.

 Operación limpia, sin contaminación.

 Amplia gama de control de velocidad.

 Tienen características de control flexibles.

 Se puede emplear el frenado eléctrico

 Los accionamientos eléctricos se pueden proporcionar con sistemas automáticos de detección de fallos.

 Los motores eléctricos tienen una larga vida útil, menos ruido, menos requisitos de mantenimiento y un funcionamiento más limpio

 Adoptable a casi condiciones operativas como explosivo y radioactivo, sumergido en líquidos, etc.

 Se pueden iniciar al instante y se pueden cargar completamente de inmediato.

Desventajas:

 La aplicación de la unidad está limitada porque no se puede usar en un lugar donde la fuente de alimentación no está disponible.

 Puede causar contaminación acústica.

 El costo inicial del sistema es alto.

 Tiene una pobre respuesta dinámica.

 La potencia de salida obtenida del variador es baja.

 Durante la ruptura de los conductores o un cortocircuito, el sistema puede dañarse debido a que ocurren varios problemas.

(5)

Mapa conceptual:

ESTRUCTURA GENERAL DE UN ACCIONAMIENTO ELÉCTRICO.

ACCIONAMIENTO ELÉCTRICO

FUENTE

Elemento activo que es capaz de entregar energía

MODULADOR DE POTENCIA

Modula el flujo de potencia

Actua como rectificador o inversor

Ayuda a su conducción o frenado

MOTOR

Convierte la energía eléctrica en energía mecánica de rotación por medio de la acción de los campos magnéticos generados en sus bobinas.

UNIDAD DE CONTROL

Dispositivo utilizado para controlar la salida de un motor utilizado, por ejemplo, para producir un movimiento lineal.

UNIDAD DE DETENCION

El dispositivo de detención KFE se utiliza como inmovilizador continuo de vástagos cilíndricos y absorbe fuerzas axiales en ambas direcciones de carga

CARGA

Es habitual una maquinaria diseñada para realizar un trabajo determinado (Tarea) Dispositivo para convertir

energía eléctrica en energía

mecánica para impartir

movimiento.

(6)

Suministro de entrada o

potencia de entrada Circuito de modulación de potencia

Motor Carga

Controlador Sensores

Diagrama de bloque de Accionamiento Eléctrico

Señal de realimentación

Torque, velocidad Voltaje,

corriente

Referencia

(7)
