Hugo León Hincapié, quien me brindó la oportunidad de conocer y contribuir a mejorar la competitividad de la edificación y quien reconoce la importancia de la energía en las finanzas de las organizaciones. Para ello, se cuenta con información de las renovaciones tecnológicas realizadas en el pasado, además del histórico de consumo energético y precios mensuales de energía desde 2014 a través de 3 contadores que contabilizan el consumo de todo el edificio, incluyendo áreas públicas y privadas.
Objetivo General
El estudio de tendencias y tecnologías aplicables para mejorar la eficiencia energética del edificio en estudio, para un posterior análisis de implementación, la ejecución de un plan de renovación por etapas y la búsqueda de alternativas de financiación o alianzas a través de contratos PPA son el desarrollo de esta oferta de trabajo. . Para dar cumplimiento a lo expuesto se presentan los objetivos que se desarrollarán durante el transcurso de esta monografía.
Objetivos Específicos
Metodología: La metodología desarrollada toma las tendencias implementadas en los sistemas eléctricos, luego se realiza una caracterización de la información disponible de la instalación y finalmente se realiza un plan por fases para realizar la renovación del sistema eléctrico. Resultados y discusión: Los objetivos se desarrollan de forma independiente, tendencias de implementación en sistemas eléctricos, caracterización del edificio y del sistema eléctrico, propuesta de innovación tecnológica.
MARCO TEÓRICO
- EDIFICIOS VERDES
- MATRIZ ENERGÉTICA COLOMBIANA
- NORMATIVIDAD Y ENTES DE CONTROL
- TENDENCIAS DE IMPLEMENTACIÓN DE AHORRO ENERGETICO EN EDIFICIOS VERDES
- PROURE
- EVALUACIÓN DE PROYECTOS ENERGETICOS
13 planes energéticos y de gestión energética para un acercamiento a un edificio verde, o son parte integral de un plan de certificación de un edificio con sello verde. BREEAM: Métodos de evaluación ambiental de instituciones de investigación de edificios. ISO 50001: La norma desarrolla un estándar para un sistema eficiente de gestión y gestión energética, buscando reducir las emisiones de gases de efecto invernadero y reducir los costos operativos por el uso de energía.
NZBE en inglés: Net Zero Building Energy, es decir, un edificio que busca reducir su dependencia energética externa a través de la eficiencia energética y el uso de fuentes propias de generación de energía. Dentro del plan de trabajo se encuentra la auditoría energética la cual forma parte de un Sistema de Gestión Energética. Otra metodología es comparando los resultados obtenidos con un edificio similar, en este caso los resultados de consumo, operación y potencial de ahorro pueden diferir.
Guía para la elaboración de un diagnóstico energético de inmuebles: Adquisición de información general del inmueble, funcionalidad y características, inventario de equipos de uso final energético. A partir de esto, la organización puede desarrollar un sistema de gestión energética que involucre a todos los niveles de la organización, pero especialmente a la alta dirección. En el caso de las estructuras existen 2 estrategias: La estrategia pasiva se refiere a la envolvente del edificio y al diseño bioclimático del edificio.
Por tanto, un sistema de gestión energética para la renovación de tecnologías y la implantación de energías alternativas, independientemente de metodología, financiación y plazos de implantación, se convierte en un tema de primer nivel para la competitividad de los edificios actuales.
METODOLOGÍA
24 Se basa en las tendencias implementadas en edificios verdes para el sistema eléctrico, que busca la mayor reducción del consumo eléctrico del edificio, para obtener el mayor tiempo de inversión posible. Como resultado de las mejoras llevadas a cabo por el edificio y que acreditan la reducción del consumo eléctrico facturado, se elabora un plan de renovación por etapas, que concluye con el activo más importante del sistema eléctrico de uso final: el transformador. Es decir, se proponen cambios previos en el sistema para garantizar reducciones en el consumo y en la implementación de energías renovables. Estas reformas pretenden reducir aún más la capacidad instalada de equipos de consumo eléctrico renovándola por equipos con las mismas especificaciones, pero de mejor rendimiento energético.
Así, al finalizar estas reformas se podrán determinar posibles renovaciones de los transformadores con capacidades que se adapten a la demanda en un escenario de reposiciones previas de los equipos finales.
RESULTADOS Y DISCUSIÓN
TENDENCIAS DE METODOLOGIAS PARA EDIFICIOS VERDES
CARACTERIZACIÓN DE EDIFICACIONES OBJETO DE ESTUDIO
26 renovación de equipos en favor de la eficiencia y reducción de costos relacionados con el consumo de agua y energía, que representan el 40% del costo total mensual de la copropiedad. El único suministro de energía es a través de la red eléctrica de EPM, con excepción de una planta de respaldo a diésel en caso de interrupciones en el suministro de la red eléctrica. La medición de la energía suministrada por el operador de la red a las subestaciones se realiza a través de 3 contadores de energía conectados a cada uno de los circuitos que alimentan el edificio.
A continuación se presenta la información del consumo global del edificio representado en estos medidores, esto mediante la obtención de información de las facturas energéticas donde se observa la evolución en el comportamiento del consumo energético y los precios de los kWh facturados. El principal motivo por el que la copropiedad se interesó en renovar equipos y aumentar la eficiencia energética es por el aumento del coste de la energía facturada. Además, podrás ver qué tan dependiente es la instalación de la energía y qué tan cerca está de ser una instalación más sostenible en el tiempo.
La Figura 2 muestra la evolución en el consumo energético del edificio de enero de 2017 a noviembre de 2021. Se puede observar una estabilización en el consumo de enero de 2017 a febrero de 2020, para marzo de 2020 y debido a factores ociosos en el edificio provocados por la pandemia de COVID 19, un reducción significativa se experimenta para los meses de marzo, abril y mayo de 2020, donde tuvo su valor más bajo para el mes de abril de 2020 con un consumo de 29.737 kWh. Tras meses de alto confinamiento se observa una estabilización en el consumo, pero con valores inferiores a los percibidos antes de la pandemia. Esto se puede explicar por varios factores: el asentamiento aún no ha alcanzado los valores anteriores a la pandemia. , renovación del sistema de ascensores con equipos de altas especificaciones y mayor eficiencia, la renovación comenzó a finales de 2019, y en abril de 2022 se iniciarán las obras del último ascensor. Además de la información del consumo de energía activa en el edificio a partir de 3 metros, existe un desglose del consumo de cada contador en cada hora del día para un mes de facturación.
Esta información fue proporcionada por la gerencia de la copropiedad, y en una visita in situ observaron parte de los equipos mencionados.
PROPUESTA DE ACTUALIZACIÓN TECNOLOGICA Y DE LA SOSTENIBILIDAD DE UN EDIFICIO DE

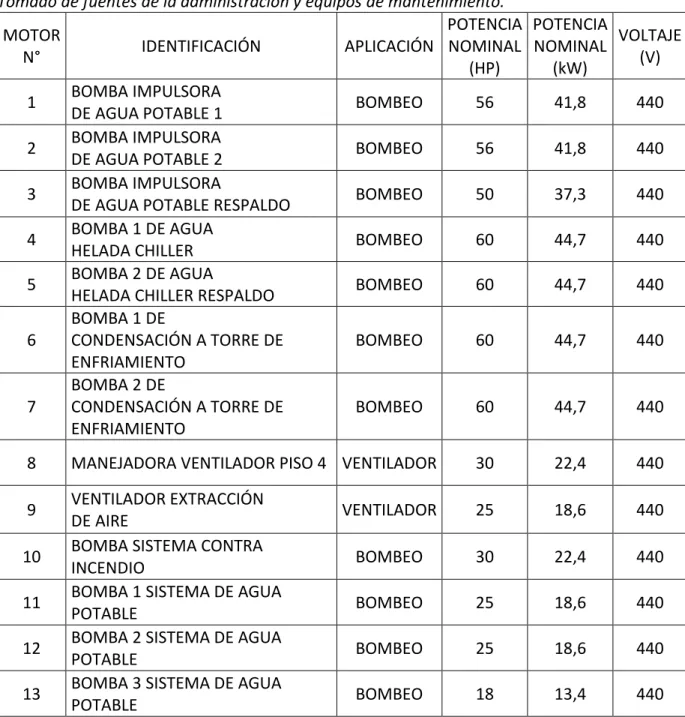

36 mantenimiento, por lo que reemplazar motores por equipos de alta eficiencia representa una excelente oportunidad de renovación, especialmente con equipos de alta potencia, el costo inicial del motor puede ser igual al consumo de energía de la máquina durante un año, y los ahorros pueden alcanzar hasta un 10% mediante la sustitución de motores nuevos. Dall'O', 2013), dado que el sistema de refrigeración representa el mayor consumo energético del edificio, existe potencial de mejora en uno de los sistemas críticos. En una primera fase también está prevista la instalación de un sistema solar fotovoltaico en la cubierta del edificio, 340 m2 de cubierta luminosa, y además se ubica en la planta 35 una estación transformadora azul de 300 KVA, de forma que el Se facilita la conexión. , este sistema se planifica mediante la ejecución de un contrato PPA con una empresa experta en este campo.
El reemplazo de motores se realiza en orden descendente según el tamaño de los motores eléctricos, a mayor capacidad de la máquina y el factor de utilización el retorno de la inversión será en menor tiempo, por lo que se proponen motores de mayor tamaño para realizar el inspección del cambio en dos primeras etapas y finalmente motores de menor potencia. De acuerdo con la recomendación para la instalación del sistema de generación fotovoltaica, en esta segunda fase se propone, si el sistema no se instala bajo un contrato APP, instalar el sistema de forma privada. Según uno de los postores del sistema, el costo del sistema de 46,2 kWp tendría un costo y un ahorro anual estimado de este sin beneficios según la ley 1715, debido a que la organización se crea como una entidad sin fines de lucro y no puede acceder. estos beneficios. .
La última fase incluye la última fase de sustitución de motores de ventilación y bombas por equipos de alta eficiencia, además de renovar o redistribuir circuitos a los transformadores eléctricos del edificio, debido a la implementación de medidas de eficiencia energética: cambio de sistema de iluminación LED, renovación de sistemas de ascensores. con equipos más eficientes se han experimentado reducciones en el consumo. 37 eléctrica, así se desprende del análisis realizado en la caracterización de la instalación, y si se tienen en cuenta las 2 primeras fases anteriores de esta propuesta, habrá un requerimiento de potencia muy inferior al que había en 1972, año de la selección de transformadores en la etapa de diseño.
CONCLUSIONES, RECOMENDACIONES Y TRABAJO FUTURO
Por lo que una futura propuesta se integraría en la realización de una evaluación técnico-económica para la emisión de un certificado de sustentabilidad, integrando todos los elementos que conforman una edificación verde o sustentable. Por tanto, partiendo de la misma metodología desarrollada, se puede realizar la evaluación desde todos los aspectos del ahorro energético y elementos adicionales para ser un edificio con certificación de sostenibilidad.
