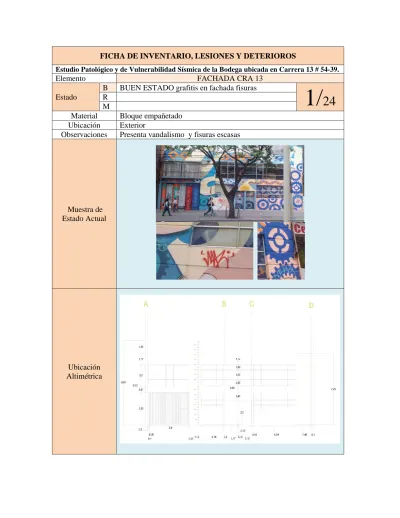

Estudio Patológico y de Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39.
Elemento FACHADA CRA 13
Estado
B BUEN ESTADO grafitis en fachada fisuras
1/
24
R M
Material Bloque empañetado Ubicación Exterior
Observaciones Presenta vandalismo y fisuras escasas
Muestra de
Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39. Elemento FACHADA HALL INTERIOR PATIO COLUMNAS
Estado
B
2/
24
R Regular estado general con grietas en machones M
Material Machones Columnas tolete común empañetado Ubicación Interior Hall central sur
Observaciones Presenta Machones en ladrillo tolete fisuradas y fisuras escasas
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39. Elemento COLUMNA CONCRETO HALL INTERIOR PATIO SUR
Estado
B
3/
24
R Regular estado general con grietas en columnas concreto M
Material Columnas Concreto pañetado con fisuras transversales múltiples Ubicación Interior Hall Central Sur
Observaciones Columnas Fisuradas transversales por torsión. Marcamiento de flejes.
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39. Elemento COLUMNA CONCRETO HALL INTERIOR BODEGA CENTRAL
Estado
B
4/
24
R Regular estado general con grietas en columnas concreto M
Material Columnas Concreto pañetado con fisuras transversales múltiples Ubicación Interior Hall Bodega Central
Observaciones Columnas Fisuradas transversales por torsión.
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39. Elemento MURO BODEGA ARCHIVO GRIETA VERTICAL
Estado
B
5/
24
R Regular estado general con grietas en Muro vertical. M
Material Muro mampostería pañetada grieta vertical. Ubicación Interior Bodega Archivo Central.
Observaciones Grieta vertical Muro. Dilatación entre muro Columna por cambio de material.
Muestra de Estado Actual
Estudio Patológico y de Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39.
Elemento GRIETA MURO ACCESO Y MACHONES TRABA DOBLE
ENCOLUMNADO CON LADRILLO TOLETE COMUN
Estado
B
6/
24
R Regular estado general Muro y Machones en ladrillo
Tolete. M
Material Muro mampostería pañetada, grietas horizontales.
Ubicación Acceso hall principal escalera a 2do piso.
Observaciones Grieta vertical Muro acceso escalera. Machones doble traba con
dilataciones horizontales. Insuficiencia estructural.
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39.
Elemento GRIETA MURO HALL PATIO CENTRAL
DINTEL VENTANA EN MADERA PODRIDO
Estado
B
7/
24
R Regular estado general Muro grietas y fractura de muro
en patio central. M
Material Muro mampostería pañetada. Grieta horizontales y Verticales
Ubicación Patio central, Muro al sur culata.
Observaciones Grieta vertical y horizontal, Dintel ventana en madera podrido,
humedad en sócalo ascensión capilar del patio central a muro.
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39.
Elemento HUMEDAD ESCURRIMIENTO DE AGUAS EN CANAL
GRIETA MURO HALL PATIO CENTRAL
Estado
B
8/
24
R Regular estado general Humedad escurrimiento de aguas
de canal, Muro fracturado con grietas. M
Material Muro mampostería pañetada. Grieta horizontales y Verticales
Ubicación Patio central, Muro al sur.
Observaciones
Escurrimiento de aguas bajo canal, Grieta vertical y horizontal muro hall patio, humedad en sócalo ascensión capilar sócalo ventana en el patio central.
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39.
Elemento GRIETA MURO SOBRE VIGA DE PORTÓN A BODEGA
OCCIDENTAL ÁREA DE CARPINTERIA
Estado
B
9/
24
R Regular estado general Humedad escurrimiento de aguas
de canal, Muro fracturado con grietas. M
Material Muro mampostería pañetada. Grieta horizontales y Verticales
Ubicación Sobre Muro viga portón a bodega posterior al occidente.
Observaciones Muro sobre viga de portón, acceso a bodega, Grietas longitudinal
desde el vano vacío ventilador.
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39.
Elemento GRIETAS HORIZONTALES EN MURO SUR DE BODEGA
OCCIDENTAL ÁREA DE CARPINTERIA
Estado
B
10/
24
R Regular estado general Muro fracturado con grietas
horizontales sobre muro sur de bodega zona de Carpintería. Grietas horizontales y Verticales.
M
Material Muro mampostería bloque pañetado.
Ubicación Sobre Muro viga amarre zona media al sur de bodega posterior al
occidente.
Observaciones Grieta en muro sur de bodega zona carpintería occidental.
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en la Carrera 13#54-39. Elemento GRIETAS HORIZONTALES EN MURO SUR OCCIDENTAL
DE BODEGA ÁREA DE CARPINTERIA
Estado
B
11/
24
R Regular estado general Muro fracturado con grietas horizontales sobre muro sur occidental de bodega zona de Carpintería. Grietas horizontales y Verticales. Escurrimiento de aguas sobre muro culata.
M
Material Muro mampostería bloque pañetada.
Ubicación Sobre Muro viga amarre media al sur de bodega posterior al occidente. Observaciones Grieta en muro sur de bodega zona carpintería occidental.
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en la Carrera 13#54-39.
Elemento ESTRUCTURA METÁLICA INSUFICIENTE NO NORMATIVA
ZONA SUR OCCIDENTAL BODEGA ÁREA DE CARPINTERIA
Estado
B
12/
24
R Regular estado general Estructura Metálica columnas
insuficientes. No Normativo. M
Material Platinas ángulos de 2¨. X 1/8¨
Ubicación Estructura metálica al sur de sobre bodega mezanine posterior al
occidente. Área de Carpintería.
Observaciones
Nudos insuficientes, articulaciones sin dilataciones ni diseños adecuados, soldaduras muy pobres e irregulares, dimensionamiento No Normativo.
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en la Carrera 13#54-39.
Elemento ESTRUCTURA METÁLICA CERCHAS METÁLICAS
INSUFICIENTES ZONA SUR OCCIDENTAL BODEGA ÁREA DE CARPINTERIA
Estado
B
13/
24
R Regular estado general Estructura Metálica, columnas
insuficientes. No Normativo. M
Material Platinas Ángulos de 1´´x 1/8´´, ángulo de 2¨. X 1/8¨espesor.
Ubicación Estructura metálica, cerchas en ángulo de 1´´ x 1/8´´al sur sobre bodega
mezanine posterior al occidente. Área de Carpintería.
Observaciones
Nudos insuficientes, articulaciones sin dilataciones ni diseños adecuados, soldaduras muy pobres e irregulares, dimensionamiento No Normativo.
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39.
Elemento TECHO FALSO EN MADERA MACHIMBRADA
DESCOLGADO, PIEZAS FALTANTES, MADERA BETEADA
Estado
B
14/
24
R Regular estado general en madera Machimbrada pino
romerón. Descolgados, faltantes, veteado. M
Material Madera machimbrada Pino Romerón.
Ubicación Techo falso oficinas centrales 2do piso
Observaciones Machimbre, descolgado, veteado y piezas faltantes.
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39.
Elemento REDES ELECTRICAS DESCOLGADAS BAJO CUBIERTA
ESTERILLA DE GUADUA BAJO CUBIERTA.
Estado
B
15/
24
R Regular estado general, esterilla en guadua bajo
cubierta. M
Material Redes eléctricas descolgadas pvc, Esterilla en guadua bajo cubierta.
Ubicación Cielo Techo falso oficinas centrales 2do piso, Entramado bajo cubierta
Observaciones Entramado madera para cubierta, redes eléctricas abandonadas activas
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39.
Elemento DRYWALL TECHO FALSO CON HUMEDADES
EFLORECENCIAS, MANCHAMIENTOS Y FILTRACIONES.
Estado
B
16/
24
R Regular estado general Humedades bajo techo falso.
M
Material Drywall.
Ubicación Cielo Techo falso oficinas centrales. Drywall Humedades
Observaciones Grietas en techo falso Drywall. Eflorescencias, manchamientos por
filtraciones goteras de cubierta.
Muestra de Estado Actual
Estudio Patológico y de Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39.
Elemento GRIETAS EN MANPOSTERÍA DE SEGUNDO PISO.
Estado
B
17/
24
R Regular estado general Grietas en manpostería.2do piso
M
Material Muros pañetados en segundo piso.
Ubicación Segundo piso. Oficinas orientales.
Observaciones Grietas en muros de segundo piso con seguimiento a través de papel
parafinado. Muestreo de grietas seguimiento.
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39.
Elemento ESTRUCTURA METÁLICA CUBIERTA BODEGA.
Estado
B
18/
24
R Diseño insuficiente normativo.
M
Material Cerchas metálicas.
Ubicación Cubierta Bodega Carpintería.
Observaciones Cerchas metálicas en ángulo 2´´ x 1/8´´ varilla de 12mm lisa.
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39.
Elemento CUBIERTA.
Estado
B
19/
24
R Diseño insuficiente normativo.
M
Material Cerchas metálicas.
Ubicación Cubierta Bodega Carpintería.
Observaciones Cerchas metálicas en ángulo 2´´ x 1/8´´ varilla de 12mm lisa.
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39.
Elemento GRIETAS EN MURO DE ZONA ARCHIVO.
Estado
B
20/
24
R Grietas en muro.
M
Material Mampostería pañetada.
Ubicación Zona de archivo.
Observaciones Fisuras grietas en muro zona archivo.
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39.
Elemento GRIETAS EN MURO DE ZONA ARCHIVO 2.
Estado
B
21/
24
R Grietas en muro.
M
Material Mampostería pañetada.
Ubicación Zona de archivo.
Observaciones Fisuras grietas en muro zonza archivo.
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en la Carrera 13#54-39.
Elemento GRIETAS EN PISO DE GRANITO TABLON ZONA ARCHIVO. 1
Estado
B
22/
24
R Grietas en Piso tablón granito archivo.
M
Material Piso Tablón granito sobre placa concreto.
Ubicación Zona de archivo.
Observaciones Fisuras grietas en Piso Placa zona archivo.
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39.
Elemento GRIETAS EN PISO DE GRANITO TABLON ZONA ARCHIVO 2
Estado
B
23/
24
R Grietas en Piso tablón granito archivo 2.
M
Material Piso Tablón sobre placa concreto.
Ubicación Zona de archivo.
Observaciones Fisuras grietas en Piso Placa zona archivo, manchamiento.
Muestra de Estado Actual
Estudio Patológico yde Vulnerabilidad Sísmica de la Bodega ubicada en Carrera 13 # 54-39.
Elemento DIMENSIONES DE CARPINTERÍA METÁLICA CERCHAS
Estado
B
24/
24
R Dimensiones de platinas y ángulos metálicos de
cerchas M
Material Cerchas Metálicas.
Ubicación Zona de bodega carpintería.
Observaciones Dimensionamiento de cerchas metálicas. Material platinas y ángulos.
Muestra de Estado Actual
