PROCESO DE SITE SURVEY PARA LA INSTALACION DE EQUIPOS EN SITIOS DE TELECOMUNICACIONES

I

NSTITUTO

P

OLITÉCNICO

N

ACIONAL

ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA

Y ELÉCTRICA

_{“Proceso de Site Survey para}

instalación de

equipos en sitios de T

_{elecomunicaciones”}

MEMORIA DE EXPERIENCIA PROFESIONAL

PARA OBTENER EL TÍTULO DE :

INGENIERO EN COMUNICACIONES Y ELECTRÓNICA

P R E S E N T A

DAVID RODRIGUEZ HERNANDEZ

ASESOR

M. en C. ERIC GÓMEZ GÓMEZ

MÉXICO, D.F. DICIEMBRE, 2012

ÍNDICE

1.1 Departamentos involucrados en el proceso de Site Survey

1.2 Principales actividades operativas en el departamento de Site Survey. 1.2.1 Acuerdos prevío al inicio de actividades de Site Survey.

1.2.2 Definición de la tecnología y equipo.

1.2.3 Preparación de guia y entrenamiento de Site Survey.

1.2.4 Selección y entrenamiento (Training) de subcontratistas para visitas

de Site Survey.

1.2.5 Herramientas para realizar la visita de site survey

1.2.6 Liberación de ordenes de compra para el inicio real del proyecto. 1.2.7 Asignación de Sitios por Región.

1.2.8 Programación de inicio de actividades de Site Survey.

1.2.9 Inicio de actividades del Site Survey y seguimiento del proyecto

1.3 Formato de reporte de Site Survey 1.4 Datos generales

1.5 Ubicación del sitio

1.6 Reporte de Site Survey planta interna

1- Accesos 2- Sala de equipos 3- Equipamiento 4- Alimentación 5- Aterrizaje 6- Troncales (E1) 7- Fibras ópticas (Optical Fibers). 8- Cable Ethernet (UTP) Para servicio Fast Ethernet o de gestión. 9- Escalerilla o canaleta nueva de cableado

10- Ubicación de servicios actual.

11- Notas importantes.

1.7 Reporte fotográfico

1.8 Plano del Sitio en AutoCad 1.9 Frente de Rack (Layout de rack)

1.10 Lista de verificación (Check List) 1.11 Minuta final de acuerdos

1.12 Lista de materiales CAPÍTULO 2

2.1 Redes de acceso por fibra óptica escenario Indoor (FTTx) 2.2Descripción general de la tecnología GPON-MA5600T

2.3 Aplicaciones prácticas en escenario indoor para proyecto FTTx 2.4.1 Tecnologías involucradas en el proyecto

2.4.2 Equipo OLT MA5600T

2.4.2 Equipo ONT

2.4.2.1 Video servicios de Banda Ancha High-Quality

2.4.3 Roseta Óptica Furukawa para el proyecto 2.4.4 Equipos Optix OSN Tecnología SDH

2.4.4.1 OPTIX OSN 1500B. 2.4.4.2 OPTIX OSN 3500

2.4.5 Equipos NE40E-8 Tecnología METROETEHRNET

2.5 Panel auxiliar ODF (Optical distribution frame) 2.6 Site Survey para tipos de fibras ópticas

2.7 Paneles de conexión cruzada digital (DSX) A 120 ohm

2.7.1 DDF (Digital Distribution Frame) de cable coaxial a 75 ohm

2.8 Site Survey para Cable de E1 (Multipar 120 ohms o coxial 75 ohm) 2.9 Site Survey para E1 (Cable Coaxial 75 ohms)

2.10 Panel de parcheo (Patch panel)

2.11 Site Survey para cable de red a nivel Fast Ethernet o gestión. 2.12 Site Survey para cable de alimentación (fuerza) y tierra física.

CAPÍTULO 3

3.1 Escenario de instalación de equipos en gabinete ETSI N63-22 3.2 Escenario de instalación de equipo ONT en rack de 19”

CAPÍTULO 4

4.1 Escenario Outdoor proyecto UMTS

4.1.1 UMTS (Introducción, arquitectura y servicios) 4.2 Arquitectura de red WCDMA - Radio y Core

4.2.1Terminal UMTS

4.2.2 Nodo B o BS

4.3 Análisis de Requerimiento para proyecto de UMTS.

4.4 Escenarios de despliegue con la solución del Nodo B

4.4.1 Reutilización de gabinetes (rack´s) existentes en sitios indoor

4.5 Solución outdoor con Modulo Amplificador de Alimentación (APM)

4.5.1 Escenarios en exteriores (outdoor) en el proyecto 4.6 Solución Nodo B distribuido

4.6.1BBU3806 (Unidad de Banda Base)

4.6.2 RRU3801C (Unidad de Radio Remoto)

4.6.3 Solución outdoor con APM200

4.7 Aplicaciones prácticas en escenario outdoor proyecto UMTS

4.7.1 Alimentación de gabinete APM

4.8 Levantamiento de Site Survey a nivel de sistemas radiantes en Torre.

4.8.1 Toma de coordenadas WGS84

4.8.2 Medición del centro de radiación y ubicación de las antenas.

4.9 Ubicación de los RRU.

4.10 Levantamiento de Site Survey del azimuth de las antenas. 4.11 Medición del tilt mecánico y eléctrico.

4.12 Resumen de parámetros para sitio Outdoor

4.15 Levantamiento de Site Survey a nivel de equipos en piso

ÍNDICE DE FIGURAS

Página

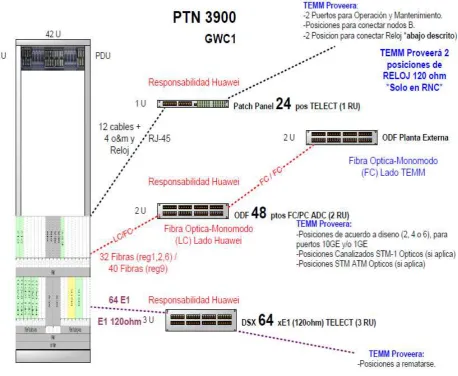

Figura 1. Ejemplo de guía de Site Survey

Figura 2. Ejemplo de mapa con división de regiones para un operador

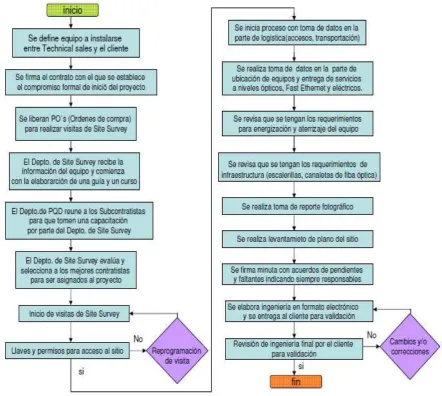

Figura 3. Diagrama de flujo del proceso de Site Survey

Figura 4. Formato hoja de datos generales de visita de Site Survey.

Figura 5. Formato croquis o mapa de ubicación del sitio.

Figura 6. Formato de llenado de datos técnicos del sitio

Figura 7. Equipamiento requerido para el sitio

Figura 8. Alimentación del equipo

Figura 9. Requerimientos para aterrizaje del equipo

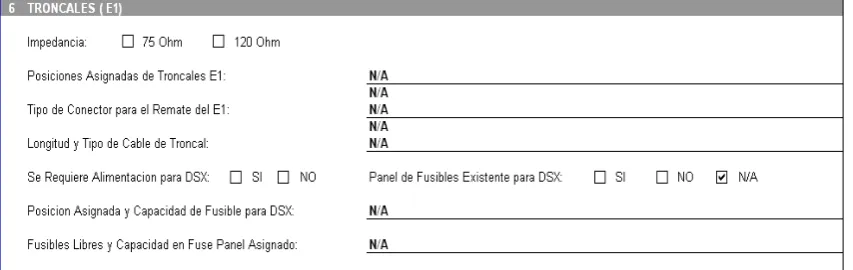

Figura 10. Troncales E1´s para panel DSX

Figura 11. Fibras ópticas

Figura 12. Cable ethernet (UTP)

Figura 13. Escalerilla o canaleta nueva

Figura 14. Formato de reporte fotográfico

Figura 15. Formato plano de sitio

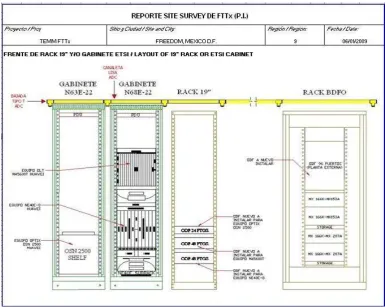

Figura 16. Formato frente de rack (layout rack)

Figura 17. Formato lista de verificación (Check List)

Figura 18. Formato Minuta

Figura 19. Ejemplo de lista de materiales

Figura 20. Esquemas de distribución FTTx y nomenclatura

Figura 21. Esquemas de distribución de una red óptica pasiva GPON

Figura 22. Equipo OLT MA5600T

Figura 23. Gabinete ETSI N63E22 con dos equipos MA5600T

Figura 24. Equipo ONT Mod. OT928G-A (100VAC – 240VAC)

Figura 25. Esquema comparativo entre conectores UPC y APC Figura 26. Roseta óptica Furukawa

Figura 27. Descripción visual del rack y subrack OptiX OSN 1500B

Figura 28. Descripción visual del gabinete ETSI y subrack OptiX OSN 3500B

Figura 29. Descripción visual del gabinete ETSI y equipo NE40E-8

Figura 30.Descripción visual de un distribuidor de fibras ópticas “ODF “

Figura 31.Descripción visual de los principales conectores de fibra óptica

Figura 32.Descripción visual de fibra óptica monomodo y multimodo.

Figura 33.Trayectoría de fibra óptica y posiciones asignadas en ODF del cliente.

Figura 34. Representación visual de un panel DSX

Figura 35. Representación visual de un panel DDF

Figura 36. Cable multipar usado en el proyecto

Figura 37. Revisión de trayectorías de cableado bajo piso falso

Figura 38. Trayectorías y puertos asignados en DSX para cable multipar de E1

Figura 39. Conectores BNC y cable coaxial para DDF a 75 ohms.

Figura 40. Puertos asignados en DDF del cliente

Figura 41. Panel de parcheo para entrega de servicios

Figura 42. Panel de parcheo (Patch panel) conectado a switch

Figura 43. Puertos asignados en Patch Panel para entrega de servicios a nivel

Fast Ethernet

Figura 44. Cable de red (UTP cat. 5e) con conectores RJ45

Figura 45. Cables de fuerza y tierra que maneja el proveedor

Figura 46. Topología de conexión de Metro Ethernet-GPON

Figura 47. Rectificador y posiciones asignadas en panel de Breakers

Figura 48. Posición asignada para la instalación de un nuevo gabiente ETSI

Figura 49. Revisión de condiciones existentes bajo piso falso

Figura 50. Medición de altura en piso falso

Figura 51. Antisísmico y accesorios

Figura 52. Representación visual de colocación de antisísmico y gabinete ETSI

Figura 53. Fijación superior de gabinete ETSI

Figura 54. Plano de distribución del sitio nodo colector

Figura 55. Posición asignada para nuevo gabinete ETSI y rack de 19”

Figura 56. Posición asignada para instalación de nuevo ODF

Figura 57. Posición asignada en planta de fuerza para energización de equipos

Figura 58. Posición asignada para aterrizaje de equipos

Figura 59. Trayectorias de cableado de fibra óptica

Figura 60. Diagrama esquématico de conexión de roseta óptica a equipo ONT

Figura 61. Rack abierto de 19”

Figura 62. Sujeción de Rack 19” a estructura superior

Figura 63. Plano de distribución del sitio del cliente

Figura 64. Posición de roseta óptica en pared

Figura 65. Vista frontal de instalación del equipo ONT en rack 19”

Figura 66. Remate de fibra óptica en puerto PON de equipo ONT

Figura 67. Cable alimentación del equipo ONT

Figura 68. Posición del contacto polarizado 110 v.

Figura 69. Aterrizaje del equipo ONT hacia barra de tierra superior en rack

Figura 70. Entrega de servicio 1 X E1 de equipo ONT

Figura 71. Arquitectura de Red UTRAN

Figura 72. Flexibilidad de implementación del Nodo B para escenarios reales

Figura 73. Instalación de RRU en torre

Figura 74.BBU instalado en un gabinete de transmisión Figura 75.Re-uso de los BTS 2G existentes en exterior

Figura 76.Escenarios reales dentro del proyecto

Figura 77. Arquitectura de la solución Nodo B distribuido

Figura 78. Descripción visual del equipo BBU3806 (Unidad de Banda Base)

Figura 79. Vista frontal del BBU

Figura 80. Equipo RRU3801C:380 mm x200 mm x 610 mm (width x depth x height)

Figura 81. Vista lateral de RRU y puertos principales

Figura 82. Principales componentes del APM 200

Figura 83. Dimensiones de nueva base de concreto 1m x 1m y 20 cm. de altura

Figura 84. Espacio asignado para la construcción de nueva base de concreto

Figura 85. Espacio asignado para la instalación de nuevo APM en base de concreto Existente

Figura 86. Espacio libre a los costados del gabinete APM para paso de cableados

Figura 87. Posiciones asignadas para energización de equipo APM

Figura 88. Conector mecánico para aterrizaje de equipo APM.

Figura 89. Busqueda de señal de satélites y toma de coordenadas GPS

Figura 90. Levantamiento de Site Survey del azimuth de las antenas.

Figura 91. Ubicación de sectores en torre de telecomunicaciones mediante la brújula.

Figura 92. Medición del azimuth de una antena mediante el uso de una brújula.

Figura 93. Toma de fotografias panorámicas.

Figura 94. Medición de tilt mecánico

Figura 95. Medición de tilt eléctrico.

Figura 96. Escalerilla para correr las fibras y el cable de DC para los RRU

Figura 97. Posiciones de enlaces E1 asignados en las Radiobases 2106 de Ericcson Figura 98. Plano vista de planta

ÍNDICE DE TABLAS

Página

Tabla 1. Funciones dentro del proceso de Ingeniería de Site Survey. 4,5

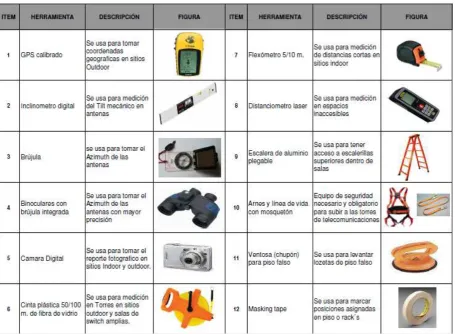

Tabla 2. Lista de herramienta para realizar un Site Survey 8

Tabla 3. Parámetros de energización para el equipo MA5600T 28

Tabla 4. Parámetros generales de una repisa para equipo MA5600T 28

Tabla 5. Parámetros físicos del equipo ONT (Optical Network Terminal) 31

Tabla 6. Interfaces de equipos Optix OSN1500 y OSN 3500 35

Tabla 7. Especificaciones físicas del equipo NE40E-8 36

Tabla 8. Calibre de cables de alimentación 46

Tabla 9. Referencia (consumo de potencia) 48

Tabla 10. Cuatro tipos de antisísmicos para soportar el gabinete ETSI 53

Tabla 11. Especificaciones del APM200 72

Tabla 12. Ejemplo de coordenadas WGS84 76

Tabla 13. Diseño de parámetros de RF 76

RESUMEN

Este informe describe las actividades profesionales del Pasante David Rodríguez Hernández quien ha desarrollado y aplicado los conocimientos de Ingeniería en Comunicaciones y Electrónica en el entorno laboral.

El proyecto de memoria de experiencia profesional de este informe, consiste en la descripción de las actividades operativas realizadas diariamente como elaboración de formatos de ingeniería de Site Survey, actualización de control de avance de los proyectos, visitas a los sitios de telecomunicaciones para realizar un levantamiento de Site Survey, lo cual comprende actividades como: revisión de espacios e infraestructura previo a la instalación de nuevos equipos, revisión de disponibilidad de breakers (pastillas) en rectificador o tablero de alimentación (fuerza) para la protección y energización de los nuevos equipos, revisión de barra de tierra o anillo de tierra existente en el sitio para aterrizaje de los equipos, revisión de las trayectorias de cableados de fibra óptica, multipar, UTP, alimentación y tierra física así como del tipo de conector del lado del cliente para cada uno de estos cableados, toma de dimensiones dentro de la sala de equipos para el levantamiento de un plano, revisión del tipo de piso existente (firme o falso) en el sitio para la instalación de nuevos gabientes ETSI, medición del tilt mécanico y eléctrico en antenas existentes, registro del azimuth (orientación) de antenas mediante una brújula profesional, toma de reportes fotográficos y toma de coordenadas WGS84 con GPS calibrado, propuestas para la instalación de nuevas antenas.

Como resultado de lo anterior se hace una minuta de manera conjunta con el cliente en donde se establecen acuerdos como resultado de la visita de Site Survey, se elabora un plano del sitio visitado con el software de diseño AutoCAD y se transcriben los reportes que se hacen en borrador (levantamiento a mano) durante las visitas en campo a formato digital (archivo en excel) para su liberación al cliente. En los siguientes capítulos se desarrollarán estos procedimientos y se mostrará la aplicación de los mismos en 2 proyectos para sitios dentro de salas de equipos y sitios a la interperie.

Se proporciona una descripción detallada y formal del trabajo profesional desarrollado en una empresa de Telecomunicaciones extranjera establecida en México* asegurando que los procesos y procedimientos a seguir llevándolos de manera ordenada, documentada y consistente dan resultados satisfactorios a los diversos clientes, ya que con lo anterior se puede asegurar un adecuado diseño de ingeniería del sitio previo a la instalación de nuevos equipos.

Se presenta, además, documentación útil como diagramas de flujo del proceso de site survey, formatos de Site Survey para la realización de ingenierías para diferentes tecnologías,ejemplos de planos en AutoCAD como resultado de levantamientos en sitio, fotos de un levantamiento de Site Survey, diagramas de equipos y de cableados para entrega de servicios a nivel óptico y eléctrico.

INTRODUCCIÓN

El proceso que manejamos con este operador de servicios de telefonía celular, se conoce como Site Survey, el cual consiste en un estudio de ingeniería del sitio a nivel de hardware previo a la instalación de nuevos equipos de telecomunicaciones, este estudio se solicita por las principales compañias de servicios de telecomunicaciones en México (Telcel,Iusacell,Telefónica,Telmex etc.), lo cual va en función de los diferentes proyectos que se adquieren con estas compañias, en los cuales dependiendo de los requerimientos del cliente y la solución ofrecida se instalarán equipos para tecnologías como : LTE, UMTS(WCDMA), DWDM, GPON, etc.

El estudio de site survey se realiza mediante una visita física y de manera conjunta con un representante del cliente en cada uno de sus sitios y de acuerdo a lo que demande el proyecto se puede adquirir el compromiso de un proyecto a nivel nacional que cubre diferentes estados y ciudades abarcando en promedio hasta 250 sitios. El motivo de la etapa de site survey se debe a que los clientes lo solicitan previo a la instalación de nuevos equipos para conocer las condiciones en que se encuentran sus sitios en cuanto a equipamiento e infraestructura, por ejemplo para saber cuántos gabinetes (con equipos), escalerillas, canaleta de fibra óptica, barras de tierra, rectificadores etc. se tienen instalados (existentes) y de estos que infraestructura se puede reutilizar para los nuevos equipos o si se necesitará nueva infraestructura, además de que se realizan propuestas para la instalación de los nuevos equipos con lo cual se asegura que se cumplan con los requerimientos y adecuaciones necesarios al momento de la instalación de estos. Los sitios típicamente se dividen en 2 grandes grupos como lo son: Sitios interiores (Indoor) y Sitios exteriores (Outdoor).

Mis funciones consisten en llevar el proceso de Site Survey desde el inicio quedando a cargo de algún proyecto al cual era asignado, lo cuál implicaba conocer y estudiar los equipos involucrados en los proyectos en cuánto a sus dimensiones físicas (largo, profundo y alto), así como el tipo de interfaces a nivel óptico o eléctrico que el equipo manejaría y por medio de las cuales se entregarían servicios al cliente, también estudio el consumo de potencia del equipo y el tipo de breakers requeridos para su energización los cuales se solicitarían en el rectificador dentro del sitio del cliente, además del tipo de adecuaciones que se necesitarían para su instalación (escalerillas, barras de tierra, canaletas de fibra óptica etc). Posteriormente daba una capacitación a los subcontratistas asignados para realizar las visitas de site survey y llevaba un seguimiento durante la realización de las mismas para supervisar su correcta ejecución, dando soporte por problemas que surgierán al momento de realizar las visitas ya sea asistiendo a los sitios con los subcontratistas o por vía telefónica, una vez realizadas las visitas y habiéndose efectuado el levantamiento de site survey como responsable del proyecto quedaba bajo mi responsabilidad revisar los reportes de site survey entregados por los subcontratistas (pasados del borrador a formato digital) para asegurar que no existieran errores o faltantes en la información para proceder a su liberación con el cliente y validación final.

Objetivo

Explicar y analizar las actividades de los procesos relacionados con la etapa de Site Survey como una inspección incial en sitios de telecomunicaciones del cliente previo a la instalación de nuevos equipos.

Justificación

El desarrollo del proceso de ingeniería de Site Survey es esencial, ya que proporciona datos importantes e información de referencia para un diseño de sitios del cliente mediante lo cual se puede ejecutar de manera óptima la instalación de los equipos e implementación de los proyectos.

Mediante el análisis de resultados que se obtienen como producto de realizar una visita de Site Survey se pueden prevenir problemas que pudieran presentarse durante la instalación, con lo cual se garantizará su ejecución con mayor eficacia y calidad, reduciendo costos mediante la previsión y corrección de errores, es por esto que se debe llevar un seguimiento puntual y una correcta ejecución del levantamiento de Site Survey durante las visitas a los sitios del cliente.

La importancia de la ingeniería de Site Survey, radica en establecer los elementos que permitirán una instalación sin problemas de futuros equipos para lo cual se determina si las condiciones del sitio son adecuadas y se cuenta con la infraestructura necesaria para su ejecución, para esto se debe de revisar si se cuenta con los elementos adecuados en cuanto a : posiciones de breakers de las capacidades requeridas en los rectificadores para la energización del equipo, posición para aterrizaje en barra o anillo de tierra, posiciones en paneles auxiliares (DSX, Patch panel y ODF) para entrega de servicios a nivel eléctrico y/u óptico, revisión de espacios disponibles en la sala de equipos para la instalación de equipos de reciente adquisición, revisión de escalerillas y espacios disponibles para tendido de los cableados, revisión del tipo de piso (piso falso o piso firme), revisión de canaleta de fibra óptica para protección y tendido de cableado de fibra óptica al momento de la instalación, revisión de espacios en las torres de telecomunicaciones para instalación de nuevas antenas y equipos etc., esto de acuerdo a los requerimientos del cliente.

El presente documento, describe todas estas actividades que se realizan, con el objetivo de que el lector tenga un panorama amplio de los procedimientos y procesos a seguir durante la etapa de Site Survey.

Alcances

CAPÍTULO I

1.1 Departamentos involucrados en el proceso de Site Survey

En la tabla 1, se describen las principales funciones de los diferentes departamentos involucrados en el proceso de Site Survey.

Persona/ Función Descripción

Ventas técnicas

(Technical sales) Este departamento realiza la propuesta técnica del nuevo equipo que se le venderá al cliente, compartiendo información técnica y adaptandolo a los requerimiento del cliente, en base a esto se define el equipo, características y servicios que se le venderán.

Gerente del Proyecto

(Project Management) PM

Es el encargado de administrar el desarrollo del proyecto en todos los aspectos: lógistica, Site Survey, instalación , configuración y puesta en marcha del equipo etc; sosteniendo juntas periodicas con el cliente para revisión de los avances o nuevos requerimientos. También tiene que coordinar internamente todas las áreas dentro de Huawei para la ejecución y realización de los trabajos acordados en los tiempos y formas previamente establecidos. Departamento de Calificación y Compras (Purchase & Qualification Dept.) PQD

Este departamento tiene a su cargo la selección de los subcontratistas asignados en el proyecto revisando que cumplan con el pérfil, experiencia y recursos (físicos y humanos) necesarios para la ejecución del proyecto. Este departamento también tiene a su cargo la compra de los materiales que se necesitan para la instalación.

Gerente de Departamento de Ingeniería de Survey

(Engineering Survey Management

Dept.)

Lider del equipo de Site Survey (Site Survey Team

leader)

El se encarga de capacitar y coordinar a los - subcontratistas llevar el seguimiento de los sitios visitados durante el proyecto, dar soporte, reportar los avances en la parte de Site Survey en un daily report de manera interna dentro de la empresa, supervisar a los contratistas durante la elaboración de los reportes en formato digital y hasta su entrega al PM y/o el cliente.

Subcontratistas

(Subcontractors) Son las compañias encargadas de ejecutar los trabajos asignados directamente en el sitio, realizando las visitas en el día y hora acordados, posterior a las visitas debe de entegar en formato digital los reportes de Site Survey, estas compañias cuentan con el personal técnico y de ingeniería para realizar los trabajos que se les asignen.

Tabla 1. Funciones dentro del proceso de ingeniería de Site Survey.

1.2 Principales actividades operativas en el departamento de Site Survey.

El propósito del departamento de Site Survey es ofrecer un reporte detallado para conocer las condiciones del sitio entre nuestro personal técnico y el personal técnico del cliente.

Contando con está información, el área de Ingeniería por parte del cliente pueden tener una idea general de los sitios involucrados en el proyecto, lo que significa que conocerán las condiciones actuales del sitio con lo que se puede acordar un apoyo mutuo para las adecuaciones que se necesiten previo a la instalación de los nuevos equipos, esto bajo las consideraciones previamente establecidas en el alcance del proyecto, en donde se delimitan las responsabilidades de cada una de las partes (cliente y proveedor)

Para proyectos importantes se puede necesitar del apoyo del departamento de Soporte técnico (Technical Support Department o TSD) ya que esta área agrupa a los departamentos especializados en cada una de las tecnologías: Wireless Network, Application & Software, Optical Network y Data Comm; para de esta manera ofrecer productos y soluciones que cumplan de manera integral con los requerimientos del cliente.

1.2.1 Acuerdos prevío al inicio de actividades de Site Survey.

Antes del inicio de las actividades de inspección del sitio (Site Survey) se deben de realizar una serie de acuerdos entre el proveedor y cliente, por ejemplo el cliente puede pedir que se consideren nuevas adecuaciones o infraestructura (racks, escalerillas, breakers en rectificadores etc) o indicar que el quedará como responsable de proveer esta infraestructura; este tipo de acuerdos son los que definen el alcance del proyecto y es muy importante por parte del departamento de Site Survey conocer estos alcances ya que en base a esto se definirán las actividades que se realizarán durante el levantamiento de Site Survey las cuáles pueden ser más complejas y laboriosas o ubicarse dentro de un estandar promedio. Tambien es muy importante mantenerse una buena comunicación con el gerente del proyecto (Project Managment) y el departamento de ventas técnicas, ya que ellos son los que establecen estos acuerdos con el cliente. Otro aspecto importante es que él cliente valide el formato del reporte de site survey que se utilizará durante las visitas ya que en este se registrará la información de sus sitios y el cliente debe de validar la información que quieren que se obtenga.

1.2.2 Definición de la tecnología y equipo.

Previo al inicio de cada proyecto se debe de llevar un proceso entre el departamento de marketing y ventas técnicas (tecnical Sales) por parte del proveedor (nuestra compañía) y su contraparte (lado del cliente), generalmente se llevan a cabo una serie de juntas en donde el proveedor ofrece un equipo o solución sobre el cuál se van realizando ajustes de acuerdo a los requerimientos del cliente por ejemplo en cuanto a los servicios que entregará el equipo, la tecnología, adecuaciones, etc. Esto también puede incluir adaptaciones especiales de hardware en el equipo de acuerdo a la satisfacción del cliente.

Una vez establecido esto, el departamento de ventas técnicas tiene una definición del sistema o equipo que se instalará, ante lo cual es de vital importancia para el departamento de Site Survey que esta información le sea proporcionada es decir las caracteristicas del equipo a nivel de hardware (dimensiones) y servicios que entregará, esto en un documento llamado descripción técnica del equipo (technical description).

1.2.3 Preparación de guia y entrenamiento para realizar el Site Survey.

Mediante esta guia y algunos manuales tecnicos se deberá preparar un Entrenamiento (trainning) para los subcontratistas ya que los proyectos son de gran magnitud abarcando al menos desde 40 sitios o hasta más de 200 sitios de telecomunicaciones, por lo cuál los subcontratitsas son los encargados de realizar físicamente las visitas de site survey mientras que el lider de proyecto de Site Survey por parte de Huawei queda a cargo de llevar el control del proyecto a manera de ser un punto en el que se concentra distribuye y administra toda la información y sobre el cuál recae toda la responsabilida de lo que se esta realizando.

Figura 1. Ejemplo de guía de Site Survey

1.2.4 Selección y entrenamiento (Training) de subcontratistas para visitas de Site Survey.

Una vez que el Departamento de Calificación y Compras ( PQD ó Purchase & Qualification Department) tiene asignadas las compañias o subcontratistas que participarán en el proyecto, el departamento de Site Survey tomará la responsabilidad de organizar un entrenamiento (Training) para estas compañias, en este entrenamiento se presentará el alcanze del proyecto, el formato de reporte que se usará para las visitas de Site Survey y una explicación del llenado de cada una de las secciones del mismo, además de un formato de lista de materiales.

1.2.5 Herramientas para realizar la visita de Site Survey

Es fundamental prevío a la visita de Site survey tener una serie de herramientas mediante las cuáles se tomarán datos muy importantes en campo que se registrarán en el reporte de site survey.

A continuación se enlistan las siguientes herramientas que nos servirán para el levantamiento de Site Survey

 GPS calibrado (Solo sitios Outdoor).

 Inclinómetro digital (Solo sitios Outdoor).

 Brújula o binoculares (con brújula integrada). (Solo sitios Outdoor).

 Camará Digital (al menos 10 Mxp. 5x) (Sitios Indoor/outdoor).

 Cinta plástica o de fibra de vidrio (50/100 m.) (Sitios Indoor/outdoor).

 Cinta metálica / Flexómetro (5/10 m.) (Sitios Indoor/outdoor).

 Distanciometro laser.

 Escalera plegable (5 -6 peldaños).

 Arnes y línea de vida con mosquetón (Solo sitios Outdoor).

 Ventosa (chupón) para piso falso.

 Masking tape.

1.2.6 Liberación de órdenes de compra para el inicio real del proyecto.

La señal que indica de manera definitiva el inicio de un proyecto y de las visitas de Site Survey es la firma de un contrato en el cual se indica una cantidad de sitios que pueden ser por una región (estado) o cubrir a varios estados distribuidos a lo largo de la República Mexicana, en este contrato se tienen órdenes de compra o purchase order (PO), en dónde de establece de forma oficial una determinada cantidad de visitas de Site Survey que se deben realizar.

Por parte del departamento de Compras y calificación (Purchase and Qualification Department) por el alto número de sitios en los que se deberá de realizar Site Survey se inicia un proceso de selección de subcontratistas quienes estarán participando en representación del operador ya que como un estandar las visitas se hacen de manera simultánea en varias ciudades (se pueden hacer has 10 visitas en un día) tratando de terminasre en el menor tiempo posible.

Los subcontratistas deben de tener los recursos fisicos y humanos necesarios para cubrir de manera óptima lo que se les solicite ya que en ocasiones y sin previo aviso el cliente puede liberar una nueva orden de compra (PO) en donde solicita realizar mas visitas de Site Survey para lo cual el subcontratista debe de responder proporcionando los recursos adicionales que se requierán.

1.2.7 Asignación de Sitios por Región.

1.2.8 Programación de inicio de actividades de Site Survey.

Por parte del PM (Project Management) del proveedor y en coordinación con su contraparte del lado del cliente se define una calendarización para el inicio de las visitas de Site Survey.

El departamento de Site Survey deberá solicitar los siguientes datos al PM:

Nombre del contacto asignado por parte del cliente en la región donde se realizarán los Site Survey y su número telefónico (Contact List).

Dirección de los sitios asignados. Fecha y hora del inicio de las visitas.

Una vez que se tienen estos datos se le deben de proporcionar a la compañía asignada (subcontratista), quien a su vez se deberá de comunicar con el contacto del cliente para acordar la fecha y hora en donde se encontrarán.

Por parte del subcontratista también se debe proporcionar el nombre y datos generales de los integrantes de cada una de las cuadrillas o grupos de trabajo que estarán realizando las visitas de Site Survey.

1.2.9 Inicio de actividades del Site Survey y seguimiento del proyecto

Por parte del Ingeniero de Site Survey asignado al proyecto se debe de llevar un seguimiento supervisando en campo o vía telefónica a cada una de las cuadrillas que se encuentren realizando las visitas de Site Survey, desde el primer día de actividades, apoyándolos en dudas técnicas de los equipos o procedimientos que se tienen que hacer al tomar datos o llenar el formato de Site Survey en campo.

Una vez terminada la jornada se le pide a los subcontratistas que reporten la cantidad de sitios visitados o en su defecto sitios en los cuáles no se pudo realizar la visita de Site Survey en donde deben especificar el motivo, por ejemplo: se trataba de un sitio arrendado, no hubo acceso o llaves etc., esto debe de ser por correo electrónico.

Por parte de los subcontratistas se debe de enviar la siguiente documentación como resultado de la(s) visita(s) de site survey realizada(s) durante ese día :

-Reporte de Site Survey en borrador (levantamiento que se hizo a mano en el sitio). Se debe de enviar escaneado por e-mail el mismo día (en la tarde o en la noche) o a mas tardar el siguiente día por la mañana.

-Todas las fotografías que se tomaron en sitio durante la visita de Site Survey y el formato de lista de materiales debidamente hecho, esto 24 horas después de que se realizó la visita de Site Survey.

Una vez que se tiene el reporte de todos los subcontratistas se debe de enviar por correo electrónico internamente (dentro de la compañia) el estatus o avance del proyecto a todos los departamentos involucrados en un archivo llamado control de avance o “Control Advance”, en donde se incluyen todos los sitios visitados en cada una de las regiones y una columna de comentarios relevantes respecto a alguna situación especial que haya sucedido y que haya sido motivo de algún retraso para realizar la visita de Site Survey (falta de llaves o permisos, no accesos etc.) o algún tipo de adecuación o requerimiento especial por parte del cliente que pueda estar fuera de los alcances del proyecto previamente establecidos entre las respectivas áreas de ingeniería por parte del cliente y el proveedor, como por ejemplo: solicitud de brakers para alimentación del equipo, desmontaje de gabinetes fuera de uso, etc.

A continuación se muestra un diagrama de flujo (Figura 6) en donde se expone el proceso para la realización de un Site Survey

1.3 Formato de reporte de Site Survey

Para procesar la información y seguimiento de los proyectos se tiene que llenar un formato de reporte de de Site Survey que se compone de las siguientes partes que se describen a continuación:

-Datos generales. -Ubicación del sitio.

-Reporte de Site Survey planta interna -Reporte fotográfico.

-Plano del sitio.

-Frente de Rack (Layout de rack). -Lista de verificación (Check List). -Minuta.

-Lista de materiales.

1.4 Datos generales

En el formato que se muestra en la figura 4, se toman los datos generales del sitio, su nombre, código o ID, dirección completa, ciudad o estado, referencias de cómo llegar al sitio, región de acuerdo a la forma en que el cliente (Telmex, Telefónica,Telcel etc.), tienen establecida su división regional.

También se debe anotar el tipo de sistema o equipo previamente establecido para su futura instalación esto de acuerdo a un diseño de red y tecnología, ya que de acuerdo a las dimensiones físicas del mismo se deberá asignar un espacio dentro de la sala de equipos y en caso de que durante la visita el cliente estableciera un equipo de otro modelo o tecnología se podrían tener problemas como por ejemplo que el espacio asignado no sea suficiente al instalarse, en caso de haber un inconveniente anotar las observaciones o comentarios pertinentes como por ejemplo: horario restringido, permiso especial, uso de grúa, etc.

1.5 Ubicación del sitio

En el formato de la figura 5 se muestra de manera gráfica la úbicacion del sitio mediante un croquis o mapa, se puede tomar del guia roji o google maps o dibujarse a mano pero siempre debe ser legible y se debe poner un señalamiento indicando el lugar preciso del sitio ( flechas, cuadros con colores que resalten la ubicación).

Figura 5. Formato croquis o mapa de ubicación del sitio.

1.6 Reporte de Site Survey planta interna

En el formato que se muestra en la figura 6, se toman datos que nos servirán para conocer las características del sitio, así como los requerimientos que se pueden necesitar para la futura instalación de los equipos, la información requerida para llenar este formato es la siguiente:

1. Accesos. Se define el tipo de sitio de acuerdo a sus caracteristicas, el nivel de piso donde se instalará el equipo, si se requerirá grúa o poleas para llevar el equipo a la sala asignada (en donde se va a instalar) y si se requiere una llave o permiso especial para accesar al sitio.

Figura 6. Formato de llenado de datos técnicos del sitio.

3. Equipamiento. De acuerdo a una configuración establecida se define la cantidad de equipos (Ver figura 7) que se instalarán tomando como consideración el equipo principal que se instalará en un gabinete ETSI y paneles auxiliares (DSX, ODF Y Patch Panel) en donde se entregarán servicios y en caso de ser necesario se deberá contemplar la instalación de un nuevo rack de 19”.

4. Alimentación. De acuerdo al tipo de equipo se deberá solicitar al cliente posiciones en su rectificador o tablero de alimentación (fuerza) para la energización del equipo (figura 8), en caso de no contar con las posiciones y capacidades de breakers requeridos se deberá de tomar el modelo del rectificador o tablero de fuerza y el tipo de breakers existentes.

Figura 8. Alimentación del equipo

5. Aterrizaje. En este apartado se registra el tipo de aterrizaje que se necesita para el nuevo gabinete ETSI o Rack de 19” así como el tipo

de conector que se usará hacia una barra o anillo de tierra para el aterrizaje del equipo al momento de la instalación (figura 9).

6. Troncales (E1). Se deberá determinar el tipo de impedancia, longitud de cable multipar y posiciones hacia un panel DSX que deberá ser asignado por el cliente o en su defecto el cliente deberá asignar la posición en donde se instalará un nuevo panel DSX (figura 10).

Figura 10. Troncales E1´s para panel DSX

7. Fibras ópticas (Optical Fibers). Se deben determinar las posiciones, tipo de fibra, longitud y tipo de conector desde el equipo hacia un ODF de planta interna, este deberá ser asignado por el cliente o en su defecto la posición para la instalación de un nuevo ODF, una vez definido lo anterior se deberá determinar lo mismo desde el ODF de planta interna hacia un ODF de planta externa (figura 11).

8. Cable Ethernet (UTP) Para servicio Fast Ethernet o de gestión. Se deberán determinar las posiciones, longitud de cable y conectores (RJ-45) hacia un patch panel o router; estas deberán ser asignadas por el cliente, o en su defecto el cliente deberá asignar un equipo de gestión y se deberá tomar la medida del cable UTP desde el equipo que se instalará así como la cantidad de conectores RJ-45 (figura 12).

Figura 12. Cable ethernet (UTP)

9. Escalerilla o canaleta nueva de cableado. De acuerdo a las condiciones del sitio se deberá determinar si es necesario colocar un tramo de escalerilla, en caso de que esto aplique se deberá tomar el dato de la longitud de la nueva escalerilla que se colocará y tipo de escalerilla existente en el sitio ya que el nuevo tramo de escalerilla deberá de ser igual. También se deberá determinar la longitud de canaleta para fibra óptica esto en función de la ubicación del equipo hacia el ODF de planta interna (figura 13).

Figura 13. Escalerilla o canaleta nueva

10. Ubicación de servicios actual. Se deberá revisar si hay enlace de transmisión existente y de que tipo es (fibra óptica o microondas)

1.7 Reporte fotográfico

En la figura 14, se muestra el formato de reporte fotográfico, en este se toman fotografías desde el acceso al sitio y dentro de la sala de equipos y algunas otras mas específicas relacionadas al equipo, además de paneles auxiliares (DSX, ODF y Patch Panel). Estas fotografías sirven como evidencia de que la visita de Site Survey fue realizada y en algunos casos son un apoyo en relación a los acuerdos realizados entre el proveedor y el cliente en la toma de algunas decisiones o como una evidencia para demostrar la situación del sitio en el momento que se realizó la visita.

Al iniciar la visita del sitio se deben tomar fotografías de la fachada principal, posteriormente fotografías de la puerta, pasillos y escaleras por donde se llevarán los equipos dentro de la sala de equipos, se deberán de tomar fotografías del espacio asignado para la instalación del equipo (gabinete), tambien de los paneles auxiliares (ODF,DSX y Patch Panel) asignados por el cliente para la entrega de servicios, asi como las diferentes trayectorias de cableado que se llevarán desde el equipo principal hasta cada uno de estos paneles (fibras ópticas, cable multipar y cable UTP), el tipo de conector que se necesitará para cada uno de estos paneles (FC/PC,SC/PC). En el caso del DSX la conexión será rapinada con conector RJ-45 cristal (con capuchón) para el cable del patch panel.

En algunos casos el cliente solicitará la instalación de los paneles por parte del proveedor por lo que se deberá de contemplar la posición para instalar un

nuevo rack de 19”, en el cual se instalarán los paneles auxiliares.

Se deberán también tomar fotografías del tipo de fijación para el gabinete y

rack de 19” plgs. Asi como del tipo de piso existente (piso falso o piso firme).

Tambien se deberán tomar fotografías al rectificador o tablero de fuerza incluyendo el modelo y posiciones asignadas por el cliente.

Se deberán tomar fotografías de los tipos de escalerillas existentes, el tipo de canaleta de fibra óptica y barras de tierra en caso de que se necesite instalar un nuevo tramo de escalerilla o de canaleta para fibra óptica, también se deberán de tomar fotografías de los espacios por los cuales se encontrarán las trayectorias de escalerillas o canaletas de fibra óptica.

1.8 Plano del Sitio en AutoCAD

El formato de la figura 15, muestra el plano de un sitio de telecomunicaciones elaborado en AutoCAD .

Como una parte de la visita de Site Survey se deberá de hacer el levantamiento de un plano dentro de la sala de equipos en donde se debén de observar los equipos existentes, las escalerillas, barras de tierra y se debe resaltar la posición asignada para la instalación futura del nuevo equipo.

En el plano se debén mostrar las diferentes trayectorias de cableados entre el equipo y los paneles auxiliares asi como la trayectoria de cableado de fuerza y de tierra, el plano debe de estar acotado y debe de tener una simbología para cada uno de los cableados y tipos de escalerillas existentes, posteriormente esto se deberá de presentar en AutoCAD, con un pie de plano que especifica los datos generales del sitio.

1.9 Frente de Rack (Layout de rack)

En el formato de la figura 16, se muestra un levantamiento a nivel de frente de rack en el cual se deben de mostrar claramente los espacios disponibles y los equipos existentes en los rack´s al momento de la visita, en los cuales pueden haber equipos o paneles existentes y que pueden ser asignados por el cliente para la entrega de servicios por parte del nuevo equipo que se instalará o se pueden asignar espacios disponibles dentro de estos rack´s para la instalación de nuevos paneles (DSX, Patch Panel ODF de planta interna y ODF de planta externa) los cuales deben de quedar señalizados con cinta (masking tape).

1.10 Lista de verificación (Check List)

La figura 17, ejemplifica una lista de verificación (check list) que se debe realizar como parte del proceso de Site Survey, en este formato se hace una revisión punto por punto y de manera general de que cada uno de los requerimientos de la visita de Site Survey revisando que se hayan cubierto de manera adecuada y nos ayuda en caso de que por error hubieramos omitido algún punto al momento de realizar el levantamiento de Site Survey.

1.11 Minuta final de acuerdos

1.12 Lista de materiales

En la figura 19, se muestra un ejemplo del formato de una lista de materiales, en esta lista se registran los requerimientos de materiales que se van a necesitar para la instalación de un nuevo equipo así como de la infraestructura faltante, es muy importante que el ingeniero de Site Survey en campo registre de manera adecuada todos los materiales que se van a necesitar ya que esta lista de materiales se le proporcionará al departamento de PQD quien comprará los materiales, una deficiencia en la elaboración de la lista en cuanto a algún material faltante será responsabilidad del ingeniero que realizó el Site Survey el cuál podrá ser penalizado.

CAPÍTULO 2

2.1 Redes de acceso por fibra óptica escenario Indoor (FTTx)

Las redes ópticas de acceso son denominadas de forma distinta dependiendo del punto de llegada del despliegue de fibra óptica realizado por el operador.

En el caso de que la fibra óptica llegue hasta el edificio y luego se distribuya mediante cable coaxial, se denomina fibra hasta el edificio (FTTB, Fibre-to-the-Building). En cambio, si la fibra óptica llega hasta un gabinete de distribución,

un área de clientes o una manzana de edificios, y luego continúa mediante cable coaxial hasta el usuario final, se denomina fibra hasta el gabinete de distribución (FTTCab, Fibre-to-the-Cabinet, FTTE, Fibre-to-the-Enclosure), fibra

hasta la acera (FTTC, Fibre-to-the-Curb) y fibra hasta el nodo del vecindario

(FTTN, Fibre-to-the-Node/Neighbourhood), respectivamente. Finalmente, si la

fibra óptica llega hasta el usuario final, se denomina fibra hasta el hogar (FTTH,

Fibre-to-the-Home). El término general FTTx (Fibre-to-the-x) engloba a todos

2.2Descripción general de la tecnología GPON-MA5600T

Una red óptica pasiva (Passive Optical Network, conocida como PON) permite eliminar todos los componentes activos existentes, introduciendo en su lugar componentes ópticos pasivos (divisores ópticos pasivos) para guiar el tráfico por la red, cuyo elemento principal es el dispositivo divisor óptico (conocido como splitter). La utilización de estos sistemas pasivos son utilizados en las redes FTTx (Fiber to the Home/Building/Cabinet/User).

Una red óptica pasiva está formada básicamente por:

-Un módulo OLT (Optical Line Terminal - Unidad Óptica Terminal de Línea).

-Un divisor óptico (splitter).

-Varias ONTs (Optical Network Terminal - Unidad Óptica Red) que están

ubicadas en el domicilio del usuario.

La transmisión se realiza entonces entre la OLT y la ONT que se comunican a través del divisor, cuya función depende de si el canal es ascendente o descendente.

En definitiva, PON trabaja en modo de radiodifusión utilizando divisores ópticos (splitters) o buses, esto se muestra en la figura 21.

2.3 Aplicaciones prácticas en escenario indoor para proyecto FTTx

A continuación expondré mi participación dentro de un proyecto de FTTx, como ingeniero de Site Survey para equipos de planta interna en un escenario de sitios Indoor (dentro de salas de equipos), en este proyecto en base a una propuesta técnica generada entre las áreas de ventas técnicas por parte del proveedor y el área de Ingeniería por parte del cliente se ofrecieron equipos de tres tecnologías diferentes como solución en este proyecto, los cuales son: SDH, Access (GPON) & MetroEtehernet.

Los equipos SDH y GPON elegidos (que se verán mas adelante) proveerán servicios hasta los sitios del cliente mejorando el ancho de banda en incrementos flexibles, y mejor soporte para la convergencia de video, voz y datos mediante servicios a nivel de 1XE1, 4XE1, 8 Mbps, 1XDS3, STM-1, STM-16 y video servicios de banda ancha High-Quality, y los equipos Metro Ethernet (que se instalarán en sitios de nodo colector) proveerán el backbone de esta nueva red lo cuál permitirá aprovechar las inversiones existentes, reducir los riesgos de la migración, mejorar la eficacia y garantizar la alta calidad de las implementaciones.

En el proyecto se contempló una etapa para la elección de elementos pasivos a utilizarse definiendo cantidades y tipo de elementos en base a los requerimientos que definió el área de ingeniería del cliente. De esto podemos definir que todos los sitios fueron de tipo Indoor con la partícularidad de que los sitios del cliente se podían encontrar en oficinas, edificios, bancos, hospitales etc. y los sitios de Nodo colector (del lado del cliente) se encontraban en sus salas de conmutación o centrales.

2.4 Tecnologías involucradas en el proyecto

Con series de productos como MXU OSN Optix, ODN (OLT y ONT) y NE40E para las tecnologías SDH, Access (GPON) y MetroEtehernet respectivamente el FTTx permite satisfacer la creciente demanda de banda ancha y ampliar la cartera de negocios de los clientes.

2.4.1 Equipo OLT MA5600T

La SmartAX MA5600T es la primera plataforma de acceso global integral que proporciona acceso óptico integrado y DSL. Puede proporcionar acceso de alta densidad ADSL2+, VDSL2, POTS, RDSI, GPON y Ethernet de fibra P2P, servicio Triple Play y servicios de líneas arrendadas TDM/ATM/Ethernet para clientes empresariales.

En la figura 22 se presenta el equipo MA5600T para el cual se realizó site survey durante el proyecto

Figura 22. Equipo OLT MA5600T

En la siguiente tabla se muestran los parametros de energización (Alimentación) que requiere el equipo MA5600T.

Tabla 3. Parámetros de energización para el equipo MA5600T

En la siguiente tabla se muestran las especificaciones de hardware para una repisa del equipo MA5600T.

El equipo MA5600T tiene un gabiente especial, el cual lo contendrá por lo que como parte del proceso de Site Survey se tenía que asignar el espacio dentro de la sala de equipos para la instalación del gabinete que se presenta en la siguiente figura.

Figura 23. Gabinete ETSI N63E22 con dos equipos MA5600T

El gabinete en el cual se instalará el equipo es modelo N63E22 con las siguientes características:

• Capacidad: 2 repisas OLT

• Alimentación: 2 acometidas de alimentación de -48 VDC, 120 Amperes.

• Consumo de potencia: 2,840 Watts con gabinete equipado a su máxima capacidad (full configuration).

• Dimensiones: 2.2 m. alto x 60 cm. frente x 30 cm. profundo.

• Peso: 120 kg. a máxima configuración (Con 2 repisas OLT).

2.4.2 Equipo ONT

El ONT (optical Network Terminal), es una de las partes más importantes dentro de la red FTTx, afecta directamente el rendimiento, la confiabilidad, la facilidad de mantenimiento y la escalabilidad de toda la red FTTx.

El OT928G SmartAX (OT928G) es una unidad de negocios (SBU) de productos, sirviendo como un SBU en la Gigabit-capable Passive Optical Network (GPON) y el sistema de trabajo con el terminal de línea óptica (OLT), el OT928G proporciona acceso GPON para satisfacer los requisitos para:

Configuraciones de red de:

- Multiplexaje por división de tiempo (TDM) de líneas arrendadas - Base de transmisión de la estación

- Ethernet interconexión de las líneas arrendadas - La fibra hasta el edificio (FTTB)

- Plain Old Telephone Service (POTS) o Voz sobre Protocolo de Internet (VoIP)

2.4.2.1 Video servicios de Banda Ancha High-Quality

El OT928G soporta los protocolos de multidifusión y proporciona servicio de banda ancha a través de tecnología GPON vídeo.

En la figura 24, se presenta el equipo ONT para el cual se realizó site survey durante el proyecto.

Figura 24. Equipo ONT Mod. OT928G-A (100VAC – 240VAC)

Para efectos del site suvey tenemos que conocer la cantidad de servicios que el equipo maneja en cada uno de sus puertos, estos los podemos obtener de la figura 24 y son:

En la siguiente tabla se muestra los parámetros físicos para el equipo

Tabla 5. Parámetros físicos del equipo ONT(Optical Network Terminal).

De acuerdo a la orden de trabajo que entregaba el cliente teniamos que considerar el servicio indicado para el sitio, por ejemplo: 1XE1, 4XE1, 8 Mbps, 1XDS3.Para el caso de la fibrá óptica que llegaría hacia el puerto óptico GPON se decidió usar el tipo de conector SC/APC ya que la terminación física en el tipo de conector APC ayuda a reducir la perdida por atenuación (figura 25), también se tenía que considerar el uso de una roseta óptica que se colocaba a un costado del equipo ya que de esta salia la fibra óptica que entregaba el servicio directamente al puerto GPON del equipo ONT.

Figura 25. Esquema comparativo entre conectores UPC y APC.

2.4.3 Roseta Óptica Furukawa para el proyecto.

Adecuada para instalación montada en pared en el interior de la oficina, centro educativo, centro comercial etc. está compuesta por tres partes fundamentales: base, bandeja y tapa (ver figura 26).

Es utilizada como un punto de terminación de la red óptica dentro de un ambiente interno y presenta las siguientes características principales:

-Permite realizar la terminación de un cable óptico, utilizando conectorización directa o empalme por fusión en extensión preconectorizada (pig tail óptico).

-Capacidad de acomodamiento de hasta 4 empalmes ópticos por fusión o empalmes mecánicos.

-Capacidad de utilización de hasta 02 adaptadores ópticos tipo SC simple o LC doble, en sistemas conectorizados.

-Posee cuatro accesos para entrada y salida de cables ópticos.

La bandeja de empalme puede alojar hasta dos empalmes mecánicos o de fusión, y organizar fibra sobrante y permite la fijación de los cables y el guiado de la fibra, así como la inserción de los adaptadores. La tapa protege el contenido interior.

Figura 26. Roseta óptica Furukawa

Características

•Diseño compacto con dimensiones -114,9 mm h x 79,8 mm A x 22,5 mm P

•Plástico color marfil, diseño moderno.

•Empalme por fusión o terminación directa en campo.

•Compatible con caja 4x2” y soporta 2 acopladores SC.

2.4.4 Equipos Optix OSN Tecnología SDH

2.4.4.1 OPTIX OSN 1500B.

El equipo OSN1500B es una plataforma Multi-Servicio SDH de nueva generación que tiene la capacidad de transportar señales MAN, WDM, Ethernet, ATM y PDH. El OSN1500B puede transmitir voz y datos en forma eficiente en la misma plataforma. Es un sistema inteligente de conmutación óptica con arquitectura de "doble núcleo". Es decir, se puede utilizar en modo paquete o TDM. Cuando se utiliza con otros equipos, admite varias aplicaciones de networking, como la aplicación en modo de paquete puro, la aplicación de red híbrida (central telefónica virtual en modo paquete y modo TDM) y la aplicación en modo TDM puro. Mediante el uso de una solución de red adecuada, el servicio de datos y el servicio convencional SDH pueden ser procesados de manera óptima. Por lo tanto, el OptiX OSN 1500 transmite de manera eficiente voz, datos y servicios de video en la misma plataforma.

Figura 27. Descripción visual del rack y subrack OptiX OSN 1500B Subrack dimensions:

OptiX OSN 1500B

Dimensions: 444mm(W)x 262mm(D)x 222mm(H) Max. power consumption：130W

2.4.4.2 OPTIX OSN 3500.

El OptiX OSN 3500 es un sistema inteligente de conmutación óptica con arquitectura de "doble núcleo". Esto permite que pueda ser utilizado en modo de paquetes o en modo TDM. Cuando se utiliza con otros equipos, admite varias aplicaciones de networking, como la aplicación en modo de paquete puro, la aplicación de red híbrida (central telefónica virtual en modo paquete y modo TDM) y la aplicación en modo TDM puro. Mediante el uso de una solución de red adecuada, el servicio de datos y el servicio convencional SDH pueden ser procesados de manera óptima. El OptiX OSN 3500 transmite servicios de voz y datos en la misma plataforma con alta eficiencia.

También provee soporte de backhaul 3G móvil, mejorando el servicio de transmisión, además utiliza la tecnología WDM integrada para transmitir varias longitudes de onda sobre una fibra óptica. En este contexto, el OptiX OSN puede interconectarse con equipos WDM.

Figura 28. Descripción visual del gabinete ETSI y subrack OptiX OSN 3500. Subrack dimensions:

722 mm 497 mm 295 mm (H x W x D) The equipment is installed in the T63 cabinet (similar to the ETSI300 cabinet).

Los equipos Optix OSN de tecnología SDH que se usaron en este proyecto tienen las siguientes características a nivel de servicios:

Tabla 6. Interfaces de equipos Optix OSN1500 y OSN 3500.

2.4.5 Equipos NE40E-8 Tecnología METROETEHRNET

El Quidway® NetEngine 40E-8 Core Router (en adelante “NE40E”) es un

producto de red mejorado de alto nivel de la serie Network Element (NE).

Su aplicación principal consiste en redes backbone de IP, MANs y el borde de otras grandes redes IP. Puede proporcionar interfaces con velocidad de cable de hasta 10 G y puede interconectarse con los router de core de las series NE5000E y NE80E para formar una solución en IP de arquitectura integral y jerarquía clara.

El NE40E provee una capacidad de conmutación de 640 Gbps, una capacidad de interfaces de 160 Gbps y un rango de envío de paquetes de 200 Mbps. Cuenta en total con 12 slots. De entre los cuales, dos son para las tarjetas SRU (Switching and Routing processing Unit) de backup 1:1, dos son para las tarjetas SFU (Switching Fabric Units) las cuales, trabajando en conjunto con las dos tarjetas SRU proveen un backup 1+3 para la red de conmutación (switching network) y los ocho restantes son slots de servicio.

2.5 Panel auxiliar ODF (Optical distribution frame).

Un panel distribuidor de fibras ópticas u ODF (Optical distribution frame) se utiliza principalmente para conectar y programar fibras y cables ópticos. Es aplicable a las intersecciones de fibras entre una red y los dispositivos de transmisión óptica, así como entre los cables ópticos de las redes de acceso.

Como estandar se tienen tres especificaciones de capacidad para los ODF: grande, mediano y pequeño de 96, 48 y 24 posiciones respectivamente.

La serie de productos está diseñada con diferentes capacidades para satisfacer las diversas necesidades de red de los clientes. El diseño modular y la configuración flexible aseguran la expansión y la actualización de la red sin inconvenientes, y simplifican el funcionamiento y el mantenimiento.

Figura 30.Descripción visual de un distribuidor de fibras ópticas “ODF “

2.6 Site Survey para tipos de fibras ópticas

De acuerdo a diferentes distancias de transmisión, la fibra óptica es de dos tipos: monomodo y multimodo. La fibra monomodo es de color amarillo, mientras que la fibra multimodo es de color naranja (figura. 32) la fibra multi-modo tiene aplicaciones generalmente para la conexión de los módulos ópticos en una distancia corta. La distancia de transmisión es por lo general de 500 a 2000 m. los equipos de ambos lados adoptan una conexión directa. La fibra monomodo tiene aplicaciones generalmente para la conexión de modulos ópticos en una distancia larga. La distancia de transmisión suele ser de 10 km, 15 km, 30 km, 45 km o 70 km. Los equipos de ambos lados se conectan a través de un panel ODF.

Figura 32.Descripción visual de fibra óptica monomodo y multimodo.

Para el caso del site Survey que realizamos dentro de los sitios del cliente generalmente usaremos fibra de tipo multi-modo ya que el remate de servicios desde el equipo del proveedor hacia el equipo del cliente queda dentro de la misma sala de equipos o en un caso crítico como en centrales (Edificios de Telmex) puede ser que el equipo se vaya a instalar por ejemplo en el cuarto piso y la sala de ODF´s quede hasta el segundo piso para estos casos se debe de revisar toda la trayectoría de la fibra óptica que va desde el cuarto piso hasta el segundo y tomar la longitud de esta, pasando por escalerillas o canaletas de fibra óptica, también de la fibra que pasa a través de trayectorías ocultas (salas cerradas o muros de una sala a otra) ya sea con el uso del distanciometro laser o en algunos casos en los que no se tienen llaves para tener acceso a ciertas areas dentro de la sala por dondé pasa una trayectoría de fibra óptica (por ejemplo una oficina administrativa o un cuarto de fuerza) se debe de hacer un cálculo estimado de la fibra óptica que pasa por ese tramo.

Como ingenieros de Site Survey debemos de conocer e identificar los tipos de conectores de fibra óptica existentes en el panel asignado por el cliente ya que si pedimos un tipo de conector diferente será nuestra responsabilidad y un error en un mal diseño lo cuál se traduce en retrazos en la instalación e implica pérdidas en tiempo y dinero. En la figura 33, se muestra visualmente la trayectoría que se debe de tomar y medir desde el equipo del proveedor hasta el ODF del cliente y el tipo de conector óptico del lado del ODF del cliente.

Figura 33.Trayectoría de fibra óptica y posiciones asignadas en ODF del cliente.

Del lado del equipo del proveedor para equipos de transmisión el conector óptico que típicamente se usa es el LC/PC, por lo que la importancia del Site Survey para la parte del remate hacia el ODF del cliente radica en determinar cuál es el tipo de conector existente en su ODF, ya que en base a esto se proveeran fibras ópticas con los conectores solicitados de acuerdo al sitio.

Cabe mencionar la importancia de tomar fotografias durante el levantamiento de Site Survey ya que si llegamos a cometer un error al momento de indicar el tipo de conector de fibra óptica en sitio mediante las fotografias aún tenemos la oportunidad de verificar el conector y corregirlo.

Tipo de conector existente en ODF

del cliente

Trayectoria de cableado de fibra óptica por toda la

fila mediante canalización

2.7 Paneles de conexión cruzada digital (DSX) A 120 ohm

Los paneles de Conexión Cruzada Digital (DSX) proporcionan un punto centralizado de señales digitales en centrales pequeñas o grandes, como conductores de enlace digital, predios del cliente, y facilidades de planta externa.

Nuestros módulos DSX aseguran una flexibilidad completa para el DS1 a través del acceso a los jacks para todos los circuitos. Ellos proporcionan simultáneamente - transparencia para las redes digitales - una capacidad de conexión (patch) y conexión cruzada completa.

Un DSX está diseñado para ser un punto de igual nivel para los elementos de red terminados en él. Todos los sistemas de red de terminación en un panel de DSX deben funcionar a la misma velocidad de transmisión, es decir, E1, E2, E3 o E4 aún al terminar en sistemas de DSX separados.

Con un punto de igual nivel todos los elementos de la red mantienen los niveles adecuados de funcionamiento cuando es necesario establecer los parches temporales o nuevas crosconexiones (New Cross Connects).

Figura 34. Representación visual de un panel DSX

2.7.1 DDF (Digital Distribution Frame) de cable coaxial a 75 ohms.

Un marco de distribución digital (DDF) es la interfaz de cable coaxial cuando tiene que ser terminada, organizado o interconectando a las redes de transporte de larga distancia, o en redes de acceso cercanas a los suscriptores.

En las redes fijas, un DDF está instalado entre el intercambio y el equipo de transmisión, por mencionar un ejemplo. En las redes móviles, los DDFs también puede servir como interfaz entre un MSC (Centro de Conmutación de Servicios Móviles) o BSC (Base Station Controller) y los equipos de transmisión.

En el DDF, las señales pueden ser extraídas del nivel deseado para medir las señales entrantes y salientes, lo que permite la reordenación o desconexión de tráfico.

Como un panel auxiliar en los sitios de Telecomunicaciones hay de dos tipos de paneles DDF según la densidad de servicios con interface E1 como lo son:

DDF dedicado para E1 (120 / 75 ohms), donde hay alta densidad de E1s o DDF para cableado de datos de señal eléctrica (Ethernet, E1, DS3), dondé hay baja densidad de E1s.

Figura 35. Representación visual de un panel DDF

2.8 Site Survey para Cable de E1 (Multipar 120 ohms o coxial 75 ohm)

Figura 37. Revisión de trayectorías de cableado bajo piso falso

Figura 38. Trayectorías y puertos asignados en DSX para cable multipar de E1

Remate de 8xFE en DSX Panel del Cliente.

Frente de Remate de 8xFE en DSX del Cliente.
