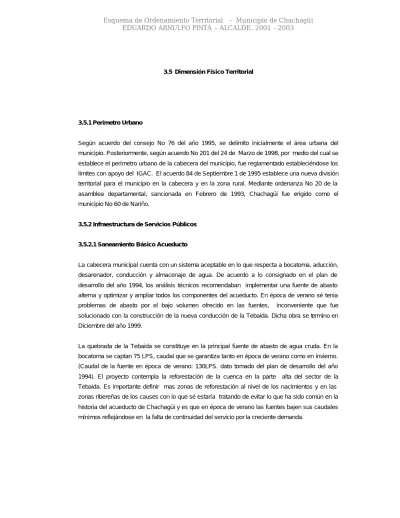

3.5 Dimensión Físico Territorial
3.5.1 Perímetro Urbano
Según acuerdo del consejo No 76 del año 1995, se delimito inicialmente el área urbana del
municipio. Posteriormente, según acuerdo No 201 del 24 de Marzo de 1998, por medio del cual se
establece el perímetro urbano de la cabecera del municipio, fue reglamentado estableciéndose los
limites con apoyo del IGAC. El acuerdo 84 de Septiembre 1 de 1995 establece una nueva división
territorial para el municipio en la cabecera y en la zona rural. Mediante ordenanza No 20 de la
asamblea departamental, sancionada en Febrero de 1993, Chachagüi fue erigido como el
municipio No 60 de Nariño.
3.5.2 Infraestructura de Servicios Públicos
3.5.2.1 Saneamiento Básico Acueducto
La cabecera municipal cuenta con un sistema aceptable en lo que respecta a bocatoma, aducción,
desarenador, conducción y almacenaje de agua. De acuerdo a lo consignado en el plan de
desarrollo del año 1994, los análisis técnicos recomendaban implementar una fuente de abasto
alterna y optimizar y ampliar todos los componentes del acueducto. En época de verano sé tenia
problemas de abasto por el bajo volumen ofrecido en las fuentes, inconveniente que fue
solucionado con la construcción de la nueva conducción de la Tebaida. Dicha obra se termino en
Diciembre del año 1999.
La quebrada de la Tebaida se constituye en la principal fuente de abasto de agua cruda. En la
bocatoma se captan 75 LPS, caudal que se garantiza tanto en época de verano como en invierno.
(Caudal de la fuente en época de verano: 130LPS. dato tomado del plan de desarrollo del año
1994). El proyecto contempla la reforestación de la cuenca en la parte alta del sector de la
Tebaida. Es importante definir mas zonas de reforestación al nivel de los nacimientos y en las
zonas ribereñas de los causes con lo que sé estaría tratando de evitar lo que ha sido común en la
historia del acueducto de Chachagüi y es que en época de verano las fuentes bajen sus caudales
En lo institucional, en el año de 1999 prácticamente queda creada la empresa de acueducto y
alcantarillado de Chachagüi EMPOCHACHAGUI ESP con lo que hasta la fecha y pese a los
inconvenientes normales que atañen a una empresa nueva se trata de implementar el manejo,
producción y distribución del agua potable. La empresa tiene adoptado su sistema de facturación
de acuerdo con la ley 142 de 1994, el decreto 1842 de 1991 y lo establecido en el estatuto
tributario.
La empresa de acueducto no lleva una estadística de quejas y reclamos. Las causas más
frecuentes de reclamos son: Altos costos de facturación el 80%, errores en la facturación el 10% y
errores en la toma de lecturas el 10%. En términos generales la prestación del servicio según los
usuarios es buena. Esto se ha dado ya que en la mayoría de los sectores atendidos el servicio
tiene una continuidad de 24 horas. Sectores como el Pedregal, Arizona, y Cano Bajo tienen
periodos de servicio de 10 y 12 horas. Él mas afectado en este aspecto es el sector de Cimarrones,
cuyo periodo continuo de servicio es de 6 horas. (EMPOCHACHAGUI). La demanda es mayor a la
capacidad instalada en la infraestructura de las redes. En cuanto a la cobertura del servicio, el
porcentaje de usuarios atendidos es de aproximadamente el 64,3% del total de viviendas
existentes en el casco urbano y zonas suburbanas susceptibles de ser servidas.
Numero de suscriptores (año 1994) 1075 (Según plan de desarrollo 1994)
Numero de suscriptores (año 2000) 1530 (Datos suministrado por EMPOCHACHAGUI)
CUADRO 3.5.1
COBERTURA DE SERVICIO-ACUEDUCTO
CABECERA MUNICIPAL
SECTOR USUARIOS TOTALES USUARIOS CONECTADOS %
URBANO 648 616 95
SUBURBANO 856 770 90
RURAL 1204 355 29,5
TOTAL 2708 1741 64,3
CUADRO 3.5.2
SECTORES SUCEPTIBLES DE SER ATENDIDOS
POR EL ACUEDUCTO DE LA CABECERA MUNICIPAL. Año 2000
SECTOR BARRIO No. DE VIVIENDAS
Loma 88
San Francisco 82
Aeropuerto y Guayrabamba 143
La Cocha 57
Santa Mónica 85
Tegualda 28
Pedregal 57
SUBURBANO Itzamana 28
Marginal 28
Arizona 40
Chorrillo 102
La Venta 50
Bella Vista 47
Vergel 21
Sub-total 856
Cano Bajo 27
Cimarrones 78
RURAL Pasizara 250
El resto 849
Sub-total 1204
URBANO Perímetro Urbano 648
TOTAL 2708
Fuente: Cedenar-Empochachagui.
La cobertura del acueducto con respecto a todo el municipio es de 64,3%. El total de viviendas en
el municipio es de 2708 viviendas. El total de viviendas en todo el sector rural es de 1204
viviendas. De estas, 355 viviendas están atendidas por el acueducto de la cabecera municipal.
El corregimiento de Pasízara toma el agua directamente de la nueva conducción de la Tebaida en
corregimiento en una longitud aproximada de 5 Km, tubería PVC de diámetro 2" unión mecánica,
con cámara de quiebre de presión y tanque de almacenamiento cuya capacidad es de 40M3. Esta
obra fue construida en el año 2000 y conectada a las redes de distribución existentes que
corresponden al acueducto veredal antiguo propiedad y administrado por la misma comunidad.
El agua suministrada es cruda. Previamente al suministro pasa por el desarenador primario de la
Tebaida. De igual manera, la comunidad del barrio El Vergel, toma el agua directamente de la
conducción principal de la Tebaida. Este ramal tiene una longitud de aproximadamente 200 mt en
tubería PVC presión diámetro 2". Fue construida en el año 2000. El agua suministrada es cruda,
pasa previamente por el desarenador primario de la Tebaida
3.5.2.2 Aspectos Técnicos
Conducción Antigua. Fuentes de abasto: Quebradas: El Lindero, el Helechal y La Aguada. El
sistema de captación cuenta con dos bocatomas de fondo. La captación principal es la que queda
sobre la quebrada El Lindero, cuyo caudal disminuye en época de verano por lo que entra a
funcionar la bocatoma que esta sobre la quebrada El Helechal y la Aguada. El agua captada por el
sistema alterno no pasa previamente por el desarenador. Desde la bocatoma el Lindero hasta los
dos desarenadores existentes hay una aducción en tubería AC de diámetro 6", compuesta por dos
conducciones en regular estado. La longitud es de 90 mt. No cuentan con válvulas de limpieza y
anclajes estructurales. Los dos desarenadores son de tipo convencional. El volumen de los dos es
de 42 M3. (7x1,3x1,9 y 8x1,55x2).
Las válvulas de desagüe están en mal estado. No cuentan con BY-PASS. (Paso directo). La
conducción esta compuesta por dos tramos de tubería en 4 y 6" que salen de los dos
desarenadores. El material es de AC en mal estado y galmine. Existen tres válvulas purgas y dos
ventosas en mal estado de funcionamiento. De igual manera carece de anclajes estructurales.
La conducción funciona por gravedad y su longitud total en las dos conducciones es de 900 metros
aproximadamente. La planta de tratamiento es de tipo convencional para filtración rápida. En el
año de 1998 y 1999 la planta fue completada técnicamente en su diseño construyéndose la
galería de filtros. Dispone de las siguientes unidades: Cámara de aquietamiento, Canaleta Parshall,
canal y cámara de aquietamiento Parshall, Canal principal floculador-Sedimentadores,
floculadores, Sedimentadores, Filtros, Galería de Filtros Tanque para lavado de Filtros, Tanque de
cloración. Dado que la calidad del agua de las fuentes que abastecen el acueducto se considera
cloración manual con dosificaciones de 2 kilos de Hipoclorito de calcio cada 24 horas. En época
invernal las fuentes presentan un alto grado de turbiedad. El tanque de abastecimiento antiguo
tiene un volumen de 148 M3. Sus dimensiones son: 7,8x6,3x3 de profundidad. No cuenta con
tubería de rebose y su funcionamiento es regular. En el año 1995 se construyo un nuevo tanque
cuya capacidad es de 500 M3 y sus dimensiones son: 12x9x4.7 de profundidad.
Conducción Nueva: Fuente de abasto: Quebrada la Tebaida. El sistema de captación es una
bocatoma de fondo. La aducción tiene una longitud de 90 mt en tubería PVC unión mecánica y
diámetro 12 pulgadas. El desarenador cuenta con BY-PASS, Cámara de llegada y canaleta de
excesos. Dimensiones del desarenador: 16,3x5x1,7 de profundidad promedio. El BY-PASS cuenta
con una válvula de control de 10". La tubería del BY-PASS es de PVC unión mecánica. Es de tipo
convencional. La conducción es de tipo gravedad, cuenta con 36 válvulas purgas de 3", 53 válvulas
ventosas de 3/4", 52 M3 de concreto para anclajes. Las tuberías que conforman la conducción es
tipo PVC unión mecánica: 212 metros de 10", 6200 mt de tubería de 8", 2110 mt de tubería 6".
Un análisis más minucioso requiere la planta de tratamiento y las redes de distribución. La planta
de tratamiento en el año 1999 fue equipada con la construcción de las galerías de filtros y así se
consiguió mejorar su capacidad de tratamiento. La capacidad promedio de la planta a la fecha es
de 35 LPS. La calidad de las fuentes en términos generales es buena. El tratamiento incluye:
Floculacion, Sedimentación, Desinfección y Filtración, inicia todos los días a las 6 a.m. y se
prolonga hasta las 9 de la noche. En época de baja demanda no se da tratamiento en horas de la
noche ya que por parte de los usuarios no hay un manejo adecuado de almacenamiento y el
desperdicio en la madrugada es elevado. Lo contrario ocurre en verano, en donde el consumo es
alto y requiere de tratamiento continuo.
En ninguno de los diferentes componentes de la planta hay un sistema de aforo y medición El
sistema de acueducto no cuenta con macromedición en todos sus diferentes componentes por lo
que no se cumple los programas de macromedición establecidos en la resolución 14 de 1997
emitida por la comisión de regulación de agua potable y saneamiento básico.
En cuanto a la micromedición, los usuarios conectados con medidor en el año 2000 fueron 1530,
aproximadamente, lo que equivale al 85,9% del total conectados al acueducto de la cabecera
municipal. El agua facturada según datos del año 2000 suministrados por EMPOCHACHAGUI, era
de 35000 M3/mes lo que equivale a una demanda de 13,5Lts/seg. Este valor no incluye las
perdidas. El estado general del sistema de micromedición es deficiente puesto que hay muchos
CUADRO 3.5.3
CAUDALES DE LAS FUENTES QUE ABASTECEN EL ACUEDUCTO MUNICIPAL. (Lts/seg.)
FUENTE CAUDAL EN VERANO CAUDAL EN INVIERNO
El Lindero, Vueltas I y II 8 60
El Helechal 1 30
La Aguada 0 10
La Tebaida 130
Fuente: Corponariño-Plan de desarrollo municipal 1994
Las redes de distribución hace aproximadamente 37 años fueron diseñadas para suministrar agua
a un total de 600 personas (120 viviendas), mediante un sistema de mallas cerradas. Con el
tiempo se produjo un desarrollo acelerado en la infraestructura de la vivienda debido a la
construcción de la vía Panamericana, el alto riesgo volcánico y la cercanía de la capital del
departamento. Se puede pensar al futuro, que a pesar de la desaceleración en la construcción
debido a la crisis económica del país, él numero de viviendas seguirá aumentando pero en forma
menos pronunciada. Esto seguirá ocasionando un incremento en la demanda de servicios
públicos.
El sistema de distribución consta de tres conducciones:
La primera se ubica en la zona alta la que comprende el casco urbano. La conforman tres mallas
principales en PVC con diámetro de 3". Esta red termina en el sector del Chorrillo e inicia en el
tanque de almacenamiento en 6".
La segunda se ubica en la zona baja y comprende los sectores la Loma extendiéndose hasta el
aeropuerto y Cimarrones. La red es de tipo ramificado en asbesto cemento y Galmine a la salida
del tanque de almacenamiento. El diámetro principal de esta red es de 4" y 3". También tiene
algunos sectores de tubería en PVC.
Una tercera conducción, sale del nuevo tanque de almacenamiento en PVC diámetro 4" y termina
en el sector de la Loma. Hacia el futuro se prevé conectar esta red ramificada a las nuevas mallas
proyectadas en el año de 1999.
Como ya se dijo anteriormente, existen sectores los cuales el periodo de suministro es limitado. Él
más afectado es Cimarrones. Por la deficiencia en los diámetros de las tuberías y él echo de que
Cimarrones topográficamente es mas bajo que sectores como las Margaritas, Cano Bajo y Arizona,
no pueden ser abastecidos simultáneamente. Todo el sistema se caracteriza por contar en la
mayoría de los tramos con tuberías y accesorios muy viejos y desgastados. De todos los
componentes del sistema es quizá este el que más problemas presenta. La longitud total de
tuberías es de 18 kilómetros de los cuales 2 kilómetros se encuentran en el casco urbano y los
restantes en el sector suburbano. Existen aproximadamente 35 válvulas de control en regular
funcionamiento. Hay 6 purgas ubicadas en los siguientes sectores: Acapulco, Guadales, Guapiuy y
el barrio Panamericano. Su funcionamiento es regular.
En la zona rural él diagnostico es menos alentador. Aproximadamente el 29,5% de las viviendas
totales del sector rural, se alimentan con el acueducto de la cabecera municipal. Este porcentaje
corresponde a Cano bajo, Cimarrones y Pasizara. El agua que consume Pasizara no es tratada.
El 20% de viviendas del sector rural se alimentan con acueductos veredales técnicamente mal
dotados y en mal estado físico.
El 50,5% de las casas, toman el agua con mangueras directamente de las quebradas a las
viviendas o a tanques comunales cuyo estado es regular en el mejor de los casos o de lo contrario
están en malas condiciones. Más preocupante es el hecho de que el 91,3% de las viviendas totales
del sector rural, consumen agua sin ningún tipo de tratamiento que cumpla las normas mínimas
vigentes de saneamiento básico.
CUADRO 3.5.4
SISTEMAS DE ABASTECIMIENTO DE AGUA-ZONA RURAL. Año 2000.
SECTORES CASAS CONECTADAS A ACUEDUCTOS: TOTALES
VEREDALES OTROS CABECERA
CASABUY 97 64 0 161
HATO VIEJO,EL COMUN 0 182 0 182
CIMARRONES,CANO BAJO 0 0 105 105
SANCHEZ,CONVENTO, 145 227 0 372
TEBAIDA,MORAVIA,VICTORIA
PASIZARA 0 0 250 250
LOMITAS,PALMAS BAJO,SAN 0 134 0 134
LORENZO,CUNDUR,LA CRUZ
TOTALES 242 607 355 1204
CUADRO 3.5.5
NUMERO DE VIVIENDAS Y SU COMPOSICION. Año 2000.
SECTOR COMPOSICION
CABECERA
MUNICIPAL
CASAS DE HABITACION PERMANENTE: 523
648 CASAS DE RECREACION: 125
CASAS EXISTENTES
EN TODO EL
MUNICIPIO
SUBURBANO CASAS DE HABITACION PERMANENTE: 66
856 CASAS DE RECREACION: 790
RURAL CASAS DE HABITACION PERMANENTE: 916
1204 CASAS DE RECREACION: 288
TOTAL 2708 HABITACION PERMANENTE: 1505; DE RECREO:
1203
Fuente: Esta Investigación - Usuarios de Cedenar - Usuarios Empochachagui - Sisben.
POBLACION FLOTANTE
Chachagüi habiéndose constituido en el principal centro de recreo de la ciudad de Pasto, moviliza
un volumen importante de población flotante. Este aspecto de la dinámica poblacional es
fundamental debido a que esta población genera mayores demandas especialmente en lo
relacionado con la prestación de los servicios públicos.
Además, las expectativas a un mediano o largo plazo en la construcción de la variante vial Pasto-
Chachagüi y el inminente riesgo volcánico hace pensar que en un futuro, la construcción de casas
CUADRO 3.5.6
INCREMENTO DE CASAS DE VERANEO EN EL PERIODO 1969 - 2000
AÑO CASAS HAB/VIVIENDA POBLACION
1969 154 8 1232
1992 800 8 6400
1996 972 8 7776
2000 1203 8 9624
Fuente: Plan de desarrollo municipal 1994-Estudio de aseo urbano municipal-Usuarios Cedenar
PROYECCION DE LA POBLACION FLOTANTE
Para la proyección de la población flotante, se tomaran los datos de la tabla anterior como base. Se
utilizara los métodos de extrapolación lineal y el de promedio geométrico. El valor de la población
flotante será el promedio de los promedios obtenidos en ambos métodos.
EXTRAPOLACION LINEAL
1 Periodo de tiempo: 1969 a 1992
Ecuación: Pf - Po = m x T donde cada variable es:
Pf : población futura
Po : población del año inicial
m : pendiente de la recta
T : numero de años a donde se quiere proyectar.
Pf = m x T + Po
Pf - Po 6400 - 1232
m = --- = --- = 224,7
Tf - To 23
T=0 (1969) T=23 (1992) T=31 (2000) T=41 (2010)
1232 Habt 6400 Habt 8198 Habt 10445 Habt.
2 Periodo comprendido entre 1992 a 1996
Ecuación: Pf - Po = m x (T - 23)
Pf = m x (T - 23) + Po; donde el significado de cada variable es el mismo enunciado
anteriormente.
7776 - 6400
m = --- = 344
4
Pf = 344 x (T - 23) + 6400
T=23 (1992) T27= (1996) T=31 (2000) T=41 (2010)
6400 Habt 7776 Habt 9152 Habt 12592 Habt.
3 Periodo comprendido entre 1996 y el año 2000.
9624 - 7776
m =--- = 462
2000 - 1996
Pf = 462 x (T – 27) + 7776
T=27 (1996) T31= (2000) T=41 (2010)
14244 + 12592 +10445
P =---= 12427 Habitantes. (promedio de los tres periodos)
(2010) 3
PROMEDIO GEOMETRICO
n
Pf = Po x (1+ r); donde Pf: es la población futura
Po: es la población inicial
r: es la tasa de crecimiento
n: periodo en años
1/n
Pf
De esta formula despejamos r y obtendremos: r = --- - 1
1/n
Po
PERI ODO POBL ACION Tasa
inicial Final Inicial final R%
1969 1992 1232 6400 7,43
1992 1996 6400 7776 4,98
1996 2000 7776 9624 5,48
Tasa de crecimiento promedio: r = 5,96 % (promedio de los tres periodos).
Con la tasa de crecimiento promedio se proyecta la población para el año 2010 aplicando la
formula geométrica
10
P = 9624 x ( 1 + 0,0596 ) = 17170 Habitantes.
VALOR FINAL PROMEDIO DE LOS PROMEDIOS:
POBLACION FLOTANTE PARA EL AÑO 2010 = 14799 HABITANTES.
3.5.2.3 Energía Eléctrica
La entidad encargada de prestar el servicio de energía eléctrica es Centrales eléctricas de Nariño
CEDENAR. El municipio de Chachagüi esta conectado al sistema que genera la interconexión por
medio de la subestacion de Jamondino circuito No. 6 cuya longitud total es de 197 km. y termina en
el sector de Villa Moreno municipio de Buesaco. Este circuito también se lo conoce con el nombre
de Julio Bravo. Para el año 1992 el total de viviendas en todo el municipio era de 2052. De estas,
1433 heran atendidas con el servicio de energía eléctrica lo que arroja una cobertura de servicio
del 69,8 %. Para el año de 1995, el total de viviendas en todo el municipio era de
aproximadamente 2200 viviendas entre las de habitación permanente y casas de recreación, se
atendían 1509 viviendas lo que arroja una cobertura de servicio del 69% indicando que se
mantuvo en el mismo valor.
CUADRO 3.5.7
VIVENDAS CON SERVICIO DE ENERGIA. AÑOS 1995 Y 2000.
SECTOR VIVIENDAS AÑO 2000 VIVIENDAS AÑO 1995
URBANO 616 547
SUBURBANO 815 400
RURAL 1147 562
TOTAL 2578 1509
Fuente: Centrales eléctricas de Nariño.
Para el año 2000, él numero total de viviendas es de 2708 de las cuales 2578 viviendas cuentan
El servicio en términos generales es aceptable. La infraestructura esta en buenas condiciones. Se
presentan problemas cotidianos que corresponderían a los normales en el funcionamiento y que se
resuelven con el mantenimiento que es parte del servicio prestado.
La calidad de la energía suministrada realmente no es muy buena. Según Centrales Eléctricas de
Nariño, Chachagui presenta inconvenientes en la calidad de la energía por tres razones:
- Baja confiabilidad. Esto quiere decir que el circuito numero 6 se mantiene fuera del servicio
en repetidas ocasiones a lo largo del año.
- Bajo nivel de tensión. El hecho de ser tan extenso, ocasiona que en horas pico la tensión
sea baja.
- Elevadas perdidas físicas. La energía producida en el año: 4279,46 MWH-AÑO. Perdidas
de energía en el mismo año: 224,91 MWH. Esto arroja el 5,26% de perdidas cuando en los
demás circuitos dicho valor oxila entre el 0,7% y el 1,67%. (Información suministrada por
CEDENAR).
Con respecto al servicio de alumbrado publico, el municipio tiene convenios con CEDENAR
enmarcados en la ley 142 y 143 del año 1994. A la fecha se adeudan dineros por parte del
municipio a las Empresas eléctricas de Nariño. Los siguientes son los sectores que cuentan con
alumbrado publico:
- Casco urbano y panamericana.
- La Loma Baja
- Chorrillo
- Urbanizaciones: Margaritas, Itzamana, Guirabamba, Tegualda, Balandu, CORVEICA, Paraíso.
- Un mínimo sector del corregimiento de Pasizara (entrada principal).
La calidad del servicio de alumbrado publico es deficiente y la infraestructura esta en mal estado.
3.5.2.4 Telecomunicaciones
El servicio de telecomunicaciones esta a cargo de TELECOM y TELENARIÑO. TELECOM, atiende
CUADRO 3.5.8
SERVICIO TELEFONICO-TELECOM. AÑO 2000.
COBERTURA DE SERVICIO.
SECTOR LINEAS
INSTALADAS
OBSERVACIONES
RURAL.
CIMARRONES 6 1 para atender al publico
CASABUY 6 1 para atender al publico
SÁNCHEZ 6 1 para atender al publico
CONVENTO 6 1 para atender al publico
PASIZARA 60 30 instaladas
SUB-TOTAL 84
SUBURBANO:
CHORRILLO 2 2 para atender al publico
ENTRADA CONFAMILIAR 0 A corto plazo se instalaran 2
líneas
SUB-TOTAL 2
PERIMETRO URBANO: 4 4 para atención al publico.
TOTAL: 90
Fuente: TELECOM.
A corto y mediano plazo el ministerio de comunicaciones instalara en la zona rural con el
mecanismo de COMPARTEL, 4 líneas ubicadas en los corregimientos de Hato viejo y Convento.
En Sánchez ya se encuentra instalada en el sector de Portachuelo. De igual manera instalara una
línea en el sector del Chorrillo.
En el casco urbano y la zona suburbana el servicio de telecomunicaciones esta a cargo de la
empresa de teléfonos de Nariño TELENARIÑO. La capacidad de pares instalados en el
concentrador del Chorrillo es de 300 Líneas. Los abonados en servicio a la fecha son 239. A corto
Plazo hay un proyecto de ensanche en el municipio de Chachagüi en una cantidad de 1680 pares
con lo que los abonados disponibles susceptibles de servicio ascenderían a 1980. La red telefónica
infraestructura esta presenta algunas deficiencias que a la postre no implican mayores
inconvenientes para la normal prestación del servicio telefónico.
CUADRO 3.5.9
USUARIOS POR CATEGORIA-AÑO 2000
DISTRIBUCION DE ABONADOS SEGÚN ESTRATO.
CATEGORIA CANTIDAD
1. BAJO BAJO 1
2. BAJO 32
3. MEDIO BAJO 29
4. MEDIO 22
5. MEDIO ALTO 0
6. ALTO 0
REMOTA URBANA 20
REMOTA RURAL 122
NO RESIDENCIAL 7
PUBLICOS 6
TOTAL 239
Fuente: TELENARIÑO.
3.5.2.5 Alcantarillado
La cobertura de alcantarillados en todo el municipio es aun más deficiente que la del acueducto. El
alcantarillado de la cabecera municipal se concentra principalmente en el perímetro urbano y en
un pequeño porcentaje, en las zonas suburbanas. En la cabecera el sistema es de tipo combinado
y gran parte de las aguas lluvias son evacuadas superficialmente por las vías. Lo anterior en época
de invierno ha causado problemas en las zonas bajas del pueblo específicamente en el sector de
Guapiuy. Hay aproximadamente 50 cámaras de inspección que en su gran mayoría están en mal
estado. La red es en tubería de cemento, su diámetro es de 10” a lo largo de toda la conducción y
Este alcantarillado ya cumplió su periodo de diseño. En el año 2000 se construyo el alcantarillado
de Bella Vista. Es de tipo sanitario en tubería PVC NOVAFORT diámetro 8”. Cuenta con 11
cámaras de inspección. En el Chorrillo hay dos colectores sanitarios en tubería PVC NOVAFORT
de 6” de diámetro. Uno de los sistemas inicia en el cruce que va a la vereda de Mataredonda y en
su trayecto recoge las aguas residuales de 45 viviendas. Posee un poso séptico en mampostería el
cual descarga en una acequia cercana (Quebrada Mataredonda). El otro colector inicia en las
instalaciones de TELENARIÑO y recoge las aguas residuales de 20 viviendas. No posee poso
séptico, descarga en una acequia cuyo destino final es el río Pasto.
Estos dos sistemas se construyeron hace aproximadamente cuatro años. En el sector del Pedregal
se construyo un nuevo alcantarillado hace 4 años el cual se empalmo al existente. El 50% de la
tubería del colector es de cemento en diámetros de 36 y 12”. Su estado es regular. El otro 50% del
colector es en tubería PVC NOVAFORT de 6” de diámetro. En su recorrido, este colector recoge el
agua residual de 57 viviendas. Posee poso séptico en mampostería el que desfoga a la acequia
de Cimarrones.
En el sector del Vergel Alto, la comunidad construyo hace 5 años un colector sanitario en tubería
de cemento de diámetro 10”. Recoge el agua residual de 16 viviendas y se conecta a la red que
conforma el colector del alcantarillado de la cabecera municipal. En el Vergel Bajo, existe un
colector en tubería PVC NOVAFORT de diámetro 6” y en su recorrido recoge el agua residual de
35 viviendas. Esta obra se construyo hace 4 años. Posee un poso séptico en mampostería el cual
desfoga sobre la quebrada la Venta.
Los alcantarillados del Chorrillo, Vergel Bajo y el Pedregal son administrados por
EMPOCHACHAGUI.
En el sector la Loma, existe un alcantarillado en tubería de Cemento diámetro 10”, el cual fue
construido por la misma comunidad. Recoge casi el 100% (88) de viviendas de este sector. Su
estado actual es malo. Desfoga sobre acequia que atraviesa el sector del Chorrillo y cuyo destino
final es el río Pasto.
En el sector suburbano, el 46% de las viviendas están conectadas a colectores con cámaras de
inspección, y en algunos casos tienen posos sépticos en mampostería. El 48% del total de
viviendas se conectan individualmente a letrinas y posos sépticos en mampostería. Unicamente el
Todos los sistemas de alcantarillado existentes en el municipio no cumplen con las normas
mínimas de vertimiento establecidas en los artículos 72, 73 y 74 del decreto 1594 de 1984, emitida
por la comisión de regulación de agua potable y saneamiento básico.
CUADRO 3.5.11
SISTEMAS DE ALCANTARILLADO SECTOR SUBURBANO. AÑO 2000.
SECTOR CASAS CONECTADAS A
ALCANTARILLADOS
TOTAL OBSERVACIONES
COLECT
OR
LETRINA/POSO
SEPTICO
CABECERA
LA LOMA 88 88 propiedad de la
comunidad
CHORRILLO 65 37 102 construido hace 4 años
PEDREGAL 57 57 construido hace 4 años
LA VENTA 55 16 71 construido hace 5 años
EL VERGEL
BELLA VISTA 13 34 47 construido año 2000
SAN
FRANCISCO
AEROPUERTO alcantarillados:
colectores
GUAIRABAMBA principales de
urbanizacio
LA COCHA nes. Arizona, Tegualda,
SANTA MONICA 129 362 491 Itzamana, etc.
TEGUALDA
ITZAMANA
MARGINAL
ARIZONA
TOTAL 394 412 50 856
Fuente: Usuarios Cedenar – Empochachagui - Presente investigación.
En el sector rural, el 2% de las viviendas se conectan a colectores en tubería PVC con cámaras de
son en tierra. El 60% de las viviendas, no cuentan con ningún tipo de sistema de evacuación de
aguas residuales.
CUADRO 3.5.12
SISTEMAS DE ALCANTARILLADOS-SECTOR RURAL
SECTOR CASAS CONECTADAS A
ALCANTARILLADOS
TOTAL OBSERVACIONES
COLECT
OR
LETRINA/POZO
SEPTICO
NINGUNO
CASABUY 59 102 161
PASISARA 136 114 250
HATO VIEJO
EL COMUN
87 95 182
CIMARRONES 60 45 105
CANO BAJO
SANCHES,
CONVENTO,
TEBAIDA,MORA
VIA
LA VICTORIA
27 96 249 372
CUNDUR,
LACRUZ
SAN LORENZO
23 111 134
PALMAS BAJO
LOMITAS
TOTAL 27 461 716 1204
CUADRO 3.5.13
VIVIENDAS DE RECREACION. AÑO 2000.
SECTOR ZONA CASAS FINCAS
URBANO Perímetro urbano 125
LOMA 72
PANAMERICANA 24
SAN FRANCISCO 35
GUAIRABAMBA 66
TEGUALDA 27
AEROPUERTO 108
PEDREGAL 37
ITZAMANA 27
MARGARITAS 16
BALANDU 18
SUBURBANO ARIZONA 26
CORVEICA 34
LA COCHA 60
SANTA MONICA 65
CANO BAJO 25
CHORRILLO 38
FLORESTA 2
GUAPIUY 51
BELLAVISTA 17
VERGEL 39
PALMAS 3
SUBTOTAL 790
PASIZARA 85
HATO VIEJO 76
MERLO 10
LOMITAS 5
RURAL SÁNCHEZ 12
CONVENTO 17
PALMAS BAJO 18
CIMARRONES 20
SUB-TOTAL 288
TOTAL: 1203
Fuente: Usuarios CEDENAR-ALCALDIA-EMPOCHACHAGUI.
MUNICIPIO DE CHACHAGUI
VIVIENDAS DE RECREO ATENDIDAS POR EL ACUEDUCTO DE LA CABECERA MUNICIPAL
AÑO 2000.
SECTOR NUMERO DE VIVIENDAS COBERTURA. %
URBANO 125 100
SUBURBANO 790 100
RURAL 105 36.5
TOTAL 1020 84,8
Fuente: Este estudio
CUADRO 3.5.14
ACUEDUCTO CABECERA MUNICIPAL Y AREAS SUBURBANAS 2000-2010
ITEM ACUEDUCTO AÑO 2000 ACUEDUCTO AÑO 2010
Población permanente total 13777 16869
Población flotante total 9624 14799
Cobertura. Casas permanentes. 64,3% 64,3%
Cobertura. Casas de recreo. 84,8% 84,8%
Población total servida. 17019 23396
Dotación Lt/hbt-dia 178 178
Usuarios con medidor 1530
Q. medio diario. Lt/seg. 35 48
Q. máximo diario. Lt/seg. 42 58
Q. máximo horario. Lts/seg. 63 86
CUADRO 3.5.15
ACUEDUCTO URBANO Y SUBURBANO 2000-2010
COMPONENTE CAPACIDAD
INSTALADA
ACTUAL AÑO 2000
CAPACIDAD RECOMENDADA DEMANDA AÑO 2000 DEMANDA AÑO 2010
BOCATOMA COMUN: 65 LPS
TEBAIDA:75 LPS
2,0 Q.M. DIARIO 84 116
ADUCCION COMUN: 65 LPS
TEBAIDA: 75 LPS
1 Q.M.DIARIO 42 58
DESARENADOR COMUN: 65 LPS
TEBAIDA: 75 LPS
1 Q.M.DIARIO 42 58
CONDUCCION COMUN: 45 LPS
TEBAIDA: 70 LPS
1 Q.M.DIARIO 42 58
PLANTA Hasta el año
1999:24LPS
Desde año 1999: 35
LPS.
1 Q.M.DIARIO 42 58
TANQUES Antiguo: 148 M3
Nuevo: 500 M3
Pasizara: 40 M3
Tanque lavado de
filtros (opcional): 90
M3.
20 % de
Q.M.Diario para
un día de abasto
726 1002
RED DE
DISTRIBUCION
CUADRO 3.5.16
VIVIENDAS CON SERVICIO DE ENERGIA. AÑO 2000.
SECTOR NUMERO DE
VIVIENDAS
CASCO URBANO 616
SUBURBANO
LA LOMA 84
SAN FRANCISCO 78
AEROPUERTO Y
GUAIRABAMBA
135
LA COCHA 54
SANTA MONICA 81
TEGUALDA 27
PEDREGAL 54
ITZAMANA 27
MARGINAL 27
ARIZONA 38
CHORRILLO 97
LA VENTA 48
VERGEL 20
BELLA VISTA 45
SUB-TOTAL 815
RURAL
CANO BAJO 26
CIMARRONES 74
PASIZARA 238
SANCHEZ Y CONVENTO 254
LOMITAS 19
MERLO 21
TEBAIDA 26
MORABIA 38
LA VICTORIA 15
EL COMUN 41
CASABUY 153
PALMAS BAJO 49
SAN LORENZO 17
CUNDUR 19
LA CRUZ 24
SUB-TOTAL 1147
TOTAL 2578
Fuente: CEDENAR.
3.5.2.6 Vías y Transporte
La red vial básica del municipio de Chachagüi tiene una longitud aproximada de 122,4 kilómetros,
de los cuales 32,5 corresponden a la vía Panamericana la que se localiza desde el sector las
Palmas (PR 18+000) al sector Juanambú (PR 50+000), y el resto son vías internas entre
interveredales e intermunicipales. El paso nacional por la cabecera municipal esta localizado entre
el PR 27+0523 al PR 28+0350 lo que equivale a una longitud de 984 metros. El 56% de las vías
están afirmadas. Su estado en términos generales es aceptable. El 17,0% se encuentra en mal
estado, su capa de rodadura es la subrrazante natural. Las obras de drenaje como son las
alcantarillas, no tienen un adecuado funcionamiento y su numero es mucho menor al requerido.
Las cunetas en todas las vías son en tierra y su condición es aceptable. El 27,0% están
pavimentadas en concreto flexible, que es lo que corresponde a la vía panamericana. Esta vía
ofrece mejores condiciones de transito. En las dos ultimas vigencias ha sido objeto de inversiones
nacionales que han mejorado su calidad de servicio. En el año de 1999 se creo en el municipio, el
peaje interveredal que une el corregimiento de Pasizara y la cabecera municipal. Se entrego a la
comunidad en comodato durante diez años. Se administra por una junta comunal vial que tiene
personería jurídica y sus objetivos primordiales son los de generar empleo en la zona y el
mantenimiento de las vías interveredales. Tiene un flujo promedio aproximado de 55 vehículos
diarios que en su mayoría son livianos y buces escalera. Sobre la vía Panamericana hace
presencia la administración vial del instituto nacional de vías sector Cano-Mojarras y cuyas
instalaciones se encuentran en la vereda el Chorrillo. De acuerdo a su importancia y función las
vías del municipio las podemos clasificar así:
- Nacional de primer orden: Vía Panamericana.
- Municipales de segundo orden: Vía Chachagui-Pasizara-Merlo- San Antonio-Tongosoy.
Esta vía hace parte de las vías a cargo del departamento. A corto y mediano plazo, se
comunicaciones entre los municipios de Buesaco y Chachagui. Longitud total de vía en el
municipio: 13 Kmts.
La vía que une los municipios de Chachagui y San Lorenzo. Esta es atendida por el Fondo
Nacional de caminos vecinales.
- Interveredales y Corregimentales: este grupo lo integran el resto del inventario.
En el año 2000, La Gobernación departamental adelanta un mejoramiento sobre la vía que inicia
en el K15+000 sobre la Panamericana- el Comun-Interseccion sobre la vía Chachagui La Cruz, en
una longitud aproximada de 10 Kmts. Esta toma importancia al catalogarse como una alterna a la
Panamericana en épocas de emergencia invernal. Las siguientes son las vías que recorren el
municipio y que están a cargo de la administración departamental:
- Chachagui-Convento - San Antonio. 13 Km
- Panamericana – Casabuy. 8 Km
- Panamericana-Cimarrones-Pasisara. 13 Km
- K15-La Tebaida-Sanchez. 19 Km
(NOTA: ASI APARECEN EN EL LISTADO VIAL DEPTAL.)
Estas corresponden al 44% del total de la red vial del municipio. A la Nación le corresponde el 27%
que como ya se dijo anteriormente es la vía Panamericana. El 30% le corresponde su
mantenimiento al municipio y básicamente se refiere a vías Interveredales y Corregimentales.
CUADRO 3.5.17
ESTADO ACTUAL DE LA VIA PANAMERICANA. AÑO 2000. MUNICIPIO DE CHACHAGUI.
ABCSISA LONGITUD (Km) Estado
K18+000 a 040 0.4 R
040 a K19+0550 1.165 B
K19+0550 a K20+0600 1.10 R
K20+0600 a K24+0700 4.031 B
K24+0700 a K25+0400 0.712 R
K25+0400 a K30+0300 4.909 B
K30+0300 a K30+0500 0.200 R
K30+0500 a K31+0400 1.083 B
K31+0400 a K32+0000 0.405 R
K32+0000 a K38+0200 50994 B
K38+0200 a K38+0600 0.400 R
K38+0600 a K44+0100 5.413 B
K45+0000 a K50+0400 5.408 B
TOTAL 28.003 B
TOTAL 4.127 R
Fuente: INSTITUTO NACIONAL DE VIAS.
CONTEOS VEHICULARES. Los siguientes datos fueron suministrados por el instituto nacional de
vías. La estación de conteo se ubica en el sector Las Palmas K19+0500.
DIA AUTOS BUSES CAMIONES TOTAL
Lunes 2340 146 522 3008
Martes 1963 143 628 2734
Miércoles 2147 143 790 3080
Jueves 2238 161 758 3157
Viernes 2326 172 768 3266
Sábado 3171 169 768 4108
Domingo 5979 178 546 6703
Lunes 2295 168 728 3023
Fuente: INVIAS.
Distribución del transito:
TPDS 3752
Autos 77% 2889
Buces 4% 150
Camiones 19% 713
En el plan de inversiones a corto y mediano plazo están los siguientes proyectos:
- Rehabilitación paso nacional Chachagui.
DOCUMENTO RESUMEN
SINTESIS DE LAS EVALUACIONES
3.1.1 AGUA POTABLE:
- En lo institucional, la empresa EMPOCHACHAGUI no esta cumpliendo con las normas
mínimas estipuladas por la comisión de regulación de agua potable y saneamiento básico
referentes a macromedicion y micromedicion de agua potable.
- A largo plazo, los siguientes componentes del acueducto de la cabecera municipal no
requieren aumentar su capacidad instalada: Bocatomas, Aducciones, Conducciones y
Desarenadores. Cabe anotar, que si es indispensable contemplar inversiones para el
adecuado mantenimiento, implementacion y control de la anterior infraestructura, con el
objeto de mantenerlas en buenas condiciones de servicio y garantizar su vida útil.
- En el componente de almacenamiento, a corto plazo se requiere la construcción de un
nuevo tanque. Si bien es cierto, se puede utilizar el tanque para lavado de filtros como
tanque de abasto opcional, pero no es lo ideal técnicamente. Además, este volumen
adicional resolvería el problema de almacenamiento en un ajustado mediano plazo.
- En cuanto a lo que respecta a la planta de tratamiento podemos decir lo siguiente: En
periodos de demanda normales, la dotación necesaria es menor a la capacidad instalada.
Para la situación anterior, la planta estaría equipada para servir a mediano plazo sin
ningún inconveniente. Por lo investigado y analizando el fenómeno de la población flotante
en el municipio, se tiene referencias que en época de verano la dotación puede en algunos
momentos copar los valores de la capacidad instalada lo que ocasionaría pensar a corto
plazo en ampliarla y optimizarla. Esto se podría agudizar si la construcción de casas de
recreo aumentara en valores que se salgan de la proyección de cualquier método
estadístico de calculo, contemplados en los análisis. A corto plazo se requiere implementar
y mejorar la planta con sistemas de macromedicion enmarcados en las normas legales de
saneamiento básico vigentes. Implementar métodos de aforamiento en los tanques de
abasto.
- Las redes de distribución en las zonas suburbanas, son ya insuficientes para transportar
los caudales requeridos. La capacidad instalada es menor a la demanda actual. No se
cuenta con dispositivos de alivio que mitiguen los golpes de ariete. El funcionamiento
hidráulico de las válvulas de control es regular. A corto plazo se requiere ampliar y reponer
- Sobra decir que para todos los componentes del acueducto sé debería programar
inversiones encaminadas a mantenerlas en buen estado para así igualmente brindar un
adecuado servicio, y como se dijo anteriormente, garantizar el periodo de diseño de los
diferentes componentes del acueducto.
- En el sector rural, no se cumplen las normas mínimas de saneamiento básico. Como se ve
el 91,3% de las viviendas consumen agua sin ningún tipo de tratamiento. Se debe buscar a
corto plazo los mecanismos más económicos que ayuden a implementar dichas normas.
- La infraestructura de los sistemas de acueducto en el sector rural, en términos generales
está en malas condiciones físicas. A corto plazo se requiere la construcción de acueductos
veredales bien implementados que cumplan las mínimas normas de diseño.
- Las condiciones económicas lamentables de la región y las pocas oportunidades de
trabajo, han hecho que la comunidad se dedique a actividades como la tala de arboles,
extracción manual por medio de quemas de carbón vegetal y la poca actividad agrícola
destruya áreas forestales y se extienda en las zonas que conforman las microcuencas de
la región. Se debe programar a corto, mediano y largo plazo la reforestación de zonas
destruidas y la protección de las existentes principalmente en las zonas altas que
conforman los inicios y laderas ribereñas de las fuentes de abastecimiento de agua.
3.1.2 ALCANTARILLADOS
- El sistema de recolección de aguas residuales en la cabecera municipal ya cumplió su
periodo de diseño. Esto lo hace obsoleto y a la fecha no cumple las normas técnicas
mínimas exigidas para este tipo de alcantarillados. A corto plazo requiere reposición.
- No se cumplen las normas mínimas de vertimiento de aguas residuales estipuladas por la
comisión de regulación de servicios públicos y saneamiento básico. Él deposito final de
las aguas residuales del sector urbano y suburbano, son las cuencas de los ríos Pasto y
Juanambu. A corto plazo se debe plantear soluciones económicamente viables, que
resuelvan el problema y fortalecer y exigir las normas en los proyectos constructivos que se
adelanten en el Municipio.
- En la cabecera municipal y en la zona rural no se ha implementado un plan maestro de
- En el sector rural existen pequeños galpones para producción avícola, que realizan el
sacrificio de una manera artesanal sin ningún control sanitario, además de los problemas
que se causan por los desechos que se vierten sobre las fuentes hídricas. Las granjas de
gran producción realizan el sacrificio en la planta de Pofrescol ubicada en el sector de
Daza vía a Pasto. Como se dijo anteriormente, a corto plazo es necesario implementar
planes de manejo ambiental para este tipo de agroindustria que reduzca el impacto
generado.
3.1.3 ENERGIA ELECTRICA
- La cobertura en los últimos cinco años a mejorado notablemente llegando al 95% de
usuarios atendidos.
- El estado general de las redes es aceptable simplificando las necesidades al
mantenimiento normal de la infraestructura que es parte del servicio prestado.
- La calidad de la energía no es buena debido a la baja tensión que se produce por lo
extenso del circuito de interconexión y las elevadas perdidas físicas.
- La calidad del servicio se ve afectada por las repetidas ocasiones en las que el sistema
queda fuera de servicio.
- A corto plazo, para mejorar la calidad en el servicio, CEDENAR ha realizado un proyecto
de interconexión mediante una subestacion no atendida ubicada en la cabecera municipal
acompañada de una red de transmisión de aproximadamente 15 kilómetros que una la
subestacion Jamondino y Chachagui.
- Con respecto al servicio de alumbrado publico existe un convenio interinstitucional
enmarcado en las leyes 142 y 143 de 1994. La calidad y cobertura del alumbrado publico
es deficiente. A corto plazo, se requiere fortalecer las áreas de mantenimiento, reposición y
ampliación del servicio por parte del municipio.
3.1.4 TELECOMUNICACIONES
- Actualmente, TELECOM y TELENARIÑO prestan el servicio de telefonía rural y urbana. La
- A corto plazo, TELENARIÑO en el sector urbano y suburbano adelantara un ensanche
telefónico de 1680 pares de acuerdo a un estudio de demanda realizado por la misma
empresa. De igual manera TELECOM y el Ministerio de Comunicaciones por medio del
programa Compartel esta llevando a cabo la instalación de pares telefónicos en sitios
estratégicos del sector rural.
3.1.5. RED VIAL BASICA
- La Panamericana por ser una vía de primer orden a nivel Nacional, se constituye en la
más importante en el Municipio. El estado general es bueno y a corto plazo el Instituto
Nacional de vías adelantara la reposición del paso nacional y el reparcheo de los 32
kilómetros que recorren el municipio.
- La ejecución del proyecto vial, Pasto-Chachagui, es a largo plazo. Las políticas de
financiación del estado respecto a planes viales se concretan a recursos nacionales
priorizando los proyectos y a la concesión con empresas privadas. Por parte de las
concesionarias es fundamental que el proyecto sea factible desde el punto de vista
económico, hecho que en la actualidad no se da.
- A nivel rural las vías presentan un alto déficit de obras de arte como son alcantarillas y
muros de contecion. A corto plazo, se requiere planificar proyectos encaminados a
construir obras de drenaje, protección, ampliación y mantenimiento vial. A mediano y
largo plazo, apertura de nuevas vías que mejoren el sistema de conexión vial.
- Las vías de segundo arden intermunicipales se encuentran en aceptable estado. La
Gobernación tiene a su cargo el 45% de la red vial total. A corto plazo, se adelanta por
parte del departamento un proyecto encaminado a mejorar las condiciones viales de la
carretera que comunica a los municipios de Chachagui y Buesaco. Otro proyecto de
importancia es la vía denominada alterna a la Panamericana, la cual atiende en caso de
emergencia el flujo vehicular que normalmente transita entre Pasto y Chachagui.
3.1.6. RED VIAL URBANA.
- La Red Vehicular incluida dentro del perímetro urbano esta en buenas condiciones. Sin
su jerarquía vial se reglamente unas dimensiones mínimas que permitan una correcta
circulación vehicular y peatonal que estén acordes a las necesidades urbanas.
- Implementar vías de acceso hacia el área de Expansión Urbana con especificaciones
requeridas.
- La actividad vehicular generada los fines de semana en el paso nacional causan conflictos
debido a que la capacidad de la vía no es suficiente. A corto plazo se requieren la
construcción y adecuación de bahías de parqueo que mitiguen el problema.
- Las vías peatonales por su estado se constituyen en caminos. A corto plazo se requiere
reglamentarlos e implementarlos.
- En el municipio no existen ciclovias o ciclorutas. Esta actividad se incrementa los fines de
semana entre La Cabecera Municipal y la zona del peaje por turistas. Se deben hacer
convenios con él INVIAS para desarrollar proyectos de ciclorutas en el sector mencionado.
- Las empresas de transporte en el perímetro urbano no tienen sitios de parqueo adecuados
y reglamentados originando problemas de trafico vehicular.
3.1.5 USOS DE SUELO.
Perímetro Urbano actual:
- Encontramos áreas homogéneas en su uso y actividad. Estas son las siguientes:
- Corredor Vial panamericana carrera Novena. Importancia regional e impacto ambiental
medio.
- Calles tercera y cuarta desde la carrera Novena a carrera primera. Area de actividad
múltiple sobre la cual se encuentran los principales equipamentos urbanos de apoyo
institucional y vivienda.
- Areas donde el uso predominante es las viviendas en sectores tales como: La loma,
Fátima, Guapiuy y Acacias.
- Rondas hídricas no aptas para construcción por las condiciones topográficas. (Zonas de
protección).
Zona Sub Urbana:
- En el corredor vial se encuentran establecimientos comerciales de impacto medio y alto
impacto
- A lo largo del eje vial se encuentran áreas destinadas a vivienda perteneciente a la
- El Aeropuerto Antonio Nariño a pesar de ser un polo de desarrollo que ha beneficiado al
municipio presenta problemas porque en sus zonas aledañas se viene dando un proceso
de urbanización sin tener en cuenta la amenaza y el riesgo que se genera por él trafico
aéreo y posible alteración del orden publico (atentados). Es necesario a corto plazo la
regulación y explotación de los usos del suelo en la zona de influencia del Aeropuerto.
3.1.7 EQUIPAMENTO URBANO Y ESPACIO PUBLICO
- Cementerio: Actualmente esta copado. Por su proximidad al perímetro urbano ocasiona
conflictos de uso. Se hace necesaria la adquisición de un nuevo terreno que cumpla con
las disposiciones ambientales pertinentes y por fuera del perímetro urbano. El cementerio
actual deberá cumplir su ciclo de aproximadamente 7 siete años antes de poder ser
destinado a otro tipo de usos
- Central de Sacrificio: El municipio no esta prestando este servicio. Se debe a corto plazo
y mediano plazo realizar la adquisición del terreno y la elaboración del proyecto que
cumpla con las normas ambientales vigentes.
- Relleno Sanitario: La recolección de las Basuras abarca los sectores urbano y
Suburbano en volquetas del municipio los días lunes y martes. El destino final de los
desechos se realiza en un botadero a cielo abierto sobre la Cuenca del Río Juanambu a 20
Km aproximadamente sobre la vía panamericana en el sector la Ensillada. La UMATA
viene adelantando el proyecto de ubicación de Nuevo relleno sanitario en la vereda de
Guayabillos municipio de Pasizara.
- Estadio Municipal: No cumple con las dimensiones mínimas establecidas para este
deporte. A largo plazo se hace necesario la adquisición de un terreno para el estadio
municipal que cumpla las normas mínimas.
- En el sector Urbano existe problemas de Déficit, renunciación, hacinamiento y deterioro. Se
debe ampliar el perímetro urbano a 10 años con el objeto de desarrollar proyectos de
vivienda de interés social que mejoren las condiciones actuales de las viviendas.
- En el Sector Rural la problemática es similar a lo detectado en el sector Urbano. Diseñar a
corto, mediano y largo plazo programas y proyectos de mejoramiento y construcción de
PROSPECTIVA TERRITORIAL
INFRAESTRUCTURA DE SERVICIOS PUBLICOS Y SANEAMIENTO BASICO.
I- SECTOR URBANO Y SUBURBANO.
El ordenamiento territorial hace referencia a lograr un equilibrio en los proyectos de inversión
social y la economía del territorio, detectar y determinar áreas y factores críticos que requieren de
la atención prioritaria del gobierno municipal. En este orden de ideas las entidades territoriales
deben ser tratadas como una organización y empresa del estado en la cual converjan la
funcionalidad y operatividad de los subsistemas ambiental, económico, social, funcional-espacial e
institucional.
Teniendo en cuenta lo anterior y los resultados del diagnostico general, se deberá llevar a cabo
programas que contemplen elaborar un plan maestro tanto de acueducto como de alcantarillado y
en cada uno de estos, se desarrollen tres fases que serian:
- Una primera fase de diagnostico
- Una de formulación.
- Fase de ejecución.
En la primera fase, mediante estudios se haría un diagnostico particular y detallado del
funcionamiento de todos los elementos que conforman los actuales sistemas de evacuación de
aguas residuales, aguas lluvias, captación, conducción, tratamiento de agua cruda, tratamiento de
aguas residuales, almacenamiento y distribución de agua potable y la cobertura de los servicios
públicos. En el campo institucional, mediante auditorias externas detectar falencias de tipo
financiero, control interno, comerciales, operativas, etc., en donde la empresa de servicios
públicos estaría incurriendo.
Para la fase de formulación con base a lo que se determine en él diagnostico particular, realizar
todos los diseños y rediseños necesarios en la infraestructura. Además, por intermedio de la
empresa de servicios públicos o el sector central, actualizar los listados de usuarios mediante
estudios de estratificación o similares que den cómo resultado el fortalecimiento del sistema
tarifario, tal como se consigna en la ley 142 del 11 de Julio de 1994 y la cual exige claramente la
calidad, cobertura, satisfacción, continuidad, competencia, garantías y eficiencia en la prestación
recuperar y conservar las cuencas y microcuencas donde se encuentran las fuentes naturales de
abasto.
La tercera y ultima fase, es la de ejecución la cual se desarrollara por etapas y dependerá mucho
del compromiso y responsabilidad de la gestión que adquiera y realice la administración municipal
actual y las futuras, teniendo en cuenta que el alcance del esquema de ordenamiento territorial,
serán los próximos diez (10) años. Cabe recalcar, que será de vital importancia darle continuidad
a los proyectos que se constituyen en obras de relevante importancia para el municipio como son
los sistemas de evacuación de aguas residuales, tratamiento de las mismas y el manejo de las
aguas lluvias.
II. SECTOR RURAL
Como se vio en él capitulo del diagnostico general, los corregimientos y veredas del municipio de
Chachagüi en su gran mayoría no cuentan con sistemas adecuados de vertimiento de aguas
residuales y la infraestructura necesaria para dotar a la población de agua potable. De igual
manera se contemplaran programas los cuales incluyan llevar a cabo un plan maestro de
acueducto y un plan maestro de alcantarillado los que se desarrollaran en tres fases:
diagnostico, formulación de diseños y su posterior ejecución.
Él diagnostico particular tendrá por objeto identificar detalladamente el estado actual de los
sistemas existentes y la cobertura del servicio. Para la fase de formulación de diseños, proponer la
construcción de acueductos veredales en las cabeceras de corregimientos o rediseñar y optimizar
los existentes. En general, todos los corregimientos y veredas no tienen sistemas de potabilización
de agua, por lo que el plan maestro de acueducto incluirá estudios que lleven a mejorar este
aspecto tan importante y de gran interés para la comunidad. Para las veredas, el plan maestro de
alcantarillados contemplara la formulación de unidades sanitarias individuales con sus
correspondientes tanques sépticos y sistemas de infiltración y la factibilidad de diseñar en las
cabeceras de los corregimientos sistemas de colectores con sus respectivos sistemas de
tratamiento de aguas negras. En lo institucional, proponer programas para asesorar a la población
en la conformación de las juntas administradoras de servicios públicos, en los casos en donde
estas no existan, y fortalecer las existentes. Por ultimo, la fase de ejecución en la que se llevara a
cabo la construcción por etapas de los diferentes proyectos que se inicien y dependerá
1-FASE DE DIAGNOSTICO. Determinar el estado actual y la cobertura de
los servicios
2- FASE DE FORMULACION: Diseñar y/o rediseñar los sistemas de:
a- Captaciones
b- Aducciones.
c- Desarenadores primarios y conducciones
PLAN MAESTRO d- Plantas de potabilizacion.
DE ACUEDUCTO. e- Tanques de almacenamiento.
Sector urbano y
suburbano.
f- Redes de distribución domiciliaria.
g- Micro y macro medición
h- Fortalecer el sistema tarifario a través de la
empresa de servicios públicos
i- Acciones encaminadas a recuperar y conservar
las fuentes de abasto naturales
3- FASE DE EJECUCION: Esta se hará en etapas dependiendo
básicamente de la gestión administrativa
1-FASE DE DIAGNOSTICO. Determinar el estado actual y la cobertura de
los servicios
2- FASE DE FORMULACION: Diseñar y/o rediseñar los sistemas de:
a- Redes primarias y secundarias de aguas lluvias y
aguas negras.
b- Colectores, interceptores y emisarios finales.
PLAN MAESTRO c- sistemas de tratamiento de aguas residuales.
DE
ALCANTARILLADO
d- Fortalecer el sistema tarifario a través de la
empresa de servicios públicos
Sector urbano y
suburbano.
e- Acciones encaminadas a recuperar y conservar
las fuentes de abasto naturales cumpliendo las normas de
vertimiento contempladas en el Decreto 1594/84.
3- FASE DE EJECUCION: Esta se hará en etapas dependiendo
1-FASE DE DIAGNOSTICO. Determinar el estado actual y la cobertura de
los servicios
2- FASE DE FORMULACION: Diseñar y/o rediseñar acueductos
veredales con sus respectivos sistemas de
Potabilizacion de agua cruda.
PLAN MAESTRO Acciones encaminadas a recuperar y
conservar las fuentes de abasto naturales
DE ACUEDUCTO. Cumpliendo las normas de vertimiento
de aguas residuales contempladas en él
Sector rural Decreto 1594/84.
Formular asesorías para crear las
juntas administradoras de servicios públicos
y / o fortalecer las existentes.
3- FASE DE EJECUCION: Esta se hará en etapas dependiendo
básicamente de la gestión administrativa
1-FASE DE DIAGNOSTICO. Determinar el estado actual y la cobertura de
los servicios
2- FASE DE FORMULACION: Diseñar y/o rediseñar los sistemas de:
Unidades sanitarias individuales con sus respectivos posos sépticos y
campos de infiltración.
PLAN MAESTRO Factivilidad de sistemas de colectores con sus respectivos sistemas de
tratamiento de aguas negras.
DE
ALCANTARILLADO
Formular asesorías para crear las juntas administradoras de servicios
públicos y / o fortalecer las existentes.
Sector rural. Acciones encaminadas a recuperar y conservar las fuentes de abasto
naturales cumpliendo las normas de vertimiento contempladas en el
Decreto 1594/84..
3- FASE DE EJECUCION: Esta se hará en etapas dependiendo
COMPONENTE II
PROSPECTIVA
El municipio de Chachagüi presenta características importantes para determinar los objetivos de su
ordenamiento. Chachagüi es un municipio localizado sobre la carretera panamericana, tiene
potencial de desarrollo por encontrarse cerca de la ciudad de Pasto, es visitado y habitado por la
población turística y considerado como zona de veraneo y recreación
OBJETIVO GENERAL
Determinar la organización espacial urbana y rural con el fin de propiciar el desarrollo económico,
social, cultural, espacial bajo el enfoque de sostenibilidad ambiental.
OBJETIVOS ESPECIFICOS
Determinar los requerimientos en Infraestructura vial para establecer los flujos y vínculos
funcionales en el ámbito urbano y rural.
Evaluar y determinar los equipamientos de los servicios domiciliarios básicos.
Referente Conceptual
2.1 Componente General del Espacio Público
Establecida la reglamentación Municipal sobre espacio público se ajustaran conforme a la Ley y las
Políticas, estrategias y objetivos generales de este para todo el territorio municipal de igual modo
se identificara plenamente el sistema de espacio público. El sistema de espacio publico urbano del
Municipio estará definido, principalmente por sistema de vías y sus perfiles y los edificios públicos y
áreas de conservación y preservación enlazadas por este.
“ El tratamiento de conservación arquitectónico se aplica a los inmuebles individuales o conjuntos
urbanos, manzanas o costados de estas que constituyen aciertos importantes en el campo del
urbanismo o de la creación arquitectónica y en la consolidación de la morfología e identidad de la
ciudad y el enriquecimiento de su estructura, estos elementos debido a sus valores arquitectónicos,
tipologicos, morfológicos, o estructurales, constituyen muestras valiosas que han permanecido en
el proceso detransformación de la ciudad y por ello merecen ser protegidos y mantenidos.”1
Propuesta de Usos del Suelo Urbano Tratamiento y sus Categorías.
2.3 Definición del Espacio Público.
La ley 9/89 “ Establece como espacio Público el conjunto de inmuebles Públicos y los elementos
arquitectónicos y naturales de los inmuebles privados, destinados por su naturaleza, uso o
afectación, a la satisfacción de las necesidades urbanas colectivas que trascienden por tanto los
limites de los intereses individuales de los habitantes. Se determinan como elementos constitutivos
del Espacio Publico, las áreas requeridas para la circulación tanto vehicular como peatonal, áreas
de recreación pública activa o pasiva para la seguridad y tranquilidad ciudadana, franjas de retiro
de las edificaciones sobre las vías, fuentes de agua, parques, plazas, zonas verdes y similares, las
necesarias para la instalación i mantenimiento de los servicios públicos básicos, para la instalación
y usos de los elementos constitutivos del amoblamiento urbano en todas sus expresiones, para la
preservación de áreas de interés público y de los elementos históricos, culturales, religiosos,
recreativos y artísticos, para la conservación y preservación del paisaje y los elementos naturales
del entorno de la ciudad y en general las zonas existentes o debidamente proyectadas en las que
el interés público sea manifiesto y conveniente y que constituyen por consiguiente “zonas para el
uso o disfrute colectivo” .
Los elementos que conforman el espacio urbano en el Municipio de Chachagüi se describen y
relacionan a continuación:
2.4 Elementos para la conservación:
- Red urbana de acueducto.
- Red urbana de Alcantarillado.
1 Tomado de la cartilla del espacio publico Alcaldía mayor de Bogotá, Departamento Administrativo
- Planta de acueducto
- Areas de protección.
Sistema de circulación peatonal y vehicular
- Malla vial urbana.
- Proyecto de vías.
- Senderos peatonales.
- Aceras y sardineles.
- Bahías de estacionamiento.
- Bermas.
- Calzadas
Areas de articulación y encuentro
- Parque Bolívar.
- Cancha de fútbol.
- Cancha Múltiple.
- Juegos Infantiles.
- Polideportivos.
Edificios públicos.
- Edificio de la Alcaldía Municipal.
- Edificios de carácter educativo.
2.5 Uso Comercial y de Servicios
Para su clasificación se tiene en cuenta el impacto sobre el espacio público y la vivienda.
- Intensidad de flujo peatonal y vehicular que genere
- Requerimientos de estacionamientos.
- Intensidad de flujo vehicular pesado que requiera cargue y descargue.
Impacto sobre el uso residencial:
- Impacto sicosocial negativo.
- Impacto ambiental negativo cuanto a ruidos y olores que puedan producirse.
- Riesgo a la salud y/o seguridad de los habitantes.
De acuerdo al impacto el uso comercial y de servicios se clasifican en:
Comercio bajo impacto. Son establecimientos comerciales y de servicios que por su uso frecuente
que de ellos hace la comunidad se permiten en cualquier zona de carácter residencia o zonas de
unos mixto, pertenecen a este grupo los siguientes establecimientos: Carnicerías, dulcerías, frutas
y legumbres, panaderías, farmacias, papelearías, misceláneas, pequeños almacenes en general.
Servicios. Salones de belleza, lavanderías, cafeterías, heladerías, modisterías, sastrerías, estudios
fotográficos, floristerías, marquetería, fotocopias, remontadoras de calzado, alquiler de películas,
reparación de electrodomésticos. Estos establecimientos deben cumplir con el servicio mínimo de
baño.
Comercio mediano impacto. Son establecimientos en los que desarrollo un comercio y servicio de
mayor cubrimiento el cual produce un impacto medio por cuanto:
- Requieren áreas de mayores de funcionamiento.
- Generan mayor trafico vehicular por lo tanto generan mayor exigencias de parqueo.
- Pueden generar flujos peatonales concentrados.
- Pueden requerir mayor área de cargue y descargue.
- Generan usos anexos de impacto social negativos.
Pertenecen a este grupo:
Ventas de bienes:
- Alimentos y bebidas: supermercados, subentiendas, distribuidores mayoristas de alimentos y
bebidas.
- Almacenes de vestuario y textiles en general.
- Artículos para el hogar: almacenes de electrodomésticos, muebles, artículos de cocinas,
colchones, etc.
- Artículos de ferretería y construcción: ferretería y herramienta liviana, artefactos eléctricos,
vidrios, pinturas, materiales livianos de construcción.
- Maquinaria y equipo: almacenes de maquinaria, repuestos, accesorios en general.
- Droguerías.
- Productos químicos: fungicidas, herbicidas y similares.
- Varios: almacenes de juguetería, deportes, adornos, discos, artículos plásticos, cigarrerías,
prenderías, empaques, cables, joyerías, viveros, servicios y miscelánea en general.
Servicios
- Profesionales: oficinas de profesionales, centros profesionales y de asesoría.
- Personales: academias y gimnasios.
- Turísticos: Residencias, hospedajes y pensiones.
- Financieros y Bancarios: Bancos y corporaciones.
- Alimentos y bebidas: estaderos, cafeterías, restaurantes, asaderos, comidas rápidas, pizzerias,
etc.,
- Recreativos: Tiendas mixtas, cafeterías, discotecas, billares, clubes sociales, cantinas bares,
cafés, canchas de tejo, tabernas, etc.
- Talleres de Mecánica Automotriz y Pintura: (cuya capacidad no exceda a tres vehículos)
Según sea el caso deberán utilizar materiales acústicos y disponer de parqueaderos permanentes
y transitorios.
Los establecimientos anteriores requieren según el caso estar dotados de los servicios mínimos
baño, áreas de parqueo de modo que no obstaculicen o afecten la vía pública y zonas de
Comercio alto impacto. Son los establecimientos que por su alto grado de impacto social y/o
ambiental negativos requieren de una ubicación especial.
- Por su impacto social: casas de lenocinio, moteles.
Deberán estar localizados en áreas retiradas de zonas de uso residencial, deberán proveer un
aislamiento acústico tal, que evite ruidos y sonidos que afecten un determinado sector de la
población.
- Por su impacto ambiental: Salas de velación y cementerios.
Deben ubicarse en sectores cuya vocación este dada y fuera de vías arterias principales y flujo
vehicular intenso.
