Estudio De Viabilidad Para La Implementación De Una PTAR De Aguas Residuales En Laboratorios Bioimagen

Texto completo

(1)I. ESTUDIO DE VIABILIDAD PARA LA IMPLEMENTACIÓN DE UNA PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES (PTAR) EN EL LABORATORIO BIOIMAGEN.. Autores:. David Felipe Ortiz Rojas Código. 20132081031. Nicolás Verano Gutiérrez Código. 20132081008. Universidad Distrital Francisco José De Caldas Facultad De Medio Ambiente y Recursos Naturales Tecnología En Gestión Ambiental y Servicios Públicos.

(2) II. TABLA DE CONTENIDO 1.. INTRODUCCION..................................................................................................................................... 3. 2.. PROBLEMA ............................................................................................................................................ 4. 3.. JUSTIFICACIÓN ...................................................................................................................................... 6. 4.. OBJETIVOS ............................................................................................................................................. 7. 5.. DESCRIPCIÓN DE LA EMPRESA .............................................................................................................. 8. 6.. MARCO DE REFERENCIA...................................................................................................................... 10 6.1.. MARCO TERORICO ...................................................................................................................... 10. 6.1.1.. SISTEMAS DE TRATAMIENTO EN EL SITIO DE ORIGEN ........................................................ 10. 6.1.2.. TRAMPAS DE GRASA ........................................................................................................... 11. 6.1.3.. TANQUE SEPTICO ................................................................................................................ 13. 6.2.. PRETRATAMIENTOS .................................................................................................................... 15. 6.2.1.. REJILLAS............................................................................................................................... 15. 6.2.2.. REMOCIÓN DE GRASAS ....................................................................................................... 15. 6.2.3.. DESARENADOR .................................................................................................................... 16. 6.3.. TRATAMIENTO PRIMARIO........................................................................................................... 16. 6.4.. TRATAMIENTO SECUNDARIO ...................................................................................................... 16. 6.4.1.. LODOS ACTIVADOS.............................................................................................................. 17. 6.4.2.. FILTRO PERCOLADOR .......................................................................................................... 18. 6.5.. TRATAMIENTO ANAEROBIO ........................................................................................................ 18. 6.6.. REACTOR UASB (RAFA)................................................................................................................ 20. 6.7.. REACTOR ANAEROBIO DE FLUJO PISTÓN (RAP).......................................................................... 20. 7.. MARCO LEGAL ..................................................................................................................................... 21. 8.. METODOLOGIA ................................................................................................................................... 23 8.1.. CRONOGRAMA DE ACTIVIDADES ................................................................................................ 23. 8.2.. FASE INICIAL ................................................................................................................................ 24. 8.3.. ELABORACION DE MATRIZ DE ASPECTOS E IMPACTOS .............................................................. 25.

(3) III 8.4. ELABORACIÓN DE ANALISIS DE COSTOS – BENEFICIOS PARA LA IMPLEMENTACIÓN DEL PROYECTO ............................................................................................................................................... 26 9.. RESULTADOS ....................................................................................................................................... 26 9.1.. ETAPA DE DIAGNOSTICO:............................................................................................................ 26. 9.1.1.. ANÁLISIS DEL PROBLEMA .................................................................................................... 26. 9.1.2.. IDENTIFICACIÓN DE MEDIDAS DE MANEJO ........................................................................ 26. 9.1.3.. IDENTIFICACIÓN DE EQUIPOS Y MUESTRAS QUE REQUIEREN SER CARACTERIZADOS ...... 27. 9.1.4.. ANÁLISIS DE FICHAS TÉCNICAS Y DE SEGURIDAD DE LOS REACTIVOS UTILIZADOS............ 28. 9.1.5. IDENTIFICAR EL ARTÍCULO APLICABLE DEL DECRETO 631 DE 2015 SEGÚN CORRESPONDA A LA ACTIVIDAD ECONÓMICA DE LA COMPAÑÍA. .............................................................................. 43 9.1.6. IDENTIFICAR LA CORRESPONSABILIDAD CON LOS DUEÑOS DE LOS EQUIPOS DE LABORATORIO ..................................................................................................................................... 45 9.2.. ANALISIS DE FACTIBILIDAD ......................................................................................................... 46. 9.2.1.. ANALIZAR RESULTADOS DE LA ÚLTIMA CARACTERIZACIÓN............................................... 46. 9.2.2.. GENERAR INFORME DE RESULTADOS DE CARACTERIZACIÓN ............................................ 48. 10. ENTREGABLES ..................................................................................................................................... 60 10.1.. IDENTIFICAR IMPACTOS Y ASPECTOS DE LA GENERACIÓN DE VERTIMIENTOS ...................... 60. 10.2. ELABORACIÓN UN COMPARATIVO ENTRE LOS COSTOS DE DISPOSICIÓN VS COSTOS DE TRATAMIENTO ........................................................................................................................................ 63 11. CONCLUSIONES ................................................................................................................................... 69 12. RECOMENDACIONES ........................................................................................................................... 70 13. BIBLIOGRAFÍA ...................................................................................................................................... 71.

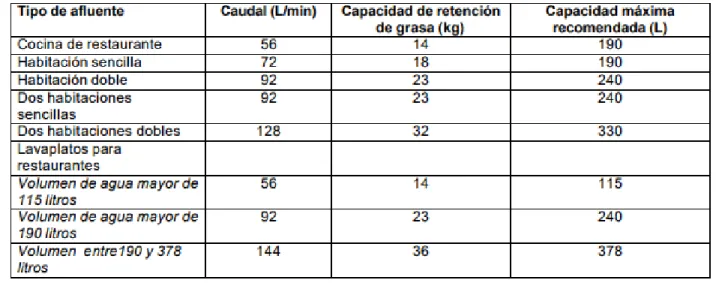

(4) IV INDICE DE TABLAS. Tabla 1 Retención de grasa Tomada de: Título e RAS 2000 ........................................................ 12 Tabla 2. Requisitos Legales Aplicables. Fuente: Autores ............................................................ 22 Tabla 3 Cronograma De Actividades Fuente: Autores ................................................................. 24 Tabla 4. Relación de Equipos y Áreas Generadoras de Residuos Líquidos. Fuente: Autores .... 27 Tabla 5. Características Ecológicas de Reactivos Utilizados en Laboratorio Bioimagen. Fuente: Autores .......................................................................................................................................... 42 Tabla 6 Valores máximos permitidos Resolución 631 de 2015 Art 14 Fuente: Resolución 631 de 2015............................................................................................................................................... 45 Tabla 7 permisibles para Parámetros máximos vertimientos puntuales. Fuente: Resolución 631 de 2015 .......................................................................................................................................... 49 Tabla 8 Resultados de Caracterización Equipo Architec C8000. Tomado de: Abbot Effluent Study ............................................................................................................................................. 51 Tabla 9 Resultados de Caracterización Architec I2000. Tomado de : Abbot Effluent Study .... 52 Tabla 10 Resultados de Caracterización Equipo Cell Dyn Ruby. Tomado de : Abbot Effluent Study ............................................................................................................................................. 53 Tabla 11 Resultados de Caracterización Equipo CA1500. Tomado de : Caracterización Baying Octubre 2016 ................................................................................................................................. 54 Tabla 12 Resultados de Caracterización Equipo Immullite 2000XPI. Tomado de : Caracterización Baying Octubre 2016 .......................................................................................... 55 Tabla 13 Resultados de Caracterización Equipo CS2100i. Tomado de : Caracterización Baying Octubre 2016 ................................................................................................................................. 56 Tabla 14 Matriz de identificación de Aspectos e Impactos Ambientales Conessa Fernández Fuente: Autores ............................................................................................................................. 60 Tabla 15 Matriz de identificación de Aspectos e Impactos Ambientales Conessa Fernández Fuente: Autores ............................................................................................................................. 61 Tabla 16 Costos de Disposición Final Residuos Líquidos Bioimagen Ltda. Fuente: Autores .... 63 Tabla 17 Análisis Valor Presente Neto Fuente: Autores .............................................................. 65 Tabla 18 Análisis de Tasa Interna De Retorno Fuente: Autores .................................................. 66 Tabla 19 Cuadro Comparativo Ofertas Económicas para la implementación de la PTAR. Fuente: Autores .......................................................................................................................................... 67.

(5) V. INDICE DE ILUSTRACIONES Ilustración 1. Resultados de Última Caracterización De Vertimientos.. Fuente: Laboratorio. Analquim Caracterización Julio de 2017 ...................................................................................... 47 Ilustración 2. Plano Arquitectónico Segundo Piso Laboratorio Bioimagen Sede Calle 77. Fuente:. Archivo Laboratorio Bioimagen ................................................................................................... 47 Ilustración 3 Localización Laboratorio Bioimagen. Fuente: Google Earth .................................. 50 Ilustración 4 Costo mensual de Disposición de Residuos Líquidos Año 2016. Fuente: Autores 64 Ilustración 5 Costo mensual de Disposición de Residuos Líquidos Año 2017 . Fuente: Autores64.

(6) 1. RESUMEN. El presente documento tiene como fin establecer la viabilidad económica y ambiental de la implementación de una planta de tratamiento de aguas residuales en Laboratorio Bioimagen como opción de mejora al manejo de vertimientos y con el fin de reducir los costos de disposición de los residuos líquidos. Dentro del desarrollo del documento se encontrará la identificación cualitativa referente a los vertimientos, realizando de esta forma un diagnostico acerca de la situación actual de la Compañía referente al manejo de efluentes líquidos. Se identifica los procesos de tratamiento y las diferentes opciones de intervención que existen de acuerdo a la carga contaminante y las características fisicoquímicas de los vertimientos generados. Adicional a esto se realiza un análisis ambiental el cual tiene como base la elaboración de una matriz de aspectos e impactos que permita determinar la viabilidad de la implementación de un sistema de tratamiento. Seguidamente y como complemento al análisis ambiental se procederá hacer un estudio económico de las propuestas para la implementación de una PTAR, en donde se identifica los volúmenes promedio generados de residuos líquidos y los costos actuales de disposición final de los mismos. Finalmente se identifica la opción más viable económica y ambientalmente como tratamiento eficaz a los vertimientos generados en Laboratorio Bioimagen, acompañado de unas recomendaciones las cuales son de vital importancia a la hora de tomar cualquier decisión acerca de la implementación o no de un sistema de tratamiento de aguas residuales..

(7) 2. ABSTRACT. The purpose of this document is to establish the economic and environmental viability of the implementation of a wastewater treatment plant in the Laboratorio Bioimagen as an option to improve the handling of waste and to reduce disposal costs of liquid waste. Within the development of the document will be the qualitative identification referring to the liquid waste, realizing in this way a diagnosis about the current situation of the Company regarding the handling of liquid effluents. It identifies the treatment processes and the different intervention options that exist according to the contaminant load and the physicochemical characteristics of the liquid waste generated. In addition to this an environmental analysis is carried out, which is based on the elaboration of a matrix of aspects and impacts that allows to determine the viability of the implementation of a treatment system. Next, and as a complement to the environmental analysis, an economic study of the proposals for the implementation of a WWTP will be carried out, where the average volumes generated of liquid waste and the current costs of their final disposal are identified. Finally, the most economically and environmentally viable option is identified as an effective treatment to the liquid waste generated in the Laboratorio Bioimagen, accompanied by some recommendations which are of vital importance when making any decision about the implementation or not of a treatment system. sewage water. PALABRAS CLAVES: Laboratorio Clínico, Viabilidad, Aguas Residuales, Impactos..

(8) 3. 1. INTRODUCCION El agua es un recurso natural de vital importancia para el desarrollo de actividades diarias de los seres vivos, por este motivo y bajo la necesidad de reglamentar un uso adecuado del recurso el estado colombiano ha hecho esfuerzos normativos con el fin de estipular asignaciones específicas para el uso de dicho recurso. De esta forma al utilizar el recurso para las labores diarias por defecto se generan desechos que van con cargas contaminantes las cuales varían de acuerdo la actividad. Dentro de las actividades humanas que generan vertimientos de residuos líquidos a diario se encuentran los vertimientos domésticos e industriales, dentro de los vertimientos industriales se encuentran los residuos líquidos generados por la atención a la salud. Los residuos líquidos generados en el sector hospitalario se encuentran dentro los. más. contaminantes al tener sustancias farmacéuticas, químicas y materia orgánica presente, a partir de estos se pueden encontrar los residuos líquidos generados en los diversos servicios prestados al interior de una empresa prestadora de salud, dentro de los cuales se encuentra el laboratorio clínico, área en donde se llevara a cabo el proyecto, en donde se pretende mostrar la mejor opción en cuanto costos y calidad para un adecuado tratamiento de los residuos líquidos mediante la implementación de una Planta de Tratamiento De Aguas Residuales. Para ello se realiza análisis de la documentación existente, antecedentes y el marco legal vigente referente a los vertimientos, con el fin de garantizar el cumplimiento normativo..

(9) 4. 2. PROBLEMA Las aguas residuales hospitalarias o producto del procesamiento de muestras contienen una gran variedad de reactivos, mezclas acidas, mezclas bases y demás insumos utilizados para la realización de diversos estudios, por lo anterior este tipo de agua residual resulta difícil de tratar por algún método convencional con tratamientos primarios o secundarios. La búsqueda de una reducción de contaminantes del agua requiere una interacción interdisciplinar que permita lograr un tratamiento eficiente, evaluando aspectos sociales, ambientales, y económicos1. El tratamiento de aguas residuales ha sufrido un cambio conceptual debido a la evolución de la sociedad en donde la mayoría de ciudades además de generar aguas residuales domésticas con mayor complejidad, se generan aguas de carácter industrial, para lo que se han venido cambiando los sistemas de captación y tratamiento, anteriormente una planta de tratamiento se basaba en una infraestructura robusta con procesos de tratamientos físico químicos primarios. Sin embargo en la actualidad las aguas residuales casi que logran tener características únicas lo que hace que los tratamientos varíen. En el Laboratorio Bioimagen se cuenta con equipos de procesamiento de muestras, de diferentes casas comerciales, los cuales utilizan diversos reactivos e insumos para el montaje de estudios lo cual provoca una serie de compuestos líquidos los cuales deben estar sujetos a inspecciones periódicas con el fin de garantizar, el cumplimiento de los parámetros establecidos en el Decreto 631 del 2015. Según las caracterizaciones realizadas a varios de los equipos utilizados para el procesamiento de muestras arrojan que los vertimientos generados están por fuera de los límites. 1. (Ramalho, 1990).

(10) 5. establecidos en la norma reguladora. Así mismo y según la caracterización de vertimientos realizada a la caja de inspección se comprueba que estos compuestos incumplen con la normatividad vigente. Por tal motivo Laboratorio Bioimagen incurre en un rubro económico alto, al tener que disponer con un gestor externo este tipo de residuos químicos, pagando un valor cercano a los $ 2´000.000 pesos mensuales, y de manera adicional se deben adquirir galones para el almacenamiento de dichos residuos, rubro que podría verse reducido con la implementación de una planta de tratamiento de aguas residuales con un tratamiento adecuado..

(11) 6. 3. JUSTIFICACIÓN. Este proyecto se lleva a cabo con el fin de garantizar el cumplimiento normativo nacional, además de minimizar los impactos ambientales producto de la generación de residuos líquidos, los cuales siendo identificados cualitativa y cuantitativamente le permitirá a Laboratorios Bioimagen establecer medidas de vigilancia y control. De otra parte, la disposición final de este tipo de residuos representa casi el 80 % de la facturación correspondiente a la disposición final de residuos, por lo tanto, la implementación de un PTAR reduciría considerablemente los costos por dicho componente. La generación de este tipo de vertimientos impacta los recursos hídricos en una gran magnitud debido a sus sustancias, por esta razón se realizará una investigación de las tecnologías más adecuadas con el propósito de plantear la mejor opción de tratamiento que dé cumplimiento al artículo 14 de la Resolución 631 de 2015, en donde se estipula los parámetros mínimos que deben cumplir los vertimientos generados en actividades relacionadas con la atención a la salud. De esta forma las magnitudes de los impactos generados en la generación de vertimientos se reducirán, ayudando a contribuir a la optimización de procesos desarrollando de esta manera procesos sostenibles, que ayudarán a Laboratorio Bioimagen a posicionarse como una empresa con alta responsabilidad ambiental y dándole la oportunidad de llegar a certificarse en normas de calidad ambiental..

(12) 7. 4. OBJETIVOS Objetivo General: Identificar la viabilidad ambiental y económica para la implementación de una planta de tratamiento de aguas residuales provenientes del procesamiento y análisis de muestras sanguíneas y de fluidos corporales en Laboratorio Bioimagen Ltda. Objetivos Específicos. -. Identificar los procesos productivos que ocurren dentro de la compañía con el fin de poder parametrizar los residuos líquidos generados en cada uno de estos.. -. Analizar el proceso de gestión de los residuos líquidos que se realiza en la compañía desde su generación hasta la entrega al gestor Ecoentorno, encargado de este tipo de residuos.. -. Evaluar las actividades que se estén ejecutando para la capacitación de los colaboradores en cuanto a la relevancia que tiene la disposición, tratamiento y disposición final de residuos líquidos.. -. Analizar los datos de las caracterizaciones realizadas a los equipos generadores de residuos líquidos estableciendo un método que permita instaurar las actividades de mayor relevancia dentro de la generación de residuos líquidos..

(13) 8. 5. DESCRIPCIÓN DE LA EMPRESA “Bioimagen Ltda., fue fundada en 1996 oferta servicios de Laboratorio Clínico e Imágenes Diagnósticas para la EPS Cruz Blanca, con el objetivo de prestar un mejor servicio de atención a pacientes y de apoyo a los profesionales de la salud para el diagnóstico médico correcto, el tratamiento adecuado y la prevención de las enfermedades, alineados a la normativa legal vigente y los principios de accesibilidad, oportunidad, seguridad, continuidad, pertinencia y economía. En el año 2002 pasa a ser parte del Grupo Saludcoop, logrando implementar las políticas del grupo a su interior. El desarrollo continuo de la institución, su permanente intención de dar respuesta a las necesidades y demandas del sector salud, son los motores de BIOIMAGEN para la prestación del servicio, soportados en la competencia técnico-científica de nuestros colaboradores, tecnología de vanguardia y alianzas estratégicas con clientes y proveedores.” (Laboratorio Bioimagen, 2017) a. MISION “Bioimagen Ltda. es una IPS privada, que trabaja de manera permanente por el bienestar de los usuarios y la sociedad, a través de la prestación de servicios de apoyo diagnóstico, fomentando el desarrollo humano de todos nuestros colaboradores, el mejoramiento continuo de la calidad y el cuidado del medio ambiente.” (Laboratorio Bioimagen, 2017) b. VISION “Ser líderes en la prestación de servicios de apoyo diagnóstico, soportados en una cultura de calidad organizacional y compromiso ambiental.” (Laboratorio Bioimagen, 2017).

(14) 9. c. POLITICA AMBIENTAL “Estamos comprometidos con el medio ambiente a través de la implementación del Sistema de Gestión Ambiental acorde con las necesidades y requerimientos de la empresa, dando cumplimiento a la normatividad vigente.” (Laboratorio Bioimagen, 2017).

(15) 10. 6. MARCO DE REFERENCIA 6.1. MARCO TERORICO Con el fin de comprender mejor la finalidad y los componentes de un sistema de tratamiento se trae a colación algunas de las tecnologías más utilizadas y aplicadas para el tratamiento de vertimientos industriales. Según el titulo E del Reglamento Técnico Del Sector de Agua Potable y Saneamiento Básico existen dos tipos de tratamientos macros definidos como sistemas de tratamiento en el sitio de origen y centralizados.2 6.1.1. SISTEMAS DE TRATAMIENTO EN EL SITIO DE ORIGEN Este tipo de sistemas se caracterizan por ser ubicados en aquellos lugares en donde no se cuenta con un sistema de alcantarillado para poder verter o en donde se requiera remover los sólidos suspendidos antes de realizar el vertido. Para la implementación de un sistema de estas características se debe tener en cuenta los siguientes parámetros: Inspección visual Estudio de suelos: humedad, permeabilidad, granulometría, conductividad hidráulica saturada Topográficos: pendiente del terreno. 2. (Ministerio de Desarrollo Económico Dirección de Agua Potable y Saneamiento Básico, 2000).

(16) 11. Hidrológicos: precipitación (promedio máximo mensual), evapotranspiración y evaporación (promedio mensual) RAS 2.000.Tratamiento de Aguas Residuales Municipales Página E.28 Revisión de estudios previos hechos en la zona. Vulnerabilidad sísmica. Inundaciones Algunas de las tecnologías utilizadas en estos sistemas son: 6.1.2.. TRAMPAS DE GRASA. Son tanques pequeños de flotación donde la grasa sale a la superficie, y es retenida mientras el agua aclarada sale por una descarga inferior. No lleva partes mecánicas y el diseño es parecido al de un tanque séptico. Recibe nombres específicos según al tipo de material flotante que vaya a removerse. Domiciliar: Normalmente recibe residuos de cocinas y está situada en la propia instalación predial del alcantarillado. Colectiva: Son unidades de gran tamaño y pueden atender conjuntos de residencias e industrias En Sedimentadores: Son unidades adaptadas en los sedimentadores (primarios en general), las cuales permiten recoger el material flotante en dispositivos convenientemente proyectados, para encaminarlo posteriormente a las unidades de tratamiento de lodos. •. Localización. Deben localizarse lo más cerca posible de la fuente de agua residual (generalmente la cocina) y aguas arriba del tanque séptico, sedimentador primario o de cualquier otra unidad.

(17) 12. que requiera este dispositivo para prevenir problemas de obstrucción, adherencia a piezas especiales, acumulación en las unidades de tratamiento y malos olores. Debe tenerse en cuenta, que independientemente de su localización, deben existir condiciones favorables para la retención y remoción de las grasas. •. Parámetros de diseño. El diseño debe realizarse de acuerdo con las características propias y el caudal del agua residual a tratar, teniendo en cuenta que la capacidad de almacenamiento mínimo expresada en kg. De grasa debe ser de por lo menos una cuarta parte del caudal de diseño (caudal máximo horario) expresado en litros por minuto. El tanque debe tener 0.25m² de área por cada litro por segundo, una relación ancho/longitud de 1:4 hasta 1:18, una velocidad ascendente mínima de 4mm/s. A continuación se relacionan las capacidades de retención de grasas dependiendo de la afluente que se tenga. TABLA DE RETENCIÓN DE GRASA. Tabla 1 Retención de grasa Tomada de: Título e RAS 2000.

(18) 13. •. Operación y mantenimiento. Las trampas de grasa deben operarse y limpiarse regularmente para prevenir el escape de cantidades apreciables de grasa y la generación de malos olores. La frecuencia de limpieza debe determinarse con base en la observación. Generalmente, la limpieza debe hacerse cada vez que se alcance el 75% de la capacidad de retención de grasa como mínimo. Para restaurantes, la frecuencia de bombeo varía desde una vez cada semana hasta una vez cada dos o tres meses. Estas unidades deben ser dotadas de las siguientes características: Capacidad suficiente de acumulación de grasa entre cada operación de limpieza Condiciones de turbulencia mínima suficiente para permitir la flotación del material. Dispositivos de entrada y salida convenientemente proyectados para permitir una circulación normal del afluente y el efluente. Distancia entre los dispositivos de entrada y salida, suficiente para retener la grasa y evitar que este material sea arrastrado con el efluente. Debe evitarse el contacto con insectos, roedores, etc. 6.1.3. TANQUE SEPTICO Son tanques generalmente subterráneos, sellados, diseñados y construidos para el saneamiento rural. Deben llevar un sistema de pos tratamiento. Se recomiendan solamente para: · Áreas desprovistas de redes públicas de alcantarillados. Alternativa de tratamiento de aguas residuales en áreas que cuentan con redes de alcantarillado locales..

(19) 14. Retención previa de los sólidos sedimentables, cuando la red de alcantarillado presenta diámetros reducidos. No está permitido que les entre: · Aguas lluvias ni desechos capaces de causar interferencia negativa en cualquier fase del proceso de tratamiento. Los efluentes a tanques sépticos no deben ser dispuestos directamente en un cuerpo de agua superficial. Deben ser tratados adicionalmente para mejorar la calidad del vertimiento. 6.1.3.1. OPERACIÓN Y MANTENIMIENTO Los lodos y las espumas acumuladas deben ser removidos en intervalos equivalentes al periodo de limpieza del proyecto. Estos intervalos se pueden ampliar o disminuir, siempre que estas alteraciones sean justificadas y no afecten los rendimientos de operación ni se presenten olores indeseables. Debe realizarse una remoción periódica de lodos por personal capacitado que disponga del equipo adecuado para garantizar que no haya contacto entre el lodo y las personas Antes de cualquier operación en el interior del tanque, la cubierta debe mantenerse abierta durante un tiempo suficiente (>15 min.) para la remoción de gases tóxicos o explosivos. En ningún caso los lodos removidos, pueden arrojarse a cuerpos de agua. En zonas aisladas, los lodos pueden disponerse en lechos de secado. Los lodos secos pueden disponerse en rellenos sanitarios o en campos agrícolas; cuando estos últimos no estén dedicados al cultivo de hortalizas, frutas o legumbres que se consumen crudas..

(20) 15. 6.2.PRETRATAMIENTOS Dichas intervenciones deben ser de carácter físico y/o mecánico, las cuales ayudaran a retirar y remover material extraño presente en el vertimiento que puedan interferir en el posterior tratamiento. Dentro de algunos métodos de pretratamiento se encuentran:. 6.2.1. REJILLAS •. Localización: Las rejillas deben colocarse aguas arriba de las estaciones de bombeo o de. cualquier dispositivo de tratamiento subsecuente que sea susceptible de obstruirse por el material grueso que trae el agua residual sin tratar. El canal de aproximación a la rejilla debe ser diseñado para prevenir la acumulación de arena u otro material pesado aguas arriba de está. Además, debe tener preferiblemente una dirección perpendicular a las barras de la rejilla. El sitio en que se encuentren las rejillas debe ser provisto con escaleras de acceso, iluminación y ventilación adecuada.. 6.2.2. REMOCIÓN DE GRASAS Los sedimentadores primarios pueden usarse como sistemas de remoción de grasas, en dicho caso debe asegurarse que exista la capacidad de almacenamiento y los dispositivos mecánicos que permitan la evacuación del sobrenadante de forma segura y oportuna para evitar interferencias en los procesos posteriores y generación de malos olores por acumulación prolongada..

(21) 16. 6.2.3. DESARENADOR En los cuatro niveles de complejidad deben emplearse desarenadores cuando sea necesario cumplir con lo siguiente: -. Protección de equipos mecánicos contra la abrasión. -. Reducción de la formación de depósitos pesados en tuberías, conductos y canales. -. Reducción la frecuencia de limpieza de la arena acumulada en tanques de sedimentación primaria y digestores de lodos.. -. Minimización de pérdida de volumen en tanques de tratamiento biológico.. -. Antes de las centrífugas, intercambiadores de calor y bombas de diafragma de alta presión.. 6.3.TRATAMIENTO PRIMARIO El objeto de este tratamiento es básicamente la remoción de los sólidos suspendidos y DBO en las aguas residuales, mediante el proceso físico de asentamiento en tanques de sedimentación. En los casos que el ingeniero considere necesario, se pueden adicionar coagulantes para incrementar la eficiencia de remoción de fósforo, sólidos suspendidos y DBO.. 6.4.TRATAMIENTO SECUNDARIO Los procesos biológicos, o secundarios, se emplean para convertir la materia orgánica fina coloidal y disuelta en el agua residual en floc biológico sedimentable y sólidos inorgánicos que pueden ser removidos en tanques de sedimentación. Estos procesos se emplean junto con procesos físicos y químicos para el tratamiento preliminar y primario del agua residual. Los procesos biológicos son eficientes en remoción de sustancias orgánicas que presentan tamaño coloidal e inferior. Un tratamiento secundario típico remueve aproximadamente 85% de la DBO y los SS, aunque no remueve cantidades significativas de nitrógeno, fósforo, metales pesados ni organismos patógenos..

(22) 17 Existen diversos procesos biológicos utilizados tales como. 6.4.1. LODOS ACTIVADOS El proceso de lodos activados y sus varias modificaciones pueden ser usados cuando las aguas residuales puedan responder a un tratamiento biológico. Este proceso requiere atención cuidadosa y una operación de supervisión competente, incluido un control rutinario de laboratorio. Los siguientes requisitos deben ser considerados cuando se proponga este tipo de tratamiento.. -. Requisitos de energía: Deben considerarse cuidadosamente los costos de la energía. pública, al igual que los efectos sobre la calidad del agua asociados a las fallas en el suministro eléctrico. La capacidad para mantener la viabilidad del proceso, en casos de fallas o reducción en el suministro de energía, como bajo condiciones de emergencia, debe incluirse en el diseño del proceso de lodos activados. -. Selección específica del proceso: El proceso de lodos activados y sus varias. modificaciones pueden ser empleados para conseguir varios grados de remoción de sólidos suspendidos y reducción de la Demanda Bioquímica de Oxígeno de cinco días (DBO5). La selección del proceso de lodos activados más adecuado depende del tamaño de la planta propuesta, los tipos de aguas residuales por tratar, el grado anticipado de operación y mantenimiento, y los costos de operación. Todo diseño debe proveer flexibilidad en la operación. Para los niveles medio alto y alto de complejidad los procesos deben diseñarse con posibilidades de fácil conversión a otras modalidades de tratamiento. -. Pretratamiento: Deben removerse las arenas, los sólidos gruesos, las grasas y los aceites. excesivos antes de comenzar el proceso de lodos activados..

(23) 18. 6.4.2. FILTRO PERCOLADOR Los filtros percoladores pueden ser utilizados en casos donde no se necesite una eficiencia muy alta en la remoción de DBO. Un filtro percolador consiste en un tanque que contiene un lecho de material grueso, compuesto en la gran mayoría de los casos de materiales sintéticos o piedras de diversas formas, de alta relación área/volumen, sobre el cual son aplicadas las aguas residuales por medio de brazos distribuidores fijos o móviles. Alrededor de este lecho se encuentra adherida una población bacterial que descompone las aguas residuales a medida que éstas percolan hacia el fondo del tanque. Después de cierto tiempo, la capa bacterial adquiere un gran espesor y se desprende hidráulicamente del lecho de piedras para pasar luego a un clarificador secundario en donde se efectúa la separación de los lodos formados.. 6.5.TRATAMIENTO ANAEROBIO El tratamiento anaerobio es el proceso de degradación de la materia orgánica por la acción coordinada de microorganismos, en ausencia de oxígeno u otros agentes oxidantes fuertes ( ,. ,. Como subproducto de ella se obtiene un gas, denominado usualmente biogás, cuya. composición básica es metano,. y dióxido de carbono. en un 95%, pero con la presencia. adicional de nitrógeno, hidrógeno, amoníaco y sulfuro de hidrógeno, usualmente en proporciones inferiores al 1%. -. Rejillas. Debe haber dos conjuntos de rejillas en serie. Las rejillas deben garantizar la remoción de sólidos que interfieran con el funcionamiento hidráulico posterior, incluyendo pelos y fibras.. -. Estructura de repartición de flujo: El área total del reactor debe ser alimentada uniformemente en la base. Esto se logra repartiendo el flujo en una caja con múltiples.

(24) 19 vertederos o un sistema similar; cada caudal debe ser conducido a una de las localizaciones de la entrada por medio de una tubería. Se debe garantizar el buen funcionamiento de los sistemas de repartición de caudales. Se debe prever la posibilidad de detección de obstrucciones en las tuberías, y de limpieza de las mismas. -. Medidor de Caudal: Se debe tener una estructura de medición de caudales. Bajo ninguna circunstancia se debe colocar un sedimentador primario antecediendo a un tratamiento anaerobio de alta tasa para aguas residuales domésticas.. -. Reactores: El reactor anaerobio debe venir inmediatamente después de los procesos de desbaste y desarenado sin pasar por una etapa de sedimentación primaria. No se deben colocar sistemas de sedimentación primaria antecediendo a los reactores anaerobios.. -. Manejo de lodos y lechos de secado: A pesar de que las cantidades de lodos producidos son bastantes bajas, es necesario evacuar parte de los lodos cuando el reactor ha logrado un buen arranque. Para ello se debe tener un tanque de acumulación de lodos. Los lodos se pueden llevar directamente a lechos de secado debido a la buena estabilización que se produce en el reactor. Alternativamente los lodos pueden pasar a un proceso de deshidratación mecánico pues usualmente salen en concentraciones similares a las producidas por un proceso de espesamiento por gravedad. El lixiviado de los lechos de secado de lodos debe ser tratado en el reactor. No se debe bajo ninguna circunstancia descargar los lodos en cuerpos de agua superficial.. -. Manejo de biogás: En plantas de tratamiento de aguas negras domésticas se recolectan cantidades de biogás que usualmente no ameritan su purificación y utilización como combustible. Sin embargo, si representan un peligro debido a que el metano en mezcla con el aire en proporciones del 5 al 15% es explosivo. Se recomienda recoger el gas con mangueras y quemarlo para minimizar la generación de olores. El gas secundario que se produce por desprendimiento de sustancias disueltas en el efluente del reactor debe.

(25) 20 igualmente recogerse y tratarse adecuadamente para minimizar los impactos por olores desagradables, a menos que el estudio de impacto ambiental demuestre la ausencia de efectos en la comunidad aledaña. -. Pos tratamientos: Dependiendo de los requisitos de remoción necesarios para el proyecto puede requerirse un pos tratamiento para los efluentes del sistema anaerobio. Los más usados son tanques sedimentadores, lagunas de oxidación, reactores aerobios secundarios y humedales artificiales.. Existen diferentes tipos de reactores usados para este tipo de tratamiento en donde varia su estructura física y el flujo del vertimiento a tratar.. 6.6.REACTOR UASB (RAFA) Reactor anaerobio de flujo ascendente en manto de lodos. En este tipo de reactor el agua es introducida por el fondo del reactor a través de unas boquillas uniformemente distribuidas, pasa a través de un manto de lodos y posee una estructura de sedimentación integrada al mismo tanque que permite el retorno de los lodos de manera natural al espacio de reacción inferior.. 6.7.REACTOR ANAEROBIO DE FLUJO PISTÓN (RAP) Es una modificación del reactor anaerobio de pantallas en el cual se permite que la superficie de interfase líquido-gas esté en contacto directo con la atmósfera natural. También se adiciona un lecho de empaquetamiento para mejorar la distribución hidráulica del flujo y evitar la compactación de la biomasa. Posee un comportamiento final de sedimentación. Filtros anaerobios: En este tipo de reactores existe un medio de soporte fijo inerte al cual crecen adheridos los microorganismos. El agua residual puede tener un flujo vertical ascendente o descendente a través de la cámara. Usualmente no tiene un comportamiento final de sedimentación..

(26) 21. 7. MARCO LEGAL NORMA. AUTORIDAD QUE EMITE. Constitución Política de Colombia 1991. Ley 09 de 1979. El Congreso de Colombia. Ley 100 de 1993. Decreto Ley 1295 de 1994 Decreto 2240 1996. Ministerio de Trabajo y Seguridad Social Ministerio de Salud. Decreto 3930 de 2010. Presidente de la república de Colombia. Resolución 631 de 2015. Ministerio de Ambiente y desarrollo sostenible. Decreto 1594 de 1984. Presidente de la república de Colombia. Decreto 351 de 2014. Ministerio de Salud y la Protección Social. CONTENIDO. ARTÍCULOS RELACIONADOS. Establecen la atención en salud y el saneamiento ambiental como servicios públicos a cargo del Estado, determinando que serán responsables, de acuerdo con la Ley, quienes en la producción y en la comercialización de bienes y servicios, atenten contra la salud, la seguridad y el adecuado aprovisionamiento a consumidores y usuarios. Considera la salud como un bien de interés público y estableció normas de vigilancia y control epidemiológico para el diagnóstico, pronóstico, prevención y control de las enfermedades transmisibles así como para la divulgación de la información epidemiológica. Las instituciones salud, donde se manipule material biológico de origen humano, se debe proveer a los trabajadores de elementos y medios necesarios para garantizar las medidas de seguridad y que los empleados conozcan y cumplan estas normas de bioseguridad. El cual determina la organización y administración del Sistema General de Riesgos Profesionales. Las condiciones sanitarias que deben cumplir las instituciones prestadoras de servicios de salud. VERTIMIENTOS Por el cual se reglamenta parcialmente el Título I de la Ley 9ª de 1979, así como el Capítulo II del Título VI -Parte III- Libro II del Decreto-ley 2811 de 1974 en cuanto a usos del agua y residuos líquidos y se dictan otras disposiciones. Por el cual se establece los parámetros y los valores máximos permisibles en los vertimientos puntuales a cuerpos de aguas superficiales y a los sistemas de alcantarillado público y se dictan otras disposiciones. Derogado por el art. 79, Decreto Nacional 3930 de 2010. Usos del agua y residuos líquidos y se dictan otras disposiciones. RESIDUOS Por el cual se reglamenta la gestión integral de los residuos generados en la atención en salud y otras actividades. Artículos 48, 78, 79, 80, 81, 87 y 366.. Artículos del 80 al 124 establece los parámetros de salud ocupacional y seguridad industrial. Artículos 22 al 35 establece los aspectos generales del manejo de residuos y recolección de basuras. Artículo 26.. Toda la Norma. Toda la Norma.. Capítulo I, II, VI, IX.. Lo relacionado al sector Salud.. Artículos 20 y 21.. Toda la Norma. Derogo Dec. 2676 de 2000..

(27) 22 Resolución 1164 de 2002. Decreto 4741 de 2005. Resolución 482 de 2009. Resolución 1297 de 2010. Resolución 1511 de 2010. Resolución 0371 de 2009. Ley 1259 del 2008. Ministerio del Medio Ambiente – Ministerio de Salud Ministerio de Ambiente, Vivienda y Desarrollo Territorial Ministerio de Ambiente, Vivienda y Desarrollo Territorial Ministerio de Ambiente, Vivienda y Desarrollo Territorial Ministerio de Ambiente, Vivienda y Desarrollo Territorial Ministerio de Ambiente, Vivienda y Desarrollo Territorial Congreso de la República. Ley 373 de 1997. Ministerio de Ambiente Vivienda y Desarrollo territorial. Decreto 1575 de 2007. Ministerio de la Protección Social. Resolución 2115 de 2007. Ministerio de Ambiente Vivienda y Desarrollo territorial. Por el cual se expide el Manual de Procedimientos para la Gestión Integral de Residuos Hospitalarios y Similares en Colombia. Reglamenta la gestión integral de residuos peligrosos (para el caso de las UEPA., los residuos de carácter químico).. Toda la Norma.. Regular el manejo, aprovechamiento y reciclaje de residuos de bolsas o recipientes que han contenido soluciones para uso intravenoso, intraperitoneal y en hemodiálisis, generados en las actividades de atención de salud Por el cual se establecen los Sistemas de Recolección Selectiva y Gestión ambiental de residuos de Pilas y/o acumuladores.. Toda la Norma.. Toda la Norma.. Artículos 16 y 20.. Por el cual se establecen los Sistemas de Recolección Selectiva y Gestión ambiental de residuos de bombillas.. Artículos 16 y 20.. Por el cual se establecen los elementos que deben ser considerados en los Planes de Gestión de devolución de Productos Posconsumo de Fármacos o medicamentos vencidos. Por medio de la cual se instaura en el territorio nacional la aplicación del comparendo ambiental, a los infractores de las normas de aseo, limpieza y recolección de escombros, y se dictan otras disposiciones. RECURSO HIDRICO Establece la formulación, implementación y seguimiento al programa de uso eficiente y ahorro de agua. Establece directrices para el conjunto de proyectos y acciones que deben elaborar y adoptar todos los usuarios del recurso hídrico. Por el cual se establece el Sistema para la Protección y Control de la Calidad del Agua para Consumo Humano. Por medio de la cual se señalan características, instrumentos básicos y frecuencias del sistema de control y vigilancia para la calidad del agua para consumo humano.. Artículos 5, 7 y 13.. Tabla 2. Requisitos Legales Aplicables. Fuente: Autores. Comparendo ambiental. Toda la Norma.. Artículos 1 y 10. Capítulo 1, 2 y 3..

(28) 23. 8. METODOLOGIA. Se realizo una investigación cualitativa con tres componentes (Exploración, Descripción, y Explicación) en donde la Exploración consiste en la recopilación de información, datos, resultados, documentación acerca de la generación de residuos líquidos en Laboratorio Bioimagen, para posteriormente pasar a la descripción en donde se muestra la situación actual de la compañía referente a la generación de residuos líquidos indicando de esta forma parámetros físico-químicos que se incumple y el manejo actual que se le dan a dichos residuo líquidos. Posterior a esto se realiza la explicación de los datos obtenidos en las dos etapas anteriores con el fin de llevar acabo un diagnostico acompañado de análisis ambientales y económicos con el fin de dar un mejor manejo a los residuos líquidos generados mediante a la implementación de una PTAR A continuación se relaciona el cronograma de actividades, las cuales se dividieron en tres fases y están soportadas por documentación existente de la empresa Laboratorio Bioimagen.. 8.1.CRONOGRAMA DE ACTIVIDADES No.. Fase. Actividades del proyecto. ABRIL. MAYO. JUNIO. JULIO. AGOSTO. 2017. 2017. 2017. 2017. 2017. 1 2 3 4 1. Análisis Del Problema. x x x. Identificación de Medidas de Manejo. x. Identificación de Equipos Y Muestras que requieren ser caracterizados. Identificar el Artículo aplicable según corresponda a la actividad económica de la compañía. Análisis De Fichas Técnicas Y De. 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4. x. x. x. x x x. x.

(29) 24 1. Diagnostico. Seguridad De Los Reactivos utilizados Identificar la corresponsabilidad con los dueños de los equipos de Laboratorio Analizar Resultados De la última Caracterización. 2. Análisis de Factibilidad. X x. x x. Generar Informe De Resultados De Caracterización. Definir Tratamiento A Realizar Con Los Residuos. Identificar Impactos y Aspectos de la generación de Vertimientos Realizar un comparativo entre los costos de disposición vs costos de tratamiento 3. Entregables. Proponer el tratamiento óptimo para los residuos líquidos. x x x x. x x. x x x. x. x x. Tabla 3 Cronograma De Actividades Fuente: Autores. 8.2. FASE INICIAL. -. ETAPA DE DIAGNOSTICO: Recolección de información necesaria referente a los vertimientos generados, identificando los procesos individuales y las áreas específicas del laboratorio en donde se llevan a cabo procedimientos generadores de residuos líquidos..

(30) 25. -. ETAPA DE ANALISIS DE FACTIBILIDAD: En dicha etapa se estudiará y analizará la información recolectada en la etapa inmediatamente anterior, identificando el estado de los vertimientos y mostrando las opciones de mejora, con base en las directrices estipuladas en el reglamento técnico para el sector de agua potable y saneamiento básico (RAS).. -. ETAPA DE ENTREGABLES: Una vez analizados todos los datos obtenidos y tomado desde la perspectiva de la formación obtenida como Tecnólogos en Gestión Ambiental y Servicios Públicos se procederá generar una matriz de impactos y aspectos la cual permitirá a la compañía a establecer planes de manejo para ciertos procesos que generan impactos negativos sobre el recurso hídrico, adicional se realizara un comparativo de costos en donde se indica la ventaja económica que representa la implementación de un sistema de tratamiento para los vertimientos con el fin de que la Gerencia de la compañía de vía libre a la implementación de la PTAR.. Las actividades relacionadas anteriormente se llevaran a cabo bajo la supervisión del personal responsable de la compañía, adicional todos los análisis y respectivas conclusiones serán dentro del marco normativo ambiental vigente el cual será tomado como base principal para el desarrollo de este proyecto.. 8.3.ELABORACION DE MATRIZ DE ASPECTOS E IMPACTOS Para la elaboración de la matriz de aspectos e impactos ambientales se utilizara la metodología de Conesa Fernández la cual evalúa varias tipologías de los impactos tales como variación, intensidad, extensión, por el momento en el que se presente, por su persistencia, por su capacidad de recuperación, por la relación causa y efecto, por su interrelación, su periodicidad, así mismo relaciona los impactos de diversos factores que engloban la totalidad de recursos naturales, físicos y sociales que pueden verse impactados positiva o negativamente..

(31) 26. 8.4.ELABORACIÓN DE ANALISIS DE COSTOS – BENEFICIOS PARA LA IMPLEMENTACIÓN DEL PROYECTO Para la elaboración de este análisis se tendrán en cuenta los costos que implican la recolección, almacenamiento y disposición final de residuos líquidos vs los costos en los que se incurre al implementar la PTAR, con el fin de mostrar los beneficios operativos, medioambientales y económicos que traería la implementación de dicho sistema, adicional se hallara posteriormente la tasa interna de retorno (TIR) la cual ayudara a soportar los beneficios anteriormente mencionados.. 9. RESULTADOS 9.1.ETAPA DE DIAGNOSTICO: 9.1.1. ANÁLISIS DEL PROBLEMA Se realizó revisión documental propia de la compañía referente al tratamiento de residuos líquidos en donde se tienen en cuenta los siguientes elementos:. 9.1.2. IDENTIFICACIÓN DE MEDIDAS DE MANEJO Se realiza identificación cualitativa de la generación de residuos líquidos analizando los equipos generadores de residuos líquidos. Se realizó identificación cuantitativa de los residuos líquidos generados identificando caudales y volúmenes generados..

(32) 27. 9.1.3. IDENTIFICACIÓN DE EQUIPOS Y MUESTRAS QUE REQUIEREN SER CARACTERIZADOS EQUIPO. AREA. ARCHITEC C8000. Química - Inmunología Especial. ARCHITEC 1200. Química - Inmunología Especial. CELL DYN RUBY. HEMATOLOGIA. CA1500 IMMULITE 2000XPI. COAGULACIÓN COAGULACIÓN. CS2100I COAGULACIÓN Tabla 4. Relación de Equipos y Áreas Generadoras de Residuos Líquidos. Fuente: Autores.

(33) 28. 9.1.4. ANÁLISIS DE FICHAS TÉCNICAS Y DE SEGURIDAD DE LOS REACTIVOS UTILIZADOS. REACTIVOS UTILIZADOS EN EL PROCESAMIENTO DE MUESTRAS REACTIVOS INFORMACION ECOLOGICA En estado no diluido no neutralizado, no dejar que se infiltren Antibody aguas subterráneas o alcantarillados QUINIDINE Tracer No es peligroso para el agua 7A73-20 En estado no diluido no neutralizado, no dejar que se infiltren Pretratment aguas subterráneas o alcantarillados HOLO TC No es peligroso para el agua Microparticles En estado no diluido no neutralizado, no dejar que se infiltren HOLO TC Conjugate aguas subterráneas o alcantarillados HOLO TC 3L8320 HOLO TC Wash En estado no diluido no neutralizado, no dejar que se infiltren Buffer aguas subterráneas o alcantarillados HOLO TC Matrix Cell No es peligroso para el agua Wash Valproic Acid Nocivo para los peces, en estado no diluido no neutralizado, no Pretratment dejar que se infiltre aguas subterráneas, superficiales o Solution alcantarillado, nocivo para organismos acuáticos AC VALPRO Valproic Acid En estado no diluido no neutralizado, no dejar que se infiltren 7A71-20 Antiserum aguas subterráneas o alcantarillados Valproic Acid Tracer No peligroso para el agua Ultrasensitive hTSH En estado no diluido no neutralizado, no dejar que se infiltren Microparticles aguas subterráneas o alcantarillados UHTSH II 7B39- Ultrasensitive hTSH En estado no diluido no neutralizado, no dejar que se infiltren 20 Conjugate aguas subterráneas o alcantarillados Ultrasensitive hTSH En estado no diluido no neutralizado, no dejar que se infiltren LDS Wash Buffer aguas subterráneas o alcantarillados T-UPTAKE Tracer No peligroso para el agua T-UPTAKE T-UPTAKE En estado no diluido no neutralizado, no dejar que se infiltren 7A56 Pretreatment aguas subterráneas o alcantarillados Solution. PROVEEDOR KIT REACTIVO. ABBOTT. RESIDUOS SOLIDOS. Deben ser dispuestos como envases vacíos de reactivos.

(34) 29 Troponin I ADV Microparticles Troponin I ADV Conjugate 1 TROPONIN ADV 2J44 - 20. TROPONIN 3C29-20-66. TRIC- ANTI 3B34-20. Troponin I ADV Conjugate 2 Troponin I ADV Preincubation Diluent Troponin I Conjugate Troponin I Microparticles Troponin I Specimen Diluent TCA Pretratment Solution TCA Antiserum TCA Tracer Microparticles. TOXOP IgG 9K08. Conjugate Assay Diluent. TOXOP IgM 9K09. TOXOP Microparticles TOXOP Conjugate. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No dejar que se infiltre en aguas subterráneas, superficiales o en alcantarillados, una cantidad mínima vertida en el subsuelo ya representa un peligro para el agua potable. No dejar que se infiltre en aguas subterráneas, superficiales o en alcantarillados, una cantidad mínima vertida en el subsuelo ya representa un peligro para el agua potable. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No dejar que se infiltre en aguas subterráneas, superficiales o en alcantarillados, una cantidad mínima vertida en el subsuelo ya representa un peligro para el agua potable. en estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No dejar que se infiltre en aguas subterráneas, superficiales o en alcantarillados, una cantidad mínima vertida en el subsuelo ya representa un peligro para el agua potable..

(35) 30 TOXOP Assay Diluent TOXOP Neutalization Buffer Total T4 Pretratment Solution TOTAL T4 7A55 Total T4 Antisera Total T4 Tracer Total T3 Monocional Microparticle TOTAL T3 7A52-21 Total T3 Monocional Conjugate Total PSA Microparticles TOTAL PSA 7K53-20. TROBAMICIN 7A74-20. THEOFILINA II 5B74-20. Total PS Conjugate Total PSA Assay Diluent Tobramycin Pretratment Solution Tobramycin Antibody Tobramycin Tracer Theophyline II Pretratment Solution Theophyline II Antiserum Theophyline II Tracer. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No es peligroso para el agua. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No peligroso para el agua No dejar que se infiltre en aguas subterráneas, superficiales o en alcantarillados, una cantidad mínima vertida en el subsuelo ya representa un peligro para el agua potable. en estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados Nocivo para los peces, en estado no diluido no neutralizado, no dejar que se infiltre aguas subterráneas, superficiales o alcantarillado, nocivo para organismos acuáticos No peligroso para el agua Nocivo para los peces, en estado no diluido no neutralizado, no dejar que se infiltre aguas subterráneas, superficiales o alcantarillado, nocivo para organismos acuáticos En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No peligroso para el agua.

(36) 31 Testosterone Microparticles Testosterone Conjugate TESTOST 3C8520 Testosterone Wash Buffer Testosterone Displacement Agent BHCG Microparticle BHCG 7A59 21. B2 MICROG 3B46 - 20. RUBEOLA G 3B23 - 10. RUBEOLA M 4B46 - 10. BHCG Conjugate BHCG Speciment Diluent Microgobulin Microparticles Microgobulin Conjugate Microgobulin Diluent Buffer Rubella IgG Microparticles Rubella IgG conjugate Rubella IgG Assay diluent Rubella M Microparticles Rubella M Conjugate Rubella M Assay diluent. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados. No peligroso para el agua En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados Nocivo para los peces, en estado no diluido no neutralizado, no dejar que se infiltre aguas subterráneas, superficiales o alcantarillado, nocivo para organismos acuáticos No peligroso para el agua En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No peligroso para el agua. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados.

(37) 32. REA ETANOL 3B32 - 30. Rubella M Neutralization buffer REA ETANOL Fluorescein/Reagent Bottle 3 REA ETANOL substrate/Reangent Bottle 1 REA ETANOL Enzymes/Reangent Bottle 2 PTH Microparticle PTH Conjugate 1. PTH 2G06-20 PTH Conjugate 2 PTH Wash Buffer Prolactin Microparticle PROL 7A62-22 Prolactin Conjugate Prolactin specimen Diluent Progesterone Cojugte PROGES 7A64 Progesterone Buffer 10 Progesterone Microparticle PHENITOINA Phenytoin 7A67 - 20 Antiserum. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No dejar que se infiltre en aguas subterráneas, superficiales o en alcantarillados, una cantidad mínima vertida en el subsuelo ya representa un peligro para el agua potable. Nocivo para los peces, en estado no diluido no neutralizado, no dejar que se infiltre aguas subterráneas, superficiales o alcantarillado, nocivo para organismos acuáticos En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No peligroso para el agua En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados. en estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados en estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados.

(38) 33 Phenytoin Tracer Phenytoin Pretreatment Solution Phenobarbitan Tracer Phenobarbitan PHENOBAR Pretreatment 7A70 - 20 Solution Phenobarbitan Antiserum Opiates Pretreatment Solution OPIATES 3B25 - 20 Opiates Antiserum Opiates Fluorescein Tracer Acetylprocainamide Pretreatment Solution N-ACETIL 3B39 Acetylprocainamide - 20 Antiserum Acetylprocainamide Tracer Myoglbin MIOGLOBINA Microparticles 7K48 - 20 Myoglbin Conjugate Methadone Pretreatment Solution METADONA Methadone 3B31 - 20 Antiserum Methadone Tracer. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No peligroso para el agua En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No es peligroso para el agua En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados. en estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No peligroso para el agua en estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados.

(39) 34. LH REAC 7A6122. INSULINA 2D01-20. HOMOCYST REAC 5F51 - 20. HIV COMBO 2G83 - 20. HIV1- G0 3D41 - 22. LH Microparticles Diluent. No peligroso para el agua. LH Conjugate. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados. Insulin Microparticles Insulin Conjugate Insulin Beffer Homocysteine Tracer Homocysteine Enzyme Homocysteine Antibody Homocysteine Pretreatment Solution Hiv Combo index Calibrator Hiv Combo Specimen Diluent Hiv Combo Micropaticle Hiv Combo Conjugate Hiv Combo Probe Solution Hiv go Microparticles Hiv go Conjugate Hiv go Biotin Antigens Hiv go Calibrator. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados. No dejar que se infiltre en aguas subterráneas, superficiales o en alcantarillados, una cantidad mínima vertida en el subsuelo ya representa un peligro para el agua potable.. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados.

(40) 35. HCV 3B44. Hiv go specimen Diluent Hcv Microparticles Hcv Conjugate Hcv Specimen Diluent Hcv Diluent Hcv Index Calibrator. HBsAg Confirmatory Dilution Reagent HBsAg 7A40 - HBsAg Confirmatory 22 Reagent A HBsAg Confirmatory Reagent B Hbe Microparticles Hbe Conjugate Wetting Solution Hbe 7D52 - 20 Diluent Hbe Index Calibrator HAVAB M Microparticles HAVAB M 2,0 6C69 - 20. HAVAB 2,0 6C70 - 20. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No peligroso para el agua En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No es peligroso para el agua en estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No es peligroso para el agua. No dejar que se infiltre en aguas subterráneas, superficiales o en HAVAB M Conjugate alcantarillados, una cantidad mínima vertida en el subsuelo ya representa un peligro para el agua potable. HAVAB M Probe En estado no diluido no neutralizado, no dejar que se infiltren HAVAB M Index aguas subterráneas o alcantarillados Calibrator Diluent No es peligroso para el agua HAVAB 2.0 Microparticles HAVAB 2.0 Cojungate.

(41) 36 En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados HAVAB 2.0 Index Calibrator. FSH Microparticles FSH Conjugate FSH Lds Wash Buffer FREE T4 7K51 Free T4 Master 30 Calibrators Free T3 Microparticle Diluent FREE T3 7K53 Free T3 LDS Wash 30 Buffer Free T3 Conjugate Diluent Free PSA Microparticles FSH 7A60 - 20. FREE PSA 7K54 Free PSA Conjugate - 20 Free PSA Assay Diluent Folate Capture Reagent Folate Conjugate FOLATE 3C81 20. No es peligroso para el agua En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No peligroso para el agua. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No es peligroso para el agua No dejar que se infiltre en aguas subterráneas, superficiales o en alcantarillados, una cantidad mínima vertida en el subsuelo ya representa un peligro para el agua potable. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados. No dejar que se infiltre en aguas subterráneas, superficiales o en alcantarillados, una cantidad mínima vertida en el subsuelo ya representa un peligro para el agua potable. En estado no diluido no neutralizado, no dejar que se infiltren Folate Denaturant II aguas subterráneas o alcantarillados Folate Denaturant I.

(42) 37. FERRITINA 7K45-20. ESTRADIOL 7A63 - 20. DIGOXINA II 5B37 - 20. DIGOXINA 3B37 - 20. DIMERO-D 3L85. CYCLOSPO 3B36 - 20. Ferritin Microparticles Ferritin Conjugate Ferritin Specimen Diluent Estradiol Microparticles Estradiol Conjugate Estradiol assay Buffer Estradiol Specimen Diluent Buffer Digoxin II Microparticle Digoxin II Conjugate Digoxin II Probe Wash Digitoxin Pretreatment Solution Digitoxin Antiserum Digitoxin Tracer Dimer microparticles Dimer Conjugate Dimer Wash Buffer Cyclosporine Antibody Cyclosporine Tracer. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados Nocivo para los peces, en estado no diluido no neutralizado, no dejar que se infiltre aguas subterráneas, superficiales o alcantarillado, nocivo para organismos acuáticos En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No peligroso para el agua Nocivo para los peces, en estado no diluido no neutralizado, no dejar que se infiltre aguas subterráneas, superficiales o alcantarillado, nocivo para organismos acuáticos En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No peligroso para el agua No peligroso para el agua En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No dejar que se infiltre en aguas subterráneas, superficiales o en alcantarillados, una cantidad mínima vertida en el subsuelo ya representa un peligro para el agua potable. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados.

(43) 38 Cyclosporine Pretreatment Solution. Nocivo para los peces, en estado no diluido no neutralizado, no dejar que se infiltre aguas subterráneas, superficiales o alcantarillado, nocivo para organismos acuáticos No dejar que se infiltre en aguas subterráneas, superficiales o en alcantarillados, una cantidad mínima vertida en el subsuelo ya Cortisol Tracer CORTISOL representa un peligro para el agua potable. 2G98 - 20 Cortisol Antiserum En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados Cortisol Pretratment CORE Microparticle No peligroso para el agua CORE Specimen Diluent CORE 7A41 En estado no diluido no neutralizado, no dejar que se infiltren 20 CORE Index aguas subterráneas o alcantarillados Calibrator CORE Conjugate CORE M Index En estado no diluido no neutralizado, no dejar que se infiltren Calibrator aguas subterráneas o alcantarillados CORE M Microparticle No peligroso para el agua CORE-M 7A44 Diluent 20 CORE M Antigen En estado no diluido no neutralizado, no dejar que se infiltren Reagent aguas subterráneas o alcantarillados CORE M Conjugate Cocaine Metabolite Pretreatment No peligroso para el agua Solution COCAINA 3B24 Cocaine Metabolite - 20 Antiserum En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados Cocaine Metabolite Fluorescein traces CMV IgM Microparticle En estado no diluido no neutralizado, no dejar que se infiltren CMV IgM 5C78 CMV IgM Conjugate aguas subterráneas o alcantarillados CMV IgM Assay Diluent.

(44) 39. CMV IgG 4B47. CK - MB 7K47. CEA MT 7A47 20. CARBAM 7A69 - 20. CANABINOIDES MT 3B28 - 20. CA 19-9 7A50. CMV Igc Microparticle CMV Igc Conjugate CMV Igc Assay Diluent CK - MB Microparticle CK - MB Conjugate CK - MB Assay Diluent CEA Microparticles CEA Conjugate CEA Wash Buffer CEA Diluent Buffer Carbamazepine Pretreatment Solutuion Carbamazepine Antiserum Carbamazepine Tracer Cannabinoids Pretreatment Solutuion Cannabinoids Antiserum Cannabinoids Tracer CA 19-9 Microparticles CA 19-9 Conjugate CA 19-9 Assay Diluent. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No es peligroso para el agua En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No es peligroso para el agua. No es peligroso para el agua. No es peligroso para el agua En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No peligroso para el agua No dejar que se infiltre en aguas subterráneas, superficiales o en alcantarillados, una cantidad mínima vertida en el subsuelo ya representa un peligro para el agua potable. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados.

(45) 40 CA 15 - 3 Microparticles CA 15-3 7K56 CA 15 - 3 Conjugate 20 CA 15 - 3 Specimen Diluent CA 15 - 3 Microparticles CA 15-3 MT 3B42 - 20. CA 15 - 3 Conjugate CA 15 - 3 Specimen Diluent CA 125 Microparticles. CA 125 3B41 22. BNP 8G82 - 20. BENZODIAZ 3B30-20. BARBIT II 3B29-20. CA 125 Conjugate CA 125 Specimen Diluent BNP Microparticles BNP Conjugate BNP Wash Buffer Benzodiazepines Pretratment Solution Benzodiazepines Antibody Benzodiazepines Tracer Barbiturates II U Pretratment Solution. No peligroso para el agua No dejar que se infiltre en aguas subterráneas, superficiales o en alcantarillados, una cantidad mínima vertida en el subsuelo ya representa un peligro para el agua potable. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No peligroso para el agua No dejar que se infiltre en aguas subterráneas, superficiales o en alcantarillados, una cantidad mínima vertida en el subsuelo ya representa un peligro para el agua potable. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No dejar que se infiltre en aguas subterráneas, superficiales o en alcantarillados, una cantidad mínima vertida en el subsuelo ya representa un peligro para el agua potable. En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No peligroso para el agua En estado no diluido no neutralizado, no dejar que se infiltren aguas subterráneas o alcantarillados No es peligroso para el agua No peligroso para el agua.
