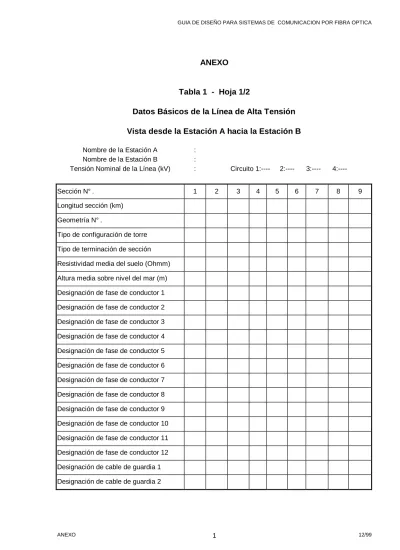

ANEXO Tabla 1 - Hoja 12 Datos Básicos de la Línea de Alta Tensión Vista desde la Estación A hacia la Estación B

GUIA DE DISEÑO PARA SISTEMAS DE COMUNICACION POR FIBRA OPTICA

ANEXO

₁

12/99

ANEXO

Tabla 1 - Hoja 1/2

Datos Básicos de la Línea de Alta Tensión

Vista desde la Estación A hacia la Estación B

Nombre de la Estación A

:

Nombre de la Estación B

:

Tensión Nominal de la Línea (kV)

:

Circuito 1:---- 2:---- 3:----

4:----Sección N° .

1

2

3

4

5

6

7

8

9

Longitud sección (km)

Geometría N° .

ANEXO

₂

12/99

Tabla 1 - Hoja 2/2

Geometría No.: Especificaciones y Coordenadas de

Conductores y Cable de Guardia

Vista desde la Estación A hacia la Estación B

Especificaciones del cable de guardia

Cable de Guardia No.1

Cable de Guardia No.2

Designación de conductor

Diámetro del conductor DO (mm)

Número de alambres de capa exterior

Diámetro de alambres de capa exterior D1 (mm)

Materiales

Espesor de la capa de hielo T1 (mm)

Desplazamiento horizontal (m)

Altura de la suspensión (m)

Flecha máxima (m)

Especificación de conductores

Circuito 1

Circuito 2

Circuito 3

Circuito 4

Designación de conductor

Número de conductores en haz

Distancia entre conductores del haz D (cm)

Diámetro del conductor DO (mm)

Número de alambres de capa exterior

Diámetro de alambres de capa exterior D1 (mm)

Materiales

Espesor de la capa de hielo T1 (mm)

GUIA DE DISEÑO PARA SISTEMAS DE COMUNICACION POR FIBRA OPTICA

ANEXO

₃

12/99

TABLA 2

Interferencia Electromagnética del EMI

FUNCIONAMIENTO NORMAL

IEC 870-3

Modo Común

Modo diferencial

Impulso de 1,2 / 50 mseg

0,5 kV

0,3 kV

Alta Frecuencia a 1 M Hz, 2 seg

0,3 kV

0,2 kV

IEC 801-4

Transitorios Rápidos

0,5 kV

Criterio 1

FUNCIONAMIENTO DEGRADADO

IEC 870-3

Modo Común

Modo diferencial

Impulso de 1,2 / 50 mseg

2,5 kV

1 kV

Alta Frecuencia a 1 MHz, 2 seg

1 kV

0,5 kV

IEC 801-4

Transitorios Rápidos

0,5 kV

G

U

IA

D

E

D

ISE

Ñ

O

PA

R

A S

IS

T

E

M

AS

D

E

C

O

M

UN

IC

A

C

IO

N

P

O

R

F

IB

A

N

E

X

O

4

T
