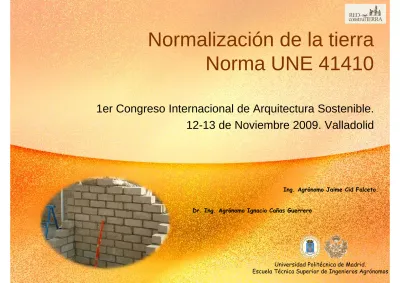

Normalización de la tierra

Norma UNE 41410

1er Congreso Internacional de Arquitectura Sostenible.

12-13 de Noviembre 2009. Valladolid

Ing. Agrónomo Jaime Cid Falceto.

Normalización

Organismo Nacional de Normalización

ISO

(

International Standardization Organization)

AFNOR

ICONTEC

IRAM

ABNT

Subcomité AENOR AEN / CTN 41 SC10

“Edificación con Tierra Cruda”

ASTM

XP P13-901:2001

Estudio del marco internacional.

Obtención de documentos

Selección de documentos

Análisis

comparativo Aspectos

destacables

Norma UNE 41410.

Estudio de la

normativa

internacional

Estudio de

documentación

española.

BORRADOR PRELIMINAR

Aportaciones del trabajo

Discusión en Subcomité AENOR del Subcomité SC10

Norma UNE

Nuevas

aportaciones

Selección final de normativa

Estudio normativa

Contenidos

Técnicas

Apartados

Gráfico 2

Tipo de contenidos

42

Estudio normativa

General

Técnicas Contenidos

14

6

₅

12

1

4

De producto De control y ensayos

Contenidos Técnicas Sólo adobe Sólo BTC 62% (26) Gráfico 3

Importancia relativa de las técnicas de construcción con tierra en la

normativa

seleccionada

General

Estudio normativa

Sólo tapial 2% (1)

Adobe y tapial 2% (1)

10% (4)

BTC, adobe y tapial 19% (8)

BTC, adobe, tapial y tierra vertida

5% (2)

Gráfico 4

Importancia de cada técnica de construcción con tierra en la normativa

seleccionada

Estudio normativa

15 TAPIAL (28%) 12

T. VERTIDA (5%) 2

Contenidos Apartados

Gráfico 5

Importancia de cada apartado de contenido en la normativa seleccionada

Técnicas

17 ₁₇

16

14 14 14

12 12

11 11

11 11

General

Estudio normativa

11 11 ₁₀

8

6

5

3

Productos Ensayos

Materia prima Alcance y limitaciones

Definiciones Seguridad estructural

Detalles, soluciones y limitaciones en muros Ejecución de muros

Muros Objetivo

Conjunto estructural Otros componentes

Fabricación de productos Control y condiciones de aceptabilidad Otros requisitos de seguridad Otras exigencias básicas

Normativa dispersa y diversos enfoques

Papel destacado de la materia prima

Normativa antigua en ocasiones

Aspectos destacables.

Actualización de documentos

Muchas especificaciones sobre BTC

Papel destacado de la materia prima

La estabilización es importante en algunos documentos

Documentación con alta referencia (86%)

Contenidos.

OBJETO Y CAMPO DE APLICACIÓN

NORMAS PARA CONSULTA

TÉRMINOS, DEFINICIONES Y SÍMBOLOS

MATERIALES Y FABRICACIÓN

ESPECIFICACIONES DE BTC PARA FÁBRICA DE ALBAÑILERÍA

MARCADO Y ENTREGA

DESCRIPCIÓN DESIGNACIÓN Y CLASIFICACIÓN DE LOS BTC

ANEXOS

EVALUACIÓN DE LA CONFORMIDAD

Objeto y campo de aplicación

La Norma tiene por objeto definir los bloques de tierra

comprimida usados en fábricas de albañilería por

ejemplo fachadas vistas y revestidas, estructuras de

carga y no portantes, así como muros y particiones

interiores.

Se citan 27 Normas UNE

Yeso Ensayos _{y otros}

Normas para consulta

Se citan un Real Decreto y una Órdenes Ministeriales

5 documentos 2 documentos 12 documentos RC-08 RCA-92

Pieza para fábrica de albañilería

Bloque de tierra comprimida (BTC)

BTC ordinario / BTC accesorio

Bloque cara vista

Cara de colocación / Cara de apoyo

Términos, definiciones y símbolos.

BTC macizo, aligerado

BTC para armar y para colocación en seco

Junta continua / Junta discontinua

Dimensión modular / Dimensión nominal / Dimensión efectiv

Sección bruta / Sección neta / Sección de apoyo

Fisura / Microfisura

Terminología del aspecto del paramento

Valor declarado

Las especificaciones de los materiales a utilizar en la

fabricación de BTC deben incluirse en la documentación

de control de producción

Materiales y fabricación

de control de producción.

Especificaciones

Dimensiones y tolerancias

UNE-EN 772-16:2001/A1:2006/A2:2006

Tolerancias:

Dimensiones y tolerancias

Planeidad de superficies

Defectos

Caract.de los constituyentes

Resistencia a compresión

Durabilidad

Generalidades

Densidad

Planeidad de superficies

Longitud + - 3 mm Anchura + - 3 mm Atura +5 -2 mm

UNE-EN 772-20:2001/A1:2006.

Desviación del plano no mayor de:

2 mm

ó

Defectos Caras vistas:

Sin defectos aparentes (por ejemplo deformaciones) Aristas nítidas y rectilíneas

Sin manchas duraderas en más de 25% de la superficie

Microfisuras:

Sólo serán tolerables cuando su número en una misma cara y

Especificaciones

Dimensiones en mm Anchura Longitud Profundidad Número

BTC cara vista 0,5 20 5 2

BTC ordinarios 1 40 10 3

Especificaciones

Defectos (cont.) _{Desconchados: Dimensiones limitadas}

Dimensiones en mm T T₁ T₂

Bloque cara vista (P) 10 20 5 Bloque ordinario (O) 20 30 10

Desconchados en

Especificaciones

Densidad Densidad aparente

seca:

UNE 772-13:2001

Densidad absoluta seca:

UNE 772-13:2001

La Norma no especifica valores mínimos ni máximos pero sí obliga al fabricante a declararla y ensayarla.

Especificaciones

Características de los constituyentes

- Estabilizante/aditivo

Cemento/Cal/Yeso (15%)

- Tierra

_Tierra

Contenido mínimo

_{Contenido mínimo}

Criterios de rechazo

Granulometría

Plasticidad

- Agua

-M.O. ≥ 2%.

Ensayo UNE 103204:1993.

-Sales solubles

>

Ensayo UNE 103205:2006.

Especificaciones

Resistencia a compresión

Clases de resistencia a compresión en estado seco

• Ensayo según UNE-EN 772-1:2000 (con observaciones)

BTC 1 BTC 3 BTC 5

Resistencia normalizada (N/mm2_{) 1,3 3 5}

Resistencia a ciclos de

humectación / secado • Detecta suelos reactivos

• Antes de ensayos de erosión.

Grietas Hinchamiento local Picado local en al menos 5 zonas

Pérdida general o local de capas de suelo

Penetración de agua en más de 70% del ancho del BTC

Pérdida de fragmentos mayores a 50 mm

Eflorescencias en la superficie

Especificaciones

Resistencia a la erosión

PROPIEDAD CRITERIO RESULTADOS

D, Profundidad del hoyito, en mm 0≤ D ≤10 Bloque apto

Criterios de aceptabilidad

•

Ensayo SAET

D>10 Bloque no apto

Absorción de agua por capilaridad

• Se declarará el Coeficiente absorción agua por capilaridad C_b

• Ensayo UNE-EN 772-11:2001 /A1:2006 (con observaciones)

Especificaciones

Resistencia a ciclos de hielo / deshielo

• Se evaluará y declarará la resistencia al hielo / deshielo del bloque

• Haciendo referencia a la experiencia de utilización previa en la zona

• Hasta que esté disponible una Norma europea adecuada.

• No necesario cuando el bloque se proteja frente a la penetración de agua

Propiedades térmicas

• Se determinarán según UNE-EN 1745

• Aplicabilidad

Permeabilidad al vapor de agua

• Ensayo según UNE-EN ISO 12572

• Aplicabilidad

Especificaciones

Reacción al fuego _{• Aplicabilidad}

• Especificaciones

Adherencia

• Ensayo según UNE-EN 1052-3.

Descripción, designación y clasificación BTC.

BTC, por “Bloque de Tierra Comprimida”

Categoría de aspecto: O (ordinarios), P (cara vista)

Clase de resistencia a compresión N/mm

Dimensiones de fabricación (l x ancho x alto), mm

Referencia a la Norma

Marcado

•

Identificación del fabricante

•

La variación de la masa volumétrica de un lote

determinado no deberá exceder de 100kg/m3

Marcado y entrega

Entrega

•

Plazo

Evaluación de la conformidad

Aspecto

Resistencia a compresión

Ensayo de humedecido / secado

Ensayo de erosión SAET

Ensayo de absorción de agua por capilaridad

Evaluación de la conformidad

Aspecto Se anotarán los defectos y se verificará el aspecto de la superficie

Se usará un material de medida que permita una apreciación de 1 mm

Ensayo de humedecido / secado.

Probetas: Dos bloques enteros, uno como referencia

Equipo: Una bandeja para humedecer el bloque, tres piezas de apoyo de 3 mm de altura.

Procedimiento:

Colocar la cara del bloque. Sumergida10 mm. T: 30 s.

Evaluación de la conformidad

∅ int

Entrada de agua

Sobrante

Ensayo de erosión, (SAET)

Inclinación 27º

Probetas: Dos bloques enteros, curados 28 días

Esquema del ensayo. Dimensiones en mm

Bloque

5 mm

Profundidad de los hoyitos, (D) que

aparecen.

Evaluación de la conformidad

Ensayo de absorción de agua por capilaridad)

Se tendrán en cuenta ciertas observaciones sobre el ensayo de la Norma UNE

- 6 bloques - Tª

Esquema del ensayo

Leyenda:

1 Depósito (nivel constante) 4 Agua potable 2 Bloque 5 Soportes regulables 3 Cubeta

T

Anexos

Anexo A Uso y durabilidad.

Anexo B Agua de amasado y de fabricación.

Anexo C Estabilización.

Anexo D Tipos de bloques.p q
