ESTUDIO MULTITEMPORAL DE LA DINÁMICA DE TRANSFORMACIÓN DE LA COBERTURA POR CRECIMIENTO URBANO, DE LA LOCALIDAD DE
SUBA, Bogotá, D.C. Periodo 1998 – 2014
JAIRO PERDOMO REYES
UNIVERSIDAD SANTO TÓMAS Facultad de Ingeniería Civil
Especialización de Gestión Territorial y Avalúos Bogotá
ESTUDIO MULTITEMPORAL DE LA DINÁMICA DE TRANSFORMACIÓN DE LA COBERTURA POR CRECIMIENTO URBANO, DE LA LOCALIDAD DE
SUBA, BOGOTÁ – COLOMBIA, PERIODO 1998 - 2014
JAIRO PERDOMO REYES
TRABAJO DE GRADO
Presentado como requisito para optar al título de especialista en gestión territorial y avalúos.
DIRECTOR: Jaime Alberto Duarte Castro
UNIVERSIDAD SANTO TOMAS FACULTAD DE INGENIERIA
ESPECIALIZACION EN GESTION TERRITORIAL Y AVALUOS BOGOTA
AGRADECIMIENTOS
A YENNY DELGADO GOMEZ, mi esposa por su amor, ternura, su apoyo y su paciencia
A Mis Padres ANA LUZ REYES DIAZ, JUAN BAUTISTA PERDOMO CARDENAS, por la vida, el ejemplo de perseverancia y el apoyo dado durante todas las etapas de mi vida
A CAMILO Y JAENFRANCO PERDOMO DELGADO, mis hijos por estar siempre ahí, motivos de orgullo y consagración.
A María y Rodrigo Perdomo Reyes y demás hermanos por su compañía, amor y por su apoyo constante.
A JAIME ALBERTO DUARTE CASTRO por su tiempo, dedicación y asesoría durante la elaboración de estetrabajo.
4
TABLA DE CONTENIDO
Pág.
1. RESUMEN... 10
2. INTRODUCCIÓN……… 12
3. OBJETIVOS………. 14
3.1 OBJETIVO GENERAL... 14
3.1 OBJETIVOS ESPECÍFICOS... 14
4. MARCO TEÓRICO... 15
4.1 EVALUACIÓN PAISAJE CRECIMIENTO POBLACIONAL…….……… 15
4.2 EL PAISAJE……… 16
4.2.1 Ciudad y paisaje urbano……… 18
4.3 CRECIMIENTO POBLACIONAL DE LAS CIUDADES……… 18
4.4 PROCESO EXPANSIÓN URBANA……… 20
4.5 ANTECEDENTES……….. 27
4.6 PROCESO METODOLOGICO PARA LA OBTENCION DE LAS ORTOIMAGENES MEDIANTE EL USO DE SENSORES REMOTOS…. 29 4.6.1 Sensores Remotos………. 29
4.6.2 Proceso para la captura de las ortofotos digitales en la ciudad de Bogotá ………..………... 33
4.6.3 Cálculos Geodésicos………... 36
5
4.6.5 Ortocorrección………..………... 39
4.6.6 Generación Ortofotos Digitales……….. 39
5. AREA ESTUDIO………. 40
5.1 CONTEXTO DE LA LOCALIDAD……… 40
5.2 LOCALIZACIÓN………. 48
5.3 CARACTERÍSTICAS GENERALES……… 49
5.4 USOS DEL SUELO……… 50
5.5 HIDROLOGÍA………. 53
5.6 GEOLOGÍA………. 55
5.7 ECOSISTEMAS ESTRATÉGICOS Y ÁREAS PROTEGIDAS DE LA LOCALIDAD……….. 56
5.7.1 Humedales identificados en la localidad………. 58
5.7.2 Áreas forestales distritales cerros de Suba……… 63
5.7.3 Áreas Rurales……….. 64
5.7.4 Reserva forestal regional productora del norte………. 64
5.8 PROBLEMÁTICA AMBIENTAL……… 66
5.8.1 Cambios de Coberturas………. 66
5.8.2 Riesgo por Remoción en masa……… 67
5.8.3 Riesgo por inundación……….……….. 67
5.9 CUERPOS DE AGUA………. 67
5.9.1 Humedal Juan Amarillo……… 67
5.9.2 Humedal la Conejera………. 68
6
6. PERÍMETRO URBANO LOCALIDAD DE SUBA……….. 68
6.1 HISTORIA DEL CRECIMIENTO URBANO LOCALIDAD DE SUBA…. 70 6.2 CONTEXTO DEL DESARROLLO URBANO………. 71
6.3 DINÁMICA CRECIMIENTO EN LA LOCALIDAD………. 73
7. METODOLOGIA……….. 79
7.1. PREPARACION INFORMACION……….. 80
7.2. PROCEDIMIENTO REALIZADO PARA CONSUMIR SERVICIOS WMS………... 82
7.2.1. Procedimiento defendido para Generar la Conexión al servidor del WMS utilizando ArcCatalog………..………. 82
7.2.2. Adición de Layers al aplicativo Arcmap……….. 85
7.3. DIGITALIZACION DE DATOS……… 87
7.4. ANALISIS ESPACIAL……….. 88
7.5. SALIDA GRAFICA……… 89
8. RESULTADOS……… 89
8.1. ANÁLISIS MULTITEMPORAL DEL ÁREA CONSTRUIDA EN LA LOCALIDAD DE SUBA PARA EL PERIODO 1998 – 2014……….. 89
8.1.1 Crecimiento del área construida…….……….. 89
8.2 ANÁLISIS DEL ESTADO DE INTERVENCIÓN Y CONSERVACIÓN DE LOS RECURSOS NATURALES (ESTRUCTURA ECOLÓGICA PRINCIPAL) EN LA LOCALIDAD DE SUBA……….……. 94
8.2.1 RFP Thomas Van Der Hammen……….. 94
8.2.2 Zonas de Manejo y Protección Ambiental (ZMPA)……….. 96
7
8.2.4 Corredor Ecológico………...……….……… 99
8.2.5 Rondas Hídricas.………. 99
9. CONCLUSIONES………... 102
10. RECOMEDACIONES………. 105
11. BIBLIOGRAFIA………... 107
8
LISTA DE TABLAS Pág.
Tabla 1. Población y porcentaje de la población en relación con el total del país residente en Bogotá D.C. Valores y proyecciones 1950 – 2025……….. 19 Tabla 2. Unidades de Planeamiento zonal (UPZ) que integran la localidad de
Suba, con sus respectivas áreas………. 48 Tabla 3. Densidad Poblacional en cada una de las UPZ en la localidad de
9
LISTA DE FIGURAS Pág
Figura 1. Concepto de sensores remotos …..……….... 32
Figura 2. División Administrativa por UPZ de la localidad de Suba……… 47
Figura 3. Localización área estudio………... 49
Figura 4. Usos del suelo área de estudio………..…... 52
Figura 5. Hidrología área de estudio……….……….. 54
Figura 6. Estructura ecológica principal de la localidad de Suba………. 62
Figura 7. Organigrama Plan de Trabajo propuesto para el procesamiento y análisis de los datos obtenidos. ………. 80
Figura 8. Estructura de la base de datos en la cual se almacenó y se adelanto el análisis multitemporal en la localidad de Suba……… 88
Figura 9. Ubicación espacial de las zonas de intervención identificadas en el análisis multitemporal………... 91
Figura 10. Desarrollo de construcciones en el sector rural Vs construcciones desarrolladas en el suelo de expansión urbana para el periodo 1998 – 2014... 93
Figura 11. Localización geográfica de las áreas intervenidas dentro de la RFP Thomas Van Der Hammen periodo 2011 – 2014………... 95
Figura 12. Intervención de área en conflicto con las ZMPA……….. 98
10
1. RESUMEN
Uno de los resultados del acelerado crecimiento poblacional es el desarrollo urbano, donde se calcula que el incremento poblacional de los próximos años se centralice en las ciudades. Dentro de las consecuencias de dicho suceso se encuentra la ampliación de las zonas urbanas con la inevitable transformación de los paisajes rurales, lo cual traerá consecuencias por perdida de los suelos cultivables, además de ecosistemas de significancia ambiental como son las áreas naturales, zonas de recarga y regulación hídrica.
Este trabajo analiza la dinámica de transformación de la cobertura en la localidad de Suba para un periodo comprendido entre los años 1998 al 2014, en un área aproximada de 10.056 hectáreas.
Mediante la documentación del proceso de crecimiento urbano en la Localidad de Suba, la creación de mapas temáticos que demuestren el cambio en el área de las coberturas, mediante la utilización de imágenes raster (ortofotos) y mediante la comparación directa entre los diferentes periodos de tiempo se determinan los procesos de transformación en las coberturas de la tierra en la zona de estudio.
11
realizaron mapas de 3 tipos de coberturas: 1) Coberturas específicas, 2) Coberturas generales y 3) Coberturas urbana y no urbana; que se utilizaron para detectar los cambios en el área. Finalmente se obtuvieron 4 variables explicativas: perímetro urbano, zonas de inundación, pendiente y áreas protegidas; las orto-imágenes de la ciudad de Bogotá, permitieron evidenciar y digitalizar los cambios presentados en la localidad de Suba para el periodo comprendido entre los años 1998 al 2014, identificando de esta manera la ampliación del perímetro y área urbana de la ciudad de Bogotá específicamente en la localidad de Suba en el transcurso de los últimos 16 años.
12
2. INTRODUCCIÓN
Una de las manifestaciones más importantes del acelerado crecimiento poblacional actual es la transformación de los ecosistemas a nivel mundial, para dar paso al desarrollo urbano (Zebisch et al, 2004), entendido como la amplificación de las áreas metropolitanas en los paisajes rurales adyacentes o al interior de las estructuras urbanas.
El crecimiento urbano, es un fenómeno global que se ha acentuado en los últimos años. Actualmente, cerca de la mitad de la población humana habita en zonas urbanas, y se espera que casi la totalidad del crecimiento poblacional en el mundo para los próximos 30 años, esté concentrado en las áreas urbanas. UNFPA (2007).
La expansión de las áreas urbanas, tiene serias consecuencias para las áreas aledañas a las ciudades, debido principalmente al cambio en el uso de la tierra. Las zonas inmediatas a la ciudad, que solían tener una vocación rural, se convierten en urbanas mediante el establecimiento de la infraestructura correspondiente. (Alig etal, 2004).
13
Por esta razón una de las localidades con una alta tasa de expansión urbana dentro de la ciudad es Suba. En 1954 mediante Decreto Legislativo N° 3640, el municipio fue incluido como parte anexa del Distrito Especial de Bogotá, manteniendo sus instituciones municipales hasta que en 1977, se creó su alcaldía menor y en 1991 se denominó localidad de Suba. Los raizales de Suba, pueblo de indios durante el período colonial, lograron en 1990 el reconocimiento legal de la comunidad indígena de Suba, ratificado al año siguiente por la Constitución Política de Colombia de 1991.
Posteriormente, la Constitución de 1991 le dio a Bogotá el carácter de Distrito Capital; y en 1992, la Ley 1a reglamentó las funciones de la Junta Administradora Local, de los fondos de desarrollo local y de los alcaldes locales, y determinó la asignación presupuestal de las localidades. Por medio de los Acuerdos 2 y 6 de 1992, el Concejo Distrital, definió el número, la jurisdicción y las competencias de las JAL.
En 1992 y en 2000, el Cabildo Muisca de Suba y el Cabildo Muisca de Bosa, respectivamente, fueron reconocidos en ceremonia oficial ante el Alcalde Mayor de Bogotá, D.C., según lo estipulado por la Ley 89 de 1980, después de más de un siglo sin existencia legal. El reconocimiento fue ratificado en 2005.1
Este fenómeno conlleva serias consecuencias en la alteración de los patrones y procesos en los ecosistemas, por la conversión y fragmentación de paisajes naturales (Jacquin et al, 2008); así como en los paisajes rurales, donde grandes extensiones de terreno dedicadas a la agricultura y la ganadería, fueron cediendo ante la expansión urbana y la demanda de tierras, para dedicarlas a
14
las construcción de vivienda y el uso agroindustrial principalmente con el cultivo de flores (Alcaldía de Bogotá, 2004).
La intención de este trabajo es realizar un análisis de la transformación del paisaje por crecimiento urbano en la localidad de Suba en un área de 10.056 hectáreas para el periodo comprendido entre los años 1998 y 2014, utilizando el método de comparación directa mediante el uso de ortoimagenes.
3. OBJETIVOS
3.1 OBJETIVO GENERAL
Efectuar un análisis multitemporal del comportamiento en el desarrollo urbanístico de la localidad de Suba, espacio geográfico situado en el extremo Noroccidental de la Ciudad de Bogotá, D.C – Colombia, para el periodo comprendido entre los años 1998 al 2014.
3.2 OBJETIVOS ESPECÍFICOS
Establecer y representar cartográficamente las áreas de crecimiento urbano en la localidad de Suba, en la ciudad de Bogotá D.C, para los periodos de tiempo 1998 - 2010 y 2011 - 2014.
15
Realizar un análisis espacial que permita determinar la dinámica urbana de la localidad de Suba y su relación con las zonas de especial importancia ambiental, confrontando la información plasmada en el documento Plan de Ordenamiento Territorial para los años 2001 y 2014.
4. MARCO TEÓRICO
4.1 EVOLUCIÓN DEL PAISAJE POR CRECIMIENTO URBANO
La influencia humana sobre los ecosistemas inició hace aproximadamente 10.000 años, cuando éste adopta un nivel de vida sedentario a partir de la aparición de la agricultura y la ganadería (Primack et al. 2001). Sin embargo, a partir de la revolución industrial, el hombre ha incrementado su poder modificador de los ecosistemas a nivel global (Sanderson et al. 2002). La explosión demográfica convierte al hombre en un factor determinante de la estructura y función de los paisajes, donde según Etter (1991), pueden identificarse toda una serie de cambios graduales desde los paisajes naturales menos alterados por la actividad humana, hasta los paisajes más artificiales como las ciudades y los enclaves industriales, introduciendo consigo problemáticas sociales, ambientales y económicas alrededor del mundo, conllevando al hombre a la necesidad de estudiar y entender las causas y efectos que la grandes urbes generan en los ecosistemas sobre las cuales se desarrollan, principalmente cuando no se están adoptando, cumpliendo ni planteando normas que regulen o prevengan la expansión urbana hacia zonas no destinadas a la urbanización.
16
representado por prácticas específicas de manejo o por factores sociales, políticos y económicos que controlan dichas prácticas de uso de la tierra; y están usualmente mediados por políticas gubernamentales de desarrollo (Pan et al, 1999; Abdullah y Nakagoshi, 2006).
Cuando hay un crecimiento económico, el uso de la tierra cambia por intereses monetarios; y se produce entonces una modificación del paisaje que altera la dinámica y la estructura del paisaje (Abdullah y Nakagoshi, 2006).
En conclusión, los cambios temporales inducidos por el hombre en el paisaje, mediante las formas de uso de la tierra establecen el patrón y los métodos de transformación del ecosistema, de tal manera, que el cambio regional y/o local del mismo, está relacionado con las decisiones de los seres humanos en el territorio (Medley et al, 1995), y tienen una gran variedad de efectos tanto en los procesos bióticos como abióticos dentro del paisaje (Forman, 1995; Farina, 1998).
4.2. PAISAJE
17
El paisaje es producto de la interacción de los factores formadores (clima, litología, relieve, suelos, organismos, actividades humanas) sobre un espacio y durante un tiempo determinado.
Dentro de los elementos del paisaje se encuentran:
1. Estructura: determina los patrones de configuración, composición y distribución de los elementos del paisaje. Se mide mediante la geoforma y cobertura.
2. Funcionamiento: describe las relaciones entre las estructuras.
3. Temporalidad y cambio: detecta y caracteriza los patrones en la dinámica de los procesos.
El paisaje es dinámico en el tiempo y en el espacio con relación a los patrones estructurales y funcionales, la configuración espacial de los elementos del paisaje está condicionada por la combinación de fuerzas tanto biofísicas como antrópicas (Zonneveld, 1995). El hombre ha tenido un efecto significativo en la dinámica del paisaje, debido a que la mayoría de paisajes han sido influenciados por el cambio en el uso de la tierra por parte del hombre (Turner, 1989). Esto hasta el punto que la mayoría de los paisajes actuales de la tierra son el producto, o están de alguna forma influenciados por las actividades humanas (Etter 1991).
18
4.2.1 Ciudad y paisaje urbano
En este estudio se concebirá la localidad de Suba como sistema. Es decir, como un conjunto de elementos dinámicamente interrelacionados entre sí (Glick, 1992), que tiene mayor o menor integración en la medida en que aumenten o disminuyan las relaciones entre los elementos.
Ferrer (1997) y Ordoñez (2001) describen los elementos que hacen parte y a su vez explican la complejidad del fenómeno urbano a partir de las múltiples relaciones interdependientes se agrupan en cuatro conjuntos de elementos: 1. LOS ATRIBUTOS: el suelo, los servicios públicos, la vivienda, el
equipamiento, el transporte y el espacio público.
2. LAS DIMENSIONES: Política, económica, social, cultural y medio ambiental.
3. LAS INSTANCIAS DE ARTICULACIÓN Y REGULACIÓN: entre el Estado nacional, las entidades territoriales y la sociedad civil y,
4. EL ESPACIO URBANO, el cual en su manifestación histórico social, se puede expresar en términos físicos y colectivos.
En conclusión, la ciudad y específicamente lo relacionado con la localidad de Suba, está constituida por la materialización de las relaciones sociales, económicas, culturales, ambientales y administrativas que establecen los seres humanos simultáneamente en el tiempo; y que están ligadas a un territorio concreto.
4.3. CRECIMIENTO POBLACIONAL DE LAS CIUDADES
19
en el mundo. Dicho fenómeno es consecuencia del rápido crecimiento urbano en las décadas pasadas, especialmente en las regiones menos desarrolladas.
Dentro de las estimaciones realizadas por UN (2008), se cree que entre los años de 2007 a 2050, la población mundial tendrá un aumento de 2.5 billones de personas, pasando de 6.7 billones en 2007 a 9.2 billones en 2050. Así mismo, se cree que la población que vive en las áreas urbanas gane 3.2 billones, pasando de 3.3 billones en 2007 a 6.4 billones en 2050. De este modo, las áreas urbanas del mundo absorberían todo el crecimiento poblacional esperado en las próximas cuatro décadas.
De la misma forma, se espera que la mayoría de la población que aumente en las áreas urbanas, esté concentrada en las ciudades y pueblos de las regiones menos desarrolladas; lo anterior convierte el crecimiento poblacional en un fenómeno urbano concentrado en los países en desarrollo (United Nations Population División, 1997). En el contexto colombiano, cerca del 75% de los habitantes viven en áreas urbanas en la actualidad; y Bogotá alberga al 16.4% de la población del país (DANE, 2005). En la tabla 1 se observan los estimados y las proyecciones de la población residente en Bogotá entre los años 1950 a 2025.

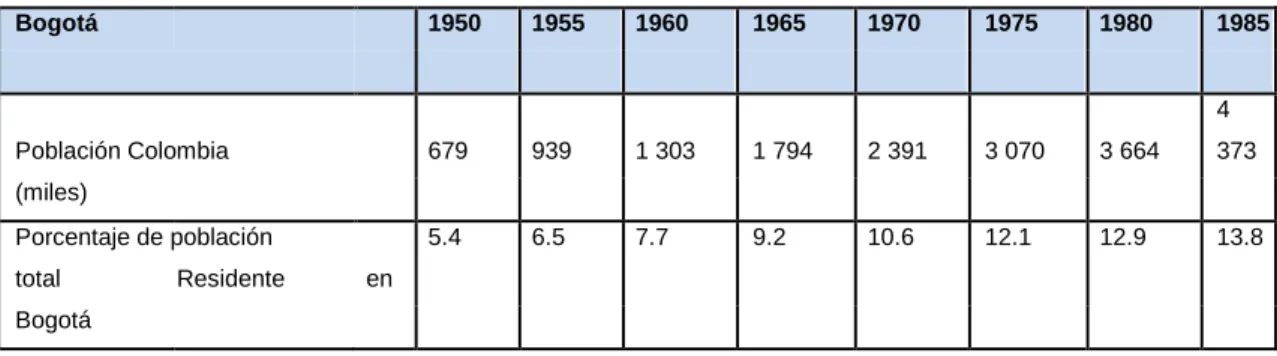

Tabla 1. Población y porcentaje de la población en relación con el total del país residente
en Bogotá. Valoraciones y proyecciones: 1950-2025. (UN, 2008).
Bogotá 1950 1955 1960 1965 1970 1975 1980 1985
Población Colombia 679 939 1 303 1 794 2 391 3 070 3 664 4 373 (miles)
Porcentaje de población 5.4 6.5 7.7 9.2 10.6 12.1 12.9 13.8 total Residente en
20
Bogotá 1990 1995 2000 2005 2010 2015 2020 2025
Población (miles) 4 970 5 716 6 771 7 594 8 301 8 900 9 299 9 600
Porcentaje de la 14.2 14.8 16.1 16.7 17.0 17.1 17.7 18.2 población total
residente en Bogotá
4.4. PROCESO DE EXPANSIÓN URBANA
Una de las expresiones del crecimiento poblacional en las ciudades, es el aumento del área con infraestructura urbana hacia los bordes de las ciudades y la densificación (aumento viviendas por área) de las áreas urbanas (Jiménez, 2002).
El crecimiento urbano, es una forma de incremento de las áreas de las ciudades y se define como la extensión de superficies metropolitanas dentro de los paisajes rurales adyacentes (Zebisch et al 2004; Henderson, 2003; Ordoñez, 2001), siendo el rápido crecimiento poblacional la condición más determinante en el actual crecimiento urbano acelerado (Zhu 2002).
21
El crecimiento urbano es un fenómeno global que se ha incrementado en los últimos años, según la UNFPD – United Nations Population Fund - (2007) en la actualidad cerca de la mitad de la población humana, vive en zonas urbanas.
Se espera que en los próximos 25 años el área urbana aumente cerca de un millón de kilómetros cuadrados en decenas de miles de ciudades (Mac Donald, 2008), y que la gran mayoría del crecimiento poblacional esperado en el mundo en los próximos 30 años se concentre en dichas áreas urbanas.
El proceso de crecimiento urbano inicia cuando se da un cambio de uso del suelo de rural a urbano, donde lo primero que cambia es el valor del suelo; a medida que la ciudad se expande e incorpora suelo rural al perímetro urbano para futuros desarrollos. En este proceso se crean las áreas suburbanas, que se definen como las zonas de transición entre el suelo urbano y el rural, y por lo tanto como zonas susceptibles de incorporar al suelo urbano; son también llamadas ―áreas de expansión o de desarrollo‖. Dichas áreas están influenciadas por dos factores principales: las expectativas de desarrollo por parte de los propietarios; y la presión para su urbanización por parte del sector formal e informal (Ordoñez, 2001). A medida que el crecimiento urbano continúa es necesario extender la infraestructura de la ciudad: vías de transporte, equipamiento, servicios públicos, entre otros; para satisfacer las necesidades de la población que llega a ocupar estas nuevas áreas (Giraldo, 1999).
El crecimiento urbano puede darse de dos formas, dependiendo de la naturaleza de los procesos de urbanización que se den; dichos procesos son: urbanización planeada y urbanización no controlada (Molina, 1982).
22
residenciales dado por polígono. Dentro del proceso de urbanización no controlada se encuentran: la proliferación del tugurio y el desarrollo progresivo por invasión.2
Finalmente, se puede decir que los patrones de desarrollo de las ciudades, son producto de la decisiones humanas en el territorio (Mc Donald, 2008), (articulación de la topografía, planes de ordenamiento, la geografía de carreteras y líneas de transporte, entre otros); así como de variables propias del territorio (Ordoñez, 2001) tales como la hidrografía (ríos, humedales, zonas inundables) o las características geofísicas, que permiten que las zonas planas inmediatas al perímetro urbano, sean las primeras en desarrollarse debido a que cuentan con la infraestructura necesaria y son de fácil acceso.
La expansión del área urbana proyectada, traerá serias consecuencias alterando significativamente el paisaje natural, creando una gran cantidad de impactos en el ambiente y los ecosistemas a todas las escalas geográficas (Lambin y Geist, 2001).
Entre estos impactos se encuentra el cambio en el uso de la tierra, las zonas aledañas a la ciudad que antes eran rurales pasan a convertirse en urbanas al ser transformadas con el establecimiento de la infraestructura correspondiente (He et al, 2008); lo cual según Jacquin et al (2008), McDonnell et al. (1997) y McKinney (2002) tiene serias consecuencias en la transformación y desaparición de coberturas agrícolas y naturales; afectando el suministro de agua, la fauna y flora y la calidad y disponibilidad de hábitat alterando los patrones y procesos en los ecosistemas (Alig et al 2004).
23
Conjuntamente, fragmenta, degrada y aísla las áreas naturales remanentes (Marzluff, 2001); dichas áreas tienen la misma composición de las áreas originales, y están dominadas por plantas no nativas.
Como resultado de lo anterior, la vegetación natural o las áreas protegidas adyacentes y dentro de los asentamientos urbanos por extensión son más susceptibles a la invasión por especies no nativas y muchos se vuelven dominados por dichas especies (Robinson et al, 2005).
Otras consecuencias son, el incremento de la superficie de escorrentía y de las emisiones de contaminantes a la atmósfera, el agua y el suelo; que puede tener gran incidencia en el cambio climático (Tang, 2007). También se ha investigado que variables ambientales de gran importancia como temperatura de la superficie, escorrentía de aguas lluvias y captura de carbono; varían entre los diferentes usos urbanos de tierra y son afectados directamente por las características de la cobertura urbana, como la densidad de las construcciones y la provisión de zonas verdes (Pauleit y Duhme, 2000; Whitford et al., 2001).
El estudio y entendimiento de dichos efectos es esencial para la promoción de procesos de desarrollo urbano sostenibles, tanto planeados como no planeados (Pauleit et al, 2005, Bruegmann, 2004).
Existe una gran variedad de factores sociales, económicos, culturales, ambientales y administrativos que determinan el crecimiento de las ciudades. Ferrer, (1992); Tarchópulos y Ceballos, (2003); Barredo et al, (2003); Cheng y Masser, (2003) los describen de la siguiente manera:
24
crecimiento natural; y en segundo lugar por el efecto que tiene la inmigración de personas al interior de las ciudades, provenientes tanto del campo como de otros sistemas urbanos.
Características ambientales: constituyen las barreras para el crecimiento urbano (por ejemplo, pendientes, cuerpos de agua, áreas protegidas, áreas de riesgo a desastres naturales y barreras naturales, ente otras).
Proximidad a escala local: en el contexto urbano, la influencia de un espacio en un área vecina está en función de la distancia. En el paisaje, la proximidad se observa en los patrones de uso presentes y pasados y sus dinámicas de cambio en el tiempo (cobertura y cambios en el tiempo), dichos patrones constituyen la influencia más fuerte en las dinámicas de uso de la tierra.
En este contexto, existe una característica de especial atención, y es la proximidad a áreas disponibles para uso urbano. La posibilidad de desarrollo de un lugar específico varía de acuerdo con su propia disponibilidad para el desarrollo, pero también de acuerdo con la disponibilidad de otros lugares localizados a diferentes distancias de centros de actividad o generadores de demanda de desarrollo.
25
Políticas de planeamiento regionales y urbanas: el proceso de crecimiento urbano está bajo el control de la administración local, mediante los planes de ordenamiento y zonificación de usos de tierra, entre otros. Dichas políticas de administración local definen el uso de la tierra dentro de las ciudades; y dicha definición establece la posibilidad de cambio que cierta área tiene. Por ejemplo, la definición de un lugar como destinado para la construcción o como área no desarrollable, definirá su uso futuro y el grado y velocidad de desarrollo en un periodo especifico.
26
análisis conlleva un gran esfuerzo debido, principalmente, a la gran diversidad de factores que, en su conjunto, definen las pautas del crecimiento urbano, los cuales se han analizado utilizando técnicas estadísticas para el análisis espacial y Sistemas de Información Geográfica (SIG).
La principal causa de la conversión a urbano o artificial de un punto del territorio es la maximización del beneficio de los propietarios de la tierra y de las normatividades a los que estén sujetos el proceso de planeación de los territorios. 3 Tomado de VEGA VILCA, J. C. 2004. Generalizaciones de mínimos cuadrados parciales con aplicación en clasificación supervisada. Tesis para obtener el grado de Doctor en Filosofía en Ciencias e Ingeniería de la Información y Computación por la Universidad de Puerto Rico. Recuperado en http://grad.uprm.edu/tesis/vegavilca.pdf julio de 2015 29 De una manera esquemática se puede considerar que las secretarias de planeación y los dueños de la tierra deberían: Minimizar los costes de adquisición del terreno Minimizar costes de conversión del terreno en urbanizable y construido.
Por otra parte, para vender rápidamente y con buenos precios sus promociones deberían Maximizar la atracción del terreno para los posibles compradores de viviendas y otros equipamientos urbanos (comercios, etc.). Al mismo tiempo, un promotor debe considerar otros factores que cambian la utilidad para ser urbanizado cada punto del terreno. Por una parte, existe una restricción o limitante que debe ser considerada, en algún grado, por los promotores: utilizar, principalmente, Zonas que legalmente sean urbanizables, pero también por otro lado es importante actuar en Zonas con una política urbanística favorable al crecimiento urbano.3
3
27
Los estudios recientes de modelos de cambios de usos del suelo4, y específicamente los relacionados con el análisis de factores explicativos, han tomado principalmente en cuenta como unidades de observación dos diferentes: el píxel y algunas unidades administrativas como origen de la información. Algunos autores han realizado en los últimos años análisis de variables explicativas a nivel de limites administrativos, utilizando métodos de análisis multivariante (Zhang et al, 2007; Serra et al, 2005; Bocco et al, 2000), mientras que otros tantos han tomado como referencia un determinado tamaño de píxel (Hu y Lo, 2007; Verburg et al, 2004a; Cheng y Masser, 2003; Conway, 2005). Por otro lado, pocos investigadores han intentado encontrar la relación de determinados factores explicativos tomando varios niveles jerárquicos de agregación de los datos (Verburg et al, 2004a, Hoshino, 2001; Pan y Bilsborrow, 2005; Overmars y Verburg, 2006).
4.5. ANTECEDENTES
El estudio de los cambios en la cobertura y el uso del paisaje, y sus efectos sobre el ecosistema, es un campo ampliamente estudiado a nivel mundial. Lópeza et al, (2001) realizaron un estudio en la ciudad y alrededores de la ciudad de Morelia, México, donde se cuantificó el cambio en la cobertura y en el uso de paisaje por 30 años (1960-1990); usando fotografías aéreas y sistemas de información geográfica. El estudio exploró las relaciones entre el crecimiento urbano y el cambio en el paisaje con matrices de Markov, así como la relación entre el crecimiento urbano y el aumento de la población mediante una regresión lineal.
4
28
Jieying et al, (2006), realizó un estudio integrado de las tendencias de la urbanización en la ciudad de Shijiazhuang, ubicada en la provincia de Hebei en China, usando sistemas de información geográfica (SIG) y sensores remotos. El estudio explora las características temporales y espaciales de la expansión urbana desde el año 1934 al 2001; y el cambio en la cobertura y el uso de la tierra desde 1987 al 2001.
Robinson et al (2005), documentó y cuantificó las transformaciones en la cobertura y el uso de la tierra desde el año 1974 hasta 1998 en un área al este de Seattle; mediante SIG se clasificaron y compararon coberturas y tipos de desarrollo, así como cambios al interior del hábitat de los bosques. El estudio mostró que las áreas suburbanas y exurbanas incrementaron drásticamente entre los años estudiados remplazando y fragmentando las áreas rurales y silvestres.
Los bosques se redujeron un 41%, debido principalmente a la construcción de viviendas para familias de baja densidad (proceso llamado ―urban sprawl‖).
A nivel nacional Gómez (2003), realiza un estudio donde se determina la factibilidad técnica y económica de utilizar imágenes de satélite, para analizar la dinámica de crecimiento urbano en Bogotá. Se calculó el crecimiento de la ciudad en los últimos diez años y se identificó un área aproximada de vivienda informal.
Los resultados demostraron una alta densidad poblacional en la ciudad, comparativamente con otras grandes ciudades del mundo y se evidenciaron las localidades que más se han expandido durante el periodo de análisis.
29
puede ejercer un control y vigilancia adecuada en los límites de la ciudad de Bogotá.
4.6 PROCESO METODOLOGICO PARA LA OBTENCION DE LAS
ORTOIMAGENES MEDIANTE EL USO DE SENSORES REMOTOS
4.6.1 Sensores Remotos
En sensores remotos, la primera imagen que se visualiza en la mente del ser humano, es la de un aparato similar a una cámara fotográfica, lo cual es cercano a la realidad, debido a que cuenta con los mismos elementos constitutivos en conjunto con tecnología más avanzada.
Precisamente en este punto es cuando se pregunta acerca de la resolución de un sensor, entendido como la habilidad para registrar (término utilizado por Estes y Simonett 1975), descripción algo simple teniendo en cuenta la falta de discriminación de otros factores anteriormente mencionados.
Lo importante para destacar, es en definitiva que el concepto de resolución implica 4 manifestaciones, espacial, espectral, radiométrica y temporal.
30
Es bueno considerar la dependencia de la resolución espacial de factores como son la altura orbital, velocidad de exploración, y numero de detectores.
La resolución espectral indica el número y anchura de bandas espectrales identificables por el sensor remoto, en general se refiere al número, ancho y espaciamiento de las longitudes de onda a lo largo del espectro electromagnético que el sensor remoto es capaz de identificar, la menor resolución espectral la poseen los radares y los sistemas fotográficos, los que poseen mayor resolución son los sensores remotos espaciales los cuales en algunos casos son llamados sensores hiperespectrales, por detectar una cantidad considerable de bandas espectrales.
La resolución temporal se refiere a la periodicidad con la que un sensor remoto proporciona cobertura sobre un punto, esto resulta ser dependiente a la órbita de la plataforma, así como de las características de diseño del sensor.
Existen sensores los cuales entregan información cada 30 minutos, pero otros como el Landsat el cual tarda hasta 20 días en enviar los datos capturados.
La resolución radiométrica se presenta como la capacidad para detectar las variaciones de radiancia espectral, el número máximo de niveles digitales de la imagen y que se identifica con la resolución radiométrica del sensor; esta se indica por el número de niveles de gris captados por el film.
31
Los sensores remotos son generalmente clasificados en 2 grupos los de percepción pasiva y los de percepción activa.
Los sensores remotos han sido ampliamente usados para la creación de bases de datos espaciales que describen el uso y la cobertura de la tierra, pero se está haciendo cada vez más evidente que estos sensores representan una herramienta esencial en aspectos ambientales y socioeconómicos de las áreas urbanas. Proveen la posibilidad de determinar el cambio en el uso y la cobertura de la tierra a través de los años, para cuantificar cuáles de estos cambios han sido relevantes (Jacquin et al, 2008).
Las fotografías aéreas y las imágenes satelitales son ampliamente usadas para evaluar el proceso de crecimiento urbano mediante la medición del cambio en la cobertura y el uso de la tierra a diferentes escalas tanto a ciudades enteras como a regiones dentro de las ciudades (Alberti et al, 2002).
Son reconocidas las ventajas ofrecidas por los sensores remotos comparados con los datos obtenidos convencionalmente, pero existen algunas desventajas y es que muchos de estos parámetros no serán posibles de medir directamente, debido a la adquisición de datos del espectro electromagnético.
En resumen un sistema de teledetección espacial está constituido por los siguientes elementos:
1. Fuente de energía, que supone un creador de la energía que el sensor está detectando, puede tratarse de un actor externo en cuyo caso se habla de teledetección pasiva, o si es emitida por el sensor se habla de teledetección activa, la fuente más importante de energía es el sol.
32
construcciones, suelo, las cuales reflejan la energía generada por la fuente, cada una dependiendo de sus características propias.
3. Sistema Sensor, compuesto por el sensor en si, y la plataforma que lo conforma. Tiene el trabajo de captar la energía procedente de la cubierta terrestre y enviarla al centro o base de recepción.
4. Sistema de recepción-comercialización, donde se recibe la información enviada por el sensor, se graba en un formato adecuado y luego se distribuye a los usuarios.
5. Interprete, es el encargado de analizar la información, comúnmente en forma de imágenes digitales para determinar su clave temática para la solución de la situación en estudio.
6. Usuario final, es el encargado de analizar el documento fruto de la interpretación anterior.
33
4.6.2 Proceso para la captura de las ortofotos digitales en la ciudad de
Bogotá.
Se involucraron noventa y ocho (98) pilares fundamentales para su ejecución así:
Posicionamiento Geodésico. Cálculos Geodésicos.
Posicionamiento Geodésico: Esta labor se realizó mediante la utilización del sistema GPS (Sistema de Posicionamiento Global), con receptores satelitales de última generación.
Descripción del Sistema GPS: El Sistema GPS es una tecnología aeroespacial financiada por el gobierno de los Estados Unidos, con participación de individuos y corporaciones expertos en comunicaciones. La base del sistema es una constelación de 21 satélites y 3 de repuesto ubicados en 6 planos. Cada satélite le da 2 veces diariamente la vuelta al mundo en una órbita fijada aproximadamente a 10.900 millas náuticas. La información que provee es precisa y se transmite en tiempo real. El sistema GPS es muy exacto por ser extremadamente resistente a las inclemencias del tiempo y a las interferencias de las señales de radio en tierra, gracias a las altas frecuencias de transmisión. Cada Satélite trasmitió dos frecuencias para Posicionamiento denominadas L1 y L2 que son coherentes y moduladas por varias señales a saber: Un código de ruido pseudoaleatorio (PRN) llamado código C/A que tiene una frecuencia de 1.025 MHz y se repite cada milisegundo, a su vez cada una de las portadores L1 y L2 están moduladas con el código P que es también un (PRN), pero con una frecuencia DIEZ (10) veces mayor que la del código C/A.
34
(Efemérides). Midiendo el tiempo que demora en llegar una señal de radio emitida por el satélite al punto donde está el receptor y conociendo la posición exacta de cada satélite en el espacio, determinando la distancia que hay del satélite al receptor aplicando la fórmula d = velocidad de la luz x tiempo; luego, trilaterando con mínimo cuatro (4) satélites, se calcula la posición exacta del receptor en X, Y, Z. en Datum WGS 84. El tipo de posicionamiento Geodésico fue de tipo RTK con equipos GPS multifrecuencia L1/ L2 de fase portadora completa y código, multi-constelación GPS, escogidos de doble frecuencia para obtener mayor precisión en cada uno de los vectores, cumpliendo con la normatividad IGAC.
Descripción del Sistema GPS RTK para el levantamiento topográfico con equipos GPS-RTK (Tiempo Real), que es un método diferencial o relativo. El receptor fijo o referencia estará en modo estático en un punto de coordenadas conocidas, mientras el receptor móvil o ―ROVER‖, es el receptor en movimiento del cual se determinarán las coordenadas en tiempo real (teniendo la opción de hacerlo en el sistema de referencia local). Precisa de transmisión por algún sistema de telecomunicaciones entre REFERENCIA y ROVER para el proyecto será vía GSM. Con márgenes de error de 1 cm aproximadamente para los elementos que se encuentren en el área objeto del proyecto.
35
organismo asesor creado en 1947 para investigar asuntos relacionados con las telecomunicaciones marítimas. El Comité Especial Nº 104 (SC- 104) fue establecido en 1983 para desarrollar un formato estándar para la transmisión de mensajes de correcciones diferenciales a los usuarios de GPS. De allí se genera el RTCM-104 [El-Rabbany, 2002]. Desde la creación de los formatos RTCM se han desarrollado nuevas versiones con el fin de mejorar cada vez más el envío de datos y la integridad de los mismos. Estos varían en los mensajes que contienen. Hay 64 tipos de mensajes disponibles. El formato de los mensajes consiste en secuencias de palabras de 30 bits. NTRIP funciona de manera similar a un RTK, en donde los paquetes de datos necesarios para la corrección diferencial en tiempo real, se transportan vía UHF. Ahora el enlace de radio, es remplazado por internet. Se requiere solo un equipo receptor GPS de precisión u navegador, cabe aclarar que deben ser compatibles con Ntrip: Son estaciones bases de referencia GNSS continuas, llamadas MountPoint las cuales generan datos DGPS Y RTK en formato RTCM en lugares específicos. Ntrip server: Está constituido por un computador conectado a Internet, que ejecuta el programa NtripServer, con la finalidad de enviar las correcciones de las observaciones del receptor base, a una tercera instalación (NtripCaster. La misión del NtripCaster no sólo se limita a la distribución de las señales de referencia, sino que también chequea la calidad e integridad de los datos recibidos y autentifica los usuarios con su nombre y clave. Ntrip cliente: Es el programa que debe ser cargado por el usuario en un teléfono celular, colector de datos o computador con conexión a internet, para poder acceder a la lista de Mount-Points que se encuentran disponibles en el Caster o en una dirección IP específica en el caso de un caster local, y recibir las correcciones que envía la estación de referencia para ser aplicadas al rover.5
5 UAECD - IDECA. Informe De Levantamiento Topográfico – servicio conexo 6. Ortoimagne 2014. Bogotá, 2014. p. 7 (En Línea).
36
Base CORS - GALI-001 Una vez configurada la colectora se procedió a nivelar el equipo GPS ROVER en cada vértice donde se tomaron los puntos geodésicos, cumpliendo algunas características especiales como: Lugar con fácil identificación visual aérea. Recepción satelital óptima. Buenas condiciones climáticas y atmosféricas. Que no hallan superficies reflexivas que puedan causar trayectoria múltiple. Obstrucciones menores a 15°. Sitio seguro y libre de tráfico. Sin transmisiones poderosas (antenas de radio, televisión, etc.). Verificación del estado de precisión en la toma de información referente a PDOP y error horizontal – Vertical HSIG y VSIG respectivamente. La captura de la información final del vértice (coordenadas), se realizó en el entorno de grabación de punto del software SurvCE, una vez se verificaron los siguientes parámetros: Número de Satélites. Coordenadas reales del punto en el sistema de proyección. Error horizontal - Vertical HSIG y VSIG respectivamente Precisión PDOP min-max. Número del punto. Descripción del punto. Altura Instrumental. Con la metodología Ntrip el rastreo de todos los puntos de fotocontrol se realiza de manera casi inmediata, en cuestión de segundos; por esta razón que las variaciones a nivel de No. de Satélites, PDOP Inicial y Final son imperceptibles y solo hay una hora de rastreo.
4.6.3 Cálculos Geodésicos
Datos de origen
37
Puntos de Control Horizontal y Vertical.
38
4.6.4 Aerotriangulación
Las imágenes son almacenadas por el sensor en formato RAW, en oficina el primer paso consiste en el revelado de las imágenes utilizando los archivos de calibración de la cámara, donde se cargan las imágenes y el archivo de calibración, este software aplica una corrección a las imágenes, las rota y las guarda en formato tiff de 16 bits. Medición y creación de Puntos de Amarre Para al procesamiento en tierra con el software de fotogrametría se hacen mediciones de puntos en común entre imágenes.
Estos puntos de amarre posicionan una imagen con respecto a la otra. Son puntos sin coordenadas del terreno y se tiende a localizar puntos de amarre en áreas de múltiple traslape de imágenes.
El software cuenta con funcionalidades de medición automática de puntos de amarre para aumentar la precisión y así facilitar la triangulación.
El ajuste del Bloque fotogramétrico, que incluye la Triangulación Aérea es esencial para determinar la información requerida para la creación de ortofotos, modelos digitales del terreno, modelos digitales estéreo y objetos 3D.
39
4.6.5 Ortocorrección
Es el proceso de eliminación de los errores geométricos inherentes en las imágenes. Las imágenes ortorectificadas son usadas como información de base para la visualización y edición de capas vectoriales GIS. Usando la información del modelo del sensor, generada por el ajuste del bloque, y un modelo digital del terreno, los errores asociados a la orientación del sensor, al relieve, a la curvatura de la tierra y a otras fuentes se pueden eliminar. Las informaciones geográficas y de medición, extraídas de una imagen ortorectificada, representan las correspondientes mediciones como si estas fueran tomadas en la superficie de la tierra.
4.6.6 Generación de la Ortofoto Digital
Obteniendo cada imagen ortorectificada se realiza el proceso de mosaicaje. Este proceso parte del principio de que como cada punto de la imagen está ubicado en la posición exacta sobre la superficie terrestre, es posible juntarlas y así obtener una sola imagen. Este proceso utiliza algoritmos configurados para el balanceo de color y las líneas de corte entre imágenes ortorectificadas. Al final se obtiene un ortofotomosaico con el cual se procedió a determinar los cambios experimentados en la cobertura del suelo en la zona de estudio.6
6 UAECD - IDECA. Metodología Y Procesos Realizados – Servicio Conexo 02. Ortoimagne 2014. Bogotá, 2014. p. 12 (En Línea).
40
5. ÁREA DE ESTUDIO
5.1. CONTEXTO DE LA LOCALIDAD
El nombre de Suba proviene de dos vocablos indígenas: Sua, sol y Sia, agua. El vocablo Suba significa quinua (planta quenopodiácea), principal alimento de los chibchas, y fue un territorio de gran extensión, centro de ritos ancestrales en la Laguna de Tibabuyes y lugar de encuentro indígena.
El origen de la población de Suba se remonta a la época prehispánica, cuando servía como sede de gobierno a la gran familia Muisca, en ella habitaban el Zipa Tisquesusa, quien era el líder religioso y del Zaque que era el líder militar y quien se encargaba de la defensa y expansión del territorio de los muiscas. Esta familia se caracterizaba por tener una economía eminentemente agrícola, basada en el trueque de sus productos con otras comunidades de la región. En este lugar el pueblo muisca contaba con un rico entorno natural, donde se destacaban la riqueza forestal representada por los bosques del Cerro de Suba y la Conejera y la riqueza hídrica, con abundantes cursos de agua y humedales (laguna de Tibabuyes y humedales sobre la margen oriental del río Funza —hoy Bogotá— y río Neuque —hoy Juan Amarillo), lo que facilitaba el desarrollo de actividades agrícolas.
La historia de poblamiento y en la evolución de las relaciones hombre – territorio, población usos del suelo y en la apropiación por parte de sus pobladores de las diferentes dinámicas y potencialidades de la localidad. Reseña histórica acogida del documento ―Construcción colectiva de la biodiversidad urbano-rural del territorio de la localidad de Suba.
41
indígenas que allí habitaban y a la posesión y saqueo de las tierras por parte de los conquistadores.
En 1550 la población de Suba fue fundada por los encomenderos Antonio Díaz Cardozo, Hernán Venegas Castillo y H. Carrillo Manosalva y los grupos indígenas prácticamente quedaron confinados en el sector de lo que posteriormente sería la vereda El Rincón, donde hoy se encuentran apellidos raizales (Caita, Piracún, Cabiativa, Yopasá, Niviayo, entre otros), que constituyen el rasgo fundamental de la herencia muisca en la localidad.
Una vez entregadas estas tierras a los encomenderos españoles se inicia el proceso de sucesión entre sus descendientes y posteriormente la entrega de estas tierras a la comunidad jesuita. El rey Carlos III expropio las tierras a la comunidad y los vende a través de una Subasta pública. A estas alturas el lento poblamiento de la región se concentra en las zonas de El Rincón, Tibabuyes y Tuna Alta. Este hecho convierte a Suba en un pequeño centro urbano colonial, comunicado por estrechos caminos de herradura con Bogotá y los municipios de Cota, Chía, Engativá y Usaquén.
En el período colonial se conforman grandes dominios territoriales, destacándose la hacienda de Tibabuyes y la hacienda de La Conejera, que pasaron de manos de encomenderos a sus herederos y luego a los jesuitas, a quienes les fueron expropiadas por el Rey Carlos III y puestas en Subasta pública. Así fueron adquiridas por particulares que han venido distribuyéndoselas por herencia o por venta pública.
42
rural de la misma. Para esta época el municipio de Suba contaba con ocho veredas, de donde llegaban campesinos a comercializar sus productos en lo que hoy se conoce como el parque principal.
En 1954 (por Ordenanza 7 del 15 de diciembre), Suba se constituyó en municipio anexo a la capital de la República, en este entonces, existían doscientas casas en ladrillo y calles regularmente arregladas, con la necesidad de implementar los servicios de agua potable, luz, teléfono, vías y transporte, acorde con el crecimiento demográfica acentuado.
Así mismo, en 1954 (mediante el Decreto-Ley 3640), se desarrolla el precepto constitucional de organizar a Bogotá como Distrito Especial y Suba se constituye en municipio anexo a la ciudad. En virtud del Acuerdo 11 del mismo año, el Concejo Administrativo (la corporación legislativa de entonces) crea seis alcaldías menores, correspondientes a cada uno de los municipios anexos Bosa, Engativá, Fontibón, Suba, Usaquén y Usme.
A partir de 1960, el antiguo municipio de Suba, que comprendía grandes extensiones de terreno dedicadas a la agricultura y la ganadería (entre otras, haciendas Santa Inés, Tibabuyes, San Ignacio, Arrayanes, La Conejera y Santa Bárbara), fue cediendo ante la expansión urbana y a la demanda de tierras para dedicarlas a la construcción de vivienda, ya que Suba se constituye desde entonces, en un polo de desarrollo en el marco del Distrito Capital. Por otro lado la tierra también fue dedicada al uso agroindustrial, principalmente con el cultivo de flores, de las que existen cerca de 35 empresas en la actualidad.7
7
UNIVERSIDAD NACIONAL DE COLOMBIA. Instituto de Estudios Ambientales – IDEA. ONU-HABITAT. Informes Geo Locales Suba. Bogotá, 2008. p. 17:
43
En las décadas del setenta y ochenta se da un fenómeno fuerte de migración de familias enteras procedentes de otros municipios de Cundinamarca, Boyacá, Santander y Tolima, que generó tensiones complejas en los órdenes social, político, económico y cultural. La ciudad crece entonces hacia el sur y el occidente en forma considerable y en Suba surgen gran cantidad de procesos de construcción y autoconstrucción promovidos por agentes privados y programas de gobierno en lotes que contaban con las mínimas normas para su desarrollo urbano y también se ve afectada por la aparición de urbanizaciones piratas que traen como consecuencia un crecimiento urbano carente de planificación.
La localidad cuenta en su territorio con una oferta ambiental y biodiversidad como micro cuencas, zonas de reservas forestales, humedales, flora y fauna; disponer de estas características geográfico, ambientales, implica una responsabilidad en garantizar la protección y conservación de los recursos ambientales, de allí se han desplegado acciones por parte de autoridades medioambientales para la protección y conservación de los mismos.
Los humedales son uno de los entornos más productivos en el mundo y son cuna de diversidad biológica como también de reservorios de agua, y productividad primaria de las que innumerable especies vegetales y animales como mamíferos, aves, y reptiles dependen para subsistir, además son reguladores del clima.
44
Mercedes, el área de Reserva forestal regional del norte, la oferta agrológica de alta productividad en la zona rural y un singular número de paisajes naturales y construidos agrarios.
Según la agenda ambiental de Suba, las características ambientales de la localidad son: clima frío subhúmedo, con temperatura promedio de 14°C, precipitación media anual de 900 a 1.000 milímetros y humedad relativa máxima de 77,6%, acompañada de lluvias y brisas de viento; en los meses de marzo, abril, mayo, octubre y noviembre se intensifican los periodos de lluvia con temperaturas mínimas de 2°C, mientras que los meses secos como diciembre, enero, febrero, junio y septiembre la temperatura promedio es de 23,6°C. (7). 8
La localidad de Suba concentra gran parte de la población de Bogotá, debido a los procesos constantes de poblamiento, el aumento de construcciones y de áreas laborales, lo cual indica unas dinámicas sociales como traslados de ciudadanos a otras localidades para desempeñarse laboralmente; por lo anterior existe población que requiere una movilización permanente, para ello, se dispone del sistema Transmilenio, el cual cuenta con dos vías que pertenecen a la red: autopista Norte y Troncal de Suba, con carriles de uso exclusivo, lo cual facilita el tiempo en la movilización de los mismos, así como también, con el Portal de Suba y dispone de rutas de buses alimentadores que acercan a la población de los barrios a las estaciones de trasbordo más próximas.
En cuanto al estado de la malla vial en la localidad de acuerdo a la clasificación que presenta el Instituto de Desarrollo Urbano – IDU, la malla vial de la ciudad se encuentra dividida en: Malla Vial Arterial 2, Malla Vial Intermedia 3, y Malla Vial Local 4.
8 HOSPITAL DE SUBA. Diagnostico Local 2014 Suba. Bogotá, 2015 p. 17.
45
El mal estado de las vías en la localidad se evidencia en los tres tipos, empezando con la Malla Vial Arterial con un 10,7% hasta terminar con la Malla Vial Local con un 58,3%. Situación inversa ocurre con el Buen estado de la misma clasificación de las vías, pues la Malla Vial Arterial presenta un 75%, terminando con la Malla Vial Local con un 11%. A su vez, es importante señalar que la magnitud de este fenómeno es diferente en ambos tipos de vías (Arterial y Local) pues el Mal estado de las vías en la Malla Vial Arterial corresponde a 33 Km/Carril, mientras que la Malla Vial Local en ese mismo estado tiene 620,1 Km/Carril.
46
Hoy en día, en algunos lugares como por ejemplo en la Hacienda las Mercedes, todavía se pueden observar vestigios de las cementeras y sistemas de irrigación que construyeron los muiscas en este territorio.
Según el Plan de Ordenamiento Territorial – POT la localidad de Suba está dividida en 12 Zonas de Planeación Zonal (UPZ) y una Unidad de Planeación Rural (UPR) (ver Mapa 1), esta última conformada por la zona de reserva ambiental y agrícola, que comparte toda la riqueza ecológica y ambiental de la localidad, como los cerros de la Conejera, el bosque maleza de Suba, el río Bogotá, los humedales Juan Amarillo, Conejera, Córdoba, Guaymaral–Torca.9
9
47
48
Tabla 2. Unidades de planeamiento Zonal que Integran la Localidad de Suba con sus respectiva
área en hectáreas; año 2017
Código UPZ Nombre de la UPZ Área en Ha
UPZ27 SUBA 652,90
UPZ19 EL PRADO 433,40
UPZ24 NIZA 756,60
UPZ23 CASA BLANCA SUBA 420,48
UPZ71 TIBABUYES 726,38
UPZ3 GUAYMARAL 453,64
UPZ2 LA ACADEMIA 672,07
UPZ17 SAN JOSE DE BAVARIA 438,27
UPZ18 BRITALIA 328,66
UPZ20 LA ALHAMBRA 284,77
UPZ25 LA FLORESTA 393,48
UPZ28 EL RINCON 710,09
UPR1 UPR ZONA NORTE 3688,67
Fuente: IDECA, UAECD
5.2 LOCALIZACIÓN
49
Figura 3. Localización del área de estudio Localidad de Suba, Municipio de Bogotá, D.C. Fuente:
Autor
5.3 CARACTERÍSTICAS GENERALES
50
densidad poblacional de 114 personas por ha, cifra que dobla el promedio de la ciudad de Bogotá que es 51 habitantes por ha (Fuente: SDP - DANE).10
Tabla 3. Densidad poblacional por UPZ en la localidad de Suba, 2014
5.4 USOS DEL SUELO
Distribución uso del suelo de Acuerdo al POT: 5788 ha (58%) corresponden a suelo urbano, 491.5 ha (4.9%) corresponden a suelo de expansión y 3756.07 (37.5%) ha corresponden a suelo rural. Dentro de estos tres usos se encuentran 1467.81 Ha, correspondientes al (14.7%) reconocidas como suelo protegido relacionadas con las ZMPA, áreas de humedales, áreas Forestales y las zonas de los cerros de Suba, Corredores ecológicos, Rondas de protección hídrica, de conformidad con el decreto 190 de 2004, Decreto 1110 del 2000, resolución Secretaria Distrital de Ambiente Número 1030 de 2010; resoluciones 7837 y
10
51
7838 de 2010 SDA, Acuerdo CAR 017 de 2009 y resolución 3876 de 2010;
resolución 0475 del 17 de mayo de 2000 del MAVDT hoy MADS, Acuerdo CAR 011 de 2011,
Según la Alcaldía de Bogotá (2004), dentro del área cuya cobertura es urbana, el proceso de desarrollo dentro de la localidad, ha estado condicionado por escasos programas de interés social, ha propiciado a gran escala asentamientos subnormales o ilegales con la consecuente degradación del ambiente, la ocupación de zonas de alto riesgo y de reserva que afectan la realización de proyectos y macroproyectos de infraestructura.
52
Figura 4. Usos del suelo dentro del área de estudio. Fuente: UAECD – Mapa de Referencia
53
5.5 HIDROLOGÍA
La localidad de Suba se encuentra situada entre las cuencas de Torca que alimenta a la Chucua Guaymaral, el río Bogotá, el río Salitre, la Chucua de la Conejera y el humedal de Tibabuyes.
El río Salitre, a partir de la confluencia con el río Negro a la altura de la calle 80 con avenida 68, toma el nombre de río Juan Amarillo. Desde la transversal 91 bordea la laguna de Tibabuyes hasta desembocar en el río Bogotá. En su recorrido a partir de la calle 80 con avenida 68, recibe la descarga del canal de Córdoba, al cual llegan además el canal de la calle 127 y el canal de los Molinos.
El río Juan Amarillo es el depósito final de las aguas lluvias de la mayor parte del norte de Bogotá, así como de las aguas servidas de los colectores de aguas residuales de los barrios legales como ilegales (Alcaldía Local de Suba et al,
2007).
54
Figura 5. Hidrología área de estudio. Fuente: UAECD – SDA – Mapa de Referencia para el
55
El recurso hídrico del lugar ha estado afectado por vertimientos de aguas residuales o domésticas, residuos industriales arrojados sin ningún tipo de tratamiento a las redes de alcantarillado, la utilización de los cuerpos de agua para la disposición de residuos y escombros y relleno para su invasión y construcción de nuevas viviendas y asentamientos ilegales (Alcaldía Local de Suba et al, 2004).
5.6 GEOLOGÍA
Suba presenta una zona plana y en algunos sectores suavemente inclinada, constituida por la llanura cuaternaria de origen fluviolacustre, constituida por limos y arcillas orgánicas superficiales, es decir, por suelos blandos en proceso de consolidación, susceptibles a las inundaciones (Alcaldía Local de Suba, 2005). Dichas características del suelo en la parte plana hacen que los desarrollos urbanísticos (viviendas y vías públicas) se vean sometidos a acomodamientos constantes y riesgo de hundimiento (Alcaldía Local de Suba et al, 2007).
Así mismo, posee una zona montañosa aislada o separada, conformada por sedimentos de rocas arenosas, duras y resistentes a la erosión, y por rocas arcillosas blandas, con edades del cretáceo superior al terciario superior. Presenta riesgo geotécnico medio en general y alto en puntos muy específicos como en cortes de canteras o urbanizaciones situadas en áreas montañosas Alcaldía Local de Suba et al, 2007).11
11
56
5.7 ECOSISTEMAS ESTRATÉGICOS Y ÁREAS PROTEGIDAS DE LA
LOCALIDAD
Según la Alcaldía de Bogotá (2004), la localidad de Suba aún posee una inmensa riqueza ecológica-ambiental tanto en sus Cerros, como en la llanura, donde se encuentran ríos y humedales con gran riqueza biológica. El total de áreas protegidas en suelo rural, urbano y expansión de Suba tiene un área de 1 ha, responden al 17,5% de la superficie total de esta localidad, estas áreas pertenecen a la Estructura Ecológica Principal, dentro del Plan de Ordenamiento Territorial (POT) y está compuesta por los siguientes elementos (Alcaldía Local de Suba et al, 2006):
La definición de área protegida del POT no tiene antecedentes en la legislación colombiana y no corresponde con definiciones estándar a nivel mundial, aunque contiene elementos que se aproximan a las anteriores. Sin embargo, la definición de la ley colombiana debe ser acogida como parte del proceso de armonización de la normativa con el Sistema Nacional de Áreas Protegidas -SINAP- y los lineamientos internacionales establecidos por la Unión Internacional para la Conservación de la Naturaleza -UICN-. En este sentido, se debe evitar incluir un listado de objetos de conservación, así como la incorporación de categorías de manejo, que se encuentra en la definición del POT vigente.
57
El hecho que muchas áreas protegidas no tengan una declaratoria individual es una debilidad y la forma como fueron creadas como conjunto muestra problemas en su diseño (ubicación de límites). La definición de numerosas áreas protegidas como unidades pequeñas separadas y la declaración de áreas del nivel distrital dentro de áreas de una jerarquía superior (nacional) es ineficiente para la planificación y la gestión. Un nivel alto de redundancia en los planes de manejo ambiental formulados refleja esta situación.
Además, de lo descrito, el sistema actual de áreas protegidas presenta las siguientes limitaciones:
• Las áreas protegidas individuales no contienen en su interior todos los ecosistemas naturales o seminaturales del sitio.
• También se incluyen en el interior áreas degradadas (a excepción de las áreas centradas a la restauración como las áreas y corredores de restauración).
El escenario es insuficiente en términos para la gestión de las áreas protegidas y se requiere que incluyan los espacios en los cuales no se han producido cambios irreversibles (naturales o seminaturales); asimismo, deben reconocerse los espacios que, desde una perspectiva de integridad ecológica, pre-adaptación y adaptación al cambio ambiental global, deberán en un futuro ser incorporados al régimen de conservación. Se reconoce que algunas áreas alteradas en su estructura y composición mantienen su función y cuentan con un ―potencial biótico‖ de recuperación.
58
Santuario) aparentemente se definieron exclusivamente sobre la base de la importancia de sus valores de conservación (asociaciones vegetales únicas) o naturalidad (áreas menos intervenidas), en el supuesto tácito que la conservación de estas es a través de preservación. La denominación Parque Ecológico Distrital, aparentemente obedeció a una propuesta de ligar el uso público con la conservación (restauración) de la fauna y la flora, sugiriendo un régimen de manejo particular. La denominación Área Forestal Distrital se usó como categoría genérica para situaciones ecológicas diferentes (lo cual en sí mismo no sería problema), que van desde bloques de ecosistemas naturales, hasta mosaicos en los que predominan paisajes rurales agropecuarios.
Esta revisión de las denominaciones de las áreas protegidas muestra además que no puede establecerse una concordancia entre categorías jurídicas y regímenes de manejo, lo cual es el propósito central de la categorización.
Por lo anterior, la recategorización de las áreas permitirá compatibilizar usos antrópicos posibles con la conservación, los cuales actualmente no están permitidos en el régimen de usos; reconocer si las áreas están habitadas permanentemente o no, así como las diferentes formas de administración con participación de la sociedad civil, formas de propiedad de la tierra (pública, privada o colectiva) y formas de gobernanza.
5.7.1 Humedales Identificados en la Localidad de Suba
59
Los humedales son cuerpos de agua de no más de seis metros de profundidad, corresponden a un ecosistema intermedio entre el medio acuático y el terrestre, con porciones húmedas, semi húmedas y secas, caracterizado por la presencia de flora y fauna muy singular (Moreno et al, 2002; DAMA, 2000). Sustentan una alta diversidad biológica, como especies de aves migratorias, así como extensas redes alimentarias, regulan los caudales de ríos y quebradas, contribuyen a la purificación del agua gracias a las plantas acuáticas y permiten la recarga de los acuíferos subterráneos (Moreno et al, 2002).
Los humedales que se encuentran en Bogotá son el resultado de la desecación paulatina del antiguo lago que cubrió el territorio de la Sabana de Bogotá; aunque dentro de la dinámica natural de estos ecosistema se encuentra su transformación y desaparición en periodos relativamente cortos, dentro de la escala geológica de tiempo, debido al proceso natural de enriquecimiento con nutrientes que lleva a la acumulación gradual con sedimentos erosionados de las laderas vecinas, hasta convertirse en: pantanos, pastizales mal drenados, bosques y matorrales pantanosos durante algún tiempo (DAMA, 2003).
