RESUMEN:
El origen de esta tesis surge de la necesidad de solucionar el problema de ruido que existe en una sala de juntas; en la cual se tiene la función de encontrar soluciones eficientes, dando a la empresa el mayor redituable. El trabajo se ha desarrollado a partir de medidas realizadas con un sonómetro en la Sala de Juntas de la empresa Gubernamental APAST en el municipio de Tultitlan. Realizando un estudio de características de ruido acústico sobre fronteras físicas que delimitan esta, dichos limitadores tienen diferentes características.
Partiendo de este estudio se procede a realizar el modelo matemático que rige el comportamiento acústico del recinto, anexando indicaciones pertinentes para la cancelación del ruido. Se analizara con las normas que rigen el comportamiento estándar y los límites de ruido aceptables para este caso.
INDICE:
I.- FUNDAMENTOS TEÓRICOS 1
1.1.- El sonido (Definición). 3
1.2.- Tipos de sonido: Voz, Música y Ruido. 7
1.3.- Fenómenos del sonido. 9
1.4.- Características del sonido y parámetros de interés. 12
1.4.1.- Amplitud, frecuencia y tono. 13
1.4.2.- Intensidad. 14
1.4.3.- Timbre. 14
1.4.4.- Sonoridad. 15
1.4.5.- Presión sonora. 16
1.4.6.- Intensidad sonora. 17
1.4.7.- Potencia sonora. 18
1.5.- El Decibel: NIS, NPS, NWS. 20
II.- EL RUIDO Y SOCIEDAD 23
2.1.- Problemática por ruido. 24
2.2.- Efectos inmediatos y futuros del ruido en una persona. 26 2.3.- Consecuencias del ruido en el ámbito personal y social. 29
2.4.- Soluciones que se han intentado. 33
2.5.- Ruido en los negocios. 34
2.6.- Importancia del control de ruido en una empresa. 37 2.7.- Sala de juntas en una empresa. 39 2.8.- Pérdidas económicas. 40
III.- MEDICIONES DE RUIDO. 44
3.1.- Normas 45
3.2.- Fuentes de ruido. 47
3.3.- Relación señal a ruido. 49
3.4.- Ponderación Acústica. 50
3.5.- Realización de mapas de ruido. 52
3.6.- Mediciones y resultados. 55
CONCLUSIONES 66
REFERENCIAS 67
APENDICE A.- NORMA NOM-081-ECOL-1994 69
1
CAPITULO I
2
FUNDAMENTOS TEÓRICOS
Mediante la observación de la naturaleza, desde tiempos remotos, el ser humano se ha dado cuenta de una gran cantidad de procesos y fenómenos físicos, como el día y la noche. Se observo la periodicidad de determinados sucesos tras un intervalo de tiempo fijo, en estos casos se habla de periodo o periodicidad y se caracteriza por la imposición de un periodo, que es el tiempo necesario para un ciclo completo del movimiento, o su frecuencia, que representa el numero de ciclos completos por unidad de tiempo. Una característica de un movimiento periódico aparece cuando un sistema físico oscila alrededor de una posición de equilibrio estable. El sistema realiza la misma trayectoria primero en un sentido y luego en sentido contrario, y el ciclo completo se compone de ambas trayectorias completadas, sobre la línea de equilibrio.
El entorno del ser humano se encuentra conformado por diversos fenómenos que pueden ser percibidos por los sentidos, muchos de los cuales se manifiestan de manera que se pueden inferir o ayudar con los trabajos realizados por el hombre. Dichos fenómenos son inherentes a la vida del ser humano; ya que el ambiente, la naturaleza y la propia existencia son causantes de dichos factores, sin embrago muchos suelen ser mas perjudiciales que otros se encuentran en excesos, causando disturbios mucho mas notorios, a lo cual se le llama contaminación por el hecho de ser residuos de otras actividades.
El ejemplo que en este trabajo se estudiara es el ruido o vibraciones acústicas; cuyas características especificas, distinguen a este tipo de contaminación de las demás. Pero antes de observar y llegar a este estudio, es necesario hacer un énfasis de forma introductoria a las características que se harán mejor entendible este fenómeno.
3
1.1. SONIDO (DEFINICIÓN).
El caso mas sencillo de movimientos oscilatorios se denomina movimiento armónico simple sendos is ecuaciones las que a continuación se mencionan:
ec. (1.1)
La velocidad (v) dada por:
ec. (1.2)
Y la aceleración (a), que se muestra en las siguientes ecuaciones:
[image:8.595.77.535.354.713.2]ec.(1.3)
ec (1.4)
TABLA 1.11.- Componentes del movimiento Armónico Simple.
COMPONENTES DESCRIPCIÓN
Y = elongación
Representa la distancia que separa a la partícula vibrante de la posición de equilibrio
en cualquier instante. Físicamente, la elongación representa el estado de vibración de la partícula en cualquier
instante.
A = amplitud Representa el máximo valor que se pueda tomar la elongación
= fase inicial
Representa la posición angular de la partícula para t=0 en el MCU auxiliar.
ω = frecuencia angular Representa la velocidad angular del MCU auxiliar. Es una constante del MAS.
= ω.t+
Representa la posición angular de la partícula, en el MCU, auxiliar, para tiempo t.
4
Según el teorema de Fourier
¹*
que nos da razón de la importancia de este movimiento armónico simple, ya que para cualquier clase de movimiento periódico u oscilatorio puede considerarse como la suma de movimientos armónicos simples, es así como se explica que un sonido se compone por diversas ondas de diferentes frecuencias; es decir la frecuencia fundamental de sus armónicos.El sonido es una onda longitudinal ya que hace que las partículas de aire se muevan de un lado a otro en la misma dirección que la propagación de la onda. Las partículas se mueven a lo largo de la dirección de la onda en vez de hacerlo en sentido perpendicular. Como se muestra en la siguiente figura 1.11.
Además el sonido son andas tridimensionales cuyas perturbaciones y propagación van sobre los tres ejes, se le llamas frente de onda a dicho movimiento, con características de radialidad.
La ecuación de movimiento para este tipo de sistema es:
ec.(1.5)
¹*
Sea la señal S(t) una función continua con energía finita:Podemos representarla por a siguiente serie:
Esta es la serie generalizada de Fourier, donde son los coeficientes de Fourier. Es la presentación y análisis de sistemas continuos mediante suma de convolución se basa en la representación de señales con una combinación lineal de impulsos desplazados. Al igual que en la convolución el punto de partida del análisis de Fourier es el desarrollo de un presentación de señales como combinaciones lineales de un conjunto de señales básicas.
5
Dividiendo toda la ecuación por la masa (m):
0 ec. (1.6)
Donde:
ec. (1.7)
ec. (1.8)
El coeficiente de amortiguamiento critico y la razón o relación de amortiguamiento critico, , son parámetros que determinan el tipo de movimiento del sistema o sonido.
El sonido se comporta con un sistema de subamortiguado, ya que se atenúa respecto al tiempo, debido a que se desplaza en condiciones que no son el vacio absoluto, interponiéndose partículas microscópicas, que causan atenuación a la onda original. Para este caso Si ó El sistema oscila alrededor de la posición de equilibrio con una amplitud que decrece progresivamente, y es llamado sistema subamortiguado.
Para un sistema subamortiguado y el desarrollo de la ecuación 1.5, la solución esta dada por:
ec.(1.9)
Donde es la frecuencia natural de vibración amortiguada y su valor es:
6
Por otro lado el sonido se puede dividir en tres categorías distintas dado que abarcan diferentes intervalos de frecuencia:
Los audibles: Ondas sonoras que están dentro del intervalo de sensibilidad del oído humano, de 20 Hz a 20000 Hz. Se generan de diversas maneras, con instrumentos musicales, cuerdas vocales humanas y altavoces.
Ondas infrasónicas: Son las que tienen frecuencias debajo del intervalo audible. Por ejemplo las ondas por un terremoto.
Ondas ultrasónicas: Son aquellas cuya frecuencia esta por arriba del intervalo audible. Todas pueden ser longitudinales o trasversales en sólidos aunque solo puede ser longitudinales en fluidos.
7
1.2.- TIPOS DE SONIDO: VOZ, MÚSICA Y RUIDO.
Otra forma de caracterizar los tipos de sonido, depende de la forma en como el oído humano los puede percibir. De aquí que los sonidos pertenezcan a tres grupos:
8
2do grupo es la música: En griego quiere decir el arte de las musas; y según el termino actual se considera como el arte de la organización de forma horizontal y consecutiva es decir la melodía; de forma vertical y simultanea llamado armonía y con ritmo, dando al sonido una forma estética, que al llegar al oído humano se procesa creando una imagen que enmarca un ambiente de sincronía elocuente. Es una combinación de sonidos y silencios de forma lógica y bien estructurada, mediante la intervención de complejos procesos psico-acústicos.
Es una forma de expresión cultural, que depende del marco social, cultural y político del entorno. Las ideas, circunstancias, pensamientos son parte de la grandeza de la música, enriqueciendo su espíritu. La percepción de cada individuo es la forma subjetiva de estudio de la música.
3er grupo es el ruido: Viene del latín “rugitus” que quiere
9
1.3.- FENÓMENOS DEL SONIDO.
Alrededor de 1860 el físico danés Huygens propuso un mecanismo simple para trazar la propagación de ondas, su construcción es aplicable a onda mecánica en medio material.
Un frente de onda es una superficie que pasa por todos los puntos del medio alcanzados por el movimiento ondulatorio en el mismo instante. La perturbación en todos esos puntos tiene la misma fase, siendo posible trazar una serie de líneas perpendiculares a cada frente de onda sucesivo, de esta forma se encuentra la dirección de propagación de campo.
Se puede pasar de frente de onda a otro, cada movimiento ondulatorio genera a los demás, funcionando como fuente de onda secundario, que a su vez alcanzan la siguiente capa de partículas del medio, formando el siguiente frente de onda, de esta forma se lleva a cabo la propagación de las ondas acústicas por cualquier medio.
Al incidir o chocar una onda acústica sobre una superficie limite de dos medios, de distintas propiedades mecánicas, parte de la onda refleja, parte se disipa y otra se transmite. Es importante conocer y tomar en cuenta que la velocidad de propagación de la onda final al incidir sobre la superficie, cambia, respecto a la originalidad, es decir al pasar de un medio a otro, sin embargo no
cambia la frecuencia angular ω.
10
Cuando la onda incidente llega formando con la superficie limite un ángulo cualquiera, la onda transmitida modificada su dirección original acercándose o alejándose de la normal. A esta desviación del rayo trasmitido se le denomina refracción. Donde el ángulo esta dado por .
Esto se denota en la figura 1.31.
Fig. 1.31.- Reflexión y refracción de una onda.
Esto se explica mediante la ley de Snell y sus ecuaciones.
La ley de la reflexión esta dad por:
Y la ley de la refracción esta dada por:
Donde:
[image:15.595.187.397.200.365.2]11
Por otro lado cuando las ondas pasan por una rendija con un ancho que es comparable con su longitud de onda, estas se dispersan, creando un fenómeno parecido a un abanico, esto es difracción, en otras palabras, consiste en la forma en que una onda puede rodear un obstáculo o propagarse a través de una pequeña abertura. Así las ondas pueden doblar las esquinas, por ejemplo una onda sonora en el aire de 256 Hz, cuya longitud de onda es de aproximadamente 1.3 m, es decir, cercana a las dimensiones de puertas y ventanas abiertas, es por eso que las ondas o las frecuencias en el sonido que mas afecta a un recinto; en este caso una sala de juntas; son las frecuencias altas, cuya eliminación se vera posteriormente, enunciando los métodos mas apropiados.
Sin embargo, cando la abertura es grande en comparación con la longitud de onda, el efecto de la difracción es pequeño, ya la onda se propaga en línea recta o rayos, pero cuando el tamaño de la abertura es comparable a la longitud de onda, los efectos de la difracción son grandes y la onda no se propaga simplemente en la dirección de los rayos rectilíneos, sino que existe dispersión, es decir la abertura se comporta como una fuente puntual.
Por otro lado la interferencia es la combinación de dos o mas ondas y se observa cuando varias ondas se desplazan por medio, el resultado en todo momento y en cualquier punto es la suma vectorial de cada una de estas. Este fenómeno es conocido como el principio de la superposición. Si la amplitud de la onda resultante es mayor que las de cada onda individual, se lleva a cabo una interferencia constructiva, si es menor hay una interferencia destructiva. Si dos ondas sonoras con frecuencia ligeramente diferentes y las mismas amplitudes, suenan al mismo tiempo, entonces el sonido resultante tiene amplitud variable, llamadas pulsaciones, cuya frecuencia es la diferencia que hay entre las frecuencias de las dos ondas originales.
12
caso de la existencia de una rendija estrecha y larga, como obstáculo, para ignorar los efectos de los extremos; si las ondas incidentes llegan de manera perpendicular al plano sobre el que esta posicionada la rendija, y el observador a una gran distancia en comparación de la anchura de la misma y recordando que cuando la onda incide sobre la rendija, todos los puntos de su plano se convierten en fuentes secundarias de ondas, precursoras a su vez de nuevas ondas, llamadas difractadas, y de esta forma la difracción puede ser moldeada a través de la interferencia de un numero infinito de fuentes secundarias de ondas que están distribuidas a lo largo de la rendija.
1.4.- CARACTERÍSTICAS DEL SONIDO Y PARÁMETROS DE INTERES.
El sonido actúa sobre el ser humano a través del oído, sobre los sistemas nervioso central y el sistema autónomo. El oído es un órgano formado por membranas que realizan la función de interactuar con las ondas sonoras que se introducen a este. En los seres humanos esto ocurre siempre que una vibración con frecuencia comprendida entre los 15 y 20000 Hertz (Hz) llega al oído externo. Estas vibraciones llegan al oído interno transmitidas a través del oído externo y medio; a veces se restringe el término
“sonido” a la trasmisión de este tipo a través del aire. Sin embargo,
en la física moderna se suele extender el término a vibraciones similares en medios líquidos o sólidos. Los sonidos son frecuencias superiores a unos 20000 Hz son poco detectables por el oído humano.
13
1.4.1.- Amplitud frecuencia y tono.
El tono es una característica poco y difícilmente detectable de un sonido, que esta determinado por la frecuencia a la cual es transmitido y para poderlo determinar existen varias formas. Pero basándose en ideas de Helmholtz , es como se logra determinar
el tono de un sonido al nivel del oído humano por medio de la resonancia. La frecuencia de resonancia es el tono o la frecuencia a la cual se produce la máxima absorción.
La membrana basilar varía de anchura y rigidez de un extremo al otro, lo que hace que vibre con mayor amplitud cerca de la ventana oval para las frecuencias altas, y lejos de ella para las frecuencias bajas. Por lo tanto la labor del cerebro es solo decir que terminación nerviosa ha sido más estimulada.
La no linealidad de las funciones de transferencia del oído comienzan en el pabellón, y por sus características este tiene frecuencia de resonancias entre los 4500 Hz y los 5000 Hz. El canal auditivo externo tiene unos 2,7 cm de longitud y un diámetro promedio de 0,7 cm. Al comportarse como tubo cerrado en el que oscila una columna de aire, la frecuencia de resonancia del canal es de alrededor de los 3200 Hz. Algunos experimentos psicoacústicos dan diferente resultado si los estímulos recibidos al escuchar son cercanos en frecuencia o no. Dos sonidos con frecuencias parecidas excitan casi el mismo punto de la membrana basilar, mientras que cuando la diferencia aumenta se estimulan dos regiones independientes de la membrana.
Experimentos han demostrado esta teoría donde se realiza la audición simultánea de dos sonidos senoidales de la misma amplitud, pero con algunas modificaciones en frecuencia. Tabla 1.411.
14
TABLA 1.411.- Comparación que realiza el sistema auditivo de dos sonidos senoidales simultáneos.
SONIDOS SENOIDALES EFECTO AUDITIVO
De la misma frecuencia Un solo sonido De frecuencias parecidas Batidos o disonancia De frecuencias muy diferentes Dos sonidos diferenciados
1.4.2.- Intensidad.
La intensidad es relacionada con la energía liberada por la fuente emisora y la distancia a la que se le detecta, de tal manera que el sonido puede ser fuerte o débil, siendo el limite inferior de 0 dB, que representa al umbral de percepción auditiva; tomando en cuenta que un dB corresponde a la mas tenue vibración sónica que el sistema auditivo puede procesar; y el limite superior de la escala indica los niveles intolerables y destructivos para el oído humano que es mayor a 120 dB. Cuando la intensidad sobrepasa los límites que se establecen por cada individuo, se desencadenan instintos de supervivencia; defensas, repletas de sentimientos y compartimientos de enojo e ira.
1.4.3.- Timbre.
15
Esta característica del ruido funciona como un indicador e deterioro de algún artefacto; es claro que siempre resultan molestos los sonidos no deseados.
1.4.4.-Sonoridad.
La respuesta del oído, además de no ser lineal en intensidad, tampoco lo es en frecuencia, existiendo una sensación diferente para tonos de igual nivel sonoro y distinta frecuencia.
La sonoridad o intensidad subjetiva permite dar orden a un sonido de bajo a alto. Esto mediante referencias existentes por experiencias.
La sonoridad depende del nivel de presión sonora del estimulo, en menor medida, de su frecuencia, duración y la gama de frecuencias que componen dicho sonido. La unidad de sonoridad es el sonido y se define como: la sonoridad de un tono de 1000 Hz, con un nivel de presión sonora de 40 dB. El cambio de sonoridad con el nivel de presión sonora es ligeramente superior para sonidos de baja frecuencia (por debajo de unos 300 Hz).
Existe una curva de igual sonoridad o isofónicas, que se muestran en la figura 1.441.
[image:20.595.187.390.570.719.2]16
Se puede ver que:
Dos tonos de frecuencia diferente y con igual intensidad sonora, se dice que cualitativamente son diferentes, pero son
de la misma “línea isofónica”, es decir, tiene igual sonoridad.
Todos los puntos de una curva determinada representan los niveles de presión sonora que han sido juzgados como igualmente sonoros, en campo libre. Los sonidos que son isósonos no siempre son equivalentes en otros aspectos (por ejemplo, pueden variar en el grado de molestia que produzcan).
1.4.5.- Presión sonora.
Se define la presión sonora como la vibración de presión producida en un punto con frecuencia del paso de una onda sonora que se proponga a través del medio (P’). Como el valor medio en el tiempo dela presión sonora normalmente es nulo, para cuantificar la amplitud de la variación se utiliza la presión eficaz , obtenida de la siguiente ecuación:
ec. (1.11)
En el caso de ondas sinusoidales, se tiene:
ec. (1.12)
17
Las variaciones de presión mas pequeñas que son audibles por el ser humano tienen un valor eficaz de aproximadamente
bar . Para una presión media eficaz mayor de
200 bar (20 Pa) aparecen efectos dolorosos en el oído humano.
Ahora bien si se observa la ecuación siguiente:
ec. (1.13)
E introducimos para la presión la expresión para la diferencia de presiones o presión sonora:
ec. (1.14)
Y sabiendo que la velocidad de las partículas fluidas es
, tenemos:
ec. (1.15)
Luego , y tenemos relacionada la velocidad con la presión sonora para una onda sinusoidal. Esta relación es completamente valida sea o no la onda sinusoidal, bastando con que . Un valor típico de la impedancia acústica es
para el caso del aire a temperatura y presión ambientes.
1.4.6.- Intensidad acústica e intensidad sonora.
18
ec. (1.16)
Que como se observa decae con el cuadro de la distancia al origen. Desde el punto de vista físico, esto se debe al hecho de que el flujo total de energía asociado a la onda se reparte sobre la superficie cuya área crece proporcionalmente al cuadro de la distancia al origen. La expresión para la intensidad coincide con la distancia al origen, esto es:
En cuyo caso:
ec. (1.17)
La energía sonora que atraviesa por unidad de tiempo la unidad de superficie perpendicular a la dirección de propagación es la intensidad sonora.
ec. (1.18)
Donde las barras verticales indican que estamos haciendo la media temporal. Es decir ver que para una onda plana la intensidad es:
ec. (1.19)
1.4.7.- Potencia y densidad de energía sonora.
19
ec. (1.20)
Para calcular la potencia sonora a través de un área grande, la dividimos en áreas lo suficiente pequeñas para que la intensidad sonora sea contante en ellas, y sumamos todas las potencias por cada una de ellas:
ec.(1.21)
Donde el subíndice i nombra una de las sub áreas. Por
ejemplo, tenemos una intensidad uniforme, la potencia sonora que atraviesa un área igual a A perpendicularmente a la dirección de propagación es:
ec. (1.22)
Las fuentes sonoras, bien sea por su propia naturaleza o por su situación en el, no radian la misma cantidad de energía en todas las direcciones. En general la radiación se puede concentrar en una cierta dirección o direcciones y se apartas del patrón de radiación esférico u omnidireccional.
Se define como factor de directividad de una fuente en una determinada dirección al cociente entre la energía (intensidad de energía sonora) realmente radiada en esa dirección y la que radia (para una misma potencia total) si la fuente fuese omnidireccional. Se designa por la letra Q y no tiene dimensiones:
ec. (1.23)
20
Para calcúlalo primero elegiremos una superficie esférica alrededor de la fuente sonora (A), luego dividimos esta superficie esférica en superficies pequeñas de la intensidad sonora sea uniforme . Si se miden todas las intensidades sonoras en cada una de las superficies pequeñas. A continuación se calcula la potencia total radiada multiplicando las intensidades calculadas por las superficies y sumando
. A continuación calculamos la intensidad que radiara la fuente esférica homogénea
. Finalmente calcularíamos los factores de directividad en esas direcciones .
1.5.- EL DECIBEL (dB): NPS, NIS, NWS.
Como el margen de presión sonora que el oído humano es capaz de interpretar se extiende en un rango que comprende desde
Pa hasta 20 Pa, se tiene que usar una escala logarítmica;
además, el organismo humano tiene una respuesta aproximadamente de este tipo a los estímulos sonoros. Por todo ello se recurre en acústica a expresar las magnitudes en decibeles (unidad logarítmica) al hablar de niveles de presión, intensidad y potencia.
El Belio (B) es la división fundamental de una escale logarítmica utilizada para expresar la relación de dos medidas de la misma unidad característica. Se define el número de Belios como el logaritmo decimal del cociente entre las dos cantidades y es por lo tanto una longitud que no tiene dimensiones.
Si W es la potencia que se considera. W es la potencia y N es el número de Belios que representa la relación , entonces se tiene:
21
Por ejemplo, Si W es 10 veces mayor que W la relación
será 10 y log 10=1, veremos pues que belio crece en una unidad cada vez que la magnitud de potencia se multiplica por diez.
La unidad comúnmente utilizada para dar un valor a estas diferencias de dichas relaciones es el dB, lo cual indica que se tiene que multiplicar por 10 la cantidad de Belios obtenidos. Siendo el nivel de potencia sonoro (NWS).
ec. (1.25)
Como las intensidades acústicas son directamente proporcionales a las potencias acústicas que las producen, se dice que en un punto del espacio el Nivel de intensidad sonoro (NIS) es
dado por la ecuación:
ec. (1.26)
En general estos valores de decibelios para la intensidad y para la presión no tienen porque coincidir. Su igualdad depende de los valores de referencia que se utilicen para intensidad y potencia
y .
De igual manera, las potencias son proporcionales a cuadrados de presiones eficaces, por lo que igual que hemos hecho para la intensidad podemos definir decibelios de presión como:
22
Y de igual manera estos decibelios corresponderán o no con los de potencia e intensidad dependiendo del valor que se tome para la presión de referencia P .
Por acuerdo internacional se han tomado como valores de referencia las siguientes cantidades:
Potencia sonora
Intensidad sonora
Presión sonora
El aire, en condiciones normales, los niveles de presión (NPS) y de intensidad (NIS) son numéricamente iguales debido a
que (donde y están medidos en unidades del sistema internacional):
ec. (1.28)
ec. (1.29)
23
CAPITULO II
24
EL RUIDO Y LA SOCIEDAD.
El ruido siempre ha significado un gran problema ambiental cuando se rebasan determinados limites que subjetivamente el ser humano propone al provocarle daños psicológicos, sin embargo dichas limitaciones han sido respaldas científicamente debido a los daños psicológicos que causan en el ser humano. Desde la antigüedad se han emitido normas para el control del ruido, al observar que provocaba molestias y perturbaciones del sueño.
Los problemas de contaminación acústica es los países subdesarrollados o el tercer mundo son mucho mayores; por ejemplo en México, debido a la deficiente planificación y a la gran cantidad de construcción día a día en busca de una mejora y transformación de las ciudades, sin dar importancia a la contaminación acústica emitida, con el consecuente deterioro de la cualidad de vida. El ruido causa trastornos de los que nos podamos imaginar, pero son subestimados e ignorados muchos de sus efectos.
2.1.-PROBLEMÁTICA POR RUIDO.
25
Tomando en cuenta que para fines de investigación estudio del ruido se ha dividido en dos ámbitos: el ruido laboral, en el que estamos inmersos en las actividades del trabajo y el ruido ambiental que siempre esta presente en cualquier actividad que se realicen.
Inmersos en un mundo de ruido, el diario desarrollado de nuestras actividades se ve afectado por este persistente y nocivo agente contaminante. Casi la mayoría de la población ha reflexionado acerca de los problemas ambientales que le agobian, es decir se habla sobre la contaminación del agua, del aire, del suelo, el deterioro general de los recursos naturales y la calidad de vida, son temas comentados por los ciudadanos de todos los extractos sociales, ya que se puede observar a simple vista las consecuencias que contraen todos estos aspectos, porque alteran el color del cielo, el sabor del agua y el aspecto de los sistemas biológicos.
26
Esta relación constituye la base del proceso de evaluación y gestión de riesgos.
La dimensión del problema de ruido es sumamente amplia. En México alrededor de 65% de la población están expuestos al ruido del transito con un nivel equivalente de presión sonora que excede 55 dB(A) en el día y 30% están expuestos a mas de 65
dB(A). Si se considera la exposición total al ruido del transito, se puede calcular que aproximadamente tres cuartas partes de los mexicanos viven en zonas de gran contaminación sonora. Y más del 45% de la población están expuestos durante la noche a niveles de presión sonora que exceden 45 dB(A) y que les trastornan el sueño. Este problema se agrava en las carreteras más transitadas donde se registran niveles de presión sonora de 75 a 80 dB(A) durante las 24 horas. Se ha convocado a diversos congresos en donde se habla de esta problemática con el fin de darle una solución lo más pronto posible.
Los ruidos excesivos son ruidos que, siendo un subproducto inevitable de una actividad considerada para la vida normal, exceden cierto nivel sonoro estipulo para cada clase de ruido. Los ruidos innecesarios son ruidos cuya sola producción es censurable, ya sea en todo momento o en horarios especificados (por ejemplo, de noche).
2.2.-EFECTOS INMEDIATOS Y FUTUROS DEL RUIDO EN UNA PERSONA.
El oído es un órgano diseñado estupendamente para poder distinguir una gran gama de sonidos, cuyos limites de disipación de potencia emitidos por la fuente son dependiendo de cada persona, ya que potencias muy fuertes o intensas, como explosiones u otras
El decibel A abreviado dB(A) es una unidad de nivel sonoro medido con un filtro previo
27
de tal magnitud pueden destruir el oído o causarle serios trastornos a corto y largo plazo.
Los músculos en el oído medio (el tensor del tímpano y el stapedius) pueden influir sobre la trasmisión del sonido entre el oído medio y el interno. Ambos cumplen una función primordial de protección, pero lamentablemente la acción de esos músculos no es instantánea de manera que no protegen a nuestro sistema auditivo ante sonidos repentinos de muy alta intensidad, como pueden ser los estallidos o impulsos. Además se fatigan muy rápido, de manera que pierden eficiencia cuando nos encontramos expuestos al ruido por mucho tiempo.
El mensaje sonoro se carga entonces de calor informativo, descifrado por los centros auditivos superiores, pero expresados en el sistema motor.
[image:32.595.81.519.638.764.2]Aunque hay algunos efectos perjudiciales que nos son inmediatos, y que de hecho son poco visualizados, debido a la inexistencia de síntomas, aparecen a largo plazo a diferencia de algunos otros contaminantes, es por esto que el riesgo aumenta en estos casos siendo considerado al ruido como un mal inevitable, siendo un agresor y contaminante de primer orden, por se precursor de patologías especificas. Existe un grado umbral de déficit auditivo de sordera como se menciona a continuación en la Tabla 2.21:
Tabla 2.21.- Grado umbral de déficit auditivo de sordera.
GRADO UMBRAL DE DEFICIT AUDITIVO DE SORDERA
TIPO DE AUDICION-PROBLEMA PERDIDAS DEL SISTEMA AUDITIVO
Audición normal 0-25 dB
28
La hipoacusia es la disminución del nivel de audición por debajo de lo normal, lo cual constituye un motivo habitual de consulta y es especialmente frecuente de la población anciana, oscilando entre 25% en los mayores de 65 años y el 80% en los mayores de 80. Con frecuencia, da lugar a situaciones de minusvalía con importantes repercusiones físicas y psicológicas.
Existe una diferencia entre los distintos tipos de hipoacusias; las neurosensoriales o de percepción cuyas consecuencias son lesiones en la cóclea, en la vías neuronales, en el sistema nervioso central o en la corteza auditiva; de las de trasmisión o de conducción que son consecuencia de alteraciones del oído externo o medio que impiden la trasmisión normal del sonido. Normalmente se trata de hipoacusias neurosensoriales, debidas a las labores diarias.
Por otro lado donde una vez se han implantado lesiones por trauma acústico, hay factores que influyen en la audición, dando síntomas:
Acufenos (zumbidos) al final del día, astenia psíquica y la audiometría rebela perdida de sensibilidad auditiva a la frecuencia de 4000 Hz.
La perdida auditiva se incrementa a frecuencias próximas a 4000 Hz y la persona requiere algún problema comunicativo.
Nauseas y mareos.
Mal humor.
Aunque el efecto del ruido a otros órganos que no es el oído se ha establecido, no se ha cuantificado:
Sistema nervioso central: hiperreflexia y alteración del
ECG .
Sistema nervioso Autónomo: dilatación pupilar
Aparato digestivo alteración de la secreción gastro-intestinal, aumento del colesterol y otros efectos hormonales endocrino.
Es una reacción del sistema nerviosos autónomo (involuntario) a la estimulación excesiva. Dicha reacción puede incluir hipertensión arterial, cambio en la frecuencia cardiaca, cambios en el color de la piel (palidez, enrojecimiento, color azul grisáceo de la piel) y sudoración excesiva.
29
Aparato respiratorio, alteración del ritmo.
Aparato reproductor, alteraciones menstruales, bajo peso al nacer, riesgos auditivo en el feto.
Órgano de la visión afectado.
2.3.-CONSECUENCIAS DEL RUIDO EN EL AMBITO PERSONAL Y SOCIAL.
La disminución del rendimiento escolar o profesional los accidentes laborales o de tráfico, ciertas conductas antisociales, la tendencia al abandono de las ciudades, la perdida de valor de los inmuebles son algunas de las consecuencias del ruido ambiental.
Todos los animales reaccionen ante el ruido huyendo, escondiéndose o enfrentándose agresivamente a su causa. Los mismos comportamientos se inducen, mediante la secreción de adrenalina, ante cualquier otra señal de peligro: son los comportamientos propios del miedo y del estrés.
El ruido se encuentra en todos los sistemas, es una señal de valor indeterminado; por ejemplo en un medio natural donde el ser humano no es precursor de ninguna de los efectos que en ella existen, es posible encontrar todo tipo de sistemas que generan ruido.
30
la transferencia de información en el, al actuar como un amplificador de sus señales.
Cuando se ha explicado el oído humano detecta ondas sonoras que vibran con frecuencia entre 15 a 20000 Hz, aunque solamente los niños son capaces de escuchar todo este rango de frecuencias, ya que esta capacidad disminuye notablemente con la edad. Se calcula que en México la sordera afecta a más del 5% de la población.
Por otro lado el ruido ambiental se refiere al gran conjunto de sonoridad producida por diversas fuentes emisoras de una comunidad, ya sea de ámbito terrestre o aéreo, como el ruido emitido al exterior por plantas industriales, el producido por la maquinaria de la industria dela construcción, el de los aparatos electrodomésticos, el emitido en centros de diversión, etcétera. Y según la norma nacional NMX C-92 , el ruido se define como “todo sonido que cause molestias, interfiera con el sueño, trabajo o descanso, o que lesione o dañe física o psicológicamente al individuo, la flora, la fauna y los bienes de la nación o
particulares”.
La combinación de todos los factores anteriormente han convertido en inhóspitas muchas ciudades, la mayoría en urbes de países subdesarrollados, ya que se va deteriorando en ellas fuertemente los niveles de comunicación y las pautas de convivencia, dando a la parte económica de cada individuo un segundo plano, enfocándose en la salud misma; en este caso auditiva. Y cuando la intensidad sonora es mínima el ruido produce malestar y dificultad e impide la atención, impide la comunicación efectiva, la concentración, el descanso y el sueño; factores muy importantes si es parte de la planeación del hombre es la base para la toma de buenas decisiones. La reiteración constante de estos factores malignos, ocasiona estados crónicos de nerviosismo y estrés, por la constante modulación e inhibición de los instintos que despierta dicho enojo, esto por voluntad, incremento claro del estrés, cuyos aspectos a su vez lleva a trastornos psicológicos,
31
enfermedades cardiovasculares y alteraciones y alteraciones del sistema inmunológico como se ha visto.
Debido al ruido existe una perdida de atención, de concentración y de rendimiento. Cuando la realización de una tarea necesita la utilización de señales acústicas, es decir de expresar con palabras el pensamiento, el ruido de fondo puede enmascarar estas señales o interferir con su percepción.
Algunos accidentes, tanto laborales como la circulación pueden ser debidos as este efecto. Hay muchos casos en donde se puede apreciar consecuencias duraderas, por ejemplo, los niños sometidos a altos niveles de ruido durante su edad escolar no solo aprenden a leer con mayor dificultad si o que también tienden a alcanzar grados inferiores de dominio de la lectura.
El ruido influye negativamente sobre el sueño de tres formas diferentes, en mayor o menor grado según peculiaridades, a partir de 30 dB:
Mediante la dificultad o imposibilidad de dormirse. Es decir insomnio.
Interrupciones del sueño que si son repetidas, pueden llevar al insomnio.
A partir de 40 dB(A) la probabilidad de despertar aunque el sueño sea formidable es grande.
Disminución de la calidad del sueño. Volviéndose este menos tranquilo y acortándose este menos tranquilo y acortándose sus fases mas profundas, en las que se dan los sueños es decir la dase paradójica. Aumentan la presión arterial y el ritmo cardiaco, hay cambios en la respiración.
32
como hostilidad, intolerancia, agresividad, aislamiento social y disminución de la tendencia natural hacia la ayuda mutua.
Los grupos esencialmente vulnerables son sumamente sensibles al ruido, como los niños, los ancianos, los enfermos, las personas con dificultades auditivas o de visión los fetos. Sin embargo el ser humano ha desarrollado una habituación al ruido, que en lugar de beneficiar, perjudica ya que las personas expuestas no se dan cuenta que dicha exposición es exagerada. Se han citado casos de soldados que han podido dormir junto a una pieza se artillería que no cesaba de disparar o de comunicadores que a pesar de la cercanía de un aeropuerto, logran conciliar el sueño, aun cuando este sea de poca calidad. Es cierto que a medio o largo plazo el organismo se habitúa al ruido, empleando para ello dos mecanismos diferentes por cada uno de los cuales se paga un precio distinto.
El primer mecanismo es la disminución de la sensibilidad del oído y su precio, la sordera temporal o permanente. Muchas de las personas a las que el ruido no molesta, es porque no oyen el ruido o lo oyen menos que otros o menos que antes. Naturalmente tampoco oyen otros sonidos que les son necesarios.
33
2.4.-SOLUCIONES QUE SE HAN INTENTADO.
Se han propuesto una gran cantidad de soluciones para evitar el ruido y los riesgos que este contrae. Por ejemplo muchos especialistas de la República Dominicana plantean la necesidad de legislar para que los niveles de ruidos sean regulados, al igual que como ocurre en otros países desarrollados, para garantizar la salud a la población. Esto porque a pesar de la gran cantidad de las leyes que se han propuesto en el ámbito de salud para controlar los problemas que contrae este factor, es necesaria la concientización sin escatimar esfuerzos.
En nuestro país la ley general de salud, declara de especial importancia en el ámbito de la salud pública la prevención y el control de los ruidos en el ámbito colectivo y familiar. Por otro lado, en otros países se han creado centros médicos avanzados en el tratamiento de los daños causados por los ruidos, porque cuentan con un equipo de médicos con amplio conocimiento de la materia.
El diseño urbanístico también tiene mucha incidencia en el ruido; las calles formadas por fachadas continuas a ambos lados de las mismas provocan un aumento considerable del nivel de ruido por el efecto cañón .
El flujo subterráneo de vías de tráfico denso puede ser una buena medida, pero siempre que se complemente con soluciones adicionales, pues se hace creamos puntos negros en las entradas y las salidas a causa del ruido generado e el interior. Por ello seria muy recomendable forrar el túnel con materiales absorbentes.
Los gobiernos, presionados por los inversionistas, mas que por el numero de sordos, están adoptando medidas de emergencia, que van desde impedir el sonido de las bocinas de los carros hasta la obligación de que las industrias adopten sistema de aislamiento de ruido y que sus trabajadores utilicen los elementos necesarios para que sus oídos no sean afectados.
34
Esto ayudaría a evitar las licencias e incapacidades laborales y por lo mismo, bajaría el numero horas/hombre improductivas. Las entidades prestadoras de salud mejorarían sus balances al bajar el numero de pacientes atendidos.las administradoras de riesgo profesionales no tendrían que desembolsar tanto dinero por indemnizaciones.
Es necesario tomar en cuenta que implantar medidas de control acústico es el diseño urbanístico no es fácil, sin embargo lo es mucho mas para la creación de nuevas ciudades o barrios.
2.5.- RUIDO EN LOS NEGOCIOS.
Niveles acústicos de fondo bajo a medios, es decir de entre 50 a 60 dB(A), son necesarias para interferir con una comunicación efectiva.
El nivel del sonido de una conversación en tono normal es, a un metro del hablante, de entre 50 y 55 dB(A). Hablando a gritos se puede llegar a 75 u 80 dB(A). Por otra parte, para que la palabra sea perfectamente inteligible es necesario que su intensidad supere en alrededor de 15 dB(A) al ruido de fondo. Por tanto, un ruido superior a 35 ó 40 dB(A) provocara dificultades en la comunicación oral que solo podrán resolverse, parcialmente, elevando el tono de voz. A partir de 65 dB(A) de ruido, la conversación se torna extremadamente difícil.
Dando un recorrido por cinco empresas con diferentes giros laborales, llegue a la conclusión que en todas, el ruido puede exceder los limites que por ley se especifican y en solo dos de ellas hasta es dañino.
35
de dejar su empleo, ya que las maquinas que ellos ocupaban provocaban daños colaterales en su sistema auditivo.

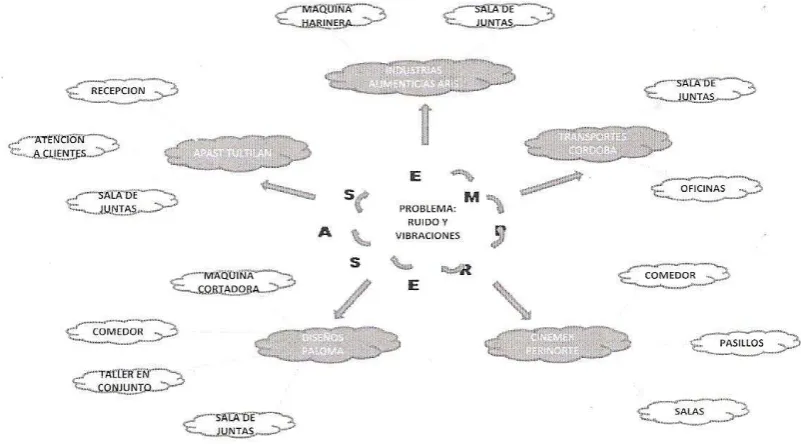

[image:40.595.96.497.198.420.2]A continuación se muestra un cuadro sinóptico de las cinco empresas y del lugar o maquina específica como propuesta inicial a estudiar:
Fig.2.51.- Lugares donde hay problemática de ruido en diversas empresas.
Las maquinas que se mencionan en el mapa mental son demasiado ruidosas.
En Industrias Alimenticias Aris la maquina harinera es la encargada de triturar los componentes de una mezcla homogénea en polvo, cuyo descanso no existe. Al realizar el proceso de compresión mecánico es demasiada la fuerza requerida, por lo cual se necesitan motores muy robustos, pesados y ruidosos. Este impacto acústico no solo es perceptible, sino que además es dañino, motivo que orilla a la empresa a contratar a solo tres personas siendo necesarias un mínimo de 5, pero a la vez al ser perjudicial la estancia ahí se estipula un bono extra dentro del pago, lo que hace inaccesible esta proeza en términos económicos del negocio.
36
empleados se han quejado rotundamente pro problemas auditivos a corto plazo a pesar de usar protección, adhiriendo gastos extras ala empresa, sin embargo estos no rebasan grandes cantidades, cual en términos financieros es casi despreciable.
Este problema no implica grandes pasibilidades de estudio o de implementación, ya ye en muchos casos la gente prefiere ganar mas, anteponiendo sus necesidades económicas a las de salud, ya que consideran muy subjetivo el hecho de un problema auditivo.
Por otro lado en el Taller de costura Diseños Paloma, ocurre algo muy similar, pero aquí definitivamente las maquinas cortadoras implican el cambio constante de usuario, ya que se usan conforme la demanda por zona de trabajo; habiendo 4; en cada una se dedican a una prenda en especifico, es decir la cortadora solo se ocupa en promedio una hora de cada 10 de trabajo, lo cual da pausas demasiado cómodas y largas en las cuales se descansa de este factor.
El sujeto que realmente esta en contacto directo con este tipo de contaminación es quien en ese momento esta cortando; haciendo énfasis a que todos llevaron una capacitación previa para poder manejarla por motivos administrativos y de estrategias para la gestión de la empresa. Sin embargo es necesario considerar un punto importante e indicar que estos dato de tiempos de uso, varían con respecto a la temporada, siendo de julio a diciembre meses de gran demanda, generándose gran tensión debido a este factor.
Es este caso solo han existido quejas proponiendo un cuarto aislado para el uso e las cortadoras, a lo que no se ha dado respuesta por falta de recursos financieros.
37
en la comodidad de los empleados para su buen desenvolvimiento en sus trabajos de manera eficaz, eficiente y con calidad.
Dentro de las fábricas siempre es reconfortante para el empleado contar con un buen servicio de comedor, ya que es el único lugar o momento en el que pueden platicar liberándose de la constante fatigo en su labor.
Parece ser ideal para su estudio, sin embargo el dueño ya ha pensado en esto desde el comienzo de su construcción, dado lo anterior, encontré que en ambas se plasmaba de manera notaria el concepto de relajación, ya que se encontraban aisladas de todo movimiento laboral que introdujera señales acústicas indeseadas.
Por ultimo considere el factor que más mención tuvo en el cuadro sinóptico, que habla de las Salas de Juntas.
Una sala de juntas es primordial, construyendo los cimientos sobre los que se basa la construcción de la organización de la empresa.
La comunicación como bien se ha mencionado es adherente a la existencia del ser humano, por lo que se necesita de un lugar con características esenciales; como la comodidad, eliminación de distractores, aislamiento de otros grupos de trabajo, aislamiento de otros departamentos; para llevarla a cabo con fines de realizar acuerdos que den las mejores soluciones para la empresa como tal.
2.6.- IMPORTANCIA DEL CONTROL DE RUIDO DE LA EMPRESA.
38
Como lo más importante es la salud de los trabajadores, se debe contribuir a mejorar las condiciones del ambiente de trabajo, principalmente para aquellas labores donde la parte acústica represente un factor de riesgo, pero sobre todo donde la producción genere dicho fenómeno consecuencia del desgaste en tiempo década maquinaria.
Establecer los niveles y tiempos máximos permisibles de exposición a ruido durante la jornada de trabajo.
Establecer los pagos que se le dará al personal por dicha exposición.
Implementar el inventario aspectos para disminuir o contrarrestar los efectos producidos, como tapones u otras medidas que generan gastos.
Incluir en ganancias, costos y precios los datos generados por dicha implementación.
El ruido puede causar la muerte dentro del campo laboral, es por eso que se han propuesto gran cantidad de medidas de implementación dentro de una empresa; que están obligadas por ley a cubrir de forma inmediata y especifica este aspecto. Esto mediante distintas propuestas dentro de la empresa:
Impartición de materias educativas de esta forma se hace conciencia a los trabajadores de los riesgos que implica la exposición al factor ruido de una manera prolongada.
Colocación de cartelones informativos promoviendo la utilización de protectores auditivos, esta parte es obligación del departamento de Recursos Humanos de la empresa.
39
Pero principalmente representa una barrera ante todas estas medidas, es la despreocupación de las personas ante eminente riesgo, se rehúsan a usar tapones en los oídos porque les causa molestias, o porque no se acostumbran a estos, muchas veces prefieren su comodidad, a costa de su salud.
A pesar de los esfuerzos por informar a la gente, esta no se tiene lo suficientes sobre las repercusiones del ruido.
2.7.- SALA DE JUNTAS DE UNA EMPRESA.
Una sala de juntas es primordial, construyendo los cimientos sobre los que se basa la construcción de la organización de la empresa. La comunicación como bien se ha mencionado es adherente a la existencia del ser humano, por lo que se necesita de un lugar con características esenciales; como la comodidad, eliminación de distractores, aislamiento de otros grupos de trabajo, aislamiento de otros departamentos; para llevarla a cabo con fines de realizar acuerdos que den las mejores soluciones para la empresa como tal. Actualmente se ha hecho hincapié muy importante en las empresas, sobre la implementación de salas de juntas. Se han equipado con tecnología de punta pensando en que la ubicación de un lugar de junta no debería ser un problema. Cada una de las salas puede ser configurada de acuerdo con sus necesidades y pensando que las desventajas son eminentes eliminando aspectos nocivos y agregando los necesarios:
Sin distracciones: se obtiene el máximo provecho de una junta en un ambiente profesional, el cual se diseña con un solo objetivo: productividad.
Bajos costos: ahorro de mas del 20% de lo que se gastaría rentando un espacio en un hotel.
40
Todo lo que se necesita: se pueden hacer adecuaciones requeridas, ya teniendo el espacio, es fácil su implementación, por ejemplo se puede tener a su disposición Internet de alta velocidad, equipo audio-visual y personal de soporte altamente calificado.
La toma de buenas decisiones requiere de un alto grado de concentración, del análisis de implementaciones en grupo. Para lo cual es necesario centrar el pensamiento en un solo ideal, la mejora. Es por eso que una sala de juntas es la única forma de reunir a personas con comodidad, agregando características importantes que dan un mejor ambiente laboral de profesionalismo.
2.8.- PÉRDIDAS ECONÓMICAS POR RUIDO.
41
El 31% de los habitantes de la UE se queja del ruido aun cuando todo lo anteriormente expuesto no es en general conocimiento, al menos en sus detalles, la población sin embargo tiene una mayor concienciación de los efectos nocivos del ruido y esta apreciación se esta incrementando de una manera acelerada. Por encuestas efectuadas se constata que el 31% de los habitantes de la UE se quejan del ruido, mientras que el 45% viven en zonas grises (sin confort acústico); pensemos que el problema no tiene una solo vertiente (el confort humano, aunque es evidente la más importante), sino que también tiene repercusiones económicas: el costo del ruido (medidas correctoras, o depresión de inmuebles, incluso de barrios enteros) oscila entre el 0,1 del PIB en Francia hasta el 0,4 de Suecia.
Como se muestra en la siguiente figura, son las perdidas económicas y sociales por ruido.
42
El factor de ruido causa un defecto orgánico en el oído interno que a la vez desarrolla una alteración funcional que puede ocasionar una discapacidad. Esta discapacidad representa una minusvalía que o puede reducirse a través de tratamientos médicos, quirúrgicos o rehabilitadores, lo que conduce a una disminución de la calidad de la vida por parte del paciente y además una merma económica para la sociedad.
2.9.-TRASCENDENCIA EN SISTEMAS ADMINISTRATIVOS.
Este imprescindible problema se ha convertido en una gran oportunidad de negocio. Durante los últimos años se ha impuesto la teoría de los precios hedónicos, que habla del interés por parte de las familias de habitar en áreas silenciosas y con altos indicadores de calidad ambiental, por lo cual están dispuestas a pagar un sobreprecio por cada unidad habitacional. Esta opción esta dirigida a un estrato muy alto con capacidad económica suficiente de escoger vivir en áreas alejadas de este tipo de contaminación. El resto tiene que acostumbrarse a convivir con los sonidos de las ciudades y saber que su oído diariamente se esta perdiendo y que su estrés va en aumento.
43
En este proyecto de investigación y desarrollo tecnológico que tiene origen a esta necesidad, siendo apoyado por el programa avance del CONACYT.
El controlador del ruido acústico, es un producto de tecnología avanzada basado en Procesadores Digitales de Señales (DSP) o en Dispositivos de Compuertas Programables ene le Campo (FPGA). En pruebas industriales se han logrado reducciones de más de 20 dB para fuentes de un solo tono. Este proyecto prevé un gran impacto.
Ventas anuales del producto: 8 millones de pesos (Estimado por año).
Mercado potencial del producto: $ 1000 a 2500 millones de pesos.
Empleos generados (en nivel y especialidad):
o Doctorado: 5 o Maestría: 8 o Licenciatura:15
ISR generado $71,020;
IVA: $49,605
Patentes nacionales: 5 o más, pero continua en trámite.
Monto otorgado: (Otorgado por el Comité Interinstitucional: SHCP, SE, SEP y CONACYT)
Costo Total del Proyecto: $ 6, 000,000 M.N.
Además de:
o Mejora el medio ambiente: Contribuye a disminuir los
niveles de ruido en las industrias, mejorando las condiciones de trabajo.
o El cumplimiento puntual de la norma
NOM-011-STPS-2001
.
Este proyecto esta bien definido, se requiere un ímpetu mayor por las PyMES, ya que la estimación de trabajo para esta rama, es muy amplio, principalmente en México, porque al igual que en los países desarrollados, la gente esta dispuesta a pagar mejor por la tranquilidad en sus viviendas, a pesar de la economía tan limitada en determinadas zonas.
Donde se establecen las condiciones de seguridad e higiene en los centros e trabajo donde se
44
CAPITULO III
45
MEDICIONES DEL RUIDO
El ruido es una particularidad muy estudiada en la rama de la física, es decir en la acústica, ya que la existencia de este en cualquier artefacto y en cada aspecto que nos rodea, causa que la información proviene de cualquier fuente, sea errónea, no entendible, incompleta o hasta fallida. Cuyo estudio es sumamente complejo debido a que es un fenómeno completamente aleatorio, limitando el campo de estudio a su explicación y observación de una manera objetiva, pero azarosa, es decir no determinista, haciendo uso de una infinidad de ecuaciones que intentan explicar su comportamiento.
Actualmente se intenta predecir su comportamiento, sin embargo este estudio solo esta dedicado para su comprensión en una sala de juntas, y con esto su eliminación, para lo que necesito mediciones en todos los puntos donde se presenta con mayor intensidad, y así recurrir a procedimientos de absorción típicamente estudiados.
3.1.- NORMATIVIDADES DEL RUIDO.
Mucho se ha escrito acerca de la definición de los límites de peligrosidad por exposición a niveles de ruido excesivos. Como las siguientes normatividades:
46
TABLA 3.11.- Tiempo máximo de exposición permitido.
TIEMPO DE EXPOSICION EN HORAS NIVEL SONORO dBA
8 90
4 93
2 96
1 99
.5 102
.25 105
Cada aumento de 3 dB disminuye el tiempo máximo de exposición a dicha fuente emisora.
NOM/STPS/011/1994: Conocido como el instructivo número 11 que esta basado en la norma anterior, que es relativo a las condiciones de seguridad e higiene en los centros de trabajo donde se genere ruido. En el que se establece y desarrolla lo dispuesto en el articulo 140 del Reglamento General de Seguridad e Higiene en el Trabajo, haciendo referencia a los máximos permisibles de exposición a ruido y vibraciones, y publicado en el Diario Oficial de la Federación en el 11 de abril de 1985.
NOM-STPS-35-1986 y la NOM-STPS-080-1994: Anteriormente la NOM-SS-50-1988 donde se publican algunas modificaciones de forma, completando su forma operativa. Establecen la metodología para determinar el patrón de atenuación de los protectores auditivos y el nivel sonoro continuo equivalente presente en un centro de trabajo.
47
NORMA AA-37: Es la encargada de determinar el nivel sonoro emitido por los vehículos con motores. En un método de análisis dinámico.
NORMA AA-41: Determinación del nivel sonoro emitido por biciclos motorizados.
NORMA AA-43: Determinación del nivel emitido por fuentes fijas. Este método es el más ocupado para la determinación de una propuesta de aislamiento en cualquier sala o departamento. Tiene los valores mostrados en la siguiente tabla:
TABLA 3.12.- Ruido acústico permisible en los horarios establecidos.
HORARIOS LÍMITE MÁXIMO PERMISIBLE
6-22 horas 68 dB(A)
22-6 horas 65 dB(A)
El origen de estas ultimas tres data de mediados de la década de los años 60´s por lo que se requirió en una extenuante revisión para poder adoptarlas con Normas Mexicanas.
3.2.- FUENTES DE RUIDO.
Las fuentes de ruido mas importantes que se pueden encontrar en las zonas mas habitadas suelen ser las siguientes:
Tráfico rodado: Constituye la principal fuente de ruido en las zonas de mayor urbanización, donde existe la mayor cantidad de tránsito. Contribuyendo con estos la desorganizada forma de controlarlo, mediante falta de legislaciones en este aspecto.
48
carretera, sin embargo cuando la gente expuesta a este factor es mucho mas dañada, debido a si superior intensidad.
Aeropuertos y aviación: Afecta a las personas que trabajan o habitan cerca del aeropuerto, en un área bastante amplia, también a la tripulación, pasajeros y personal de tierra de los aeropuertos cuando no esta bien controlado. La principal fuente de ruido en los aeropuertos se produce en las maniobras de aterrizaje y despegue.
Actividades industriales: Es muy variado en intensidad y en frecuencia, y depende de múltiples factores. Cabe destacar el ruido originado en áreas de construcción, tanto de infraestructuras como de edificación.
Actividades recreativas: Propio de áreas urbanas, las fuentes más problemáticas se ubican próximas a lugares de ocio nocturno como lo bares y las discotecas.
Vecindario: Las actividades producidas a diario por las comunicaciones de vecinos, perros, equipos e instrumentos de música, voces, además es importante mencionar que cuando los vecinos forman parte de diversas actividades que pueden aumentar dicho ruido, como es el caso de la sala de juntas a estudiar este proyecto, donde existe una colindancia poco cercana de aproximadamente 100 metros con una primaria, donde las horas pico de ruido es a la hora de salida y entrada de ambos turnos.
Instalaciones: Muchos de los aparatos utilizados dentro de una empresa para dar comodidad, son causantes del aumento de ruido, que puede perjudicar a los trabajadores.
49
3.3.-RELACIÓN SEÑAL A RUIDO (S/N)
Cuando se quiere percibir un mensaje de información, se trata de orientar el oído en la dirección de donde proviene, y eliminar lo más que se puede, el ruido. Sin embargo cuando el ruido que acompaña a la señal es grande en comparación con esta, es complicado enfocarse en la señal de información.
A la relación o proporción entre intensidad de la señal que se transmite e intensidad del ruido que la corrompe, se denomina relación señal/ruido (S/R) y se le indica y mide en dB, cuya unidad es logarítmica y adimensional. La formula para calcularlo es la siguiente:
ec. (3.1)
Cuando la relación S/R es pequeña, la comprensión del mensaje es casi nula, debido a que el ruido es casi comparado con la señal.
De esta forma es como se pueden establecer las escalas que permitan caracterizar las propiedades acústicas de la sala de juntas.
En caso del análisis de una fuente de ruido puntual cualquiera que sea; la magnitud de ruido emitido por esta , se puede expresar mediante una función de transferencia que es el resultado de dividir la relación S/R en la entrada por la relación S/R en la salida. Esto es:
ec. (3.2)
50
⁽ ⁽ ec. (3.3)
En lugar de , es más común efectuar la medida de la figura de ruido ponderados en función de la curva A.
3.4.- PONDERACIÓN ACÚSTICA TIPO A.
La ponderación es el filtrado de una señal acústica para poder escucharla y saber de manera objetiva su respuesta en frecuencia y en intensidad, o sonoridad.
Sin embargo existen dificultades para la implementación de dicho filtrado para instrumentos de medición, el más obvio era que el ruido se comportara de diferente manera con respecto a la dependencia de la frecuencia para diferentes niveles físicos del sonido. Por ejemplo a muy bajos niveles, solo los sonidos de frecuencias medias son audibles, mientras que a altos niveles, todas las frecuencias se escuchan más o menos con la misma sonoridad. Por lo tanto parecía razonable diseñar tres redes de ponderación de frecuencia correspondientes a niveles de alrededor de 40 dB, 70 dB y 100 dB, llamadas A, B y C respectivamente. La red de ponderación A, también llamada red de compensación A, que se aplica a los sonidos de bajo nivel, la red B a los niveles medio y la C a los de nivel elevado. El resultado de una medición efectuada con la red de ponderación A se expresa en decibeles A, abreviados dB(A) o algunas veces dB(A), y análogamente para las otras.
