Clasificación de piezas con un robot Mitsubishi® RVM1 aplicando técnicas de visión artificial

(1)

INSTITUTO POLITÉCNICO NACIONAL

ESCUELA SUPERIOR DE INGENIERÍA

MECANICA Y ELÉCTRICA

_“

CLASIFICACIÓN DE PIEZAS CON UN ROBOT MITSUBISHI®

RVM1 APLICANDO TÉ

_{CNICAS DE VISIÓN ARTIFICIAL”}

T E S I S

QUE PARA OBTENER EL TÍTULO DE

INGENIERO EN COMUNICACIONES Y ELECTRÓNICA

P R E S E N T A

FATIMA RAQUEL RIVAS BONILLA

ASESORES:

Dr. ABRAHAM RODRÍGUEZ MOTA

Dr. LEONEL GERMAN CORONA RAMÍREZ

(2)

(3)

III ÍNDICE

Página

Resumen………. XVI

Objetivos………. XVII

Objetivos generales Objetivos particulares

I Introducción………... XVIII

II Marco teórico

Capítulo I ANTECEDENTES

1.1 Generalidades……….... 1

1.2 Sistema básico de un robot manipulador……… 3

1.2.1 Morfología………. 3

1.2.2 Clasificación de robots……… 5

1.2.3 Configuraciones principales……….. 7

1.2.4 Características………. 9

1.2.4.1 Grados de libertad (GDL)……… 9

1.2.4.2 Espacio de trabajo……… 10

1.2.4.3 Precisión de movimientos………... 10

1.2.4.4 Capacidad de carga………. 11

1.2.4.5 Velocidad………... 11

1.2.4.6 Tipos de actuadores………. 12

1.3 Control de manipuladores………. 13

1.4 Aplicaciones……… 14

1.5 Planteamiento del problema………. 15

1.5.1 Justificación………. 16

(4)

IV Capítulo II CONCEPTOS DE ROBÓTICA

2.1 Cinemática Directa………. 19

2.2 Cinemática Inversa………. 19

2.3 Parámetros Denavit-Hartenberg……….. 19

2.4 Matriz de rotación………... 22

2.5 Traslación de un sistema de coordenadas………. 25

2.6 Matriz de transformación homogénea……… 27

Capítulo III CONCEPTOS DE VISIÓN ARTIFICIAL 3.1 Procesamiento digital de imágenes………. 29

3.1.1 Elementos de un sistema de procesamiento digital de imagen.. 29

3.2 Imágenes digitales……….. 30

3.3 Formatos de imagen……….. 32

3.3.1 Fundamentos de color……… 33

3.3.1.1 Modelo RGB………... 33

3.3.1.2 Modelo XYZ………. 35

3.3.1.3 Modelo HSI………... 35

3.4 Bordes de imagen……….. 36

3.5 Mascara de una imagen……… 36

3.6 Elementos de calibración……….. 37

3.6.1 Transformación de perspectiva………. 39

3.7 Procesamiento de imágenes……… 41

3.7.1 Método de dominio del espacio……… 41

3.7.2 Método en el domino de frecuencias……… 42

3.8 Análisis de imagen………... 42

3.9 Histograma……….. 42

3.9.1 Ecualización del histograma……….. 43

3.9.2 Intensidad……….. 44

3.10 Filtros……….. 44

(5)

V

3.10.1.1 Filtro espacial paso bajo………... 46

3.10.1.2 Filtro paso bajo promedio………. 46

3.10.1.3 Filtro paso bajo de mediana……… 47

3.10.1.4 Filtro paso bajo mínimo……… 47

3.10.1.5 Filtro paso bajo máximo………... 48

3.10.1.6 Filtro paso bajo gaussiano……… 49

3.10.2 Filtro espacial paso alto……… 49

3.10.2.1 Filtro paso alto High-Boost……… 50

3.10.2.2 Filtro paso alto derivativo……….. 51

3.10.2.3 Primera derivada……… 51

3.10.2.4 Segunda derivada……….. 53

Capítulo IV CONCEPTOS ELECTRÓNICA 4.1 Comunicación serie……… 55

4.2 Circuito de transmisión de datos………... 56

4.3 Norma RS-232………... 57

4.4 Grupos de señales RS-232……… 58

III Desarrollo Capítulo V CARACTERÍSTICAS PRINCIPALES ROBOT MITSUBISHI “MOVEMASTER RV-M1” 5.1 Robot Mitsubishi “MOVEMASTER RV-M1”………. 63

5.1.1 Principales características del Robot Mitsubishi “MOVEMASTER RV-M1”……….. 64

5.1.2 Espacio de trabajo………... 67

5.2 Componentes del robot Mitsubishi “MOVEMASTER RV-M1”……… 67

5.2.1 Unidad de manejo “Drive-Unit” D/U-MI……… 68

5.2.2 Control maestro “Teaching Box” T/B-MI……….. 69

(6)

VI

5.3.1 Instrucciones de control de posición y movimiento……… 72

5.3.1.1 Control de programa……… 75

5.3.1.2 Control de mano……….. 75

5.3.1.3 Control de entrada y salida (I/O) de datos……….. 76

5.3.1.4 Control de comunicación a través de RS232………….. 76

5.3.2 Métodos de programación de robots……… 77

5.3.2.1 Ejecución de programas……….. 77

5.3.2.2 Señales electrónicas de comunicación………. 78

5.3.2.3 Posición de inicio (Home) y tipos de error……… 78

5.4 Seguridad y operación del Robot Mitsubishi “MOVEMASTER RV-M1”... 78

IV Resultados Capítulo VI SOLUCIÓN DE CINEMÁTICA DIRECTA E INVERSA DEL ROBOT MITSUBISHI RV-M1 6.1 Cinemática directa……….. 81

6.1.2 Parámetros Denavit-Hartenberg………... 81

6.2 Cinemática inversa……… 85

Capítulo VII DESARROLLO DEL PROYECTO 7.1 Funcionamiento y operación básica del sistema………... 89

7.1.2. Detección de objetos……… 90

7.1.2.1 Clasificación de objetos por morfología……… 99

7.1.2.2 Clasificación de objetos por color………. 101

7.2 Comunicación serial con el puerto………... 104

7.2.1 Configuración del puerto serie………. 104

7.3 Programación del Brazo Manipulador………. 105

(7)

VII

7.5 Determinación de las condiciones óptimas de operación……… 109

7.5.1 Pruebas……… 110

7.5.2 Pruebas por espesor……….. 110

7.5.3 Pruebas de iluminación………. 112

7.5.4 Segmentación de color……….. 114

7.6 Identificación de objetos……… 115

7.7 Análisis de resultados a las distintas pruebas………... 119

7.8 Prueba de funcionamiento general del proyecto………... 121

CONCLUSIÓN……… 127

REFERENCIAS……….. 131

REFERENCIAS DE IMÁGENES………. 133

(8)

VIII

ÍNDICE FIGURAS

Página

Figura 1.1 Brazo humano vs Robot industrial……….. 3

Figura 1.2 Tipos de articulaciones……….……. 4

Figura 1.3 Grados de Libertad de un manipulador………...……. 5

Figura 1.4 Configuraciones principales……….……. 8

Figura 1.5 Motor de corriente continua………...……. 12

Figura 1.6 Motorreductor……….……. 13

Figura 1.7 Servomotor………...……. 13

Figura 1.8 Brazo robótico en fabricación de autos………...……. 14

Figura 1.9 Brazo robótico en la medicina………...……. 15

Figura 1.10 Brazo en la industria………. 15

Figura 1.11 Robot Teleoperador………. 15

Figura 1.12 Diagrama a bloques del proyecto………. 17

Figura 2.1 Parámetros D- H para eslabones………..……. 22

Figura 2.2 Sistema de dos coordenadas………..……. 23

Figura 2.3 Sistema de coordenadas trasladado……….……. 26

Figura 3.1 Sensibilidad espectral del ojo humano……… 30

Figura 3.2 Sensores de área………...……….. 31

Figura 3.3 Reflexión especular……… 32

Figura 3.4 Reflexión difusa………... 32

Figura 3.5 Imagen en diferentes tipos de formato………... 33

Figura 3.6 Distribución de colores en cubo RGB……….. 34

Figura 3.7 Distribución de colores en modelo XYZ…... 35

Figura 3.8 Espacio de color en modelo HSI……….. 35

Figura 3.9 Visualización de una máscara……….. 36

Figura 3.10 Rotación de un punto alrededor de los ejes………. 38

Figura 3.11 Proceso de formación de imágenes……….. 39

(9)

IX

Figura 3.13 Imagen promedio……….. 47

Figura 3.14 Imagen mediana………... 47

Figura 3.15 Imagen mínima………. 48

Figura 3.16 Imagen máxima………. 48

Figura 3.17 a) Imagen con ruido, b) Imagen con máscara de Gauss………... 49

Figura 3.18 Imagen filtro paso alto……….. 50

Figura 3.19 Imagen filtro High-Boost……….. 51

Figura 3.20 a) Bordes horizontales, b) bordes verticales……… 53

Figura 3.21 Filtro de segunda derivada……….. 53

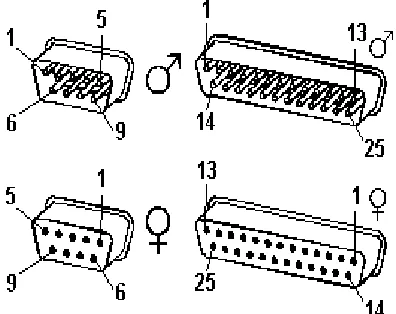

Figura 4.1 Estructura de un carácter que se transmite en forma serial asíncrona…. 55 Figura 4.2 Conectores DB9 y DB25……….. 56

Figura 4.3 Circuito de transmisión de datos……….. 57

Figura 4.4 Características de las señales de la interfaz RS-232………... 58

Figura 5.1 Robot Mitsubishi® RV-M1………. 63

Figura 5.2 Articulaciones del manipulador robot Mitsubishi RV-M1……….. 66

Figura 5.3 Estado de trabajo Robot Mitsubishi® RV-M1………. 67

Figura. 5.4 Componentes Robot Mitsubishi® RV-M1……….. 68

Figura 5.5 Unidad de manejo, vista angular……….. 68

Figura 5.6 Unidad de manejo: vista frontal……… 68

Figura 5.7 Teaching box………... 69

Figura 5.8 Operación correcta Robot Mitsubishi® RV-M1……….. 79

Figura 6.1 Parametrización del robot Mitsubishi RV-M1………. 81

Figura 6.2 Configuración de referencia, Manual Robot Mitsubishi RV-M1…………. 82

Figura 6.3 Desarrollo cinemática inversa………... 86

Figura 7.1 Diagrama de flujo captura de imagen……….. 91

Figura 7. 2 Diagrama de flujo de obtención de cúmulos………. 92

Figura 7. 3 Detección de rangos de cúmulos de los colores………... 93

Figura 7.4 Cúmulos de colores……… 93

Figura 7.5 Imagen capturada………... 94

(10)

X

Figura 7.7 Diagrama de flujo de conversión a escala de grises………. 94

Figura 7.8 Imagen de objetos después de la transformación binaria……… 95

Figura 7.9 Diagrama de flujo para la detección de bordes y regla de la cadena…… 96

Figura 7.10 Bordes de objetos………. 97

Figura 7.11 Firma de circulo………...………... 97

Figura 7.12 Firma de cuadrado………... 97

Figura 7.13 Firma de triangulo………...……... 97

Figura 7.14 Diagrama de flujo para obtener los centroides……… 98

Figura 7.15 Diagrama de flujo para clasificar morfologías……….. 100

Figura 7.16 Morfología de círculos……….. 101

Figura 7.17 Morfología de triángulos……….. 101

Figura 7.18 Morfología de cuadrados………. 101

Figura 7.19 a) Segmentación color verde b) Segmentación color azul c) Segmentación color rojo d) Segmentación de fondo………... 102 Figura 7.20 Diagrama de flujo para el reconocimiento de color………... 103

Figura 7.21 Diagrama de flujo configuración del puerto……….. 105

Figura 7.22 Diagrama de flujo de la programación para el robot manipulador…….. 107

Figura 7.23 Diagrama de flujo de interfaz gráfica………. 108

Figura 7.24 Interfaz gráfica……….. 109

Figura 7.25 Objetos de espesor de 2.54 centímetros……….. 110

Figura 7.26 Detección por segmentación de Colores y fondo……… 111

Figura 7.27 Detección de bordes con ruido………... 111

Figura 7.28 Objetos de 2 mm de espesor……….. 111

Figura 7.29 Segmentación de objetos de 2 mm de espesor………. 112

Figura 7.30 Imagen capturada en luz ambiente……….. 112

Figura 7.31 Imagen capturada con lámpara de luz blanca………. 113

Figura 7.32 Imagen capturada con dos lámpara de luz blanca………. 113

Figura 7.33 Captura de imagen original……… 114

Figura 7.34 Segmentación de figuras en color rojo……….. 114

(11)

XI

Figura 7.36 Segmentación de figuras de color azul……… 115

Figura 7.37 Selección de color y forma……….. 116

Figura 7.38 Obtención de la figura seleccionada………. 116

Figura 7.43 Captura de imagen………... 122

Figura 7.44 Selección de color……… 122

Figura 7.45 Selección de forma………... 123

Figura 7.46 Segmentación de color y forma………. 123

Figura 7.47 Obtención del objeto con robot Mitsubishi RVM1……… 124

Figura 7.48 Deposito de la pieza en el lugar asignado……… 124

(12)

XII

ÍNDICE TABLAS

Página

Tabla 1.1 Clasificación de Robots según AFRI………... 5-6

Tabla 1.2 Clasificación de Robots Industriales por Generación………... 6

Tabla 1.3 Clasificación de Robots según T.M.Knasel………... 6-7 Tabla 1.4 Espacio de Trabajo………... 10

Tabla 3.1 Ocho colores básicos RGB………... 34

Tabla 3.2 Máscara para detectar puntos aislados diferentes de un fondo……... 42

Tabla 3.3 Tipos de filtros………... 45

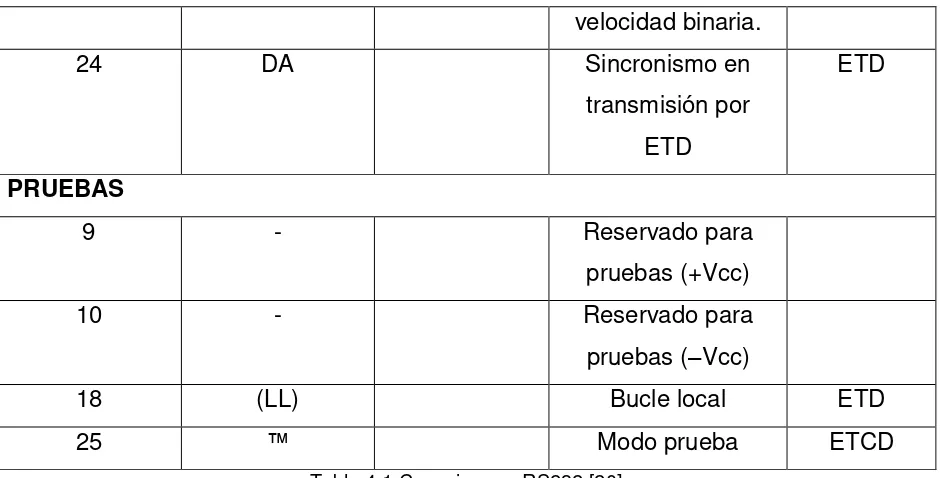

Tabla 4.1 Conexiones RS232………... 59-61 Tabla 5.1 Características principales de la articulación J1………. 65

Tabla 5.2 Características principales de la articulación J2………. 65

Tabla 5.6 Principales funciones del Teaching……….. 70-72 Tabla 6.1 Parámetros de Denavit-Hartenberg para el Robot RV-M1………... 82

Tabla 7.1 Comparativa de resultados de espesor………... 120

(13)

XIII A DIOS

Por ser mi torre fuerte y nunca soltarme de la mano, por guiarme y darme la fortaleza que muchas veces me ha hecho falta. Por la bendición de tener una familia unida donde tú y mamá María siempre han estado presentes y permitirme cumplir una de mis metas teniendo en cuenta que todo lo que haga es una oportunidad más para ayudar a las personas. Te amo Dios.

A mis Padres y hermanos

Por guiarme en el camino y no dejarme vencer por muy difíciles que sean las circunstancias, por darme las herramientas para ser una persona de bien, por confiar en mi pero también por los momentos en que es necesario ser severos. Por su esfuerzo, honradez y trabajo, pero sobre todo por enseñarme a respetar y valorar a las personas, ¡Los amo con todo el corazón!

Eli por ser esa personita que me hace entender que la vida también es para divertirse, porque más allá de ser hermanas somos amigas, por tu paciencia, por ser mi compañera en muchos procesos de mi vida y sobre todo por tus consejos. Te amo hermana.

(14)

XIV

AGRADECIMIENTOS

A mis asesores

Por su tiempo, disposición, dedicación, paciencia, por aportar su experiencia, ideas y enseñanzas.

Por ser un claro ejemplo de querer formar ingenieros productivos para este país.

GRACIAS

Dr. Corona Ramírez Leonel Germán

(15)

XV Palabras clave

Control, Hardware, Manipulador, Robot, Software, Visión Artificial.

Abstract

The present work aims at providing a solution to improve the classification and object detection processes of an automated system developed by the CIM laboratory at the Professional Unit of Engineering and Advanced Technologies. The analyzed system operation refers to the use of a Mitsubishi robot RV-M1 to select regular geometry shaped forms (soft) based on color and morphology, by applying various techniques and properties such as machine vision, clusters, classes, gray scale, binarization, edge detection, firms, schools, lighting, and thicknesses, in order to optimize image processing and facilitating the execution of other processes.

PC-Robot and PC-Image-capture-device (webcam) communications are implemented as serial communications in order to transfer captured images and give commence to the image processing, object location, and robot arm positioning and pieces handling processes. A graphic user interface was created to give control to the users over the image capture and color or shape classification options. So the system will select and relocate the selected piece on a defined new workspace location.

(16)

XVI Resumen

El presente trabajo surge de la necesidad de mejorar el proceso de clasificación y detección de objetos de un sistema automatizado desarrollado en el laboratorio CIM de la Unidad Profesional Interdisciplinaria en Ingeniería y Tecnologías Avanzadas. El funcionamiento del sistema analizado se orienta a la selección de piezas con geometría regular (suave) con el robot Mitsubishi® RV-M1, a partir de su color y morfología, lo anterior aplicando distintas técnicas de Visión Artificial tales como, cúmulos, clases, escala a gris, binarización, detección de bordes, firmas, centros, iluminación y espesores con la finalidad de optimizar las imágenes y facilitar los distintos procedimientos que se ejecuten.

La comunicación entre la PC y el Robot, así como la PC y el equipo de captura (webcam) se implementa mediante un protocolo de comunicación serial, al realizar la captura de la imagen esta se transfiere al equipo de cómputo para iniciar el procesamiento de la imagen, posteriormente la localización del objeto y así el brazo robótico se moverá para recolectar la pieza seleccionada. En seguida se crea una interfaz gráfica la cual proporciona las funcionalidades de capturar imagen y clasificación por color y/o forma, esto determinado por el usuario, finalmente se transfiere la pieza a otro punto del espacio de trabajo de la estación como del robot.

(17)

XVII

CLASIFICACIÓN DE PIEZAS CON UN ROBOT MITSUBISHI® RVM1

APLICANDO TÉCNICAS DE VISIÓN ARTIFICIAL.

OBJETIVOS

Objetivos Generales:

Clasificar y seleccionar piezas de geometría regular con el robot Mitsubishi® RV-M1, a partir de su color y forma aplicando técnicas de visión artificial.

Objetivos Particulares:

 Realizar análisis Cinemático del Robot: I. Parámetros de Denavit-Hartenberg. II. Cinemática Directa.

III. Cinemática Inversa.

 Implementar la interfaz de comunicación entre un equipo de cómputo tipo PC y el equipo de captura de imagen (webcam).

 Implementar la interfaz de comunicación entre el robot, un equipo de computo tipo PC y el equipo de captura de imagen.

 Procesar imágenes con técnicas de Visión Artificial (bordes, binarización y firmas).

I. Clasificación por color. II. Clasificación por forma.

(18)

XVIII

INTRODUCCIÓN

En los últimos años ha tomado auge la automatización industrial, con un tránsito acelerado desde su concepción inicial denominada “fija” que consistía en la producción automática de elementos, piezas y productos en grandes cantidades y de manera repetitiva, a su denominación actual, “automatización flexible” [9], que consiste en adecuar la producción a la demanda de un mercado en constante cambio por medio de un sistema de producción programable y adaptable.

Esta expansión es atribuible en gran medida a la constante necesidad en la industria por automatizar sus procesos, por ejemplo, en la producción, implementar tecnología de punta y aplicar técnicas de visión artificial, mejorando así la calidad de sus productos, reduciendo tiempos y costos.

Históricamente, la primera vez que se hizo uso de las técnicas de procesamiento de imágenes fue en los años veinte, cuando se transmitieron imágenes de fotografías periodísticas a través de cable submarino entre Londres y New York [1], con esto se redujo el tiempo entre emisión y recepción de las imágenes de una semana (por barco) a tres horas (por cable).

Actualmente, la mayoría de los sistemas de visión por computadora se encuentran instalados en las plantas manufactureras para efectuar tareas de control automatizado de procesos y control de calidad de los productos; esto mediante algoritmos de conteo y detección de patrones lo cuales son seleccionados de acuerdo a las necesidades de cada proceso y sólo es utilizada una cámara, ya que no es preciso conocer la ubicación del objeto en el espacio.

(19)

XIX

El proyecto inicia con la investigación de los diferentes manipuladores empleados hoy en día, así como sus aplicaciones, al igual que las diferentes técnicas implementadas para la detección de objetos por visión artificial. Continuando con el diseño de los algoritmos para clasificación de piezas y para finalizar, la manipulación de estas, por medio de un brazo mecánico de cinco grados de libertad.

Por lo cual, en el Capítulo I, se presentan los antecedentes, referenciando trabajos relacionados con este tema.

En el Capítulo II, se muestra el modelo matemático del robot manipulador, analizando sus dimensiones, alcances, área de trabajo y velocidad, además se presentan las matrices de transformación homogénea propias de cada articulación y finalmente se desarrolla la cinemática directa e inversa con la finalidad de comprobar los resultados obtenidos.

Una vez conocidas las características del robot, se describen las distintas técnicas de visión artificial en el procesamiento de imagen (Capítulo III), como son: bordes, centroides, histograma y formato RGB.

En el Capítulo IV, se explica el proceso de la normalización de la interfaz así mismo, se hace hincapié al protocolo RS232C, empleado en este proyecto para la comunicación, entre el brazo manipulador y la PC.

Capítulo V, se presentan las características generales para la obtención del algoritmo de programación, para la clasificación y recolección de piezas, del Robot Mitsubishi® RV-M1, así como de la interfaz gráfica (guide).

Capítulo VI, se muestra la cinemática directa y la cinemática inversa desarrollada en condiciones iniciales, es decir, determinada por el fabricante conocido como posición home para el Robot Mitsubishi RV-M1, con la finalidad de establecer los parámetros Denavit-Hartenberg, al igual que obtener la posición y orientación del efector final del robot y encontrar los distintos valores que adoptan las coordenadas articulares del mismo.

(20)

XX

(21)

1 CAPÍTULO I ANTECEDENTES 1.1 Generalidades

Actualmente la implementación de robots industriales facilita y perfecciona los procesos en cadena [2], ya que los brazos robóticos permiten hacer los trabajos eficientes y en menor tiempo [3], un claro ejemplo es la industria automovilística donde son empleados la mayor parte de los robots hoy día instalados a nivel mundial.

En los últimos años los robots controlados por visión e inteligencia artificial representan la técnica más innovadora en la automatización de procesos, debido a que el sentido visual es la forma más precisa de adquirir información del entorno. En lo que se refiere al área de robótica, en un principio se presentaron limitantes, debido a las exigencias de datos de procesamiento cuando se involucran imágenes. Los primeros intentos de hacer partícipe la visión artificial, fue en guiar robots manipuladores después de haber procesado la imagen; está técnica es conocida como “ver y mover”[4].

En la actualidad estas técnicas con los sistemas micro electromecánicos, cuyo tamaño va desde centímetros hasta milímetros, los robots microscópicos podrían emplearse para avanzar por vasos sanguíneos con el fin de suministrar medicamentos o eliminar bloqueos arteriales, además podrían trabajar en el interior de grandes máquinas para diagnosticar con anticipación posibles problemas mecánicos.

(22)

2

En la Escuela Superior Politécnica de Litoral (ESPOL), se desarrolló un proyecto denominado clasificación de objetos por su forma [6], elaborado por Valle Reyes Patricio y Yépez Díaz Boris, el cual consiste en clasificar objetos por forma (cuadrado, círculo, u otro), una vez clasificado el objeto se envía a una matriz en donde se colocaba el cuerpo seleccionado, en caso de que no coincidiera con la forma se enviaba el objeto a una categoría llamada “no identificados”.

En la Universidad Peruana de Ciencias Aplicadas (UPC), se desarrolló un sistema de reconocimiento y clasificación de patrones basado en procesamiento digital de imágenes y redes neuronales[7], elaborado por Briceño Maraví Herver, dicho sistema cuenta con una banda transportadora que permitía ingresar diferentes tipos de piezas u objetos a un recinto llamado zona de captura. Una vez reconocido el objeto (por color y parámetros geométricos) el computador envía una señal de mando al sistema de control para posicionar los recipientes y recibir la pieza reconocida.

En lo que respecta a la Ciudad de México, en la Universidad Autónoma Metropolitana el M. en C. García Santillán Elías desarrollo el proyecto llamado “Detección y clasificación de objetos dentro de un salón de clases empleando técnicas de procesamiento digital de imágenes” [8], el cual es desarrollado limitándose a reconocer 10 objetos pequeños, y así realizar un sistema de reconocimiento automático de objetos.

(23)

3 1.2 Sistema básico de un robot manipulador

La morfología de los robots industriales, presenta cierta similitud respecto a un brazo humano (Figura 1.1), debido a esto se emplean términos como cintura, hombro, brazo, muñeca, etc., para referenciar a una imagen ya asimilada en el cerebro humano con un mecanismo nuevo y facilitar su comprensión.

Figura 1.1 Brazo humano vs Robot industrial[1]

Una vez identificada la nomenclatura de un robot industrial, es necesario conocer los elementos que lo componen y permiten su funcionalidad.

1.2.1 Morfología

Está formado por una serie de elementos estructurales con articulaciones entre ellos [10], y un efector final, el cual puede ser una pinza o un dispositivo especial, en base a la tarea encomendada.

Las articulaciones son los elementos que permiten el movimiento relativo entre los elementos estructurales o eslabones sucesivos [11], estas se clasifican en función del tipo de movimiento (Figura 1.2).

(24)

4

 Articulación prismática: Se caracteriza por contar con un solo grado de libertad, que consiste en una traslación a lo largo del eje de la articulación.  Articulación cilíndrica: En esta articulación existen dos grados de libertad:

rotación y una traslación.

 Articulación planar: Está determinada por el movimiento de desplazamiento en un plano.

 Articulación esférica: Es similar a la articulación del codo, cadera o la rodilla en el cuerpo humano.

Figura 1.2 Tipos de articulaciones [2]

(25)

5

De forma general los elementos terminales pueden ser divididos en dos categorías: pinzas (grippers) y herramientas. Las pinzas son utilizadas para tomar objetos y sujetarlos hasta el ciclo de trabajo del robot y una herramienta se utiliza en aplicaciones en donde el robot realiza alguna operación en la pieza de trabajo como por ejemplo: soldadura por punto, por arco, etc.

Figura 1.3 Grados de Libertad de un manipulador [3]

1.2.2 Clasificación de robots

La evolución de la tecnología origina una diversa categorización de robots de acuerdo a sus aplicaciones, enseguida se mencionan algunas clasificaciones de robots de acuerdo a distintas asociaciones de robótica:

La IFR (Federación Internacional de Robótica) distingue entre cuatro tipos de robots:

1. Robot secuencial

2. Robot de trayectoria controlable. 3. Robot adaptativa

4. Robot tele manipulado.

La AFRI (Asociación Francesa de Robótica Industrial) clasifica los robots de la siguiente manera [4]:

Tipos Clasificación de los robots según la AFRI

(26)

6

Tipo B Manipulador automático con ciclos preajustados; regulación mediante fines de carrera o topes; control por PLC; accionamiento neumático, eléctrico o hidráulico.

Tipo C Robot programable con trayectoria continua o punto a punto. Carece de reconocimiento sobre un entorno.

Tipo D Robot capaz de adquirir datos de su entorno, readaptando su tarea en función de estos.

Tabla 1.1 Clasificación de Robots según AFRI [4]

Otra clasificación es por generaciones, la cual se muestra en la siguiente tabla:

Generación Clasificación de los robots industriales en generaciones

1° Generación

Repite la tarea programada secuencialmente. No toma en cuenta las posibles alteraciones de su entorno.

2° Generación

Adquiere información limitada de su entorno y actúa en consecuencia, puede localizar, clasificar, detectar esfuerzos y adaptar sus movimientos en consecuencia.

3° Generación

Su programación se realiza mediante el empleo de un lenguaje natural.

Tabla 1.2 Clasificación de Robots Industriales por Generación[4]

Generación Nombre Tipo de control Grado de

movilidad

Usos frecuentes

1(1982) Pick& place Fines de carrera,

(27)

7

aprendizaje máquinas

2(1984) Servo Servocontrol,

trayectoria continua, programación

condicional

Desplazamiento por vía

Soldadura, pintura

3(1989) Ensamblado Servos de precisión, visión, tacto

Guiado por vía Ensamblado, desbardado

4(2000) Móvil Sensores

inteligentes

Patas, ruedas Construcción, mantenimiento

5(2010) Especiales Controlados con técnicas

de IA

Andante,

saltarín Militar espacial

Tabla 1.3 Clasificación de Robots según T.M.Knasel [4]

1.2.3 Configuraciones principales

Un brazo manipulador tiene en general cinco o seis grados de libertad, de los cuales tres corresponden al brazo mismo y los otros a la “mano” o herramienta. Las configuraciones más usadas en la práctica son cuatro: cartesiana, cilíndrica, polar y angular.

a) Configuración cartesiana: posee tres movimientos lineales, es decir, tiene tres grados de libertad, los cuales corresponden a los movimientos localizados en los ejes XYZ. Esta configuración es utilizada cuando la precisión es más importante que la flexibilidad (habilidad a llegar a cualquier punto, en posición y orientación, en el área de trabajo).

(28)

8

c) Configuración polar: También denominada esférica, cuenta con dos grados de rotación y uno de desplazamiento. Esta especialmente diseñada para levantar y colocar grandes pesos, como motores de vehículos.

d) Configuración angular: Es la más flexible y adaptable, por lo que se utiliza cuando no se requiere un alto grado de precisión en el movimiento de piezas pesadas

Figura 1.4 a) configuración cartesiana, b) configuración cilíndrica, c) configuración polar , d)configuracion SCARA, e) configuración angular [12]

Además de las cuatro configuraciones antes mencionadas, existen otras configuraciones llamadas no clásicas.

El ejemplo más común de una configuración no clásica lo representa el robot tipo SCARA, cuyas siglas significan: “Brazo de Robot con Montaje Selectivamente Obediente”. Este brazo puede realizar movimientos horizontales de mayor alcance debido a sus dos articulaciones rotacionales. El robot configuración SCARA también puede realizar un movimiento lineal mediante su tercera articulación [9].

(29)

9

presenta un volumen de trabajo parecido a un cilindro, aunque normalmente este robot no tiene una rotación de 360°.

Por otra parte, los robots que poseen una configuración polar, angular y los modelos tipo SCARA presentan un volumen de trabajo regular.

1.2.4 Características

A continuación se describen las características más relevantes de los robots y se proporcionan valores concretos de las mismas, para determinados modelos y aplicaciones.

 Grados de libertad  Espacio de trabajo

 Precisión de los movimientos  Capacidad de carga

 Velocidad

 Tipo de actuadores

 Configuraciones morfológicas

1.2.4.1 Grados de libertad (GDL)

Son los parámetros que determinan la posición y la orientación del elemento terminal del manipulador. El número de grados de libertad del robot viene dado por la suma de los GDL de las articulaciones que lo componen.

Los grados de libertad del brazo de un manipulador están directamente relacionados con su anatomía o configuración.

(30)

10 1.2.4.2 Espacio de Trabajo

Las dimensiones de los elementos del manipulador, junto a los grados de libertad, definen la zona de trabajo del robot, características fundamentales en las fases de selección e implantación del modelo adecuado [16].

El volumen de trabajo de un robot se refiere únicamente al espacio dentro del cual puede desplazarse el punto donde se instala la herramienta correspondiente. Para determinar el volumen de trabajo no se toma en cuenta el efector final o herramienta, la razón de ello es que al robot se le pueden adaptar herramientas de distintos tamaños y formas.

Espacio de trabajo Descripción

El robot cartesiano genera una figura cubica.

El robot cilíndrico presenta un volumen de trabajo parecido a un cilindro

Los robots de configuración polar, angular y modelos SCARA presentan un volumen de trabajo irregular

Tabla 1.4 Espacio de Trabajo [12]

1.2.4.3 Precisión de movimientos

(31)

11

los datos de tal manera que una computadora central pueda controlar todo el flujo de un proceso [18].

El controlador a su vez se encarga de regular cada uno de los movimientos del manipulador, las acciones, cálculos y procesado de la información. El controlador recibe y envía señales a otras máquinas-herramientas (por medio de señales de entrada/salida) y almacena programas que permiten desempeñar una tarea de acuerdo a las instrucciones enviadas.

Son tres los factores de los cuales dependen de la precisión de un robot:

 Exactitud  Repetitividad

 Resolución espacial.

Exactitud: Es la capacidad de un robot para situar el extremo de su muñeca en un punto señalado dentro del volumen de trabajo.

Repetitividad: Se refiere a la capacidad del robot de regresar al punto programado cuantas veces sean necesarias.

Resolución espacial: Es el incremento más pequeño de movimiento en que el robot puede dividir su volumen de trabajo.

1.2.4.4 Capacidad de carga Se refiere a el peso, en kilogramos, que puede transportar la garra del manipulador, puede oscilar entre 0.9 Kg y 205 Kg [16].

1.2.4.5 Velocidad

(32)

12 1.2.4.6 Tipos de actuadores

Los actuadores [10] de tipo oleo hidráulico se destinan a tareas que requieren una gran potencia y grandes capacidades de carga, su costo es elevado y se construyen con mecánica de precisión.

Los motores eléctricos, ocupan la mayor demanda en el campo de la robótica, por su gran precisión en el control de su movimiento y las ventajas inherentes a la energía eléctrica que consumen.

Motores de corriente continúa.

Son los actuadores que se emplean con mayor facilidad. Están formados por dos imanes pegados a la carcasa del motor y un conjunto de bobinas de cobre en el eje del motor. Se basa en la atracción o repulsión entre el campo magnético que se genera en las bobinas por el paso de la electricidad y los imanes que se encuentran alrededor de ella [16].

Figura 1.5 Motor de corriente continua [9]

(33)

13 Motorreductor CC

Consiste en un micro motor de CC [13], con una caja reductora que usa el sistema de tipo planetario en un compartimiento sellado, lo que libera al sistema de la suciedad que podría afectar su funcionamiento.

Figura 1.6 Motorreductor [10] Servos

Un servo es un motor de CC con una capacidad de giro de 180 grados. El circuito de control posiciona el eje y compara la señal que recibe de un potenciómetro interno con la señal de control externa. Cuando gira el eje, también gira el potenciómetro. Por último, el ángulo está determinado por la duración de un pulso que se aplica al cable de control [16]. Esta señal es una onda cuadrada de 1,5 ms que se repite a un ritmo de entre 10 a 22ms, y con un valor de pico entre 3 y 5V. La posición del eje dependerá del ancho de pulso de la señal de control.

Figura 1.7 Servomotor [11]

1.3 Control para manipuladores

(34)

14

 Adaptativo: Se ocupa de controlar la variación de las características del manipulador al variar la posición.

 Cinemática: El control se realiza sobre la posición y la velocidad.

 De posición: El controlador únicamente interviene en el control de la posición del elemento final.

 Dinámico: Controla las propiedades dinámicas del manipulador y de los elementos asociados a él.

1.4 Aplicaciones

El área automotriz sigue siendo la principal rama de la industria donde los robots son utilizados para soldadura de puntos, pintura “spray” y manipulación de partes de la carrocería, chasis y motor [9].

Figura 1.8 Brazo robótico en fabricación de autos [5]

(35)

15

Figura 1.9 Brazo robótico en la medicina [6] Figura1.10 Brazo en la industria [7]

Los robots teleoperadores son dispositivos robóticos con brazos manipuladores y sensores con cierto grado de movilidad, controlados remotamente por un operador humano de manera directa o por un ordenador. [17]

Figura 1.11 Robot Teleoperador [7]

1.5 Planteamiento del Problema

(36)

16

Dicha propuesta pretende ser implementada en el laboratorio CIM de UPIITA, ya que en la actualidad carece de este tipo de técnicas, las cuales benefician el aprendizaje de los alumnos, aumentando la posibilidad de emplear diferentes estrategias didácticas en las unidades de aprendizaje (Introducción a la Mecatrónica, Sistemas de Manufactura, Automatización de una línea de Producción y Sistemas de Calidad en la Manufactura).

1.5.1Justificación

Este proyecto surge por la necesidad de incluir diferentes parámetros en el sistema de selección de piezas e integrar todos sus componentes y capacidades en un solo proceso. Aunque ya existen sistemas similares, estos presentan carencias tales como:

 No se pueden mezclar diferentes morfologías  No se clasifica por color

Es decir, el presente trabajo fue planteado con la intención de reducir o eliminar las deficiencias mencionadas, con el objeto de permitir la realización de un proceso más factible, además de minimizar costos relativos por la compra e importación de equipos y tecnologías.

1.5.2 Propuesta de solución.

Se desarrollará un sistema que permita la implementación de un robot Mitsubishi RV-M1 para la clasificación y/o selección de piezas por color y/o morfología, aplicando técnicas de visión artificial.

Los algoritmos desarrollados en este trabajo, son bajo el ambiente MATLAB® que se ha distinguido por su gran capacidad de desarrollo matemático.

Las partes que integran el proyecto se enumeran a continuación:

(37)

17

2. Manipulación del Robot Mitsubishi®RV-M1.Este robot se encarga de tomar la pieza maquinada y llevarla a la posición que el software de control determine. Las posiciones están en función de la actividad que esté realizando la estación o por el resultado de análisis dimensional.

3. Algoritmo para selección mediante visión artificial. Este programa debe procesar una imagen, que la webcam o captura, de donde estén dispuestas las piezas a seleccionar.

4. Ajuste de webcam. Sus funciones son la de obtener una imagen del objeto manufacturado y proporcionar dicha información al software que controle la estación.

(38)

19 CAPÍTULO II

CONCEPTOS DE ROBÓTICA

2.1 Cinemática directa

Es la función que proporciona la posición y orientación del efector final del robot expresada en coordenadas operacionales pero en función de sus coordenadas articulares [18].

Se utiliza una matriz de rotación para describir las operaciones rotacionales del sistema ligado al cuerpo con respecto al sistema de referencia; al igual que coordenadas homogéneas que representan vectores de posición en un espacio tridimensional. Posteriormente, se amplían las matrices de rotación a matrices de transformación homogénea para incluir operaciones traslacionales del sistema de coordenadas ligado al cuerpo [12].

2.2 Cinemática inversa

Consiste en encontrar los valores que deben adoptar las coordenadas articulares del robot, para que su extremo se posicione y oriente según una determinada localización espacial [9].

2.3 Parámetros Denavit-Hartenberg

La representación de Denavit-Hartenberg establece que al seleccionarse adecuadamente los sistemas de coordenadas asociados, a cada eslabón, será posible pasar de uno al siguiente mediante cuatro transformaciones básicas que dependen exclusivamente de las características geométricas del eslabón [9].

Reduciendo el patrón de transformaciones para relacionar el sistema de referencia del elemento i con respecto al sistema del elemento i – 1:

 Rotación alrededor del eje Zi-1 un ángulo θi.

 Traslación a lo largo del eje Z i-1 una distancia di.

 Traslación a lo largo del eje Xi una distancia ai.

(39)

20                                                            1 0 0 0 0 C 0 0 C 0 0 0 0 1 1 0 0 0 0 1 0 0 0 0 1 0 0 0 1 1 0 0 0 1 0 0 0 0 1 0 0 0 0 1 1 0 0 0 0 1 0 0 0 0 C 0 0 C 1 i i i i i i i i i i i i α Sα Sα α a d θ Sθ Sθ θ = A                    1 0 0 0 0 1 1 i i i i i i i i i i i i i i i i i i d Cα Sα Sθ a Cθ Sα Cθ Cα Sθ Cθ a Cθ Sα Sθ Cα Cθ = A ) α )R(X, , )Tr(a d )Tr( θ R(Z, =

A_ii_₁ _i 0,0, _i _i 0,0 _i

…(2.1)

Se obtiene la matriz de paso generalizado de D-H, donde son los parámetros D-H del eslabón i:

... (2.2)

Para que la matriz i i

A_₁ relacione los sistemas Oi y Oi-1 es necesario que los sistemas coordenados se determinen mediante [9]:

 Numerar y etiquetar el eslabón fijo (base) como 0.

 Numerar y etiquetar los eslabones móviles desde 1 hasta el eslabón móvil n.

 Localizar y numerar el eje de cada articulación y etiquetarla comenzando desde Z0 hasta Zn-1. Si la articulación es rotativa, el eje será su propio eje de giro. Si la articulación es prismática, el eje será a lo largo del cual se produce el desplazamiento [9].

 El sistema coordenado de la base es generado tomando el origen como O0 en cualquier punto del eje z0. Arbitrariamente establecer los ejes x0 y y0 respetando la regla de la mano derecha [9].

(40)

21

 En la intersección del eje Zi con la línea común a la intersección de Zi y Zi-1

 En la intersección de Zi y Zi-1, si se interceptan.

 En la articulación i, si son paralelos Zi y Zi-1

 Establecer xi:

 A lo largo de la línea normal común entre los ejes Zi y Zi-1 que pasa por Oi.

 En la dirección normal al plano formado por Zi y Zi-, si es que estos dos ejes se interceptan.

 Establecer yi de acuerdo a la regla de la mano derecha.

 Localizar el sistema coordenado n-ésimo en el extremo del robot. Si es una rotacional, se establece Zn a lo largo de la dirección Zn-1 y establece el origen On de la manera más conveniente a lo largo de Zn, preferentemente en el centro de la pinza.

 Establecer xn y yn de acuerdo a la regla de la mano derecha.

 Crear tabla con parámetros D-H de los eslabones [15] donde:

 θi = Es el ángulo formado de los ejes xi y xi-1 medido en un plano perpendicular a zi-1 utilizando la regla de la mano derecha.

 di = Es la distancia a lo largo del eje Zi-1 desde el origen Oi-1 hasta la intersección del eje Xi con el eje Zi-1.

 ai = Para articulaciones rotatorias: es la distancia a lo largo del eje Xi, desde el origen Oi hasta la intersección del eje Xi con el eje Zi-1. Para articulaciones prismáticas: es la distancia más corta entre los ejes.

(41)

22

Figura 2.1 Parámetros D- H para eslabones [14]

 Realizar la matriz D-H de transformación homogénea para cada eslabón de acuerdo a los datos de la tabla del punto anterior.

 Obtener la matriz de transformación que relacione el sistema coordenado de la base con el sistema coordenado del extremo del robot, resultando en la posición y orientación del sistema coordenado de la herramienta, expresado en coordenadas de la base.

T= A₀n=

∏

i=1

n A_iA₋₁

2.4 Matriz de rotación

La matriz de rotación indica la orientación y transformación entre dos marcos de referencia, [15] que a su vez es utilizada para obtener la cinemática directa.

(42)

23                                         w v u z y x p p p p p p w z v z u z w y v y u y w x v x u x k k j k i k k j j j i j k i j i i i

Figura 2.2 Sistema de dos coordenadas [12]

Resulta sencillo notar que el sistema coordenado uvw gira un ángulo ϴ en torno al sistema xyz, tomando como eje de rotación el eje x. El vector P, con componentes u, v, w en el sistema uvw está representado como [15]:

w w v v u u

uvw pi p j p k

P   

Donde px py y pzrepresentan las componentes de p a lo largo del eje xyz, y se efectúa el producto escalar de P con los vectores unitarios en el sistema xyz: ix + jy + kz

w v

u

x P p p p

p i_x i_xi_u i_xj_v i_xk_w

w v

u

y P p p p

p j_y  j_y i_u j_y j_v j_yk_w

w v

u

z P p p p

p k_z k_zi_u k_z j_v k_zk_w

En forma matricial

... (2.3)

(43)

24                     w z v z u z w y v y u y w x v x u x k k j k i k k j j j i j k i j i i i R                                         z y x w v u p p p p p p z w y w x w z v y v x v z u y u x u k k j k i k k j j j i j k i j i i i 3 1 I R R R R

QR  T   

                 C S S C x Rot 0 0 0 0 1 ) , ( La matriz de rotación está dada por:

... (2.4)

Se obtienen las coordenadas P_uvw con las coordenadas Pxyz

xyz

uvw QP

P 

O

... (2.5)

Como los productos escales son conmutativos, esto significa que la inversa de una matriz de rotación es igual a su transpuesta [15]:

T

R R

Q 1

... (2.6)

Donde I3 es la matriz identidad.

Se obtiene las matrices de rotación sobre los ejes xyz:

Rotación respecto al eje x con el ángulo ϴ

(44)

25 0 0 1 0 0 ) , (                  C S S C y Rot             1 0 0 0 0 ) , (    

 S C

S C z Rot                                                                                                S S S C C S C C S S C S S C C C S C S S S C C S C S S C C C S S C C S S C u Rot w Rot I y Rot R 0 0 0 0 1 1 0 0 0 0 C 0 S -0 1 0 S 0 C ) , ( ) , ( ) , ( ₃

Rotación respecto al eje y con el ángulo ϴ

... (2.8)

Rotación respecto al eje z con el ángulo ϴ

... (2.9)

La matriz de rotación que representa una rotación en el ángulo α con respecto al eje x seguida por una rotación del ángulo ϴ respecto al eje z, y por ultimo una rotación del ángulo ϕ respecto a y la matriz de rotación [15] resultan

... (2.10)

... (2.11)

Los sistemas de coordenadas son incidentes, de aquí que la matriz de rotación es una matriz identidad I3 de 3x3.

2.5 Traslación de un sistema de coordenadas

(45)
