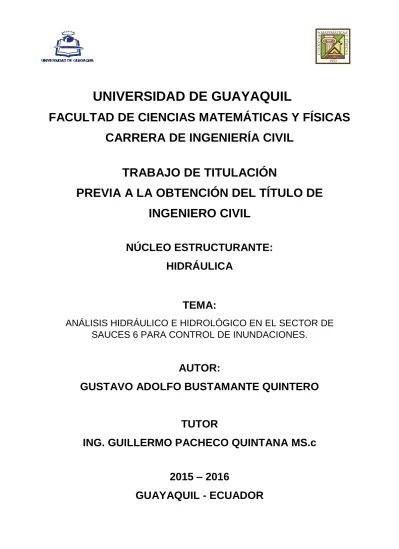

UNIVERSIDAD DE GUAYAQUIL
FACULTAD DE CIENCIAS MATEMÁTICAS Y FÍSICAS
CARRERA DE INGENIERÍA CIVIL
TRABAJO DE TITULACIÓN
PREVIA A LA OBTENCIÓN DEL TÍTULO DE
INGENIERO CIVIL
NÚCLEO ESTRUCTURANTE:
HIDRÁULICA
TEMA:
ANÁLISIS HIDRÁULICO E HIDROLÓGICO EN EL SECTOR DE
SAUCES 6 PARA CONTROL DE INUNDACIONES.
AUTOR:
GUSTAVO ADOLFO BUSTAMANTE QUINTERO
TUTOR
ING. GUILLERMO PACHECO QUINTANA MS.c
2015 – 2016
AGRADECIMIENTO
Agradezco de manera infinita a Dios y a mi madre.
Este proyecto no hubiese sido posible sin la ayuda de mis formadores pero sobretodo de los señores ingenieros; Ing. Alfredo Silva, Ing. Patricia Cárdenas, Ing. Guillermo Pacheco Quintana, Ing. Julio Llaque, que prestaron su conocimiento para guiarme al buen término de mi trabajo de titulación.
No podría dejar de lado a las instituciones como; INAMHI, SNGR, SENAGUA, IGM, INOCAR, que con su información ayudaron a que mi trabajo cuente con información importantísima para realizar los correspondientes análisis.
TRIBUNAL DE GRADUACIÓN
--- ---
Ing. Eduardo Santos Baquerizo, M.Sc. Ing. Guillermo Pacheco Quintana, M.Sc.
DECANO TUTOR
---
---
Ing. Patricia Cárdenas Castillo MSc. Ing. Josué Rodríguez Santos
DECLARACIÓN EXPRESA
De conformidad con el Art. 11 del Reglamento de graduación de la Facultad de Ciencias matemáticas y Físicas de la Universidad de Guayaquil.
La responsabilidad del contenido de este trabajo de titulación, me corresponde exclusivamente y el patrimonio intelectual a la Universidad de Guayaquil.
---
Gustavo Adolfo Bustamante Quintero
RESUMEN
a presente investigación fue realizada para contemplar la gravedad permanente que vive nuestros sectores y ciudad ante diferentes escenarios de inundación.
El trabajo cumple con los elementos básicos del ciclo hidrológico, describiendo los principios que gobiernan los fenómenos hidrológicos y las técnicas más utilizadas en la práctica respecto a la cuantificación de tales fenómenos aplicada a la resolución de los problemas que limitan el presente trabajo.
En el capítulo # 3.1 al 3.3 se trata los principios y componentes básicos de la hidrografía e hidrología, características de las cuencas, precipitación respectivamente, cubriendo el ciclo hidrológico propiamente dicho, como unidades superficiales básicas para la cuantificación de los diferentes parámetros hidrológicos, y los fenómenos de precipitación y escorrentía superficial. En el capítulo 3.4 se habla sobre las mareas, origen, influencia en los ríos y en el Río Guayas. En el capítulo 4 se detalla la metodología del proyecto. En el capítulo 5 se procede con el desarrollo del proyecto, como características, geología, geomorfología, cueca y caudales del río Guayas. En el capítulo 5.6 hablamos de las estaciones meteorológicas y el 5.7 tratamos de las inundaciones en Sauces 6 y en los siguientes se dan conclusiones, recomendaciones, y respectivas referencias usadas para elaborar el presente trabajo.
PLANTEAMIENTO DEL PROBLEMA
La ciudad ha sufrido y sufre constantes inundaciones todos los años en varias de sus zonas por diferentes motivos; fenómenos de EL NIÑO, intensas lluvias que coinciden con las mareas altas de sus ríos y esteros, aguajes, alcantarillado viejo y defectuoso.
Según el INAMHI, se tienen registros del fenómeno de EL NIÑO desde enero de 1983, 1987, 1997-1998, 2002 con lluvias intensas que llegaban a registrar volúmenes de agua mensual en solo pocas horas, las que provocaban el desbordamiento de muchos ríos y el colapso del sistema de drenaje pluvial de la ciudad de Guayaquil que data de más de 40 años (Interagua 2012).
Los guayaquileños hemos visto como en el mes de abril del 2015 varias calles de la ciudad fueron copadas por el agua que brotó de las tapas del AA.LL. debido al aumento de la marea en el río Guayas y Estero Salado alcanzando niveles de marea de hasta 4.35m de altura. Por lo que las diferentes instituciones públicas tomaron diferentes tipos de acciones.
DELIMITACIÓN
El análisis del correspondiente trabajo se lo realizará en el sector de SAUCES 6 al NORESTE del cantón Guayaquil de la provincia del Guayas que cuenta con una población de 8419 personas aproximadamente. (ESPOL 2012).
INTRODUCCIÓN
Una inundación es la ocupación por parte del agua en zonas que habitualmente están libres de esta, bien por desbordamiento de ríos, por lluvias torrenciales o por subida de las mareas por encima del nivel habitual o por crecidas causadas por maremotos.
En Guayaquil ya se ha hecho costumbre que al caer lluvias con altas intensidades y poca duración provoquen inundaciones en varios sectores de la urbe porteña, sobre todo por el fenómeno “EL NIÑO”, este último provoca el anegamiento de grandes extensiones llanas de la ciudad y también en zonas con depresiones endorreicas, uno de las zonas más afectadas por estos eventos es el noreste de Guayaquil, dentro de esta zona se encuentra el sector de SAUCES 6 donde se realiza el presente estudio, un caso particular ocurrió en Marzo del 2015 y se repitió en Abril del mismo año, cuando a causa de una lluvia intensa este sector se inundó y sin presencia del fenómeno “EL NIÑO”( Secretaría Nacional de Gestión de Riesgos 2015).
El estudio está enfocado en el sector de Sauces 6 de la ciudad de Guayaquil y a los cuerpos de agua que lo rodean. Además debemos anotar que ha sido de suma importancia el testimonio de los moradores del sector afectado, ya que su información ha sido de vital importancia para obtener un mejor criterio del tema en estudio.
INDICE
2.3.5. Instrumentos para medir precipitación 12
4.6. Estaciones Meteorológicas 37
4.6.1. Lluvias registradas en la radio sonda de la U. Gye. 38
4.6.2. Lluvias registradas en el Aeropuerto 38
4.7. Inundaciones en Sauces 6 39
4.7.1. Generalidades 39
4.7.2. Métodos de inundaciones 39
V. DISCUSIÓN DE LOS RESULTADOS 40
VI. CONCLUSIONES 41
VII. RECOMENDACIONES 42 VIII. BIBLIOGRAFÍA
I. OBJETIVOS
Objetivo General
Analizar la situación Hidráulica-Hidrológica del sector de SAUCES 6 de la ciudad de Guayaquil, mediante la verificación de datos hidrológicos existentes.
Objetivos Específicos
Realizar comparaciones de eventos generadores de inundaciones sucedidas en varios periodos (2000 al 2014).
Analizar la situación de riesgo de inundación de la zona sureste de sauces 6 (por La Iglesia Santa Isabel) del norte de la ciudad de Guayaquil.
Analizar niveles que alcanzaron las mareas entre 01 de marzo del 2015 al 04 de abril del mismo año, para evaluar su incidencia en las inundaciones ocurridas entre esos días.
II. MARCO TEÓRICO
2.1. Hidrografía e Hidrología
2.1.1. Generalidades
La Hidrografía es una rama de la Geografía física que se ocupa de la descripción de los mares y las corrientes de agua que existen en el planeta.
Por su lado, la cuenca hidrográfica es el territorio que se encuentra drenado por un único sistema de drenaje natural, es decir, un río que desemboca en un mar o en lugar endorreico. Hidrología para Ingenieros, Lensley 1974.
Otro concepto destacado dentro de la Hidrografía es el de vertiente hidrográfica, la cual se encuentra conformada por un conjunto de ríos que presentan sus respectivos afluentes y que desembocan en un mismo mar. Los ríos que conforman la vertiente hidrográfica suelen disponer características similares. Hidrología en la Ingeniería, Monsalve Germán 2011. corteza terrestre y en la atmósfera. Por tanto, la hidrología se ocupa de estudiar la humedad del suelo, las masas glaciares y las precipitaciones, entre otros fenómenos. Hidrología para Ingenieros, Lensley 1974.
2.1.2. Ciclo Hidrológico
El vapor se eleva en el aire, donde las temperaturas más frías hacen que se condense en nubes. Las corrientes de aire mueven las nubes alrededor del globo. Las partículas de las nubes chocan, crecen y caen del cielo como precipitación. Algunas caen como precipitaciones de nieve y pueden acumularse como casquetes polares y glaciares, que almacenan el agua congelada durante miles de años. En climas más cálidos, los bloques de nieve a menudo se descongelan y se derriten cuando llega la primavera, y el agua derretida fluye por la tierra. La mayor parte de la precipitación cae sobre los océanos o la tierra, donde, debido a la gravedad, fluye sobre la superficie. Una parte de ese agua entra en los ríos a través de valles en el paisaje, y la corriente mueve el agua hacia los océanos. Aparicio 1985.
2.1.3. Cuenca Hidrográfica
montañas, en cuyo caso la formación acuífera será una laguna o lago. Hidrología en la ingeniería, Monsalve Germán 2011.
Las cuencas hidrográficas pueden ser divididas en dos tipos principales: las cuencas endorreicas, aquellas que no llegan al mar, que tienen como resultado la formación de sistemas de agua estancada (como lagos o lagunas); y las cuencas exorreicas, aquellas que sí llegan al mar y que por lo tanto no quedan encerradas entre los diferentes conjuntos de montañas. Hidrología en la Ingeniería, Monsalve Germán 2011.
2.2. Características de la Cuenca
Dichas características se clasifican en dos tipos según la manera en que controlan los fenómenos mencionados: las que condicionan el volumen de escurrimiento; como el área de la cuenca y el tipo de suelo, y las que condicionan la velocidad de respuesta como son; el orden de las corrientes, pendientes de las cuencas y los cauces, etc. A continuación se describen las características de la cuenca.
+ Delimitación hidrográfica: es una línea imaginaria formada por los puntos de mayor elevación topográfico y que separa la cuenca de otras cuencas vecinas.
Fuente www.hidrografianurr.blogspot.com
Fuente: www.free-stock-illustration.com
La corriente principal de una cuenca es la corriente que pasa por la salida de la misma. Nótese que esta definición se aplica solamente a las cuencas exorreicas. Las demás corrientes de una cuenca de este tipo se denominan corrientes tributarias. Todo punto de cualquier corriente tiene una cuenca de aportación, toda cuenca tiene una y solo una corriente principal. Las cuencas correspondientes a las tributarias o a los puntos de salida se llaman cuencas tributarias o subcuencas. Aparicio 1985.
Área de la cuenca (km²): Una cuenca tiene su superficie perfectamente definida por su contorno y viene a ser el área drenada comprendida desde la línea de división de las aguas (delimitación hidrográfica), hasta el punto convenido (estación de aforos, desembocadura etc.). Para la determinación del área de la cuenca es necesario previamente delimitar la cuenca, trazando la línea divisoria, esta línea tiene las siguientes particularidades:
Debe seguir las altas cumbres;
Debe cortar ortogonalmente a las curvas de nivel;
No debe cortar ninguno de los cauces de la red de drenaje.
Perímetro de la cuenca (km): Es la longitud del contorno del área de la cuenca.
Longitud del río principal (km):
Longitud de los ríos (km):
Altura máxima y altura mínima:
A = Área de la cuenca
2.3. Precipitaciones
2.3.1. Generalidades
La precipitación es cualquier resultado de la condensación del vapor de agua atmosférico que se deposita en la superficie de la Tierra. Ocurre cuando la atmósfera (que es una gran solución gaseosa) se satura con el vapor de agua, y el agua se condensa y cae de la solución (es decir, precipita). El aire se satura a través de dos procesos: por enfriamiento y añadiendo humedad.
2.3.2. Formas de precipitación
Actividad frontal.- La precipitación estratiforme o dinámica ocurre como consecuencia del ascenso lento del aire en sistemas sinópticos, como en los frentes fríos, y antes de los frentes cálidos. Un ascenso similar se observa alrededor de los ciclones tropicales fuera del ojo, y en modelos de precipitación con cabeza de coma alrededor de los ciclones de latitud media.
Convección.- La lluvia convectiva proviene de nubes convectivas, como los cumulonimbos o cúmulos congestus. Cae como chaparrones con una intensidad que varía rápidamente. La precipitación convectiva cae en un tiempo relativamente corto sobre un área determinada. La mayor parte de la precipitación en zonas tropicales parece ser convectiva; sin embargo, se ha sugerido que también se da la precipitación estratiforme. Los copos de nieve y el
Fuente: http://ingenieriacivil.tutorialesaldia.com
granizo siempre indican convección. A latitudes medias, la precipitación convectiva tiene relación con los frentes fríos (a menudo detrás del frente), las líneas de chubascos y los frentes cálidos con una significativa humedad disponible.
Efectos orográficos.- La precipitación orográfica ocurre en el lado de barlovento de las montañas y está causada por el movimiento de ascendente de un flujo de aire húmedo a través de la montaña, que provoca la refrigeración adiabática y la condensación.
En las zonas montañosas del mundo, sujetas a vientos relativamente consistentes (por ejemplo, los vientos alisios), prevalece un clima más húmedo por lo general en el lado de barlovento de la montaña que en el lado de sotavento. La humedad es eliminada por el ascenso orográfico, dejando el aire más seco en la bajada (generalmente calentándose), y una sombra de lluvias al lado de sotavento.
2.3.3. Características de la precipitación
Tamaño y forma.- Las gotas de lluvia tienen tamaños en los límites de 0.1 mm hasta los 9 mm de diámetro, y por encima de ese tamaño tienden a romperse. Las gotas más pequeñas se llaman gotitas de nube, y su forma es esférica. Cuando una gota de lluvia aumenta de tamaño, su forma se hace más redondeada, con un corte transversal más grande.
Intensidad y duración.- La intensidad y duración de la precipitación están, por lo general, inversamente relacionadas; es decir, las tormentas de intensidades altas probablemente serán de duración corta, y las tormentas de intensidad baja pueden tener una duración larga.
Intensidad y área.- Sobre un área grande la precipitación suele ser menos intensa que sobre un área pequeña.
Tamaño de gota e intensidad.- Las tormentas de intensidad alta tienen un tamaño de gota más grande que las tormentas de intensidad baja.
fluye en el cilindro externo. Los calibradores plásticos tienen marcas en el cilindro interior con una resolución de 0.25 mm, mientras que los calibradores metálicos requieren el uso de un palo diseñado con marcas de 0.25 mm
Período de retorno.- La probabilidad de que se produzca un evento, con una intensidad y duración especificada, se llama período o frecuencia de retorno. La intensidad de una tormenta puede predecirse para cualquier período de retorno y duración de la tormenta, a partir de tablas basadas en datos históricos de posición. Monsalve Germán 2011.
Frecuencia de inundación.- No hay ningún modo de predecir cuándo tendrá lugar una inundación y de qué tamaño será, pero los eventos de inundaciones pasadas pueden proporcionar alguna información en cuanto a lo que se podría esperar. Monsalve Germán 2011.
2.3.4. Métodos de medición de las precipitaciones
Método aritmético
Este método provee una buena estimación si las estaciones pluviométricas están distribuidas uniformemente dentro de la cuenca, el área de la cuenca es bastante plana y la variación de las medidas pluviométricas entre las estaciones es pequeña.
Según el Método Aritmético, la Precipitación media se calcula aplicando la siguiente expresión:
El Método de las Isoyetas
Es el método más preciso, pues permite la consideración de los efectos orográficos en el cálculo de la lluvia media sobre la cuenca en estudio. Se basa en el trazado de curvas de igual precipitación de la misma forma que se hace para estimar las curvas de nivel de un levantamiento topográfico.
Sobre la base de los valores puntuales de precipitación en cada estación (como los enmarcados en un cuadro rojo en la siguiente figura) dentro de la cuenca, se construyen, por interpolación, líneas de igual precipitación:
Las líneas así construidas son conocidas como isoyetas. Un mapa de isoyetas de una cuenca es un documento básico dentro de cualquier estudio hidrológico, ya que no solamente permite la cuantificación del valor medio sino que también presenta de manera gráfica la distribución de la precipitación sobre la zona para el período considerado. Una vez construidas las isoyetas será necesario determinar el área entre ellas para poder determinar la precipitación media mediante la expresión:
Donde:
Pj: Valor de la Precipitación de la Isoyeta j.
Aj: Área incluida entre dos isoyetas
Figura 7, isoyetas
consecutivas (j y j+1). m: Número total de isoyetas.
Como se observa de la anterior expresión este método asume que la lluvia media entre dos isoyetas sucesivas es igual al promedio numérico de sus valores.
2.3.5. Instrumentos para medir la precipitación
La lluvia se mide a través de lectura diaria llamados pluviómetros y de los registradores inscriptores, (pluviógrafos). En el Ecuador los pluviómetros son de tipo Hellmann.
Este aparato consiste en un tubo cilíndrico, ordinariamente de latón, que en la parte superior tiene forma de embudo, está constituido por un anillo de bronce biselado de 200 cm2 de superficie. La parte superior se llama receptor. El agua que llega a él se recoge en un recipiente en la parte inferior, llamado colector y está aislado de las superficies exteriores para evitar la evaporación. Generalmente se lee tres veces mediante una probeta aforada.
Los pluviógrafos son instrumentos que nos permiten conocer la forma de la lluvia, su duración e intensidad; existen variadas clases en cuanto a la rotación del tambor. En zona de grandes tormentas se debe usar tambores de rotación diaria o de papel continuo, de escala 2 cm x hora.
2.4. Mareas
2.4.1. Origen y descripción
Las mareas son los ascensos y descensos periódicos de todas las aguas oceánicas, incluyendo las del mar abierto, los golfos y las bahías, la cual resulta de la atracción gravitatoria de la luna y el sol sobre el agua y sobre la propia Tierra.
Aunque la luna tiene una masa menor que la del sol su proximidad a la tierra es la que provoca mayor influencia sobre este fenómeno, por lo tanto el periodo de las mareas corresponderá al día y al medio día lunar o sea que se deberá observar una altura de marea a cada 12H25min. Aproximadamente que corresponde al mediodía lunar, es decir que todos los días habrá dos altas mareas en los cuales el agua alcanzará niveles diferentes.
La amplitud de las mareas varía continuamente debido a la situación en que se encuentra el sol y la luna respecto a la tierra, ya que unas veces tienden a producir efectos que se suman y otras que se restan.
2.4.2. Mareas lunares:
La luna, al estar mucho más cerca de la Tierra que el sol, es la causa principal de las mareas. Cuando la Luna está justo encima de un punto dado de la superficie terrestre, ejerce una fuerza de atracción del agua, que, por lo tanto, se eleva sobre su nivel normal. El agua, que cubre la porción de Tierra más lejana de la luna
Fuente: www.inocar.gob.ec
también está sometida a la atracción; se forma así otra elevación que proporciona el fundamento de una segunda onda. La cresta de onda situada bajo la luna se llama marea directa, y la del lado diametralmente opuesto de la Tierra se llama marea opuesta.
2.4.3. Mareas solares:
Así mismo, el sol provoca el ascenso de dos crestas de onda opuestas, pero como el sol está más alejado de la Tierra, su fuerza para crear mareas es un 46% menor que la luna. El resultado de la suma de las fuerzas ejercidas por la Luna y el Sol es una onda compuesta por dos crestas, cuya posición depende de las posiciones relativas del Sol y de la Luna en un instante dado. Durante los períodos de luna nueva y llena, cuando el sol, la luna y la Tierra están alineadas, las ondas solar y lunar coinciden. Resulta un estado conocido como mareas de primavera; en ellas las mareas altas ascienden más y las mareas bajas descienden más de lo habitual. Cuando la Luna está en el primer o tercer cuadrante, el sol forma un ángulo recto con respecto a la Tierra y las ondas quedan sometidas a fuerzas opuestas del sol y de la luna. Este estado es el de marea muerta: la marea alta es más baja y la baja más alta de lo normal.
2.4.4. Influencia de las mareas en los ríos
2.5. Inundaciones
La diferencia entre inundaciones lentas e inundaciones súbitas es el tiempo que tardan en manifestarse los efectos desde que comienza a llover hasta que se genera el escurrimiento. Una manera de caracterizar este tiempo es mediante el llamado "tiempo de concentración", que es una característica de cada cuenca. De varios casos registrados (tabla 2), se puede decir que con tiempos de concentración del orden de dos horas, es posible que se presente una avenida súbita.
III. Metodología
Tipo de EstudioEl estudio de la actual investigación tiene carácter cuantitativo, porque presenta el problema estableciendo causa y efecto, lo esencial en la investigación fue establecer las zonas más vulnerables ante inundaciones, mediante el análisis de datos históricos. Intensidad Duración y Frecuencia IDF.
Procedimiento
En un primer momento, al seleccionar el tema de investigación, se procedió a la búsqueda de instituciones, que pudieran ayudarnos con la información pertinente para llevar a cabo el proyecto, una de estas instituciones es el INAMHI, SENAGUA, SNGR y otras.
Dichas instituciones proporcionaron un apoyo fundamental para la recopilación de datos; así también, sirvieron la mayoría de los anuarios que contaban con registros de lluvias necesarias para las comparaciones con inundaciones anteriores.
Complementariamente en el proceso de investigación se halló una gran variedad de textos relacionados con los fenómenos meteorológicos y procesos pluviales.
realizará por consiguiente gráficos comparativos que nos permitan hacer un análisis de las precipitaciones de este año con la de los años pasados y con énfasis en años en donde sí se produjeron inundaciones.
Como parte del análisis, para proponer recomendaciones se procederá a construir las curvas intensidad - duración – frecuencia, o IDFs, para ello tabularemos un registro de datos históricos. Para nuestro caso de inundaciones se recomienda mínimo obtener una muestra de 15 años de lluvias; así también se tabulará las precipitaciones máximas de cada año, estableciendo intensidad y duración de la lluvia, para lo cual ordenaremos los datos de intensidad en orden decreciente para cada duración, calculando el periodo de retorno y la probabilidad de ocurrencia, etc.
Para obtener las I-D-F a través del ajuste analítico es necesario determinar los parámetros que la definen.
Construir la curva I.D.F para una estación que tiene 15 años de registros de intensidades de precipitación (mm/h) utilizando la distribución teórica GUMBEL tipo 1
Después de concluir con todos los pasos correspondientes obtendremos las curvas I-D-F.
1) Ordenar de mayor a menor los datos de intensidades para cada duración y asignar el número de orden.
2) Obtener el período de retorno y las probabilidades de ocurrencia y de no ocurrencia.
3) Determinar el tipo de distribución teórica que se utilizará en el análisis y sus parámetros a determinar.
4) Obtener la desviación máxima (∆ max) entre la probabilidad de la distribución empírica y la probabilidad teórica o ajustada.
∆ Max= │Pe-PT │
5) Obtener la desviación máxima permitida (∆0) según la prueba de bondad de ajuste de Smirnov - Kolmogorov.
6) Si ∆ máx. es menor que ∆0 , el ajuste si acepta; si se rechaza se deberá de seleccionar otra distribución.
Para ello es necesario determinar el valor de la intensidad de la lluvia para cada período de retorno y cada duración de la siguiente manera:
Conocido el período de retorno se calcula la probabilidad teórica de ocurrencia y con esto se determina el valor de la precipitación esperada para cada duración con la siguiente fórmula:
Xm =
+ β
Por ej:
a. Para un período de retorno de 5 años y 5 minutos de duración de nuestro ejercicio se tiene
Xm =
+ 7,762
Xm =11,6 mm/h
IV. Desarrollo del Proyecto
4.1. Características de la ciudad de SAUCES 6
4.1.1. Ubicación
La ubicación del lugar de análisis se encuentra al noreste de la ciudad de Guayaquil en las coordenadas UTM (622646.00 m E /9764979.00 m S).
El área del sector es de 46.46Ha y 2870.35m de perímetro.

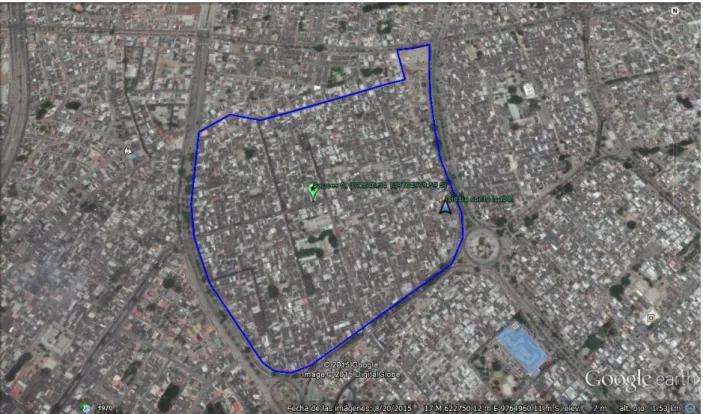

Fig. 10. Vista satelital de Sauces 6
Geografía.- Hablar de la
de la Puntilla de Guayaquil que llega hasta la isla Puná.
Los dos más importantes afluentes, son los ríos: Daule y Babahoyo, los cuales se unen al norte de la ciudad formando un gran caudal que descarga en el Golfo de Guayaquil, que es el principal río y accidente geográfico en la vertiente del Pacífico de toda América, con un promedio anual de 30 000 millones de m³ de agua. De igual manera existen otros ríos que son: el Tigre y Juján (M.I. Municipalidad de
Guayaquil).
Frente a ésta hermosa urbe nace una cordillera costanera, donde se encuentran los cerros Santa Ana y del Carmen (ubicados prácticamente junto al río), su elevación más alta se da en el sector donde se encuentran las ciudadelas Los Ceibos y se los denomina cerro Azul, en su límite occidental, más adelante este sistema montañoso toma el nombre de Chongón y luego Colonche.
Esta urbe es en su mayor parte llana, con elevaciones como el Cerro Santa Ana. En su ladera oriental se encuentra el Barrio Las Peñas, el Cerro del Carmen, contiguo al Santa Ana, donde se encuentra el Monumento del Corazón de Jesús, el Cerro San Eduardo, en la zona noroccidental y más hacia el oeste el Cerro Azul, máxima elevación de la ciudad junto a las ciudadelas Los Ceibos y Los Olivos.
Hidrografía de Guayaquil.- La ciudad de Guayaquil está rodeada al este por el río Guayas, el cual es el de mayor importancia para la provincia y el Ecuador. El
Fuente M.I. Municipalidad de Guayaquil
Guayas está formado principalmente por sus dos grandes afluentes: el río Daule, y ramales del Estero Salado, el cual se origina en el Golfo de Guayaquil divide varios sectores, tanto de la ciudad como del cantón. El Salado es un sistema estuarino compuesto por una compleja red de drenajes, mientras que desde el punto de vista geomorfológico y oceanográfico es un brazo de mar.
Recursos Naturales
5.2. Geología de Guayaquil
5.2.1. Generalidades
Regionalmente al sur oeste de la costa ecuatoriana, se observan rasgos estructurales, que nos indican una tectónica de bloques fallados inclinados que a lo largo de la historia estructural de la región, ha creado un sistema de horsts y grabens, en el sector prevalecen fallamientos gravitacionales y fenómenos de deslizamiento, consecuencias de una dinámica relacionada a subducción y movimientos de cizalla.
El cantón Guayaquil se caracteriza por presentar diferentes rocas de edad terciaria, dispuestos sobre basamento de rocas volcánicas y rocas volcano-sedimentarias de edad cretácica, que afloran en diferentes sectores de la Cordillera Chongón-Colonche; se presentan emplazamientos de rocas graníticas-granodioriticas, también existen depósitos sedimentarios cuaternarios distribuidos en las partes bajas del sector que conforman la llanura aluvial reciente.
Las principales formaciones geológicas presentes en la Isla Puná agrupan rocas sedimentarias de origen marino-continental de edad Terciaria, cubiertas localmente por sedimentos cuaternarios de origen marino (M.I. Municipalidad de Guayaquil).
5.3. Geomorfología de Guayaquil
5.3.1. Generalidades
Los relieves de la cordillera Chongón Colonche, se encuentran al noroeste del área urbana de Guayaquil y se desarrolla hacia el oeste a partir de los cerros de San Pedro y Bellavista. La llanura aluvial reciente del Río Guayas es una zona regularmente plana con pendientes muy bajas; producto del relleno detrítico cuaternario, establecida primordialmente por la dinámica fluvial.
Es susceptible a las inundaciones periódicas que se dan en el sector. Se encuentran al pie de los relieves de la Cordillera Chongón Colonche. Hacia la parte Sur del Cantón Guayaquil existe la presencia de un sistema de islas de amplia extensión, que abarca desde los cerros del Carmen, Santa Ana y Durán, comprendiendo el estero del Golfo de Guayaquil.
La parroquia Puná se encuentra en el Golfo de Guayaquil en la desembocadura del río Guayas y forma parte de la Cuenca Progreso. Las características morfológicas se diferencian de las presentes en las otras parroquias debido a la geología existente en la Isla.
En la parte norte, desde Puná Nueva, Zapote, Agua Piedra hacia el noroeste en Cauchiche, Subida Alta, Hda. Los Elices, el terreno se presenta plano a ligeramente ondulado con pendientes inferiores al 25%, esta geoforma se encuentra asociada a la formación Tablazo y separadas por terrazas indiferenciadas. En la zona este, hacia el canal de Jambelí desde Puná Nueva hacia La Esperanza, el relieve predominante es colinado con vertientes convexas y desniveles relativos bajos con un máximo relieve de aproximadamente 100 m; se encuentra asociado al miembro Placer perteneciente a la formación Puná (M.I. Municipalidad de Guayaquil).
5.4. Cuenca del Río Guayas
Afluentes del Guayas; Los mayores afluentes del Guayas son los ríos Daule y Babahoyo al que afluyen el Vinces, Puebloviejo, Zapotal, y Yaguachi y forman la red fluvial más densa de la costa y la más útil para la navegación.
La cuenca del Guayas no abarca solamente los límites político-administrativos de la provincia del Guayas sino una zona mucho más amplia. Su proyección económica favorecería a nueve provincias, especialmente a Guayas, Manabí, Pichincha y Los Ríos.
La planicie del Guayas está dotada de fértiles suelos aluviales y por esta razón la agricultura es la actividad que se beneficia en forma prioritaria del desarrollo de la cuenca del río Guayas, además de la explotación forestal.
Los principales cultivos de la planicie meridional son: caña de azúcar, banano, cacao, algodón y arroz, cítricos y frutas. En la porción septentrional de la cuenca del Guayas se halla una zona de bosques que ocupan un área de 6.000 km2, donde se
explota comercialmente la madera de balsa, de la que Ecuador es el principal productor a nivel mundial.
a) Precipitación en la Cuenca del Rio Guayas
La precipitación tiende a disminuir de norte a sur en el Ecuador, según puede verse en el mapa que muestra la media anual, pero este hecho se ve bastante eclipsado por las variaciones de Este a Oeste que provoca la orografía.
A lo largo de las laderas occidentales de los andes, la precipitación no llega a las cifras elevadas del lado oriental, aunque en las zonas de Santo Domingo de los Tsáchilas y Bucay se ha registrado una precipitación anual de más de 3000 mm. El desarrollo de la vegetación indica que a lo largo del frente occidental la precipitación es igualmente alta. Las tierras bajas de la costa del Ecuador se caracterizan por tener una sola estación húmeda y una sola estación seca, a diferencia del patrón que siguen las lluvias en los flancos orientales de la cordillera, donde se registran las máximas precipitaciones.
En la Cuenca del Guayas, la mayor precipitación ocurre al principio de la estación lluviosa, la cual comienza en enero y generalmente llega a su máximo en marzo. La distribución típica de las lluvias parece deberse a la influencia de las corrientes oceánicas, en especial a la corriente EL NIÑO cuyas aguas templadas se originan en el Golfo de Panamá, cruzan la línea ecuatorial y corren a lo largo de la costa ecuatoriana durante los meses de diciembre a marzo. En esos meses, las masas de aire cargados de humedad que se producen sobre la corriente avanzan tierra adentro para descargar la humedad en forma de precipitación convencional u orográfica en la cuenca y a lo largo del frente andino. Durante los meses de la estación seca, la corriente EL NIÑO se retira hacia el GOLFO DE PANAMA y la desplaza la corriente fría de Humboldt que influye hacia el norte y produce condiciones atmosféricas áridas similares a las que prevalecen a lo largo del litoral Peruano. Las lluvias disminuyen después del mes de mayo, pero no se presentan las condiciones de sequía sino hasta el mes de agosto, para continuar hasta noviembre y diciembre, que son los meses de transición. Se ha seleccionado al mes de octubre como tipo de la estación seca.
meses (enero a marzo) durante los cuales la media mensual pasa de 100 mm; durante la estación seca hay seis meses en los cuales el promedio de precipitación mensual no llega a 5mm.
Los efectos de la orografía son claramente visibles en los mapas que muestran el máximo y mínimos absolutos de la precipitación mensual. Al este de la Isoyeta mensual de 1500 mm, que corre paralela al meridiano de longitud 79º30’ Oeste, se produce una transición de la zona en que hay déficit de humedad, por exceder la evapotranspiración. La estación lluviosa o invierno se prolonga a cuatro meses (enero a abril), y es más intensa, con más de 200 mm de precipitación media mensual. En esta zona el cielo se mantiene mayormente nublado durante la mayor parte del año y hasta la estación seca o verano la precipitación media es de unos 25 mm al mes. Aunque la precipitación anual es de casi 2000 mm en la parte oriental de esta región, los cultivos siempre sufren los efectos de la sequedad del suelo, pues la evapotranspiración excede a la precipitación durante cuatro meses por lo menos. Cerca de las estribaciones de la cordillera andina que se extienden hacia el oeste hasta Quevedo, los índices de precipitación aumentan con rapidez hasta alcanzar los 2500 mm anuales. Durante 5 meses del año, se registran precipitaciones mensuales de más de 300 mm, hasta que en los meses de sequía el promedio mensual es de 50 a 100 mm, lo que es suficiente para el desarrollo normal de la planta.
La inseguridad de las lluvias de un año a otro es la principal limitación climática para la agricultura en toda la región de la Cuenca del Guayas y de la costa adyacente, aún en zonas donde hay un promedio anual de superávit de humedad. En realidad, ninguna parte de esta región está libre de haber tenido un mes en el que no se haya podido comprobar precipitación alguna.
Probablemente puede atribuirse este fenómeno a las velocidades de las corrientes oceánicas cercanas a la costa y a su influencia en la humedad atmosférica.
La distribución mensual de los índices de precipitación son de vital importancia para demostrar la necesidad de riego y de su intensidad.
que el régimen pluviométrico en la costa meridional es de naturaleza cíclica, pues cada séptimo año es extremadamente lluvioso.
b) Precipitaciones registradas en los días en que se produjo inundaciones
El periodo de lluvia se presenta en Guayaquil entre los meses de diciembre y abril. El promedio de lluvias que cae anualmente en la ciudad es de 1110 mm en el periodo de 1915 – 2014 (INAMHI). Como lluvias máximas en 24 horas se registraron en 1973, 204 mm, y el 19 de Abril de 1998, 224 mm.
La lluvia del 04 de abril del 2015 fue de 112mm, comenzó a las 19H00 del sábado 04/04/2015 y duró aproximadamente 2 horas; lo cual provocó el anegamiento de la ciudad especialmente en el norte.
Gráfico 5.4a, hidrograma de lluvias tomado de la estación de la DAC.
Para entender la intensidad de la lluvia del 04/abril/2015, podemos tomar como ejemplo la lluvia del 25/Feb/2001 y 14/Mar/2001, provocó fuertes inundaciones en el norte de Guayaquil y duró 16 y 15 horas que tuvieron intensidades de 8,81mm/hr y 11,66mm/hr respectivamente. Con esa perspectiva se hace más evidente la dimensión de las inundaciones de este año que tuvieron intensidad 56 mm/hr mayores fueron causantes de inundaciones en el sector del Norte de Guayaquil.
Gráfica 5.4b, comportamiento de la marea en los días de lluvia.
La gráfica 5.4b muestra que el nivel de la marea los días 3, 4, 5 y 6 de abril del 2015 estuvo por sobre los 4,0 m.s.n.m. (INOCAR) lo que nos permite entender la gravedad de la confluencia de una lluvia intensa, pleamar (más alta marea), bajo nivel de calle, urbanización y de drenaje pluvial obviamente.
5.5. Estaciones Meteorológicas
5.5.1. Lluvias registradas en la Radio Sonda de la Universidad de Guayaquil.
Gráfico 5.5a, precipitación registrada en los meses de Enero a Abril del 2015 en la estación meteorológica de la Universidad de Guayaquil.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
5.5.2. Lluvias registradas en la estación meteorológicas del Aereopuerto de Guayaquil.
Gráfico 5.5b precipitación registrada en los meses de Enero a Abril del 2015 en la estación meteorológica del Aeropuerto de Guayaquil.
Los gráficos 5.5a, 5.5b muestran claramente cuales fueron los días y meses de este año en que ocurrieron las lluvias más intensas. Estas lluvias provocaron las inundaciones en varios sectores de Guayaquil sobre todo en el noreste. El diagrama de barras muestra como en el mes de abril cayó una de las lluvias más intensas en lo que va de este año (ver gráfico 5.5c y 5.5d).
Gráfico 5.5c, registro de lluvias máximas en la estación Universidad de.Guayaquil.
Gráfico 5.5d, registro de lluvias máximas en la estación de la DAC.
Justamente en el 04 de abril del 2015 a las 19h00 aproximadamente se produjo una lluvia que duró 2 horas (ECU911, 2015) e inundó el varios sectores del norte de Guayaquil entre ellos se encontraba Sauces 6, a la altura de la iglesia Santa Isabel el agua sobrepasó el nivel de la acera y en algunos lugares el agua se introdujo a las viviendas.
A continuación podemos ver el desarrollo mensual de las precipitaciones a lo largo del tiempo.
enero febrero marzo abril mayo junio julio agosto
h (mm) 19,1 49,1 66,4 106,3 18,9 21,0 1,0 0,0
Radio Sonda U. de Guayaquil 2015

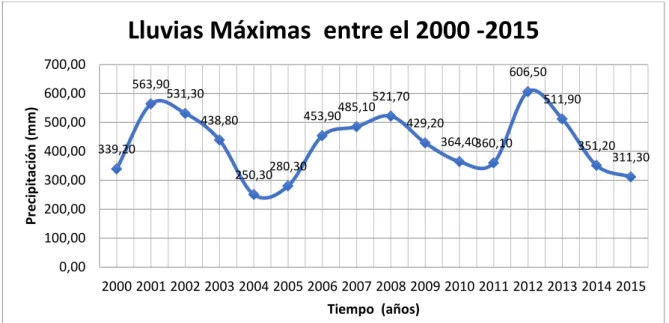

Gráfico 5.5e, histórico de lluvias máximas a lo largo de 15 años.
El grafico 5.5e, muestra los años donde hubo mayor presencia de lluvias, mostrando así el comportamiento de las mismas a lo largo de estos últimos 15 años (2000-2015).
Para tener una idea de cómo se comportarán las próximas lluvias en el futuro vamos a obtener las curvas I-D-F para una secuencia de 15 años.
Gráfico 5.5f, elaborado por Smirnov-Kolmogorov.
2000 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015
Pr
Gráfico 5.5g, Curvas Intensidad-Duración-Frecuencia para varios años de T de retorno.
7.-T 1/T Xm 5' Xm 10' Xm 15' Xm 30' Xm 60' Xm 120'
3 0.333 24.557 12.278 8.740 4.093 2.046 1.023 5 0.200 27.926 13.963 10.884 4.654 2.327 1.164 8 0.125 30.823 15.412 12.727 5.137 2.569 1.284 10 0.100 32.160 16.080 13.577 5.360 2.680 1.340 12 0.083 33.240 16.620 14.264 5.540 2.770 1.385 15 0.067 34.549 17.274 15.097 5.758 2.879 1.440 20 0.050 36.221 18.111 16.160 6.037 3.018 1.509
5.6. CAUDALES EN EL RÍO DAULE
5.6.1. Estación Meteorológica La Capilla
Se encuentra localizada aguas arriba de la Parroquia Santa Lucía, Cantón Daule de la Provincia del guayas, en la margen derecha del río Daule, a 93 Km de distancia del mar, con una cota de +20 m.s.n.m. Fue instalada por el Instituto Nacional de Meteorología e Hidrología (INAMHI), en el mes de enero de 1963 y posee un limnígrafo con el que se lee el nivel del río.
Fig. 14, ubicación de estación limnimétrica La Capilla,
Fuente, Google earth.
5.6.2. Caudales en La Capilla
Se registraron alturas limnimétricas en la estación La Capilla con lo que se obtuvieron los datos de caudales con un efecto de marea considerable, ya que en los meses de sequía se aprecian caudales muchos menores que están por los 200m3/seg - 400m3/seg, y en promedio en el año se dan 800m3/seg, como se muestra en el gráfico 5.6.2.
fuerte comparado a los años anteriores, a excepción del último ENOS del año 1997-1998.
También en el grafico 5.6.2 podemos sacar otra conclusión; de que el aumento del caudal refleja el efecto invernadero que provoca el cambio climático, el aumento del nivel del mar por el deshielo polar y el aumento de caudales debido al deshielo de los nevados.
Gráfico 5.6.2., lecturas limnimétricas en la estación de la Capilla..
5.6.3. Influencia de las mareas en el Estuario del Río Guayas
Tal como se explicó anteriormente, las características típicas de los ríos influenciados por mareas que asemejan a un embudo, entonces el Río Guayas en su curso inferior cumple con estas características geomorfológicas, si a esto le sumamos el escaso relieve que presenta, entonces se puede decir que la influencia de las mareas en el sistema del río Guayas es de considerable magnitud.
Daule y hasta Babahoyo por el río Babahoyo, cuya amplitud depende del ciclo mensual de variación de la marea y de los caudales de descarga en cada sistema fluvial, ya que en meses de estiaje, cuando se tienen valores bajos de caudal, la influencia de marea se hace sentir más aguas arriba especialmente por el río Daule donde suele llegar hasta la estación meteorológica La Capilla.
En cambio en los meses de lluvia cuando aumentan los caudales y los ríos buscan drenar hacia el mar , a la vez se presentan niveles altos de mareas que permiten el libre desagüe de los ríos, se produce un efecto de remanso, que en ocasiones genera la sobre elevación de los niveles de los ríos y por ende se suelen presentar desbordamientos e inundaciones en las partes bajas aledañas.
Para poder determinar la magnitud de la influencia de las mareas en el estuario del Río Guayas, se tomaron ciertos parámetros característicos de las ondas de mareas y se las ha comprobado con las que se presentan en el Río Guayas.
En primer lugar se sabe que un ciclo de marea tiene una duración aproximada de 12 horas 25 minutos y mientras que la duración del ciclo de mareas es constante, la amplitud de la marea es variable para cada viento, ya que intervienen influencias de características meteorológicas y también tales como:
Caudales de descarga
Variación en la sección transversal Obstáculos en el cauce
El tiempo de duración de la marea se puede dividir simétricamente para las fases de flujo y reflujo en el mar abierto, pero en casos como el del Río Guayas, existe un desfase debido a los factores locales antes mencionados y se puede observar que mientras para la creciente el tiempo disminuye, para la vaciante aumenta.
Al hablar de factores nos referimos a:
Descarga del río. Cuya magnitud origina una mayor o menor distorsión de la onda de marea.
Cambios de los tiempos de creciente y menguante del río.
Gráfica 5.5.3, estructura de la marea.
En las investigaciones realizas por CEDEGE se observó que la amplitud de la marea es mayor cerca de la desembocadura del Guayas, y decrece conforme se avanza hacia aguas arriba, notándose más este decrecimiento en el río Daule. Las causas son las siguientes:
El río Babahoyo a diferencia del Daule tiene una mayor profundidad y velocidad de marea, debido a que el cauce del río Babahoyo es más ancho y profundo, es decir, que tiene una mayor área transversal que el río Daule, además no está afectado por el banco de arena que se encuentra en la desembocadura del río Daule.
En Guayaquil el rango de variación de la marea fluctúa entre los 2,40m y 4,60m de amplitud, dependiendo de la época del año y otros factores ya señalados.
De todo lo expuesto anteriormente podemos decir que la marea es un efecto que interfiere con la libre descarga de los ríos, provocando una sobre elevación del nivel normal de este, especialmente en épocas de lluvia que es cuando el río Daule tiene un mayor caudal decreciente y coincide con los niveles altos de marea, inundando los puntos más bajos de las zonas aledañas a los ríos Daule y Babahoyo. Un ejemplo claro de este efecto es el que ocurrió en el presente año, en los meses de marzo y abril, +4,50 y +4,60 m.s.n.m. respectivamente, debido a que coincidieron grandes descargas del río Daule provocadas por las intensas lluvias aguas arriba, a esto se suma la subida del nivel de la marea, provocando inundaciones en varios sectores del Norte de Guayaquil y zonas ubicadas en las riberas del río Daule.
A continuación se presentan las gráficas de los niveles de marea observados por el Instituto Oceanográfico de la Armada (INOCAR) en río Guayas para los días 3, 4, 5 y 6 los meses de Abril y Marzo del 2015, en las cuales podemos observar el desfase que se produce debido a los factores locales antes mencionados.
5.6. INUNDACIONES EN SAUCES 6
5.6.1. Generalidades
Por otro lado, aun no habiendo un aumento grande de las precipitaciones y de la escorrentía superficial, podrá suceder una inundación en el caso de que haya alguna obstrucción en el canal natural del río.
5.6.2. Modelos de Inundaciones
De acuerdo a las investigaciones realizadas y en los análisis de datos de mareas, caudales y precipitaciones obtenidos por el INOCAR, SENAGUA, INAMHI, SNGR, hemos llegado a plantear tres modelos de inundación que se presentan en Guayaquil y que tienen que ver estrictamente con precipitaciones intensas, mareas máximas, gran de descarga del río Daule, disminución de la sección hidráulica debido a la sedimentación.
Los modelos son los siguientes:
Inundaciones por lluvias intensas, ocurridas en barrios cuyas calles son superiores a nivel de pleamar y no cuentan con un drenaje adecuado, por ejemplo Sauces I, IV.
Inundaciones por niveles de calles, máxima pleamar y lluvias intensas, ocurridas en barrios cuyos niveles de calles están bajo el nivel de máxima pleamar y a su vez se presentaron lluvias intensas, ejemplo de esto de la ciudadela Entre Ríos, situada en la margen izquierda del río Daule, y también en la intersección de la calle Loja con el Malecón Simón B
olivar.
Inundación por máxima pleamar, lluvias intensas y grandes descargas del río Daule, ocurridas en barrios cuyas calles están debajo del nivel de la máxima pleamar, y simultáneamente se presentaron lluvias intensas y una gran descarga del río Daule, tal es el caso de Acuarela del Río, Guayacanes, Samanes I y II.
V. Discusión de los Resultados
A lo largo de los años, las inundaciones han perjudicado a miles de ecuatorianos de todos los estratos socioeconómicos: agroindustriales, industrias de manufactureras, viviendas, negocios vías de comunicación y más.
Entre los análisis realizados pudimos ver que la marea ha superado algunas veces el nivel de calle, por lo que se han producido inundaciones por el efecto de la marea. Esto nos lleva a pensar seriamente en buscar soluciones para este tipo de situaciones, ya que el problema se agrava más aún debido al calentamiento global y a los deshielos de los glaciares, que provocan un aumento de los niveles del mar y por ende de los estuarios.
También se pudo observar que las lluvias de este año, que provocaron inundaciones en Sauces VI, fueron relativamente más altas que en otros inviernos fuertes, pero lo interesante de estas lecturas es que han producido inundaciones de dos tipos: intensas, ya que llovió en 2 horas lo que suele llover en un mes y por un máximo nivel de marea (pleamar).
Como vemos, somos muy vulnerables ante este fenómeno de la naturaleza y siendo objetivos podemos afirmar que hemos corrido con mucha suerte, ya que por la situación geográfica de Guayaquil y a una mala planificación urbanística que permitió un crecimiento demográfico desordenado que restó territorio a varias zonas de drenaje naturales, la llanura de la ciudad podría estar ya bajo el agua.
VI. Conclusiones
Las inundaciones en Sauces 6 se presentan particularmente por deficiencias en el diseño del sistema de alcantarillado pluvial, porque generalmente no se han considerado ciertos parámetros, tales como máximas mareas, sedimentación, grandes descargas del Río Guayas.
Algunas zonas de Sauces 6 se han inundado por causa de las altas mareas donde su drenaje está por debajo o igual a +3,40 msnm.VII. Recomendaciones
Ampliar la sección de algunos de los canales de drenaje que desaguan al río Daule para así disminuir el tirante hidráulico y por tanto disminuir el nivel de agua.
Se debe derivar los caudales de descarga que pasan por el canal de la ciudadela Las Orquídeas, hacia otros ramales y así disminuir la cantidad de agua que pasa por este canal.
Construir un sistema interconectado de bombeo para toda la zona ya que es todo el noreste de Guayaquil el afectado.
Construir estaciones de bombeo en barrios que se encuentran en cotas superiores a la de máxima pleamar y en la cual el sistema de alcantarillado no funciona adecuadamente, tal como sucede en Sauces 6.VIII. Bibliografía
Jacinto Rivero – 2001. Incidencia de los sistemas Fluviales de la cuenca del río Guayasen la ciudad de Guayaquil
Dr. J. W. Baldock – 1992. Geología del Ecuador.
Francisco Aparicio Mijares – 1987. Fundamentos de Hidrología Superficial.
Ven Te Chow. Hidráulica de canales abiertos.
Luis Marín Nieto-1991. Mecánica de Suelo
Julio C. Llaque Paladines – 2001. Inundaciones en el norte de Guayaquil.
Germán Monsalve Sáenz. 2011. Hidrología en la Ingeniería.
INAMHI (Instituto Nacional de Meteorología e Hidrología)
www.inamhi.gob.ec
INOCAR (Instituto Oceanográfico de la Armada)
www.inocar.gob.ec
SNGR (Secretaría Nacional de Gestión de Riesgos)
www.sngr.gob.ec
M.I. Municipalidad de Guayaquil
GAD, Gobierno Provincial del Guayas
SENAGUA, Secretaría Nacional del Agua
www.senagua.gob.ec
Secretaría Nacional de Planificación y Desarrollo, SEMPLADES www.semplades.gob.ec
Sistema Nacional de Información, SIN www.sin.gob.ec
Presidencia de la República del Ecuador
AUTOR/ES: REVISORES:
Gustavo Adolfo Bustamante Quintero Ing. Guillermo Pacheco Quintana MS.c Ing. Patricia Cárdenas Castillo MS.c Ing. Josué Rodríguez Santos
INSTITUCIÓN: Universidad de Guayaquil FACULTAD: De Ciencias Matematicas y Fisicas CARRERA: Ingenieria civil
N. DE REGISTRO (en base de datos): Nº. DE CLASIFICACIÓN:
DIRECCIÓN URL (tesis en la web):
ADJUNTOS PDF: SI NO
CONTACTOS CON AUTOR/ES: Teléfono: 0990748283
CONTACTO EN LA Nombre: FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INSTITUCIÒN: Telèfono: 2-283348
Quito: Av. Whymper E7-37 y Alpallana, edificio Delfos, teléfonos (593-2) 2505660/ 1: y en la Av. 9 de octubre 624 y Carrión, edificio Prometeo, teléfonos: 2569898/9, Fax: (593 2) 250-9054
REPOSITORIO NACIONAL EN CIENCIA Y TECNOLOGIA FICHA DE REGISTRO DE TESIS
Innovacion y saberes
º
1
La presente investigación fue realizada para contemplar la gravedad permanente que vive nuestros sectores y ciudad ante diferentes escenarios de inundación. El trabajo cumple con los elementos básicos del ciclo hidrológico, describiendo los principios que gobiernan los fenómenos hidrológicos y las técnicas más utilizadas en la práctica respecto a la cuantificación de tales fenómenos aplicada a la resolución de los problemas que limitan el presente trabajo. En el capítulo # 3.1 al 3.3 se trata los principios y componentes básicos de la hidrografía e hidrología, características de las cuencas, precipitación respectivamente, cubriendo el ciclo hidrológico propiamente dicho, como unidades superficiales básicas para la cuantificación de los diferentes parámetros hidrológicos, y los fenómenos de precipitación y escorrentía superficial. En el capítulo 3.4 se habla sobre las mareas, origen, influencia en losríos y en el Río Guayas. En el capítulo 4 se detalla la metodología del proyecto. En el capítulo 5 se procede con el desarrollo del proyecto, como características, geología, geomorfología, cueca y caudales del río Guayas. En el capítulo 5.6 hablamos de las estaciones
meteorológicas y el 5.7 tratamos de las inundaciones en Sauces 6 y en los siguientes se dan conclusiones, recomendaciones, y
X
Análisi Hidráulico e Hidrológico en el sector de Sauces 6 para el control de inundaciones.
TÍTULO Y SUBTÍTULO
IX. ANEXOS
Anexo 2
