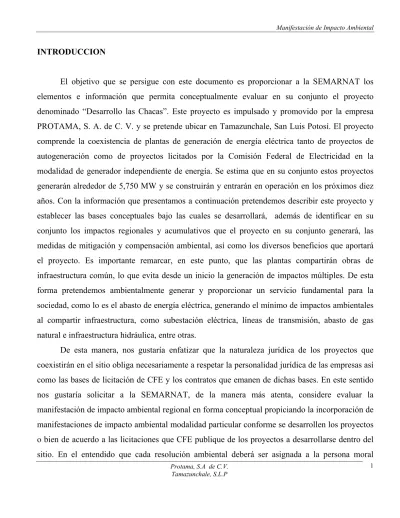

INTRODUCCION
El objetivo que se persigue con este documento es proporcionar a la SEMARNAT los elementos e información que permita conceptualmente evaluar en su conjunto el proyecto denominado “Desarrollo las Chacas”. Este proyecto es impulsado y promovido por la empresa PROTAMA, S. A. de C. V. y se pretende ubicar en Tamazunchale, San Luis Potosí. El proyecto comprende la coexistencia de plantas de generación de energía eléctrica tanto de proyectos de autogeneración como de proyectos licitados por la Comisión Federal de Electricidad en la modalidad de generador independiente de energía. Se estima que en su conjunto estos proyectos generarán alrededor de 5,750 MW y se construirán y entrarán en operación en los próximos diez años. Con la información que presentamos a continuación pretendemos describir este proyecto y establecer las bases conceptuales bajo las cuales se desarrollará, además de identificar en su conjunto los impactos regionales y acumulativos que el proyecto en su conjunto generará, las medidas de mitigación y compensación ambiental, así como los diversos beneficios que aportará el proyecto. Es importante remarcar, en este punto, que las plantas compartirán obras de infraestructura común, lo que evita desde un inicio la generación de impactos múltiples. De esta forma pretendemos ambientalmente generar y proporcionar un servicio fundamental para la sociedad, como lo es el abasto de energía eléctrica, generando el mínimo de impactos ambientales al compartir infraestructura, como subestación eléctrica, líneas de transmisión, abasto de gas natural e infraestructura hidráulica, entre otras.
De esta manera, nos gustaría enfatizar que la naturaleza jurídica de los proyectos que coexistirán en el sitio obliga necesariamente a respetar la personalidad jurídica de las empresas así como las bases de licitación de CFE y los contratos que emanen de dichas bases. En este sentido nos gustaría solicitar a la SEMARNAT, de la manera más atenta, considere evaluar la manifestación de impacto ambiental regional en forma conceptual propiciando la incorporación de manifestaciones de impacto ambiental modalidad particular conforme se desarrollen los proyectos o bien de acuerdo a las licitaciones que CFE publique de los proyectos a desarrollarse dentro del sitio. En el entendido que cada resolución ambiental deberá ser asignada a la persona moral
promovente la cual será consecuentemente responsable ambientalmente de su proyecto en lo individual y corresponsable-solidario en aquellos impactos que emanen del proyecto en su conjunto mediante la manifestación de impacto ambiental regional y el Estudio de Riesgo Nivel 1.
Como ejemplo podemos mencionar que la CFE pretende promover el primer proyecto a desarrollarse en el sitio mediante la presentación de una manifestación de impacto ambiental particular así como también un Estudio de Riesgo Nivel 1 de la primera unidad de generación de hasta 1,150 MW, la cual podría ser posteriormente asignada o transferida a la razón social de la empresa ganadora, de la licitación correspondiente.
En este sentido en este documento se presentarán las características generales de todo el complejo, tomando como ejemplo una sola central (fase 1), pues las características serán muy similares para el resto de las centrales. Dicho proyecto consistirá en la instalación, desde la preparación del sitio, diseño, construcción, puesta en marcha, operación y mantenimiento de una planta de generación de energía eléctrica. Las plantas proyectadas serán de ciclo combinado utilizando gas natural como combustible. En lo que respecta a de emisiones a la atmósfera se realizó una simulación utilizando el modelo ISCT3 de EPA considerando acumulativamente la incorporación de los diferentes proyectos o unidades de ciclo combinado.
I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL
I.1. Datos generales del proyecto
1. Clave del proyecto (para ser llenado por la Secretaría) 2. Nombre del proyecto
Instalación de la Central de Ciclo Combinado de 5750 MW denominado “Desarrollo Las Chacas” en el Municipio de Tamazunchale en San Luis Potosí.
3. Datos del sector y tipo de proyecto 3.1 Sector
Eléctrico 3.2 Subsector
3.3 Tipo de proyecto
Termoeléctrica, Ciclo Combinado.
4. Estudio de riesgo y su modalidad
Estudio de Análisis de Riesgo Nivel 1
5. Ubicación del proyecto
El complejo será construido en el ejido denominado; El Limoyo, Las Chacas y El Clerigo, municipio de Tamazunchale, San Luis Potosí.
El predio donde será construida la planta generadora, es un predio que tiene una geometría irregular, las coordenadas geográficas pueden verse en el diagrama de levantamiento aerofotogramétrico el cual se encuentra en el anexo 1, así como también la fotografía área y el plano del INEGI donde se muestra el sitio.
6. Dimensiones del proyecto, de acuerdo con las siguientes variantes:
Características del proyecto Información que se deberá proporcionar Proyectos puntuales o en un solo
predio y que se realizan en el mismo sitio
La superficie total del predio es de 3, 996,381.28 m2 El área requerida por cada una de las cinco unidades, será de 300,000 m2.
La superficie que se ocupará con la infraestructura para la operación del proyecto es de 443,470.03 m2. La superficie requerida para caminos de acceso y otras obras asociadas es de 565,554.08 m2.
Proyectos dispersos en una zona o región
No aplica
Proyectos lineales No aplica
I.2. Datos generales del promovente 1. Nombre o razón social
Protama, S.A de C.V.
2. Registro Federal de Causantes (RFC)
PRO010406 1Y5
3. Nombre del representante legal
4. Cargo del representante legal
5. RFC del representante legal
6. Clave Única de Registro de Población (CURP) del representante legal 7. Dirección del promovente para recibir u oír notificaciones
Protección de datos personales LFTAIPG
Protección de datos personales LFTAIPG
I.3 Datos generales del responsable del estudio de impacto ambiental 1. Nombre o razón social
Emmanuel Rincón y Asesores, S. C.
2. RFC
ERA 970513 FF4
3. Nombre del responsable técnico de la elaboración del estudio
4. RFC del responsable técnico de la elaboración del estudio
5. CURP del responsable técnico de la elaboración del estudio
6. Cédula profesional del responsable técnico de la elaboración del estudio 7. Dirección del responsable del estudio
Protección de datos personales LFTAIPG
Protección de datos personales LFTAIPG
II. DESCRIPCIÓN DE LAS OBRAS O ACTIVIDADES Y, EN SU CASO, DE LOS PROGRAMAS O PLANES PARCIALES DE DESARROLLO
Como parte del Programa de Obras del Sector Eléctrico de la Comisión Federal de Electricidad (CFE), se tiene previsto instalar un complejo de ciclo combinado de una capacidad total igual a 5750 MW, el complejo se dividirá en cinco centrales, en la primera fase solo se construirá una central (Central de Ciclo Combinado Tamazunchale – Tama I) que tendrá la capacidad nominal de generación de 1,150 MW, esta estará a cargo de la CFE.
El proyecto involucra el desarrollo conceptual, estudios arqueológicos, preparación del sitio, cambio de uso de suelo, infraestructura de apoyo (caminos de acceso, puentes), construcción, operación y mantenimiento. Las plantas proyectadas serán de ciclo combinado utilizando gas natural como combustible, se tiene planeado construir las cinco unidades durante los próximos 8 años. La magnitud del proyecto, como es de esperarse comprende diversos proyectos asociados, tales como la construcción de líneas de transmisión, subestaciones eléctricas, gasoductos de gas natural, estación de bombeo, aprovechamiento y descarga de agua y la construcción de caminos y puentes de acceso.
El Complejo será construido en el ejido denominado; Las Chacas, municipio de Matlapa, Tamazunchale, San Luis Potosí.
Cada una de las centrales de Ciclo Combinado (2 x 2 x 1), estará constituida por dos trenes de generación, cada tren constará de dos turbinas de gas, dos recuperadores de calor y una turbina de vapor, y como combustible base se utilizará gas natural, no incluyéndose sistema diesel como combustible alternativo.
La central de ciclo combinado, esta tipificada como una planta del tipo sector 4; es decir Termoeléctrica, subsector 4.2; es decir Ciclo Combinado.
II.1. Información general del proyecto II.1.1 Naturaleza del proyecto
Como ya mencionamos anteriormente el proyecto consiste en la construcción de un complejo de ciclo combinado de una capacidad total igual a 5750 MW, en el presente documento se presentarán las características generales del complejo, así como también los proyectos asociados al mismo, de igual forma se describe las características generales de la de la planta “Tamazunchale - Tama I” la cual será similar al resto de las plantas que formaran parte del complejo.
El suministro de agua provendrá del río Moctezuma, a través de un ducto de polietileno de alta densidad de un diámetro nominal de 20”, mientras que el suministro de gas combustible provendrá del gasoducto Palmillas-Naranjos, en cuyo punto de intersección tendrá un diámetro de 30”, y finalmente la línea de transmisión de la central de Tamazunchale se interconectará a la red de distribución general de energía eléctrica de la Comisión Federal de Electricidad.
II.1.2. Justificación y objetivos
El sistema eléctrico nacional presenta un crecimiento promedio en ventas de 5.4% para los siguientes 10 años, según lo señala la Prospectiva del Sector Eléctrico 2002-2011. En términos de capacidad instalada requerida para dar frente a este crecimiento de demanda, es necesario que se instalen cerca de 30,000 MW adicionales.
La tecnología de generación de preferencia en los últimos años ha sido el Ciclo Combinado, la cual utiliza el gas natural como combustible. Esto ha sido consistente con la tecnología de preferencia en el resto del mundo, ya que la generación con Ciclo Combinado brinda las ventajas de utilizar un combustible menos contaminante desde el punto de vista ambiental, alta eficiencia de conversión de energía, cortos tiempos de construcción y menores costos de inversión de infraestructura.
Para ello, el reto en México, es ubicar y desarrollar grandes sitios donde se favorezca la generación por medio de Ciclo Combinado. Sitios donde sea factible instalar por arriba de 4000
MW, ofrecer la oportunidad de desarrollar la infraestructura adicional, tal como es la de gasoductos que transporten gas natural al sitio, así como la de líneas de transmisión de alta tensión que transporten grandes bloques de energía a los centros de consumo.
Como se puede observar en la Gráfica 1, la red eléctrica nacional, históricamente se ha desarrollado para llevar la energía eléctrica de las centrales generadores a los centros de consumo.
A medida que las demandas de los centros de consumo iban aumentando, la gran infraestructura de transmisión asociada se desarrollando, tal como el caso del anillo de alta tensión que va alrededor de la zona metropolitana de la Ciudad de México. En los últimos años, las fuentes de generación para suministrar energía al centro del país se ubicó en el Golfo de México, dado que era necesario que estuvieran cercanas a la columna vertebral del sistema nacional de gasoductos, siendo este el gasoducto de 48 pulgadas Cactus-San Fernando.
Gráfica 1: Sistema Eléctrico Nacional
Planta de Generación
Línea de Transmisión 400 KV Línea de Transmisión 230 KV Línea de Transmisión 115 KV Línea de Transmisión 130 KV
Símbolos
ÁREA METROPOLITANA
HRC PRD
TUL
NOP PBD
ZOC
AYO
MZL
TCL TUL
APA QRP
DOG ATE
ZAP
TUV NEC VAE
750 MW MEXICO CITY
METROPOLITAN AREA AND LFC CONTROL AREA
VIC
TEX
DOG BRN MAN
CRU
TOP TIZ
EST ATE NOC
JRB FNL
ECR
MORCMU
CEL
Subestación
RZC RIN
PAP TJI
CRO
CPU PJZ
CIP CPT CPD RUM
MXI APD
OZA CTY
TEK STB
HGO MEP CHQ
WIS NZI
SVE SAF
SQN KON
TRI
SMN ROA
BLE LRO
VIO LPZ GAO
DOM INS
SJC PUP ETR
CAD CAB PES
TDS SNT PLD
SSA
LCF
COC CNN
PGD COT HLI HLT
SCN NRI STA
CDY LCD ICA
HLC
CUT GMD TPO
LMD
PNO HTS
SCP
CEL
SYC
CHD AVL FVL MCZ REA VJZ
CUN NGC
GPL LED SGD
CGD
PEL
HBL DGD
AND U.S.A.
(MIGUEL) (IMPERIAL V.)U.S.A.
(U.S.A.) AZCARATE.
(U.S.A.) DIABLO
CPL (U.S.A.)
(U.S.A.) CPL
(U.S.A.)C.PL (U.S.A.)CPL
CED LVI
KLV VHN REC
AMI AUA
NAV PNE
CDD PEA AGM ALT
QRP
TAP CAL
SID
ATE COL
CMD
INF VIL
NKS CGM
OCN
MRPCYA QRO
SPA VDR
IRA LNU VTP
ABA GDO
GDU APR
GUN GUD
LNT CHR
ZPP
AGS SLP SLD ZCD
UPT CPT APZ CBN VGR DGS
ZAP
CRL QMD MZL
LAT
JUD OXP ZOC JAL
JDN DBC ATD
TOM ELC PRI TPC
MAN
FTM
AGT
SAO
ALD TAMSA MON
SAL APC
ADC NUR
AERRIB REY CPR OJC NUL
MTY MTM
CCL INV FAM CID
CTS MPS
ANG MMT MID
JUI OJP
PBD
TCL
TMD TMT LAV PRD TUV
VRD LRP
TRS PZA
ESC CBD
GUE LAJ
HUI FRO LAM
VDG NIC
TEC
SAUDAÑ HRC
MZT MIA ZMN ANP APT
ATN TED
ATQ SLM TSN
MAM MND
DOG
LCP MTA CRP
CNI MZD
ENO
HCP
NIZ
XUL NTE
KNP VAD MDP
PKP
ESA CNR
CTE LRA
CNC
PCN KOPTZM
CEK
KBL PYU TIU
INS NCM SUR
CRE CMO SBY
MDA
MAX
IZL VDD PTE
PJU
BNP HAA HBK
TIC SAM KAL
Planta de Generación
Línea de Transmisión 400 KV Línea de Transmisión 230 KV Línea de Transmisión 115 KV Línea de Transmisión 130 KV
Símbolos
ÁREA METROPOLITANA
HRC PRD
TUL
NOP PBD
ZOC
AYO
MZL
TCL TUL
APA QRP
DOG ATE
ZAP
TUV NEC VAE
750 MW MEXICO CITY
METROPOLITAN AREA AND LFC CONTROL AREA
VIC
TEX
DOG BRN MAN
CRU
TOP TIZ
EST ATE NOC
JRB FNL
ECR
MORCMU
CEL
Subestación
RZC RIN
PAP TJI
CRO
CPU PJZ
CIP CPT CPD RUM
MXI APD
OZA CTY
TEK STB
HGO MEP CHQ
WIS NZI
SVE SAF
SQN KON
TRI
SMN ROA
BLE LRO
VIO LPZ GAO
DOM INS
SJC PUP ETR
CAD CAB PES
TDS SNT PLD
SSA
LCF
COC CNN
PGD COT HLI HLT
SCN NRI STA
CDY LCD ICA
HLC
CUT GMD TPO
LMD
PNO HTS
SCP
CEL
SYC
CHD AVL FVL MCZ REA VJZ
CUN NGC
GPL LED SGD
CGD
PEL
HBL DGD
AND U.S.A.
(MIGUEL) (IMPERIAL V.)U.S.A.
(U.S.A.) AZCARATE.
(U.S.A.) DIABLO
CPL (U.S.A.)
(U.S.A.) CPL
(U.S.A.)C.PL (U.S.A.)CPL
CED LVI
KLV VHN REC
AMI AUA
NAV PNE
CDD PEA AGM ALT
QRP
TAP CAL
SID
ATE COL
CMD
INF VIL
NKS CGM
OCN
MRPCYA QRO
SPA VDR
IRA LNU VTP
ABA GDO
GDU APR
GUN GUD
LNT CHR
ZPP
AGS SLP SLD ZCD
UPT CPT APZ CBN VGR DGS
ZAP
CRL QMD MZL
LAT
JUD OXP ZOC JAL
JDN DBC ATD
TOM ELC PRI TPC
MAN
FTM
AGT
SAO
ALD TAMSA MON
SAL APC
ADC NUR
AERRIB REY CPR OJC NUL
MTY MTM
CCL INV FAM CID
CTS MPS
ANG MMT MID
JUI OJP
PBD
TCL
TMD TMT LAV PRD TUV
VRD LRP
TRS PZA
ESC CBD
GUE LAJ
HUI FRO LAM
VDG NIC
TEC
SAUDAÑ HRC
MZT MIA ZMN ANP APT
ATN TED
ATQ SLM TSN
MAM MND
DOG
LCP MTA CRP
CNI MZD
ENO
HCP
NIZ
XUL NTE
KNP VAD MDP
PKP
ESA CNR
CTE LRA
CNC
PCN KOPTZM
CEK
KBL PYU TIU
INS NCM SUR
CRE CMO SBY
MDA
MAX
IZL VDD PTE
PJU
BNP HAA HBK
TIC SAM KAL
En la búsqueda de nuevos sitios de generación, se ha identificado a Tamazunchale en el Estado de San Luis Potosí, como el mejor sitio para la generación con Ciclo Combinado.
Tamazunchale se encuentra a 70 mts de altura sobre el nivel del mar, por lo que las turbinas de gas no sufren pérdidas de potencia. Esto es de gran importancia ya que las turbinas de gas generando en el altiplano, sufren de conocido “derrateo” de potencia cuando generaran a elevadas alturas. Para el caso de México, generar en el altiplano representa un “derrateo” del 30%, lo cual significa, que se encarecería la infraestructura de generación, ya que serían necesarias más centrales de generación, para la misma capacidad de instalada de generación.
Por otro lado, en Tamazunchale existe abundante disponibilidad de agua en el Río Moctezuma. Esto evita realizar costos inversiones en infraestructura de una toma de agua de mar,
o costos inversiones si se utilizan torres de enfriamiento seco las cuales bajan de eficiencias de generación.
Tamazunchale se encuentra a 190 kms de la Subestación Querétaro Potencia y 120 kms de la Subestación de Tula. Por su ubicación, se optimiza la infraestructura de transmisión requerida para inyectar energía al Centro-Occidente del país. La Gráfica 2 muestra, que desde el punto de vista de transmisión, es más eficiente transportar energía eléctrica desde Tamazunchale, que desde el Golfo de México.
Para ello, las plantas en Tamazunchale, se conectarán a la red de CFE ya sea por medio de una línea de doble circuito de 400 kV de 190 km entre la subestación de Tamazunchale y una estación de interconexión (“ISS”) cercana a la subestación Querétaro Potencia (“QRP”). El crecimiento podrá ser por una línea de doble circuito de 400 kV de 120 km entre la Tamazunchale y la subestación Tula (“TUL”). CFE puede optar por construir otra estación de interconexión sobre la línea de 400 kV que conecta la subestación Pirámides (“PIR”) y Tula (“TUL”).
Gráfica 2: Interconexión Eléctrica Propuesta
NOP PBD
ZOC
AYO
MZL
TCL TUL
APA
DOG ATE
ZAP
NEC VAE
750 MW
CIUDAD DE MÉXICO VIC
TEX
DOG
BRN CRU
TOP TIZ
ATEEST NOC
JRB FNL
ECR
MORCMU
ALT
ELC PRI TPC
LAV PRD TUV
MZT
MIA
ZMN
ANP
PIR MAN
QRP
CYA QRO
SPA VDR
SAU
DAÑ
HRC ABA SLM
TAMAZUNCHALE
Planta Generadora
Línea de Transmisión de 400 kV Línea de Transmisión de 230 kV
Línea de Transmisión de 400 kV propuesta
Símbolos
Subestación
ISS ISS
NOP PBD
ZOC
AYO
MZL
TCL TUL
APA
DOG ATE
ZAP
NEC VAE
750 MW
CIUDAD DE MÉXICO VIC
TEX
DOG
BRN CRU
TOP TIZ
ATEEST NOC
JRB FNL
ECR
MORCMU
ALT
ELC PRI TPC
LAV PRD TUV
MZT
MIA
ZMN
ANP
PIR MAN
QRP
CYA QRO
SPA VDR
SAU
DAÑ
HRC ABA SLM
TAMAZUNCHALE
Planta Generadora
Línea de Transmisión de 400 kV Línea de Transmisión de 230 kV
Línea de Transmisión de 400 kV propuesta
Símbolos
Subestación
ISS ISS
NOP PBD
ZOC
AYO
MZL
TCL TUL
APA
DOG ATE
ZAP
NEC VAE
750 MW
CIUDAD DE MÉXICO VIC
TEX
DOG
BRN CRU
TOP TIZ
ATEEST NOC
JRB FNL
ECR
MORCMU
ALT
ELC PRI TPC
LAV PRD TUV
MZT
MIA
ZMN
ANP
PIR MAN
QRP
CYA QRO
SPA VDR
SAU
DAÑ
HRC ABA SLM
TAMAZUNCHALE
Planta Generadora
Línea de Transmisión de 400 kV Línea de Transmisión de 230 kV
Línea de Transmisión de 400 kV propuesta
Símbolos
Subestación Planta Generadora
Línea de Transmisión de 400 kV Línea de Transmisión de 230 kV
Línea de Transmisión de 400 kV propuesta
Símbolos
Subestación
ISS ISS
En el sitio de Tamazunchale, se pretende que se desarrollen proyectos bajo de Producción Indenpendiente licitados por Comisión Federal de Electricidad, así como proyectos privados de Autoabastecimiento. CFE está actualmente licitando una Central de hasta 1150 MW (CC Tamazunchale – Tama I) con fecha de operación comercial Febrero 2007. CFE tiene planeado Tama II (1135 MW) para el 2008 y Tama III (560 MW) para el 2009, de acuerdo a la Prospectiva del Sector Eléctrico 2002-2011. También se pretender desarrollar una central de generación de energía eléctrica para fines de autoabastecimiento, de tipo Ciclo Combinado de 1121 MW con dos módulos de 560.5 MW (cada módulo compuesto con 2 turbinas de gas GE-7FA y por una turbina de vapor) para dos de los grandes grupos industriales de México.
Como el centro de generación en Tamazunchale utilizará gas natural como combustible, será necesario construir un gasoducto del 125 kms del Golfo de México a Tamazunchale. Este gasoducto se está desarrollando y conocido como Gasoducto de Huasteca. Se interconectará con el ducto de 48” Cactus-San Fernando (en Naranjos, Veracruz), la columna vertebral del Sistema
Nacional de Gasoductos. El crecimiento de la oferta nacional de gas a mediano plazo se ubica relativamente cerca de Naranjos: desarrollo de los nuevos yacimientos en Lankahuasa en la costa del norte de Veracruz y de Chicontepec en la Huasteca, continuo desarrollo de la Cuenca de Burgos en Tamaulipas, Terminal de Gas Natural Licuado prevista en Altamira y gas importado del sur de Texas
Gasoducto de la Huasteca tiene como propósito fundamental atender la demanda de gas natural en dos mercados completamente distintos. El primero de ellos: Tamazunchale, que será abastecido exclusivamente por este sistema de transporte. Se estima que la demanda, tan sólo en este polo de generación de energía eléctrica, pueda alcanzar niveles de demanda superiores a los 1,000 MMPCD. El segundo mercado que pretende atender es el de la región Centro-Occidente1 de la República Mexicana. En una primera etapa, Gasoducto de la Huasteca reforzará los sectores:
Minatitlán, Mendoza y Centro, del Sistema Nacional de Gasoductos (SNG) (ver Gráfica 3). Sin embargo, se estima que conforme aumente la demanda en el sur del SNG, Gasoducto de la Huasteca se constituirá como la principal ruta de suministro de gas natural para la región Centro- Occidente y el SNG quedará como fuente alterna de suministro (ver Gráfica 4).
Actualmente la región Centro-Occidente representa el cuarto lugar en importancia en el uso de gas natural, con una tasa de crecimiento promedio anual en el periodo 1993-2001 de 5.4% y de 6.0% sin Pemex. El sector de consumo más representativo es el industrial, mismo que en 2001 representó 63.5% de la región sin el sector petrolero. Sin embargo, el uso de gas natural para la generación de electricidad se ha venido incrementando, principalmente por la planta de El Sauz, en Querétaro. Actualmente, sus requerimientos de este combustible ascienden a poco más de la tercera parte y su tasa de crecimiento se ubica en 20.1% anual.
Tabla 1: Demanda de Gas Natural en la Región Centro Occidente por Sector 2001-2011 Millones de pies cúbicos diarios (MMPCD)
1 Comprende los estados de Aguascalientes, Colima, Guanajuato, Jalisco, Michoacán, Nayarit, Querétaro, San Luis Potosí y Zacatecas
0 200 400 600 800 1,000 1,200
2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011
Autotransporte
Residencial y Servicios
Eléctrico (Autogeneración)
Eléctrico (Público) Industrial
Petrolero
Fuente: secretaría de Energía. Prospectiva del mercado de gas natural 2002-2011
De acuerdo a la Prospectiva del Sector Eléctrico 2002-2011 emitida por la Secretaría de Energía se espera que la demanda actual de gas natural en dicha región (345 MMPCD en 2001) se triplique, alcanzando 1,063 MMPCD en 2011. El 85% de la demanda se concentra en el Sector Eléctrico Público (48%) y en el Industrial (37%). Sin embargo, es importante hacer notar que el sector residencial muestra la mayor tasa de crecimiento anual (alrededor de 66% en los primeros 5 años)
En días recientes la Comisión Federal de Electricidad (CFE) anunció la adquisición de 3 plantas de generación de energía eléctrica de emergencia, en base a gas natural. Dos de ellas, se instalarán en la zona industrial de la Ciudad de Puebla y estarán listas para operar comercialmente a finales de este mismo año, lo que claramente aumentará el consumo de gas natural en el sector Centro del SNG.
Gráfica 3: Sistema Nacional de Gasoductos
Arguelles
San Fernando Est 19
GNL Altamira Burgos CPG
Reynosa
Tuxpan Naranjos
Los Cobos
Cempoala Palmillas
Venta Carpio Santa Ana Valtierrilla
Guadalajara
L Cardenas
Est 4
Cactus Y Nuevo Pemex Los Ramones
A Monterrey
Gas Natural Importación
Gas Natural Nacional Mexico United State
Tamazunchale Las Chacas
30“ φ
42“ φ
48“ φ Bajio
Toluca Bajio Norte
Gráfica 4: Región Sur del Sistema Nacional de Gasoductos y Demanda Esperada de Gas Natural en el 2005
Venta de Carpio
L. Cardenas
Valtierrilla 36“ φ
36“ φ 36” φ
36” φ
Santa Ana
Palmillas Cempoala
48“ φ
48“ φ
CPG Pemex Cuenca de Burgos Gas Importado
Campos de Pemex Off-Shore On-Shore SNG
S
Syymmbboollooggiiaa
Sistemas Privados Nodos
Zonas de Distribución
“Bajío Norte”
37 MMPCD GNM Repsol
Zona “Bajío”
24 MMPCD GNM Repsol
24” φ 16” φ
16” φ
ISPAT Mexicana 170 MMCFD
Agroindustrias del Balsas 15 MMCFD NKS 15 MMCFD
Zona “DF”
153 MMPCD MetroGas
Zona “Metropolitana”
265 MMPCD MaxiGas Zona “Toluca”
68 MMPCD MaxiGas Zona “Guadalajara”
259 MMPCD Tractebel
16“ φ
42“ φ
36“ φ
Tamazunchale Naranjos
La termoeléctrica de Tamazunchale – Tama I, ha sido diseñada con enfoque a los aspectos ecológicos y por consecuencia, la planta tendrá uno de los procesos más limpios, utilizando la tecnología más avanzada para el control de emisiones.
Este proyecto responde a la estrategia de promover la mayor integración del sector energético a nivel internacional, con importantes beneficios tecnológicos, económicos, y ambientales para México y Estados Unidos de Norteamérica, y al mismo tiempo ayuda a encontrar soluciones a problemas locales de aprovechamiento de los recursos hidráulicos.
La operación de la planta contará con un diseño de alta eficiencia ya que permitirá garantizar que las emisiones a la atmósfera, al usar quemadores de baja emisión de NOx, lecho catalítico para la reducción de NOx, y COx provenientes de la turbina de gas, estarán dentro de los parámetros que determina la legislación ambiental mexicana.
II.1.3. Inversión requerida
ITEM DESCRIPCIÓN U$D M.N.
a).- Central Ciclo Combinado, Tamazunchale Tama I
600 millones 6000 millones b).- Ducto de suministro de agua: 8 millones 80 millones
c).- Gasoducto: 190 millones 1900 millones
d).- Línea de transmisión: 100 millones 1000 millones e).- Infraestructura de apoyo: 20 millones 200 millones
TOTAL 918 millones 9180 millones
II.2. Características particulares del proyecto II.2.1. Descripción de las obras y actividades A Termoeléctrica.
Tipo de central que se pretende construir (ciclo combinado, convencional).
Esta central de Ciclo Combinado consiste en la generación de energía eléctrica por medio de dos turbinas de gas que utilizarán gas natural como combustible, contando con equipos de Recuperación de Calor (H.R.S.G.), que utilizarán los gases de escape de las turbinas de gas para la generación de vapor, el cual también se usará para generar energía eléctrica a partir de la turbina de vapor.
El agua de enfriamiento del equipo se tomará a partir del río Moctezuma, a esta agua se le darán tres fases de tratamiento; clarificación, ajuste de alcalinidad y cloración. Una vez que el agua no tenga uso benéfico en la planta, se tratará (neutralización), de manera que se pueda descargar de nuevo en el río Moctezuma.
Capacidad a instalar y número de unidades.
La planta tiene un ciclo de configuración combinado de 2 x 2 x 1, este consiste de dos trenes de generación, y a la vez cada tren consistirá de; dos generadores de turbina de gas (Combustion Turbine Generators o CTG’s), dos generadores de vapor (Heat Recovery Steam Generator o HRSG’s), y un generador de vapor (Steam Turbine Generator o STG). Los generadores de cada turbina de gas producirán un promedio de 158,200 KW, mientras que los
generadores de cada turbina de vapor producirán un promedio de 260,358 KW, por lo anterior la producción de garantía de la planta se ha establecido en un promedio anual de 1’121,000 KW. Las turbinas de gas son operadas únicamente con gas natural como combustible, el gas provendrá del gasoducto que estará interconectado a su vez a los gasoductos de Palmillas por un lado y Naranjos por el otro, dicho gasoducto contará con trampa de diablos, y una estación de medición y regulación, con lo cual se garantizará que el gas natural en límites de batería tendrá una presión mínima de 42.38 Bar(a).
Plano general del arreglo de la planta y planos de las obras, sistemas y equipos principales.
El arreglo general del complejo se presenta en el Anexo 2.
Tipo de chimeneas que se van a construir, tratamiento de aguas residuales, fosa de neutralización, etc.
Se instalarán chimeneas hechas de acero, para disminuir al máximo la radiación de calor. Se instalará un fuste envolvente a las dos chimeneas una para cada turbina, la base del fuste será de unos 8 ó 10 metros de diámetro (cada chimenea será de 5.0 metros de diámetro en su base) y de altura alcanzará los 50.0 m.
Cuatro recuperadores de calor o HRSG’s serán instalados en la planta para recuperar las emanaciones de calor de las turbinas de combustión. Los HRSG serán diseñados para maximizar la recuperación de calor vía tres niveles de presión y una sección de vapor de recalentamiento.
Los HRSG’s serán del tipo de tubo de circulación natural de agua, diseñados de acuerdo con el código ASME para calderas y recipientes a presión. Cada equipo será abastecido con gas natural por medio del sistema de quemadores de ducto, todas las secciones de los HRSG’s serán drenables. Los quemadores estarán diseñados para la emisión de bajo NOx (Dry Low NOx
Burners). Estos quemadores serán instalados en la cámara de combustión de las turbinas de gas y en el “duct burner” de los HRSG’s.
Tipo de sistema de enfriamiento y elementos del proyecto que, de ser el caso, lo hacen único o excepcional.
Las torres de enfriamiento son del tipo contraflujo de diez celdas, con una capacidad de 40,164 m3/h, diseñadas en Madera, con relleno de PVC retardante al fuego. Cada celda estará provista de un ventilador. La torre proporcionará agua fresca a 29.3 °C al condensador de superficie, y al sistema auxiliar de enfriamiento de agua, misma que será regresada a la torre con una temperatura de 39.3 °C
Características del diseño, construcción, dimensiones y ubicación en un plano a una escala adecuada de los siguientes sistemas de alimentación:
Gasoducto:
El suministro de combustible será por medio del gasoducto de 30” de diámetro que se interconectará con el sistema de distribución proveniente del gasoducto de Palmillas, y con destino al gasoducto de Naranjos, el gasoducto a Tamazunchale de 30”, contará con un sistema de trampa de diablos, receptor de diablos, medición y regulación del gas natural, el gas llegará a la planta a una presión de 870 PSI, dicha presión se regulará hasta las condiciones de operación de la propia planta.
La longitud del Ducto (Peine) = 1,150 m La longitud del Ducto (Interno) = 24 m
Instalaciones cercanas de Petróleos Mexicanos (PEMEX) que abastecerán de combustible al proyecto.
A excepción del gasoducto no hay ninguna instalación cercana en un radio de 5.0 km.
B. Conjunto de proyectos del mismo tipo
Se empleará un ramal de gas para el suministro del combustible a la planta, cuyo origen será el gasoducto a construirse y que interconectará los gasoductos de Palmillas con el de Naranjos, el diámetro nominal del gasoducto será de 30”, y a cada módulo de la planta se le
suministrará gas natural mediante un gasoducto de 16” de diámetro nominal, se estima que el consumo de gas natural fluctuará entre 5’196,354 y 5’265,844 m3/día en condiciones estándar, la presión de operación esperada es de aproximadamente 38.9 bar(a), y una temperatura de por lo menos 10 °C arriba del punto de rocío. La longitud del Ducto (Peine) = 1,150 m y la longitud del Ducto (Interno) = 24 m
Líneas de transmisión.
El voltaje de la subestación principal será de 400 Kv.
Ancho del derecho de vía.
El ancho del derecho de vía (70 m) está integrado por el doble de la suma de las siguientes distancias: separación horizontal mínima eléctrica de seguridad; proyección horizontal de la flecha del conductor y de la longitud de la cadena de aisladores de suspensión, según el ángulo de oscilación que produce la presión del viento; del eje de la estructura al conductor extremo en reposo, como se muestra en la siguiente figura.
Estos parámetros varían de acuerdo con la tensión eléctrica nominal, el calibre conductor, la
magnitud de la presión del viento, el tipo de estructura, la zona en que se localice la ruta y la altitud a nivel del mar en que se ubique.
Cable conductor (tipo).
Cable de acero galvanizado, de alta resistencia mecánica.
Cimentación (tipo).
La cimentación de las torres se hace sobre zapatas de cimentación (dados) de concreto, colocadas a nivel de piso en cada uno de los extremos de la torre.
Sistema de tierras.
Para el sistema de tierras es utilizado alambre para bajadas de tierra de acero recubierto de cobre recocido soldado (ACS) calibre del número 4 AWG.
Protección catódica.
No aplica protección catódica en líneas de transmisión.
Manejo de vegetación dentro de derecho de vía.
Para el manejo de la vegetación, está permitido el mantener una capa vegetal suficiente (vegetación rasante y arbustiva) que evite en lo posible la erosión del suelo; en la proximidad de los conductores, los árboles próximos al derecho de vía deben ser podados para evitar que el movimiento de las ramas o de los propios conductores pueda provocar fallas a tierra o entre fases;
dentro del derecho de vía no pueden existir árboles mayores a 6 metros de altura por lo que son removidos.
II.2.2. Descripción de obras y actividades provisionales y asociadas
Las obras provisionales consistirán básicamente de las oficinas de la constructora, almacén principal con patio, estacionamientos, instalaciones sanitarias, consultorio médico y zona para las instalaciones de los subcontratistas.
a).- Desmontes, despalmes.
Ubicación, en un plano, de los sitios que se verán afectados.
Para la ubicación de los sitios por desmontar y despalmar ver el plano anexo 2.
Superficie que se afectará (en hectáreas o metros cuadrados).
La superficie que será afectada por las obras provisionales es de aproximadamente de 4,060 m2.
Tipos de vegetación (terrestre y/o de zonas inundables) que serían afectados por los trabajos de desmonte. Especificar la superficie que se afectará de cada tipo de vegetación y detallar el número de individuos y tipo de especies que serían eliminadas, así como los volúmenes que se obtendrían de cada una de éstas.
Por lo que se refiere a la vegetación natural observada en el predio en donde se pretende construir la planta termoeléctrica y del tramo por donde correrá la línea de transmisión eléctrica tanto hacia el noroeste corresponde a Bosque Deciduo Templado, solo que esta comunidad vegetal ha estado sujeta en años anteriores a diferentes usos, los cuales han propiciado el desarrollo sucesional de la comunidad presentándose actualmente una condición secundaria con una fisonomía dominante del estrato arbustivo.
Cada una de las cinco unidades se ubicará en una superficie de 300,000 m2. La infraestructura de apoyo para la realización del proyecto en su conjunto ocupará una área 443,470 m2.requerida para caminos De acuerdo con los trabajos de campo se puede apreciar que algunos ejemplares representativos del tipo de vegetación presente en el sitio (Selva Baja Caducifolia y Bosque Deciduo Templado), tales como Capparis incana, Vara Blanca como dominante y sólo unos cuantos elementos arbóreos como la Bursera simaruba, Chaca y Lysiloma divaricata,
Rajador, los cuales se encuentran dispersos entre aproximadamente 500 árboles frutales (naranjos principalmente).
La vegetación por donde correrá las líneas de agua de alimentación ha sido completamente modificada por el uso agrícola del suelo. Las especies observadas en este tramo son aquellas que se han visto favorecidas por la presencia de humedad y agua en los márgenes de los canales de riego, así como del ambiente creado a lo largo de los caminos que corren paralelos al derecho de vía de los mismos.
Señala si se eliminarán ejemplares de especies en riesgo incluidas en la NOM-059-ECOL- 1994, y el grado de afectación en la población de dichas especies. Indicar también si se pretende efectuar el rescate y reubicación de dichos ejemplares.
En el predio no se encuentra ningún tipo de especie reportada bajo categoría especial por la NOM-059-ECOL-1994 y esto se explica a que la comunidad de vegetación en el predio es secundaria y esta sujeta a un alto grado disturbio.
Técnicas a emplear para la realización de los trabajos de desmonte y despalme (manual, uso de maquinaría, etcétera).
Los materiales de despalme y desmonte de acuerdo con la dificultad que presentan, para su extracción y carga se clasifican tomando en cuenta los siguientes tipos:
Material tipo A: Material blando (principalmente arbustos, pastos, etc) que puede ser excavado con motoconformadora.
Material tipo B: Es el material que por su dificultad de extracción y carga, solo puede ser excavado eficientemente con buldozer con cuchilla de inclinación variable, o con pala mecánica con capacidad mínima de 1.0 m3 sin uso de explosivos.
Material tipo C: Es el material que por su dificultad de extracción únicamente puede ser excavado por medio de explosivos o martillo hidráulico como las piedras mayores a 75 cm, como lo son las riolitas, areniscas, conglomerados, etc.. Las características del equipo para el despalme se selecciona dependiendo del tipo de material, del tamaño de área, del espesor de la capa por
retirar, así como del programa de ejecución que se tenga para la realización de esta obra. Las recomendaciones para la selección del equipo son:
Motoconformadora o retroexcavadora; esta máquina es recomendada para realizar el despalme en donde sea requerido mover volúmenes muy grandes y además que el material sea clasificado como de tipo A.
Buldozer; esta máquina es recomendada para despalmar material clasificado como de tipo B.
Cargador frontal con neumático u orugas; la capacidad del cargador será determinada de acuerdo al número y capacidad de unidades utilizadas para el retiro del material producto del despalme.
El método de ejecución consiste en que el jefe de brigada de topógrafos marcará los límites y niveles del área por despalmar de acuerdo a los documentos y planos aplicables. El espesor del despalme deberá ser indicado en los documentos o planos aplicables. Una vez determinado el espesor se procederá a retirar la capa de material de forma tal que se evite el sobre acarreo del material.
El material producto del despalme y desmonte será retirado del área y colocado en un banco previamente seleccionado; el material tendrá que ser depositado en forma ordenada para propiciar la colocación sucesiva de material (bordeo) hasta alcanzar la elevación permitida del banco. Se documentará por medio del llenado del formato de certificación aplicable el cumplimiento con los requisitos indicados en el procedimiento correspondiente.
Especies de fauna silvestre (terrestres y/o acuáticas) que pueden resultar afectadas por las actividades de desmonte y despalme. Enfatizar si existen especies en riesgo incluidas en la NOM-059-ECOL-1994 y describir las medidas que se adoptarían para su protección y, en su caso, para reubicar o ahuyentar a los individuos de dichas especies.
Por las condiciones en que se encuentran los sitios en donde se desarrollará el proyecto (predio y tramos de derecho de vía), se considera de manera general que la fauna silvestre en los
mismos es muy escasa por lo que el número de ejemplares que pudieran resultar afectados son muy pocos, si no es que escasos.
Tipo y volumen de material de despalme (arcilla, hojarasca, etc.).
El volumen aproximado de producto del desmonte y despalme para las infraestructuras provisionales se desglosa de acuerdo con la siguiente tabla:
Concepto: Area:
Oficinas 869.0
Caseta de personal y servicio médico. 56.0
Caseta de vigilancia. 12.0
Caseta de capacitación. 54.0
Comedor técnico administrativo. 188.0
Almacén cubierto. 690.0
Taller para habilitado de tuberías. 800.0
Comedor obrero. 1,391.0
Taller para instrumentos y obra eléctrica. 450.0
Caseta de residuos peligrosos. 20.0
Area para antena de sistemas. 225.0
Patio de almacén propio. 3,500.0
Patio para almacén de custodia. 30,010.0
Taller para habilitado de cimbra. 800.0
Patio de almacenamiento de tuberías prefabricadas. 3,600.0 Patio de almacenamiento de estructuras metálicas. 2,500.0
Area de subcontratistas. 3,600.0
Estacionamiento. 1,122.0
Patio para “sand blast”, y pintura. 2,000.0
Taller para AMECO. 240.0
Total 52,127.0 m2
Excavaciones, compactaciones y/o nivelaciones.
Se asegurará que los materiales para la construcción de los ademes (largueros, puntales, forros y troqueles) deberán ser piezas cuadradas de madera. Se verificará que antes de iniciar las actividades de excavación se cuente con el equipo siguiente:
Extracción de material: Podrá ser con retroexcavadora para permitir extraer el material por una parte y por la otra cargar el mismo a los medios de transporte. Acarreo de material:
preferentemente con camión tipo volteo cuya capacidad y número dependerá del volumen por desalojar. Se asegura que el método de excavación se realice de acuerdo a los siguientes parámetros:
Límites de excavación: Previo al inicio de las actividades, el jefe de brigada de topografía realizará los trazos e indicará los niveles correspondientes de la excavación mostradas en los documentos o planos aplicables.
Excavación con medios mecánicos: Cuando se empleen medios mecánicos para las excavaciones se verificará que la profundidad de la excavación de preferencia sea de aproximadamente 10 cm, del nivel marcado por los documentos de ingeniería, para posteriormente realizar la excavación faltante por medios manuales. Cuando el material haya sido excavado por debajo del nivel especificado (superior a una capa de 15 cm) deberá ser rellenado y compactado con el material de banco o producto de excavación.
Excavación por medios manuales: Será permitida cuando el volumen por extraer sea de dimensiones tales que no se justifique el uso de maquinaria. Holgura en la excavación lateral (sobreexcavación): Cuando los documentos aplicables permitan que las paredes de la excavación puedan servir de molde, el colado de una estructura de concreto, las dimensiones de la excavación no deberán excederse más de 10 cm, respecto a las fijadas por los mismos documentos. Para las excavaciones de instalaciones exteriores de tuberías de concreto, PVC (cloruro de polivinilo), acero, etc., cuyo diámetro no exceda las 20” de diámetro, y cuya instalación tenga que ser depositada en una cepa con profundidad no mayor a los 60 cm, considerando que con esta dimensión se permite la movilización de una persona para las actividades de colocación de la tubería, para diámetros así como profundidades mayores se recomienda efectuar un estudio particular. La excavación para la instalación de los ademes, se hará de forma conveniente y se construirán tanto los tablaestacados como los soportes, troqueles, etc. que se estimen necesarios para sostener los techos o paredes de las excavaciones evitando cualquier daño que pueda causarse en las estructuras, construcciones, pavimentos, edificios adyacentes, etc. los ademes deberán de
estar en contacto directo con la superficie lateral de la excavación; deberán evitarse los huecos entre el tablaestacado y el terreno, si los hay deberán de rellenarse con arena y grava.
Retiro de material: El jefe de laboratorio verificará las características del material para poder determinar si es factible su uso como material de relleno; los materiales producto de la excavación que no se vayan a utilizar en los trabajos de relleno, serán retirados a un lugar previamente establecido.
Superficie final de la excavación: Al final de la excavación se verificará que este libre de raíces, troncos, materia orgánica, o cualquier material suelto. Las grietas y oquedades que se encuentren en el lecho de la roca o suelto de cimentación se rellenarán con concreto, mortero o lechada de cemento.
Rellenos y compactaciones: Se verificará antes de la ejecución de los rellenos que se cuente con el siguiente equipo:
Rodillo vibratorio manual (autopropulsado): este equipo será utilizado cuando las características de la zanja lo permitan; el espesor de la capa de material suelto que ha de ser compactado no debe sobrepasar de los 15 cm.
Compactador tipo bailarina mecánica o neumática: este equipo será utilizado cuando el ancho de la cepa sea tal que no permita la utilización del rodillo, el espesor de la capa de material suelto que ha de ser compactado con este equipo no debe de sobrepasar los 10 cm. de espesor.
Actividades preliminares: Se verificará que antes de proceder con las actividades de relleno, las estructuras de concreto se encuentren libres por defecto de vibración, así como de separadores metálicos, alambres u otros elementos similares que pudieran propiciar la corrosión del acero. Así mismo, la superficie de desplante deberá encontrarse libre de materiales indeseables.
Homogeneización del material: Previa a la homogeneización del material, la humedad óptima deberá ser determinada mediante un análisis de prueba “proctor” efectuada al material de relleno para conocer la capacidad de agua necesaria requerida para su compactación; a esta humedad óptima se le agrega un 2% para garantizar la permanencia de humedad cuando se esté llevando a cabo el proceso de compactación.
Tendido del material: Antes de proceder al primer tendido de capa, la superficie de desplante deberá de recibir un riego intenso de agua (riego de liga) en cantidad tal que la humedad permanezca visible por lo menos durante el tiempo que dura el tendido del material pero sin causar encharcamiento. El material que se encuentra previamente homogeneizado se colocará por capas en el área donde va a efectuarse el relleno; el espesor de la capa será determinado por el equipo a utilizar para la compactación.
Compactación del material: La compactación del material da inicio una vez que se ha realizado el tendido del material en el área por rellenar, el equipo de compactación utilizado determinará el número de pasadas requeridas sobre el material, hasta que éste alcance como mínimo 90% prueba “proctor” de compactación, deberá de existir un reporte de compactación.
Posterior a la colocación de la primera capa y subsecuentes, se le dará un riego intenso con agua (riego de liga) antes de proceder a la colocación del material para uniformizar las condiciones de humedad entre los dos materiales.
En caso de que alguna capa ya compactada a las características especificadas sufra deterioro debido a las malas condiciones climáticas y/o algún defecto extremo, el área afectada de la capa compactada deberá ser retirada para volver a ser tratada.
Obras de drenaje pluvial que se instalarían con el propósito de conservar la escurrentía original del terreno.
No serán necesarias la colocación de obras de drenaje pluvial para las instalaciones provisionales.
Volumen y fuente de suministro del material requerido para la nivelación del terreno.
Para la nivelación del terreno se requerirá de 294,474.4 m3 de material.
Volumen de material sobrante o residual que se generará durante el desarrollo de estas actividades.
El material sobrante o residual que se generará puede ser desglosado de la manera siguiente:
Concepto Volumen.
Subestación eléctrica 272,426.29 Vialidad norte -50,848.67
Vialidad sur 3,357.09
Vialidad propuesta -99,735.56 Planta de generación -4,200.00 Estación de gas 16,407.8
Total 137,407.00 m3
Para mayor detalle, ver anexo 3.
Cortes.
Para mayor detalle ver anexo 3.
Rellenos.
Para mayor detalle ver anexo 3 Dragados.
No aplica ya que no se realizará ningún dragado.
Desviación de cauces.
No aplica ya que no se realizará desviación de cauce alguno.
Otros.
No se realizarán otra serie de actividades de las manifestadas con anterioridad.
Información del Apéndice II.
a).- Construcción de caminos de acceso (longitud, ancho de camino (corona), características constructivas y materiales requeridos. Especificar si el camino será temporal o permanente, de terracería o asfaltado).
Será construido un camino de acceso exclusivo para las instalaciones provisionales. Para la construcción solamente se preparará el terreno consistente en compactación del terreno, inmediatamente se coloca y compacta una capa de 10 cm. y finalmente se trata con un sello de asfalto. Para el área del subcontratista, no lleva ninguna preparación quedando a su criterio el colocar una capa de grava. El camino de acceso, así como las instalaciones provisionales serán retiradas al término de la obra.
Por otro lado será construido un camino de acceso permanente por el lado “sur” de la planta, el cual se detalla en el plano adjunto al anexo 4
Un camino principal se construirá en la parte norte de la planta, en los límites del predio se construirá un puente que enlazará el camino de acceso a la planta con la nueva vialidad propuesta.
Para mayor detalle ver el anexo 4
Almacenes, bodegas y talleres (características constructivas, dimensiones, superficie requerida. Mecanismos aplicables para el control de derrames de productos químicos, combustibles, aceites y lubricantes, manejo y disposición de residuos sólidos y líquidos).
Por lo general se construye un almacén general cubierto junto con un patio de almacenamiento, a continuación se desglosan las instalaciones que para tales fines se han sido consideradas:
Concepto: Area:
Almacén cubierto. 690.0
Taller para habilitado de tuberías. 800.0
Taller para instrumentos y obra eléctrica. 450.0
Patio de almacén propio. 3,500.0
Patio para almacén de custodia. 30,010.0
Taller para habilitado de cimbra. 800.0
Patio de almacenamiento de tuberías prefabricadas. 3,600.0 Patio de almacenamiento de estructuras metálicas. 2,500.0
Area de subcontratistas. 3,600.0
Patio para “sand blast”, y pintura. 2,000.0
Taller para AMECO. 240.0
Total 48,190.0 m2
Las características de dichos almacenes serán las siguientes:
Areas techadas y con malla perimetral se encuentran; el taller para instrumentos y obra eléctrica.
Areas descubiertas y con malla perimetral se encuentran: patio de almacén propio, patio para almacén de custodia, taller para habilitado de cimbra, patio de almacenamiento de tuberías prefabricadas, y el patio de almacenamiento de estructuras metálicas.
Areas de terrenos (no instalaciones) se encuentran: Area de subcontratistas, patio para
“sand blast” y pintura, y taller para AMECO.
Campamentos, dormitorios, comedores (características constructivas, dimensiones, superficie requerida y temporalidad).
Campamentos: se considera proporcionar campamento a un 50% del personal de campo, debido a la escasez de personal capacitado. Al personal con derecho a campamento también se les proporcionará los servicios necesarios, tales como cobijas, camas, ventilación, vigilancia en campamentos, “lockers”, energía eléctrica.
Comedores: se considera proporcionar comida al 100% del personal. También se proporcionará desayuno y cena al 50% del personal de campo, por estar en campamento.
Para el comedor obrero se esta considerando una instalación de acuerdo con el siguiente análisis:
Número de trabajadores pico estimado en la obra = 1,530 personas.
Promedio de trabajadores en el proyecto = 66% (del pico).
Capacidad del comedor = 808 personas.
Cuando el personal exceda este número, se implementarán dos horarios de comedor para cubrir la demanda.
