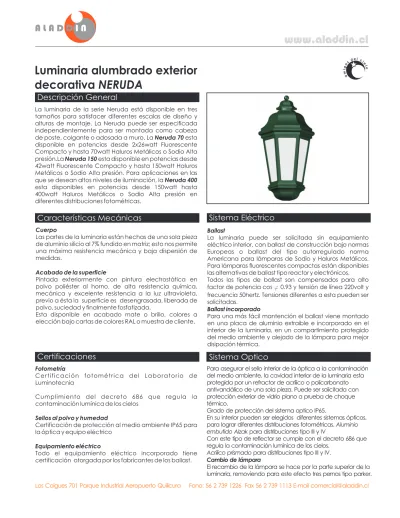

La luminaria de la serie Neruda está disponible en tres tamaños para satisfacer diferentes escalas de diseño y alturas de montaje. La Neruda puede ser especificada independientemente para ser montada como cabeza de poste, colgante o adosada a muro. La esta disponible en potencias desde 2x26watt Fluorescente Compacto y hasta 70watt Haluros Metálicos o Sodio Alta presión.La esta disponible en potencias desde 42watt Fluorescente Compacto y hasta 150watt Haluros Metálicos o Sodio Alta presión. Para aplicaciones en las que se desean altos niveles de iluminación, la
esta disponibles en potencias desde 150watt hasta 400watt Haluros Metálicos o Sodio Alta presión en diferentes distribuciones fotométricas.
Neruda 70
Neruda 150
Neruda 400
Cuerpo
Acabado de la superficie
Las partes de la luminaria están hechas de una sola pieza de aluminio silicio al 7% fundido en matriz; esto nos permite una máxima resistencia mecánica y baja dispersión de medidas.
Pintada exteriormente con pintura electrostática en polvo poliéster al horno, de alta resistencia química, mecánica y excelente resistencia a la luz ultravioleta, previo a ésta la superficie es desengrasada, liberada de polvo, suciedad y finalmente fosfatizada.
Esta disponible en acabado mate o brillo, colores a elección bajo cartas de colores RAL o muestra de cliente.
Ballast
Ballast incorporado
La luminaria puede ser solicitada sin equipamiento eléctrico interior, con ballast de construcción bajo normas Europeas o ballast del tipo autorregulado norma Americana para lámparas de Sodio y Haluros Metálicos.
Para lámparas fluorescentes compactas están disponibles las alternativas de ballast tipo reactor y electrónicos.
Todos los tipos de ballast son compensados para alto factor de potencia cos 0.93 y tensión de línea 220volt y frecuencia 50hertz. Tensiones diferentes a esta pueden ser solicitadas.
Para una más fácil mantención el ballast viene montado en una placa de aluminio extraible e incorporado en el interior de la luminaria, en un compartimiento protegido del medio ambiente y alejado de la lámpara para mejor disipación térmica.
f
Para asegurar el sello interior de la óptica a la contaminación del medio ambiente, la cavidad interior de la luminaria esta protegida por un refractor de acrílico o policarbonato antivandálico de una sola pieza. Puede ser solicitada con protección exterior de vidrio plano a prueba de choque térmico.
Grado de protección del sistema optico IP65.
En su interior pueden ser elegidos diferentes sistemas ópticos,
Luminaria alumbrado exterior decorativa NERUDA
Fotometría
Sellos al polvo y humedad
C e r t i f i c a c i ó n f o t o m é t r i c a d e l L a b o r a t o r i o d e Luminotecnia
Cumplimiento del decreto 686 que regula la contaminación lumínica de los cielos
Descripción General Descripción General
Sistema Eléctrico Características Mecánicas
Sistema Optico Certificaciones
ma
NRD7 Neruda 70 NRD15 NRD40 NRDA7 NRDA15 NRDA40 Neruda 150
Neruda 400 Nrd 70 Apliqué
Nrd 150 Apliqué
Nrd 400 Apliqué
Iluminación pública de calles, paseos peatonales, condominios, áreas residenciales, centros comerciales y en general, en aquellas áreas en donde se requiera una luminaria de estilo moderno con tecnología de control de la luz y alta eficiencia eléctrica.
D D D D D D D D
D
Equipo eléctrico incorporado
Grado de protección al polvo y humedad Óptica IP65 Cuerpo de aluminio silicio al 7%
Fundido en matriz para mínima dispersión de medidas Pintura en poliéster electrostatica al horno
Fácil mantención
Óptica adaptable a diferentes situaciones de iluminación
Cumple con norma de Contaminación Lumínica(DS686) Grado de protección Equipo Eléctrico IP 54
Numero de Catálogo Aplicaciones
Características Específicas
NRD40 25 S 2 R C P 1 0 0
IDENTIFICACIÓN DEL PRODUCTO
POTENCIA
Watt LAMPARA
TENSIÓN Y FRECUENCIA
DE RED 1 = 120/60 2 = 220/50
E = Electrónico R =
A = Reactor
Autorregulado
ÓPTICA INTERIOR PROTECCIÓN
EXTERIOR
1 = Aluminio tipo II,III y IV
FOTOCONTROL
0 = No 1 = Si
OPCIONES
0 = Sin Fusible BALLAST
CP = Policarbonato CA =
CV = Acrílico Vidrio S =
H = M = HC =
F = Sodio
Haluros Metálicos Mercurio
Haluros
Cerámica Fluorescente Compacto
Metálicos 26 =
= 10 = 15 = 17 = 25 = 40 =
2x26 42
100 150 175 250 400 42 07 = 70
C D A B
NRD15 Neruda 150
A POSTE APLIQUÉ
NRD7 Neruda 70
NRD40 Neruda 400 624mm
330mm 221mm
282mm 348mm 406mm
277mm 323mm
413mm 483mm
778mm 908mm
Dimensiones
C
E
D A B
Luminaria alumbrado exterior decorativa NERUDA
Acceso a Optica y Equipo
Ballast
ma
Tabla de Seleccion de Ballast y Fotometria Datos
0.269 0.197 0.129
8.0 15.5 19.0 NRD4 NRD15 LAMPARA NRD7
150
150 S
HC R
R
Curva Fotometria Lamp Potencia
150 W
150 W
059/2002 LUM UCV
LUM UCV 110/2003 Fotometría TIPO de BALLAST
120 220
POTENCIA
Watt Peso Neto Aproximado (Kg)
Area efectiva Proyectada (m2) Altura de Montaje sujerida (m)
Aplicaciones
COLGANTE
A BRAZO
A BRAZO A POSTE
APLIQUÉ
COLGANTE
4.0-7.0 3.0-5.0 4.5-7.0
0H
0H 0H
0H
1H
1H 1H
2H
2H 2H
3H
3H 3H
4H
4H
INCLINACION : 0°
CONTROL : CUT-OFF DISTRIB. VERTICAL : CORTA
TIPO : II
ALT. DE MONTAJE : H mts.
CANDELA MAXIMA : 226 cd/klm CANDELA NADIR : 4.6 cd/klm LUX MAXIMO : 138.5/H² Lux/1000 lm
RENDIMIENTO HEMISFERIOS SUPERIOR E INFERIOR
INFERIOR CALZADA 31.20%
INFERIOR VEREDA 19.90%
SUPERIOR 0.78%
TOTAL 51.88%
POR CADA 1000 LUMENES DE LAMPARA LUMINARIA NERUDA 400
Cumple D.S. 686 LUMUCV - 059/2002
LUMINARIA NERUDA 150 Cumple D.S. 686 LUMUCV - 110/2003
50%
50%
60%
60%
40%
40%
30%
30%
20%
20%
10%
10%
0
0 1
1 2
2 3
3 4
4 5
5 6
6
CALZADA
CALZADA VEREDA
VEREDA
Razón entre distancia transversal y altura de montaje.
%flujodelamparaquellegaalacalzadaovereda
POLICARBONATO PLANO LISO
POLICARBONATO PLANO LISO LAMPARA SODIO TUBULAR 150W
LAMPARA HALUROS METALICOS 150W
LADO VEREDALADOCALZADA
COEFICIENTE DE UTILIZACION
COEFICIENTE DE UTILIZACION DIAGRAMA ISOLUX
DIAGRAMA ISOLUX
1%
2%
5%
10%
20%
40%
60%
80%
1%
2%
5%
10%
20%
40%
80%
60%
Datos Fotometricos
Luminaria alumbrado exterior decorativa NERUDA
0H 1H 2H 3H
LADO VEREDA
LADOCALZADA
INCLINACION : 0°
CONTROL : CUT-OFF DISTRIB. VERTICAL : MEDIANA
TIPO : II
ALT. DE MONTAJE : H mts.
CANDELA MAXIMA : 302.4 cd/klm CANDELA NADIR : 4.5 cd/klm LUX MAXIMO : 124.1/H² Lux/1000 lm
RENDIMIENTO HEMISFERIOS SUPERIOR E INFERIOR
INFERIOR CALZADA 26.70%
INFERIOR VEREDA 21.40%
SUPERIOR 0.78%
TOTAL 48.88%
POR CADA 1000 LUMENES DE LAMPARA Razón entre distancia transversal y altura de montaje.
%flujodelamparaquellegaalacalzadaovereda
ma
0H
0H 0H
0H
1H
1H 1H
2H
2H 2H
3H
3H 3H
4H
4H
INCLINACION : 0°
CONTROL : CUT-OFF DISTRIB. VERTICAL : CORTA
TIPO : II
ALT. DE MONTAJE : H mts.
CANDELA MAXIMA : 231.1 cd/klm CANDELA NADIR : 4.7 cd/klm LUX MAXIMO : 141.6/H² Lux/1000 lm
RENDIMIENTO HEMISFERIOS SUPERIOR E INFERIOR
INFERIOR CALZADA 31.90%
INFERIOR VEREDA 20.00%
SUPERIOR 0.78%
TOTAL 52.68%
POR CADA 1000 LUMENES DE LAMPARA LUMINARIA NERUDA 400
Cumple D.S. 686 LUMUCV - 05607-20-05
LUMINARIA NERUDA 150 Cumple D.S. 686 LUMUCV - 18707-20-05
50%
50%
60%
60%
40%
40%
30%
30%
20%
20%
10%
10%
0
0 1
1 2
2 3
3 4
4 5
5 6
6 Razón entre distancia transversal y altura de montaje.
%flujodelamparaquellegaalacalzadaovereda
POLICARBONATO PLANO LISO
POLICARBONATO PLANO LISO
LAMPARA HALUROS METALICOS CERAMICA 250W
LAMPARA HALUROS METALICOS 150W
LADO VEREDALADOCALZADA
COEFICIENTE DE UTILIZACION
COEFICIENTE DE UTILIZACION DIAGRAMA ISOLUX
DIAGRAMA ISOLUX
Datos Fotometricos
0H 1H 2H 3H
LADO VEREDA
LADOCALZADA
INCLINACION : 0°
CONTROL : CUT-OFF DISTRIB. VERTICAL : CORTA
TIPO : II
ALT. DE MONTAJE : H mts.
CANDELA MAXIMA : 383.8 cd/klm CANDELA NADIR : 4.9 cd/klm LUX MAXIMO : 125.8/H² Lux/1000 lm
RENDIMIENTO HEMISFERIOS SUPERIOR E INFERIOR
INFERIOR CALZADA 35.40%
INFERIOR VEREDA 22.90%
SUPERIOR 1.28%
TOTAL 59.58%
POR CADA 1000 LUMENES DE LAMPARA Razón entre distancia transversal y altura de montaje.
%flujodelamparaquellegaalacalzadaovereda
1%
2%
5%
10%
20%
40%
60%
80%
CALZADA CALZADA
VEREDA VEREDA 10%
20%
40%
60%
80%
1%
2%
5%
Instalaciones
Luminaria alumbrado exterior decorativa NERUDA
ma
Avda Marina, Viña del Mar Parque Gandarillas, Las Condes Jumbo, Chillan
