INFORME DE EVALUACIÓN DE LA OPERACIÓN DIARIA DOMINGO 14 DE OCTUBRE DEL 2007
1.
1.
1.
1. ---- EVALUACIÓN TÉCNICA EVALUACIÓN TÉCNICA EVALUACIÓN TÉCNICA EVALUACIÓN TÉCNICA
1.1. - DESPACHOS DEL COES SINAC

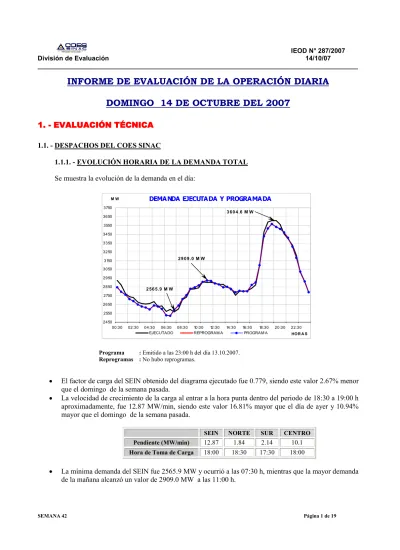

1.1.1. - EVOLUCIÓN HORARIA DE LA DEMANDA TOTAL Se muestra la evolución de la demanda en el día:
DEMANDA EJECUTADA Y PROGRAMADA
2450 2550 2650 2750 2850 2950 3050 3150 3250 3350 3450 3550 3650 3750
00:30 02:30 04:30 06:30 08:30 10:30 12:30 14:30 16:30 18:30 20:30 22:30 HOR A S M W
EJECUTA DO REPROGRAM A PROGRA M A
3 6 0 4 .6 M W
2 5 6 5 .9 M W
2 9 0 9 .0 M W
Programa : Emitido a las 23:00 h del día 13.10.2007.
Reprogramas : No hubo reprogramas.
• El factor de carga del SEIN obtenido del diagrama ejecutado fue 0.779, siendo este valor 2.67% menor que el domingo de la semana pasada.
• La velocidad de crecimiento de la carga al entrar a la hora punta dentro del periodo de 18:30 a 19:00 h aproximadamente, fue 12.87 MW/min, siendo este valor 16.81% mayor que el día de ayer y 10.94%
mayor que el domingo de la semana pasada.
SEIN NORTE SUR CENTRO
Pendiente (MW/min) 12.87 1.84 2.14 10.1 Hora de Toma de Carga 18:00 18:30 17:30 18:00
• La mínima demanda del SEIN fue 2565.9 MW y ocurrió a las 07:30 h, mientras que la mayor demanda
de la mañana alcanzó un valor de 2909.0 MW a las 11:00 h.
1.1.2. - EVOLUCIÓN HORARIA DE LA DEMANDA POR AREA
DEMANDA POR AREA
0 200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600
00:30 02:30 04:30 06:30 08:30 10:30 12:30 14:30 16:30 18:30 20:30 22:30 HO R A S M W
200.0 300.0 400.0 500.0 600.0 700.0 800.0 900.0 1000.0
S U R C E N T R O
N O R T E
2 3 6 7 .2 M W
7 3 9 .3 M W
5 3 2 .4 M W 2 1.4 %
64.5%
14 .1%
C e nt r o
N o rt e y S ur
• La máxima demanda del área Centro se presentó a la misma hora que la máxima demanda del SEIN (20:00 h), mientras que las máximas demandas de las áreas Norte y Sur ocurrieron a las 19:00 h y 19:00 h, respectivamente.
• La contribución del área Centro a la máxima demanda del SEIN fue 65.7 %, mientras que las áreas Norte y Sur contribuyeron con 14.5 % y 19.8 % respectivamente.
• Los factores de carga fueron:
Área Norte: 0.771; Área Centro: 0.794; Área Sur: 0.842
• La velocidad de crecimiento de carga de las áreas Centro, Norte y Sur fueron 10.1, 1.84 y 2.14 MW/min respectivamente.
1.1.3. - EVOLUCIÓN HORARIA DE LAS CARGAS MÁS IMPORTANTES
CARGAS IMPORTANTES 1
0 10 20 30 40 50 60 70 80 90 100
00:30 03:00 05:30 08:00 10:30 13:00 15:30 18:00 20:30 23:00 HO R A S M W
0 40 80 120 160 200 240 280 Escal a SPC C
( M W )
A CEROS CAJAM ARQUILLA A NTAM INA
SIDER SPCC + TA CNA
CARGAS IMPORTANTES 2
0 10 20 30 40 50 60 70
00:30 03:00 05:30 08:00 10:30 13:00 15:30 18:00 20:30 23:00 HO R A S M W
0 20 40 60 80 100 120 140 160 180 C er r o V er d e ( M W )
SHOUGANG INCASAC YANACOCHA
DOE RUN TINTAYA CERRO VERDE
1.1.4. - RECURSOS ENERGÉTICOS Y DIAGRAMA DE DURACIÓN DE CARGA Se presenta el siguiente gráfico.
DIAGRAMA DE DURACIÓN DE CARGA DEL COES SINAC
0 500 1000 1500 2000 2500 3000 3500 4000
1 6 11 16 21
H OR A S M W
HIDRÁULICA PASADA HIDRÁULICA REGULACIÓN GA S
CARBÓN RESIDUAL DIESEL
H I D R ÁU LI C O R EGU LA C I ÓN
2 0 . 6 % H I D R ÁU L I C O
P A S A D A GA S
4 1. 6 % 2 8 . 2 %
C A R B O N 4 . 6 % R ES I D U A L D I ES EL 0 .0 %
4 .9 %
Del diagrama se observa que:
• La energía total producida fue 69932.6 MWh.
• La energía proporcionada por las centrales de pasada fue 14386.2 MWh.
• La energía térmica de tipo diesel fue de 23.7 MWh (0 %). La energía generada con residual fue de 3455.7 MWh (4.9 %). La energía generada con gas fue de 19739.7 MWh (28.2 %) y la energía generada con carbón fue de 3226.6 MWh (4.6 %).
• Durante 5 horas la demanda fue mayor al 85 % de la máxima demanda (20.83 % del tiempo total).
• Durante 19 horas la demanda estuvo entre el 70 y 85 % de la máxima demanda (79.17 % del tiempo total).
1.1.5.- DESVIACIÓN DE LA PRODUCCIÓN DE ENERGÍA PROGRAMADA Y EJECUTADA Las causas de las principales desviaciones son las siguientes:
EMPRESA CENTRAL COD. MWh. DESCRIPCIÓN
ELP C.H. Mantaro SOB 676.2
Por mayor disponibilidad y menor
disponibilidad de gas de Camisea.
ELP C.H. Restitución SOB 212.1
Por mayor disponibilidad y menor
disponibilidad de gas de Camisea.
ELP C.T. Tumbes SOB 164.9
Por menor disponibilidad de gas por trabajos en el gasoducto a cargo de TGP.
ELP C.T. Yarinacocha SOB 351.0
Por menor disponibilidad de gas por trabajos en el gasoducto a cargo de TGP.
EDG C.H. Huinco SUB 177.0
Por menor disponibilidad hidráulica.
EDG C.H. Chimay SUB 221.7
Por menor disponibilidad hidráulica.
ENS C.T. Chilca (TG2) SUB 2627.1
Fuera de servicio por seguridad ante
mantenimiento del gasoducto a cargo de TGP.
EGA C.T. Mollendo SOB 285.0
Por menor disponibilidad de gas por trabajos en el gasoducto a cargo de TGP.
SGB C.H. San Gabán II SOB 227.9
Por mayor disponibilidad hidráulica.
KAL C.T. Kallpa (TG1) SUB 256.0
Por menor disponibilidad de gas por trabajos en el gasoducto a cargo de TGP.
SUB: Subgeneró SOB: Sobregeneró
1.2. - EVOLUCIÓN DIARIA DE LA PRODUCCIÓN DE ENERGÍA Se muestra el siguiente gráfico:
EVOLUCIÓN DIARIA DE LA ENERGÍA
50 55 60 65 70 75 80
DOM 7 LUN 8 M AR 9 M IE 10 JUE 11 VIE 12 SAB 13 DOM 14 D I A G Wh
ENERGÍA EJECUT. ENERGÍA P ROG.
69.93 GWh
M áxim a e ne rgía dia ria e je c ut a da de l a ño a la f e c ha : M ie rc o le s 2 1 de M a rzo de 2 0 0 7 ( 7 8 116 .2 M Wh) .
La energía ejecutada fue 3145.94 MWh (4.71%) mayor que la programada y 1191.71 MWh (1.73%) mayor que la producida el domingo de la semana pasada.
1.3. - MÁXIMA DEMANDA INSTANTÁNEA DEL COES SINAC
EJECUTADO PROGRAMADO
DIA MW HORA MW HORA
DESVIACIÓN (%)
DOM 7 3510.6 19:00 3563.1 19:30 -1.48
SAB 13 3746.6 19:30 3688.9 19:00 1.57
DOM 14 3604.6 20:00 3565.8 19:30 1.09
MÁXIMA DEMANDA DEL COES SINAC
3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000
DOM 7 LUN 8 M A R 9 M IE 10 JUE 11 VIE 12 SAB 13 DOM 14 D I A M W
M áxim a D e m a nda ins t a nt áne a de l a ño a la f e c ha : 3 8 0 7 .8 M W e l M ie rc o le s 10 de O c t ubre de 2 0 0 7 a la s 19 :0 0 h.
La máxima demanda del SEIN se incrementó 94 MW (2.68 %) respecto al domingo de la semana pasada.
1.4. - HIDROLOGÍA
1.4.1. - PRINCIPALES CAUDALES
Se adjunta el anexo 3, donde se muestra el reporte de los caudales reales horarios de los principales afluentes. En el siguiente cuadro se muestra los caudales promedios diarios registrados y programados:
CAUDALES PROMEDIOS (m3/s)
DOM 14.10.2007 SAB 13.10.2007 DOM
07.10.2007
EMP. PUNTOS DE
AFORO
EJEC. PROG. EJEC. EJEC.
Sheque 10.1 10.5 10.6 10.8
Callahuanca 16.2 18.6 16.2 16.2
Tamboraque 10.3 9.3 10.3 10.3
EDG
Tulumayo 27.9 30.0 30.3 22.8
Mira Chulec S/D S/D S/D S/D
La Mejorada (*) 78.1 90.0 89.1 97.9
ELP
Pachacayo S/D S/D S/D S/D
EGA Cincel 13.8 12.9 13.8 13.3
SGB San Gabán 10.3 8.8 9.0 10.3
Santa 34.4 35.0 36.4 31.1
EGN Chancay 7.1 7.0 7.9 5.2
(*) El caudal programado de La Mejorada es tomado del primer programa diario.
1.4.2. - VOLÚMENES DE EMBALSES Y RESERVORIOS
VOLÚMENES (Miles m3)EMPRESA RESERVORIO VOL.
INICIAL
VOL.
FINAL
VOL.
MÁXIMO
VOL.
MÍNIMO
EGN San Diego 97.0 1.5 206.1 1.5
Sheque 95.0 111.0 289.8 94.9
Huinco 0.0 0.0 0.0 0.0
EDG
Chimay 396.0 636.6 1190.4 396.0
Cincel 136.0 139.0 139.0 47.0
EGA Campanario 85.4 85.8 85.8 30.6
SGB San Gabán 59.4 67.9 144.5 59.4
Se adjunta el anexo 3, donde se muestra el reporte de los volúmenes registrados de los principales embalses y reservorios. En la siguiente figura se muestra la evolución horaria de los volúmenes en el día:
VOLÚMENES DE RESERVORIOS (p.u.)
0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00 1.10
00:00 01:26 02:52 04:19 05:45 07:12 08:38 10:04 11:31 12:57 14:24 15:50 17:16 18:43 20:09 21:36 23:02 HORA p.u.
SHEQUE(M in=80, M ax=430) CHIM AY(M in=300, M ax=1500) SAN DIEGO(M in=0, M ax=720) CIRA TO(M in=0, M ax=253) CINCEL(M in=30, M ax=190) CAM PA NA RIO(M in = 15, M ax=90) SAN GABAN(M in=21, M ax=149) HUA LLA M AYO(M in=1268, M ax=1603)
Los siguientes gráficos muestran la evolución diaria de los volúmenes de los embalses Tablachaca y Malpaso:
Se muestran los caudales promedios vertidos:
EMP BOCATOMA/EMBALSE
CAUDAL PROMEDIO
(m3/s)
INICIO FINAL
EGM Machupicchu 7.6 00:00 24:00
1.5. - PRINCIPALES EVENTOS (FALLAS, INTERRUPCIONES Y RACIONAMIENTO) Se describen los siguientes eventos:
HORA EMP. EVENTO OBSERVACIÓN
05:12 EAN
Desconectó la línea L-6538 (Oroya Nueva - Pachachaca) de 50 kV debido a una falla monofásica en la fase "S" originada por la fusión del conductor de la trampa de onda en la S.E. Pachachaca.
En la S.E. Oroya Nueva abrieron los interruptores de la línea L- 6525 por actuación de su protección de sobrecorriente direccional a tierra (67N), lo que produjo la desconexión de la S.E.
Pachachaca de 50 kV y la salida de la C.H. Pachachaca con 2.9 MW por actuación de su protección de mínima tensión. Como consecuencia se interrumpió el suministro de la S.E Pachachaca.
A las 05:14:47 h entró en servicio la línea L-6525, iniciando la recuperación de los suministros interrumpidos. A las 05:15:24 h y 15:16:28 h entraron en servicio la línea L-6538 y L-6526 respectivamente. A las 05:25 h y 05:27 h entraron en servicio los grupos G2 y G3 de la C.H. Pachachaca.
SUMINISTRO POTENCIA
(MW)
TIEMPO (min)
MINERA ARGENTUM -
CONCENTRADORA
4.5 2.83
Se interrumpió:
45.4 MW
EVOLUCIÓN DEL NIVEL DEL EMBALSE MALPASO
670 675 680 685 690 695 700 705 710 715 720
DOM 7 LUN 8 M AR 9 M IE 10 JUE 11 V IE 12 SA B 13 DOM 14 D I A ps nm
NIV EL max min
EVOLUCIÓN DEL NIVEL DEL EMBALSE TABLACHACA
2689 2690 2691 2692 2693 2694 2695 2696 2697
DOM 7 LUN 8 M AR 9 M IE 10 JUE 11 VIE 12 SAB 13 DOM 14
D I A
m snm
Nivel Tablachaca max min
MINERA PERU COOPER 0.05 2.83
MINERA AUSTRIA-DUVAZ 1.2 2.83
MINERA VOLCAN -
ANDAYCHAGUA
10.8 4.52
MINERA LOS QUENUALES 9.5 2.83
ELC - POB. MOROCOCHA 0.4 2.83
ELC - POB. ANDAYCHAGUA 0.05 4.52
ELC - POB . CASAPALCA 0.05 2.83
MINERA VOLCAN - TICLIO 4 2.83
ELC - LOCALIDAD CHICLA 0.05 2.83
MINERA ARGENTUM -
ALPAMINA
2.5 2.83
MINERA VOLCAN - MARH TÚNEL
9.5 4.52
MINERA PERUBAR 2.5 2.83
ELC - CURIPATA 50 kV 0.3 2.83
TOTAL RECHAZADO 45.4
07:15 REP
Desconectó la línea L-2232 (Trujillo - Chimbote 1) de 220 kV en la S.E. Chimbote por error de maniobra durante las maniobras de desconexión de la línea L-2233 que se encontraba desconectada en la S.E. Trujillo Norte por mantenimiento programado. Como consecuencia se produjo el sistema aislado desde la S.E. Trujillo Norte hasta la S.E. Zorritos con un déficit de potencia activa con lo cual la frecuencia disminuyó hasta 57.44 Hz. Esta disminución de la frecuencia activó el ERACMF interrumpiendo un total de 85.97 MW. Asimismo, el cliente Cementos Pacasmayo disminuyó su carga en 10 MW. A las 07:22 h entró en servicio la línea L- 2232 sincronizando el área Norte con el SEIN e iniciando la normalización de los suministros interrumpidos.
SUMINISTRO POTENCIA
(MW)
TIEMPO (min)
HID - SAN PEDRO 0.62 11.0
HID - CAJAMARCA 2.39 11.0
MINERA YANACOCHA 17.06 15.0
ELN - CHICLAYO NORTE 2.27 9.0
ENO - TALARA 13.2 kV 1.07 13.27
ENO - ZARUMILLA 1.08 10.97
ENO - SULLANA 3.07 10.97
ENO - TIERRA COLORADA 1.95 8.97
ENO - PAITA 2.97 15.08
ENO - PIURA CENTRO 6.39 9.12
HID - TRUJILLO SUR 138 kV 18.48 11.0
HID - GUADALUPE 10 kV 1.11 11.0
HID - TRUJILLO NORTE 10 KV 2.62 2.0
ELN - ILLIMO 1.03 9.0
ENO - SECHURA 0.6 10.97
ENO - CHULUCANAS 60 kV 0.6 9.97
ENO - CASTILLA 3.92 10.43
Se interrumpió:
85.97 MW Se bajo carga:
10 MW
ENO - COSCOMBA 10 kV 0.56 12.2
HID - PORVENIR 6.46 20.0
ELN - CHICLAYO OESTE 10 kV 6.73 8.0
ELN - LAMBAYEQUE 1.35 9.0
ELN - TUMÁN 0.88 8.0
ELN - POMALCA 1.02 7.0
ELN - MOTUPE 0.9 10.0
ELN - CAYALTÍ 0.84 8.0
TOTAL RECHAZADO 85.97
REDUCCION DE CARGA POTENCIA
(MW)
TIEMPO (min) CEMENTOS PACASMAYO 10 45.0
TOTAL 10
17:45 EAN
Desconectó la línea L-6526 (Pachachaca - Marh Túnel) de 50 kV debido a una falla cuya causa se investiga. En la S.E. Pachachaca actuó su protección de sobrecorriente direccional a tierra (67N).
Como consecuencia se interrumpió los suministros de la minera Volcan (Marh Túnel, San Antonio, Mina y Concentradora Carahuacra) y del poblado de Marh Túnel. La línea L-6526 entró en servicio a las 17:46 h, recuperando los suministros interrumpidos.
SUMINISTRO POTENCIA
(MW)
TIEMPO (min)
ELC - POB. MAHR TÚNEL 0.08 1.92
MINERA VOLCAN - MARH TÚNEL
10 1.92
TOTAL RECHAZADO 10.08
Se interrumpió:
10.08 MW
1.6. - RESTRICCIONES OPERATIVAS
En el cuadro siguiente se muestra las restricciones más relevantes:
EMP UBICACIÓN EQUIPO INICIO FINAL DESCRIPCIÓN
EDN L. Santa Rosa N. -
Tacna L-607 00:00 24:00
Indisponible la terna "B" de la línea L- 607 y se encuentra limitado a 225 Amperios (Desde el 05/08/07).
EEP C.T. Malacas TG4 00:00 24:00
No puede operar con inyección de agua por elevadas pulsaciones en la cámara de combustión.
EDG C.T. Ventanilla CENTRAL 00:00 10:19
La unidad TG-3+TV Limitado a 196 MW para la disminución de velocidad del Pig Dummy (de 14.1 a 13.5 km/h) durante el mantenimiento del ducto de gas.
REP S.E. Chiclayo
Oeste INT-2208 00:00 24:00
El interruptor IN-2208 de la L-2240 indisponible por falla, se encuentra en bypass. La línea L-2240 esta operando con los disparos transferidos al
interruptor IN-2182 de acoplamiento de la S.E. Chiclayo O.
REP S.E. Chimbote 1 BARRA220-B 00:00 24:00
Deshabilitado la protección diferencial de Barras de la Barra "B" 220 kV de la S.E. Chimbote 1, por trabajos de adecuación de la segunda terna Lima - Chimbote.
EGN S.E. Chimbote 1 IN-2378 00:00 24:00
Abierto el Interruptor IN-2378 (CL_T30- 211) por trabajos de adecuación de la segunda terna Lima - Chimbote
REP S.E. Marcona CL6628 00:00 24:00
Interruptor IN-6040 en la S.E. Marcona de la línea L-6628 (Marcona - San Nicolás) de 60 kV en by-pass.
REP S.E. Zapallal SS.EE. 00:00 24:00
En la S.E. Zapallal las acometidas de llegada de las líneas L-2221 y L-2242 se encuentran conectadas en by pass por ampliación en la subestación.
REP S.E. Aucayacu CL1122 00:00 24:00
Interruptor IN-4080 indisponible por falla, la línea L-1122 en bypass con los seccionadores SL-4169 y SB-4177.
EGN C.T. Piura 2 CENTRAL 00:00 24:00
Por acumulación excesiva de carbón y cenizas en la cámara de combustión, sistema de lubricación, la C.T. Piura 2 operará solo con combustible diesel
ENS C.T. Ilo 2 TV21 00:00 24:00
Por problemas con la válvula de flujo mínimo de las bombas de agua de alimentación la potencia mínima de la unidad TV21 es 68 MW.
ENS C.T. Chilca 1 TG2 00:00 02:38
Limitado a 130 MW para la disminución de velocidad del Pig Dummy (de 14.1 a 13.5 km/h) durante el mantenimiento del ducto de gas.
KAL C.T. Kallpa TG1 00:00 03:14
Limitado a 120 MW para la disminución de velocidad del Pig Dummy (de 14.1 a 13.5 km/h) durante el mantenimiento del ducto de gas.
KAL C.T. Kallpa TG1 03:14 10:27
Unidad fuera de servicio por seguridad ante los trabajos en el gasoducto a cargo de TGP.
KAL C.T. Kallpa TG1 10:27 20:23
Con generación limitada por menor disponibilidad de gas debido a la inspección del gasoducto.
ENS C.T. Chilca 1 TG2 02:38 22:36
Unidad fuera de servicio por seguridad ante los trabajos en el gasoducto a cargo de TGP.
ENS C.T. Chilca 1 TG2 22:36 24:00
Con generación limitada por mala calidad de gas luego de la inspección del gasoducto.
ENS C.T. Chilca 1 TG1 22:36 24:00
Con generación limitada por mala calidad de gas luego de la inspección del gasoducto.
ENS C.T. Chilca 1 TG1 04:04 16:15
Con generación limitada por seguridad y menor disponibilidad de gas ante los trabajos en el gasoducto.
EDG C.T. Ventanilla CENTRAL 17:58 20:09
Con generación limitada por menor disponibilidad de gas luego de la inspección del gasoducto.
EDG C.T. Ventanilla CENTRAL 20:09 23:40 Fuego adicional indisponible.
EDG C.T. Sta Rosa UTI5 00:00 24:00
Unidad indisponible por menor disponibilidad de gas debido a los trabajos en el gasoducto.
EDG C.T. Sta Rosa UTI6 00:00 24:00
Unidad indisponible por menor disponibilidad de gas debido a los trabajos en el gasoducto.
EGS L. Tomasiri – Los
Héroes L-6637 11:30 24:00 Línea fuera de servicio hasta coordinar con ElectroSur su puesta en servicio.
REP L. Ica - Marcona L-2211 17:25 17:34 Se sacó fuera de servicio la línea por presencia de valores alto de tensiones.
1.7. - MANTENIMIENTOS PROGRAMADOS Y EJECUTADOS
En el siguiente cuadro se resumen las principales desviaciones al programa diario de mantenimiento:
HORA
EMP UBICACIÓN EQUIPO
PROG. EJEC. TIPO MOTIVO
TRS
L. Vizcarra - Paramonga
Nueva
L-2253 00:00 a
14:00 00:00 a 00:00 MC
Mantenimiento correctivo. A partir de las 20:00 h. se realiza inspección del tablero en la S.E. Vizcarra.
REP S.E. Marcona BARRA60 08:00 a
15:00 08:13 a 17:11 MP Tendido y conexión de cables.
ELP C.T.
Yarinacocha WAR4 No
programado 11:28 a 13:38 MC Mantenimiento correctivo.
EGN C.T. Chiclayo
Oeste SZ1 No
programado 19:25 a 00:00 MC Mantenimiento de calderas.
EGN C.T. Piura 1 GMT1 No
programado 21:50 a 00:00 MC Mantenimiento correctivo al sistema de lubricación.
EGN C.T. Sullana ALC3 No
programado 22:29 a 00:00 MC Mantenimiento correctivo al sistema de arranque.
EGN C.T. Sullana ALC5 No
programado 22:29 a 00:00 MC Mantenimiento correctivo al sistema de arranque.
MC: Mantenimiento correctivo MP: Mantenimiento preventivo
1.8. - OPERACIÓN DE EQUIPOS
1.8.1. - OPERACIÓN DE CALDEROS Operaron los siguientes calderos:
EMP UBICACIÓN EQUIPO INICIO FINAL
ENS C.T. Ilo 1 Cal_B2 00:00 24:00
ENS C.T. Ilo 1 Cal_B4 00:00 24:00
ENS C.T. Ilo 1 Cal_B1 00:00 23:52
ENS C.T. Ilo 1 Cal_B3 00:00 24:00
1.8.2. - OPERACIÓN A CARGA MÍNIMA
Las unidades generadoras que operaron a carga mínima fueron:
EMPRESA UBICACIÓN EQUIPO INICIO FINAL
EDG C.T. Ventanilla CENTRAL 00:00 10:39
ENS C.T. Ilo 1 TV3 00:00 18:20
ENS C.T. Ilo 1 TV3 20:12 00:00
ENS C.T. Ilo 1 TV4 00:00 18:20
ENS C.T. Ilo 1 TV4 19:08 00:00
SHO C.T. San Nicolás TV1 00:00 08:03
SHO C.T. San Nicolás TV1 17:48 23:23
SHO C.T. San Nicolás TV2 00:00 08:03
SHO C.T. San Nicolás TV2 17:48 23:43
SHO C.T. San Nicolás TV3 00:00 08:03
SHO C.T. San Nicolás TV3 20:21 23:43
1.9. - REGULACIÓN DE FRECUENCIA Y TENSIÓN 1.9.1. - REGULACION DE FRECUENCIA (PR. N° 22) A. - REGULACIÓN PRIMARIA DE FRECUENCIA
Las centrales asignadas para realizar regulación primaria de frecuencia en el SEIN fueron:
EMPRESA CENTRAL INICIO FINAL POTENCIA ASIGNADA (MW)
EGN C.H. Carhuaquero 00:00 08:17 13
EGN C.H. Cañón Del Pato 00:00 24:00 17
EAN C.H. Malpaso 00:00 24:00 4
EAN C.H. Yaupi 00:00 24:00 11
EGA C.H. Charcani V 00:00 01:00 14
SGB C.H. San Gabán II 00:00 01:00 11
ENS C.H. Yuncán 01:00 08:17 18
ENS C.H. Yuncán 00:00 01:00 13
EDG C.H. Huinco 00:00 01:00 15
SGB C.H. San Gabán II 01:00 08:17 15
EGA C.H. Charcani V 01:00 08:17 20
EDG C.H. Huinco 18:00 24:00 24
ENS C.H. Yuncán 18:00 24:00 11
EDG C.H. Huinco 08:17 18:00 18
EGA C.H. Charcani V 08:17 24:00 14
SGB C.H. San Gabán II 08:17 24:00 11
ELP C.H. Mantaro 08:17 18:00 4
EGN C.H. Carhuaquero 08:17 24:00 6
ENS C.H. Yuncán 08:17 18:00 13
B. - RESERVA DE LAS UNIDADES ASIGNADAS POR EL COORDINADOR
En el siguiente gráfico se muestra la evolución de la reserva rotante programada por el MAP-COES y la reserva rotante disponible por las unidades asignadas por el Coordinador.
RESERVA ROTANTE ASIGNADA PARA LA RPF
0 100 200 300 400 500 600 700
00:15 02:00 03:45 05:30 07:15 09:00 10:45 12:30 14:15 16:00 17:45 19:30 21:15 23:00 HO R A S M W
M A P-COES RR EJECUTA DA EN UNID. A SIG. A LA RPF
C. - RESERVA NO SINCRONIZADA DEL COES SINAC
En el siguiente gráfico se muestra la evolución horaria de la reserva no sincronizada de las unidades
térmicas del SEIN (reserva fría).
RESERVA FRIA e INDISPONIBILIDAD DE UNIDADES TERMICAS
0 100 200 300 400 500 600
00:30 03:00 05:30 08:00 10:30 13:00 15:30 18:00 20:30 23:00 M W
Reserva fría Reserva f ría total Reserva fría Mínima Indisponibilidad
R e s e rv a f ría m ínim a de a c ue rdo a l P R - 12
El cálculo de la reserva fría no incluye las unidades térmicas con un tiempo de sincronización mayor a 6 horas.
1.9.2. - REGULACION DE TENSIÓN
Las líneas de transmisión que salieron de servicio por falta de equipos de compensación reactiva para regular tensión fueron:
EMP UBICACIÓN EQUIPO INICIO FINAL
EDG L. Huinco - Santa Rosa N. L-2002 01:31 07:00 EDG L. Huinco - Santa Rosa N. L-2001 01:31 07:00 REP L. Pomacocha - San Juan L-2206 23:23 24:00 EDG L. Callahuanca - Chavarría L-2008 23:55 24:00
1.10. - PRUEBAS DE UNIDADES
A. - ALEATORIAS DE DISPONIBILIDAD No se realizaron pruebas.
B. - POR REQUERIMIENTOS PROPIOS No se realizaron pruebas.
C. - A SOLICITUD DE TERCEROS
No se realizaron pruebas.
1.11. - SISTEMAS AISLADOS
Se presentaron los siguientes sistemas aislados:
UBICACIÓN INSTALACIÓN
CAUSANTE INICIO FINAL
OPERACIÓN DE CENTRALES
MOTIVO SUBSISTEMA
AISLADO
S.E. Marcona Barra60 08:03 17:48 C.T. San
Nicolás
Mantenimiento de la barra de 60 kV de la S.E. Marcona.
S.E. San Nicolás.
L. Trujillo Norte
- Chimbote 1 L-2232 07:15 07:22 C.T. Malacas (TG2, TG4)
Desconexión de las líneas L- 2233 / L-2232
SS.EE. Trujillo Norte, Guadalupe, Chiclayo Oeste, Piura Oeste, Talara y Zorritos.
1.12. - CONGESTIÓN
Se presenta el siguiente cuadro:
UBICACIÓN
INSTALACIÓN DE TRANSMISIÓN
AFECTADA
INICIO FINAL
UNIDADES GENERADORAS
LIMITADAS
OBSERVACIONES
S.E. Marcona T6-261 23:43 24:00
Unidad TV3 para evitar sobrecarga en el transformador de potencia T6-261de la S.E. Marcona.
L. Zapallal -
Huacho L-2212 18:57 24:00
Las CC.TT. Piura 1, Chiclayo, Paita, Sullana, Piura TG, Tumbes y Malacas (TG2) operaron por límite de transmisión de la línea L-2212 debido al mantenimiento correctivo de la línea L- 2253.
El flujo por la línea fue de Zapallal a Huacho.
1.13. - CALIDAD DE PRODUCTO (FRECUENCIA)
PERIODO DE VARIACIONES SUBITAS (1 min) PERIODO DE VARIACIONES SOSTENIDAS (15 min)
Frecuencia Mínima(*) Frecuencia Máxima(*) Frecuencia Mínima(**) Frecuencia Máxima(**)
HORA Hz HORA Hz HORA Hz HORA Hz
18:20 59.605 07:20 60.605 18:30 59.801 07:30 60.22
(*) Estos valores de frecuencia son calculados según lo dispuesto por la NTCSE para verificar la tolerancia de las variaciones súbitas (1 minuto).
(**) Estos valores de frecuencia son calculados según lo dispuesto por la NTCSE para verificar la tolerancia de las variaciones sostenidas (15 minutos).
FRECUENCIA DEL SEIN (**)
59.5 59.6 59.7 59.8 59.9 60 60.1 60.2 60.3 60.4 60.5
00:15 01:45 03:15 04:45 06:15 07:45 09:15 10:45 12:15 13:45 15:15 16:45 18:15 19:45 21:15 22:45 H O R A S H z
V al o r M ax. So st enid a = 6 0 .3 6 Hz
V al o r M in. So st eni d a= 59 . 6 4 Hz
DISTRIBUCIÓN DE LA FRECUENCIA INSTANTANEA
0.0%
10.0%
20.0%
30.0%
40.0%
50.0%
60.0%
59.4 59.5 59.6 59.7 59.8 59.9 60.0 60.1 60.2 60.3 60.4 60.5 60.6 Hz
en MIN demanda en MED demanda en MAX demanda 60 ± 0.2
TOLERANCIA NTCSE Hz.
INDICADOR DE CALIDAD
PERIODO/
HORA VALOR
N° TRANSGRES.
ACUMULADA -
MES Max. Min.
Variaciones sostenidas de Frecuencia
--- --- 0 60.36 59.64
Variaciones Súbitas de Frecuencia
--- --- 0 61 59
Tiempo en que la frecuencia estuvo entre:
Rango de Frecuencia MIN MED MAX
<60.6 60.5> 0% 0% 0%
<60.5 60.4> 0.04% 0.16% 0.48%
<60.4 60.3> 0.87% 1.57% 3.11%
<60.3 60.2> 3.78% 4.35% 9.28%
<60.2 59.8> 89.55% 88.11% 79.66%
<59.8 59.7> 4.86% 5.33% 5.33%
<59.7 59.6> 0.82% 0.44% 1.71%
<59.6 59.5> 0.04% 0.01% 0.39%
<59.5 59.4> 0% 0% 0%
Veces que la frecuencia disminuyó por debajo de:
Umbral de Frecuencia MIN MED MAX
59.9 160 237 99
59.8 56 102 39
59.7 19 15 16
59.6 1 1 9
59.5 0 0 0
59.4 0 0 0
1.14. - FLUJOS POR LAS INTERCONEXIONES (MW)
Se muestra la evolución horaria de los flujos por las interconexiones.
Medido en la S.E. Paramonga Nueva Medido en la S.E. Mantaro
IN T E R C O N E X IÓN S UR O E S T E - S UR E S T E ( L- 10 0 8 Y L- 2 0 3 0 )
-20 -10 0 10 20 30 40 50
00:30 03:00 05:30 08:00 10:30 13:00 15:30 18:00 20:30 23:00
T I EM P O M W
F lujo ha c ia e l S ur O e s t e
Medido en las SS.EE. Tintaya y Puno
- Límite de la línea L-2215 de acuerdo a la resolución Nº012-2006-DO/COES-SINAC del 09.08.2006
- Límite de las líneas L-2051/L-2052 (sentido de flujo: Centro a Sur) de acuerdo a resolución Nº013-2007-DO/COES- SINAC del 31.08.2007
(*) Límite de transmisión según Resolución Nº003-2007-DO/COES SINAC del 26.02.2007
IN T E R C O N E X IÓN C E N T R O - N O R T E ( L- 2 2 15 )
-200 -150 -100 -50 0 50 100 150 200
00:30 02:30 04:30 06:30 08:30 10:30 12:30 14:30 16:30 18:30 20:30 22:30
TI EM P O M W
F lujo ha c ia e l N o rt e
F lujo ha c ia e l C e nt ro
Lím it e T ra ns po rt e = 16 0 M W Lím it e de T ra ns po rt e = 16 0 M W
INTERCONEXIÓN CENT RO - SUR (L-2052 Y L-2051)
-350 -250 -150 -50 50 150 250 350
TI EM P O M W
F lujo ha c ia e l S ur
F lujo ha c ia e l C e nt ro
Lím it e de T ra ns po rt e = 2 8 0 M W
Lím it e de T ra ns po rt e = 3 0 0 M W ( *)
2.
2.
2.
2. ---- EVALUACIÓN ECONÓMICA EVALUACIÓN ECONÓMICA EVALUACIÓN ECONÓMICA EVALUACIÓN ECONÓMICA
2.1. - COSTOS MARGINALES Los costos marginales fueron:
PROMEDIO DE COSTOS MARGINALES (S/. /MWh) DOM 14.10.2007 SAB 13.10.2007 DOM 07.10.2007 PERIODO
EJEC. PROG. EJEC. PROG. EJEC. PROG.
MINIMA 226.05 149.16 108.18 77.88 113.14 426.85
MEDIA 274.84 78.31 102.48 94.4 81.2 215.09
MAXIMA 244.29 78 300.44 98.86 359.72 82.65
TOTAL 250.22 102.93 150.88 89.9 160.7 256.65
(*) El costo marginal ejecutado considera los subsistemas por congestión.
El promedio del costo marginal fue 147.29 S/./MWh mayor que el programado y 89.52 S/./MWh mayor que el correspondiente al domingo de la semana pasada.
COSTOS MARGINALES
50 150 250 350 450 550 650 750
00:30 02:30 04:30 06:30 08:30 10:30 12:30 14:30 16:30 18:30 20:30 22:30 H OR A S S/ ./ M W h
0 300 600 900 1200 1500 M W
MARG. EJECUTADO (LIMA) MARG. PROGRAMADO
MARG. EJEC. PONDERADO GEN. TERMICA
GEN. TERMICA PROGRAMADA M A L A C A S T G 2 - GA S
2 11 S / . M Wh
YA R I N A C OC H A - R 6 2 7 4 . 8 4 S / . M Wh
I L O1 TV4 - R 5 0 0 3 2 5 . 2 5 S / . M Wh
2.2. - COSTO TOTAL DE LA OPERACIÓN DEL DÍA
El costo total de la operación ejecutado fue S/. 1615815.83 y resultó S/. 1842188.85 (53.27 %) menor
que el correspondiente al domingo de la semana pasada.
COSTO TOTAL DE OPERACIÓN DEL DÍA
0 500 1000 1500 2000 2500 3000 3500 4000
DOM 7 LUN 8 M A R 9 M IE 10 JUE 11 VIE 12 SAB 13 DOM 14
D I A
M iles de S/ .
COSTO TOTA L EJEC. COSTO TOTAL PROG.
6 . 3 % 7 . 8 %
17 . 8 % 4 . 4 % - 10 . 2 %
0 . 3 %
4 5.3 % 3 . 8 %
3. - OBSERVACIONES
3.1 Los datos utilizados en los numerales 1.1.1 , 1.1.2, 1.1.3, 1.1.4, 1.2, 1.3, 1.8.3.B y 1.12 provienen de datos instantáneos del sistema SCADA de las Empresas.
3.2 La carga de Aceros Arequipa se considera igual al flujo de la línea L-2217 medido en la S.E.
Independencia. La carga de Síder Perú se considera igual a la suma de los flujos de los 2 transformadores de la S.E. Chimbote 2. La carga de SPCC incluye la carga del Área Operativa Tacna.
3.3 El informe incluye los siguientes anexos: Generación ejecutada activa y reactiva, desviación del despacho de las centrales, información hidrológica, compromisos y transferencias por RPF, demandas por áreas operativas, stock y consumo de combustibles sólidos, líquidos y gaseosos. Además los reportes de Horas de operación de las unidades térmicas y de mantenimientos ejecutados.
ELABORADO POR: REVISADO POR: APROBADO POR:
Ing. Daniel Rodriguez Ing. Leonardo Dejo Ing. Andrés Vargas ASISTENTE TÉCNICO DE LA
DIV. DE EVALUACIÓN
ESPECIALISTA DE LA DIVISIÓN DE EVALUACIÓN
JEFE DE DIVISIÓN DE EVALUACIÓN
Hora de emisión del informe: 10:00 h.
Fecha: 15.10.2007
Difusión: DEV, DPC, DTR, DES, CC-INTEGRANTES.
NOTA : Las siglas utilizadas en el presente documento están de acuerdo a la "BASE METODOLOGICA PARA LA APLICACIÓN DE LA NORMA TÉCNICA DE CALIDAD DE LOS SERVICIOS ELÉCTRICOS".
